ПРИЛОЖЕНИЕ Г (рекомендуемое)

ДЫМОВЫЕ И ВЕНТИЛЯЦИОННЫЕ КАНАЛЫ

Г.1 В настоящем приложении приведены ре­комендуемые положения к проектированию ды­мовых и вентиляционных каналов для газоис-пользующего оборудования, бытовых отопи­тельных и отопительно-варочных печей.

При проектировании дымовых каналов от газоиспользующих установок производственных зданий и котельных следует руководствоваться требованиями СНиП П-35.

При переводе существующих котлов, произ­водственных печей и других установок с твердого и жидкого на газовое топливо должен выполнять­ся поверочный расчет газовоздушного тракта.

Г.2 Устройство дымовых и вентиляционных каналов должно соответствовать требованиям СНиП 2.04.05.

Г.З Дымовые каналы от газоиспользующего оборудования, устанавливаемого в помещениях предприятий общественного питания, торгов­ли, бытового обслуживания населения, офисах, встроенных в жилое здание, запрещается объе­динять с дымовыми каналами жилого здания.

Вентиляция вышеуказанных помещений также должна быть автономной.

Г.4 Отвод продуктов сгорания от газоисполь­зующего оборудования, установленного в по­мещениях офисах, размещаемых в габаритах одной квартиры, а также вентиляцию этих по­мещений следует предусматривать как для жи­лых зданий.

Г.5 Отвод продуктов сгорания от бытовых печей и газоиспользующего оборудования, в конструкции которого предусмотрен отвод про­дуктов сгорания в дымовой канал (дымовую трубу) (далее — канал), предусматривают от каждой печи или оборудования по обособлен­ному каналу в атмосферу.

В существующих зданиях допускается пре­дусматривать присоединение к одному каналу не более двух печей, приборов, котлов, аппа­ратов и т.д., расположенных на одном или раз­ных этажах здания, при условии ввода продук­тов сгорания в канал на разных уровнях (не ближе 0, 75 м один от другого) или на одном уровне с устройством в канале рассечки на высоту не менее 0, 75 м.

В жилых зданиях допускается предусматривать присоединение к одному вертикальному дымо­вому каналу более одного газоиспользующего отопительного оборудования с герметичной ка­мерой сгорания и встроенным устройством для принудительного удаления дымовых газов. Дан­ное оборудование располагают на разных этажах

здания. Количество оборудования, присоединяе­мого к одному каналу, определяется расчетом.

Не рекомендуется присоединение бытово­го оборудования к каналу отопительной печи длительного горения.

Г.6 Каналы от газового оборудования следует размещать во внутренних стенах здания или пре­дусматривать к этим стенам приставные каналы

В существующих зданиях допускается ис­пользовать существующие дымовые каналы из несгораемых материалов в наружных стенах или предусматривать к ним приставные каналы.

Г.7 Допускается присоединение газоисполь­зующего оборудования периодического действия (проточного водонагревателя и т.п.) к каналу отопительной печи с периодической топкой при условии разновременной их работы и достаточ­ного сечения канала для удаления продуктов сгорания от присоединяемого оборудования.

Присоединение соединительной трубы га­зоиспользующего оборудования к оборотам дымохода отопительной печи не допускается.

Г.8 Площадь сечения канала не должна быть меньше площади сечения патрубка присоеди­няемого газоиспользующего оборудования или печи. При присоединении к каналу двух прибо­ров, аппаратов, котлов, печей и т.п. сечение его следует определять с учетом одновремен­ной их работы. Конструктивные размеры кана­лов определяются расчетом.

Г.9 Отвод продуктов сгорания от ресторанных плит, пищеварочных котлов и т.п. допускается предусматривать как в обособленный канал oi каждого оборудования, так и в общий канал. От­вод продуктов сгорания от газоиспользующего оборудования, установленного в непосредствен­ной близости друг от друга, допускается произво­дить под один зонт и далее в сборный канал.

Допускается предусматривать соединитель­ные трубы, общие для нескольких приборов (оборудования).

Сечения каналов и соединительных труб дол­жны определяться расчетом исходя из условия одновременной работы всего оборудования, при­соединенного к каналу и соединительным трубам

Г. 10 Дымовые каналы следует выполнять из обыкновенного керамического кирпича, гли­няного кирпича, жаростойкого бетона, а так­же стальных и асбестоцементных труб для од­ноэтажных зданий. Наружную часть кирпичных каналов следует выполнять из кирпича, степень морозостойкости которого соответствует требо­ваниям СНиП П-22.

Дымовые каналы также могут быть заводс­кого изготовления и поставляться в комплекте с газовым оборудованием.

При установке асбестоцементных и сталь­ных труб вне здания или при прохождении их через чердак здания они должны быть тепло-изолированы для предотвращения образования конденсата. Конструкция дымовых каналов в наружных стенах и приставных к этим стенам каналов также должна обеспечивать темпера­туру газов на выходе из них выше точки росы.

Не допускается выполнять каналы из шла­кобетонных и других неплотных или пористых материалов.

Г. 11 Каналы должны быть вертикальными, без уступов. Допускается уклон каналов от вер­тикали до 30 ° с отклонением в сторону до 1 м при условии, что площадь сечения наклонных участков канала будет не менее сечения верти­кальных участков.

Для отвода продуктов сгорания от ресторан­ных плит, пищеварочных котлов и подобных газовых приборов допускается предусматривать размещенные в полу горизонтальные участки каналов общей длиной не более 10 м при усло­вии устройства противопожарной разделки для сгораемых и трудносгораемых конструкций пола и перекрытия. Каналы должны быть доступны для чистки.

Г. 12 Присоединение газоиспользующего оборудования к каналам следует предусматри­вать соединительными трубами, изготовленны­ми из кровельной или оцинкованной стали тол­щиной не менее 1,0 мм, гибкими металличес­кими гофрированными патрубками или уни­фицированными элементами, поставляемыми в комплекте с оборудованием.

Суммарную длину горизонтальных участков соединительной трубы в новых зданиях следует принимать не более 3 м, в существующих зда­ниях — не более 6 м.

Уклон соединительной трубы следует при­нимать не менее 0,01 в сторону газового обору­дования.

На соединительных трубах допускается пре­дусматривать не более трех поворотов с радиу­сом закругления не менее диаметра трубы.

Ниже места присоединений соединительной трубы к каналам должно быть предусмотрено ус­тройство «кармана» с люком для чистки, к кото­рому должен быть обеспечен свободный доступ.

Соединительные трубы, прокладываемые через неотапливаемые помещения, при необ­ходимости должны быть теплоизолированы.

Г. 13 Не допускается прокладка соединитель­ных труб от газоиспользующего оборудования через жилые комнаты.

Г. 14 Расстояние от соединительной трубы до потолка или стены из несгораемых матери­алов следует принимать не менее 5 см, а из сгораемых и трудносгораемых материалов — не менее 25 см. Допускается уменьшение рассто­яния с 25 до 10 см при условии защиты сгора­емых и трудносгораемых конструкций кро­вельной сталью по листу асбеста толщиной не менее 3 мм. Теплоизоляция должна выступать за габариты соединительной трубы на 15 см с каждой стороны.

Г. 15 При присоединении к каналу одного газоиспользующего прибора (оборудования), а также оборудования со стабилизаторами тяги шиберы на соединительных трубах не предус­матриваются.

При присоединении к сборному дымоходу газоиспользующего оборудования, не имеюще­го стабилизаторов тяги, на соединительных тру­бах от оборудования должны предусматривать­ся шиберы, имеющие отверстие диаметром не менее 15 мм.

Г. 16 При установке в отопительной печи газогорелочного устройства периодического действия в конструкции печи должен быть пре­дусмотрен шибер. Установка шиберов в печи с непрерывной топкой запрещается. Отопительноварочная печь при переводе на газовое топ­ливо должна иметь три шибера (один для лет­него хода, другой — для зимнего, третий — вентиляционный).

Г.17 Дымовые каналы от газоиспользующего оборудования в зданиях должны быть выведе­ны (рисунок Г. 1):

— не менее 0,5 м выше конька или парапета кровли при расположении их (считая по гори­зонтали) не далее 1,5 м от конька или парапета кровли;

— в уровень с коньком или парапетом кров­ли, если они отстоят на расстоянии до 3 м от конька кровли или парапета;

— не ниже прямой, проведенной от конька или парапета вниз под углом 10 ° к горизонту, при расположении труб на расстоянии более 3 м от конька или парапета кровли;

— не менее 0,5 м выше границы зоны ветро­вого подпора, если вблизи канала находятся более высокие части здания, строения или де­ревья.

Во всех случаях высота трубы над прилегаю­щей частью кровли должна быть не менее 0,5 м, а для домов с совмещенной кровлей (плоской) — не менее 2,0 м.

Устья кирпичных каналов на высоту 0,2 м следует защищать от атмосферных осадков слоем цементного раствора или колпаком из кро­вельной или оцинкованной стали.

СП 42-101-2003

Рисунок Г.1 — Схема выво­да дымовых каналов на крышу здания

Допускается на каналах предусматривать ветрозащитные устройства.

Г. 18 Дымовые каналы в стенах допускается выполнять совместно с вентиляционными ка­налами. При этом они должны быть разделены по всей высоте герметичными перегородками, выполненными из материала стены, толщиной не менее 120 мм. Высоту вытяжных вентиляци­онных каналов, расположенных рядом с ды­мовыми каналами, следует принимать равной высоте дымовых каналов.

Г. 19 Не допускаются отвод продуктов сго­рания в вентиляционные каналы и установка вентиляционных решеток на дымовых каналах.

Г.20 Разрешается отвод продуктов сгорания в атмосферу через наружную стену газифици­руемого помещения без устройства вертикаль­ного канала от отопительного газоиспользующего оборудования с герметичной камерой сго­рания и устройством для принудительного уда­ления продуктов сгорания.

Г.21 Отверстия дымовых каналов на фасаде жилого дома при отводе продуктов сгорания от отопительного газоиспользующего оборудова­ния через наружную стену без устройства вер­тикального канала следует размещать в соот­ветствии с инструкцией по монтажу газоисполь­зующего оборудования предприятия-изготови­теля, но на расстоянии не менее:

— 2,0 м от уровня земли;

— 0,5 м по горизонтали до окон, дверей и открытых вентиляционных отверстий (решеток);

— 0,5 м над верхней гранью окон, дверей и вентиляционных решеток;

— 1,0 м по вертикали до окон при размеще­нии отверстий под ними.

Указанные расстояния не распространяют­ся на оконные проемы, заполненные стекло­блоками.

Не допускается размещение отверстий ка­налов на фасаде зданий под вентиляционной решеткой.

Наименьшее расстояние между двумя отвер­стиями каналов на фасаде здания следует при­нимать не менее 1,0 м по горизонтали и 2,0 м по вертикали.

При размещении дымового канала под на­весом, балконами и карнизами кровли зданий канал должен выходить за окружность, опи­санную радиусом R (рисунок Г.2).

Рисунок Г.2 — Схема размещения дымо­вого канала под на­весом или балконом

Не рекомендуется предусматривать выход дымового канала через наружную стену в проез­ды (арки), туннели, подземные переходы и т.п.

Г.22 Длину горизонтального участка дымо­вого канала от отопительного газоиспользую­щего оборудования с герметичной камерой сго­рания при выходе через наружную стену следу­ет принимать не более 3 м.

Г.23 Газоиспользующее оборудование теп­ловой мощностью до 10 кВт с отводом продук­тов сгорания в газифицируемое помещение раз­мещается таким образом, чтобы обеспечивал­ся свободный выход продуктов сгорания через вытяжные вентиляционные устройства (канал, осевой вентилятор) данного помещения.

Г.24 В жилых зданиях вентиляционные кана­лы из помещений, в которых установлено ото­пительное газоиспользующее оборудование для поквартирного отопления, не допускается объе­динять с вентиляционными каналами других помещений (санузлов, кладовых, гаражей и т.п.).

Г.25 В качестве вентиляционных каналов могут использоваться существующие дымовые каналы, не связанные с другими действующи­ми дымовыми каналами.

Решетки с устройствами для регулирования расхода воздуха, исключающими возможность полного их закрытия, предусматривают на вы­тяжных вентиляционных каналах газифициру­емых помещений.

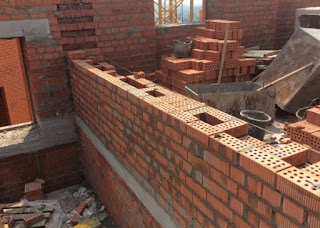

Вентиляционные каналы в стенах: нормы и правила обустройства

Воздухообмен в кирпичных домах осуществляется с помощью вентиляционных каналов, смонтированных из готовых труб в толще внутренних стен, или сложенных из кирпича. Вентиляционные шахты устраиваются во внутренних стенах и перегородках из специальных вентиляционных блоков. Существуют строго определенные правила создания вентиляционных каналов в кирпичных стенах частных и многоквартирных домов, о которых и пойдет рассказ в этой публикации.

Правила обустройства

Конструкция систем воздухообмена в кирпичных зданиях создается, как правило, еще на этапе проектирования. Необходимо, чтобы воздушные магистрали отвечали всем требованиям СНиП 2.04.05-86. Так как воздуховоды, каналы и шахты могут конструктивно быть связанными между собой, что делает их источником пожароопасности, то их прокладка должна отвечать нормам СНиП 41-01-2003. На что следует обратить внимание:

Существует ряд требований по размещению вентканала в кирпичных стенах по отношению к кровле. Расположение выхода вентиляционных каналов, ближе чем 2,5 м от конька, говорит о ее нормируемой высоте над кровельным материалом более 50 см. Если выход вентиляционной трубы находится от конька на расстоянии 3 м и далее, то высота ее высчитывается так: условно проводится прямая от конька к трубе под углом 10°. Место зрительного пересечения и показывает необходимую высоту трубы от поверхности крыши.

При расположении воздушного канала далее чем три метра от конька, высота его от кровли не может быть менее 50 см.

Важные моменты

Размер сечения вертикальных шахт должен рассчитываться исходя из необходимого для конкретного помещения воздухообмена и источника тепла в проветриваемом помещении.

Минимальный размер сечения воздушной шахты должен быть не менее чем 140х140 мм., что составляет полкирпича. Кладка вокруг канала и перегородки между ними не могут быть меньше 140 мм. Толщина перегородки между различными по назначению шахтами, например, дымовой и вентиляционной, должна быть не менее 250 мм. (в кирпич).

Создание воздушных шахт, каналов и воздуховодом начинать не ближе 40 см от окна или проема двери. Внутреннюю поверхность шахты необходимо сделать максимально ровной, а швы кирпичной кладки – затереть.

В строительстве, как и в других отраслях, все подчинено экономии. Наиболее простым и легким строительным материалом, требующим минимальных трудозатрат на создание простенков, являются блоки из ячеистого бетона (газобетон, пенобетон). Для создания вентиляционных каналов в стенах из пеноблоков рекомендуется гильзовать пустоты асбоцементными, металлическими или пластиковыми трубами с диаметром 125-150 мм.

Полезные рекомендации

При самостоятельной кладке шахт в кирпичных стенах, мы рекомендуем взять на заметку несколько полезных советов от профессионалов.

Для создания правильной формы шахты используйте пустотелый шаблон нужного размера, выполненный из фанеры.

Совет: при кладке не допускайте засорение канала, которое может привести к уменьшению тяги, и как следствие – снижению производительности вентиляционной системы.

Вытяжная вентиляция через стену частного дома: устройство и принцип работы, расчет мощности и размеров системы и схема установки

В большинстве случаев проблема качественного воздухообмена в частном доме возникает по причине отсутствия системы естественной вентиляции, опрометчиво не предусмотренной владельцем на этапе проектирования и строительства. Исправляют ошибку с помощью принудительной циркуляции воздуха. Один из способов ее обеспечения – вытяжная вентиляция в частном доме с выходом в стену. Подробная инструкция поможет выполнить работу самостоятельно.

Справится ли такая конструкция с требованиями к минимально необходимому воздухообороту?

Через отверстие в стене можно сделать вентиляцию трех видов:

Каждая из них может быть эффективной или неэффективной в зависимости от того, насколько тщательно будут соблюдены правила ее устройства. Местоположение вентиляционного канала (в стене, в нижнем или верхнем перекрытии) не имеет значения.

Но наиболее высокая вероятность получения качественного воздухообмена через отверстие в стене – применение специальных вытяжных клапанов. Если правильно выбрать и установить такой прибор, вытяжка в частном доме через стену обеспечит стабильный приток свежего воздуха.

Виды вытяжных клапанов

Существует много видов вытяжных клапанов. Для устройства вентиляции через стену подойдут те, которые мастера называют «стеновыми приточками», а производители – «стеновыми приточными клапанами». Любое из этих изделий состоит из нескольких элементов.

Перечислены компоненты стеновых приточных клапанов для естественной вентиляции. В приборах принудительного типа присутствует вентилятор и конструкция немного видоизменена, в зависимости от модели. Но принцип устройства тот же.

Есть модели с рекуператором тепла. Это теплосберегающие приборы, позволяющие снизить расходы на отопление дома. Работают по принципу забора тепла у исходящего из помещения воздуха и передаче его (тепла) входящему. Таким образом, несмотря на интенсивный воздухообмен, в комнате поддерживается стабильная температура.

В районах с холодным климатом рекомендуется теплоизолировать вентиляционное отверстие в стене. Для этой цели чаще всего используют полифом, но подойдут и другие материалы: минвата, стекловата, пенофол, поролон.

Есть вытяжные устройства, зарекомендовавшие себя с положительной стороны. О таких приборах много хороших отзывов от владельцев.

ДОМВЕНТ ОПТИМА

Это устройство предназначено для обеспечения естественной вентиляции и работает за счет разницы давлений внутри и снаружи помещения. Для таких приточек рекомендована установка вблизи от радиаторов отопления. Прибор состоит из следующих элементов:

В комплектацию входят крепежные элементы. Средняя цена 1800 руб.

Клапан представляет собой автоматическое устройство для подачи воздуха. Оснащен фильтром, не требует подключения к электросети. Регулирование силы потока воздуха обеспечивается термодатчиком, который срабатывает при установленном пороговом значении.

Непрерывное поступление воздуха осуществляется через зазор шириной 4 мм. При срабатывании автоматики щель увеличивается настолько, насколько это необходимо для притока требуемой порции воздуха. Возможна комплектация вентилятором для устройства принудительной вентиляции. Средняя цена 13700 руб.

KPV Marley

Стеновый клапан для естественной вентиляции. Оснащен фильтрами тонкой очистки воздуха, не пропускающими пыль и пыльцу. Устанавливается в стены толщиной не более 580 мм. Отличается качественным шумопоглощением, теплоизолируется со стороны внутренних помещений. Страна производитель – Германия. Средняя цена 6700 руб.

Устройство и принцип работы вытяжки через стену в частном доме

Климатологами давно доказано, что при герметично закрытых окнах и дверях, в помещении за 10 часов пребывания 1-2 людей уровень углекислого газа достигает 2000 промилле. Для комфортного самочувствия человека допустимо не более 700 промилле. В большинстве случаев недомогание и чувство усталости после пробуждения вызваны недостаточным количеством кислорода в воздухе.

Приточная вентиляция призвана устранить все, связанные с этим, проблемы. Принцип ее работы заключается в выводе воздуха из помещения и обеспечении притока с улицы. Естественная тяга возникает в случае разницы температур и давления по обе стороны стены. Этих условий не всегда достаточно для эффективного воздухообмена. Поэтому любую приточку можно оборудовать вентилятором соответствующего сечения. Устанавливают клапаны в любом помещении: в зале, на кухне, в санузле, в ванной.

Расчет необходимой мощности и размеров вентиляции

Профессиональный расчет мощности приборов для естественной или принудительной вентиляции сложен и долог, требует специальных знаний. Для монтажа бытовой системы используют упрощенную схему, при которой необходимо выяснить всего 2 показателя.

На эффективность проветривания влияет форма канала. Он должен быть прямой и сквозной. Отверстие, проходящее под углом и наклоном, отберет не менее 7% мощности вентилятора.

Конфигурация установки приточных стеновых каналов всего одна: сквозное отверстие в стене, в которое установлено приточно-вытяжное устройство. Стоимость такой вентиляции напрямую зависит от цены стеновой приточки. Если ее монтаж будет выполнять специалист, понадобится оплатить его услуги. Но в большинстве случаев владельцы домов самостоятельно монтируют вытяжку в стену.

Все производители приточек сопровождают свою продукцию подробной инструкцией по ее установке. Основную сложность вызовет формирование отверстия в стене.

Установка вытяжной вентиляции в стену

Для того чтобы правильно установить стеновый приточный клапан, необходимо подготовить инструменты для сверления стены. Потребуются дрель, бур или специальная насадка – коронка большого диаметра. Прежде чем приступить к работе, убеждаются в том, что в выбранном месте нет электропроводки. Отверстие должно быть горизонтальным, с ровными стенками. Когда работа по его формированию будет закончена, приступают к монтажу приточки.

Таким образом, становится понятным, что монтаж стеновой приточки в частном доме – дело несложное. Но оно требует внимательного выполнения расчетов и правильного выбора прибора.

Заметки инженера-строителя
Блог проектировщика

Полезная информация о конструкциях, расчётах и строительных материалах
Содержание сайта: Главная страница

вторник, 25 апреля 2017 г.

Вентиляционные каналы. Проектирование и устройство вентканалов в кирпичных домах

В данной статье приводится общая информация об устройстве и проектировании стандартных вентканалов в стенах кирпичных домов.

Вентканал — это воздуховод, предназначенный для перемещения по нему воздуха.
(от латинского «ventilatio» — «проветривание»).
Вентиляция помогает бороться с неприятными запахами и повышенной влажностью.

От чего зависит тяга в вентканале с естественным побуждением?

Тяга (скорость продвижения воздушных потоков) зависит, главным образом, от:
— площади сечения вентиляционного канала
— разности температур внутреннего воздуха помещения и наружного воздуха:
чем холоднее воздух на улице по сравнению с внутренним, тем больше сила тяги.
Иными словами, за счёт разницы давлений возникает поток холодного воздуха, направленный внутрь, а тёплый воздух вытесняется (всплывает) и выходит наружу. Движущая сила тяги определяется перепадом средних высот входа и удаления воздуха.
Если же летом в здании будут работать кондиционеры, то будет происходить обратный эффект — холодный воздух будет выходить наружу, а тёплый проникать внутрь.

Где располагают вентканалы?

Вентканалы, обычно, предусматриваются в стенах, примыкающих к кухням, ванным комнатам и туалету.
При устройстве вентканалов их, по возможности, группируют.
В соответствии с нормами проектирования каждая кухня, ванная и туалет должны иметь свои вентканалы. Если протяженность стены не позволяет разместить требуемое количество каналов, то допускается устройство одного вентканала на два помещения: кухню и ванную или ванную и туалет. В этом случае, вверху перегородки, разделяющей эти помещения, ставится вентиляционная решетка.

Каналы в наружных стенах располагать не рекомендуется. Если же этого не избежать, то, чтобы исключить промерзание каналов, их следует расположить не ближе, чем на 380 от наружной стены.

Какого размера бывают вентканалы и как их расположить?

Вентканалы в кирпичных стенах могут иметь сечение 1х1/2 кирпича, что с учетом толщины швов раствора составит 270х140 мм или 1/2х1/2 кирпича — 140х140мм.
Минимальное расстояние между соседними каналами, а также от канала до грани стены в плане равно 120мм.
С учетом сказанного, вентканалы размером 270х140мм в стене толщиной 1,5 кирпича — 380 мм располагается вдоль стены, а в стене толщиной в два кирпича 510мм — поперек стены.

Как определяется положение и размеры вентиляционной трубы?

Для осуществления хорошей вентиляции вентиляционная труба должна быть выведена выше кровли на определенную величину. При плоской кровле она должна быть выше парапетов здания не менее, чем на 0,5м, при скатной кровле необходимо соблюдать следующие правила: если труба находится от конька в пределах до 1,5м, трубу выводят выше конька на 0,5м, при расположении трубы от конька на расстоянии более 1,5 м — её высота может быть выведена вровень с коньком.
Положение вентиляционных труб и их длина определяются размерами привязки вентканалов к ближайшей поперечной капитальной стене и расстояниями между вентканалами, с учетом размеров кирпичной кладки без рубки кирпича.
Например, при 10 вентканалах длина трубы составит: l=140×10+120×11=2720 мм.

Каким образом обозначаются вентканалы на чертеже?

На чертежах показывается (только в пределах данного этажа), на какую сторону выходит канал, цифрой обозначают номер этажа, от которого он начинается.
На плане здания в соответствии с условными обозначениями следует показать выход каналов, дать их привязку к ближайшей поперечной капитальной стене и показать длину вентиляционной трубы.

Вентиляционные каналы в частном доме

Многие недооценивают важность расположения вентиляционных каналов в частных домах. Часто сталкиваюсь с их отсутствием в частных домах вообще. Они либо расставлены коряво, либо сечения не поддается логике, а бывают случаи когда здание построено, а шахт просто нет.

В этой статье расскажу, как правильно расставлять вентиляционные каналы в частном доме. Вы научитесь это делать самостоятельно и поймете основные закономерности. Они совершенно простые.

Виды вентиляционных каналов в частном доме

Существует всего 7 видов всевозможных вентиляционных каналов:

Дополнительные шахты:
Действующие нормы (например СП 55.13330.2016) регламентируют оборудование вентиляции и в «других помещениях». К этим «другим» часто относят:

6. Шахта вентиляции гардеробных и кладовых;
7. Фановый стояк канализации (по нормативам водоснабжения и канализации).

Больше никаких габаритных шахт (если не делать шахты для приточно-вытяжной вентиляции в частном доме) нет и быть не может. Все шахты начинаются под потолком помещения и проходят через все этажи вертикально вверх.
Шахты вентиляции не допускается размещать ближе чем 100мм от электрокабелей и труб канализации. (СП 60.13330.2012 пункт 7.11.12).
Горизонтальные участки канализации также запрещается проводить через шахты вентиляции.

Размер вентиляционных каналов в частном доме

Через дробь – размер воздуховода и (/) размер внутреннего отверстия шахты.

Воздуховод (первый размер) идет внутри шахты (второй размер)
Оставляем свободное пространство в 5 см с каждой стороны на крепление, повороты и фланцы. Размеры шахт для всех коттеджей одинаковы, т.к. действующие нормы устанавливают фиксированные расходы вытяжного (удаляемого) воздуха, вне зависимости от размера помещения и размера дома.

Расположение вентиляционных каналов

Как Вы понимаете, никаких особо жестких требований к размещению шахт (кроме как для дымоходов) нет и быть не может. Исходим из обычной житейской логики.

Шахта вентиляции санузлов

Вы можете расположить шахту для санузлов в любом удобном месте. Размер шахты неизменный, т.к. действующие нормы регламентируют один расход воздуха 25 м 3 /ч для любых типов санузлов и ванных комнат.
Желательно над туалетом, ванной или душем. Нежелательно около окна или двери.

Шахта естественной вентиляции кухни

Шахта естественной вентиляции кухни появляется только в домах с газовой плитой. В таком случае канал для естественной вентиляции прокладывается в одной шахте с каналом для кухонного зонта.
Внутреннее сечение такой шахты будет аж 600х200. Если два канала невозможно расположить в одной шахте, то можно сделать 2 отдельные шахты : 350х200 – для кухонного зонта, и 250х150 – для естественной вытяжки с кухни. Размеры вытяжных шахт также неизменные, т.к расходы удаляемого воздуха установлены нормами.
Желательно как можно ближе к газовой плитке.

Шахта кухонного зонта (над плитой)

Вы бы знали сколько было споров по поводу этой шахты. О чем это я?
Кухонный зонт имеет встроенный вентилятор. Этот вентилятор слишком слабый, чтобы протолкнуть расчетное количество воздуха в обычную шахту маленького сечения, как например, в квартирных домах (200х100). Мало того, сетчатый фильтр зонта со временем забивается жиром и создает большое сопротивление. На выходе получается зонт-бутафория, абсолютно бесполезная хрень над плитой, которая и не улавливает и не удаляет запахи от готовки пищи. Поэтому минимальный размер вытяжного канала, который хоть как-то может протолкнуть слабенький вентилятор зонта это 300×150.

Шахта вентиляции котельной

Если коротко:

Рекомендуется:
Сделать отверстие на наружной стене максимально далеко от вытяжной шахты (см.выше). (Пункт. 14.4 –СП 281.)
Размер отверстия 500×150, либо (если хотите квадратное – 300х300)
Также у меня есть статья о том, нужна ли приточно-вытяжная вентиляция в частном доме и критерии ее выбора.
А теперь несколько правил для любых вытяжных шахт.

5 правил расположения вентиляционных шахт

Правило 1: Шахта может иметь горизонтальный участок длиной не более 1.5 метра.

Шахту для вытяжки из санузла можно разместить не в санузле, а в соседней комнате (например кладовой или построчной) на расстоянии не более 1,5 метра от помещения санузла. Такое требование обусловлено стабильностью работы системы естественной вентиляции. При увеличении расстояния система работать не будет.

Правило 2: Высота шахты естественной вентиляции должна быть не менее 3 метров.

Тяга в системе естественной вентиляции создается за счет разницы плотностей воздуха в помещении и на улице при минимальной для этого высоте шахте – 3 метра.
Можно уменьшить высоту шахты при оборудовании её вытяжным вентилятором. Вытяжные каналы последнего этажа как правило оборудуются настенными вентиляторами. Естественная вытяжка на последнем этаже работать не будет.
Нет разницы плотностей воздуха – нет и естественной тяги.

Правило 3: Все шахты должны выступать более чем на 1 метр от поверхности кровли (СанПиН 2.1.2.2645-10 пункт 4.9) Шахты должны заканчиваться на одинаковой высоте.

По-настоящему интересное правило о котором забывают в 90% зданиях. Все шахты должны заканчиваться на кровле на одной высоте, поэтому если возникает перепад по высоте между двумя шахтами более 1.5 метров, тогда нижняя шахта начинает работать на приток, а не на вытяжку. В таком случае ничего не остается делать, как оборудовать в такой шахте настенные вентиляторы т.е. превратить её из естественной в механическую.

Правило 4: Оборудовать шахту в строительном исполнении — прошлый век. Массивно, дорого и глупо.

Применяйте стальные воздуховоды. Для обшивки шахты в помещениях подойдет гипсокартон в 2 слоя.
Для прохода через гидроизоляцию кровли используйте проходные элементы фирм Vilpe, Krovent. (этот пункт не относится к дымоходам камина и котла)
Но если вдруг решили делать шахту в строительном исполнении нужно понимание, шахта изнутри должна быть абсолютно гладкая. Необходимо предусмотреть затирку швов либо облицовку шахты изнутри сталью. Это не я придумал. Читайте — СП7.13130.2013 пункт 6.13.

Правило 5: Объединять два помещения (два санузла) в одну вытяжную шахту крайне нежелательно, но можно только при условии оборудования в каждом помещении настенного вентилятора.

Настенные вентиляторы в своей конструкции имеют обратный клапан, который будет препятствовать проникновению воздуха из одного помещения в другой.

Также вам может быть интересна статья про вентиляцию в бассейне частного дома, если вы планируете строительство своего бассейна.

Вентиляционные каналы

Вентиляционные каналы

Правила сооружения вентиляционных шахт

Конструкция системы воздухообмена в доме продумывается еще на этапе проектирования строения. Крайне важно, чтобы вентиляционные шахты строго соответствовали всем требованиям действующих строительных норм и пожарной безопасности.

Важно знать: Не следует обустраивать вентиляционные проемы в наружных стенах, такое расположение вентиляционной магистрали приведет к обильному образованию конденсата.

Проемы системы воздухообмена желательно располагать вертикально, но если такое расположение каналов невозможно, то тогда их следует сооружать под уклоном. Угол наклона должен составлять показатель в 60 градусов к фундаменту здания.

Стеновые вентканалы не обустраиваются в помещениях с чрезмерно высокой влажностью. Высокая влажность вызовет обильное образование конденсата на стенках шахты и это чревато ее обрушением со временем.

Также следует знать, что вентиляционные шахты должны иметь особое расположение по отношению к кровле дома. Это предписывается действующими строительными нормами. Выход канала на крышу рассчитывается по специальной формуле: следует провести условную прямую линию от конька крыши к вентиляционному выходу под углом в 10 градусов. Точка пересечения покажет требуемую высоту трубы от кровли. Если труба будет располагаться на значительном удалении от конька кровли (более трех метров) тогда высота шахты должна составлять не менее пятидесяти сантиметров по отношению к высоте кровли.

Определение размеров сечения каналов и толщины кладки

Чтобы правильно определить размеры вентканалов – нужно вычислить показатель воздухообмена, оптимальный для помещения определенного типа, а также учесть мощность нагрева строения источника отопления. Если данный показатель не будет превышать значения в 3,5 киловатта, то вентканал можно обустроить с сечением 140х140 миллиметров.

Если отопительный прибор работает с более высокой мощностью, рекомендуется делать вентиляционные шахты с большим размером сечения – 140х270 миллиметров. Стандарт сечения для вентканалов в домах и квартирах – не менее показателя в 140х140 миллиметров, это высота половины кирпича.

Толщина кирпичной кладки вокруг проема и перегородок между шахтами также не может быть меньше четырнадцати сантиметров. Перегородки между шахтами разного целевого предназначения ( например, между вентиляционным каналом и дымоходом) выполняются с толщиной не менее чем в 25 сантиметров.

Важно знать: Обустраиваются вентиляционные проемы всегда на определенном расстоянии от оконных и дверных проемов. Расстояние между окном/дверью и вентшахтой должно составлять не менее сорока сантиметров.

При кладке вентиляционных каналов важно уделять пристальное внимание ровности их внутренних поверхностей, а все швы и неровности тщательно затирать.

Выбор материала для обустройства вентиляционных каналов в стенах

Понятно, что владельцу дома хочется получить не только эффективную, но и экономичную вентиляционную систему. Сократить расходы на сооружение вентиляционных шахт в доме поможет грамотный выбор материала. Проще всего будет обустроить шахту с блоками из газо- пенобетона. С материалом достаточно легко работать, кроме того, он имеет демократичную рыночную стоимость.

Если стены дома сооружены из пеноблоков, то каналы вентиляции в них обустраиваются при помощи металлической, асбестоцементовой или пластиковой трубной продукции, с диаметром от 125 до 150 сантиметров.

В кирпичных домах для сооружения вентиляционных шахт применяется керамический полнотелый кирпич. Кладка скрепляется раствором из воды, песка и цемента. Чтобы канал имел правильную форму, заранее стоит изготовить его шаблон. Заготовка изготавливается из фанеры, она должна иметь те же размеры сечения, что и будущая вентиляционная шахта.

Выкладывая канал, следите за тем, чтобы он не засорялся мусором, так как это может снизить показатель тяги и сделать вентиляцию дома некачественной и неэффективной.

Пошаговая инструкция по самостоятельному сооружению вентиляционной шахты

Процесс сооружения вентиляционных шахт будет состоять из нескольких этапов, при выполнении которых следует соблюсти нижеперечисленные важные нюансы:
Для начала требуется правильно наложить шаблон на кладку. Заготовка должна своей торцевой частью плотно прилегать к внутренней поверхности поперечной стены. Затем шаблон следует обвести карандашом или мелом. Обведенные участки – это будущие сечения проходов. При монтаже используйте шаблон для проверки возможных сдвигов в ходе проведения работ. Малейшие ошибки негативно скажутся на общей эффективности вентиляционной системы дома.

Отводы от проходов выполняются на расстоянии не более одного метра и под углом в шестьдесят градусов к основанию строения. Отводы также сооружаются из кирпича, которые предварительно обтачиваются под нужный угол наклона.

Кладка перевязывается кирпичными половинками и четвертинками. Чтобы форма шахты по всей ее протяженности оставалась ровной, применяйте в работе специальные буйки. Эти же буйки предотвратят засорение канала строительным мусором.

По завершению кладочных работ следует качественно затереть все швы в канале и проверить проходимость готовой шахты, специальным шаром, который привязывается к прочному и толстому шнуру.

Сооружение вентканалов из труб

Вентиляцию в кирпичном доме можно сделать и без кладки, используя трубы. Воздуховод из труб сооружается для каждой комнаты помещения, при этом один из его выходов следует расположить на высоте от двух метров от основания дома, а второй — на крыше строения. Через нижнюю часть канала будет поступать свежий воздух с улицы, через верхнюю часть — удаляться загрязненные воздушные массы. О высоте размещения трубы на крыше информация была приведена выше. На нижнее и верхнее отверстие ставятся заслонки, регулирующие поток воздушных масс.

Если кухня, ванна и туалет находятся на одной стороне дома, их вытяжные каналы можно объединить на чердаке, установив в местах соединений качественные уплотнители. Трубы вентиляции, выходящие на крышу в обязательном порядке дополнительно утепляются.

При сооружении вентиляционной шахты трубы помещаются во внутреннее пространство стен и затем цементируются. Крайне важно обеспечить качественную герметичность в местах выхода каналов на крышу. Для обеспечения герметичности канала применяются силиконовые или резиновые уплотняющие элементы. Канал и выходное отверстие соединяются между собой гофрой.

Как сделать вентиляцию в стене, какие приборы для этого использовать

Пластиковые кона, герметичные входные двери – все это сделало дом, похожим на термос. В нем непригодная для проживания атмосфера, поэтому так важно еще на стадии проектирования здания продумать систему вентиляции. Но если дом построен, вентиляция есть, но она не справляется с возложенными на нее обязанностями. Что делать в этом случае, ведь притока воздуха нет. Вариант один – вентиляция в стене. При кажущейся простоте конструкции это на самом деле ответственный момент, от которого зависит комфорт и уют в доме. Поэтому перед тем как сделать вентиляцию через стену, надо понять, как она должна работать и точно рассчитать ее параметры.

Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

С принудительной вентиляцией

В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

Комбинированные системы

Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

Популярные устройства для горизонтальной системы вентиляции

Есть три устройства, которые сегодня используют для сооружения горизонтальной вентиляции, они же являются и самыми популярными.

С приточными щелями можно обойтись, если вытяжная шахта работает хорошо. Даже если она одна, а щели сделаны во всех комнатах хотя бы в одном окне. Если вытяжка не работает, то лучше устанавливать клапаны и вентиляторы.

Приточные клапаны

Приточная вентиляция в квартире или доме с установкой клапана – это реальная возможность контролировать воздухообмен. У этого прибора серьезные преимущества перед другими устройствами:

При этом производители сегодня предлагают традиционные клапаны с механической регулировкой, то есть, закрывать и открывать его можно руками через задвижку, и с электронной посредству дистанционного пульта управления. При этом в последнем можно выставлять температурный режим, который будет контролировать микроклимат в помещениях.

Провести установку приточного клапана в стену своими руками – не проблема. Для этого необходимо проделать сквозное отверстие в стене перфоратором и алмазной коронкой или буром (все зависит от размеров прибора), диаметр которых подбирается под диаметр клапан. Куда и вставляется приспособление. С наружной стены устанавливается решетка в мелкую сеточку, как защита от мусора, насекомых, птиц и мелких животных. С внутренней стороны специальный колпак, в котором вставлен фильтр, очищающий приточный воздух.

Вытяжной вентилятор

Как уже было сказано выше, вытяжная вентиляция через стену организуется в основном во влажных помещениях дома: кухня, ванная и туалет, кладовка и котельная. А также, если дом большой, в котором несколько комнат с большими габаритами.

Выше уже было обозначено, что место монтажа вентиляции: у пола и у потока. Нередко приточные отверстия делают рядом с окнами чуть ниже подоконника. Что касается вентиляторов, которые будут вытягивать отработанный воздух из комнат, то это или настенные модели, или канальные. Монтаж и того, и другого был описан выше.

Рекомендации специалистов

Источник

• ← мазда флаер гибрид батарея под сидениям для чего
• Как посадить пеларгонию черенками в горшок →
