Бескаркасная звукоизоляция стен в квартире
Что делать если хочется уменьшить шум от соседей, но на классические схемы звукоизоляции не хватает места? Актуальную для многих небольших квартир проблему решает бескаркасная шумоизоляция стен, максимально сохраняющая пространство!
Понятно, что от громкого шума за стенкой такие варианты не спасут, но снизить голоса за стенкой в 2-3 раза им вполне по силам! Вспомним поговорку “лучшее – враг хорошего” – не всем нужна идеальная тишина, для многих клиентов важнее снизить шум до нераздражающего уровня, при минимальных потерях жилплощади.
Материалы для бескаркасной шумоизоляции стен
Материалу небольшой толщины гораздо сложнее поглотить шум, чем акустической минвате толщиной 5 см в традиционных каркасных схемах шумоизоляции. Поэтому при монтаже бескаркасной звукоизоляции используют многослойные композиты, со слоями разной плотности и структуры (должны отличаться акустические импедансы). Делается это для максимального поглощения звука внутри материала.
Сложность производства приводит к высокой себестоимости материала, соответственно, увеличивается и цена бескаркасной звукоизоляции для клиента. Нужно понимать, что стоимость бескаркасной шумоизоляции как минимум такая же (а то и больше), как у более эффективных (но и толстых) вариантов с использованием каркаса:
Необходимо выбирать баланс между потерей площади и стоимостью шумоизоляции
Звукоизоляция без каркаса панелями с песком
Первым вариантом снижения шума без каркаса могут стать схемы с использованием звукоизолирующих панелей. Панели имеют многослойную структуру: основа выполнена из плотного гофрокартона, внутри засыпан кварцевый песок:
Звукоизоляционная панель в разрезе
На рынке представлено большое число производителей панелей для бескаркасной шумоизоляции стен, самые популярные из них мы продаем и монтируем:
Материал
Размеры панели
Соноплат
SoundGuard
Phonestar Triplex
МаксФорте ЭкоПанельМонтаж бескаркасной шумоизоляции стены в квартире
Первым этапом на стену вешается демпфирующая подложка толщиной 2-4 мм, далее при помощи пластиковых дюбелей с шляпками закрепляются сами панели с песком. Швы между листами и места крепления дюбелей силиконятся виброакустическим герметиком, после чего ждем 24 часа до момента его полного высыхания. В конце крепится финишный слой из листов гипсокартона толщиной 12,5 мм.
При общей толщине всей схемы всего 30 мм, заявленное производителями снижение шума в среднем составит 8-10 дБ (что соответствует снижению шума примерно в два раза). Это вполне достаточно для дополнительной изоляции перегородок внутри внутри квартиры, например, между спальней родителей и детской. Бескаркасная звукоизоляция панелями с песком может использоваться и для звукоизоляции стены с соседями, при условии, что прибавки достаточно для вхождения в нормы СП “Защита от шума”.
Вариант бескаркасной звукоизоляции с рулонными материалами
Материал
Объем упаковки/рулона
Последовательность монтажа рулонной шумоизоляции для стен

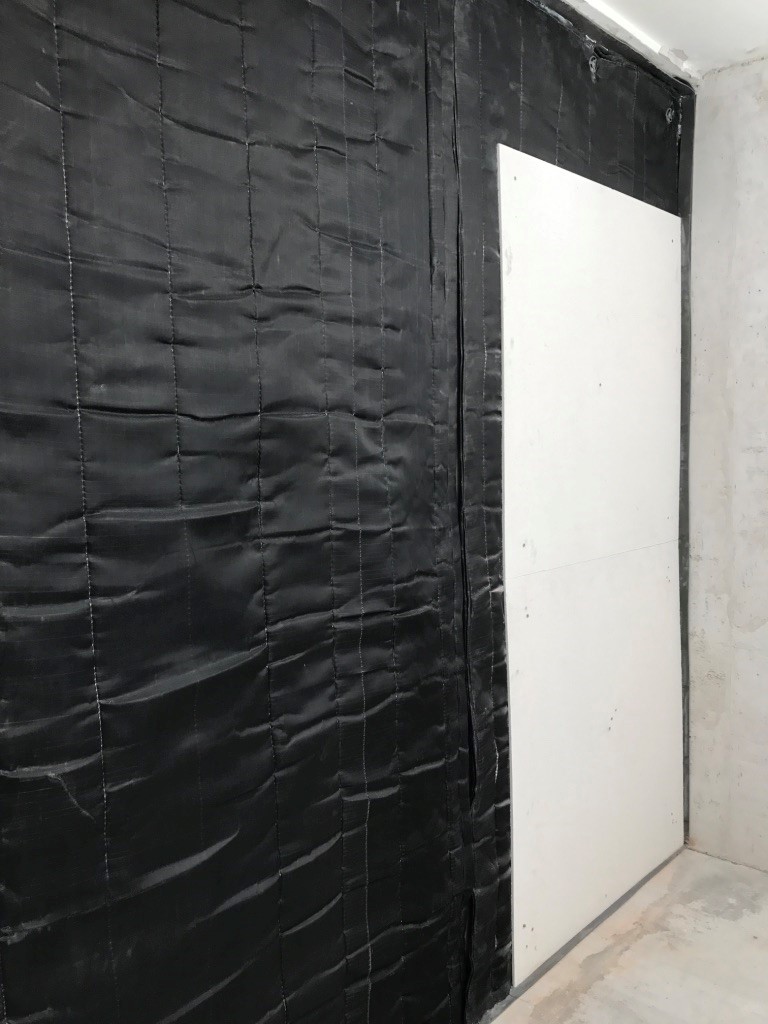

Рулоны звукоизоляции (на объекте использовался материал СаундПРО) вешаются на выровненную стену. Закрепляем материал с помощью пластиковых грибков или рондолей, в которые вставляется дюбель-гвоздь 6 х 40 мм. Обычно между соседними полотнами СаундПРО делаем нахлест 5-7 см, но В случае бескаркасных схем рулоны изоляции следует вешать стык в стык, без нахлеста. В таком случае толщина звукоизоляции везде одинаковая и листы обшивки лягут ровно.
Далее подшиваются листы гипсоволокна (ГВЛ) толщиной 10 мм. Закрепляются листы напрямую в стену через слой звукоизоляции. ГВЛ крепим либо также на дюбель грибки в случае ж/б стен, либо на нагеля, если стены из кирпича (в т.ч. и пустотелого). После монтажа листов швы между листами проходятся силиконовым герметиком. Эффективность звукоизоляции во многом зависит герметичности слоя гипсоволокна.

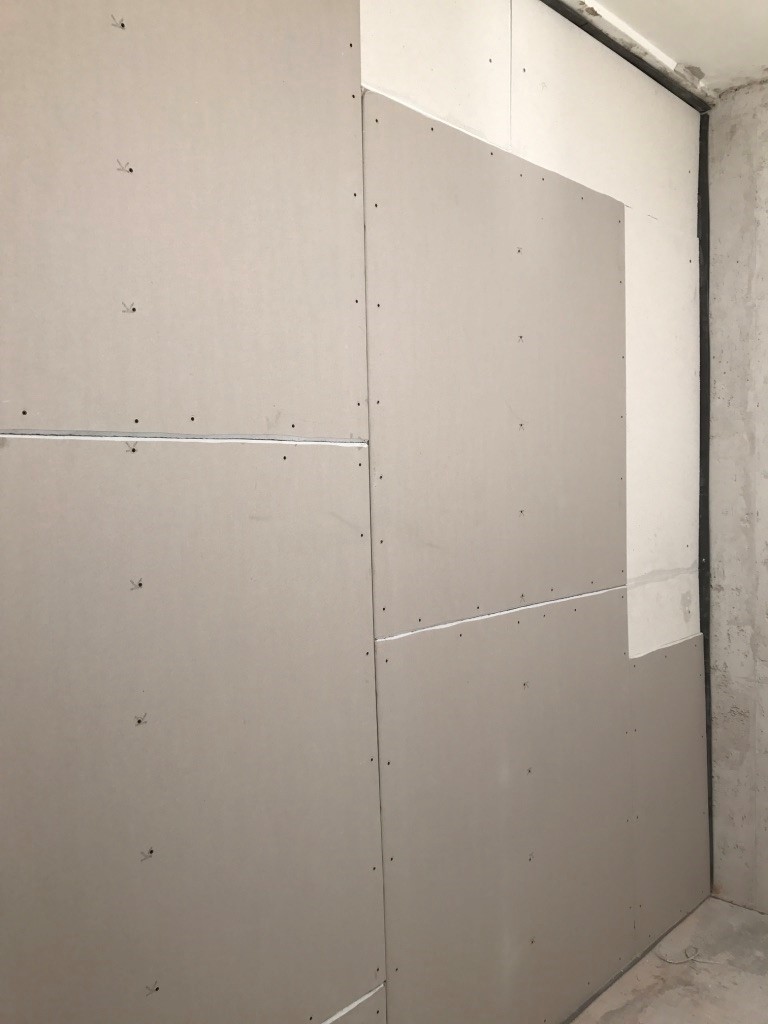

Далее ГВЛ либо штукатурится, либо закрываются вторым слоем гипсокартона толщиной 12,5 мм под отделку.
Влияние звуковых мостиков на эффективность шумоизоляции
В любой бескаркасной схеме шумоизоляции присутствуют точечные мостики звука, которые образуются при закреплении панелей с кварцевым песком или листов ГВЛ к изолируемой стене в квартире. У схем звукоизоляции без каркаса есть не только преимущество в виде небольшой толщины, но и принципиальное ограничение эффективности, поскольку без использования каркаса звукоизоляцию невозможно закрепить по-другому. Из опыта монтажных работ при использовании пластиковых дюбелей они не оказывают серьезного влияния на снижение шума и после монтажа становится ощутимо тише!
Полноценная виброизоляция возможна либо в тонком варианте 4-5 см с использование профиля КНАУФ 27 мм (пример монтажа: ТОНКАЯ ЗВУКОИЗОЛЯЦИЯ СТЕНЫ), либо в варианте бескаркасной звукоизоляции стены сендвич панелями ЗИПС толщиной 5 см.
Если вам необходима помощь в монтаже бескаркасной звукоизоляции стены, обращайтесь. Наши специалисты подберут оптимальные материалы и профессионально выполнят монтаж звукоизоляции! При заказе работ с сайта мы предоставляем скидку для наших клиентов:
Бескаркасная звукоизоляция стены
Выберете вашу площадь, м²:
Бескаркасная звукоизоляция стены займет 2-3 см.
Технологическая карта:
Шаг 1
Перед началом работ по звукоизоляции стены тщательно осмотрите стены на наличие трещин и простучите их для определения возможных внутренних пустот. Трещины необходимо расшить и заделать гипсовой штукатуркой или цементно-песчаным раствором (ЦПР). В местах пустот стену необходимо пробить для открытия доступа к пустоте и заполнить ее ЦПР. Просмотрите стыки между плитой стены и соседними поверхностями. В них также не должно оставаться щелей.
Шаг 2
Приложить к изолируемой стене рулоны МаксФорте-SoundPRO и закрепить их сверху пластиковыми дюбель-грибами длиной по 3 грибка на полотно: два по краям, один по центру). Рулоны нужно укладывать «стык в стык». Стыки между рулонами МаксФорте-SoundPRO заклеиваются монтажным скотчем с армированием.
Шаг 2
Периметр смежных поверхностей (пол, потолок, соседние стены) проклеивается Демпферной лентой в два слоя. Осуществить монтаж Гипсоволокнистого лист (ГВЛ) толщиной 10 мм. Лист прижимается к МаксФорте-SoundPRO и закрепляется к стене через МаксФорте-SoundPRO. Крепление осуществляется пластиковыми дюбелями-(
5 штук на м2). Смонтированные листы ГВЛ должны примыкать к смежным поверхностям через демпферную ленту Швы между листами ГВЛ пройти силиконовым герметиком МаксФорте.
Шаг 4
Осуществить монтаж Акустического гипсокартона толщиной 12,5 мм. Важно осуществить разбежку швов: стыки между листами ГВЛ и стыки между листами ГКЛ должны быть разнесены на расстояние равное половине ширине листов!
Шаг 5
После установки звукоизоляции стены необходимо срезать излишки демпферной ленты и обработать срез нетвердеющим виброакустическим герметиком МаксФорте. Стыки листов гипсокартона в дельнейшем шпаклюются, обрабатывать герметиком их не нужно
Рекомендуемые товары
ПЛАВАЮЩАЯ СТЯЖКА ПО MAXFORTE-ШУМОИЗОЛ PRO
Использование МаксФорте-ШумоИзол PRO под стяжку – продвинутое решение звукоизоляции пола для новостроек, где требуется устройство стяжки из пескобетона. Прибавка звукоизоляции пола позволяет гарантированно войти во все нормы СНиП «Защита от шума», включая класс А «Элитное жилье»! Помимо высокой звукоизоляции МаксФорте-ШумоИзол PRO обеспечит также качественную гидроизоляцию помещений.
ПОЛ НА ЛАГАХ
Звукоизоляционные плавающие полы по лагам эффективно применяются в процессе реконструкции зданий с деревянными перекрытиями (не допускается использование массивных стяжек), а также в квартирах с готовым ремонтом, когда проведение мокрых работ невозможно. Конструкция пола на лагах – проверенное решение, эффективно изолирующее как ударные, так и воздушные шумы. Быстрый монтаж и простота конструкции делают пол на лагах привлекательным вариантом звукоизоляции пола!
СТЕНЫ ТОНКИЙ ВАРИАНТ C SOUNDPRO
Оптимальный вариант для небольших квартир в новостройках. Схема звукоизоляции стены идентична предыдущему варианту, однако в ней добавляется тонкий профиль КНАУФ 60/27 мм к которому закрепляются гипсоволокнистые листы и гипсокартона. Использование профиля КНАУФ позволяет сразу устранить все неровности и перепады по стенам, свойственные новостройкам, и существенно сэкономить на выравнивании стен. После монтажа звукоизоляции вы сразу получаете ровную поверхность. Кроме того упрощаются работы по электрике и розеткам: не нужно штробить стены, поскольку провода идут внутри каркаса, а подрозетники просто врезаются в гипсокартон. Высокая прочность, небольшая толщина и отличная звукоизоляция сделали этот вариант самым популярным среди мастеров и клиентов.
СТЕНЫ БЕСКАРКАСНЫЙ ВАРИАНТ С МАКСФОРТЕ ЭКОПАНЕЛЬ
Тонкий вариант звукоизоляции. Подходит для тех, кому необходимо сделать максимально тонкую шумоизоляцию. Звукопоглощение выполняет МаксФорте Лайт и звукоизоляционные ЭКОпанели, внутри которых находиться кварцевый песок различной фракции, а крепление с помощью специальных акустических дюбелей сводит передачу шума и вибрации к минимуму.
ПОД НАТЯЖНОЙ ПОТОЛОК С SOUNDPRO
Тонкая звукоизоляция под натяжной потолок – бескаркасная система, в которой МаксФорте SoundPRO (12 мм) укладывается либо под натяжные потолки, либо под панельные потолки типа Armstrong. Эффективность достигается за счет повышенного поглощения звука в помещении: прошедший от соседей шум быстрее затухает, поскольку слой звукоизоляции на потолке не дает звуковой волне совершать многократные переотражения (в результате которых он бы усиливался), напротив приводя к быстрому затуханию последней. Потолок закрывается звукоизоляцией по всей площади, а крепление материала к потолку осуществляется пластиковыми дюбель грибками. Простой и быстрый монтаж позволит выполнить звукоизоляцию обычной бригадой, работающей на объекте. Идеально подходит для новостроек и офисов (в т.ч. колл центров).
Шумоизоляция для труб МаксФорте SoundPIPE
«МаксФорте SoundPIPE» разработан для звукоизоляции канализационных труб, труб водоснабжения, вентиляционных труб, воздуховодов и других коммуникаций, расположенных в квартирах, офисах или промышленных помещениях.
Бескаркасная шумоизоляция стен: преимущества технологии и способы монтажа
Очень часто в новых домах владельцы перед заселение устанавливают шумоизоляцию. Все дело в том, что во время строительства, застройщик не особо переживает о шумоизоляционных качествах будущих квартир, поэтому все приходится делать самостоятельно. Существует масса технологий, благодаря которым устанавливается бескаркасная шумоизоляция стен, какие используются профессиональными мастерами. Однако есть и такие варианты, которые можно сделать самостоятельно без привлечения специалистов. В этом материале будут рассмотрены способы монтажа бескаркасной шумоизоляции стен, особенности и преимущества технологии.
Фото: Панели для бескаркасной шумоизоляии стен. Автор: Роман Рыбкин
Разновидности шума
Достаточно частое явление, когда утром слышится звук дрели или музыки у соседей, и они очень мешают спать. Решить такую проблему можно, если установлена качественная бескаркасная шумоизоляция стен в квартире. Стоит отметить, чтобы избавить квартиру от посторонних звуков за стеной и с улицы, обрабатывать необходимо все поверхности, начиная от пола и заканчивая потолком.
На сегодняшний день специалисты распознают два вида шумов:
Воздушный шум, как уже понятно из названия передается по воздуху. К таким шумам относятся: музыка, разговор между людьми и работающий телевизор. Когда очаг шума находится в соседней комнате, то его можно выключить или сделать тише. В случае если звук идет от соседей с проблемой поможет справиться звукоизоляция.
Также неприятным считается и структурный шум, который получается в результате перемещения мебели, сверления стен или забивания гвоздей. Такие звуки намного неприятнее воздушных и избавиться от них намного сложнее. Постоянные шумы на работе и дома могут привести к нервным расстройствам и заболеваниям нервной системы. Только качественная бескаркасная шумоизоляция квартиры поможет разобраться со звуками, мешающими отдыхать и наслаждаться спокойствием.
Устройство системы
Для снижения способности пропускать посторонние звуки в помещение создается специальная конструкция плиты, в середине которой находится звукоизоляционный слой. Как правило для изготовления такой плиты используют шумолизоляцию и листы гипсокартона. Для фиксации конструкции к поверхности стены применяются специальные акустические дюбеля, которые не пропускают шум. Панель устанавливается в заранее подготовленные пазы, что существенно упрощает работу и обеспечивает эффективную защиту от проникновения звуков. Если в конструкции имеются зазоры, то их желательно заклеить специальной звукоизоляционной лентой, которую сегодня можно приобрести в любом строительном магазине или супермаркете.
В зависимости от потребностей владельца квартиры толщина такой системы может варьировать от двух до двенадцати сантиметров. Бескаркасная звукоизоляция стен способна снизить уровень шума в квартире на 45 дБ. Чтобы понять значение чисел, громкий разговор приравнивается к 55дБ. Следовательно, если шумоизоляция понизит уровень шума на 45 единиц, то остаточного звука не будет абсолютно слышно.
Фото: Обшивка стен для улучшения шумоизоляции. Автор: Роман Рыбкин
Важно знать, что качество шумоизоляции и ее функциональность напрямую зависит от качества подготовительных работ и используемых материалов. Очень важно тщательно подходить к подготовке поверхностей и выбору материала.
Материалы
Для обеспечения качественной шумоизоляции используют различные варианты материалов, которые сегодня предложены в большом и доступном ассортименте. При сооружении шумоизоляционной конструкции применяют специальное гипсоволокно, имеющие высокие показатели звукопоглощения. Чтобы обеспечить максимальную защиту от звуков необходим достаточно большой слой материала. Также в составе конструкции используется минеральная или базальтовая вата.
Эти материалы имеют волокнистую основу и способны эффективно поглощать различные звуки. Сегодня есть много производителей шумоизоляционных плит, которые можно устанавливать в жилых помещениях. Изготавливаются такие материалы на основе каменной ваты, которая не подвергается горению, проседанию и образованию грибков или плесени. Такой материал можно применять в жилом помещении и детских комнатах.
Фото: Шумопоглощающие маты. Автор: Роман Рыбкин
Помимо звукоизоляционных качеств, этот материал является и хорошим теплоизолятором, то есть защищая стены от шума они автоматически утепляются. Зимой в комнате с шумо и теплоизоляцией будет тепло, а летом прохладно, одним словом создаются максимально комфортные условия для жизни.
Такая бескаркасная шумоизоляция стен в квартире, где используются современные материалы, обеспечивают надежную защиту от посторонних звуков. Использование шумоизоляции является оптимальным решением для квартиры, так как не используется каркасная основа, тем самым сохраняя имеющееся пространство в помещении. По окончанию работ по монтажу шумоизоляции производится облицовочная отделка с применением листов гипсокартона.
Чтобы в квартире был достигнут максимальный эффект звукоизоляции использовать необходимо только материалы от надежных производителей и продукция имела всю соответствующую документацию и сертификаты качества. Нежелательно применять шумоизоляцию неизвестного производителя, так как неответственные компании не всегда придерживаются норм и стандартов качества.
Вспомогательные материалы
Некоторые мастера рекомендуют использовать в качестве шумоизоляционного слоя газонаполненные материалы. Такие составы в основном подходят для теплоизоляции, а не защиты от звуков.
Фото: Звукоизолирующие маты. Автор: Роман Рыбкин
Если площадь комнаты небольшая, то использовать шумоизоляционную панель проблематично, так как она заберет имеющееся пространство. В качестве альтернативы можно применить изоплат или гипсоволокно. По своим свойствам материалы прекрасно выполняют функцию шумоизолятора, при этом их толщина сравнительно небольшая, что поможет сэкономить и без того небольшую площадь.
Вариантов решения вопроса подбора материалов достаточно много, тем более, что с каждым днем появляются более качественные и функциональные материалы, имеющие меньшую толщину, но высокий уровень звукопоглощения. Выбирать материалы следует исходя из характеристик помещения, требований заказчика и ценовой политики. Звукоизоляция стены в квартире без каркаса – это оптимальное решение для тех, кто хочет сделать качественно и экономно.
Можно ли обойтись без гипсокартона
Как правило гипсокартон при шумоизоляции используется в качестве завершающей отделки стен. Если не использовать гипсокартонные листы, то панели должны быть идеально ровными, а на стыках тщательно обработаны шпаклевкой с армированной сеткой. Конечно, если комната небольшого размера, то с целью экономии пространства нужно использовать наиболее оптимальные варианты решения. Сегодня производители шумоизоляционных панелей предлагают продукцию разной толщины, что позволяет подобрать наиболее подходящее решение. Однако стоит понимать, что чем тоньше сип панель, тем бескаркасная звукоизоляция ниже.
При выборе панелей звукоизоляции нужно учитывать все «за» и «против», только в этом случае удастся не только защитить дом от посторонних звуков, но и сохранить имеющуюся площадь. Конечно, когда финишную отделку стен производят при помощи листов гипсокартона, то можно получить идеально ровную и гладкую поверхность, однако каждый решает сам, что именно для него удобно и выгодно.
Фото: Делаем шумоизоляцию своими руками. Автор: Роман Рыбкин
Преимущества технологии
Если говорить о преимуществах технологии, то бескаркасная звукоизоляция стены в квартире имеет ряд достоинств, которые способны не только существенно сэкономить потраченное время на работу, но также сохранить денежные средства. Говоря о достоинствах звукоизоляционной системы нельзя не отметить следующее:
Многочисленные отзывы мастеров о таком варианте шумоизоляции подтверждает эффективность метода для применения в квартирах многоэтажных домов любой площади. Одним из плюсов использования сип панелей является то, что даже не имея специального образования можно самостоятельно выполнить весь перечень работ, при этом получится качественная бескаркасная система звукоизоляции стен квартиры, офиса или подсобного помещения.
Фото: Схема шумоизоляции стены без каркаса. Автор: Роман Рыбкин
Бескаркасный монтаж шумоизоляции можно устанавливать только в том случае, когда поверхность стены практически идеально ровная. В противном случае следует использовать каркасную звукоизоляцию.
Подготовка основания стены для устройства бескаркасной звукоизоляции
Одним из самых важных моментов звукоизоляции является подготовка и очень важно соблюдать все требования по этому процессу. Перед началом работ необходимо провести ряд подготовительных мероприятий:
От скрупулезности подготовки поверхности зависит качество звукоизоляции и надежность готовой конструкции.
Как не стоит делать звукоизоляцию стен
Для того чтобы звукоизоляция стен была эффективной необходимо полностью придерживаться правил подготовки и монтажа всех элементов. Малейшее несоблюдение рекомендаций приведет к некачественно выполненной шумоизоляции и ее придется делать по новой.
При покупке звукоизоляционных материалов на упаковке имеется инструкция к применению. Соблюдение всех требований крайне важно. Даже если когда-то уже приходилось делать шумоизоляцию, разница в материалах может вносить корректив в процесс укладки или обработки материалов.
Чтобы избежать проблем с звукоизоляцией стены нужно, чтобы все панели правильно были установлены в пазы с минимальными зазорами. Если панель стоит полностью в пазах, то ширина стыка будет не более одного миллиметра. Такие стыки легко заклеиваются специальной лентой и гарантируется эффективная бескаркасная шумоизоляция перегородок. В том случае, когда образовался зазор большей ширины, необходимо разобраться, в чем причина и все исправить. От правильности монтажа зависит качество установленной звукоизоляции.
Устройство первого слоя бескаркасной звукоизоляции
Использование первого мембранного слоя звукоизоляции не является обязательным, однако он способствует улучшению общих характеристик. В большинстве случаев первый мембранный слой клеится на специальный состав. Текстура материала может быть разной, все зависит от наличия подложки в магазине. Если ассортимент дает возможность выбора, то оптимальным решением будет материал на самоклеящейся основе. За счет самоклеящегося слоя не нужно дополнительно покупать клей и ждать пока поверхность высохнет для дальнейших работ.
В качестве недорогой альтернативы можно использовать войлочную прослойку толщиной не более 4 миллиметров. Крепится первый слой к стене на клей или специальные дюбеля. Если стена имеет деревянную основу, то подойдет и строительный степлер. Материал укладывается таким образом, чтобы не образовывались щели. Края должны быть только встык, иначе на поверхности образуется неровность, что приведет к дальнейшим проблемам в монтаже. Допускается нахлест первого слоя на поверхности потолка и пола, чтобы в процессе последующих работ по шумоизоляции можно было использовать остатки для образования плотного и равномерного слоя.
Монтаж звукоизоляционных панелей своими руками
Для монтажа панели ее необходимо поровнять по уровню. Укладку делать лучше горизонтально, чтобы в процессе бурения отверстия высыпалось как можно меньше песка из изделия. Прикладывается панель лицом наружу, и с применением перфоратора и победитового сверла делаются отверстия. Диаметр отверстия должна быть 6 миллиметров, а длина 160 мм.
Фото: Рулонная шумоизоляция стены без каркаса. Автор: Роман Рыбкин
После бурения отверстий используют полимерные дюбеля для фиксации панели. Вбивается дюбель так, чтобы шляпка углубилась примерно на три миллиметра. Забитый дюбель не должен выглядывать из сип панели. Один лист шумоизоляции устанавливается минимум на двенадцать креплений.
Затем необходимо промазать соединительные поверхности специальным герметичным составом, чтобы обеспечить надежную и качественную сцепку. После обработки герметиком прикладывается вторая панель и производятся те же работы. Бывают ситуации когда ширина панели не подходит по размерам и тогда ее приходится обрезать. Самым удобным и простым способом является применение электрического лобзика.
Обрезание происходит быстро и качественно. При работе с электро лобзиком важно делать идеально ровные спилы, так как от этого зависит качество всей шумоизоляции. Если во время резки из панели высыпался песок, то его засыпают назад, чтобы материал не терял изоляционных качеств. Поверх обрезанной поверхности наклеивается специальная лента, которая не только придерживает содержимое, но и обеспечивает звукоизоляцию соединения.
После монтажа панелей к поверхности стены, швы необходимо промазать специальным герметиком. Важно при заделке щелей следить, чтобы остатки не выступали наружу, так как – это может навредить облицовке поверхностного слоя. После заделки всех щелей наклеивают специальную звукоизоляционную пленку. Если в наличие специальной пленки нет, то подойдет даже малярный скотч.
Установленные шумоизоляционные панели не должны иметь неровности или выступы, так как такие изъяны негативно повлияют на качества следующего слоя отделки. Если все же неровность имеется, то чтобы ее устранить можно попытаться простучать угол к стенке. Нужно аккуратно использовать молоток, чтобы не повредить поверхность материала. Если такие мероприятия ни к чему не привели, то можно попробовать аккуратно подрезать внутреннюю часть листа гипсокартона в том месте, где имеется неровность. Итак, монтаж панелей шумоизоляции окончен, можно переходить к отделке поверхности листами гипсокартона.
Монтаж листов ГКЛ на звукоизоляционные панели
Существуют различные версии крепления листов гипсокартона к поверхности панелей. Наиболее надежным и проверенным вариантом крепления считается нанесение герметика на панель для фиксации листа, а затем бурятся отверстия непосредственно к стене. Чтобы через крепежи не проходил звук, все замазывается силиконовым герметиком, который также гасит звуковые вибрации. Несмотря на все сложности процедуры, этот способ считается самым надежным и эффективным, хоть и придется немного провозиться.
Дальнейшая отделка
После монтажа листов гипсокартона финишная отделка стен производится в стандартном режиме. С применением шпаклевки промазываются стыки и места крепления. Поверхность доводится до идеально гладкой, чтобы в дальнейшем можно было покрасить или поклеить обои в зависимости от принятого решения владельца квартиры.
Процесс монтажа шумоизоляции в квартире достаточно трудоемкий и требует определенных знаний. Придерживаясь всех рекомендаций можно самостоятельно все сделать быстро и качественно.
