Магнитная лента тип а и тип б в чем разница
Как расшифровать обозначение магнитных лент?
Регламентированное стандартом обозначение магнитной ленты состоят из пяти элементов. Первый элемент — буквенный индекс показывает назначение ленты: А обозначает звукозапись, Т — видеозапись, И — точная запись.
Второй элемент — цифровой индекс, обозначающий материал основы ленты. Здесь цифра и — диацетилцеллюлоза, 3 — триацетилцеллюлоза и 4 — полиэти-лентерефталат (лавсан). Третий элемент — цифровой индекс, характеризующий приближенную толщину ленты: 0 — до 10 мкм, 1 — 10-15 мкм, 2 — 15-20 мкм, 3 — 20-30 мкм, 4 — 304-40 мкм, 5 — 40-г-бО мкм, 6 — 50-J-60 мкм. Двухзначная цифра, стоящая дальше, показывает порядковый номер разработки. Кроме этого, через дефис цифрой указывают (округленно) номинальную ширину ленты в миллиметрах и буквой дополнительное обозначение ее предпочтительного использования. Здесь буква Б означает, что лента предназначена для бытовой аппаратуры, Р — для радиовещания, П — перфорированная лента и т. д. Так, обозначение ленты А4309-6Б расшифровывается следующим образом: лента для звукозаписи, на лавсановой основе, толщиной 27 мкм, шириной 6,25 мм, девятая технологическая разработка, предназначена для использования в бытовой аппаратуре.
Форумы сайта «Отечественная радиотехника 20 века»
В чем отличие лент
В чем отличие лент
А тип 9 и 10 от А4407 насколько сложно отличить?
В современных катушечных магнитофонах применяются магнитные ленты шириной 6,25 мм при толщине 34 мкм, а в-кассетных — соответственно 3,81 мм и 16 мкм. В выпущенных ранее катушечных магнитофонах используются и магнитные ленты шириной 6,25 мм при толщине 55 и 37 мкм. Маркировка ленты производится на основании ГОСТ 17204—71. Обозначение магнитной ленты конкретного типа состоит из пяти основных элементов.
П ервый элемент — буква, обозначающая основное назначение магнитной ленты: А — звукозапись; Т — видеозапись; В — вычислительная техника; И — точная магнитная запись.
Второй элемент — цифра (от 0 до 9), указывающая материал основы: 2 —- диацетилцеллюлоза ; 3 — триацетилцеллюлоза ; 4 — полиэтилентерефталат (лавсан).
Третий элемент — цифра (от 0 до 9.), обозначающая общую номинальную толщину магнитной ленты соответственно: 2—18; 3—27; 4—37; 6—55 мкм.
Четвертый элемент — индекс (от 0 до 99) технологической разработки.
Пример обозначения; магнитная лента типа А4405-6Р — область применения в радиовещании (Д.и Р)! материал о Йювы — лавсан (4); толщина ленты — 37 мкм (4); индекс технологической разработки (05) f ширина ленты— 6,25 м (6).
Наиболее употребительными для катушечных магнитофонов являются ленты типа А4402-6Б, А4407-6Б, А4409-6Б, а для кассетных — А4203-3 и А4204-3.
В соответствии с ГОСТ 19786 — 74 для измерения и контроля параметров бытовых магнитофонов в лабораторных условиях выпускаются ленты «измерительные лабораторные, имеющие следующую маркировку:
первый элемент — цифра, обозначающая ширину ленты в миллиметрах;
второй элемент — буквы ЛИЛ — начальные буквы слов лента измерительная лабораторная;
третий элемент- цифра, указывающая вид магнитофона (по числу дорожек), для которой предназначена измерительная лента: 1 — для магнитофонов с любым числом дорожек; 2 — для двухдорожечных; 4 — для четырех-дорожечных ;
четвертый элемент — буква, указывающая функциональное назначение ленты: У — для измерения параметров канала воспроизведения и уровня записи; Ч — для измерения частотной характеристики; Д —д ля измерения коэффициента детонации; Н — для контроля угла перекоса рабочих зазоров магнитных головок;
пятый элемент— ци фры, обозначающие номинальную рабочую скорость.
Для лент с индексом У число после тире указывает величину короткозамкнутого магнитного потока.
Измерительные ленты выпускаются следующих типов: 3 ЛИЛ 2.У.4-250; 3 ЛИЛ 2.У.4-160; 3 ЛИЛ 2.4.4; 3 ЛИЛ 2.Н; 6 ЛИЛ 2.У.19-320; 6 ЛИЛ 2.У.19-250; 6 ЛИЛ 2.У.9-250; 6 ЛИЛ 2.У.4-250; 6 ЛИЛ 4.У.19-320; 6 ЛИЛ 4.У.19-250; 6 ЛИЛ 4.У.9-250; 6 ЛИЛ 4.У.4-250; 6 ЛИЛ 2.4.19; 6 ЛИЛ 2.4.9; 6 ЛИЛ 2.4.4; 6 ЛИЛ 4.4.19; 6 ЛИЛ 4.4.9; 6 ЛИЛ 4.4.4; 6 ЛИЛ 1.Д.19; 6 ЛИЛ 1.Д.9; 6 ЛИЛ 1.Д.4; 6 ЛИЛ 2.Н; 6 ЛИЛ 4.Н.
Часть ленты с индексом Ч содержит стандартизированную запись ряда частот в следующем порядке;
для скорости 9,53 см/с —400; 10 000; 40; 63; 80; 125; 250; 1000; 2000; 4000; 6300; 8000; 10 000; 12 500; 14 000 Гц;
для скорости 4,76 см/с — 400; 8000; 40; 63; 80; 125; 160; 250; 1000; 2000; 4000; 6300; 8000; 1Q 000 Гц.
К началу и концу каждой ленты подклеены ракорды длиной не менее 1 м: в начале ленты для скорости. 19,05 — желтый, 9,53 — синий и.4,76 — белый. В конце ленты всех скоростей цвет ракорда красный.
Магнитная лента

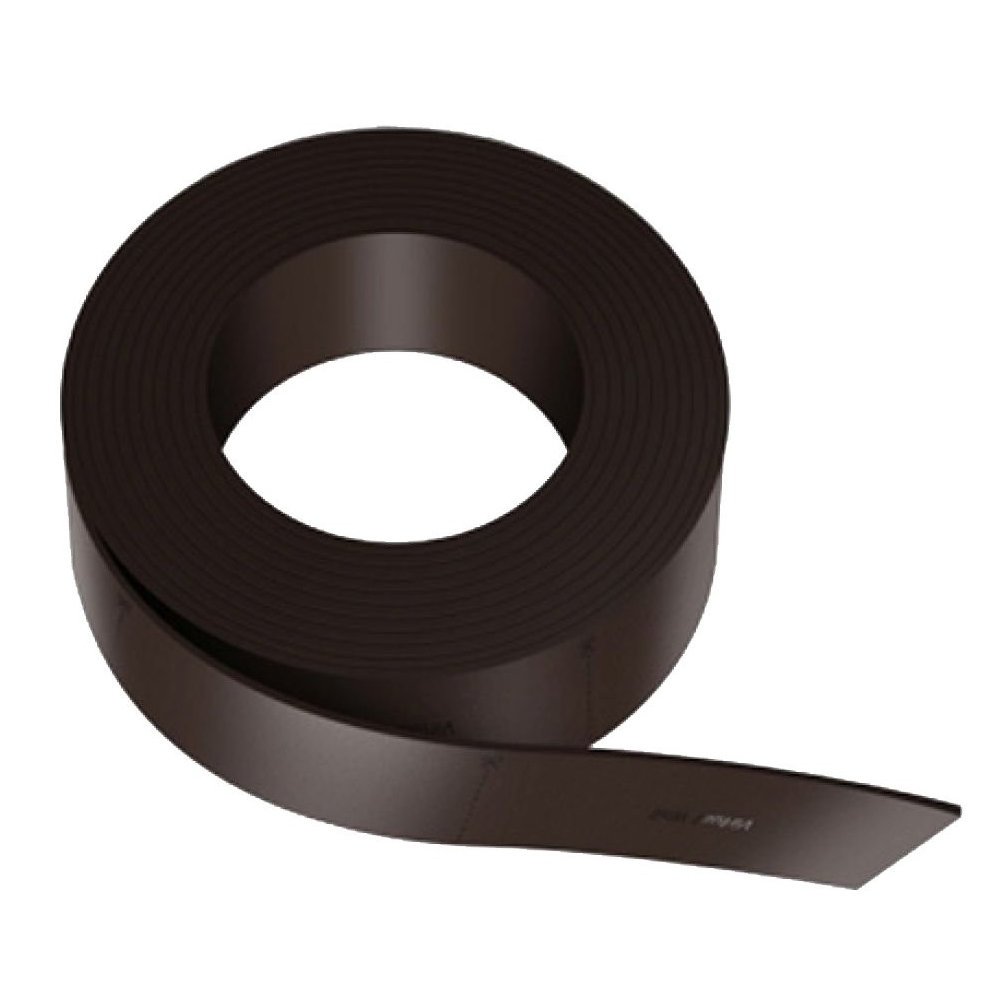

Полимерная магнитная лента — это эластичный резиноподобный материал с магнитными свойствами темно-коричневого цвета.
Магнитная лента без клеевого слоя.
Полимерная магнитная лента без клеевого слоя чаще всего используется при изготовлении декоративных магнитов из материалов, подразумевающих использование клея, обладающего большей адгезией к поверхности, нежели клеевое покрытие самой ленты, при использовании магнитной ленты внутри каких- либо изделий (декоративные папки со скрытым магнитным фиксатором, шкатулки, упаковочные коробки и т. д.)
Возможно самостоятельное нанесение клеевого слоя.
Магнитная лента с клеевым слоем.
Полимерная магнитная лента имеет клеевой слой, который удерживает ее на различных поверхностях.
Для крепления к неровным и шероховатым поверхностям выпускается лента со вспененным полимерным слоем, создающим мягкую прокладку между относительно жесткой лентой и клеевым слоем, позволяющий магнитной ленте уверенно держаться на этих поверхностях (т.н. магнитная лента со вспененным слоем).
Магнитная лента с торцевой намагниченность.
Магнитная лента с торцевой намагниченность и клеевым слоем предназначена для оперативного закрепления материалов «стык-в-стык», что чаще всего применяется при монтаже составных крупных рекламных панно.
Полимерная магнитная лента с торцевым намагничиванием имеет ширину 9 мм и длину рулона 30,5 метров.
Лента из магнитной резины проста в использовании:
— ее легко разрезать ножницами
— для крепления с помощью магнитной ленты, например типа В, не обязательно наличие металлической поверхности: ответная магнитная часть создается при помощи ленты типа А
Магнитная лента может применяться для самых разнообразных целей: для изготовления рекламной продукции, для изготовления наружной рекламы – различных видов табло, афиш, меню со съемной информацией и пр., при производстве мобильных выставочных стендов, при изготовлении торгового оборудования и т. д.
Пример использования ленты:
Монтаж мобильных выставочных стендов.
Полимерная магнитная лента обеспечивает качественное монтажное соединение стыков, надежную фиксацию и быстрый крепеж плакатов.
 |  |
Крепление карт и учебных пособий.
Преимущества магнитного крепления:
Магнитная лента виды, особенности
Магнитная лента и все о ней. Видов магнитной ленты различают не так много. Тем не менее в этой статье расскажу какие типы встречаются. Так же рассмотрим различные варианты подготовки магнитной ленты, в каком виде она продается.
Магнитная лента тип А и В
Различают 2 основных типа такой ленты. Разделение на тип А и тип В условное. Так как они особо друг от друга не отличаются. Все что их отличает – разное расположение магнитных элементов. Это позволяет скреплять полосы между собой в магнитный замок.
Варианты подготовки магнитной ленты
Как говорил выше, магнитная лента к покупателю доходит в 2 основных формах: с клеевым слоем и без него. Рассмотрим эти оба варианта.
Магнитная лента с клеевым слоем
Магнитная лента без клеевого слоя
Этот вариант магнитной ленты конечно попроще предыдущего. Но не будем забывать, что мы все-таки говорим про эластичный материал с магнетическими свойствами. Этот тип продукции отлично подойдет для использования в доп. производстве. На такую ленту есть возможность нанесения клеевого слоя самостоятельно. Но стоит помнить, что технические характеристики такого изделия не определены. Поэтому и полагаться на это не стоит.
Где используют Магнитную ленту
Как вы уже догадались применение такого вида продукции ограничивается только Вашей фантазией. Она идеально подойдет для систем быстрого монтажа (например, выставочных стендов). В местах где есть необходимость постоянно снимать и добавлять элементы, информацию. Широко применима в сферах услуг (например, реклама на автомобилях ) и образования (например, для контурных карт). Она довольно практична и не теряет свои свойства с ходом времени.
Магнитная лента тип а и тип б в чем разница
В первую очередь, лента должна записывать максимально широкий диапазон частот. Чем выше “передаваемость” частот (особенно на низких скоростях), тем лучше.
Каждая лента “добавляет” в запись собственные шумы, чем их меньше, тем лучше.
Равномерность полива магнитного слоя влияет на стабильность сигнала. Неравномерность полива может вызвать провалы уровня записываемого сигнала.
Если лента деформирована, то это может привести к её неравномерному прилеганию к головкам. Что в свою очередь так же может привести к нестабильности сигнала. Наличие деформации можно определить визуально. Отмотайте немного ленты с начала рулона (в начале лента может быть деформирована из за не аккуратной заправки), за тем сделайте так, чтобы примерно 30 см. ленты свободно свисали, без натяжений. Теперь смотрите на ленту с её “ребра”. Если она не деформирована, то внешне, будет идеально ровная, как струнка. Если всё-таки деформация есть, то внешне она будет как бы гофрированная.
У магнитного слоя должна быть хорошая “отдача” сигнала. На настроенном магнитофоне отдачу можно проверить следующим образом: необходимо установить магнитофон в режим приёма входящего сигнала и подать на него равномерный сигнал 0db какой-нибудь средней частоты (например, с генератора). Настроить регуляторами входящего сигнала уровень так, чтобы показатели индикаторов были в положении “0”, за тем, сделать запись на ленту, а после отмотать и посмотреть, что лента записала, в режиме воспроизведения (если на магнитофоне есть сквозной канал, то можно отследить записанный сигнал во время записи). Если у ленты хорошая “отдача”, то, в режиме воспроизведения записанный сигнал должен быть на уровне “0”. Если записанный сигнал ниже, то лента его занижает. Однако, во время записи это можно компенсировать, подав на ленту более сильный сигнал, но это в свою очередь может привести к повышению шумов и искажению частот. Если записанный уровень вдруг оказался выше “0”, то это, скорее всего из за того, что магнитофон не настроен на данный тип ленты, или вообще не настроен.
Лента может иметь очень высокие показатели по качеству записи, но всё может испортить осыпание магнитного или “защитноого” слоя (ох лента, произведённая в СССР). Если лента “сыпется”, то во время её эксплуатации Вы непременно об этом узнаете. На слух, первые признаки осыпания магнитного слоя, это пропадание высоких, а за тем и всех остальных частот. Визуально – магнитный слой оседает на всём, с чем контактирует. Это и стойки и магнитные головки… Такое явление более ярко выражено у лент русского производства, за тем у лент предназначенных для бытового применения. Осыпание магнитного слоя, может произойти и из за плохого хранения ленты.
Существуют способы, которые временно предотвращают “осыпание” магнитного слоя. Один из способов: разогреть духовку до 100 градусов, выключить нагрев, за тем, поместить туда рулон и оставить его на 12 часов. Есть противоположный способ – замотать рулон во влажную тряпку и поместить на несколько часов в морозилку, за тем, дать рулону высохнуть и отлежаться в комнатных условиях. Экспериментируйте на своё усмотрение (для лент русского производства данные эксперименты, скорее всего, бесполезны).
Ещё бытовые ленты могут скрипеть (свистеть) (вспоминаем Тасму). Один из вариантов происхождения этого скрипа – магнитный слой оседает на элементах ЛПМ вместе с тем, чем был «приклеен» к лавсану и начинает происходить “дребезжание” ленты. Чем тоньше лавсановая основа “свистящей” ленты, тем скрип наиболее вероятен. В некоторых случаях, временно помогает “увлажнение” рулона. Рулон помещается в среду с повышенной влажностью и через некоторое время его можно попробовать воспроизвести (предварительно перемотав). Можно ещё устранить «скрип» протерев ленту в режиме «перемотка» изопропиловым спиртом. Однако, насколько длительным будет «устранение» «скрипа» в данном случае, говорить сложно.
Чем больше толщина ленты, тем сильнее она трёт головы, из за своей грубости. Конечно, на износ головок так же влияет и состав и “гладкость” магнитного слоя.
Стандарты, по которым классифицируется толщина плёнки есть, но эти стандарты не строгие. К примеру, если сравнивать диаметры рулонов ORWO 106 и Свема ПО 4615, то небольшая разница будет, однако, считается, что стандарт толщины у них одинаковый. Толщина ленты измеряется в микронах (или в микрометрах (мкм). 1м = 1000000мкм).
Основные стандарты толщины:
1) 55мкм. (normal). Толщина самых первых типов лент на ацетановой основе (профессиональных и бытовых). Ацетановая основа очень хрупкая и капризная. Её можно “склеивать” элементарным уксусом. Производившиеся в СССР её самые распространённые типы это тип 2 и тип 6. Её эксплуатация показала, что такая лента очень любит рваться (но здесь ещё нужно сделать скидку на качество лентопротягов тех времён), и очень чувствительна к отклонениям условий окружающей среды (влага, температура).
В последствии лента толщиной 55мкм. была только профессиональной, уже на лавсановой основе, но с дополнительным защитным слоем. Так называемый “защитный слой” обычно находится на противоположной стороне, относительно магнитного слоя (редко бывало когда он находился между лавсаном и магнитным слоем. Одна из таких лент это OR WO 103). “Защитный слой” способствует более ровной намотке ленты (что позволяет хранить её на AEG и NAB сердечниках), уменьшает магнитное влияние, друг на друга, слоёв в рулоне. Возможно так же снижает действие статики на магнитный слой и предотвращает деформацию лавсановой основы.
Примеры типов 55мкм.: RMG SM468, Basf LGR 35P; LGR 50, Agfa PEM 468, Ampex 456, OR WO 104; 106, Свема ПО 46 15; НПО 46 20.
Для ориентира: на катушке № 18 при скорости 19,05 см/сек одна сторона звучит примерно 30 – 32 минуты (350 – 380м.).
3) 27мкм. (duble play). Эта толщина в основном применима к бытовым типам плёнки. Из за того, что она достаточно тонкая, лавсановая основа более подвержена деформации. Не отрегулированные и не расщитанные (не настроенные) на такую толщину лентопротяги, могут её испортить. Соответственно магнитный слой более ограничен по количеству перезаписей.
Примеры типов 27мкм.: RMG PM975, OR WO 123, Для ориентира: на катушке № 18 при скорости 19,05 см/сек одна сторона звучит примерно 60 – 65 минут (700 – 750м.).
4) 18мкм. (triple play). Редкая толщина, применяемая на катушечных магнитофонах. Производители магнитной ленты, плёнку такой толщины, если и выпускали, то самыми поздними партиями. Существуют разные мнения о её качестве. Очень хорошие отзывы о ленте такой толщины фирмы Uher.
Примеры типов: RMG VM953,
Для ориентира: на катушке № 18 при скорости 19,05 см/сек одна сторона звучит примерно 90 – 100 минут (1000 – 1100м.).
