Всем привет. Собрал гирлянду на Wimos`е. Вроде все работает. Но не могу понять, как работает прошивка?

При каждом включении начинается демо режим, последний выбранный режим не запоминается?

Запуск эффекта тоже как то странно работает, вроде сначала показывается эффект, но через какое то время опять запускается демо режим.

Вообще хочется чтобы при включении запускался последний режим, который был перед выключением.

И еще есть проблема артифактов. Например, запустил режим звездопад, и кроме звездопада в каком нибудь месте пустом месте загорелись диоды.

Вообще прошивка как то не стабильно и криво работает. У меня у одного так? Если что перепрошиваться пробовал.

Evgenums

Всем привет. Собрал гирлянду на Wimos`е. Вроде все работает. Но не могу понять, как работает прошивка?

При каждом включении начинается демо режим, последний выбранный режим не запоминается?

Запуск эффекта тоже как то странно работает, вроде сначала показывается эффект, но через какое то время опять запускается демо режим.

Вообще хочется чтобы при включении запускался последний режим, который был перед выключением.

И еще есть проблема артифактов. Например, запустил режим звездопад, и кроме звездопада в каком нибудь месте пустом месте загорелись диоды.

Вообще прошивка как то не стабильно и криво работает. У меня у одного так? Если что перепрошиваться пробовал.

Решил проблему поставив на DIN резистор 240 Ом

Источник

Гирлянда на окно — GyverMatrix

Ещё один проект разработчика AlexGyver. Матрица с увеличенным расстоянием между светодиодами для наблюдения с большого расстояния. В оригинале, матрица управляется по Bluetooth, но захотелось, чтобы по Wi-Fi. Не только мне этого захотелось, поэтому, всё уже было сделано. Оставалось только воплотить в железе на своём окне.

Проект этот праздничный, новогодний. Если Вы читаете статью сразу после её выхода, то ещё есть время, чтобы заказать комплектующие с Али и собрать сие изделие. Если значительно позже, то тоже не беда — Новый Год бывает каждый год.

Описание

Гирлянда на окно представляет собой такую же матрицу, как и та что использовалась в другом проекте — GyverLamp. Принцип сборки и управления схож, с тем лишь отличием, что В лампу устанавливалась готовая матрица, а для гирлянды матрицу нужно будет сформировать непосредственно на окне из ленты. Если быть точным, то из трёх лент.

Лента представляет собой адресные светодиоды скреплённые между собой 3-жильным плоским шлейфом. Расстояние между центрами соседних — 120 мм, между краями — 113 мм. В одной ленте 50 светодиодов. Вариантов шлейфа ленты несколько. Я выбрал прозрачный — он менее заметен, чем чёрный или трёхцветный.

Одной ленты достаточно для покрытия одной секции стандартного окна в многоэтажном доме 121-й серии (97-й серии, думаю, тоже). Получается матрица 5х10. Я крепил ленту на большое окно, в котором 3 секции. Соответственно, понадобилось 3 ленты. В результате, как нетрудно догадаться, получилась матрица 15х10, как и в оригинальном проекте.

Комплектующие

Смета

Сборка

Каждая лента оконечена разъёмами — «папа» с одной стороны, «мама» с другой. С помощью этих разъёмов ленты соединятся в одну. Разъём последней ленты отпаиваем и припаиваем его к плате контроллера. Таким образом получаем разъёмное соединение. Удобно.

Припаиваем и питающий разъём. Делал гирлянду в прошлом году, когда 3D-принтера в хозяйстве ещё не было. Поэтому плата на фото без корпуса и разъём питания не тот, что в таблице. Ссылки на печатный корпус нет по той же причине — нет ещё корпуса.

На этом, собственно, сборка и окончена. Осталось только закрепить ленту на окне. Крепить можно широким прозрачным скотчем.

С лентой у меня случилась незадача. Поскольку лента крепится зигзагом, то решил, что в местах поворота, из-за жёсткости шлейфа расстояние между светодиодами получится меньше, чем напрямом участке. Соответственно, изображение получится вытянутым по вертикали. Для того, чтобы этого не случилось, отпаивал кусочки шлейфа в критичных местах и припаивал провода подлиннее. Ещё немного ошибся в подсчётах. Не знаю, что это было, но перепаивал несколько раз. И в завершение всего ещё и неправильно приклеил на окно. Заметил это только в самом конце. Переделывать очень не хотелось. Хорошо, что Алекс сделал прошивку универсальной и настраиваемой. Поэтому, ничего не переклеивая, просто поправил параметр отвечающий за ориентацию ленты.

Такая гирлянда очень привлекает внимание. Это не просто тупое перемигивание цветными огоньками, а реальные крутые эффекты. Одна только Матрица чего стоит, ну и Огонь, конечно. Но с Огнём нужно быть аккуратнее — у особо впечатлительных соседей может сложиться впечатление, что в квартире пожар! А самая эффектная штука — это Бегущая строка. Казалось бы, уже все привыкли к таким вещам, но, когда это видишь не на каком то офисе, а на окне жилого дома, то возникает когнитивный диссонанс. Притом, текст то ведь свой. Например, у себя написал: «С Новым Годом, Северо-Восток!»

Ну и некоторые соседи интересовались тем, где купили такую вещь и кто-то даже попросил сделать такую же.

Заливка прошивки

Прошивку для выбранной платформы можно скачать на странице проекта. Подробная инструкция есть там же. Не вижу смысла повторять. Смысл статьи — обратить внимание на то, что такую вещь довольно просто собрать самому.

Видео с демонстрацией работы

Идеи по доработке

Цель всех доработок — сделать коммерческий продукт. Это должна быть стабильно работающая вещь с не перегруженным интерфейсом приложения.

З.Ы. На днях решил запустить свою прошлогоднюю гирлянду, которая так и провисела на окне с прошлого года. Сразу не заработала… Бился, бился — в результате пересобрал заново. Заработала. Что было — непонятно, но ещё раз убедился, что зря камрады запихали в прошивку и приложение всё, что только можно. Надо резать.

Источник

Собрал гирлянду на адресных светодиодах как у Алекса Гайвера

Приветствую.Ещё в прошлом году увидел видос у Гайвера на канале,где он собирает гирлянду.Решил к 2020-му тоже такую же сделать.Получилось офигенно.

Для тех,кто не в курсе:Алекс Гайвер-чувак на ютубе,который собирает всякие интересные штуки на ардуино.

Несмотря на то,что я физрук по образованию и язык программирования знаю плохо,собрал я всю конструкцию без проблем.На сайте всё подробно описано и повторить проект может любой желающий.

Вот собственно результат.Видео сильно урезано,тк полностью загрузить сюда не получилось.На нём показана только бегущая строка и рисовалка.Помимо этого у гирлянды есть множество красочных эффектов,есть тетрис,а также можно подключить модуль часов и выводить время.

На моё окно ушло 200 светодиодов.

На фото показаны блютуз-модуль,микроконтроллер и блок питания.Вместо Ардуино я использовал WeMos8266.Всё это приобреталось на Али.

Если кому-то интересно,то вот ссылка на сам проект: https://alexgyver.ru/gyvermatrixbt/

Ардуино-вещь интересная и освоить её может абсолютно любой,главное желание.Я пока только начинающий ардуинщик и подобные ребята,как Алекс Гайвер побуждают изучать что-то новое.

В дальнейшем я буду дальше развиваться,учиться и делать разные интересные вещи.

Найдены возможные дубликаты

Можно рекламу пускать

Это у тебя там денег нет но вы держитесь крутится?

дом не мой,кто-то тоже сделал такой же проект

Для тех,кто не в курсе:Алекс Гайвер-чувак на ютубе,который собирает всякие интересные штуки на ардуино.
Если кому-то интересно,то вот ссылка на сам проект: https://alexgyver.ru/gyvermatrixbt/

Спасибо за ссылки. А я вам тоже одну полезную в благодарность: https://pikabu.ru/@AlexGyver

Странно, адрес в инсте не замазали. Не тру пикабушник

Уже заезженные часы на Arduino )

Всем привет, это уже давняя тема но ко мне она пришла когда я начал искать большие настенные часы. Часы оказались очень простыми в изготовлении и не требует только желания.

Техническая часть состоит из:

Корпус я делал из подручных материалов что остались после ремонта

Качаем шрифт LCD Mono и печатаем сегменты, я сделал высоту цифры 18см (размер шрифта где-то 800+)

Лучше переднюю панель делать из ДВП, но провести сутки в обнимку с лобзиком я не хотел, так что выбрал гипсокартон, приклеил сегменты на гипсокартон и вырезал ножом

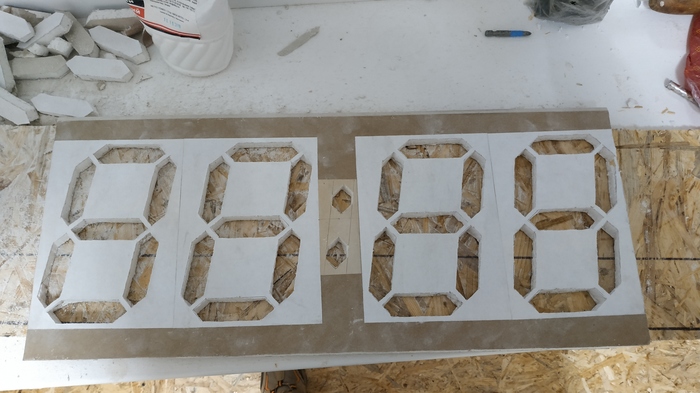

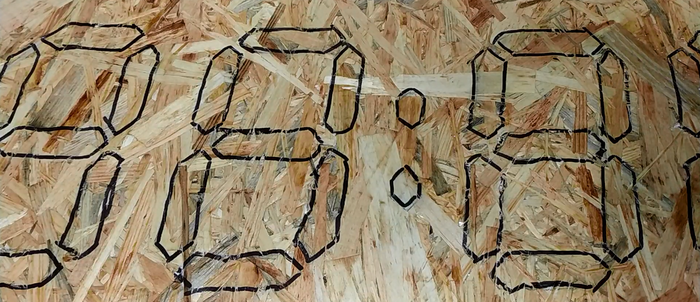

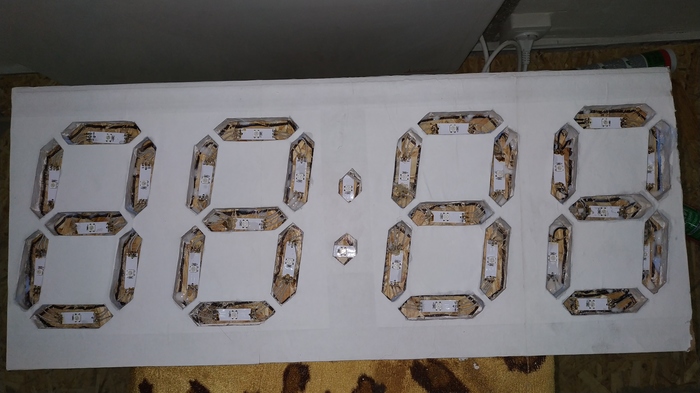

Заднюю стенку сделал из ДСП, вырезал по размеру гипсокртона и обвел сегменты маркером для приклеивания ленты

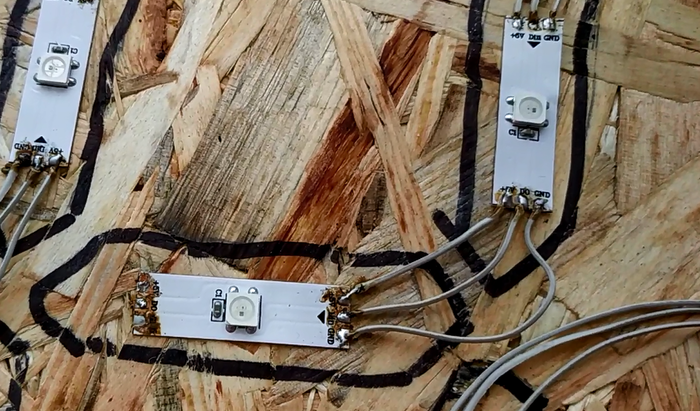

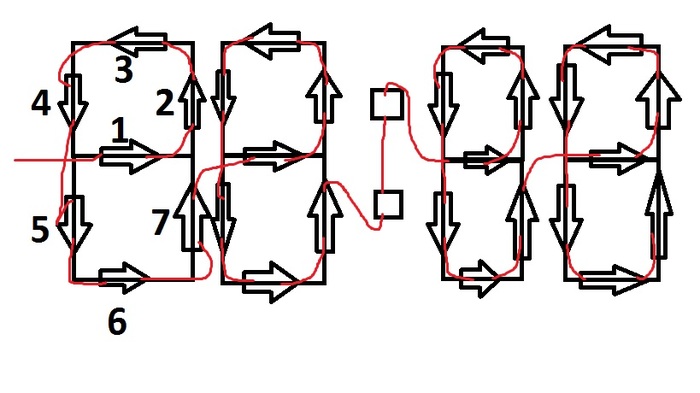

Клеем и паяем сегменты согласно данной схеме по ключу

Перед конечной сборкой корпуса нужно проверить ленту что бы все диоды работали (я к примеру не увидел на ленте ключ и приклеил ее вверх ногами ) ) Собираем все по данной схеме, проверить можно примером из библиотеки NeoPixel, или сразу заливать прошивку часов. ссылка на прошивку: в описании видео, так как не уверен что можно оставлять ссылки

Как убедились что все работает, скрепляем обе панели, стягивать саморезами я не тал, так как гипсокартон можно испортить, так что склеил на жидкие гвозди

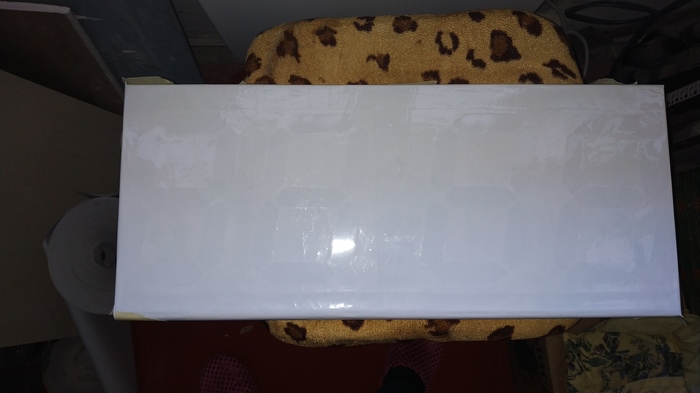

Для придания внешнего вида обклеил бумагой с глянцевым покрытием, можно просто самоклейкой (я просто расходы свел к нулю) )

Сзади часов пивентил 4 самореза что б часы после крепления на стену стояли ровно (типо ножки)

Вся схема приклеена на термоклей к задней части часов

Питаются часы от зарядки мобильного телефона 5в 2а

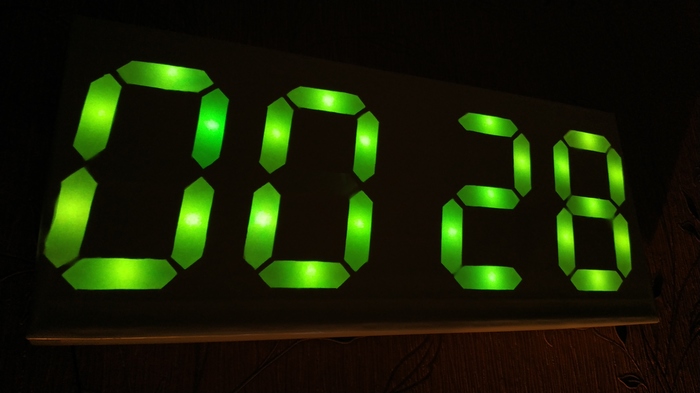

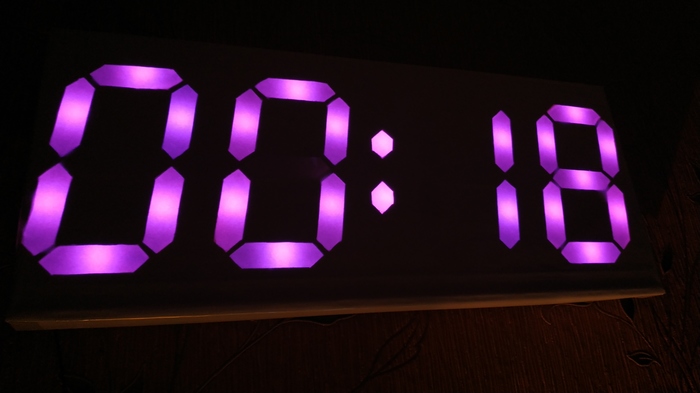

Вот и итог, часы получились как по мне не плохие, меняют цвета, показывают температуру, в общем я доволен, и обошлись всего в 5$ если добавить лист фанеры и самоклейку то выйдет примерно еще 5$, хотя кусок фанеры найти бесплатно я думаю не составит труда, в любом случае дешевле чем в магазине и главное очень приятно для души)

Размер часов 25х55см

(Гифка не повтор, а уже новая прошивка с учетом Ваших советов!)

Итак, нам понадобятся:

4) Врезка на провод

Ленту невозможно согнуть поперек из-за этого и сложности, но разрезать её можно на каждом светодиоде. Первым делом мерим сколько нужно ленты и как её делить, чтобы повторить изогнутый контур багажника.

Перепробовал много вариантов перемычек: изолированные, оголенные, прямые отрезки. Лучшим вариантом оказались оголенные и изогнутые. Другие варианты отрывали пайку и повреждали дорожки, пока ёрзал ею по столу. Удобней паять сложив ленту пополам, ну и всё это дело залить горячими соплями клеевым пистолетом для прочности и, надеюсь, герметичности.

Из-за отсутствия на тот момент Arduino Nano пришлось взять Arduino Pro Mini (отличается более компактными размерами, но отсутствием mini USB разъема, о чем я потом сильно пожалел).

Так как контроллер воспринимает логические сигналы до 5В, а он будет подключён к проводке автомобиля в которой напряжение от 12В до 15В, то необходимо собрать «делитель напряжения» который делит напряжение =) и на выходе даст не более 5 вольт.

Как оказалось позднее, сигнал «стоп» это ярко загорающиеся габариты, т.е. на линии габаритов 6В, а когда нажат «стоп» то 12В. Так как напряжение на этой линии есть всегда, то это канал подключаем к аналоговому входу Ардуино, что бы отличать уровни напряжения в следовательно габариты от «стопа».

Ардуино и лента питаются от хорошего блока питания на 5В. Все входы и выходы подключал через разъемы EPS (удобные да ещё и с замочком). Всё это безобразие спрятал в напечатанную на 3D принтере коробочку. Место соединения проводов и разъема залил горячим клеем для прочности, а на другом конце провода припаял разъем, который врезается в провод авто, не повреждая его.

А теперь самое интересное заморочное: так как дело было зимой, машину решили разбирать на подземной парковке в относительном тепле и свете.

После нескольких часов потраченных на поиски электросхем автомобиля, а потом и их неудачной расшифровки, было принято решение искать нужные провода методом тыка в багажнике, возле блока предохранителей.

Перед наклейкой ленты поверхность крышки багажника обезжирили спиртом. Сперва приложил и закрепил ленту на изоленту =), а затем аккуратно снимая пленку с ленты, посегментно приклеивал её сильно прижимая. Ах да, еще аккуратно прогревал металл горелкой до состояния теплого чая т.к. было около нуля на улице.

P.S. Отдельное спасибо @AlexGyver, за идею и доступную информацию!

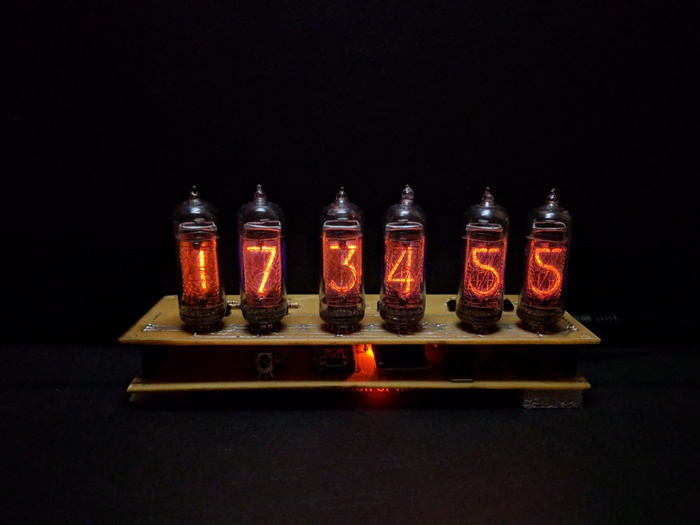

Часы на газоразрядных индикаторах ИН-14 с помощью arduino nano v2.

Привет пикабу и моим 13 подписчикам, прошел почти год с моего первого поста.

Спустя некоторое время после того, как часы были сделаны и прошли проверку временем были выявлены часть недостатков часов на ds1302. Я решил, что надо двигаться дальше и попробовать переделать их под ds1307 или ds3231, но у новых rtc модулей тип подключения другие, следовательно, надо переосмыслить органы управления. У меня получилось следующие варианты:

Начал читать мануал, подключение блютуза оказалось проще, чем я думал. С энкодером пришлось побаловаться на макетке, ему требуются пины с прерыванием (2 и 3 в идеале), хотя можно обойтись любыми, но будет очень сильный дребезг контактов, что затруднит настройку светодиодов. С ик-приемник пришлось повозиться, он работает на 2-м таймере (TIME2), так же можно поставить и 1-й таймер этот способ управления не подходит под обычный способ подсветки с помощью RGB-светодиодов.

Через некоторое время я открыл для себя адресные светодиоды ws2812b и их аналоги, анимацией этих светодиодов меня заворожила. Мне захотелось сделать часы с использованием этих светодиодов, и проект разделился на 2 подпроекта.

Для обычных светодиодов подходили варианты блютуз и энкодер, а с адресными светодиодами можно использовать все три варианта. Принялся за доработку существующие схемы и прошивоки. Платы травил как обычно с помощью термотрансферной бумаги + раствор перекиси и лимонной кислоты.

Без ламп затестил светодиоды и их анимацию, вот одна из них.

Следующим этапом было создание прошивок для Arduino. Хотел начать с ИК-приемника, но тут он меня подвел, что-то с ним случилось и пришлось заказать новые. Пришлось начать с блюзута, прога под него была написано достаточно быстро, для отправки команд думал написать простое приложение под android, но передумал после того как, нашел для себя подходящий блютуз терминал в google play (я пользуюсь Serial Bluetooth Terminal), в настройках необходимо установить Newline:LF, что бы arduino понимала, где конец переданной ей строки. У меня получились следующие команды:

0: //синхронизация приложения с ардуинкой

1:150;150;150 //установка цвета светодиодов

4:15/12/17 //установка даты

5:2/53/00 //установка времени

6: //смена между временем и датой

Можно добавить еще при необходимости, но пока будет достаточно этих. Добавил перемычку для возможности отключения блютуза от питания, что бы можно без всякого проблем перепрошить ардуинку, туда подходи джамперы от жестких дисков (выделил стрелочками).

Дождавшись ИК-приемников стал работать с ним, буду использовать распространённую библиотеку IRremote. Первым шагом надо было перевести библиотеку на 1й таймер. Открываем IRremoteInt.h в папке с библиотекой, находим

// Arduino Duemilanove, Diecimila, LilyPad, Mini, Fio, etc

//#define IR_USE_TIMER1 // tx = pin 9

#define IR_USE_TIMER2 // tx = pin 3

Как мы видим, библиотека IRremote использует TIMER2. Меняем данный код на этот

#define IR_USE_TIMER1 // tx = pin 9

//#define IR_USE_TIMER2 // tx = pin 3

(Когда я лазит туда второй раз этих строк не нашел поэтому скину библиотеку что у меня которая работает на 1м таймере)

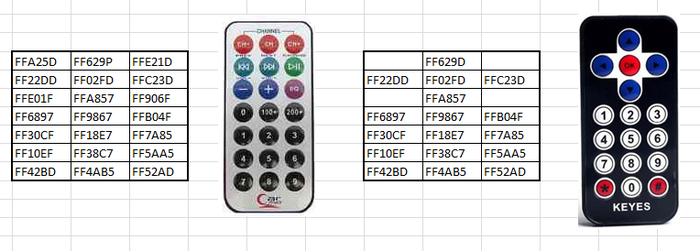

Для передачи команд можно взять любой пульт и настроить под себя, я использовал китайские пульты. Для поиска кодов кнопок в примерах библиотеке есть скетчи.

Прога была написана и проверена. Использовал пульт тот, что справа.

Немного о функционале:

• Стрелка верх: если находимся в режиме настройки то «+» к разряду, иначе нет то «+» к яркости.

• Стрелка вниз: то же самое, что и стрелка верх только «–».

• Стрелка вправо: если находимся в режиме настройки, то перемешает по разрядам вправо, иначе изменяет мод +1.

• Кнопка «OK»: одно кратное нажатие смена между временем и датой, если удерживать переходит в режим настройки, так же при удержании выходить из него(во время удержание сработает смена, но настройка все равно перейдет туда откуда была задержана кнопка т.е если вы удерживаете кнопку в то время когда показывалось время то оно и будет настраиваться, аналогично с датой).

• Кнопка: 1 и 4: отвечают за красный цвет 1:+, 4:-.

• Кнопка: 2 и 5: отвечают за красный цвет 2:+, 5:-.

• Кнопка: 3 и 6: отвечают за красный цвет 3:+, 6:-.

• Кнопка 8: обнуляет цвета и переходит в первый режим.

• Все остальные кнопки пустые.

И остался энкодер, это устройство, которое предназначено чтобы преобразовать угол поворота вала в электрические импульсы, по которым можно определить: угол поворота, скорость вращения, направление вращения, и текущее положение относительно начальной точки. С ним сделал плату под RGB-светодиоды, была написано прога и протестирована, после чего выявил некоторые недочеты, было решено передать плату и переписать прогу под энкодер. Прогу под ws2812b тоже переписал, но не протестировал ее (если с ней будут проблемы, напишите на почту).

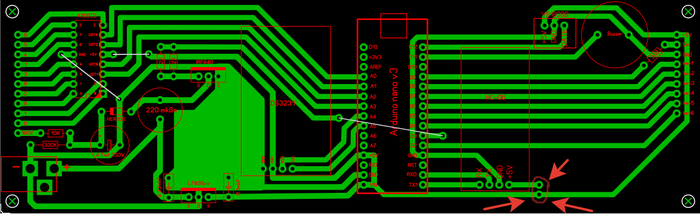

В общей сложности было написано 5 программ и сделано столько же разводок плат:

1. Добавил стабилизатор L7805CV(видно его на фото и на схеме)

2. Теперь дата показывается с интервалом 5 мин. на 10 сек.

3. Добавлено 5 анимации: плавная смена цветов всей ленты, крутящаяся радуга, случайная смена цветов, пульсация со сменой цветов, крутая плавная вращающаяся радуга (у часов с RGB подсветкой только 1 радуга всех светодиодов) в конце будет гифки с анимацией.

4. В схемах добавлен бизер, как задел на будущее дописать будильник.

Еще немного фотографий и гифки с анимацией, полное видео так же в папке по ссылке ниже или прямая ссылка.

Источник

Гирлянда на ёлку на Arduino без пайки

Очередной проект на Arduino от AlexGyver. На этот раз собираем конструктор из Ардуинки и адресной светодиодной ленты для украшения новогодней ёлки.

Если честно, сначала не очень заинтересовался этим проектом — ну диоды, ну мигают… Это же не матрица — интересных эффектов не накодишь. Но случилось страшное — Новый Год на носу, а ёлочная гирлянда не работает. Любимая супруга поручила отремонтировать.

Описание

Гирлянда на ёлку представляет из себя ленту из адресных светодиодов, управляет которой Arduino Nano. Ни Wi-Fi, ни Bluetooth не предусмотрен. Есть только кнопка для переключения режимов. Хотя и она, в общем-то, ни к чему. Часто Вы переключаете режимы на ёлочной гирлянде? Вот. Но раз есть в прошивке поддержка кнопки, то пусть и сама кнопка будет. Почему-то и конденсатора нет, только резистор. Это, получается, самый простой проект и знакомство с ардуино-светодиодными самоделками лучше начинать именно с него — и недорого и просто в реализации.

Комплектующие

Смета

Сборка

Расчехлять паяльник и паять перед самым НГ не хотелось, поэтому решил всё собрать на скрутках и разъёмах. Как раз, в закромах нашлась распаянная Arduino Nano и разъём питания «мама», который на фото не попал. Ну и проводки и резистор тоже были. И ещё кнопка, которой тоже нет на фото комплектующих… И блок питания…

Режем провода пополам и зачищаем. Смотрим на схему соединения:

Скручиваем красный с красным и синий с белым и зажимаем клеммником питающего разъёма. Почему синий с белым? Потому что на схеме «минус» синий, хотя на штекере из комплекта поставки ленты — белый. Ну вот так.

Далее, с обеих сторон резистора прикручиваем кусочки провода с разъёмами и лучше прижать это дело термоусадкой. Соединение получается не очень прочным, а изолентой хорошо закрепить сложно.

Подключаем разъёмы к соответствующим «ножкам» Arduino. Оставшимися кусочками проводов подключаем кнопку. Выглядит процесс и, получившийся в результате, кадавр, вот так:

По-хорошему, надо бы, конечно, всё это дело вставить в корпус, на котором и закрепить кнопку. Ну и резистор пропаять. В коммерческом образце так и сделаю.

Прошивка

Качаем архив с прошивкой и заливаем в контроллер. Настройки можно не менять — всё работает «из коробки». Если хотите собрать гирлянду из двух лент или больше, тогда настройки менять придётся — увеличить количество светодиодов. Перед этим рекомендую ознакомиться с видео на канале Алекса.

Результат

Времени ушло, на всё про всё, минут 5-10. Получилась вот такая красота:

Источник
