GAZELE NEXT установка привода двери АДОР КРОКО
Когда был студентом и еще не имел личного автомобиля, передвигался в основном на маршрутных автобусах.
И одной из проблем в маршрутке, была сдвижная дверь. Дверь «проблема», выполняет роль входа в автобус, а также выхода. Для многих большая проблема открыть эту дверь, один тянет не туда, второй дергает, третий ручку найти не может, у многих больная спина — нагнуться не могут. Потому всегда открытие двери происходило либо с кряхтением, криком, стоном и т.д.
Закрытие двери для многих тоже проблема, то здоровому мужику не хватает сил, чтобы захлопнуть (скорее не сил, а наклейка «Хлопнешь дверью — получишь монтировкой»). А маленькая девочка первоклассница хлопает так, что открывается люк, а бабушки хватаются и так за еле работающее сердце.
Вышеперечисленные проблемы на самом деле решаются очень легко — нужно установить автоматический привод двери.
Одной из лидирующих компаний в разработке и производстве электроприводов является компания Адор, город Тольятти.
Именно привод этой компании мы будем устанавливать на автомобиль ГАЗЕЛЬ NEXT.
В чем, конечно же несомненный плюс — приобретается полный комплект для установки, специально сделанный под конкретный автомобиль, вместе с комплектом идет подробная инструкция по монтажу, потому для установки потребуются руки из плеч, помещение и инструмент.
По этапно устанавливается каждый элемент на автомобиль. И начнем мы с разборки обшивки салона и установки актуаторов двери.
Актуатор спрятался за перегородкой.
На двери и стойке автомобиля устанавливаются группы контактов. Через них в процессе эксплуатации будет подаваться питание для актуаторов.
Также на двери устанавливается рейка (осталась без монтажного фото) по которой будет «бегать» сам привод.
После этого всего, дверь можно оставить в покое, установить на место обшивку.
Следующий этап: установка блока управления и укладка проводки.
Сам механизм без декоративной крышки.
Для управления дверью в комплекте есть специальная кнопочка, для двери.
Все детали и узлы установлены.
Первый тестовый запуск проходит успешно.
Продолжаем установку. Ставим защитные и декоративные крышки.
Снаружи клеим наклеечку, то что дверь автомат.
И все готово. Настраиваем привод на плотное закрытие, и т.д.
Не большой видеоматериал был отснят во время установки привода.
Что в итоге получил владелец данного автобуса после установки электропривода сдвижной двери:
Контроль доступа:
— у пассажиров нет возможности выйти на ходу и в не нужных местах;
— нет возможности зайти нежелательным людям;
— дверь открывается водителем.
Удобство для пассажиров:
— в плохую погоду не испачкаются руки, двери, багаж;
— для детей, пожилых людей, инвалидов — нет трудностей с открытием.
Мягкое закрытие:
— отсутствие хлопков;
— снижение утомляемости водителя;
— уменьшается количество ссор с пассажирами;
— уменьшение затрат на ремонт двери.
Исключение человеческого фактора:
— не выламываются ручки;
— дверь не заклинивает при сильном хлопке;
— дверь не выламывается
Экономия (для водителей коммерческого транспорта)
— экономия времени — открытие-закрытие 3-4 секунды;
— экономия топлива — меньше стоишь, меньше тратишь;
— экономия тепла — за счет уменьшения открытия двери в зимнее время.
Установка относится к разряду средней сложности, времени на монтаж уходит около 8-9 часов.
Копирование материалов статьи разрешено только с согласия автора и ссылкой на данную публикацию.
Если Вы хотите сберечь ресурс своей сдвижной двери на автобусе, сберечь нервы водителя, ездить в комфорте, обращайтесь к нам!
Мы ответим на любые вопросы, проконсультируем по вопросам приобретения оборудования, установке и эксплуатации. Качественно установим любое оборудование.
Подписчики на нашу компанию получают скидки и бонусы на услуги и товары!
Информацию по всей продукции приводов на двери можете найти на официальном сайте производителя ООО «Адор»
Метки: установка реечного привода двери, купить реечный привод двери, Адор.
Замки дверей ч. 3. Передние двери с доводчиками

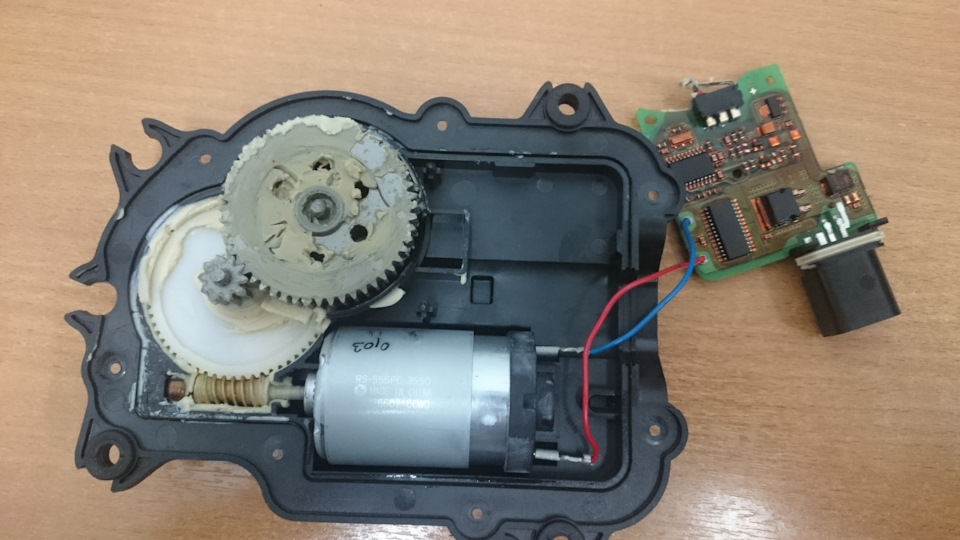

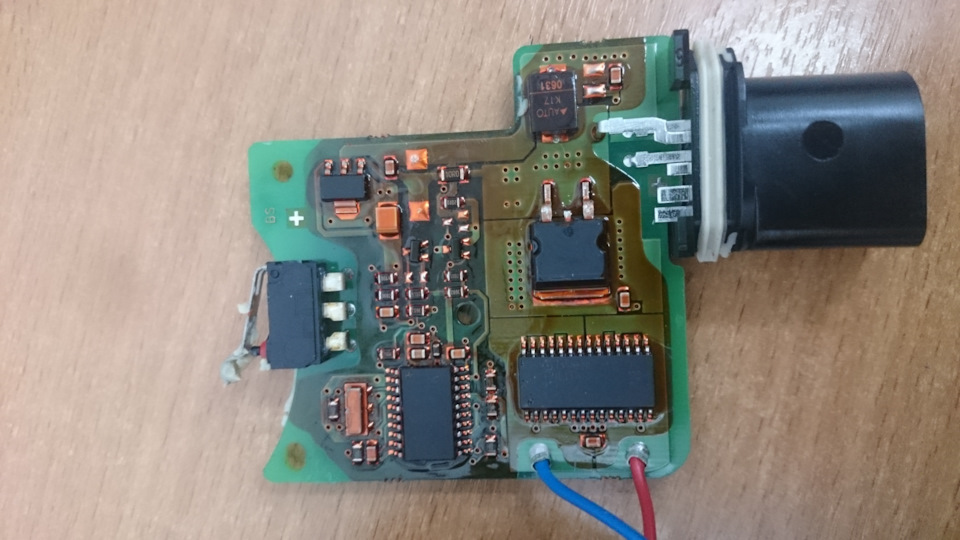

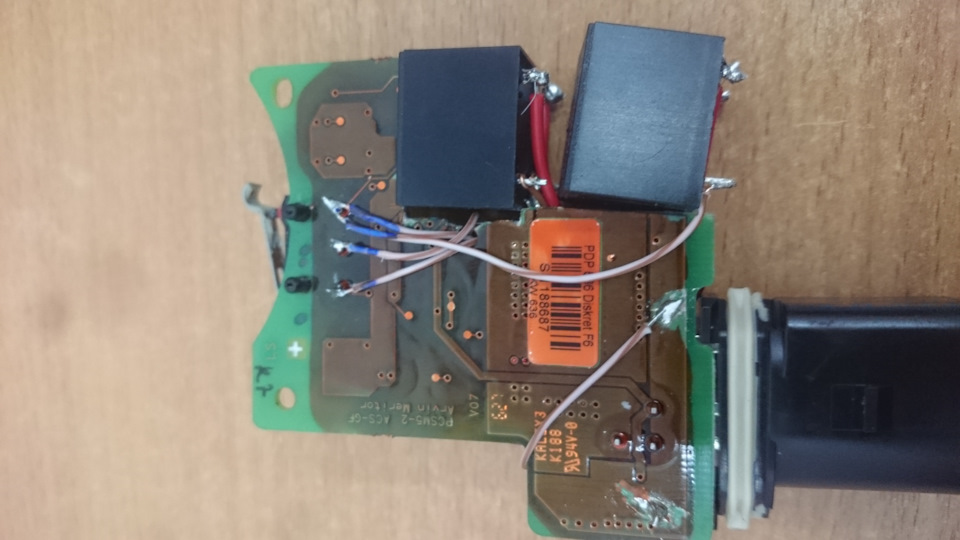

После того, как я разобрался с электрической схемой замка, я принялся изучать схему модуля доводчика (4E 0837059). Поиск информации в интернете никаких результатов не принес, пришлось разбирать и изучать все самостоятельно. Добравшись до платы я обнаружил, что используется всего 3 контакта: 5– «+», 6- «-», 7- управление. При чем, 7 контакт не просто информационный, а именно цифровой сигнал, который, смоделировать самостоятельно мне не представляется возможным. Так же внутри модуля имеется концевик для точного позиционирования привода в исходном положении, куда он возвращается после завершения цикла дотягивания замка.

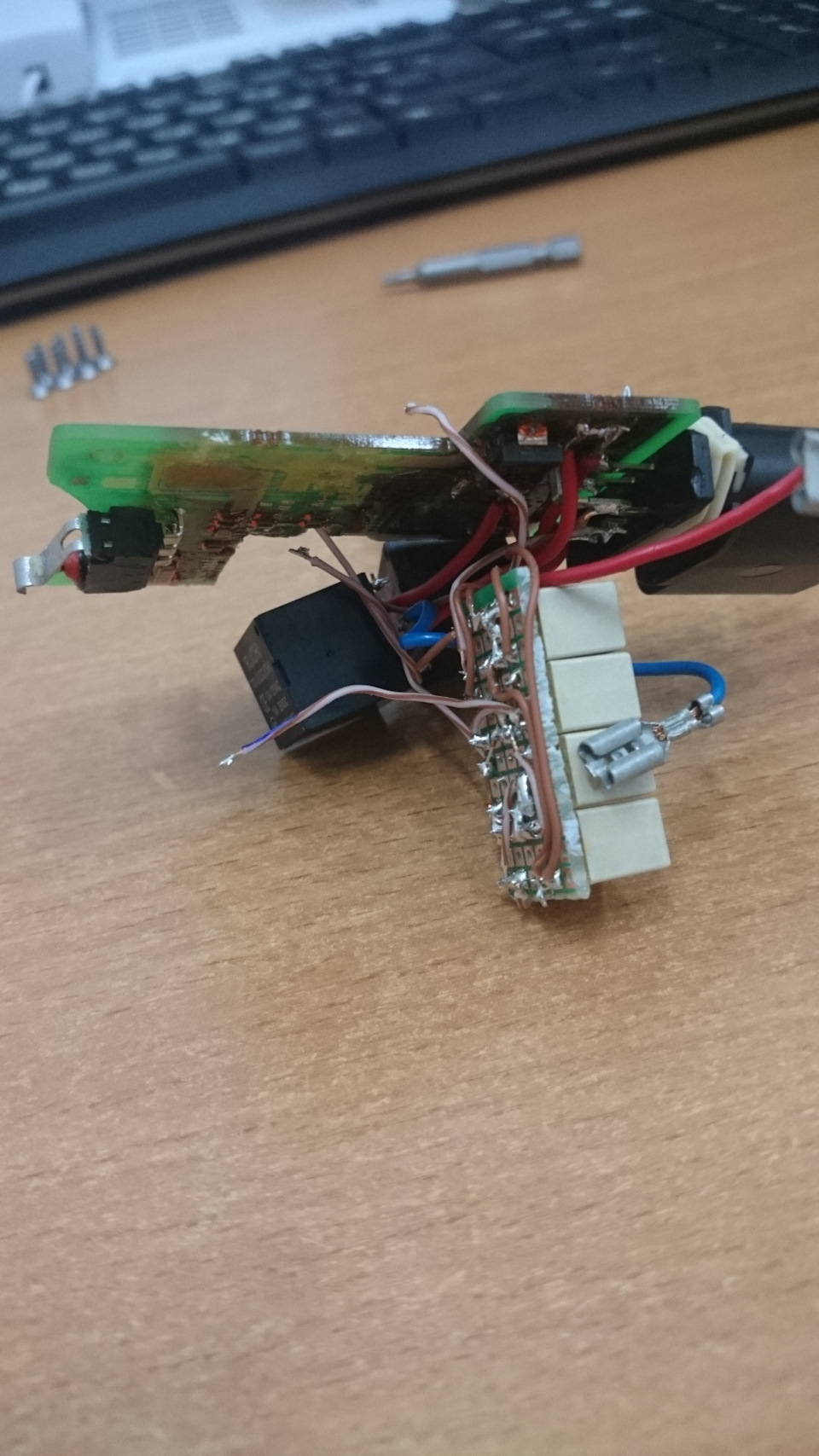

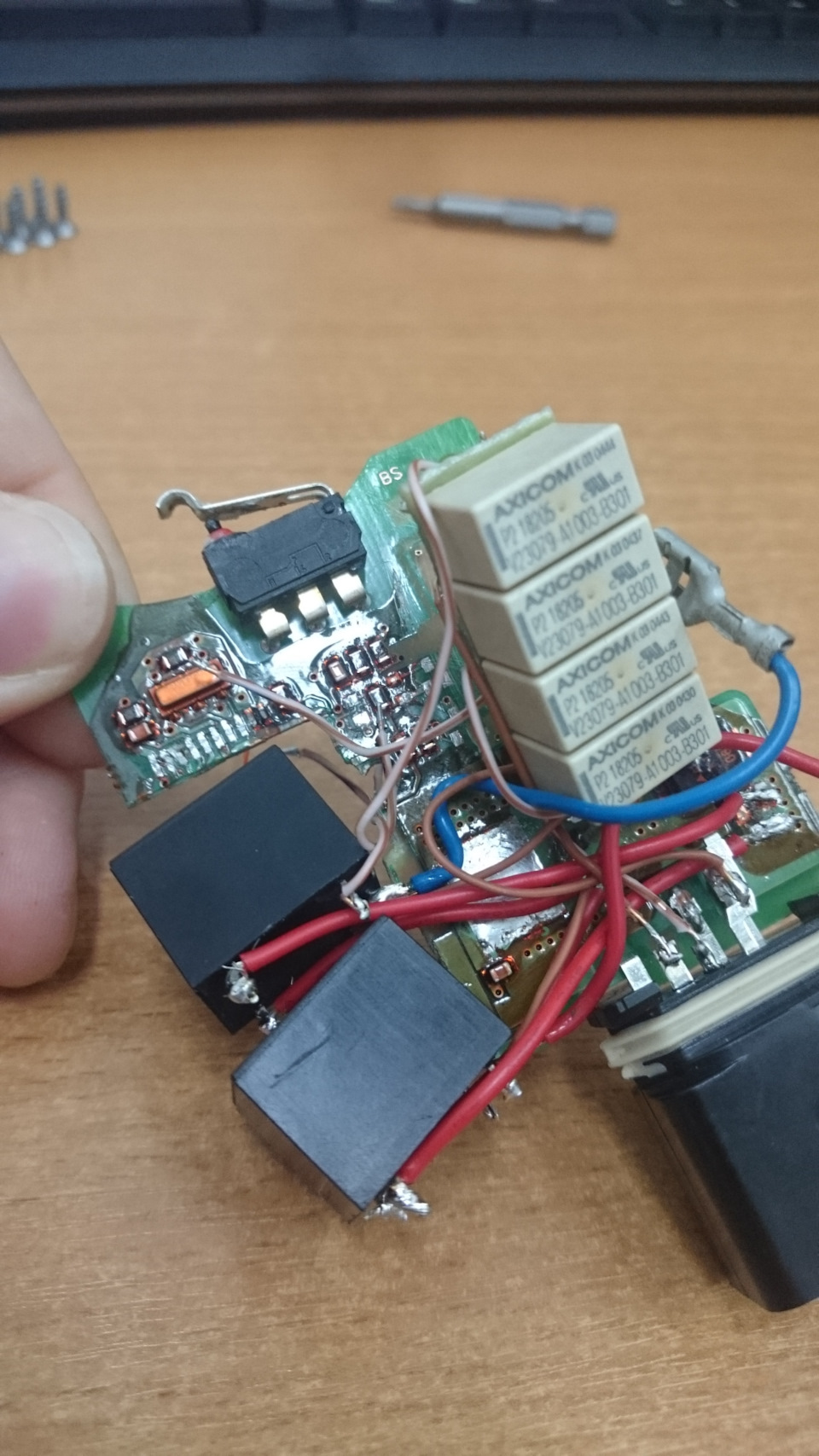

Изначально может показаться, что в принципе, функция доводчика замка элементарна и проста. Все что надо – просто дернуть за трос если замок закрылся не до конца. Поэтому, подумал я, ничего не стоит сделать самостоятельную релейную схему управления и безо всяких там микропроцессоров, контроллеров и пр. Но, как оказалось, все намного сложнее. Не буду расписывать всех нюансов, но алгоритм работы модуля доводчика получился довольно-таки объемным, а самой большой проблемой стало то, что концевики расоложенные в замке и передающие информацию о статусе замка, не позволяют точно отследить именно положение механизма дожима двери. Поэтому, после нескольких недель попыток, я решил отказаться от этой идеи, и искать готовые решения управления доводчиком.
Тут опять-таки есть множество нюансов. В заводском исполнении Ауди А8 D3 модулем доводчика управляет блок управления двери. Опять же не любой, а именно с поддержкой функции доводчика. Данные блоки управления, судя по отзывам, достаточно редкие и дорогие, и управляют сразу всеми механизмами, расположенными в двери. Так же, данные блоки управления общаются по CAN шине с остальными блоками управления автомобиля, и есть вероятность, что без CAN шины, работать откажутся. В общем, начитался я сколько бывает с ними проблем, даже у самих владельцев Ауди и решил с ними не рисковать. Тем более, я к тому времени уже нашел готовое решение по блоку управления доводчиком от тюнинг-ателье Auditoria. Да, получается не бюджетно(( но так как деньги на замки уже были потрачены, надо было доводить дело до конца.

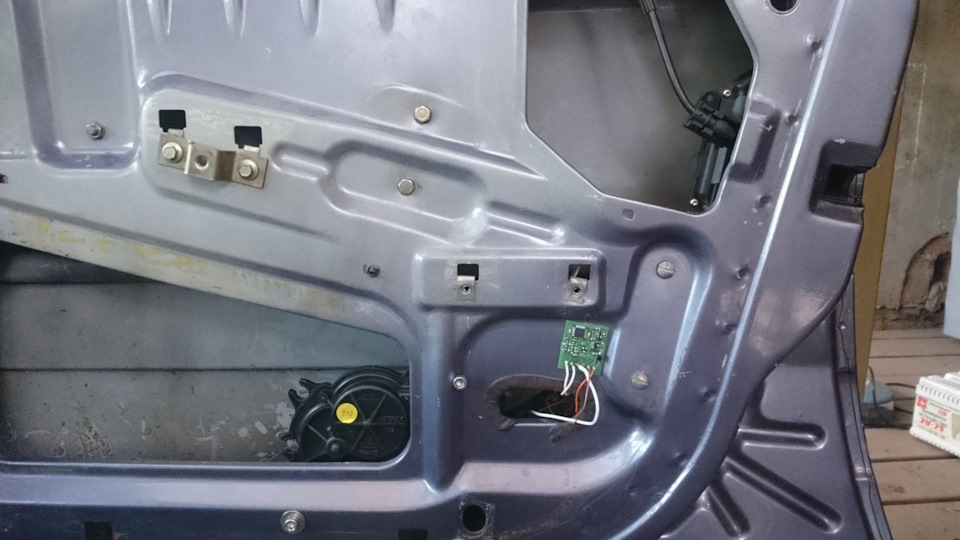

В итоге, забегая немного вперед скажу, что замки с данными блоками отработали уже год и проблем с ними нет.
Перейдем дальше, следующим шагом я приобрел замок передней правой (пассажирской) двери. Сначала я обратил внимание, что у него в отличии от водительского не 9 контактов, а 7. Куда делись два контакта я понял только когда уже взял его в руки. Дело в том, что на ауди, личинка для открывания двери ключом имеется только на водительской двери, а на пассажирской двери такой личинки нет, соответственно и замок чуть упрощенный и имеет только 7 контактов. Но на Волге то личинки с обоих сторон, и хочется сохранить весь заводской функционал, поэтому что? Правильно, надо найти замок с праворульной ауди, чтобы правая дверь стала водительской и имела личинку. Такой замок был найден в продаже, с праворульной ауди и с доводчиком, всего один на всю Россию, и я его купил. Номер замка 4E 2837016А. Когда я позже собирал второй комплект замков с доводчиками для одноклубника, такого замка в продаже уже не нашлось.
Что касается доработок замка по механической части:

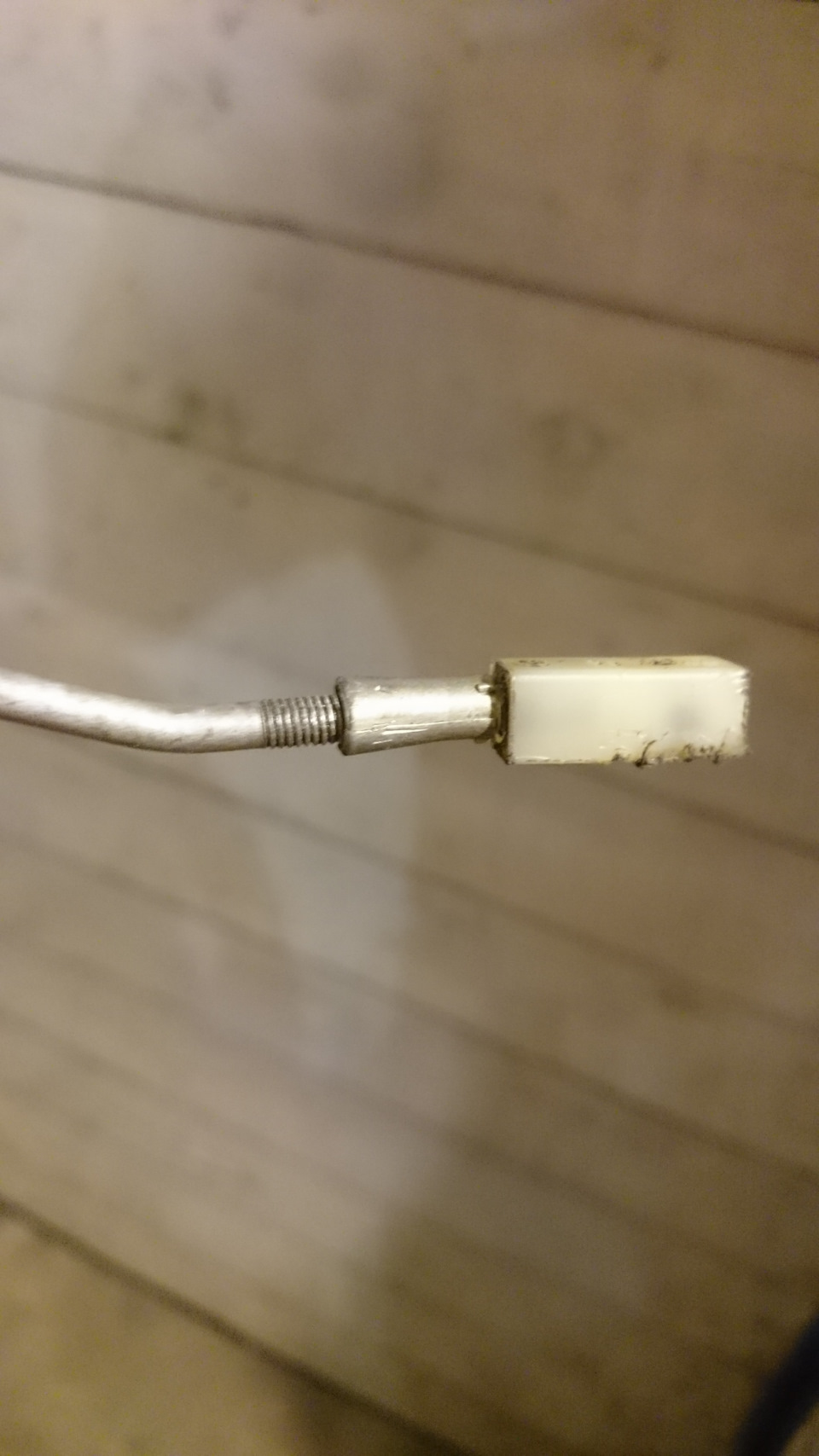

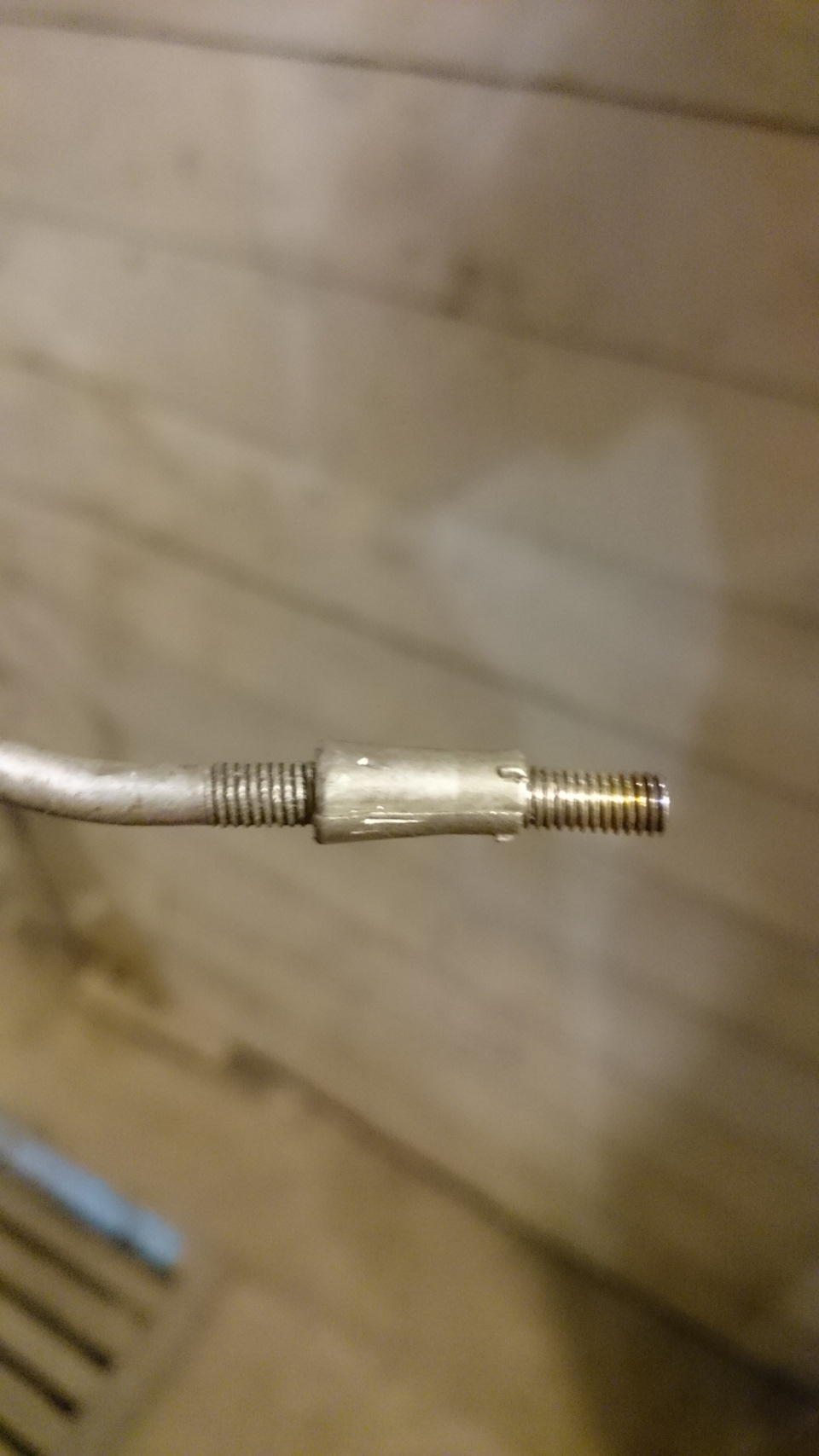

Для подключения наружной ручки открывания двери надо выточить наконечник с маленьким шариком на конце, как в оригинальном замке от Волги, и вкрутить его в рычажок для внешней ручки двери в замке Ауди. Такой наконечник я переточил из короткого шарикового наконечника для газового упора, он как раз имеет резьбу м8 и подходит к рычажку. Далее, этот шариковый наконечник должен вставляться в тягу от ручки, но как оказалось, тягу для этого надо все же чуть-чуть удлинить, приблизительно на 14мм. Сделать это можно любым для вас удобным способом.

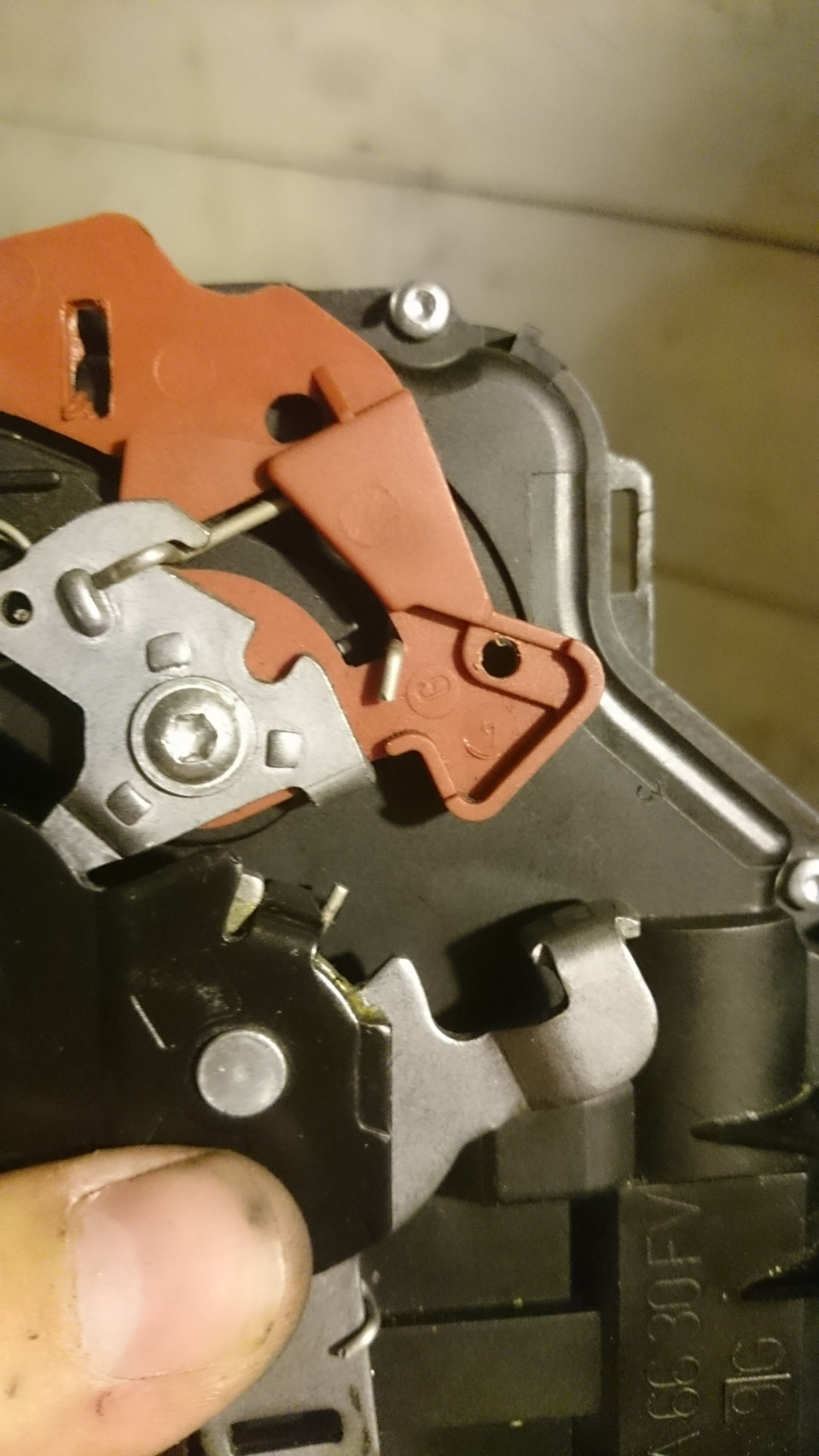

Для подключения тяги механической блокировки замка, надо просто просверлить отверстие(3-4мм) в пластиковом рычажке. Примерно в том месте, где она располагается в родном замке. Как оказалось – этого достаточно, тяга оттуда не выпадает, ей не хватает свободного места. Сперва я попытался переставить этот хитрый пластиковый рычажок с родного замка, но как оказалось, форма корпуса в этом месте у замков чуть-чуть отличается, и рычажок туда не переставить.

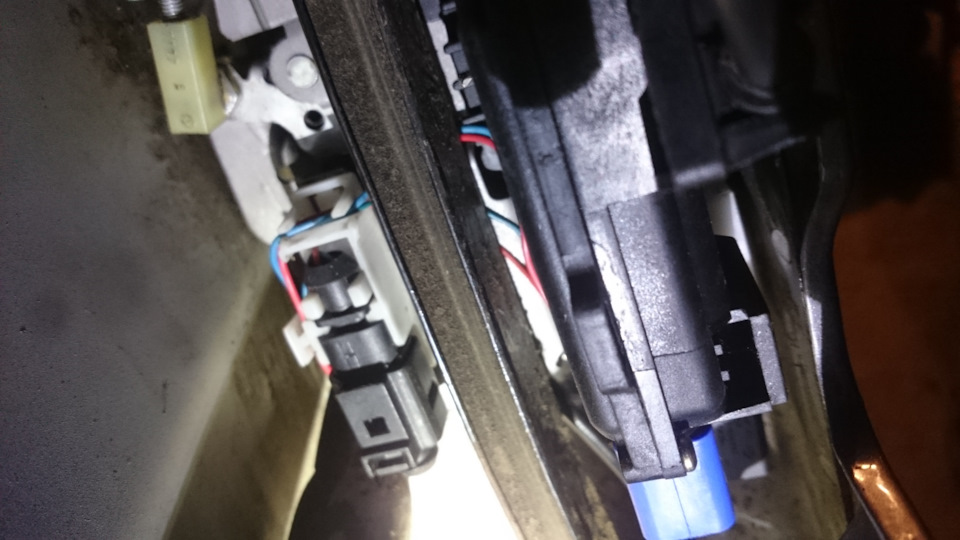

Для подключения внутренней ручки двери ничего делать не надо, все встает по штатным местам.
Итак, по номерам компонентов:
4E1837015А – передний левый замок 9 контактов (с личинкой)
4E2837016А – передний правый замок 9 контактов (с личинкой)
4E1837016А – передний правый замок 7 контактов (без личинки)
4Е0837059 – модуль доводчика (сам привод)
По номерам электрических разъемов для подключения:
1J0973715 – разъем (мама 10 контактов) для подключения к замку с 9 контактами
1J0973714 – разъем (мама 8 контактов) для подключения к замку с 7 контактами
1J0973713 – разъем (мама 6 контактов) для подключения к замку с 6 контактами (родной замок) и для подключения к модулю доводчика (приводу)
1J0973813 – разъем (папа 6 контактов) для подключения к родной проводке вместо родного замка
1J0973702 – разъем (мама 2 контакта) для подключения к замку (второй дополнительный разъем)
