Электропривод двери багажника — устройство, принцип работы и установка

Принцип работы и устройство электропривода двери багажника. Рассмотрим разновидности, возможно ли установить самостоятельно, цена набора для самостоятельной установки и видео.

Современные технологии в автомобильном мире развиваются огромными темпами. Датчики, камеры, системы безопасности с интеллектом и всевозможные ассистенты водителя. Этими вещами уже тяжело удивить покупателя, так как многие системы становятся стандартными для автомобилей. Одним из таких примеров можно считать электропривод крышки багажника. Название одно, а вот принципов реализации много, от элементарного нажатия на кнопку в салоне автомобиля, до бесконтактного или дистанционного открытия через специальное приложение.

Как правило, система электропривода крышки багажника устанавливается на топовые комплектации автомобилей или же опционально. Все же, помимо заводской установки, данный механизм можно установить самостоятельно даже на автомобили, где их никогда не было и не будет. Основой задачей данного механизма считается повышение комфорта, открывая дверь багажника и придерживаясь запрограммированных правил блоке управления.

Что такое электропривод крышки багажника

Электропривод крышки багажника — комплекс механизмов, которые могут открыть или закрыть крышку багажника без физического участия человека. В зависимости от устройства, производителя и пожеланий покупателя, электропривод может быть простым или же более сложным.

К простым вариантам относят комплекты, где активация происходит с кнопки в салоне или на крышке багажника. Более сложные системы электропривода крышки багажника управляются дистанционно через мобильное приложение или же бесконтактно с помощью датчиков. Соответственно, в зависимости от типа электропривода, строение будет немного отличаться, хотя общий вид и предназначение большой разница не покажут.

Основой задачей электропривода крышки багажника можно считать повышение комфорта для водителя и пассажиров. Водителю не нужно каждый раз выходить с салона, чтоб открыть или закрыть багажник, как это было раньше. Для пассажиров удобство в отсутствии необходимости физически открыть крышку багажника, а значит запачкаться или ложить покупки на дорожное покрытие. Для автомобиля это безопасность, ведь можно установить угол открывания крышки, тем самым обезопасив от удара в гараже или предотвратить защемление багажа в момент закрытия.

Устройство электропривода крышки багажника

Как уже говорили, в зависимости от вида электропривода, механизма так же будет отличаться. Для примера, рассмотрим самый простой и самый сложный комплект, а так же их основные отличия. Ведь именно из-за отличий и комплектации будет отличаться цена механизма.

Самым простым считается электропривод крышки багажника, который открывается и закрывается только с кнопки в салоне автомобиля. В комплект такой системы входит блок управления, кнопка, доводчики крышки багажника и непосредственно два подвижных штока. Если говорить о топовый вариантах электропривода, то помимо базового набора (самого простого механизма), производитель добавил датчики под задним бампером. Возможность открытия с кнопки пульта управления, а так же доработал программное обеспечение блока управления для доступа со смартфона.

Если с кнопкой и блоком управления понятно, то, как устроен сам механизм электропривода крышки багажника, который, по сути, выполняет физические действия. Внешне подвижной шток или как его иногда маркируют производители – телескопическая штанга, на первый взгляд особо нечем не отличается от газового, который может так же устанавливаться заводом, если конечно не сравнивать толщину самого штока. Внутри намного больше отличий.

Для симметричности и надежности принято устанавливать на дверь багажника две телескопические штанги. С одной стороны красиво, но главное надежно, так как петли двери не перекосятся и не порвутся от неравномерной нагрузки. Сам шток (телескопическая штанга) состоит из:

Именно этот механизм телескопической штанги считается основным или центральным во всей схеме. По размерам детали могут отличаться в зависимости от бренда, марки и модели автомобиля, но, основной принцип срабатывания неизменный, и в большей части одинаковый для всех автомобилей.

Принцип работы электропривода двери багажника

Разобравшись с устройством системы, с чего состоит электропривод двери багажника и как все выглядит, рассмотрим принцип работы. Как и устройство системы, принцип срабатывания электропривода двери багажника отличается. Все зависит от модификации, будь-то базовый вариант или же максимальный с кучей датчиков.

Самый простой вариант, где открытие и закрытие происходит с помощью кнопки, весьма прост, в плане принципа работы. В салоне возле водителя расположена кнопка активации механизма. Нажав кнопку, сигнал подается на блок управления и тот в свою очередь отправляет команду на срабатывания электродвигателя в телескопической штанге.

Как правило, никаких датчиков или ограничителей в таком комплекте электропривода крышки багажника попросту нет. Если набор штатный с завода, на крышке багажника устанавливается дубликат кнопки из салона, тем самым упрощая закрытие багажника. В ином случае закрыть можно снова нажав на кнопку в салоне автомобиля.

Другое дело, если механизм средней сложности с бесконтактным открытием. Таким набором могут удивить современные кроссоверы в топовых комплектациях. Чтоб открыть багажник, достаточно подойти к автомобилю сзади и поводить (покачать) ногой со стороны в сторону под задним бампером. Именно там чаще всего устанавливают датчики для активации механизма.

В таком случае, открыть багажник можно с кнопки в салоне, бесконтактным методом (за счет датчиков под задним бампером) или с помощью кнопки на брелке с ключами. Любой из перечисленных способов передает сигнал на блок управления. Основным отличием будет наличие разных датчиков и доводчиков. Владелец автомобиля может запрограммировать угол открытия крышки. Например, чтоб не зацепить потолок или ворота в гараже, или же не тянутся к кнопке для закрытия багажника.

Самым сложным считается механизм электропривода двери багажника с управлением посредством смартфона или удаленного доступа через Интернет. В таком случае автомобиль должен быть подключен к сети Интернет через мобильную связь или находится в радиусе действия собственной сети (по принципу Wi-Fi точки доступа).

Помимо срабатывания электропривода багажника от кнопки в салоне, с дисплея мультимедийки или бесконтактным путем, за счет датчиков под задним бампером, управлять можно с помощью смартфона, в том числе открывать замки в автомобиле. Как правило, такой механизм работает в паре с другими системами интеллектуального доступа.

Независимо от выбранного варианта и комплекта электропривода, механизм срабатывания на открытие и закрытие будет одинаковым или близок для всех моделей автомобилей. Получив сигнал, блок управления подает питание на электродвигатель в телескопической штанге. Электродвигатель вращаясь в заданном направлении начинает вращать ходовой винт. Винт в свою очередь вращает гайку, тем самым перемещая наружную трубу вперед или назад. Чтоб облегчить перемещение наружной трубы и уменьшить нагрузку на электродвигатель используется пружина.

За счет датчиков и заранее прошитых настроек, система понимает насколько нужно выдвинуть трубу, чтоб получить той или иной наклон крышки багажника. Что касается момента закрытия (запирания багажника на замок), то здесь однозначно нужен доводчик. Именно он обеспечивает плавный щелчок и долгосрочную работу механизма запирания.

Плюсы и минусы электропривода багажника

Кто бы, что не говорил, но плюсом у механизма электропривода двери багажника намного больше, нежели минусов. Во-первых, не нужно искать ручку или кнопку для открытия багажника, искать место, где положить багаж, чтоб не испачкать его и т.д. Во-вторых, намного проще открыть и закрыть багажник, а в случае защемление груза, система автоматически подаст знак и обратно откроет багажник.

С минусов электропривода багажника наверное основным считают скорость срабатывания. Кто-то может сказать, что медленно открывается или закрывается, другие же что это лишняя трата денег. Но самым частым минусом будут грязные датчики бесконтактного открытия. Если за ними вовремя не смотреть, то система начнет давать сбои и вовсе не откроет дверь багажника.

Видео-обзор электропривода крышки багажника Hyundai Creta:

Источник

Полный электропривод двери багажника

итак, вашему вниманию предлагается поделка под названием «автоматический электропривод открытия/закрытия двери багажника». выжимка предыдущих изысканий (раз, два, три, четыре, пять, шесть). эту штуку мне хотелось давно, лет шесть наверное. то более хотелось, то менее. я много прокручивал вариантов, искал успешные реализации. короче, никто такого не делал в законченном виде вроде кроме Нива777 (на петле-редуторе, да и то инфы было хрен да нихрена) и случайно на тытрубе увидель ролик с Приорой (там был привод типа «серп» от Аутлендера). вопчем сваял я полностью работающую конструкцию на двух 40-килограммовых приводах китайских и самодельном доводчике. на удивление оно работало хорошо, но ооочень медлеееено (открытие двери порядка 18 секунд). плюнув на финансы было решено ваять из нормальных компонентов — ибо электродверь уже не отпускала 🙂 так что можно считать, что это первая и пока единственная законченная конструкция подобного рода на Нивии. можно невозбранно троллить пафосных иномарковладельцев 🙂 «такая только у меня и у Майкла Джексона» (с) 🙂

основными узлами стал шпиндельный привод от Mercedes W166 (A1668900000, длина в разложенном состоянии по осям опор 640мм, ход 170мм) и комплект замка от BMW X6 F16 (51247397630, 51247318696). выбор основан исключительно на наличии деталей на близлежащей разборке. привод был куплен за 2 т.р. ввиду обрезанной фишки, замок за 5 т.р. при выборе привода можете исходить из того, что максимум, который можно воткнуть в кинематике «за верх кузова и низ двери» порядка 660мм. для управления была использована широко известная схема с реле ЗПТФ, доводчиком ЭСП и несколькими реле. потом уже выяснилось, что в доноре привода электропалка только одна, правая 🙂 слева стоит обычный упор. справится ли с нивской дверь один привод от других машин я не знаю. но во избежание рассинхрона при отсутствии блока, отслеживающего кол-во оборотов (в каждом приводе в теории встроен датчик Холла для подсчета оборотов и иногда второй для отслеживания направления вращения), идеально ставить один привод.

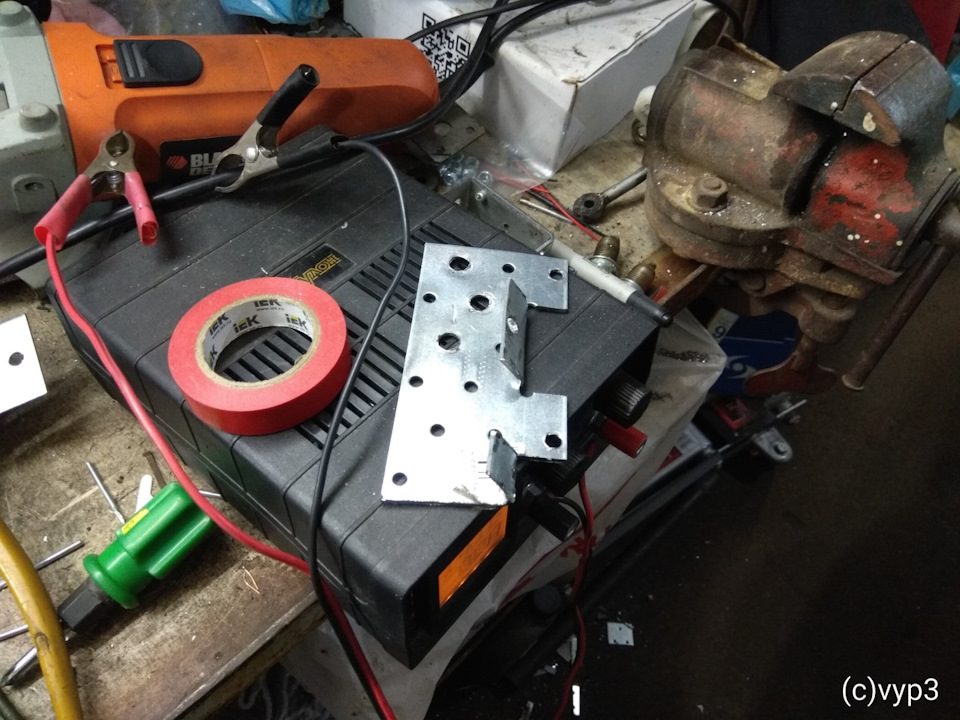

теперь как это было сделано. весь металл и крепеж покупался в мерлене из-за простоты покупки и отсутствия сварки в условиях гаража. сначала нужно изготовить места крепления привода. из двух мерленовских пластин вырезаем площадку:

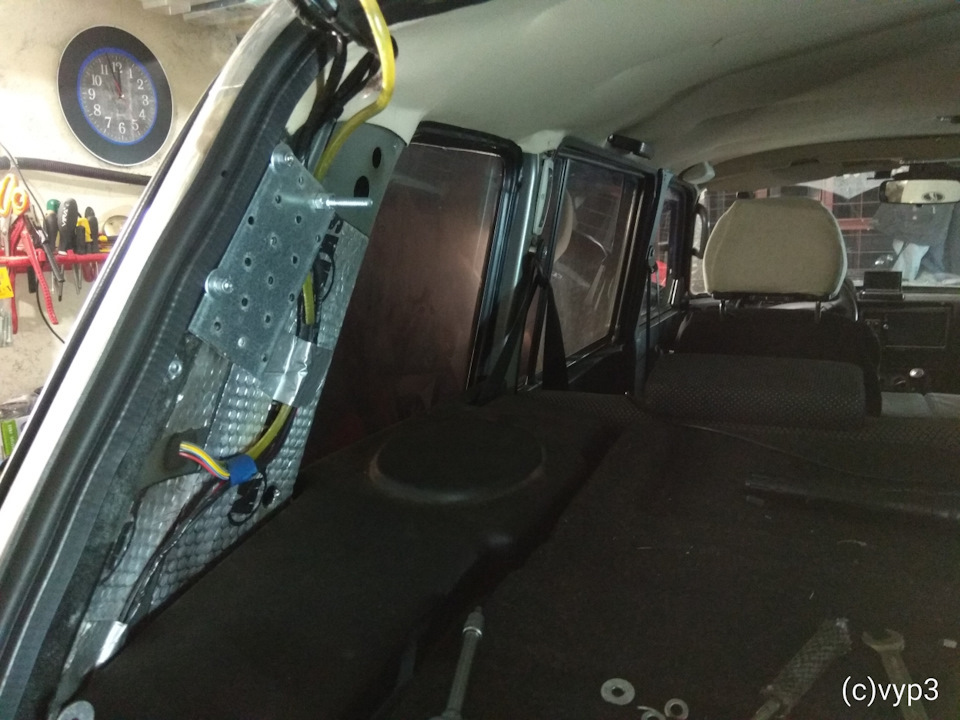

на стойке кузова монтируем три резьбовых заклепки:

на двери монтируем кронштейн (опять же из мерленовского уголка с прорезью для регулировки) на заклёпках:

из шарового болта лапки сцепления ваз2101 путём обтачивания делаем две опоры для привода (диаметр родного шара 13мм):

всё было неплохо с этими опорами. пока я не решил опробовать изделие на заведенной машине 🙂 т.к. самодельные опоры получились короче, то я, недолго думая, сточил дремелем немножко привода. а у этой мериновской палки оказался какой-то просто конский крутящий момент. и в момент, когда палка остановилась в верхнем положении, её просто выдернуло из этой опоры. поэтому не трогайте родного крепления — за счет глубокой посадки там получается фиксация от выворачивания. пришлось пойти на варварство и посадить привод по старому варианту — на шпильку. заодно усилив кронштейн:

теперь оно там не болтается. вообще, если брать привод от донора, в котором их два на дверь, то, наверное, они не такие мощные. ну и не зря в родных блоках при подходе к крайним положениям уменьшается скорость работы. мне пришлось даже врезать в разрыв питания привода резистор от печки, иначе дверь просто улетает к чертям собачьим. потом додумаю, как сделать притормаживание нормально, ибо даже этот резистор не сильно умеряет прыть привода.

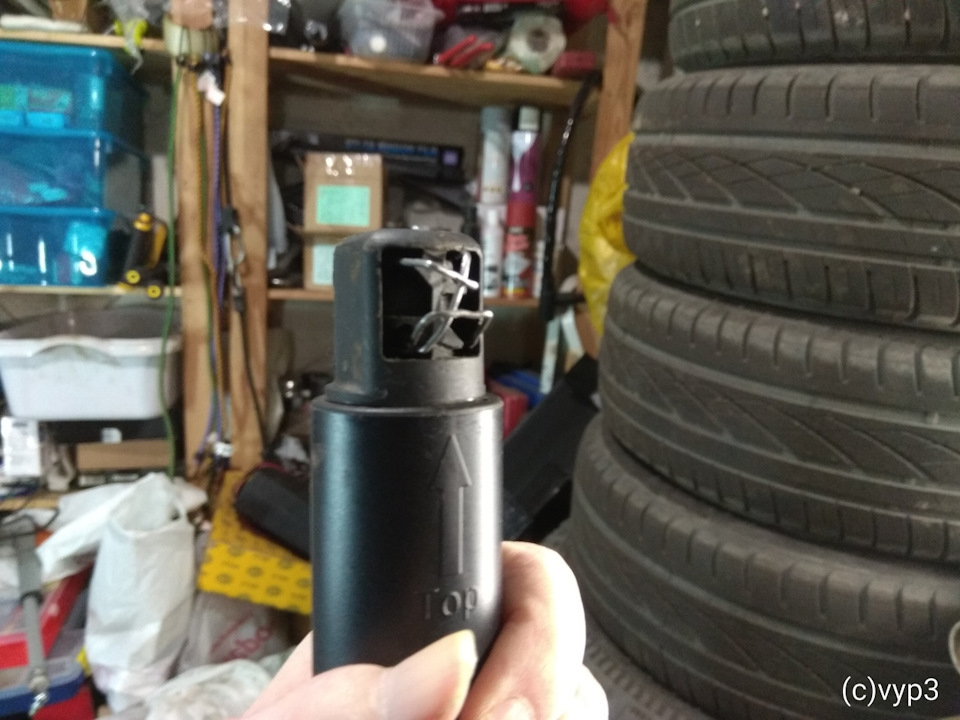

уберите детей и слабонервных от экранов 🙂 как вырывает палку — oops, breakdown:

из скрепки делаем отсутствующий фиксатор опоры (по образцу присутствующего):

на второй стороне оставляем родной газовый упор для сглаживания отскоков электропривода. для симметрии и эстетики нужно будет этот привод тоже горизонтально прикрутить и, видимо, подлиннее упор взять — родной 450мм, не смотрится по сравнению с мериновской палкой.

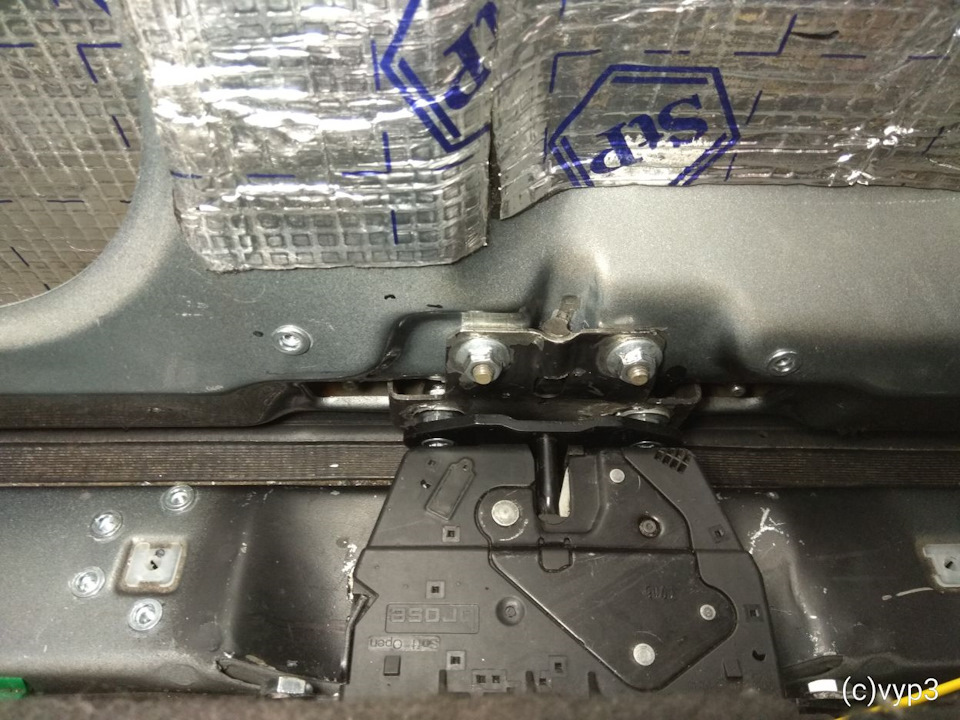

монтаж замка производим на переходной пластине:

сверху замок прижимается планкой (не было возможности сделать достаточно жесткую пластину):

для изготовления ответки срезаем с родной нивской петлю и через дистанционные гайки прикручиваем ответную часть замка от Лада Калина (регулировка будет производиться теперь только ответкой, поэтому делаем прорези для перемещения по горизонтали, сила прижима двери будет регулироваться толщиной проставок — мне хватило толщины одной гайки):

т.к. комплект замка достался мне без косы, то пришлось сколхозить свой жгут:

замок подключается по такой схеме:

комплект по сути автономен и может использоваться и без электропривода крышки, достаточно подать на него питание и плюсовой импульс для открытия замка.
собираем т.н. блок автоматики:

дополнительно можно прикрутить защиту от открывания на ходу — ну условную, надо сказать, защиту:

при включенном зажигании и не поднятом ручнике цепь питания разрывается. к сожалению в моём случае систему «открываю багажник ногой» без кейлесса в сигналке прикрутить нельзя. ну вернее можно, но сложно. пока думаю над этим.

шоп я ещё раз за это взялся — нуегонахрен 🙂 но мимо проходящий народ косится весьма подозрительно — это прикольно 🙂

Источник

Как сделать автоматическое открытие крышки багажника на универсале, хэтчбеке или лифтбеке

Владельцы автомобилей Лада Калина, Приора или XRAY в кузове универсал или хэтчбек знают, что крышка багажника в грязную погоду сильно марается. В этом случае будет полезна доработка, которая позволит двери багажника самостоятельно подняться без рук, что позволит сохранить их чистыми.

Потребуется: две пружины необходимой жесткости (например, от зонтика или клапанов ВАЗ 2101 или 2108).

Необходимо снять верхние крепления амортизатора пятой двери и вставить на шток одну или две пружины. При необходимости сверху и снизу пружины устанавливаются шайбы, защищающие амортизатор или лакокрасочное покрытие от повреждений. Аналогично проделать операцию с другой стороны.

Жесткости пружины должно хватать на то, чтобы подкинуть крышку багажника на высоту, на которой ее подхватят газовые упоры и поднимут дальше вверх. Стоит учитывать, что после такой доработки для закрытия багажника придется прикладывать небольшое усилие.

Для универсала Лада Калина или Приора подойдут пружины от зонтика с 8-10 витками.

Владельцы хэтчбеков (Приора, Калина или XRAY) могут использовать более короткие и жесткие пружины от клапанов от ВАЗ 2101 или 2108. Для Гранты лифтбек пришлось дополнительно установить пару газовых амортизаторов багажника Fenox A910001.

А для вас есть необходимость в автоматическом поднятии крышки багажника? Будете ли вы модернизировать конструкцию таким образом? Напомним, для владельцев седанов существует аналогичная доработка (для Гранты или Приоры). Кстати, если дворник пятой двери плохо чистит, то причина может быть не в щетке, а в поводке.

Источник

Приобретение и установка электрического привода двери багажника

Запоздал с отчётом, но лучше поздно, чем никогда…

Комплект включает всё необходимое и очень качественно изготовленное. Доволен на 70 тыр! а по деньгам около 25 тыр тогда обошлось с доставкой.
Брал на Ибэе, сделано качественно (присутствует стойкое ощущение, что привода эти сейчас ставят на CR-V 2017-18 модельного ряда), все проводные разъемы подключаются и не влияют на существующую проводку авто, кнопка управления и у водителя, и на самой двери, можно открыть дистанционно со штатного брелка, предварительно сняв с охраны — 3 нажатия кнопки открытия дверей — каждое нажатие подтверждается одинарным морганием стоп-сигналов. Сейчас подобный девайс стоит около 30-32 тыр, но при желании можно поискать ещё на Али.

Возможности:
1. Программируется высота поднятия. (в любой момент можно перепрограммировать на другую высоту)
2. Защита, если препятствие при закрытии
3. Звуковое и световое предупреждение при открытии-закрытии
4. Блокировка открытия, если в АКПП не поставил в Р паркинг
5. Если стоит Смарт система безопасности с бесключевым доступом, то без смарт ключа в руке багажник не откроется.

Комплектация включала в себя подробную пошаговую инструкцию по установке и подключению. По ссылке найдёте версию Инструкции PDF, которую продавец прислал по первой просьбе, а так же несколько фото и видео установленного у меня привода и как это работает.

Как работает у меня:

Позднее, когда всё уже было установлено и работало, нашёл от наших братьев видео полного процесса установки системы.

Источник

Автоматическое открытие багажника с брелка, новые газовые упоры, мелочи. Рассуждение

Шо то меня попёрло на длинные статьи. Многабукоф будет, если что =)))

Первая версия автооткрытия багажника было неполноценной: нельзя было открыть заднюю дверь с пульта или кнопки на двери.

Хочу напомнить, что последствия неудачного опыта с китайскими газовыми упорами вышли мне боком, многие помнят.
И, кстати, не только у меня такая же херня случилась ; ) не помню у кого ещё… Пусть отзовётся!

Решил для себя ещё раз, что лучше оригинала только новый оригинал. Я то винил во всём дешевизну… Но, как я потом понял, проблема была не только в этом.

Вообще я искал ОЕМ газовые упоры, код которых 1J6 827 550 C, но цена кусалась — 67 евро за оба. Это ладно, в Литве один стоит 54.

@х**ть можно просто. Это за комплект почти 110 евро! ЗВЕРСТВО!

В Германии очень часто физ. лица продают новые, оригинальные запчасти по цене меньшей дилерской. Я на такие ништяки охочусь. Охотился и на упоры, но, увы, нифига не попадалось. Пользованные брать не хотел. Ибо новый и есть новый.

Через некоторое время я забил… Думал думку, почему с кнопки из салона и с брелка не работает. Литовцы мне объясняли, что нужно менять блок комфорта с цифрами 214-01. Я такой тоже искал. Без результатов. И очень хорошо. Позже выяснилось, этого делать не нужно — блок комфрта можно перепрограммировать.
Познакомился с немцем, который за 10 евро это и сделал. Как это делать — я хз, не спрашивайте =))

И вот он то мне и посоветовал вбить погуглить «Stabilus 6539NS«.
Вот, ссылка на eBay.

25 евро и у нас точно такие же упоры, как и те, что у дилера за 67 евро.
Пара пруфоф
