Устройство промышленных бетонных полов для производственных помещений — технология изготовления
Устройство промышленных бетонных полов – сложная и ответственная задача, реализация которой предполагает наличие четкой последовательности всех этапов и обязательность соблюдения технологии.
Полы из бетона промышленного типа должны быть максимально прочными, способными выдерживать большие эксплуатационные нагрузки, вибрации и т.д. Обустраиваться промышленные бетонные полы могут как внутри помещения, так и снаружи.
Используются такие полы в различных отраслях производства для торговых залов, складских помещений, цехов, холодильных камер, парковок, заводов и предприятий. Чаще всего помещения с промышленными полами обладают огромными площадями, требуют наличия крепких и надежных оснований, не предполагающих использование дополнительных отделочных материалов.
В процессе выполнения покрытия очень важно, чтобы технология была соблюдена полностью и четко, какие-либо отклонения от заданных параметров и нарушения не допускаются, так как в сложных условиях эксплуатации пол мгновенно придет в негодность и может стать причиной дополнительных затрат, опасных ситуаций.
Виды промышленных бетонных полов
В создании бетонных производственных полов особо сложного ничего нет – все они предполагают заливку песчано-цементной смеси на поверхность с уложенной на нее предварительно сеткой из металлических прутьев. Но вот методов обработки, рецептов приготовления бетонного раствора, типов заливки существует множество, в связи с чем полы промышленного назначения классифицируют по разным критериям.
По числу слоев заливки бетона полы могут быть одно/двухслойными, что напрямую влияет на прочность. Однослойными делают полы для помещений с не очень высокими требованиями по прочности.
По наличию армирования полы могут быть упрочненными стальными стержнями либо заливаться без них. Стальная сетка может не применяться в частном строительстве, а вот промышленные полы всегда заливают с арматурным каркасом, который существенно повышает прочность пола и стойкость к высоким нагрузками.
Технология устройства производственного бетонного пола
Устройство бетонных полов промышленного типа должно осуществляться с точным соблюдением всех требований технологии и правил, ведь служить такое покрытие будет в сложных условиях, воспринимая немалые нагрузки и испытывая различные воздействия. До того, как приступать к работам, необходимо все тщательно изучить.
Подготовка основания
Чаще всего промышленные бетонные полы обустраивают по грунту. Сначала размечают и тщательно выравнивают поверхность, найдя наиболее высокую точку основания и ориентируясь по ней (в некоторых случаях могут потребоваться срез или досыпка грунта). Далее почву обязательно тщательно трамбуют.
Нужно помнить о том, что производство бетонного покрытия меньшей толщины в сравнении с той, что указанна по проекту, недопустимо. Как правило, промышленные покрытия предполагают толщину слоя заливки бетона минимум 10 сантиметров, если же заливка осуществляется по песку – то 15-25 сантиметров. При укладке по песку также важно слой тщательно утрамбовать.
Далее размечают уровень пола по стенам, укладывают слой гидроизоляции, армируют пол. Заливка осуществляется по маякам – обычно применяют металлические профили, которые монтируют на горки (лепешки) из гипса. Для комфорта в работе по бокам маяков можно вкрутить саморезы, так удается более точно регулировать их высоту.
Заливка пола
Армирование выполнять нужно обязательно, ведь речь идет о промышленных полах, которые будут воспринимать немалые нагрузки. Для обычных полов подойдут арматурные стержни сечением 8 миллиметров, если нужна повышенная прочность, выбирают прутья диаметром 16 миллиметров. Величина ячеек сложенной из прутьев сетки – 10 х 10 или 15 х 15 сантиметров.
Заливка бетона осуществляется после его приготовления или поставки на объект с завода в автомиксере (такой вариант более актуален, так как позволяет за раз заливать большие площади пола). Заливку начинают с самого отдаленного от входа угла помещения, подавая раствор на пол и разравнивая его правилом.

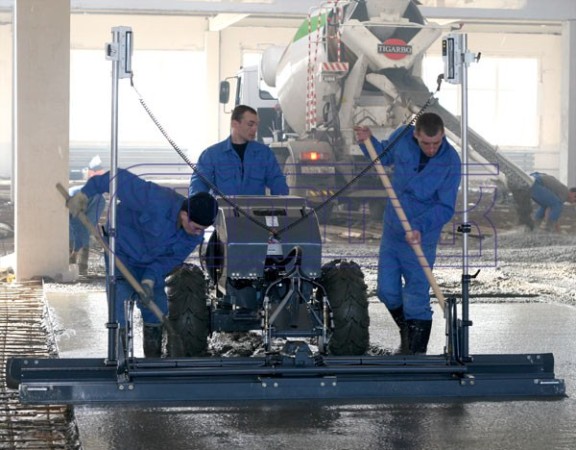

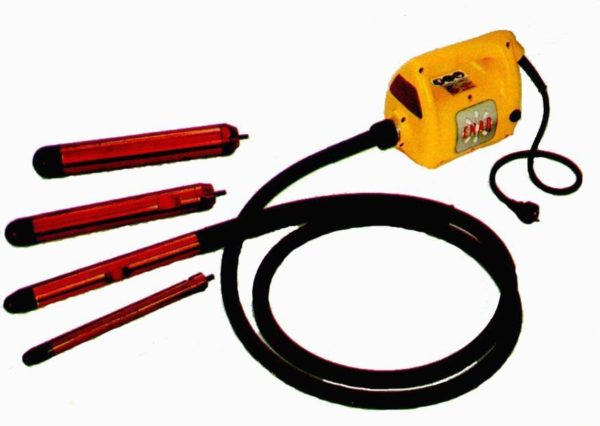

После заливки и разравнивания бетон трамбуют с применением виброрейки или глубинного вибратора. Чтобы обеспечить равномерное испарение воды, желательно верхний слой бетона периодически смачивать.
Упрочнение бетонного пола
После того, как пол залит, желательно его упрочнить топпингом. Это специальная смесь из цемента и других составляющих, призванная повысить прочность и стойкость к износу пола, а также уменьшить количество пыли и придать гладкость. В Москве и регионах можно найти топпинги различных производителей и типов. Для работы с ними применяют специальные дисковые затирочные машины.

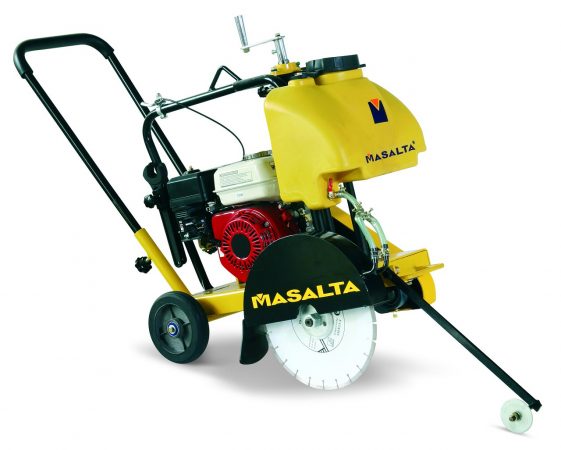

В течение полутора суток после шлифовки желательно сделать деформационные швы. Для нарезки применяют алмазные диски, швы делают глубиной не более 3 сантиметров. Между разрезами нужно правильно высчитать оптимальное расстояние (обычно равно 30 показателям толщины слоя, но лучше ориентироваться на нормы).
Бетонные полы
Бетонные полы для промышленных объектов
Бетонные полы специального состава обустраиваются в торговых центрах, производственных помещениях и общественно-развлекательных учреждениях большой площади. Готовое покрытие служит достаточно долго, не крошится и не трескается, и при этом сохраняет первоначальный привлекательный вид в условиях агрессивной эксплуатации. Бетон может быть основой под топпинг либо выступать самостоятельным материалом для создания ровной гладкой поверхности.
Добавление разных компонентов ускоряет затвердевание смеси, повышает прочность готового покрытия, исключает скольжение и пылеобразование. Поверхность не требовательна в уходе, не боится влажности и грибка, отличается экологической чистотой и служит десятилетиями.
Можно заказать и наливной бетонный пол. Второй вариант наиболее популярный, поскольку прост в укладке. Самовыравнивающиеся смеси создают идеальную поверхность и отличаются высокими декоративными качествами. По сравнению с наливным, простой бетонный пол быстро стирается, пылит и покрывается трещинами, поэтому его заказывают по большей части для подсобных и складских помещений с небольшими нагрузками на пол.
Формирование цены промышленного бетонного пола
В компании «Конкрит флор» можно заказать устройство промышленных бетонных полов по выгодным ценам. В этом вопросе не стоит гнаться за дешевизной — первоклассный материал и безупречная работа профессионалов не могут стоить дешево. Если есть необходимость выполнить работы в рамках определенного бюджета, наши специалисты предложат приемлемое решение без потерь в качестве результата.
Бетонные полы на производстве
Устройство бетонного основания у корта
Устройство бетонного пола в магазине
Если планируется заказать бетонный пол, следует знать, что цена услуги будет включать в себя проектирование, т.е. учет предстоящих нагрузок и условий эксплуатации, и цикл работ, связанных с обустройством пола, от доставки материалов до нанесения финишного слоя и сдачи объекта. Профессионально выполненное покрытие с точки зрения экономии будет максимально выгодным, поскольку прослужит долгие годы, неоднократно окупая затраты. В окончательную цену входит также стоимость материалов, транспортные расходы и затраты на необходимое оборудование.
Особенности устройства бетонных полов: основные слои
Монтаж бетонного пола осуществляется с учетом особенностей грунта. Технология подразумевает последовательное создание четырех слоев:
Это основные слои современных промышленных бетонных полов, но в каждом отдельном случае их состав варьируется под задачи и бюджет.
Выбор технологии и принципов укладки
Как упоминалось выше, стоимость бетонных полов зависит от выбора конкретного вида материалов и технологий.
Наши видео
Как обустраивают промышленные бетонные полы
Говоря про промышленные бетонные полы, нельзя не отметить, что заливка бетона — это не единственный трудоемкий процесс. Готовое изделие представляет собой монолитную плиту, которая армируется с расчетом планируемых нагрузок и прочности основания. Именно с подготовки основы и начинается вся работа. Возводится опалубка и\или «отсыпка» по заданной высоте. Следом устанавливается и вяжется арматура. На этом этапе вся площадь поверхности разбивается на участки т.н. «карты» под предстоящую заливку. Приваривают маяки к кронштейнам, закрепленным в основании.
Бетонные промышленные полы
Автор: Николай Стрелковский
Сегодня бетонные промышленные полы в производственных цехах выглядят как идеальные стяжки, имеющие ровную, практически зеркальную поверхность. Обустройство таких полов вручную не проводится – для этого используется специальное оборудование и разного рода инновационные приемы.
Бетонные промышленные полы
Устройство промышленных полов
Отличительной чертой промышленных полов является высокая прочность, которая достигается путем втирания в свежезалитую бетонную стяжку специальных укрепляющих веществ. В дополнительной защите такие полы не нуждаются, из-за чего и столь распространены на объектах промышленного типа.
Использование упрочнителя (его еще называют топпингом) повышает прочность и износостойкость покрытия, благодаря чему увеличивается эксплуатационный срок. Более того, поверхность не деформируется со временем даже при сильных механических нагрузках, воздействии агрессивных веществ, перепадах температуры и т. д.
Обратите внимание! Каждый из этапов обустройства такого пола (в том числе подготовка основания) должен полностью соответствовать СНиПу, а также проекту, который был составлен ранее.
Полы. Свод правил. СНиП 2.03.13-88
РЕКОМЕНДАЦИИ по проектированию полов (в развитие СНиП 2.03.13-88 «Полы») МДС 31-1.98

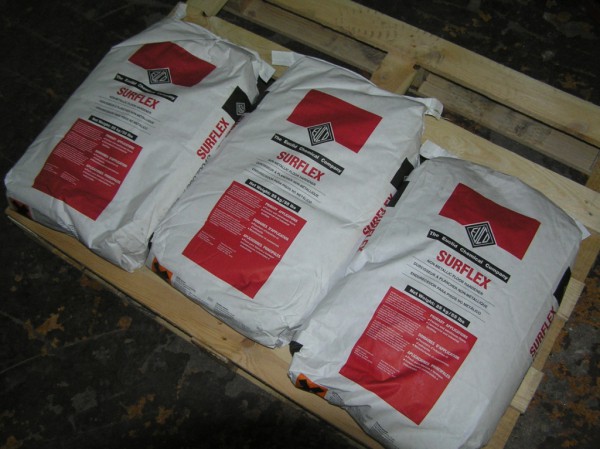

Сама укрепляющая смесь включает в себя такие компоненты:

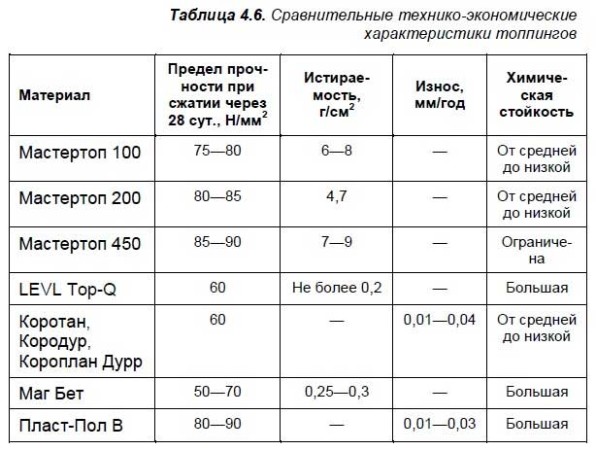

Обратите внимание! Средний расход топпинга колеблется в пределах 3-9 кг/м², но более точная цифра зависит от предполагаемой нагрузки.
Промышленный пол – это многослойная конструкция, в которой каждый слой играет очень важную роль.

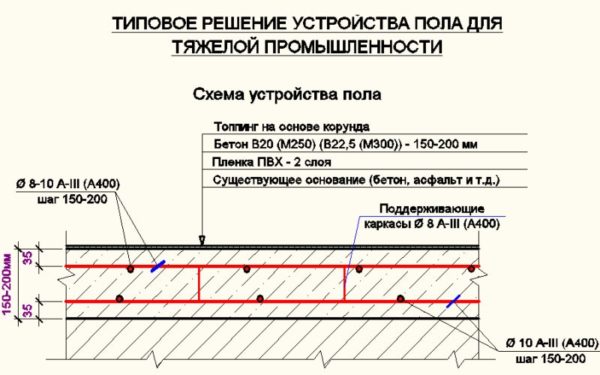

Схема устройства промышленного пола

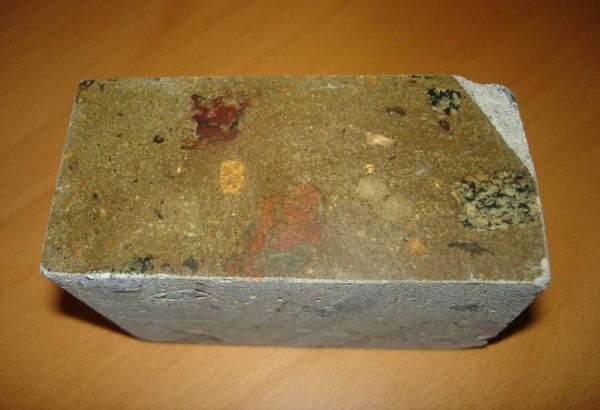

Покрытый топпингом бетон
Сферы применения
Как уже отмечалось, промышленный пол может использоваться на производственных цехах и объектах промышленности. Но помимо этого, такой пол встречается в:
Основные виды промышленных полов
Существует несколько категорий таких полов.

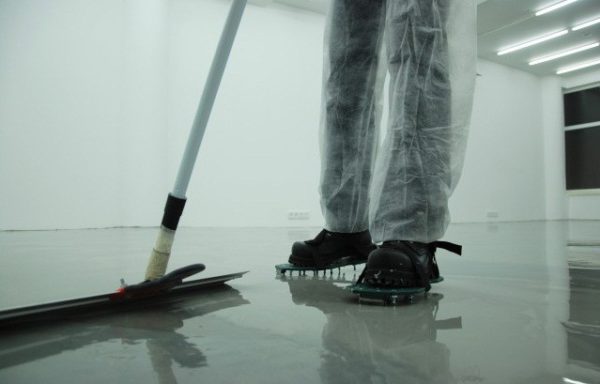

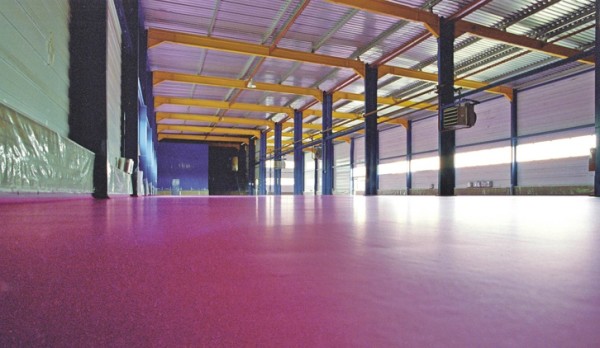

Наливные промышленные полы
Если же рассматривать такие полы с точки зрения обустройства, то они могут быть сухими и жидкими (наливными).

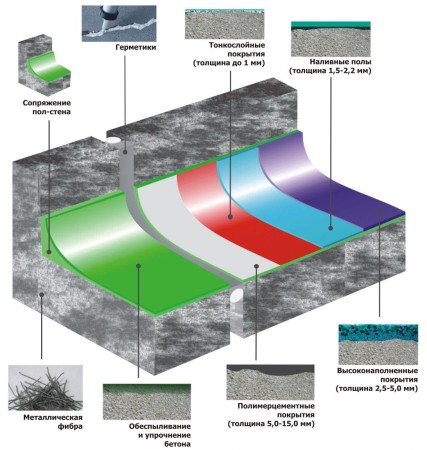

Виды промышленных полов
Инструкция по созданию бетонного промышленного пола (сухой топпинг)
Сразу оговоримся, что сооружение такого покрытия требует тщательной планировки, аккуратности и, разумеется, значительного опыта в области строительства. Да и сам процесс укладки достаточно сложный.
Этап первый. Подготовка оборудования
Все оборудование, которое будет использовано в работе, должно быть только качественным – это позволит залить большую площадь в кратчайшие сроки. К такому оборудованию относятся:

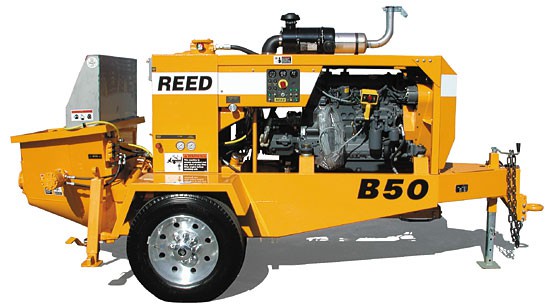

Оборудование для бетонных полов
Этап второй. Разметка уровня
Чтобы будущий пол был максимально ровным, еще на этапе подготовки следует разметить «нулевой» уровень, то есть линию, от которой будет заливаться бетон. Для этого определяется общая толщина «пирога», затем от нижней точки входного проема отмеряется вверх ровно 1 метр и на этой же высоте ставится первая отметка. Далее, используя уровень, аналогичные метки ставятся по всему периметру. От этой линии опускаются вниз на 1 метр и, сделав соответствующее количество меток на этой высоте, соединяют их при помощи отбивочного шнура в единую линию. Эта линия и будет «нулевым» уровнем.
Обратите внимание! Если площадь заливки небольшая, то вместо лазерного уровня можно использовать обычный, водяной. Хотя скорость разметки в таком случае снизится в несколько раз.
Этап третий. Подготовка основания
Промышленный пол можно укладывать как на грунт, так и на уже имеющееся основание. Если укладка будет выполняться с нуля, то вначале грунт по всей площади заливки тщательно утрамбовывается. Далее поверхность засыпается песчаной «подушкой» толщиной в 20-25 см, смачивается водой и повторно трамбуется. Песок укрывается слоем щебня.

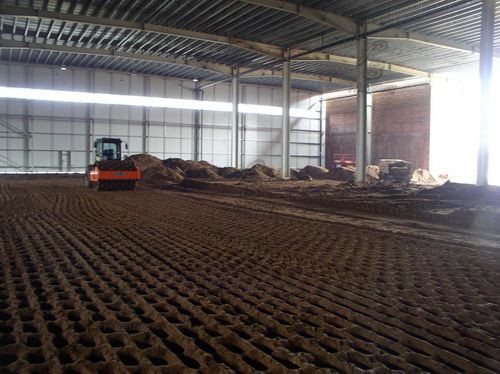

Подготовка грунтового основания
Обратите внимание! В домашних условиях, где площадь помещения не очень большая, равно как и планируемые нагрузки, можно засыпать что-то одно – щебень или песок.
Если пол будет укладываться на старое основание, то подготовительные мероприятия также должны проводиться. Вначале пол осматривается на предмет отверстий и трещин. Если таковые обнаруживаются, их следует расширить и заделать ремонтным раствором. В результате должно получиться ровное основание, без перепадов. В отсутствие возможности проведения ремонтных работ основание следует демонтировать при помощи перфоратора или лома.
Этап четвертый. Гидроизоляция

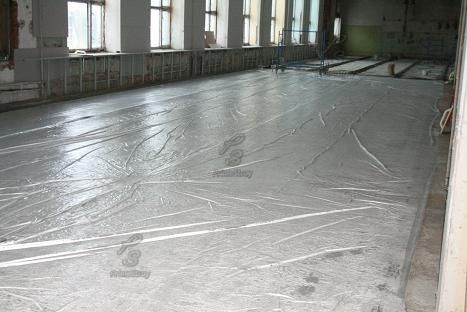

После подготовки основания горизонтальность поверхности проверяется с помощью уровня, затем укладывается гидроизоляционны й слой – материал на основе битума, полимерная мембрана или же плотная полиэтиленовая пленка толщиной в 200 микрон. Материал укладывается с нахлестом минимум в 15 см, а также заводится на стены на 10 см. Все стыки проклеиваются липкой лентой.
Если бетон будет заливаться на готовое основание, то можно обойтись и без гидроизоляции – раствор будет заливаться непосредственно на щебень, поверх которого уложена армирующая сетка.
Обратите внимание! Если площадь достаточно большая, то ее разбивают на «карты» – одинаковые прямоугольники, размеры которых зависят от производительнос ти рабочих и шага колонн (одна «карта» должна заливаться за один, максимум за два захода). Рекомендуемые размеры – 6 м.
Этап пятый. Армирование
Арматурный каркас для пола
Для армирования используется стальная арматурная сетка с крупными (20х20 см) ячейками и толщиной прутов минимум в 1 см. Она немного приподнимается над основанием (примерно на треть толщины всего «пирога»), для чего в нескольких местах подкладываются деревянные или металлические подложки (их называют «стульчиками»). Хотя специалисты не советуют использовать дерево, ведь в будущем оно сгниет, а вместо «стульчиков» образуются пустоты. Также важно, чтобы сетка не соприкасалась со стенами и устанавливалась в 2 см от них.
Если арматура укладывается на «карты», то ее устанавливают между ними с небольшим нахлестом и соединяют мягкой проволокой.
Этап шестой. Приготовление раствора и заливка
Бетон можно заказать у строительной фирмы, а можно и приготовить самостоятельно (если помещение небольшое). Для этого смешайте цемент, щебень и просеянный песок в соотношении 1:6:3 (если используется «трехсотый» цемент). Если марка цемента будет другой, то пропорции могут несколько поменяться.
Объем воды в идеале должен равняться ½ объема цемента. Чтобы раствор не был испорчен, вначале смешиваются сухие компоненты, затем небольшими порциями заливается вода. Каждый раз раствор тщательным образом перемешивается. Нужно помнить, что раствор следует залить не позже чем через полчаса после начала замешивания, иначе он начнет схватываться.
При заливке бетона особое внимание следует уделить разравниванию поверхности. Здесь длинные правила, как при обустройстве пола в частном доме, не актуальны – необходимо использовать специальные инструменты, которые называют выброрейками. Эти инструменты не только выровняют поверхность, но также уплотнят бетон и удалят образовавшиеся в нем пузырьки воздуха. На этапе разравнивания еще можно при необходимости добавлять бетонную смесь.

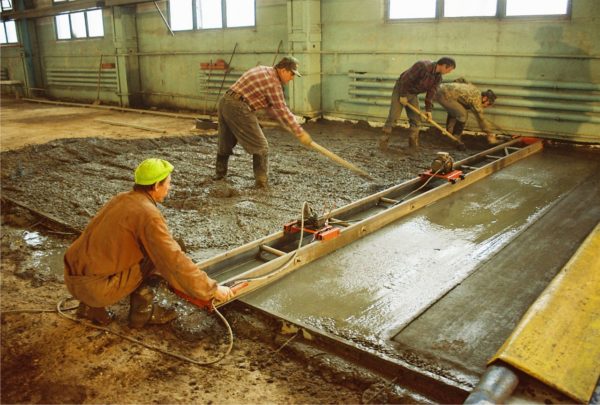

Процесс заливки и выравнивания бетона
Обратите внимание! Чтобы было удобнее заливать ровную поверхность, применяются «жидкие маячки», представляющие собой полосы бетона через весь периметр, выставленные при помощи лазерного нивелира. Дистанция между такими «маячками» зависит от длины используемых виброреек. Но если залить полосы с шагом в 250 см, то погрешность будет равна всего нескольким миллиметрам, что никак не повлияет ни на внешний вид, ни на эксплуатацию.

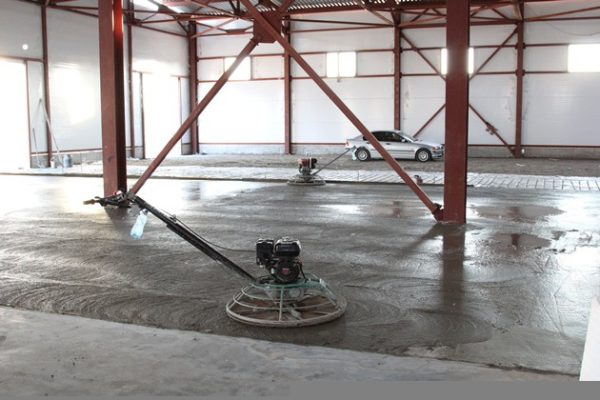

Этап седьмой. Затирка

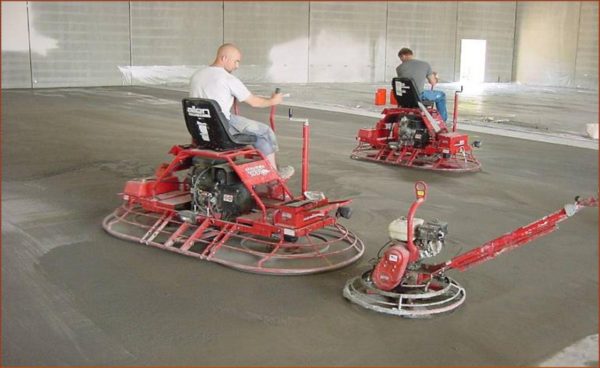

Примерно через три дня, когда бетон уже будет выдерживать вес человека (при ходьбе поверхность не будет продавливаться), убираются остатки влаги и проводится заглаживание специальным инструментом – затирочным диском. Там, где раствор примыкает к колоннам и другим поверхностям, высыхание зачастую происходит быстрее и именно оттуда следует начинать работу.

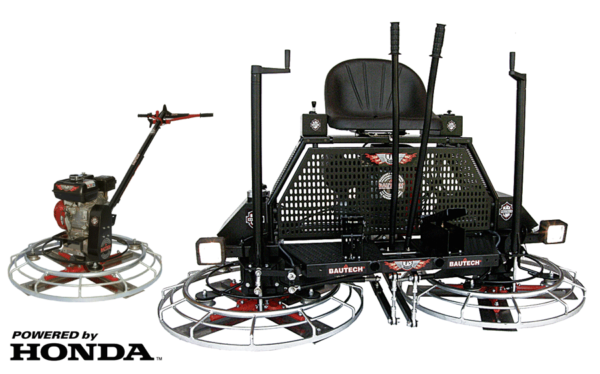

Если поверхность достаточно большая, то вместо ручных дисков лучше использовать специальную двухстороннюю машину, имеющую операторское кресло. В результате должна выйти идеально ровная поверхность. По окончании затирки наносится упрочнитель (топпинг).
Обратите внимание! Смесь наносится на свежий бетон посредством дозирующей тележки, а после каждого нанесения поверхность снова затирается.
Этап восьмой. Первичное нанесение упрочнителя

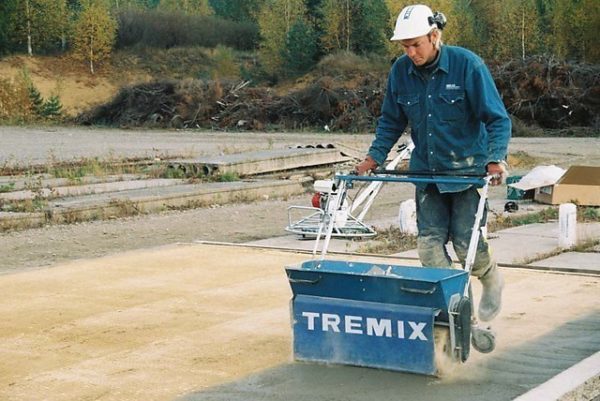

Нанесение топпинга с помощью распределительной тележки
После затирки по поверхности распределяется примерно 2/3 всей смеси и выравнивается. Это необходимо для того, чтобы толщина везде была одинаковой. Как уже отмечалось, работу следует начинать у колонн и стен.
Если планируется средняя нагрузка на пол, то расход топпинга должен составлять 3/5 кг/м², а если большая – то порядка 5-8 кг/м². А вот для цветного топпинга расход будет равен минимум 7-8 кг/м².
Этап девятый. Вторая затирка
Далее затирается сам топпинг. Традиционно работу начинают у стен и колонн, но лишь когда упрочнитель впитает влагу из основания. Обработка затирочными дисками продолжается, пока смесь не соединится с поверхностью и не вберет «цементное молочко». Важно, чтобы в процессе поверхность не приходилось дополнительно смачивать.
Этап десятый. Второе нанесение топпинга
Когда топпинг высохнет настолько, что по нему можно будет ходить, наносится оставшаяся смесь. Затем выполняются те же процедуры, что и при первичном нанесении.
Этап десятый. Очередная затирка
Когда топпинг пропитается влагой, проводится еще одна затирка. Для процедуры используется тот же инструмент, а сама она так же длится до тех пор, пока смесь не впитает «цементное молочко».
Этап одиннадцатый. Финишная затирка
После того как бетон достаточно затвердеет (а это можно определить по тому, что глубина следов при ходьбе по поверхности составит максимум 2 мм) поверхность шлифуется. Для этого используется бетоносглаживающ ая машина с лопастными затирочными ножами, причем последние могут менять угол наклона. Процедуру проводят минимум три раза, при этом каждый раз лопасти должны находиться немного выше. Нужно следить, чтобы ножи не зарывались в смесь. После того как поверхность обретет «зеркальный» блеск, создание промышленного пола можно считать звершенным.
Этап двенадцатый. Нанесение кюринга

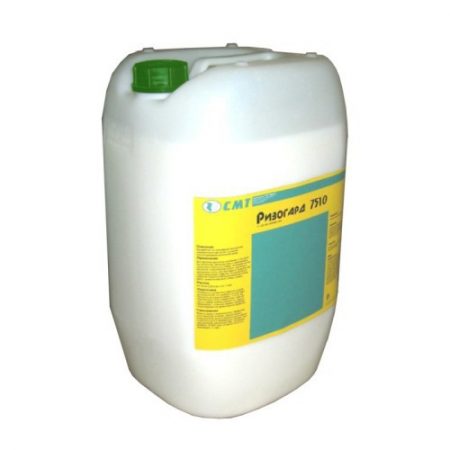

Мембранообразователь СМТ Ризогард 7510
После набора прочность на бетон наносится кюринг, для чего вполне подойдет как распылитель, так и обычный валик. В результате упрочнитель покроется защитной пленкой, которая предотвратит появление грязи или изменение цвета.
Технические характеристики кюринга ECOCURE 17

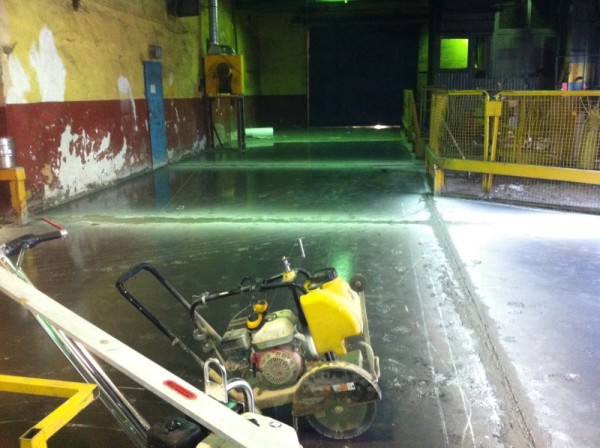

Обратите внимание! Усадочные швы нарезаются через два-три дня по окончании работ. Если планируется заполнять швы шнуром из поливинилхлорида («Елочкой»), то нарезка проводится сразу же. Если для заполнения будет использован герметик, это нужно сделать минимум через две недели.
Полноценная эксплуатация возможна лишь через 28 дней.
Видео – Промышленные полы
Нанесение жидкого топпинга
Процедура нанесения жидкого упрочнителя предельно проста, никаких трудностей в процессе быть не должно. Стоит помнить, что данная технология применима лишь к готовому основанию, ни о каком обустройстве с нуля речи быть не может.
Нанесение жидкого топпинга
В первую очередь поверхность очищается от грязи, затем все трещины и углубления заполняются ремонтным раствором. Далее наносится сам топпинг, что можно сделать:
Обратите внимание! Температура, при которой проводятся работы, должна быть в пределах + 5-35 градусов.
Где-то через час смесь может застыть, поэтому ее дополнительно увлажняют, чтобы она целиком проникла в поры. После полимеризации топпинга остатки смываются и удаляются с покрытия. Затем удаляется влага с помощью сжатого воздуха либо сухих тряпок.
Использовать такой пол можно лишь через 24 часа после заливки, а полноценная эксплуатация допустима через 7 дней. При заливке не стоит забывать о защитных средствах – перчатках и очках.
