w124 снять обшивку двери
Снятие задней обшивки двери — слетевшая тяга открытия двери
Мелочь, а написать хочется.
Пока Мерседес стоит на приколе во дворе и ждет новой трубки с АТФкой, начал исправлять мелкие косяки, до которых не доходили руки.
После покупки слетела тяга с ручки открытия двери сзади справа.
Немного покопавшись в интернете нашел как снимать обшивку двери на W124. Раннее был опыт с ремонтом обшивки на E36. Когда увидел каким образом сделана система крепежей на Мерседесе, приятно удивился. Оказывается, раньше Мерседес делал крепежи не на клипсах, как на Е36, а по направляющим.
Честно, снимать удобнее, чем одноразовые клипсы, которые потом фиг еще нормально поставишь и прилегать на 100% идеально обшивка никогда не будет…
Снятие достаточно простое. Вытягиваем вперед пластиковую накладку ручки открытия стекла и вынимаем ручки. Она ничем не закреплена, но за ней есть пластиковое кольцо, не уроните его в лужу:)
Далее откручиваем винт возле самого замка двери и снимаем пластиковую накладку.
Аккуратно ножом вынимаем пластиковую накладку ручки. Тут главное не торопиться и не поломать ее.
Далее видим, что около ручки открытия двери есть пластиковые «бортики», которые немного прикрывают обшивку. Аккуратно поддеваем обшивку так, чтобы пластиковые бортики были за обшивкой.
Далее просто тянем аккуратно обшивку вверх и она вытаскивается.
Далее просто поставил тягу на свое место и собрал все в обратном порядке. Вроде мелочь, а приятно.
Двери — снятие и установка
Снятие
Передняя дверь

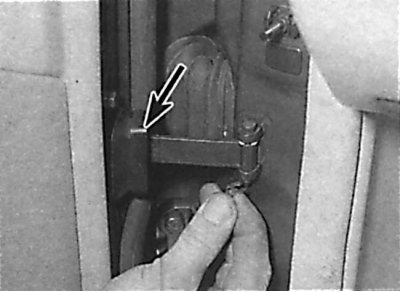

Расположение резинового защитного чехла на торце передней двери

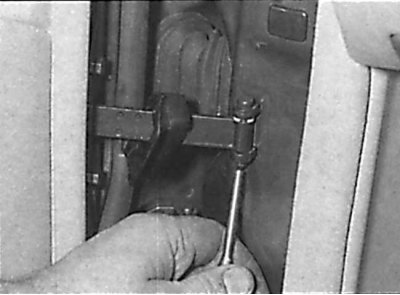

Извлечение штифта, крепящего ограничитель открытия двери

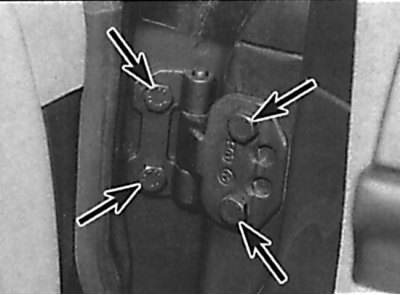

Расположение болтов крепления передней двери
1. Снимите провод массы с аккумулятора.
2. Если автомобиль имеет электрические стеклоподъемники или оборудован центральным замком, снимите обивку двери.
3. От электрического оборудования, расположенного в двери отсоедините электрические разъемы и вакуумный шланг центрального замка. Отметьте расположение, затем извлеките из скоб крепления электропроводку и вакуумный шланг. Снимите резиновое уплотнительное кольцо с переднего торца двери и извлеките электропроводку и вакуумный шланг из двери.
4. Используя карандаш или маркер, отметьте расположение шарниров на стойке двери.
5. Снимите скобу крепления и шайбу и извлеките шарнирный штифт, крепящий ограничитель открытия двери к передней стойке. Если шарнирный штифт сидит очень плотно, используя выколотку и молоток, выбейте его. С торца двери снимите резиновый защитный чехол (см. рис. Расположение резинового защитного чехла на торце передней двери, Извлечение штифта, крепящего ограничитель открытия двери).
6. В то время как помощник поддерживает дверь, отвинтите болты крепления двери и снимите ее с автомобиля (см. рис. Расположение болтов крепления передней двери).
7. Проверьте состояние шарниров двери на наличие износа и повреждений. При необходимости замены шарниров двери отметьте их расположение на двери, затем отвинтите болты и снимите шарниры с двери. По меткам установите новый шарнир и закрепите его болтами, затянув их требуемым моментом.
Задняя дверь
1. Снимите провод массы с аккумулятора.
2. Если автомобиль имеет электрические стеклоподъемники или оборудован центральным замком, снимите обивку двери.
3. От электрического оборудования, расположенного в двери отсоедините электрические разъемы и вакуумный шланг центрального замка. Отметьте расположение, затем извлеките из скоб крепления электропроводку и вакуумный шланг. Снимите резиновое уплотнительное кольцо с переднего торца двери и извлеките электропроводку и вакуумный шланг из двери.
4. Используя карандаш или маркер, отметьте расположение шарниров на стойке двери.
5. Снимите скобу крепления и шайбу и извлеките шарнирный штифт, крепящий ограничитель открытия двери к передней стойке. Если шарнирный штифт сидит очень плотно, используя выколотку и молоток, выбейте его. С торца двери снимите резиновый защитный чехол.
6. В то время как помощник поддерживает дверь, отвинтите болты крепления двери и снимите ее с автомобиля.
Установка
1. Установите дверь на автомобиль и наживите болты крепления шарнира двери. Выровняйте шарниры двери в соответствии с метками, нанесенными перед снятием, затем затяните болты крепления шарнира требуемым моментом.
2. Переместите резиновый защитный чехол на ограничитель, затем совместите ограничитель открытия двери с кронштейном и установите шарнирный штифт и шайбу и закрепите его скобой. Установите резиновый защитный чехол на передний торец двери.
3. При наличии протяните в дверь вакуумный шланг и электропроводку и установите резиновое уплотнение на место. Проверьте правильность расположения шланга и электрической проводки и закрепите их скобами.
4. После установки двери проверьте, чтобы зазор по периметру двери был везде одинаковый, а также, чтобы наружная поверхность двери была заподлицо с остальными элементами кузова. Для регулировки зазора по периметру двери ослабьте болты крепления шарниров двери и, перемещая дверь, отрегулируйте ее положение, после чего затяните болты крепления.
5. Для установки двери заподлицо с остальными элементами кузова ослабьте болты крепления шарнира двери к двери и отрегулируйте положение двери, после чего затяните болты крепления.
6. Проверьте, что замок двери четко заходит на ударную пластину, расположенную на стойке. Если необходима регулировка, ослабьте винты, крепящие ударную пластину, переместите ударную пластину и затяните винты крепления.
7. Подсоедините провод массы к аккумулятору.
Замена стеклоподъемника W124
Стеклоподъемник сломался после покупки, в Январе. Он не подымал нормально стекло.
Прошло 7 месяцев и пора заменить.
Снимаем обшивку двери
После того как разобрали, вытащил старый. Старый был оригинал (сваренный)
Пластмасса обламалась и потому стекло проваливалось. Вставляем новый.
