Невидимый солнечный коллектор
Выбираете энергоэффективные решения?
Обратите внимание на геотермальные тепловые насосы FORUMHOUSE
Геотермальный тепловой насос EU (старт/стоп)
Геотермальный тепловой насос IQ (псевдоинвертор)
Геотермальный тепловой насос IQ (инвертор)
Энергоэффективные дома, «зелёные» технологии, альтернативная энергия — эти выражения всё активнее входят в нашу жизнь. Сегодня никто не удивляется, увидев на крыше загородного дома солнечные батареи или ветрогенератор – на участке. Пока, из-за высокой цены и особенностей климата, подобные технологии не получили широкого распространения в нашей стране. Тем не немее, думаем, что пользователям нашего портала будет интересно изобретение испанских инженеров, которые разработали «невидимый» солнечный коллектор.
Многие из людей, даже проживая в жарком климате и имея средства на покупку солнечных батарей или гелиоколлектора, не приобретают «зелёные» устройства. По их мнению, они портят внешний вид дома. Особенно если разместить такие устройства на крыше. Испанцы предложили выход, объединив солнечный коллектор и считающуюся элитной сланцевую кровлю в устройство 2в1 и назвали его «термосланцем».
Сам гелиоколлектор представляет собой плоские металлические блоки толщиной в 3.5 см, по которым циркулирует вода. С внешней стороны блок облицован натуральным сланцем.

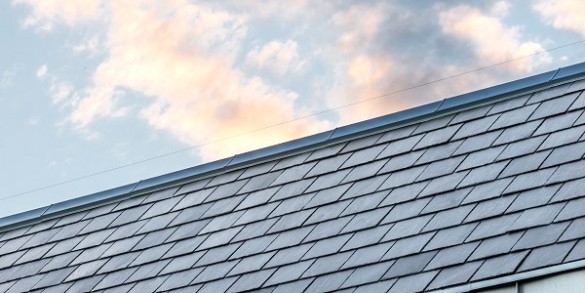

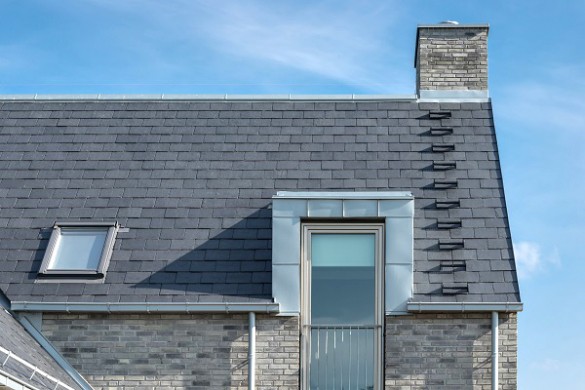

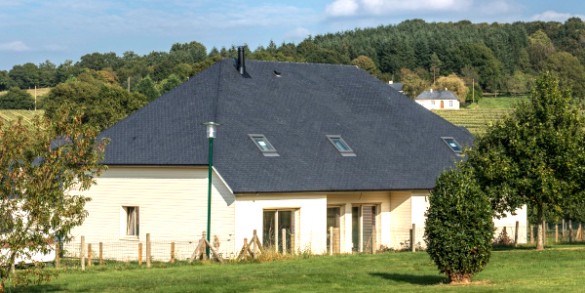

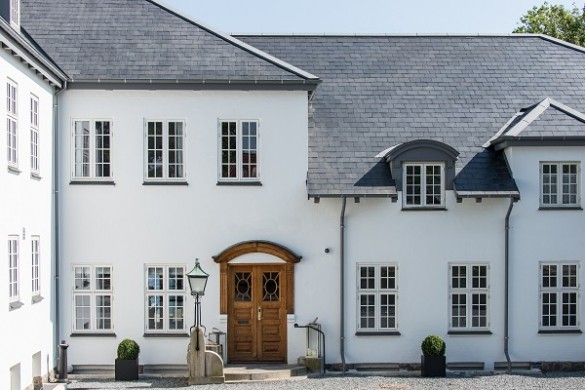

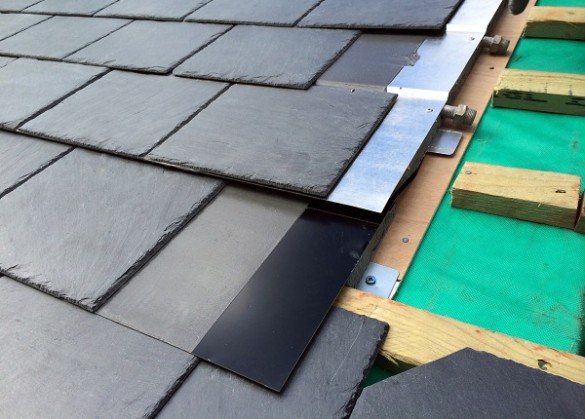

После монтажа системы крыша ничем не отличается от крыш обычных домов.

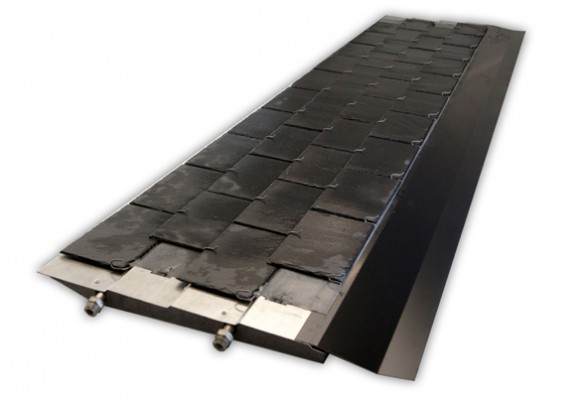

На торцах гелиоколлектора находятся по 2 вывода для воды. Соединяя панели друг с другом, «термосланец» объединяется в единый солнечный коллектор, а затем подключается к системе водоснабжения коттеджа. Панели монтируются на скрытый крепёж, что минимизирует возможность протечек и не портит внешний вид крыши.
Всего выпускается четыре типоразмера панелей: 32х22, 35х22, 40х22 и 50х25 см. Также систему можно совмещать с обычной сланцевой кровлей (или искусственным покрытием под сланец), причём, определить визуально, где находится гелиоколлектор, а где смонтирована обычная кровля, невозможно.

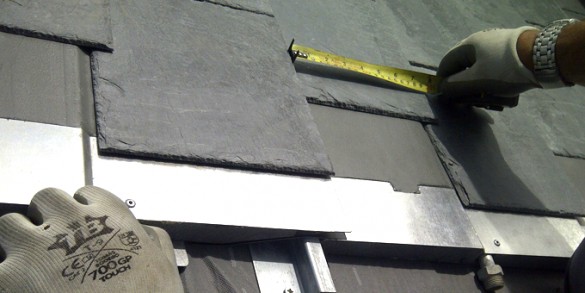

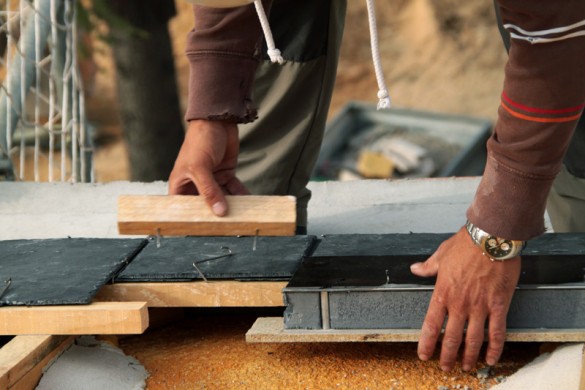

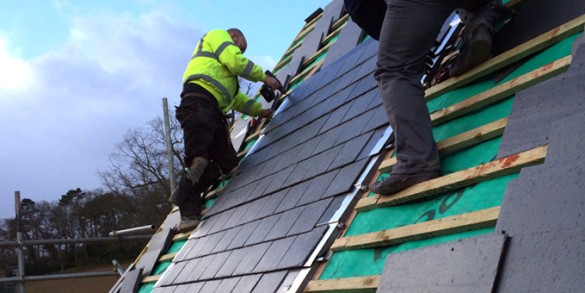

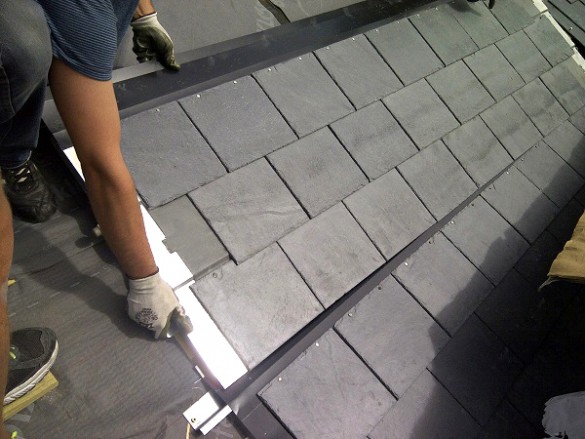

Монтаж системы также не вызывает особых сложностей — главное чётко придерживаться инструкции и заранее рассчитать необходимое количество панелей.
Испытания показали, что в жаркий день кровля из «термосланца» площадью примерно в 8 кв. м на 80% обеспечивает потребности в горячей воде семьи из четырёх-пяти человек. Вес панелей (без воды) составляет 20 кг на 1 кв. метр.
За счёт большой массы всей системы (только 1 кв. м обычной сланцевой кровли может весить около 20-25 кг) гелиоколлектор работает, как теплоаккумулятор, не давая остыть нагретой воде в пасмурные дни.
В случае необходимости панели можно демонтировать или установить на другую крышу.
Испанцы признают, что использование панелей экономически оправдано только в странах с жарким климатом, поэтому они работают над дальнейшими усовершенствованиями системы, направленными на удешевление всей конструкции и повышения её КПД.
На FORUMHOUSE есть тема, где можно узнать все подробности строительства энергоэффективного дома. Также советуем совершить видеотур по энергопассивному дому и посмотреть сюжет, где показывается, как работает гелиоколлектор и воздушный насос.
Экономически выгодный бойлер — солнечный водонагреватель
Обновлено: 23 февраля 2021
Типы солнечных водонагревателей и их характеристики
Солнечные водонагреватели представляют собой комплект оборудования для нагрева воды с помощью солнечной энергии. Другое название этих устройств — солнечные коллекторы. В отличие от фотоэлектрических панелей, использующих для производства электроэнергии солнечный свет, солнечные нагреватели сразу получают тепловую энергию, которую передают теплоносителю (воде, антифризу и т.п.).
Они образуют целую систему, состоящую из следующих элементов:
По типу циркуляции
Циркуляция теплоносителя позволяет получать тепловую энергию взамен отданной во внутреннюю атмосферу дома. Существует два вида:
Принудительная циркуляция более эффективна и позволяет располагать узлы системы в наиболее удобном порядке, не обращая внимание на перепады высот и объемов.
По типу коллектора
Существуют конструкции коллекторов, обладающие разной эффективностью, возможностями и способом передачи тепла. В их числе:
От того, какой коллектор установлен в системе, и насколько он удачно вписывается во внешние условия региона — климат, погода, количество и продолжительность солнечных дней — зависит, насколько эффективной будет система нагрева воды от солнца.
Для чего можно использовать?
Солнечный нагреватель воды, как правило, используется в качестве основного или дополнительного источника энергии для подготовки теплоносителя отопительного контура. Кроме того, солнечный подогреватель воды может готовить горячую воду для бытовых нужд.
Одним из распространенных способов использования нагрева воды от солнца является подача горячей воды в летний душ или умывальник, а также подогрев воды в бассейне. Возможно использование подогретой воды для полива растений в теплицах и парниках. Чем удачнее внешние условия, тем больше способов применения солнечных панелей для нагрева воды можно найти и использовать.
Установка
Солнечные водонагреватели для дома устанавливаются на открытой площадке с таким расчетом, чтобы поток солнечных лучей падал на них отвесно в течение всего дня. Солнце перемещается по небосклону, но обеспечить максимально равномерное освещение всегда можно. Основная задача — обеспечить отсутствие преград для получения тепловой энергии. Обычно установку коллекторов производят на скатах крыши, так как это позволяет сэкономить площадь участка и исключит доступ злоумышленникам, животным и прочим нежелательным элементам.
При удачном размещении панели температура застоя (теплоносителя, не находящегося в состоянии циркуляции) может достигать до 300°. Такого результата достичь непросто, чаще всего температура не превышает 60-65°, но и это вполне допустимый результат для отопительной системы, контура ГВС или теплого пола. Однако, возможность повышения температуры выдвигает особые требования к материалу соединительных трубопроводов.
Важно! Не допускается монтаж пластиковых или стальных труб, только из нержавеющей стали или меди. Кроме того, контур надо качественно теплоизолировать.
Ошибки, допущенные при монтаже, снижают эффективность работы водонагревателя на солнечных батареях, цена которого достаточно велика, чтобы относиться к этому с пренебрежением. Существуют два типа установки, имеющие принципиальное различие:
Пассивная
Активная
Обзор рынка: производители и модели
Наибольшее развитие и распространение технология получила в южных странах, где поток энергии находится в постоянном доступе. Покупателей, которые решили приобрести и установить солнечные батареи для нагрева воды, цена нередко интересует даже больше, чем технические и эксплуатационные характеристики.
Рассмотрим наиболее известные фирмы, занимающиеся производством этого оборудования:
Необходимо учесть, что данное оборудование может быть очень дорогим не столько из-за высокого качества, сколько в зависимости от страны-изготовителя. Так, российские установки могут стоить 20 тыс. руб., а европейские аналоги того же уровня будут стоить в 3-4 раза больше.
Какой выбрать для бассейна?
Выбор гелионагревателя для бассейна обусловлен его размерами, объемом воды, местом расположения и прочими критериями. Солнечные водонагреватели, цены и параметры которых находятся в наилучшем сочетании, могут быть изготовлены в разных конструкционных вариантах. Могут быть использованы все доступные варианты, от простейших открытых конструкций, до наиболее сложных и дорогих систем с конденсационными камерами.
Чем проще комплекс, тем он дешевле и надежнее, но и эффективность его будет соответственно ниже. Основным критерием выбора следует считать размер искусственного водоема и частоту подпитки извне. Специалисты рекомендуют для бытовых целей обходиться несложными и дешевыми гибкими моделями, представляющими собой резиновые плоскости с впаянными внутри трубками, по которым пропускается вода. Они недороги, но дают вполне достаточно тепла для поддержания нормальной температуры в бассейне.
Если необходимо подогревать воду в искусственных водоемах общественного или коммерческого пользования, рекомендуется приобретать полноценные комплексы из вакуумных трубок, или панельные конструкции. Они демонстрируют высокую эффективность и позволяют получать достаточное количество тепловой энергии. Параметры таких установок подробно изложены в паспорте, что позволяет выбрать комплекс, наиболее подходящий по производительности.
Как сделать водонагреватель своими руками?
Самостоятельное изготовление солнечного водонагревателя позволяет сэкономить некоторое количество денег и получить возможность бесплатного нагрева воды для любых нужд. Нет смысла использовать дорогостоящие материалы, поскольку результат будет зависеть не столько от их, сколько от тщательности и аккуратности сборки, а также от площади нагрева. Браться за изготовление вакуумных или конденсационных установок нецелесообразно, проще сделать самые доступные и надежные панели. Рассмотрим наиболее популярные и распространенные варианты самостоятельного изготовления солнечных водонагревателей:
Из поликарбоната
Поликарбонат — прозрачный листовой пластик. Для изготовления коллектора нужен сотовый материал, представляющий собой двойной лист, соединенный поперечными полосками. Вся плоскость представляет собой множество каналов, разделенных друг с другом, но имеющих выход наружу с торцовой части.
Для изготовления надо взять два листа одинакового размера. Один будет абсорбером, т.е. получать солнечное тепло и отдавать его воде. Второй — наружный защитный слой, обеспечивающий безопасность рабочей пластины и способствующий сохранению тепловой энергии. Для утепления используется пенопластовый лист такого же размера, который будет наклеен на заднюю сторону.
В качестве манифольда (распределителя) будет использоваться полипропиленовая труба. Для каждой панели нужно 2 таких трубы. В них надо сделать продольный пропил, длина которого точно равна ширине листов поликарбоната. В эти пропилы вставляются торцы рабочих пластин (оба), после чего тщательно герметизируются с помощью клеевого пистолета.
Важно! Задняя сторона рабочей пластины красится в черный цвет, после чего на нее наклеивается пенопласт. Затем на лицевую сторону наклеивается внешний защитный слой.
На диагонально противоположные торцы полипропиленовых трубок наклеиваются штуцеры, с помощью которых коллектор будет присоединяться к остальной системе. Свободные торцы плотно герметизируются заглушками. После высыхания клея коллектор наполняют водой и проверяют наличие утечек, которые сразу же устраняют. После этого панель можно присоединять к системе и вводить в эксплуатацию.
Из пластиковых бутылок
Коллектор из пластиковых бутылок — один из вариантов самодельного трубчатого водонагревателя. Собственно, бутылки служат только для теплоизоляции, основную функцию выполняют черные пластиковые трубки, торцы которых вставлены в средние патрубки ПВХ тройников. Эти тройники соединяются в одну линию, образуя коллектор, который можно впоследствии увеличивать до любого размера, просто присоединяя дополнительные трубки. У бутылок отрезают дно, одевают их на трубку одну за другой так, чтобы горлышко плотно входило в заднюю част.
Получается внешняя прозрачная труба, прикрывающая трубку и создающая эффект парника внутри. Когда по трубкам пропускается вода, она нагревается от солнечного тепла и направляется в систему для использования по назначению.
Советы по эксплуатации
Эксплуатация солнечных нагревателей не представляет существенных сложностей. Если система правильно установлена и настроена, то от владельца потребуется лишь поддержание чистоты приемных панелей и целостности соединений. При необходимости надо менять вышедшие из строя узлы и элементы, восстанавливать герметичность трубок и прочих деталей. Никаких специальных рекомендаций не имеется, все действия производятся в соответствии с необходимостью и целесообразностью.
Солнечный водонагреватель для частного дома — устройство и принцип работы гелиоколлекторов
Гелиосистемы устанавливаются в частных домах, коттеджах, бассейнах, хостелах и других зданиях для обеспечения ГВС. Солнечные водонагреватели для частного дома способны обеспечить большим количеством горячей воды. Одна гелиоустановка производит до 200 л нагретой воды в день. Особенно выгодным считается коммерческое применение гелиоколлекторов, при котором полная окупаемость достигается уже через 2-3 года эксплуатации.
Существует несколько видов гелиоводонагревателей, отличающихся способом аккумуляции и хранения тепла, внутренним устройством и принципом работы. Различия влияют на теплоэффективность и технические характеристики оборудования.
Виды солнечных коллекторов
Гелиосистемы делятся на два класса по: принципу нагрева и способу хранения теплоносителя. Первые используют встроенный бак теплоаккумулятор. Вторые подключаются к выносной накопительной емкости, устанавливаемой в непосредственной близости от коллектора или внутри здания.
При выборе гелиосистемы в первую очередь обращают внимание на тип баков аккумуляторов солнечной тепловой энергии, так как отличия конструкции и устройства отражаются на особенностях эксплуатации и технических характеристиках.
Коллекторы с встроенным баком
Моноблочные гелиоколлекторы предназначены для работы в сезон весна-осень. Зимой оборудование отключают, сливают теплоноситель. Коллекторы со встроенным баком проще установить и обслуживать. Для использования требуется просто подключить гелиосистему к системе горячего водоснабжения или точке водоразбора.
Нагрев воды гелиоколлекторов со встроенным баком теплоаккумулятором происходит следующим образом:
В некоторых теплоаккумулирующих ёмкостях предусмотрен встроенный ТЭН, необходимый в случаях, если солнечный коллектор не смог обеспечить необходимым количеством горячей воды. Недогрев возможен в случае пасмурной или холодной погоды. Солнечный коллектор в нормальных условиях может нагреть объем воды до 200 л. в день.
Коллекторы с встроенным баком в основном работают без давления, c применением естественной циркуляции жидкости. Термосифонные гелиосистемы устанавливают в высшей точке ГВС, чтобы обеспечить необходимый напор воды, при открытии крана водоснабжения. Баки выдерживают максимальное давление не более 0,2 атм. После нагрева вода самотеком стекает к точке водоразбора.
Солнечные водонагреватели с встроенным баком отличаются несколькими преимуществами:
Принцип термосифона широко используется в ГВС с солнечными коллекторами. Работа водонагревателя основывается на естественной конвекции, когда нагретая жидкость перемещается вверх, а остывшая опускается вниз. Непременное условие термосифонной схемы ГВС — резервуар для воды должен находится выше коллектора.
Гелиосистемы с выносным баком
Солнечные коллекторы, подключаемые к отдельно стоящему баку теплонакопителю, относятся к классу водонагревателей для круглогодичного использования. Нагрев воды продолжается в любое время года, при условии, что будет ярко светить солнце и температура воздуха не упадет ниже –50°С.
Для нагрева воды используется внешний бойлер косвенного нагрева, удаленный от источника тепла. В качестве теплоносителя используется антифриз. Нагрев ГВС коллектором с выносным баком осуществляется следующим образом:
Для обеспечения нормальной работы, гелиоколлектор с выносным баком подключается к насосной группе. Циркуляция теплоносителя осуществляется принудительно. Процесс и интенсивность нагрева, и давление регулируются автоматикой.
Главное достоинство гелиосистем с выносной емкостью — возможность круглогодичного применения. Недостаток: необходимость в подключении дорогостоящего оборудования, необходимого для нормальной работы гелиосистемы. Водонагреватель работающий под давлением имеет еще один минус: при отключении электроэнергии насосы перестают работать, что приводит к перегреву теплоносителя и негативно сказывается на работоспособности гелиоколлектора (проблема решается установкой ИБП).
Как работает система ГВС от гелиосистемы
Солнечные водонагревательные установки способны компенсировать около 50% затрат тепла на нагрев воды. Экономия в года составляет около 300 м³ газа или 4 м³ дров. Даже несмотря на необходимость первоначальных вложений, накопительный водонагреватель, работающий от солнечных батарей крайне выгоден. При коммерческом применении окупаемость наступает спустя 2-3 года интенсивной эксплуатации, а срок службы коллекторов составляет от 30-50 лет.
Чтобы понять насколько горячее водоснабжение на солнечных коллекторах выгодно, стоит рассмотреть, несколько важных вопросов:
Хорошее понимание перечисленных моментов поможет выбрать наиболее подходящую гелиосистему в каждом конкретном случае.
Принцип нагрева воды солнцем
Существует несколько разновидностей коллекторов, отличающихся по принципу абсорбции или аккумуляции тепла. Все оборудование делится на две группы:
Принцип действия трубчатых коллекторов следующий:
По своему устройству трубчатые вакуумные коллекторы делятся еще на несколько групп: с U-образными (коаксиальными) или прямоточными трубками.
Принцип работы солнечных водогрейных коллекторов трубчатого и панельного типа основан на обычных физических законах. Ультрафиолетовое излучение проходит сквозь атмосферу земли практически не теряя тепла. При попадании на твердую поверхность солнечные лучи прогревают ее. В свою очередь нагретые предметы отдают тепло окружающей среде. Подобным образом происходит нагрев и в гелиосистеме.
Солнечные лучи попадают на абсорбирующую поверхность, которая сильно разогревается благодаря тому, что окрашена в темный цвет. Тепло, аккумулируется при помощи абсорбера и направляется в накопительный бак. Описанный принцип работы остается одинаковым для всех гелиоколлекторов, независимо от внутреннего устройства.
Виды и способы аккумулирования солнечной тепловой энергии влияют на особенности эксплуатации солнечных водогрейных систем. Трубчатые водонагреватели отличаются большей теплоотдачей, способны работать при температуре до –50°. Хотя вакуумные колбы стоят дороже, их теплотехнические параметры: скорость и интенсивность нагрева лучше, по сравнению с панельными коллекторами.
Сколько воды может нагреть солнечный коллектор
Все зависит от нескольких факторов: способа нагрева и аккумуляции тепла, времени года, погоды. Отдельно учитывается то, какая система рециркуляции используется. Средним значением для гелиосистемы на 1 м² принято считать следующие возможности нагрева в час:
В пасмурную погоду солнечный коллектор может снизить скорость нагрева ГВС, в ясную солнечную наоборот, увеличить, поэтому в списке приводятся средние значения.
В теплую летнюю погоду, при отсутствии облачности водонагреватель всего за час подогревает около ведра воды, что достаточно для экономного душа. В течение светового дня собирается около 200 л. горячей воды с температурой около 40°, при условии, что используется коллектор, имеющий более 1,5 м² абсорбирующей площади.
Зимой потребитель столкнется с тем, что получаемого тепла будет недостаточно, чтобы произвести необходимое количество горячей воды. Проблема решается установкой накопительной емкости.
Принцип работы коллектора при низких температурах окружающей среды несколько изменяется. Если летом можно было подключить бойлер и периодически, раз в час «сбрасывать» в него горячую воду, то зимой водонагреватель будет нормально функционировать только в системе косвенного нагрева. Суть такого подключения в следующем:
Солнечный водонагреватель работает зимой на компенсацию энергоресурсов, необходимых для работы системы ГВС. Автономное горячее водоснабжение при помощи одних только гелиоколлекторов невозможно. Требуется, чтобы в системе ГВС присутствовал водонагреватель, способный удовлетворить потребности водоснабжения на 100%.
Чем заправляют гелиосистемы
Теплоноситель для коллекторов выбирают в зависимости от условий эксплуатации. Так, для всесезонных систем используют специальный антифриз, не замерзающий в зимнее время года. Летом, водогрейный контур заправляют дистиллированной водой.
В связи с выбором теплоносителя существует несколько общих рекомендаций:
Эксплуатация зимой — состав незамерзающих жидкостей для солнечных водонагревателей — это смесь пропиленгликоля с водой и добавлением антикоррозионных веществ. Пропорции подбираются в зависимости от средней температуры промерзания окружающей среды:
В готовый теплоноситель необходимо добавить щелочь NaOH. Пропиленгликоль под длительным воздействием перепадов температур превращается в кислоту. После добавления щелочи, кислотный баланс рН не должен превышать 7. В готовых антифризах все компоненты добавлены в оптимальных пропорциях.
Целесообразность использования готовых незамерзающих жидкостей (стоящих приблизительно в 3 раза больше, чем подобный состав, приготовленный в домашних условиях), ставится под сомнение. Приобретать заводские антифризы следует в тех случаях, когда сделать их самостоятельно не представляется возможным.
Готовые решения нагрева воды солнцем и их цена
Экономическое обоснование приобретения гелиосистемы зависит от нескольких критериев:
Не все гелиосистемы одинаково эффективно работают. При использовании коллекторов, сделанных из дешевых и некачественных материалов можно столкнуться с проблемами во время эксплуатации: недостаточной производительностью и быстрым выходом оборудования из строя. Чтобы не испытать разочарования, следует покупать только проверенное временем оборудование.
Ниже приводятся несколько моделей популярных солнечных водонагревателей, которые, судя по отзывам потребителей, сделаны качественно и считаются лучшим выбором в соотношении стоимость/теплоотдача:
Заявленный срок службы каждой из представленных моделей 35-50 лет. На первые 15 лет эксплуатации дается гарантия производителя. При всесезонной эксплуатации, в условиях коммерческого применения гелиосистема окупится за несколько лет. Если планируется использовать коллектор только летом, окупаемость наступит через 7-8 лет. Расчет экономической эффективности можно выполнить по следующему графику, показывающему зависимость теплоотдачи от времени года:
Расчет солнечного коллектора для нагрева воды осуществляется по коэффициенту потребления ГВС, используемому в СНиП. Для обеспечения потребности одного человека в горячей воде требуется от 2-4 кВт/час. В технической документации на приобретаемую гелиосистему указывается предполагаемая мощность конвектора, по которой можно узнать подходит ли понравившееся оборудование под конкретные условия эксплуатации.
Перед покупкой желательно изучить отзывы о солнечных коллекторах для нагрева воды. Из комментариев можно узнать о некоторых недостатках гелиосистем и их преимуществах, подобрать подходящую модель гелиоколлектора.
Как установить солнечную систему нагрева воды
Гелиосистема устанавливается на скатной кровле, специальных наклонных площадках или стенах здания. Место для водогрейной установки с солнечными коллекторами выбирается индивидуально с учетом следующих рекомендаций:
Перед монтажом и регулировкой трубчатых или панельных водонагревателей определяют оптимальный угол наклона установки. В этом отношении руководствуются следующей формулой:
Угол наклона будет меняться в зависимости от времени года. В связи с этим перед началом зимнего или летнего сезона будет необходимо заново отрегулировать гелиостанцию. Набирает популярность автоматика слежения за солнцем, самостоятельно подстраивающая угол наклона и расположение гелиопанели. В движение конструкцию приводит электромотор, подключенный к бытовой сети на 220 В.
Подключение солнечного коллектора к системе горячего водоснабжения осуществляется следующим образом:
Основные правила техники безопасности при эксплуатации гелиоустановок описаны в СниП III-4-80. Отдельные рекомендации указываются производителями оборудования:
Применение правил техники безопасности и рекомендаций по подключению гелиоколлекторов, непременное условие для ввода системы в эксплуатацию. При нарушении условий подключения стабильная работа солнечных водонагревателей не гарантируется.
