Конденсат в гараже: профилактика и лечение
Конденсат на днище автомобиля, пол мокрый, потолок «плачет», железные ворота покрываются каплями воды – с этими проблемами сталкивались многие владельцы гаражей. Почему образуется конденсат в гараже, к каким последствиям приводит и как его устранить? Ответим на эти вопросы.
Содержание
Почему появляется конденсат в гараже
В холодное время года потолок (стены, ворота) гаража охлаждаются, а воздух в помещении гаража значительно теплее этих поверхностей. Когда разница температур достигает определенного предела, влага, которая содержится в воздухе, начинает конденсироваться.
Воздух от пола гаража и автомобиля влажный и теплый, потолок холодный – значит, конденсат неизбежен.
Чтобы устранить избыточную влажность в гараже, первым нужно:
Нормы воздухообмена
По СНиП 21-02-99 «Стоянки автомобилей» в теплом гараже должна быть оборудована приточно-вытяжная вентиляция, а в таком помещении должна поддерживаться температура воздуха не выше 5°С.
Вентиляция в гараже нужна, чтобы:
Как сделать систему вентиляции в гараже своими руками
В обычном гараже достаточно естественной вентиляции, эту примитивную схему и выбирает большинство автомобилистов – это труба с выходом в самом высоком месте крыши с одной стороны и приточное отверстие у земли гаража с другой стороны (на уровне 30-50 см от пола).
Вот так выглядит схема вентиляции гаража без подвала.
Приточное отверстие располагается у пола гаража на высоте минимум 100 мм. Вытяжное: отверстие находится у потолка (на 100 мм ниже). Выводная труба поднимается над крышей минимум на 500 мм.
Поэтому вытяжную трубу на крыше гаража стараются поднять как можно выше на 1–1,5 м.
Для обустройства вентиляции гаража с подвалом используется такая схема
Для усиления вентиляции владельцы города довольно часто делают по две вытяжных трубы и по два приточных отверстия (или щель под воротами гаража с возможностью ее закрыть).
Если естественной вентиляции недостаточно, нужно продумать установку вентиляторов.
Внутреннее утепление гаража
Вентиляция может не справиться с конденсатом – возможно, нужно будет утеплить гараж изнутри, чтобы изменить расположение точки росы. Для этого выбирают влагостойкие материалы с низкой теплопроводностью. Большинство гаражей в России утеплено пенопластом, хотя его современные аналоги пенополистирол или пеноизол толще и утепляют лучше.
Для утепления гаража не рекомендуется использовать минеральную вату и другие волокнистые материалы, которые намокают, теряют свои свойства и неизбежно приводят к локальным катаклизмам в гараже.
Утеплял потолок в гараже минватой, чего вам не посоветую. При перепаде температуры на плите перекрытия скапливался конденсат, а как только затапливали печь, все это начинало течь вниз. Минвата отсыревала, толку от нее не было.
При утеплении гаража следует помнить, что:
Сплошное перекрытие пола гаража
Еще одно важное мероприятие для устранения и профилактики конденсата в гараже – бетонирование всей поверхности земляного пола и смотровой ямы гаража, чтобы в помещение не попадала влага из почвы. Если по каким-то причинам прямо сейчас это сделать невозможно, нужно найти другой способ сплошного перекрытия грунта.
Самый бюджетный вариант постелить под гараж, на грунт рубероид, линолеум, все, что найдете из этого ряда.
Решить проблему конденсата в гараже помогает обустройство отмостки (без нее под гараж может затекать дождевая вода) и устранение возможных дефектов фундамента.
Утепление крыши гаража
Когда надоедают капли, падающие с потолка гаража при каждом включении обогревателя, автовладельцы задумываются об утеплении потолка.
Самый простой способ утеплить потолок гаража – насыпать на крышу толстый слой кирпичной крошки или керамзита. Эти материалы:
Обычно эти сыпучие материалы сверху закрывают рубероидом, который кладут на стяжку, или фанеру (ОСБ). Хватает такой конструкции лет на 10.
Если не портить хорошую крышу из профнастила не хочется, есть вариант приклеить изнутри на монтажную пену листы ЭПП 55мм или другого утеплителя.
Профилактика появления конденсата
Предупредить появление конденсата смогут простые правила:
Подведение итогов
Конденсат в гараже – это серьезная проблема, которая приводит кузов автомобиля к коррозии, а помещение гаража к медленному, но неуклонному разрушению. Поэтому устранять ее следует незамедлительно. Чтобы понять, как избавиться от конденсата в гараже, прежде всего нужно выяснить причину ее появления. Но, в любом случае, в гараже всегда нужна хорошая приточно-вытяжная вентиляция, а если она не сработает, нужно переходить к утеплению стен, потолка, ворот и гидроизоляции пола.
На FORUMHOUSE вы сможете подробнее узнать о том, как избавиться от конденсата на перекрытии гаража, как правильно обустроить вентиляцию в гараже, как лучше утеплить гараж. Почитайте нашу статью про внутренне обустройство гаража, посмотрите видео о том, как построить гараж-мастерскую с мансардой.
Делаю из гаража ГАРАЖ — Часть 23 — Вентиляция
И снова здравствуйте!
Наконец таки добрался до немаловажной темы — вентиляция!
Ранее не мог о ней написать, т.к. некоторые моменты были не сделаны, а другие были только в планах на реализацию. Но теперь всё готово и делюсь с Вами готовым решением.
Были у меня попытки сделать вентиляцию и даже выносил на суд общественный свою идею — «Сэндвич» — вентиляция из канализационных труб — но производительно 50ой трубы было явно маловато, тем более, что впоследствии я соединил объёмы гаража и части подвала.
Таким образом у меня получилось два независимых контура «гараж» и «хранилище». В свою очередь контур «гараж» состоит из двух частей, непосредственно сам гараж и подвал. Общую схему вентиляции, как смог, изобразил ниже.
Эта вентиляция построена уже не на 50ой трубе, а на 110ой.
Начну с контура «гараж».
Изначально отток был справа(как смотреть на гараж с улицы, p.s. дальше по тексту в такой проекции и буду повествовать). Но по прошествии времени, когда апгрейдил печку, освободилось место от старой трубы. Решил там сделать основную отточную трубу. Но тут закрался косячок, в виде слишком низкого расположения отверстия в стене. А дело в том, что если полностью открывать ворота, то левая воротина будет упираться в трубу. Засверлил дырку выше.
Идея с тройником родилась чуть позже, изначально ставил колено. А когда по трубе в гараж потекла вода, меня осенило, что я просчитался))) Летом, чтобы тяга не сильно падала, в тройник была воткнута заглушка с насверленными дырочками для стока воды. Ближе к холодам эти дырки успевали замерзать и вода поднималась до вывода трубы в гараже. Воткнул заглушку, оставшуюся от «сэндвич»-вентиляции. Стало лучше, большая масса конденсата успевала стекать, образовывая вот такие сосульки)))
Но и этого в итоге оказалось мало. В общем на зиму вообще снял заглушку и теперь там голое отверстие 110ой трубы. За счет перепада температур, на тягу это сильно не сказалось, при условии, что я соорудил дефлектор(будет описан ниже).
И вот так выглядет окончательный вид из гаража
Анемостат на входе трубы служит для регулировки оттока тёплого воздуха. Пока не испытал его в полной мере, т.к. продолжительных морозов у нас не было. Но предполагаю, что уменьшив отток, но не перекрыв вентиляцию совсем, подниму тем самым температуру внутри гаража.
Приток в гараж заведён с задней стенки. Так как мой ряд в один гараж, то в плане конфигурирования труб на улице у меня был полный простор для фантазии))
Труба была заведена и сделан сразу поворот. Тут много факторов наложилось на этот угол, в том числе и саб, который нужно было там уместить.
Процесс постройки короба и конечный вид вы могли наблюдать в записях про Бум-бум-тумбочку и Апгрейд музыки. Таким образом трубы закрывались, чтобы избавиться от конденсата на них, что я и описывал в тех частях.
Но по рекомендациям проектирования вентиляции нужно было, чтобы приток и отток располагались по диагонали, а у меня вышло что по одной стене. Исходя из этого, была сделана еще одна труба на отток, но уже справа.
Поднимать её не стал, т.к. мешает козырёк. Ну и две трубы на отток для естественной вентиляции при одной приточной это перебор. Решил сделать её принудительной, т.е. если надо быстро проветрить гараж, то включаем. А реализовал я это следующим образом. Соорудил быстросъемный вент.блок с карлсоном и обратным клапаном.
И для более удобного демонтажа сделал ручку из шпильки и трубки, которые использовал для подвеса Полки по периметру.
И вот как это работает
В случае естественной вентиляции она будет работать только если теплый воздух продавит обратный клапан и соответственно, как приточка, эта труба не сработает всё из-за того же обратного клапана. Включаться будет вручную, так сказать, по необходимости. В таком режиме текущей вентиляции вполне хватает, в самом гараже сухо и высыхает довольно оперативно.
В связи с тем, что в подвале стоит печка, то нужно было максимально соединить воздушные объёмы гаража и подвала. Первым шагом к этому была решетка, которую я воткнул в противоположный конец проёма ямы. Отдельно я её не описывал, но она есть)) Увидеть её можно было на некоторых фотках в Части 07 про Вторые ворота. Вторым шагом я сделал приточные трубы в подвал, чтобы воздух не только при затопленной печке циркулировал, но и без неё. Т.к. тяга при растопленной печке довольно хорошая.
Было сделано две трубы. В ближнем правом углу и в дальнем левом. Т.к. В ближнем левом стоит печка, а в дальнем правом находится дверь в хранилище, то свободных углов было не так и много))
Высверливал дырку в плите, накручивал в трубу саморезы, чтобы она не прокручивалась в застывшем растворе и собственно заливал по уровень полов.
Теперешний вид труб такой.
В них воткнуты вентиляторы, подключенные через таймер-розетку, которая запускает их на 30минут через каждые 1,5 часа. Итог, в подвале сухо и запаха влажности нет, хотя не малую роль сыграла дополнительная стяжка, описанная в Части 15 — Бетонируемся.
С контуром «гараж» думаю всё более менее понятно стало, для тех кто был не в курсе или не примечал трубы в предыдущих записях))
С контуром «хранилище» всё намного проще)) «Два конца, два кольца, а по середине гвоздик» =))
Приток был заведен в гараж в дальнем правом углу, в котором я сделал обеденный стол, тем самым закрыв трубу от накопления конденсата. В хранилище она стояла «как есть» какое-то время.
И конденсата собиралось довольно таки много. Но после Части 15 — Бетонируемся, можно было приступить к её утеплению, которое описано в Части 19 — Апгрейд хранилища, по аналогии с Бум-бум-тумбочкой и Обеденным столом.
И теперь она выглядет так
Так же установлен анемостат, для регулировки приточного воздуха. Ближе к холодам я его закрутил немного, иначе задувает холодный воздух сильно из-за производительной естественной вентиляции, т.к. перепад высот между притоком и оттоком получился около 3 метров и это без учета дефлектора(о нём немного ниже).
В самом гараже труба проходит внутри бум-бум-тумбочки.
В хранилище удлинив трубу, увёл её в противоположный угол от притока.
При помощи ревизии сделал конденсато-приёмник, вкорячил штуцер и опустил шланг в канистру. Из-за большого участка трубы на улице, конденсата в трубе скапливается много, поэтому такой вариант с канистрой оказался самым действенным. Можно просто прозевать и тогда вода польётся из меньшей ёмкости на пол, чего мне менее всего хотелось, особенно в период сильных холодов, а потом резкого потепления, когда весь иней в трубе начинает резко таять.
А вот завершающим штрихом в «правильной» вентиляции стали те самые дефлекторы, а точнее дефлекторы ЦАГИ. Выкладку по расчетам не стану делать, инфы в интернете с калькуляторами и готовыми шаблонами валом.
Давно я положил глаз на алюминиевые полосы, скрученные в рулоны, и наконец-то я до них добрался. Идеально по миллиметрам не старался делать, т.к. всё равно бы не сделал как с завода или как на этой видяшке где используется спец.инструмент, которого у меня нет
Сделал, как говорится, на коленке, поэтому сильно не критикуйте. Вырезал сначала диффузор, обечайку и колпак…всё примерно под размер +/- пару мм в ту или другую сторону. Крепил всё на заклепках.
Далее сделал и отформовал кронштейны для крепления колпака и обечайки.
И вот уже готовый дефлектор! Немного подрихтвал молотком)) Ну в общем получилось даже ничего! =)
Сделал два таких дефлектора и установил на отточную трубу из гаража и хранилища.
По эффекту сказать мне сложно, т.к. не делал замеры «до» и «после», но думаю хуже уж точно не будет))
Ух, молодец каждый кто осилил! Спасибо что вы не перестаёте читать мои «записки сумасшедшего» =)))
Всего вам доброго и не переключайтесь!
Полы и вентиляция

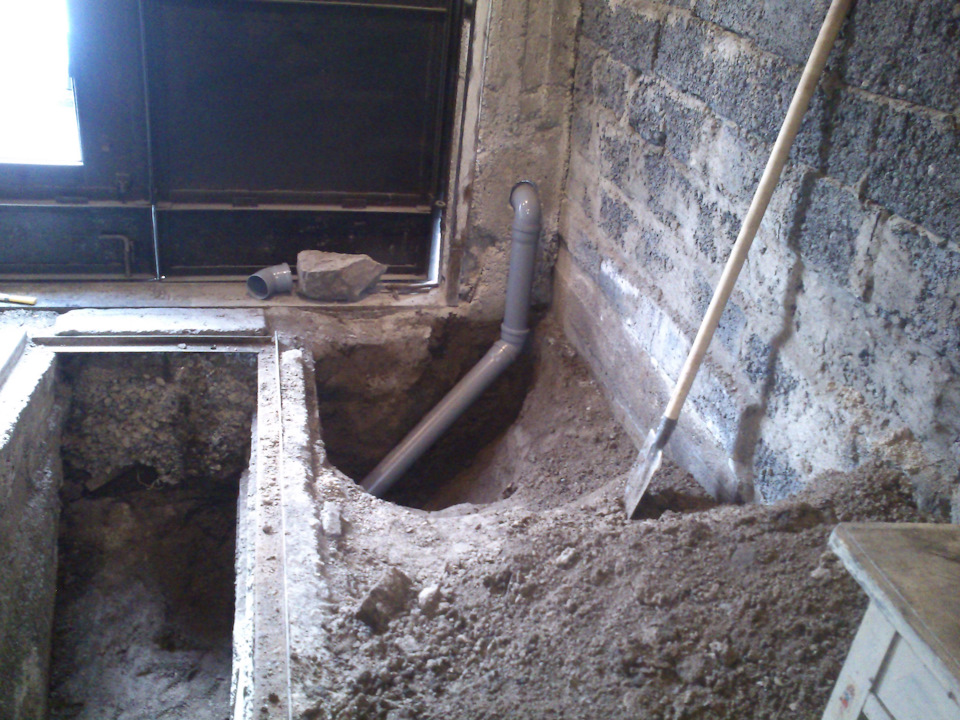

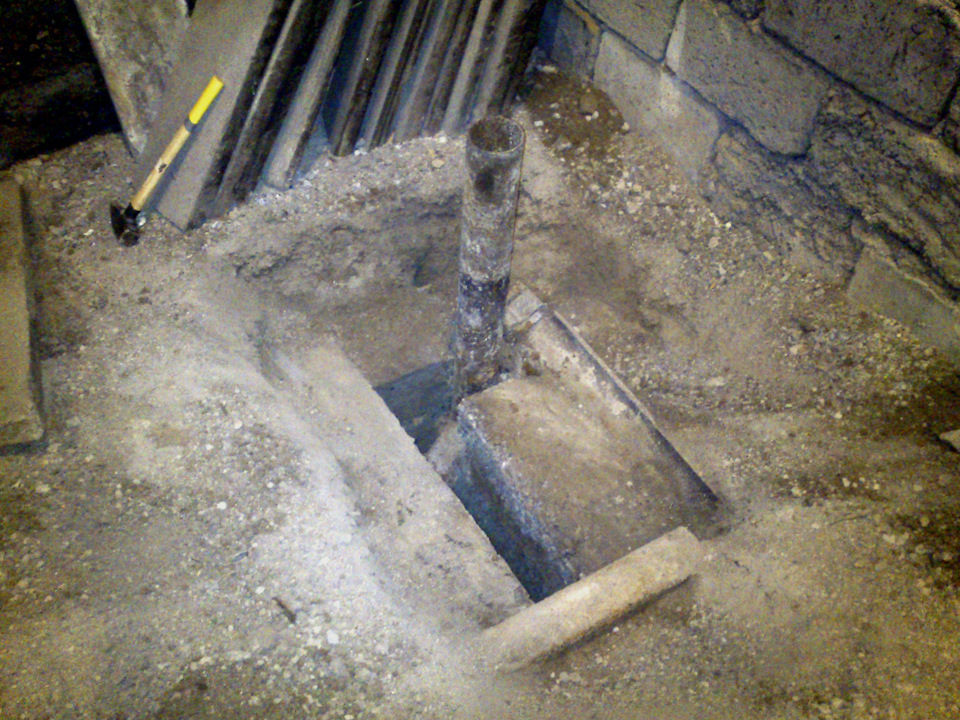

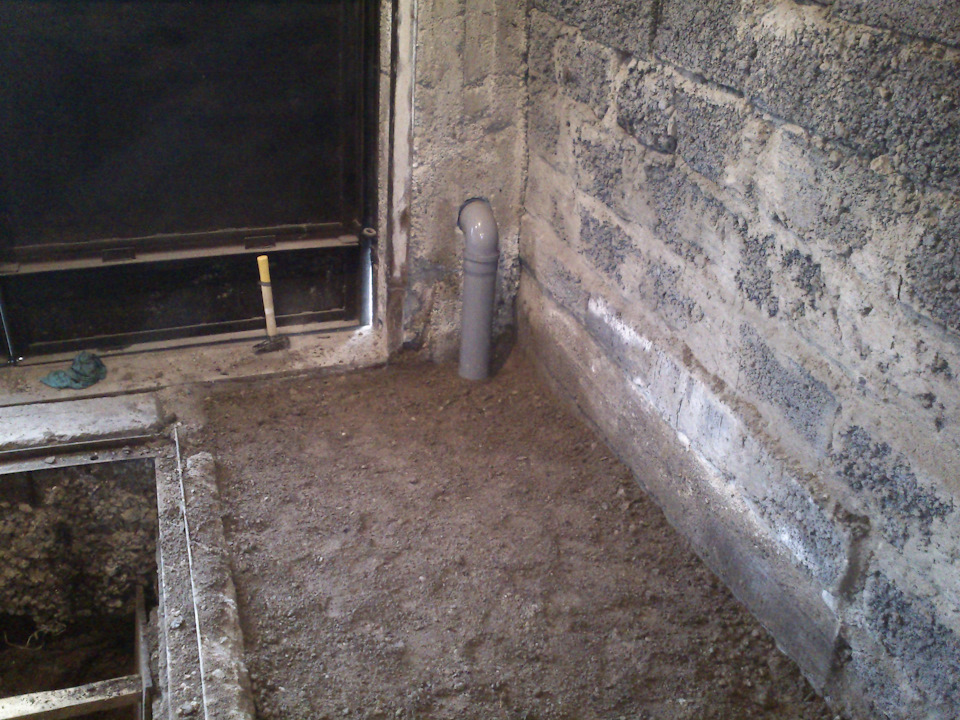

Первым делом, что было сделано в гараже это вентиляция. Было отверстие сверху в стене с воротами и труба выходящая из погреба в гараж. То есть вентиляции по сути не было. Было пробурено отверстие и установлена труба под вытяжку в дальнем углу.

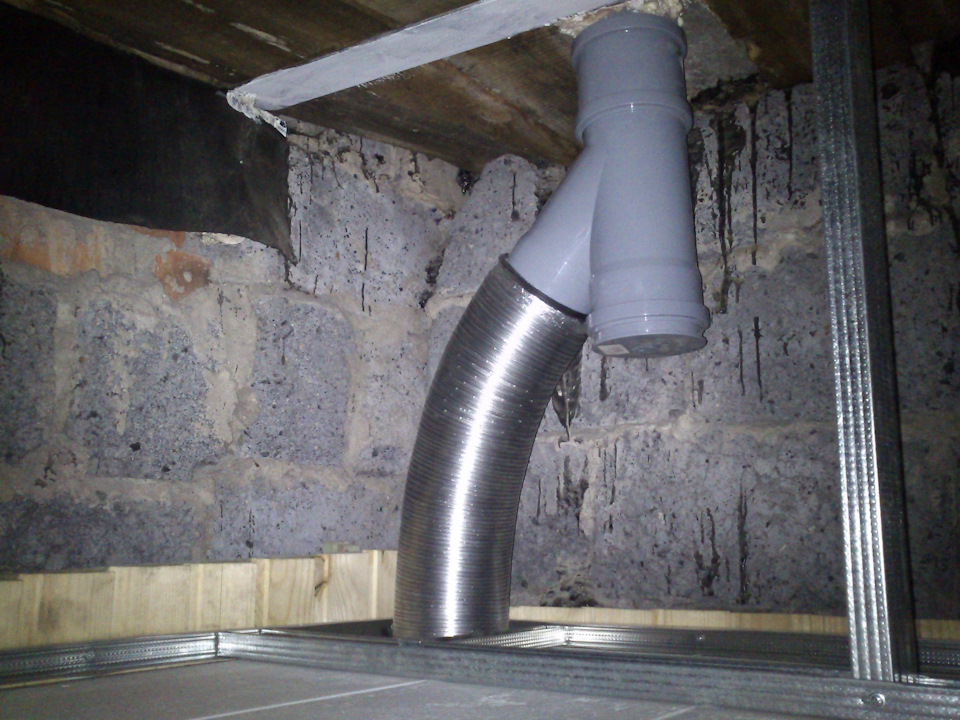

Изначально это было так:
Здесь пока не хватает трубки для слива и емкости для сбора конденсата. В межсезонье он наверно бывает у многих. Не хотелось конечно создавать лишние потери тяги, но такой способ, надеюсь не сильно ее ухудшит. Для притока сделано отверстие внизу возле ворот. Стоит анемостат — это видно на любом фото. Вытяжка погреба, как говорилось, выходила в гараж.

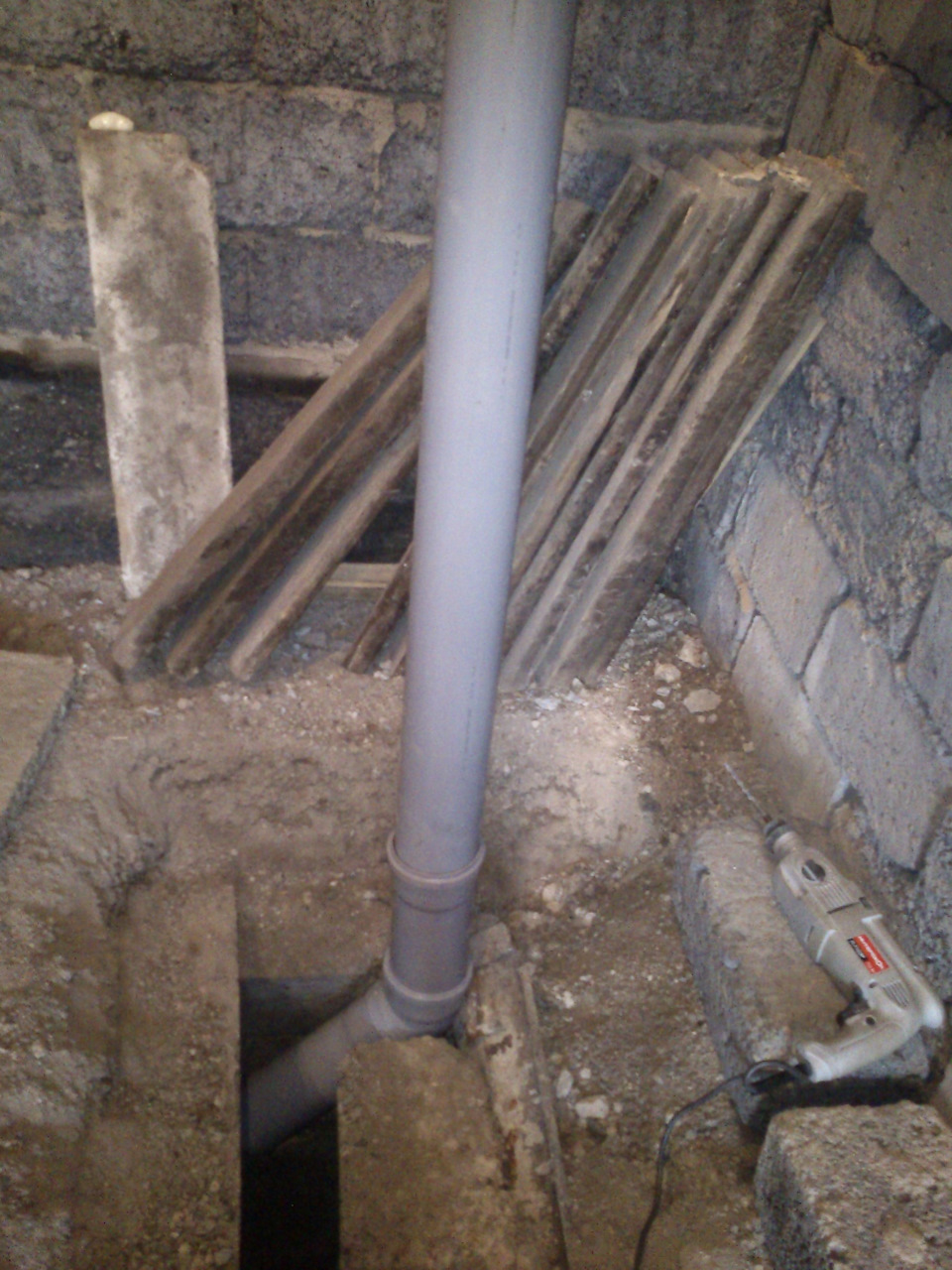

Свою трубу вывел опять же через пробуренное отверстие на крышу.
Погреб небольшой и не граничит со стенами гаража, отсюда неудачное расположение трубы. Подводить ее к стене через колени не стал, опасаясь потерь. Пока нет никаких полов можно делать все что угодно, а теперь внимание: приточка погреба и ямы…
Соседи по гаражам казалось были готовы крутить пальцем у виска (а может крутили). Но я могу сказать только одно — приточка работает. Единственное о чем жалею, что сэкономил на трубах, надо было коричневые делать.
В общем от вентиляции в гараже не восторге. Дефлектор ЦАГИ стоит, вентилятор правда работает не всегда. Лучшая вентиляция это распахнутые ворота, надо чаще бывать в гараже.

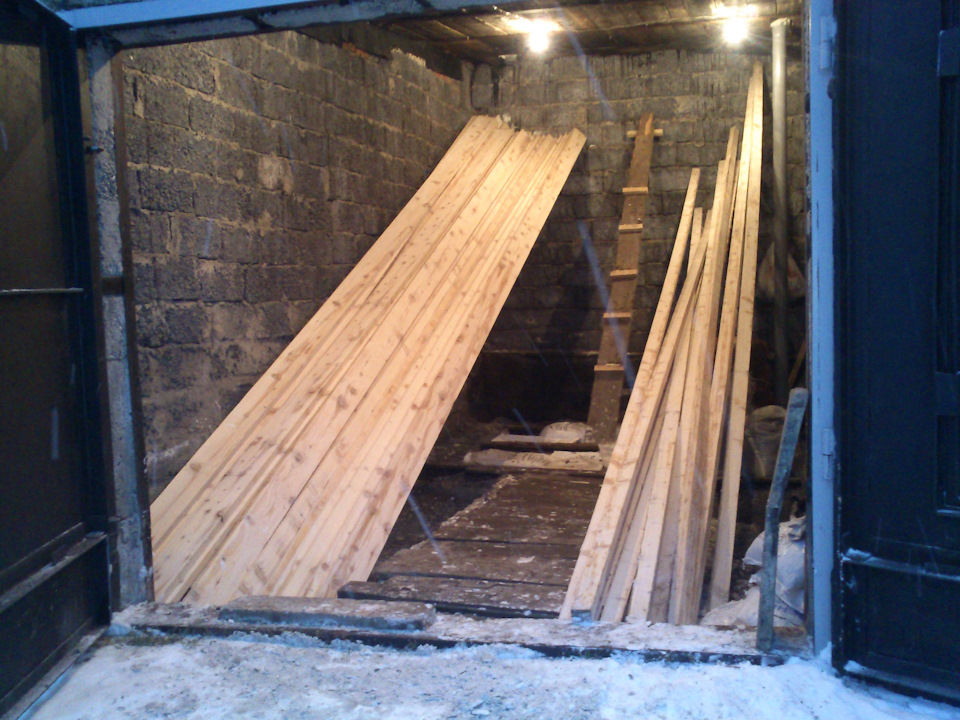

Следующий этап — полы. Пока временные, лес сырой, время года начало зимы. Доски на лагах лежали с щелями, периодически перемещались и переворачивались. Окончательно дерево было обработано, а доски прикручены спустя почти год. Спор о том, что лучше дерево или бетон мне кажется бесполезен. Каждый выбирает то, что ему нужно.

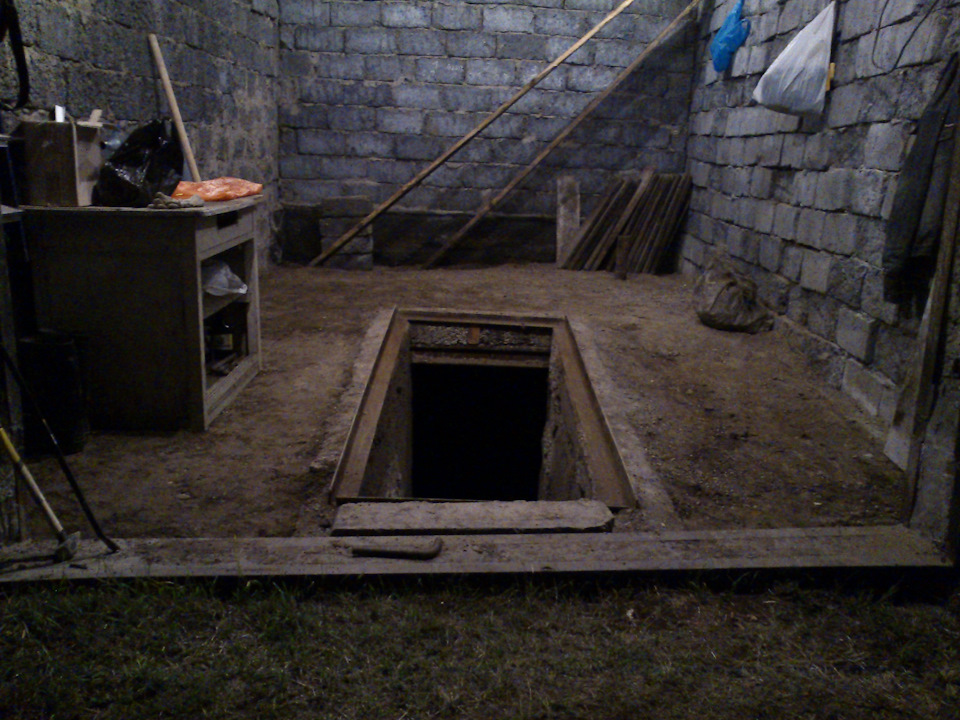

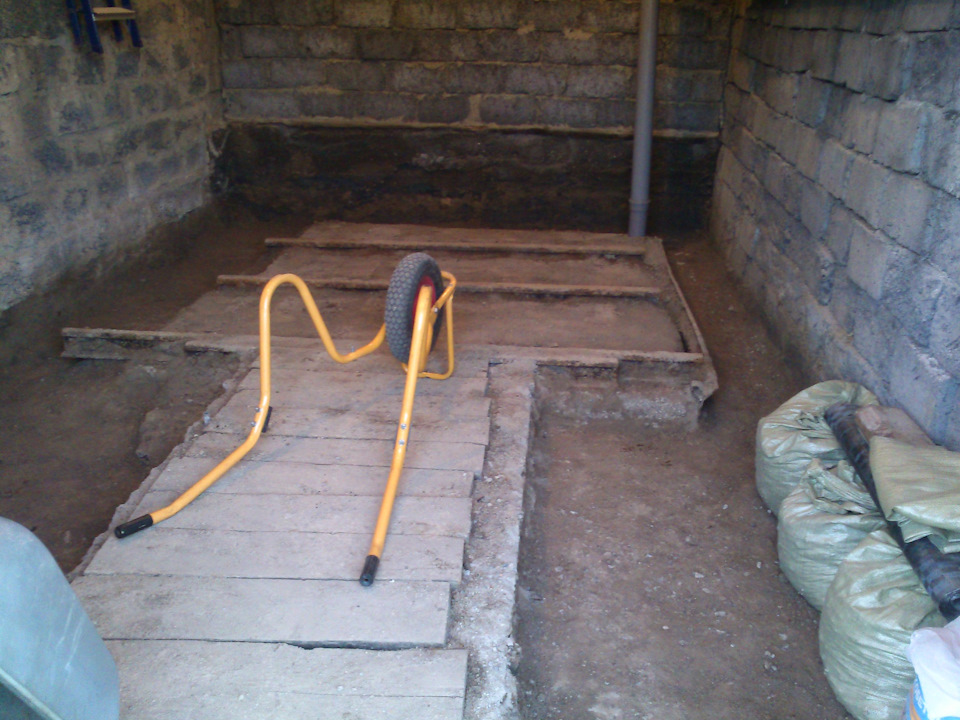

Выкинул все доски, которые лежали просто на земле и естественно прогнили. Копнул грунта сантиметров 20-30, чтоб засыпать хоть какую-то подушку из песка и щебня.
Оголился погреб, как-то здесь он не глубоко сделан. Пришлось утеплять.
Вентиляция в гараже своими руками
Здравствуйте.
Весь процесс изготовление вентиляции своими руками с теоретическими расчетами вы можете посмотреть в видео, которое находиться в самом низу данной статьи, а сейчас более подробно опишу все:
Несколько лет назад я приобрел гараж, в котором отсутствовала НОРМАЛЬНАЯ вентиляция — были пару «отверстий» рядом в воротами гаража и это называлась вентиляция.
Из подвала тянула одна труба «вытяжка» и больше никакой вентиляции в гараже не было и соответственно в гараже было очень душно и машину хранить, как и какие либо вещи не представлялось возможным — все быстро покрылось бы плесенью, ржавчиной, а потом начало бы гнить …
По этому было решено сделать нормальную вытяжку: приточку внизу гаража, через которую заходил свежий воздух и по диагонали гаража выходил в вытяжную трубу с дефлектором.
И тут возник вопрос — какой делать диаметр вытяжной трубы?
Для этого нужно знать среднюю скорость ветра в своем регионе, а это узнать можно из простой карты-схемы:
После чего можно примерно прикинуть какой необходим диаметр трубы в гараже, если учитывая, что рекомендовано согласно СНИП расход воздух в час в гараже под 200 м3:
Из представленной таблицы я выбрал минимальную скорость 2 м/с и трубу 200 мм диаметром длиной 3 метра:
Данная труба используется для наружных канализационных работ, легкая в отличии от асбестоцементных или металлических, а наружная — значит лучше устойчива к ультрафиолету — солнечному свету.
Для усиления тяти и для защиты от атмосферных осадков на конце трубы использовал дефлектор:
Дефлектор по вверх трубы — как написано в теории: усиливает тягу до 2 раз, по сравнению с разного рода грибками, которые защищают только от атмосферных осадков.
Так же был приобретен кирпич — для того, что бы на крыше гаража усилить трубу и придать ей жесткость и в будущем это не позволить ей раскачаться и куда либо деться (забегая вперед скажу, что уже три года стоит и никаких нареканий нет по этому поводу).
Так же был приобретен мешок цемента и банка битумного прайма, что бы замазать щели на крыше и она не протекала после установки вытяжки, а все остальное по мелочи уже было в наличии: песок, лопата для размешивания раствора, мастерок, ведра для воды и подачи готовой смеси и т.п.
Для изготовления приточки мною был приобретен уголок 40х40х3 или 45х45х3 — точно не помню, но это не столь важно — из любого из этих уголков можно было сделать решетку, а сварочный аппарат и электроды у меня были и еще купил банку краски для наружных работ по металлу, а остальные мелочи уже были приобретены ранее — цемент, кисточки, растворитель и т.д.
Из инструментов для облегчения работы использовал перфоратор с длинным сверлом(длинной 750 мм) и вторым буром для долбления, а также лом с кувалдой — это был самый тяжелый процесс «изготовления» отверстия в стене и потолке.
Первым делом я решил сделать вытяжную трубу на крыше гаража:
И настал тот субботний день, когда мы начали долбить крышу гаража, что бы туда установить вытяжку — спасибо другу, он мне в этом хорошо помогал!
Фотографий изготовления вытяжки к сожалению не сохранилось, а только видео — которое можно посмотреть в конце данной статьи, зато сохранилось много фотографий изготовление «ПРИТОЧКИ:
Как сделать вентиляцию в гараже своими руками: 52 фото и полезные схемы
Если в вашем гараже не отлажена система вентиляции, о настоящем комфорте придется забыть: постоянное присутствие в воздухе вредных примесей вкупе с нездоровым запахом сырости сведут на ноль удовольствие даже от самой эффектной и современной отделки. Вот почему нормализовать циркуляцию воздушного потока — одна из главных ваших обязанностей. Рассказываем о том, как качественно и по всем правилам сделать вентиляцию в гараже своими руками. Для наглядности — подробная технологическая карта процесса, схемы и многочисленные фото, которые помогут держать все под контролем.
Что вы получаете, обустроив вентиляцию
Какая бывает?
Независимо от того, с каким гаражом приходится иметь дело, существует 3 способа устройства вентиляции. Они отличаются технологией монтажа и эффективностью, поэтому вам остается выбрать наиболее подходящий, чтобы извлечь из решения максимально возможный КПД.
Естественная
Самый дешевый и распространенный вариант, при котором разница между температурами внутри и снаружи помещения обеспечивает идеальный воздухообмен через 2 вентиляционных отверстия. Изготавливается из канализационных труб и доступна для устройства даже новичку.
Как это работает
Через вытяжное наполненный вредными веществами воздух выходит наружу — через притяжное поступает уже чистая воздушная масса.
Плюсы:
Минусы:
Принудительная
Устройство механического типа, которое позволяет добиться всегда комфортной температуры в любое время года. Состоит, как правило, из:
Как это работает
В воздуховод монтируется вентилятор — лучше выбирать осевые либо канальные варианты. Он удаляет грязный воздух из помещения. Чистый воздух обрабатывается фильтром и подогревается электрокалорифером — и только затем уже поступает непосредственно в гараж.
Плюсы:
Минусы:
Комбинированная
Отличается от естественной включением в систему дополнительного элемента — электровентилятора, удаляющего отработанный воздух.
Как это работает
Электровентилятор на вытяжном отверстии выгоняет грязный воздух из помещения. В остальном — все аналогично системе естественной вентиляции.
Плюсы:
Минусы:
Приточная
Отличается от естественной наличием только одного канала, через который воздух и поступает внутрь. По сути, такой тип вентиляции позволяет обновлять воздух в гараже, постоянно «подбрасывая» свежую его порцию.
Как это работает
Аналогично естественной воздух выходит через вытяжные отверстия и поступает через приточные.
Плюсы:
Минусы:
Нормы и правила
Обустраивая вентиляцию в гараже, помните о том, что есть нормы СНиП, которых необходимо придерживаться — в противном случае вероятность получить штраф высока как никогда.
Изучите их внимательно в разделе СНиП 21-02*99. Отметим, что свежий воздух должен поступать в объеме как минимум 180 литров час и течение суток обновлять весь внутренний объема гаража как минимум 6 раз.
Материалы и инструменты
Технологическая карта процесса
Рассмотрим подробно алгоритм обустройства естественной вентиляции из канализационных труб. В качестве примера берем условный гараж с общей площадью 20 кв. метров.
Шаг 1. Расчеты.
На каждые 10 кв. метров площади помещения должно приходиться не менее 15 см в диаметре канала. Соответственно, для гаража на 20 квадратов необходим канал с диаметром как минимум в 30 см. Но если вы делаете несколько вытяжных отверстий, то делите эти 30 см на их количество.
Шаг 2. Начертите схему расположения вентиляционных отверстий.
Предлагаем вам для упрощения процесса уже готовые варианты, которые вполне могут подойти.
Шаг 3. Оформите проем, в который будет поступать воздух.
Делается это перфоратором — просто отсчитайте от пола как минимум 10 см.
Шаг 4. Оформите выход.
Лучше всего делать его на противоположной стене — с той лишь разницей, что 1- см на этот раз отсчитываются не от напольного покрытия, а от потолка.
Шаг 5. Монтируйте трубу. Она может быть металлической либо пластической и должна выходить над крышей как минимум 30-40 см.
Шаг 6. Заполните имеющиеся пустоты между трубой и стеной герметиком. Это позволит избежать появления конденсата и распространения сырости.
Шаг 7. Поставьте дефлектор на трубы.
Это простое приспособление, которое значительно ускорит перемещение воздуха по трубам туда-обратно. К тому же, оно мешает проникнуть в трубы атмосферным осадкам.
В погребе или подвале
Если в вашем гараже есть погреб или подвал, и вы планируете использовать его для хранения продуктов питания, вспомогательных средств и не только, то без вентиляции не обойтись. Однако облегчает дело тот факт, что прекрасно справится с циркуляцией воздуха в помещении обычный вывод пластиковых труб.
Правда, есть нюансы: приточную трубу нужно выводить на расстоянии как минимум 50 см от уровня пола. Что же до вытяжной, то она размещается аккурат под потолком подвала и выводится непосредственно на крышу гаража. Оптимально, если вы ее хорошенько утеплите: так вы защитите трубу от конденсата.
При выводе избегайте каких-либо сложных изгибов — должна быть максимально простая конструкция, исправно выполняющая свою задачу.
Усиливает эффект использование в надземных частях гаража кирпичей со сквозными отверстиями. Однако это всего лишь рекомендация, а не строгое руководство к действию.
Изучите внимательно схемы вентиляции, разработанные для других гаражей и уже опробованные на практике.
В смотровой яме
Идеально проводить работы непосредственно в момент ее монтажа. В противном случае придется разбивать всю конструкцию и обустраивать заново.
Вентиляция в смотровой яме выполняется за счет создания дополнительного канала сразу после выравнивания дна и стен. Для этого понадобится пластиковая труба. Идеально, если с диаметром сечения не меньше 10 см. Она вставляется в горизонтальную траншею таким образом, чтобы нижний конец почти упирался в дно, и выводится через стену.
В итоге, даже при накинутом сверху помосте обеспечивается отличная циркуляция воздуха. И это — при минимальном вложении сил и средств в проект.
Посмотрите на то, как это делают другие владельцы гаражей.
Заключение
Уверены, что благодаря предложенной инструкции и схемам вы сможете правильно выполнить вентиляцию в гараже своими руками и обеспечить себе максимальный комфорт в любую пору года. Не относитесь к этому процессу свысока: на кону ваше собственное здоровье и полноценное функционирование находящегося в помещении транспортное средство. А этим, как известно, не шутят.
