Конструкция навесной фасадной системы с вентилируемым воздушным зазором «РВМ-2000» Марморок-Т ТС 2462-09

Характеристики

Применение: Для отделки и утепления наружных стен зданий и сооружений различного назначения, в т. ч. жилых»

Конструкция навесной фасадной системы с вентилируемым воздушным зазором для облицовки кассетами из алюмокомпозитных материалов «Навек» Navek-040: ТС 3050-10

Характеристики

Применение: Предназначена для облицовки фасадов зданий и других строительных сооружений кассетами из алюмокомпозитных материалов и утепления стен с наружной стороны. Эта система представляет собой скрытый способ крепления облицовочного материала. Система Navek-040 позволяет использовать многослойные алюминиевые листы с декоративной поверхностью для отделки фасадов зданий, архитектурных элементов разнообразных форм: колонн, выступов, карнизов. Низкий удельный вес системы позволяет использовать её при реконструкции зданий с ослабленной несущей способностью стен и фундаментов.

Технические характеристики: Система Navek-040 может быть изготовлена в двух вариантах: из оцинкованной стали с полимерно-порошковым покрытием с толщиной полимерно-порошкового покрытия 60 мкм и из нержавеющей стали.

Описание: Конструкция навесной фасадной системы Navek-040 состоит из: несущих кронштейнов, предназначенных для установки на строительном основании с помощью анкерных дюбелей или анкеров; несущих горизонтальных направляющих, прикрепляемых к кронштейнам крепежными изделиями; несущих вертикальных направляющих, прикрепляемых к горизонтальным направляющим крепежными изделиями; теплоизоляционных плит (при наличии требований по теплоизоляции), устанавливаемых на стене в один или два слоя и прикрепляемых тарельчатыми дюбелями; защитной паропроницаемой мембраны (при необходимости), закрепляемой при монтаже конструкции теми же тарельчатыми дюбелями на внешней поверхности слоя утеплителя; элементов облицовки (наружный декоративно-защитный экран) в виде кассет из алюмокомпозитных материалов, которые крепятся к направляющим скрытым способом с помощью кронштейнов кассетных и пластин опорных; деталей примыкания системы к проёмам, углам, цоколю, крыше и другим участкам здания. Доп. информацию см. раздел 12.12.

Конструкция навесной фасадной системы с вентилируемым воздушным зазором для облицовки фиброцементными и асбестоцементными плитами «Навек»: Navek-010 ТС 3047-10

Характеристики

Применение: Предназначена для облицовки фасадов зданий и других строительных сооружений фибро- и асбестоцементными плитами и утепления стен с наружной стороны. В качестве крепежных изделий для крепления облицовочного материала используются вытяжные заклёпки, окрашенные в цвет поверхности плиты.

Технические характеристики: Система Navek-010 может быть изготовлена в двух вариантах: из оцинкованной стали с полимерно-порошковым покрытием с толщиной полимерно-порошкового покрытия 60 мкм и из нержавеющей стали.

Описание: Возможно два варианта исполнения системы: с открытыми межплиточными швами и с применением декоративных планок заполнения горизонтальных, вертикальных и угловых швов. Конструкция навесной фасадной системы Navek-010 состоит из: несущих кронштейнов, предназначенных для установки на строительном основании с помощью анкерных дюбелей или анкеров; несущих горизонтальных направляющих, прикрепляемых к кронштейнам крепежными изделиями; несущих вертикальных направляющих, прикрепляемых к горизонтальным направляющим крепежными изделиями; теплоизоляционных плит (при наличии требований по теплоизоляции), устанавливаемых на стене в один или два слоя и прикрепляемых тарельчатыми дюбелями; защитной паропроницаемой мембраны (при необходимости), закрепляемой при монтаже конструкции теми же тарельчатыми дюбелями на внешней поверхности слоя утеплителя; элементов облицовки (наружный декоративно-защитный экран) в виде фиброцементных плит, которые крепятся к направляющим видимым способом с помощью крепежных изделий; деталей примыкания системы к проёмам, углам, цоколю, крыше и другим участкам здания.

Доп. информацию см. раздел 12.12.

Конструкция навесной фасадной системы с вентилуриемым воздушным зазором для облицови плитами из керамогранита с видимым креплением «Бревитор-Констракшен» Фасад-Мастер 2 ТС-2892-10

Характеристики

Применение: Система предназначена для утепления и наружной отделки зданий и сооружений.

Технические характеристики: Несущая система — оцинкованная или нержавеющая сталь.

Описание: Крепление кронштейнов (60 х50/300 мм, оцинкованные гальваническим способом) к стене осуществляется с помощью анкерных дюбелей Mungo MB-S, MBR-S, M3 10/100 или Hilti Gmbh HRD, HRD-U HRD-S 10/100. В качестве утепляющего материала используются негорючие (по ГОСТ 30244-94) плиты из минеральной ваты на синтетическом связующем с волокном из каменного (базальтового) литья ВЕНТИБАТТС, РАRОС, VЕNTITERM. Плиты устанавливаются в один или в два слоя (100 мм+50 мм) и оба слоя крепятся к стене тарельчатыми дюбелями.. Утепляющий слой закрывается ветро-гидрозащитной мембраной «TYVEK HOUSWRAP» (1060В), закрепленной тарельчатыми дюбелями. Кронштейны монтируются в вертикальном и горизонтальном направлениях с шагом 600 мм. Крепятся к стене дюбель-шурупами для кирпича. Вертикальные направляющие (Г-образный профиль 1,2х20 ммх100х60 мм, оцинкованный с порошковой окраской) крепятся к кронштейнам вытяжными заклепками К8, 7 4, 8?10, корр. сталь. Облицовка выполняется керамогранитными плитами с помощью кляммеров из коррозионностойкой стали с видимым креплением плиты. Кляммеры крепятся к вертикальным направляющим стальными вытяжными заклепками. Видимые элементы кляммеров выкрашиваются под цвет керамогранитных плит. Монтаж подоконных отливов выполняется до установки откосов. Подоконные отливы, откосы и парапеты изготовлены из оцинкованных листов окрашенных порошковой окраской в соответствии с колористическим решением. Оконные отливы и парапеты должны исключать затекание воды за конструкцию.

Конструкция навесной фасадной системы с вентилуриемым воздушным зазором для облицови плитами из керамогранита с видимым креплением «Стил-ко. ру конструктор» SIV ТС-2728-09

Характеристики

Конструкция навесной фасадной системы с вентилуриемым воздушным зазором для облицови фиброцементными и фасадными плитами с видимым креплением «Бревитор-Констракшен» Фасад-Мастер 3 ТС-3082-10

Характеристики

Применение: Система предназначена для облицовки элементами на основе листовых материалов с видимым креплением и утепления наружных стен зданий и сооружений различного назначения.

Технические характеристики: Несущая система — оцинкованная или нержавеющая сталь.

Описание: Крепление кронштейнов (60х 50/300 мм, оцинкованные гальваническим способом) к стене осуществляется с помощью анкерных дюбелей Mungo MB-S, MBR-S, M3 10/100 или Hilti Gmbh HRD, HRD-U HRD-S10/100. В качестве утепляющего материала используются негорючие (по ГОСТ 30244-94) плиты из минеральной ваты на синтетическом связующем с волокном из каменного (базальтового) литья ВЕНТИБАТТС, РАRОС, VЕNTITERM. Плиты устанавливают в один или в два слоя (100 мм + 50 мм) и крепят оба слоя к стене тарельчатыми дюбелями. Утепляющий слой закрывается ветро-гидрозащитной мембраной TYVEK HOUSWRAP (1060В), закрепленной тарельчатыми дюбелями. Горизонтальные направляющие (Г-образныйпрофиль1,2х20?100? 60 мм, оцинкованный с порошковой окраской) и вертикальные направляющие (П-образный профиль 1,2х20?20? 80?20?20 мм и Z-образный профиль 1,2х30?20? 30 мм, оцинкованный с порошковой окраской) крепятся соответственно кронштейннами самосверлящиесми самонарезающим винтами или стальными заклепками. Облицовка выполняется фиброцементными и фасадными плитами толщиной 8 мм с помощью самосверлящих самонарезающих винтов 4,2?25/32 или стальных вытяжных заклепок с установкой уплотняющей ленты EPDM 1?36/60 мм вертикальных швах и декоративной планки из алюминиевых сплавов толщиной 0,7 мм в горизонтальных швах. Фиброцементные плиты покрыты грунтом и покрашены акриловой краской.

Конструкция навесной фасадной системы с вентилуриемым воздушным зазором для облицовки кассетными панелями со скрытым креплением «Студио-Керамика» NordFox MTH-v-100 ТС-2600-09

Характеристики

Применение: Предназначена для облицовки кассетными панелями со скрытым креплениям, а также утепления наружных стен зданий и сооружений различного назначения.

Технические характеристики: Элементы каркаса фасадной системы (направляющие, несущий и опорный кронштейны, каретки, удлинитель кронштейна, вспомогательный профиль, крепежные и декоративные элементы) выполняются из экструдированных профилей из сплавов марок ГОСТ 22233-2001: AlMgSi 6060 T66, AlMgO, 7Si 6063 и т. д. и ГОСТ 4784-97 DIN EN 755-2. Элементы примыкания изготавливают из тонколистовой оцинкованной холоднокатаной стали по ГОСТ 14918-80 с полимерным покрытием. Терморазрывы изготавливаются из вспененного ПВХ «UNEXT Classic». Максимальный вынос облицовки от плоскости стены – 500 мм. Максимальный шаг кронштейнов в вертикальной плоскости 1200 мм, а при использовании схемы крепления в межэтажное перекрытие – 3600 мм. Класс пожарной опасности систем NordFox – К0. Максимальный температурный перепад в процессе эксплуатации – 80 град. С. Производственная мощность выпускаемой продукции – 1,5 млн. м2/год, что составляет 450 тонн перерабатываемого алюминиевого проката.

Описание: Система NordFox пригодна в строительстве высотных объектов, опыт применения в Москве на здании высотой 260 м. Условия эксплуатации системы: от минус 50 град. С до + 80 град. С. Предусмотрено устройство навесных фасадных систем «NordFox» в различных ветровых районах по СНиП 2.01.07-85. Эксплуатационный срок службы в условиях неагрессивной, слабо- и среднеагрессивной среды – 50 лет. Использование на зданиях, возводимых в районах с сейсмичностью до 9 баллов включительно, на просадочных грунтах I типа по СНиП 2.02.01-83 и на вечномерзлых грунтах в соответствии с 1-м принципом по СНиП 2.02.04-88.

Конструкция навесной фасадной системы с вентилуриемым воздушным зазором для облицовки керамическим гранитом и натуральным камнем со скрытым креплением «Студио-Керамика» NordFox MLV-v-20: ТС-2756-10

Характеристики

Применение: Предназначена для облицовки керамическим гранитом и натуральным камнем со скрытым креплением, а также утепления наружных стен зданий и сооружений различного назначения.

Технические характеристики: Элементы каркаса фасадной системы (направляющие, несущий и опорный кронштейны, каретки, удлинитель кронштейна, вспомогательный профиль, крепежные и декоративные элементы) выполняются из экструдированных профилей из сплавов марок ГОСТ 22233-2001: AlMgSi 6060 T66, AlMgO, 7Si 6063 и т. д. и ГОСТ 4784-97 DIN EN 755-2. Элементы примыкания изготавливают из тонколистовой оцинкованной холоднокатаной стали по ГОСТ 14918-80 с полимерным покрытием. Терморазрывы изготавливаются из вспененного ПВХ «UNEXT Classic». Максимальный вынос облицовки от плоскости стены – 500 мм. Максимальный шаг кронштейнов в вертикальной плоскости 1200 мм, а при использовании схемы крепления в межэтажное перекрытие – 3600 мм. Класс пожарной опасности систем NordFox – К0. Максимальный температурный перепад в процессе эксплуатации – 80 град. С. Производственная мощность выпускаемой продукции – 1,5 млн. м2/год, что составляет 450 тонн перерабатываемого алюминиевого проката.

Описание: Система NordFox пригодна в строительстве высотных объектов, опыт применения в Москве на здании высотой 260 м. Условия эксплуатации системы: от минус 50 град. С до + 80 град. С. Предусмотрено устройство навесных фасадных систем «NordFox» в различных ветровых районах по СНиП 2.01.07-85. Эксплуатационный срок службы в условиях неагрессивной, слабо- и среднеагрессивной среды – 50 лет. Использование на зданиях, возводимых в районах с сейсмичностью до 9 баллов включительно, на просадочных грунтах I типа по СНиП 2.02.01-83 и на вечномерзлых грунтах в соответствии с 1-м принципом по СНиП 2.02.04-88.

Конструкция навесной фасадной системы с вентилуриемым воздушным зазором для облицовки листовыми панелями с видимым креплением «Студио-Керамика» NordFox MTA-v-100 ТС-2601-09

Характеристики

Применение: Предназначена для облицовки листовыми панелями с видимыми креплениями, а также утепления наружных стен зданий и сооружений различного назначения.

Технические характеристики: Элементы каркаса фасадной системы (направляющие, несущий и опорный кронштейны, каретки, удлинитель кронштейна, вспомогательный профиль, крепежные и декоративные элементы) выполняются из экструдированных профилей из сплавов марок ГОСТ 22233-2001: AlMgSi 6060 T66, AlMgO, 7Si 6063 и т. д. и ГОСТ 4784-97 DIN EN 755-2. Элементы примыкания изготавливают из тонколистовой оцинкованной холоднокатаной стали по ГОСТ 14918-80 с полимерным покрытием. Терморазрывы изготавливаются из вспененного ПВХ «UNEXT Classic». Максимальный вынос облицовки от плоскости стены – 500 мм. Максимальный шаг кронштейнов в вертикальной плоскости 1200 мм, а при использовании схемы крепления в межэтажное перекрытие – 3600 мм. Класс пожарной опасности систем NordFox – К0. Максимальный температурный перепад в процессе эксплуатации – 80 град. С. Производственная мощность выпускаемой продукции – 1,5 млн. м2/год, что составляет 450 тонн перерабатываемого алюминиевого проката.

Описание: Система NordFox пригодна в строительстве высотных объектов, опыт применения в Москве на здании высотой 260 м. Условия эксплуатации системы: от минус 50 град. С до + 80 град. С. Предусмотрено устройство навесных фасадных систем «NordFox» в различных ветровых районах по СНиП 2.01.07-85* заменен СП 20.13330.2011. Эксплуатационный срок службы в условиях неагрессивной, слабо- и среднеагрессивной среды – 50 лет. Использование на зданиях, возводимых в районах с сейсмичностью до 9 баллов включительно, на просадочных грунтах I типа по СНиП 2.02.01-83* и на вечномерзлых грунтах в соответствии с 1-м принципом по СНиП 2.02.04-88.

Конструкция навесной фасадной системы с вентилуриемым воздушным зазором для облицовки плитами из керамогранита с видимым креплением «Студио-Керамика»: NordFox MTC-v-100 ТС-2872-10

Характеристики

Применение: NordFox MTC-v-100 предназначена для облицовки плитами из керамогранита с видимыми креплениями, а также утепления наружных стен зданий и сооружений различного назначения.

Технические характеристики: Элементы каркаса фасадной системы (направляющие, несущий и опорный кронштейны, каретки, удлинитель кронштейна, вспомогательный профиль, крепежные и декоративные элементы) выполняются из экструдированных профилей из сплавов марок ГОСТ 22233-2001: AlMgSi 6060 T66, AlMgO, 7Si 6063 и т. д. и ГОСТ 4784-97 DIN EN 755-2. Элементы примыкания изготавливают из тонколистовой оцинкованной холоднокатаной стали по ГОСТ 14918-80 с полимерным покрытием. Терморазрывы изготавливаются из вспененного ПВХ «UNEXT Classic». Максимальный вынос облицовки от плоскости стены – 500 мм. Максимальный шаг кронштейнов в вертикальной плоскости 1200 мм, а при использовании схемы крепления в межэтажное перекрытие – 3600 мм. Класс пожарной опасности систем NordFox – К0. Максимальный температурный перепад в процессе эксплуатации – 80 град. С. Производственная мощность выпускаемой продукции – 1,5 млн. м2/год, что составляет 450 тонн перерабатываемого алюминиевого проката.

Описание: Система NordFox пригодна в строительстве высотных объектов, опыт применения в Москве на здании высотой 260 м. Условия эксплуатации системы: от минус 50 град. С до + 80 град. С. Предусмотрено устройство навесных фасадных систем «NordFox» в различных ветровых районах по СНиП 2.01.07-85. Эксплуатацион¬ный срок службы в условиях неагрессивной, слабо- и среднеагрессивной среды – 50 лет. Использование на зданиях, возводимых в районах с сейсмичностью до 9 баллов включительно, на просадочных грунтах I типа по СНиП 2.02.01-83 и на вечномерзлых грунтах в соответствии с 1-м принципом по СНиП 2.02.04-88.

Можно добавить свою продукцию или отзывы в комментариях ниже!

Источник

Навесные вентилируемые фасады «под ключ»

Строительная компания «Альпика» осуществляет полный комплекс работ по проектированию, производству и установке вентилируемых фасадов «под ключ». Стоимость и сроки реализации проекта зависят от сложности и масштабов работ, и в каждом отдельном случае рассчитываются индивидуально. Оставьте заявку на сайте прямо сейчас, и наши специалисты произведут расчёт НВФ в кратчайшие сроки.

Особенности и функции вентилируемых фасадов

Навесной вентилируемый фасад (НВФ) – это многослойная конструкция, предназначенная для внешней отделки зданий и сооружений. Система НВФ включает в себя металлический каркас, прикрепляемый к материалу внутренних стен или плитам перекрытий; утеплитель (при необходимости); вентилируемый зазор, предназначенный для удаления конденсата и влаги; наружный слой из различных облицовочных материалов.

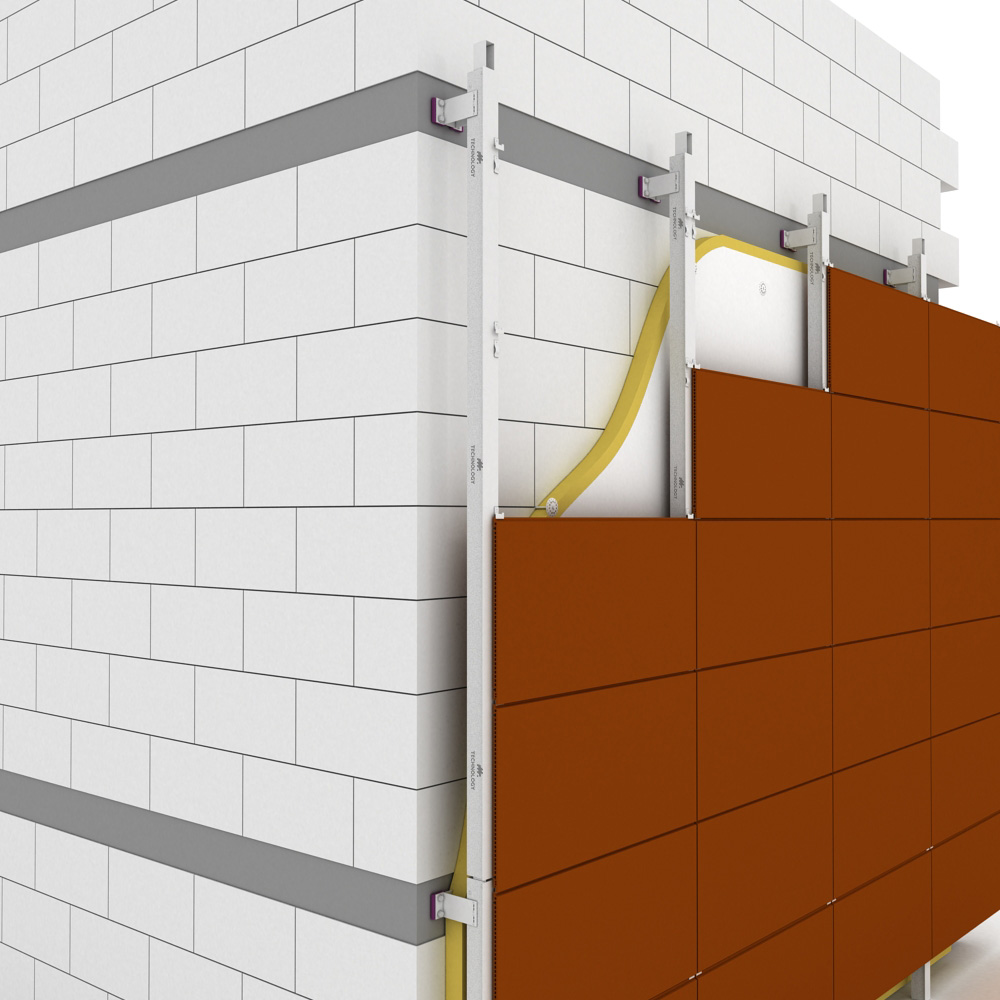

Схема вентилируемого фасада

Расчет вентилируемого фасада онлайн

Введите площадь фасада:

Выберите облицовочный материал:

Выберите толщину утеплителя:

** Все цены указаны с учётом монтажа и стоимости материалов. Калькулятор показывает ориентировочную стоимость устройства вентфасада. Для определения более точных цен требуется учесть огромное множество параметров, которые рассчитываются в каждом отдельном случае индивидуально. Для детального расчёта заполните форму обратной связи и отправьте заявку.

Свойства вентилируемых фасадов

15 причин выбрать вентилируемый фасад

Недостатки вентилируемых фасадов

Области применения вентилируемых фасадов

Бизнес-центры, офисные здания

ФОК или спортивные комплексы

Промышленные здания и сооружения

Здания сферы питания

Жилые и общественные здания

Частный жилой сектор

ЕСТЬ ВОПРОСЫ ПО СИСТЕМАМ НАВЕСНЫХ ВЕНТИЛИРУЕМЫХ ФАСАДОВ?

Оставьте заявку на сайте, и наши специалисты подробно проконсультируют Вас по вашему объекту и вопросам касательно систем навесных вентилируемых фасадов.

Этапы проектирования и монтажа вентилируемых фасадов «под ключ»

Разработка архитектурного решения

Проектирование НВФ и СПК и согласование

Поставка комплектующих и мобилизация

Сдача-приёмка объекта в эксплуатацию

Источник

Сертификация вентилируемых фасадов

Разъяснения экспертов по сертификации

Нередко нам задают вопрос: какие преимущества дает строительный сертификат в системе РОССТРОЙСЕРТИФИКАЦИЯ

Изменения в сфере сертификации в 2021 году.

Вентилируемый фасад, или же фасадная система — это структура отделки кровли зданий и экстерьеров с целью защиты от внешних воздействий. Основной принцип работы таков: постоянная вентиляция, обращение воздушного потока внутри вентилируемого фасада обеспечивает защищаемым поверхностям и объектам увеличенный срок службы, а производить монтаж можно не зависимо от времени, влажности и качества исходных поверхностей.

Обязательная сертификация вентилируемых фасадов

Вентилируемые фасады не подлежат обязательной сертификации, как по законодательству РФ — в Постановлении Правительства No 982 от 1 декабря 2009 года вентилируемые фасады не упомянуты, так и на уровне таможенного союза. Для регулировки качества фасадных систем используется только 30.12.2009 N 384-ФЗ — национальный регламент качества, регулирующий безопасность всех строительных конструкций. Получение сертификата на соответствие данному регламенту добровольна, в отличие от проверки выполнения регламентированных требований по пожарной безопасности, на установленных 123 ФЗ, определённых Постановлением Правительства РФ от 17 марта 2009 г. No 241. Для ее прохождения продукт должен соответствовать требованиям ГОСТ Р 56707-2015.

Добровольная сертификация

По желанию производителя или реализатора может быть добровольно получен документ соответствия. Пусть это и не обязательно, однако производитель, который самостоятельно подал заявку на тестирование стандартов качества и безопасности своей продукции, будет вызывать больше доверия. Наличие дополнительного документа повышает конкурентноспособность на рынке, даёт возможность участия в конкурсах и выставках.

Сертификат так же существенно повышает вероятность выиграть тендер, увеличить число деловых партнёров и получить госзаказ, располагает потенциального клиента. Положительная репутация способствует возможности выбрать более выгодную программу кредитования.

Особенности сертификации в Росстройсертификация

В течение процесса получения сертификата в системе «Росстройсертификация» оформление свидетельств, подтверждающих качество партии или серийного производство товара, производится наиболее эффективно и достоверно для российских реалий. Данная система оправданно считается действенным инструментом контроля качества продукции, предназначенной для строительного рынка.

Испытания проводятся исключительно в аккредитированных лабораториях, которые оснащены всем необходимым современным оборудованием. Процедура проводится сертифицированными специалистами, успешно прошедшими проверку в системе. По правилам Россертификации к испытаниям допускаются как товары отечественного, так и зарубежного производителя. Россертификация располагает оригинальными формами сертифицированных документов и знаков соответствия, использование которых подтверждает высочайшее качество продукции.

Порядок прохождения сертификации вентилируемых фасадов

Проверка на соответствие требованиям при сертификации проводится в три этапа.

Подача заявки на сертификацию, вместе с набором документов и образцами испытуемой продукции.
В набор документов входит само заявление, информация о компании, информация о товаре и протоколы испытаний продукции, если таковые были проведены производителем или реализатором.

Выполнение проверок и анализ результатов.
Сперва анализируется набор документов, затем проводятся испытания и анализ результатов, на основе которого будет принято решение о предоставлении сертификата. При этом так же предусмотренны выездная проверка на производство с целью изучения производства и условий хранения

Выдача документа о прохождении сертификации или отказ.

Испытания на получение сертификации предусматривают следующие тесты:

Проверка прочности;
Класс надёжности по соответствию со значимостью зданий;
Соответствие климатическим зонам;
Поглощение вентилируемым фасадом влаги;
Устойчивость при морозе.
В добавок проводится проверка по пожарной безопасности в соответствии со стандартом ГОСТ 31251-2008, с дальнейшим установлением класса пожарной безопасности и оформлением протоколов.
