Критерии хорошей банной печки. Рекомендации экспертов FORUMHOUSE

Какой должна быть хорошая банная печь? Эксперты FORUMHOUSE помогают определить критерии хорошей печки, которая сможет удовлетворить потребности и профессиональных парильщиков, и просто любителей полежать на полке.

В идеале, современная печь для бани должна отличаться простотой в эксплуатации и при этом обеспечивать баню паром в нужном количестве и в самом лучшем качестве, быть компактной, но в то же время мощной и экономичной. А самое главное, современная банная печь должна быть универсальной и выдавать банные кондиции в широком диапазоне.

Порой даже у членов одной семьи разные предпочтения по температурно-влажностным режимам в парной: одному необходимо просто «погреться», другой любит париться при низкой температуре и высокой влажности, ну а третьему подавай ядреный пар. Так вот, если печь способна создавать все эти три режима, а еще их быстро менять, то это хорошая печь.

Требования к банным печам меняются вместе со всей нашей жизнью. Люди все больше работают, все быстрее живут, на отдых остается все меньше времени. Поэтому, как говорит Светлана Ревина, в последнее время на лидирующие позиции стали выходить печи, которые способны протопить банное пространство за 30-40 минут, а не за два-три часа, как это было еще несколько лет назад.

Тем не менее, люди, по-настоящему увлеченные баней, в первую очередь требуют от банной печи двух вещей: чтобы она быстро набирала тепло и делала «легкий» пар.

Первое качество банной печи: чтобы она быстро набирала тепло и чтобы, по возможности, держала его как можно дольше. Самое главное, чтобы человек приехал на дачу, натопил баню за час-полтора-два и потом спокойно весь вечер парился. Еще что важно? Чтобы пар был мягким, не жег, чтобы не дуло нигде ничего… А температуру каждый под себя подбирает.

Преимущество хороших печей в том, что они дают максимальную отдачу с минимальными затратами времени и энергии. Минимум дров, минимум усилий – и через час-полтора человек начинает париться.

По типу нагрева печи разделяются на электрические и топливные, чаще всего – дровяные. Появились такие интересные решения, как пеллетные горелки для банных печей. Есть банные печи, которые отапливаются газом (но в индивидуальных банях газовое отопление применяют нечасто). Другие виды топлива для бань в наших широтах используют крайне редко.

У электрических печей есть свое преимущество: не требуется дымоход, нет процессов прямого горения; с другой стороны, считается, что топить баню электричеством – энергозатраное решение. Создать правильную температуру на камнях электрической печи в режиме не сауны, а бани возможно, но в бытовых условиях довольно сложно.

Чем еще хороша электрическая печь: можно поставить автоматику, которая в нужный момент будет запускать ее со смартфона, и к приезду хозяев из города она нагреется до нужной температуры.

Дровяные печи – самые популярные в наших банях. Они могут быть кирпичными, металлическими, есть печи, целиком сделанные из природного камня, а есть комбинированные: металлическая топка с наружной облицовкой либо из кирпича, либо из камня. Металлические печи – сейчас самый распространенный вариант. Особняком в этом ряду стоят чугунные печки.

Многие ставят стальные печи – их ценят за быстрый прогрев самих топок, быструю передачу тепла всему помещению, такие печи быстро прогревают обшивку, полки…. Но с этими же качествами связаны и недостатки стальных печей – инфракрасный нагрев воспринимается экстремально и подходит не всем. Некоторые просто не могут выносить такую баню.

Иногда на такую «невыносимость» бани влияет комплекс причин. Помимо жесткого нагрева, есть проблемы с воздухообменом в бане. Считается, что стальные печки выжигают определенный объем кислорода и создают более интенсивную циркуляцию а значит, на время нахождения в ней людей в особенно важно не забывать правильно подводить воздух для дыхания. Вентиляция нужна в банях с любыми печами, не только с металлическими, но если у вас такая, в специальном разделе FORUMHOUSE обсуждаются вопросы обустройства вентиляции в парилках с металлическими печами

Главное преимущество металлических печей – быстрый разогрев. Строго говоря, именно из-за этого люди стали отказываться от кирпичных печей в пользу металлических. Дольше всего прогреваются полностью кирпичные печи, в которых и топливная камера сделана полностью из огнестойкого кирпича. Такую печь топят весь световой день – здесь будет уместно вспомнить героя шукшинского рассказа «Алеша Бесконвойный», который по субботам отказывался работать в колхозе, потому что он весь день топил баню.

Почему раньше делались кирпичные печи – потому что других не было, просто – не было.

Между металлическими печами с быстрой натапливаемостью, но инфракрасным нагревом, и кирпичными печками с долгим прогревом и медленным остыванием есть промежуточные решения. Они позволяют использовать и те, и другие эффекты, и выбрать оптимальный процесс. Например, можно использовать внутреннюю металлическую печку, которую облицовывают теплоемким материалом.

Этот промежуточный вариант сейчас, наверное, самый популярный.

Для чего это делается? Пар, по словам Вадима, становится более мягким.

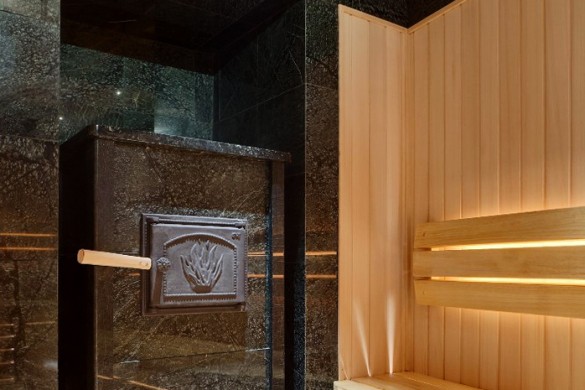

Комбинация чугуна и кирпича дает и мягкий пар, и быстрый нагрев печи – за полтора часа можно парилку приличных размеров нагреть до нужной температуры: кто-то любит 80 градусов, кто-то сто, кто-то парится и в 120. А нагреть кирпичную печь до такого, чтобы она 120 поддерживала, надо часов 5-6, не у каждого это время есть.

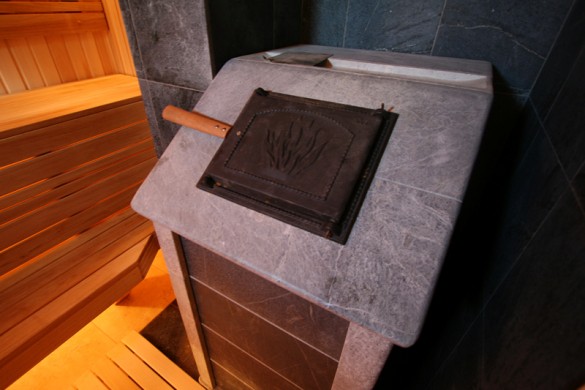

Для облицовки металлической печи используется либо кирпич с обжигом, либо натуральные природные камни. В отличие от кирпича, при меньшем объеме они могут быстрее накапливать тепло и дольше его отдавать. Выбирая этот вариант, учитывайте качество металлической печи.

Скупой платит дважды, особо одаренный – трижды. Поэтому экономить на чем-то я бы здесь не рекомендовал. Лучше купить нормальную хорошую печь из толстого чугуна, а потом долго пользоваться и улыбаться.

Наши клиенты, которым мы строим бани, уверены, что все знают, не слушают советов, покупают такую недорогую печь, облицовывают ее кирпичами, вкладывают деньги, а через три года у них эта печь сгорает, приходится разбирать и собирать все заново.

Печь для бани должна быть надежной, то есть, прослужить столько, сколько будет стоять баня.

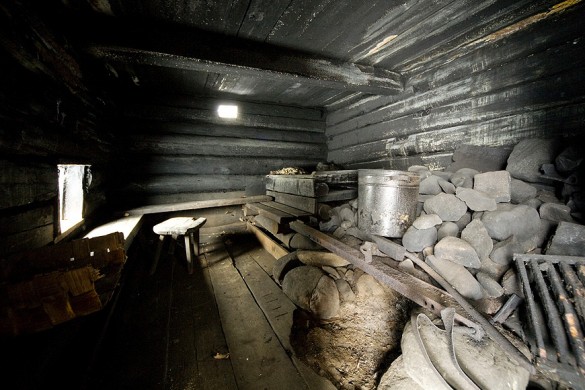

Исторически бани топили по-черному, сейчас это большая экзотика, которая встречается разве что где-нибудь на туристических кемпингах. Во время протапливания прогревалась вся баня, и в том, что дым не уходил в трубу, а проходил через все помещение, был определенный смысл: заодно убивались все нежелательные микроорганизмы.

Париться в такой бане интересно и даже комфортно, но надо быть большим любителем бани, чтобы организовать такое для себя. Я даже не слышал о таких людях. Вместо бани по-черному в настоящее время сохранилось «промежуточное» решение в закрытых кирпичных печах с прямым нагревом камней: где дымовые газы проходят через камни. Такими печами начинают пользоваться уже после того, как прогорает огонь. Закрытые камни позволяют прокаливать камни сильнее, особенно при прямом нагреве. Для домашнего использования косвенный нагрев с закрытыми камнями считается безопаснее. Мое мнение: для топки по-черному (даже не в классическом варианте) нужен профессиональный банщик.

Несомненным плюсом для банной печи является наличие большой каменки, а еще лучше, когда в одной печи есть открытая и закрытые каменки, чтобы была возможность нагрева камней для получения различного пара.

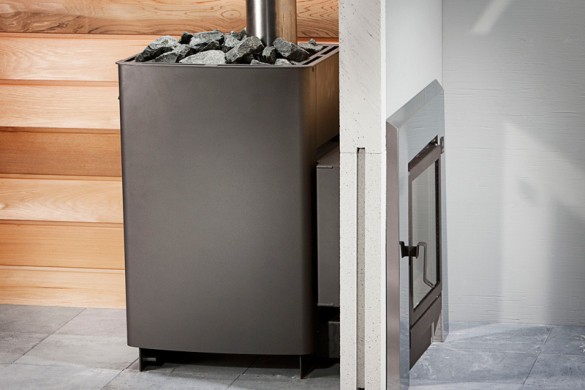

Если говорить о размещении камней на банных печах, то в последнее время все популярней становятся так называемые печи-сетки: сетка устанавливается по всему контуру печи и закладывается камнями. Это альтернатива кирпичной или каменной облицовке: жесткое тепло от металла не выдает прямого инфракрасного нагрева.

Незакрытые облицовки и печи-сетки снимают инфракрасный нагрев, а печи с закрытыми облицовками идут еще дальше и уже позволяют добиться эффекта «легкого пара», характерного для традиционной русской бани.

Чем русская баня отличается от других? В сауне – низкая влажность и высокая, за 90 градусов, температура. В турецких банях – наоборот: в помещении висят клубы низкотемпературного пара. Для русской бани характерен перегретый «легкий» пар, а для его образования надо, чтобы вода падала на поверхность с температурой около 300 градусов. Такой пар не висит в парной, как туман, его почти не видно, он хорошо воспринимается при дыхании. И многие люди, которые всегда говорили, что не могут переносить баню, испытав на себе воздействие легкого пара, становились увлеченными парильщиками.

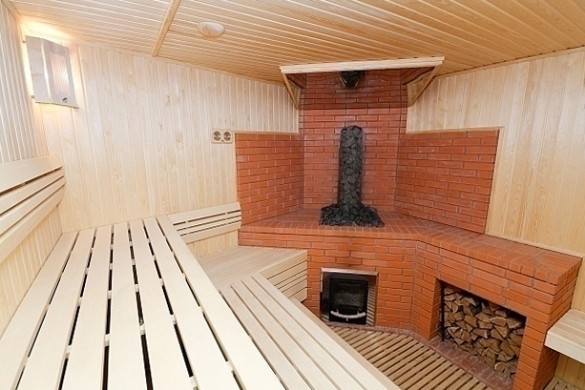

С открытыми камнями достичь такого эффекта «русской бани» сложно, но с закрытыми каменками он достигается при меньшем объеме камней и менее длительной протопке.

В печах такой конструкции все камни находятся над топкой, в коробе или из кирпича, или из готовой каменной облицовки. Сверху они имеют чугунную дверку, в которую заливается вода.

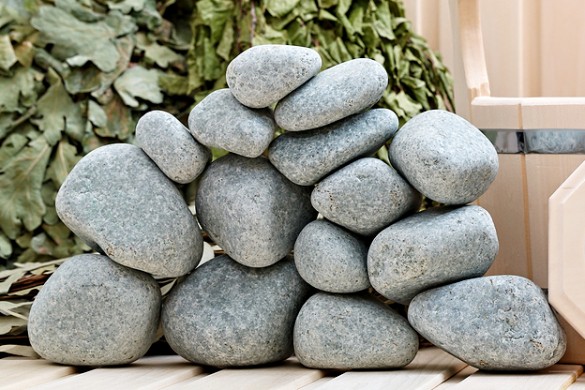

Кстати, выбор камней для банной печи тоже очень серьезная вещь. Не каждый камень годится для парной, например присутствие серы может привести к отравлению. Лучше не собирать камни самостоятельно, а покупая смотреть наличие гигиенических сертификатов, но и супердорогие камни, покупать не всегда оправданно. Важно понимать «не все минералы одинаково полезны».

Главное, чтобы камни не сыпались, не лопались, и раз в три года их надо менять.

В 90-м году, кроме гвоздей ржавых и досок каких-то, ничего не было. Люди делали из подручных материалов, и у них получались приличные бани. Сейчас человек может просто поехать и купить, что ему надо. Поэтому надо сразу все сделать хорошо.

Вадим считает, что единственный способ сэкономить при строительстве бани – поискать в интернете информацию о производителях и представителей торговых компаний, найти, где то же самое стоит чуть дешевле, скидки какие-то попросить…. Еще: на работы по установке или кладке банной печи Вадим рекомендует нанимать только хороших, известных мастеров или фирму. Кого-то, кто будет чувствовать ответственность за свою работу – чтобы потом не переделывать и не платить за эту же работу второй раз.

Модератор FORUMHOUSE NickB, считает, что действительно хорошая банная печь должна удовлетворять всего четырем требованиям – присоединяйтесь к обсуждению на нашем портале. Также предлагаем вам статью о материалах для внутренней отделки бани и видео о том, какой должна быть настоящая русская парилка.

Источник

Схемы конструкций печей для бани, описание устройства печей

Прежде чем разобраться с вопросом устройства печей для бани, мы сами немало времени провели, изучая эту тему. Поэтому знаем, что люди, которые имеют представление о конструкциях банных печей, обычно не снисходят до того, чтобы объяснить все с азов, а большинство текстов в интернете и вовсе написано теми, кто вообще не в теме.

В такой ситуации мы сочли важным и нужным поделиться с вами тем, что нам удалось усвоить. Начнем с теории, а потом покажем характерные схемы печей для бани.

Прослушать статью

Конструкции печей для бани: общие моменты и различия для разных типов

Итак, что такое печка? Это костер, разведенный внутри емкости. Но горение — это реакция окисления топлива, следовательно, оно не может происходить без кислорода. Поэтому печью мы назовем ту емкость, через которую, по крайне мере временно, при открытых заслонках, движется проточный воздух.

Это движение называется «тягой», и оно происходит при наличии входного и выходного отверстий.

Конечно, такое определение страдает неполнотой, ведь оно не распространяется на электрокаменки. В них нагрев происходит за счет прохождения тока через материал с высоким сопротивлением. При этом выделяется теплота.

Но вернемся к печам, где выделение тепла происходит за счет химической реакции. Искусство печника и состоит в том, чтобы умело варьировать количество поступающего воздуха, количество дров в закладке, чтобы добиться их равномерного горения и максимально полного сгорания.

Что будет, если горение еще продолжается, а воздух перекрыт? Вместо диоксида углерода начнет образовываться опасный монооксид — угарный газ. Но зачем перекрывать трубу, если это столь опасно? — Тягу перекрывают, чтобы не выстуживать печку, когда дрова прогорели, потому что вместе с воздухом в трубу улетает и тепло.

Итак, мы знаем о роли воздуха. Давайте посмотрим схему простейшей печи с тягой. Что в ней должно непременно наличествовать? Три вещи:

Первое деление печек можно провести по наличию или отсутствию поддувала: без него они называются «печами с глухим подом». В этом случае воздух подается через открытую дверцу топки. Вот как выглядит в разрезе та и другая:

Каменка

А теперь зададимся вопросом: что есть у всех банных печек, но отсутствует у печей, которыми отапливаются дома? Конечно, это каменка. Емкость, в которой лежат камни, имеется у всех печей в бане, даже у электрических. Сами же камни используются в качестве аккумуляторов — они накапливают тепло. Это нужно для того, чтобы высокая температура в парилке держалась дольше. Другая их функция — создание легкого пара, но в таком качестве они нужны только в русской бане.

Существует две классификации каменок по разным признакам: одна учитывает контакт с огнем в топке, вторая — контакт с воздухом.

Если между топкой и каменкой есть щели, сквозь которые языки пламени лижут камни, то это проточная каменка.

Если преграда глухая, то и каменка называется глухой.

А если камни на виду — открытая.

В этой связи печи классифицируются так:

Классификации печей

Поясним: если каменка проточная, то налитая вода прольется в топку. Поэтому приходится ждать, пока дрова догорят, потом только подавать воду. Так как горение прекращается, действие печки называют «периодическим». Соответственно печь постоянного действия не заливается водой и дрова могут гореть все время банных процедур.

Инертность материала

Итак, костер горит, камни нагреваются, а что происходит с парилкой? Если нам надо нагреть камни градусов до 300-400, то вы представляете, как сильно может за это время нагреться воздух в парилке? И вот мы подходим к следующему важному моменту: роль материала в конструкции печей для бани, в частности агрегатов для парной.

Печи бывают либо кирпичные, либо металлические. Другого не дано. Первые считаются очень инерционными — для их нагрева нужны часы, как и для их остывания. Вторые способны раскалиться за полчаса и за это же время успеть перегреть парную. Отличное свойство печей для сауны!

Выбирая конструкцию, вы определяете для себя, насколько инерционным должен быть ее корпус. В вашем распоряжении не только «чистые» варианты: чисто кирпичная, чисто металлическая печка, но и комбинированные. Например, повысить инерционность металлической печки можно либо с помощью внутренней футеровки топливника и каменки, либо с помощью внешнего кожуха-саркофага. Более того — не исключен и вариант с кожухом и футеровкой одновременно).

Что происходит при сгорании топлива? Выделяется тепло, образуются продукты сгорания — пар, газы и твердые вещества. Последние мы называем сажей, копотью, а все вместе — дымом. В момент выхода из топки эта смесь еще и раскалена до нескольких сот градусов. И если на ее пути не поставить какого-нибудь теплоемкого препятствия, все это тепло банально улетит в трубу, чтобы усилить парниковый эффект на нашей планете.

Впрочем, когда-то давно не только препятствий, но и труб не было. Потому что не из дерева же было их делать! Поэтому первая разновидность печей по способу удаления дыма — бездымоходная, «черная».

В простейшей версии это груда камней, уложенная сводом над костром. В современном варианте это кирпичный очаг, который удерживает все ту же груду камней от расползания. Но принцип тот же: развел костерок под камнями, дождался прогорания дров, выпустил дым на улицу через окошко или дверь — и можно париться, поливая нагретые камни водой.

Потом появляется дымосборник — сродни кухонной вытяжке — такой же отделенный от печи. Подобный вариант и сегодня можно встретить в бане.

Затем появляется труба дымохода. И если она без затей вставлена в печку (в топливник или каменку — не имеет значения), то такая печка будет называться прямоточной. Тепло тут у печных газов не отбирается, поэтому у нее самый низкий КПД.

Но тепло же жалко, поэтому мысль изобретателей пошла таким путем: а если увеличить путь, который проходит дым внутри печи? Так появилась система дымооборота, где дыму устраивается бег с препятствиями внутри каналов, которые ведут его вверх и вниз, либо по горизонтали вправо и влево. Система отличная для отбора тепла, но со своими недостатками — каналы, особенно горизонтальные, надо регулярно чистить, иначе тяги не будет.

Альтернативой системе дымооборота стала колпаковая печка. В ней нет каналов, она практически не зависит от тяги. Горячие печные газы, покидая топливник, оказываются под колпаком, где активно делятся теплом с массивом печи. Новые порции раскаленных печных газов поднимаются, вытесняя охладившиеся вниз и в трубу.

Однако все сказанное по поводу дымохода в первую очередь относится к кирпичным печкам. Редко встретишь металлическую печку с дымооборотом. Обычно они примитивные — прямоточные, разве что имеют рассекатели пламени. Да и размеры их намного меньше, чем у кирпичных, там и с ходами не разгуляешься, и материала теплоемкого нет — куда тепло отбирать?

Дымоходом печка заканчивается. Остается опциональное — бак или теплообменник, которые также могут указываться на схеме печи для бани. Но об этом лучше рассказать при разборе конкретных конструкций, к которым, собственно, мы и переходим.

Схема печи для бани из кирпича

Из сказанного выше уже вытекало, что принципиальных схем кирпичной печи несколько:

Однако каждая допускает множество вариантов реализации. Другими словами, приведенные схемы наглядно демонстрируют характерное, но не исчерпывают возможное.

Устройство печи для бани: прямоточная

Обычно в кирпичной печи реализации прямоточной конструкции сопутствует закрытая проточная каменка. В этом случае нет причин опасаться того, что печные газы не успеют достаточно охладиться перед уходом — прохождение их через массу каменной закладки достаточно эффективно отбирает тепло.

Кстати, на схеме видно, что в конструкции печи для бани используется два вида кирпича: красный огнеупорный и шамотный — они показаны красным и желтым цветом. Обратите внимание и на то, что между ними остается промежуток — это существенный момент.

Преимуществом прямоточной можно считать ее простоту, в том числе — простоту обслуживания. Камни, конечно, с первого раза вряд ли удастся уложить идеально, но со временем вы найдете оптимальное их количество и расположение.

Конструкции банных печей с дымооборотом

Назначение дымооборота вам уже известно, а вот связанные с ним сложности — еще нет. В печи вообще все построено на компромиссах. И данная система — не исключение. Начнем с того, что горизонтальные каналы куда лучше вертикальных как в вопросе распределения тепла, так и долговечности печи — нет большой разницы температур по вертикали, печь не трескается. Но при таком расположении имеется другая проблема: зарастание стенок сажей. Вертикальные зарастают медленнее, а здесь чистить нужно раз в неделю, иначе и тяга уменьшается, и КПД падает. Поэтому вертикальные каналы оказались предпочтительнее.

Количество оборотов может варьироваться от 1 до 12, но практика показала, что оптимальное количество оборотов не превышает 4. Что касается их сечения, то оно не должно быть слишком маленьким и слишком большим. В первом случае больше зацепок для сажи, во втором — неэффективный забор тепла.

Устройство печи в бане: колпаковая

Конструкция печи для бани может и не содержать каналов. Мы уже показывали вам устройство простейшей колпаковой печи. Теперь чуть подробнее.

Принцип ее прост: над топкой нужно соорудить что-то вроде перевернутого стакана, а выход в дымоход сделать рядом с его нижним краем. Это довольно чистая конструкция, которая мало страдает от сажи. Газы движутся как хотят — нагретые поднимаются к дну стакана, передавая ему тепло, при этом они охлаждаются и стремятся вниз, им на смену приходят новые порции из топки.

Однако есть у нее и недостатки:

С баком или змеевиком

В статье, посвященной кирпичной печке с закрытой каменкой, мы рассказали о том, как правильно располагать водяной бак в устройстве печи в бане, чтобы вода не нагревалась слишком рано, не кипела, увеличивая влажность тяжелым паром, и баком было удобно пользоваться в условиях ручного наполнения.

Здесь просто отметим, что змеевик внутри печки представляется нам более оптимальным, нежели прилегающий бак с водой. Достаточно соблюсти углы наклона труб и вода в системе будет курсировать только за счет гравитации и тепловой конвекции.

Помимо змеевика внутрь кирпичной печи можно поставить регистр любой другой формы. Местом расположения может быть и топка, и каменка, и даже печная труба.

Конструкция печи для бани из металла

Металлические печки примитивнее кирпичных по следующим причинам: они невелики размером, фактически это топка с близко расположенным тонким корпусом, к тому же металл хорошо проводит тепло, но практически его не аккумулирует. Сложные конструкции имеют место быть, но только в случае увеличения размера, внутренней футеровки и других способов увеличения инерционности материала.

Поэтому простейшая каменка из металла будет представлять собой ящик с колосниковой решеткой внутри, отделяющей поддувало от топливника. Каменка расположится над топкой или сбоку от нее, так же может быть расположен бак для воды.

Ниже пример достаточно простой печки с попыткой создания дымооборота и вариантами расположение бака и каменки, а также защитным экраном, установка которого наглядно продемонстрирована в отдельной публикации:

Печь из металла с футерованным топливным ядром

Футеровка — это выкладка шамотным или просто огнеупорным кирпичом внутренностей печки. При этом резко увеличивается инерционность, а вместе с ней — и время протопки. Так что, если нужно за полчаса перегреть парилку, футеровка будет лишней.

Мы показываем самую простую схему с футеровкой топки и закрытой каменкой:

Варианты расположения водяного бака на металлической печке

Выше вы уже видели, что бак можно просто поставить сверху печи и все нагреется. Но можно поступить и иначе.

Ниже — схемы совмещения каменки и бака, от самых простеньких, где ведро закапывается в камни или же каменка выводится в отдельную емкость, куда попадают печные газы, а бак при этом стоит прямо над огнем (вода закипит раньше, чем камни нагреются) до вариаций на тему рационального использования верха печи, где можно отделить пространство для бака по горизонтали или вертикали, а можно обогнуть с двух сторон каменку, оставив с одной из противоположных сторон воздушный карман, который, как говорят, способствует теплообмену. Полная информация представлена в соответствующей статье.

Варианты расположения бака и каменки:

Да, и разумеется, всегда, когда есть необходимость в горячей воде, можно заменить бак на теплообменник того или иного типа. Если вам интересно больше узнать о этом — почитайте вот эту статью.

Металлическая каменка из трубы

На нашем сайте вы можете найти материал, в котором рассказывается о том, как изготовить подобную каменку. Здесь же мы лишь приведем сами схемы с некоторыми комментариями.

Итак, на выбор владельца есть два варианта печки из трубы:

Обычно берут трубу полуметрового диаметра. На рисунке видно, что трубу можно изнутри футеровать (а можно оставить как есть, тогда она прогорит быстрее). Желтым цветом показан шамот вдоль стенок.

Также владелец волен выбрать печку с глухим подом или поддувалом. О разнице между ними говорилось выше. Но обратите внимание на дверцу печи с глухим подом — чтобы не держать ее открытой в ней просверлены дырочки, которые обеспечивают приток воздуха, если наверху труба не перекрыта шибером. Если же чуточку удлинить печь за счет поддувала, то тяга будет регулироваться открытием поддувальной дверцы. Тогда отверстия становятся излишни.

Бак для воды показан на обоих рисунках, однако на деле он является опциональным. Некоторые делают пониже, приваривая на боку печи металлический короб с крышкой — это для удобства наливания при отсутствии холодного водоснабжения в бане.

Горизонтальная печка имеет совершенно другую структуру — каменка у нее получается открытая. Это приваренная корзинка для камней — с такой печкой уже хорошего пара не получить.

Да, и на рисунке мы изобразили колосник (под пламенем) узнаваемым, но в реальности его решетка перпендикулярна направлению, которое вы видите здесь.

Бак для воды приваривается к задней стенке печки.

Полезное видео

Не просто схемы, но еще и описание достоинств и недостатков вертикальной и горизонтальной конструкции (не обязательно из трубы). Плюс интересные лайфхаки.

Еще больше схем, еще больше объяснений по их поводу. Однако основной заботой автора ролика является то, чтобы у вас получилась печка для настоящей русской бани. Так что любителям сауны его можно не смотреть).

Надеемся, что какое-то целостное понимание того, что собой представляет банная печь, вы все-таки получили. Прочее можно узнать только из практики и эксперимента. Удачи вам!
