Производство биметаллических и алюминиевых радиаторов
Статья написана при помощи специалистов промышленной группы Royal Thermo.
Несмотря на обилие альтернативных вариантов, радиаторные системы отопления остаются самыми востребованными. А самыми популярными среди радиаторов сегодня являются алюминиевые и биметаллические разновидности. Это обусловлено их высокими техническими и эксплуатационными характеристиками на фоне доступной стоимости. Но характеристики радиаторов достойные только в том случае, когда речь идет о качественной продукции, произведенной заводским способом на современном оборудовании. При помощи специалистов промышленной группы Royal Thermo рассмотрим технологию и все этапы производства алюминиевых и биметаллических радиаторов.
Содержание
От чугуна к алюминию и биметаллу
Пращуром современных радиаторов является чугунная батарея, которую изобрел и отлил на своем заводе наш соотечественник, Франц Сан-Галли – немец итальянского происхождения, но с российским гражданством. На тот момент уже существовали немецкие водяные отопительные системы, но радиатор чугунный придумал именно Сан-Галли. С его подачи «русская батарея» в виде толстых труб с вертикальными дисками распространилась по всему миру, где ее стали активно совершенствовать. Придумывали новые формы и заменяли чугун другими металлами, пока не изобрели радиатор стальной. Алюминиевые же радиаторы появились спустя столетие – в шестидесятых годах прошлого века, в Италии, а спустя еще несколько лет там же разработали и биметаллическую конструкцию.

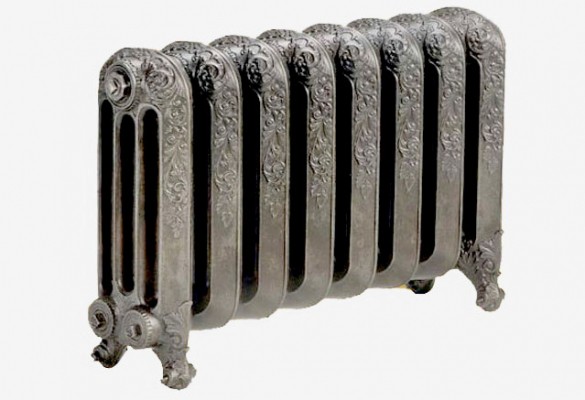

Радиатор производства Сан-Галли
Сырьевая база
Биметаллические радиаторы производят из стали и алюминия – стальные коллекторы в алюминиевой оболочке. Коллекторы из стали прочные, устойчивые к коррозии и агрессивной среде теплоносителя, а алюминиевая оболочка обеспечивает высокую теплоотдачу и вариативность формы и вида.
Сложно переоценить важность устойчивости радиатора к агрессивной рабочей среде.
Выбирая радиатор по цене / производителю / качеству, никто не вспоминает о главном действующем лице – коррозионных свойствах конкретной воды от конкретной котельной. И «дырявость» систем / радиаторов по разным районам одного и того же города – разная. Еще более наглядно – в одном и том же, новом микрорайоне – по одну сторону улицы уже раскапывают тепловые вводы в дома и меняют радиаторы. А по другую – тишь да гладь.
Алюминиевые радиаторы производят из сплава алюминия и кремния, доля которого не превышает 12 %. Такой сплав характеризуется повышенной прочностью, что позволяет радиаторам выдерживать высокое давление, при этом сохраняется одно из их главных достоинств – высокая теплопроводность.
Нюансы производства биметаллических радиаторов
Качество конечного продукта в любой сфере зависит от многих факторов, и производство радиаторов – не исключение. И если театр начинается с вешалки, то хороший радиатор начинается с сырья.
Первым этапом производства является проверка получаемого алюминиевого сплава марки АК12М2. Сплав проверяется методом спектрального анализа на немецком оборудовании. Далее осуществляется плавка алюминия в автоматизированных печах и подача сплава в пресс-формы.
Секции биметаллических радиаторов изготавливают методом литья, для которого требуется высокотехнологичное автоматизированное оборудование. «Сердцем» радиатора является стальной коллектор, вокруг которого отливается алюминиевая оболочка. Качественный биметаллический радиатор от поделки кустарного производства отличает способ соединения стальных деталей коллектора и метод отливки.
Стальной сердечник вытачивается и сваривается в соответствии с технологическим процессом – это цельносварной элемент. Перед подачей в пресс коллекторы проверяют на герметичность. Далее роботизированные комплексы литья в пресс-формах под давлением 2000 тонн формируют двух и четырех местные секции.
Из какого металла сделан радиатор автомобиля
Свойства радиатора напрямую зависят от того, из какого материала он изготовлен. Рассмотрим самые популярные виды материалов, используемых в производстве радиаторов и отопительных приборов.
Алюминий
Металл из легкой группы, третий химический элемент в мире по распространенности. Алюминий хорошо поддается разным видам механической обработке и литью. Технические характеристики металла:
Устойчивость к коррозии создается за счет образующейся оксидной пленки, защищающей поверхность алюминия от негативных внешних воздействий.
Благодаря высокой пластичности металл используется в разных отраслях, уступая по объему применения лишь железу. Принимает любые формы, обладает долгим сроком службы. Это один из самых легких металлов в мире (почти в 3 раза легче железа), при этом алюминий очень прочен.
Он обладает высокой способностью к соединению с разными элементами, что позволяет получать широкий спектр сплавов. Даже если добавить в состав незначительное количество другого химического элемента, это серьезно изменит характеристики металла и расширит возможности его применения.
В чистом виде алюминий не встречается в природе. Основной объем мирового алюминия производится из бокситов – запасы этого минерала сосредоточены в разных уголках планеты. В России для производства металла используется нефелиновая руда, добываемая в карьерных условиях.
Алюминиевые радиаторы устойчивы к коррозии и обладают отличной теплопроводностью. Ввиду высокой пластичности металла радиаторы не рекомендуется устанавливать в местах, где оборудование может быть подвергнуто механическому повреждению. Для повышения устойчивости металла к внешним механическим воздействиям его поверхность может дополнительно обрабатываться специальной порошковой краской.
Сталь
Для производства радиаторов отопления обычно используется низкоуглеродистая сталь, обладающая высокой коррозийной устойчивостью. Предварительно стальные панели проходят процесс обезжиривания, их покрывают порошковой эмалью и подвергают термической обработке.
Преимущественные характеристики низкоуглеродистых сталей:
Основная область применения низкоуглеродистых сталей – это изготовление различных изделий холодной штамповкой. Для придания материалу дополнительных свойств в него добавляются специальные элементы, меняющие состав и характеристики стали: повышение устойчивости к коррозии, улучшение прочностных характеристик и т.д. Углеродистая сталь с дополнительными добавками называется легированной.
Существует несколько технологий производства стали, в основном для ее получения используется чугун и металлолом. Наиболее распространенная технология выплавки – это кислородно-конвертерный способ. К новейшим методам выплавки можно отнести электролиз.
Недостатками низкоуглеродистой стали по сравнению низколегированными видами являются более низкие прочностные характеристики и меньшая ударная вязкость.
Чугун
Чугун состоит из углерода и железа. Процентное соотношение углерода может составлять до 6% и более. На свойства материала влияет наличие примесей в составе: марганца, серы, кремния и др. В зависимости от количества примесей различают три основных вида чугуна:
Чугун используется для производства литых конструкций и деталей, эксплуатируемых в условиях невысокой динамической нагрузки. Материал хорошо обрабатывается и стоит дешевле стали (этим объясняется доступная цена радиаторов отопления).
Первый радиатор был отлит из чугуна в середине XVIII века. Позднее оборудование получило широкое распространение в Европе и России и пользуется спросом до сих пор, несмотря на развитие технологий по производству радиаторов из других материалов.
Одно из преимуществ чугуна, которое сделало его популярным материалом для производства батарей отопления – это высокая стойкость к коррозии. После установки поверхность радиатора покрывается сухой ржавчиной, что тормозит дальнейшее проникновение коррозии.
Стенки радиаторов из чугуна очень толстые, это повышает вес и прочность изделия, а также значительно продляет срок его службы. Еще один плюс – это неприхотливость к теплоносителю. Наличие примесей в воде не вредит батарее изнутри, материал сложно повредить поэтому чугунные радиаторы обеспечивают стабильную работу отопительной системы на протяжении долгого времени, не требуя замены (до 50 лет).
Высокая масса радиаторов обеспечивает отличную теплоемкость и инерционность, сглаживая изменения температурного режима в помещении. При длительной эксплуатации (более 40 лет) может возникнуть разрушение чугунных ниппелей. За счет пористости и шершавости чугуна на внутренних стенках радиаторов со временем образуется налет, что приводит к потере теплоотдачи.
Латунь
Латунь – это сплав на основе цинка и меди. Состав цинка в сплаве может достигать 45%, он влияет на повышение технологических и механических свойств латуни, а также снижает стоимость материала (так как обладает более низкой ценой, чем медь).
Из латуни получают различные изделия, в том числе радиаторные трубки, которые отличает повышенная прочность, длительный срок службы, устойчивость к воздействию коррозии и способность к сварке.
Материал хорошо поддается обработке и обладает высокими механическими свойствами. По сравнению с бронзой, латунь обладает более высокой прочностью и стойкостью к коррозии. К основным недостаткам латуни можно отнести слабую устойчивость на открытом воздухе и в соленой воде.
Высокая влажность способна спровоцировать развитие коррозии латуни, поэтому на стадии производства материал обрабатывается и подвергается низкотемпературному обжигу. Латунь сохраняет пластичность даже при понижении температуры, не становясь хрупким.
Плавка латуни осуществляется в печах разного типа, наиболее распространена технология выплавки в индукционных печах. По технологии сплав не рекомендуется нагревать до слишком высоких температур, поскольку это может привести к возгоранию некоторых составляющих.
Использовать медь человечество начало еще в IV тысячелетии до нашей эры, это объясняется тем, что данный металл может встречаться в природе.
Температура плавления меди составляет 1083° С. Это мягкий и ковкий металл, хорошо проводящий электрический ток и обладающий отличной теплоемкостью. При отрицательной температуре металл повышает свои прочностные характеристики и пластичность.
Медь устойчива к коррозии, при эксплуатации в условиях высокой влажности и атмосферы с повышенным содержанием углекислого газа поверхность металла покрывается специальным защитным налетом, имеющим зеленоватый оттенок. Данное покрытие называют патиной.
Практически 80% всей меди на планете выплавляют из сульфидных руд. Процесс включает в себя несколько процедур: отжиг, выплавка, рафинирование и др. Благодаря высоким теплопроводным свойствам металл используется для изготовления радиаторов отопления. Гибкость металла упрощает монтажные работы.
Существуют различные сплавы меди: бронза, латунь и т.д., повышающие качественные характеристики металла. Для получения сплавов в состав меди добавляют цинк, свинец, марганец и пр. Содержание самой меди в сплавах превышает 30%.
Медные радиаторы можно эксплуатировать при высоком атмосферном давлении, а максимальный температурный предел, который выдерживают батареи, составляет +150°. Устойчивость меди к воздействию многих химических активных веществ позволяет использовать в радиаторах разные виды теплоносителей, в том числе обычный бытовой антифриз.
К недостаткам металла можно отнести его высокую стоимость, что повышает цену радиаторов и ограничивает их широкое распространение.
Радиатор автомобильный, устройство которого включает в себя два бачка – верхний и нижний, а также трубки между ними, выполняет важнейшую функцию и отвечает за предотвращение перегрева двигателя. Как же это происходит, и какие виды этого узла мы можем найти в наших машинах, поговорим чуть ниже.
Автомобильный медный радиатор, или алюминиевый?
Радиатор нагревает воздух в системах отопления, кондиционирования и вентиляции. Охлаждает в системе рециркуляции отработанные газы, масло, которое находится в системе смазки, воздух системы турбонаддува и рабочую жидкость в случае с автоматической КПП. Существует несколько видов систем охлаждения: жидкостная, воздушная и комбинированная. В первом случае охлаждение происходит за счет потока жидкости, во втором –посредством воздуха, ну, а в третьем, соответственно, идет объединение воздушной и жидкостной систем.
Наиболее распространенным материалом, из которого изготавливается сердцевина современных радиаторов, является алюминий. Это обосновано тем, что автомобильные алюминиевые радиаторы охлаждения очень легкие, а их стоимость значительно ниже, чем медных. Однако они обладают очень малой теплопроводностью и подвержены коррозии. Автомобильный медный радиатор имеет больше достоинств, среди них: устойчивость к коррозии, высокий КПД, отличная теплопроводность. Также он является более прочным и, соответственно, долговечным. Но главный недостаток – высокая стоимость.
Еще до недавнего времени пользовались спросом радиаторы, сделанные из стали, однако из-за ее низкой теплопроводности, которая в четыре раза меньше, чем у алюминия, эти варианты сегодня практически нигде не встречаются.
Жидкостной и масляный радиатор для авто?
Безусловно, огромное значение имеют свойства материала, но это далеко не все, так как более важными факторами, отвечающими за хорошую работу, являются конструктивные особенности и устройство радиатора автомобиля. Чаще всего, в автомобилях устанавливают жидкостные агрегаты. Посредством насоса жидкость циркулирует в замкнутом контуре, тем самым охлаждая стенки цилиндра и осуществляя отвод тепла от элементов двигателя.
Нашел свое применение и масляный радиатор для авто, который отвечает за охлаждение масла. Они могут быть как высокого, так и низкого давления, а система охлаждения может быть искусственной или естественной. В первом случае установлен дополнительный вентилятор, который обеспечивает воздушный поток, и тем самым охлаждение происходит намного быстрее.
Автомобильный масляный радиатор с естественной системой охлаждения, безусловно, уступает по эффективности своему аналогу. Технология их изготовления довольно трудоемкая, поэтому этим занимаются только лишь оригинальные производители, но при этом всем и срок их службы немалый. Однако, если масляный радиатор автомобиля пришел в негодность, то, скорей всего, его необходимо заменить, т.к. ремонту они не подлежат.
Радиатор автомобильный – конструкция системы теплоотдачи
Что касается их конструкции, то они делятся на следующие виды: трубочные и спаянные. Варианты с круглыми трубками представляют собой агрегат, собранный из панелей с нанизанными на них круглыми алюминиевыми трубками. Главным их достоинством является приемлемая ценовая политика из-за малой себестоимости. К недостаткам же можно отнести низкую прочность, небольшую теплопередающую поверхность и потребность в высококачественных прокладках, которые не всегда можно найти.
Радиаторы с овальными трубками, находящиеся в средней ценовой категории, чуть лучше в эксплуатации. Это возможно из-за овального разреза, благодаря которому увеличивается площадь, отдающая тепло. Недостатки: малая прочность, потребность в прокладках высокого качества. Спаянные же радиаторы, которые отличаются более высокой прочностью и теплоотдачей, обладают еще и стоимостью, что по карману далеко не каждому. Таким образом, не столь важно, какой автомобильный радиатор, алюминиевый или медный, вы выбрали, главное – грамотное сочетание устройства и материала радиатора.
Радиаторы охлаждения и отопления, можно поделить на две группы, первая — это медно-латунная группа, а вторая – это алюминии-пластиковая. Разделение конечно же очень условное, поскольку существует довольно много вариаций, вроде пластик + медь или медь + алюминий + пластмасса. Например, исключительно медных радиаторов не бывает, всегда присутствует латунь, медь и иногда сталь. Далеко не каждый автолюбитель знает, что радиаторы на ВАЗ «классику» имеют сердцевину сот состоящую из латунных трубок и стальных теплоотводов, и только экспортные варианты «классических» радиаторов имели медные теплоотводы, для использования машин в жарких странах.
В свою очередь алюминиевые радиаторы делятся еще на две дополнительные группы это цельнопаянные, в которых вся конструкция (бачки + сердцевина сот) или только сердцевина (соты) сплавлены между собой, тогда когда наборные радиаторы изготавливаются без применения сварки, исключительно механическим путем, методом развальцовки.
Поскольку у меди и латуни тепловая передача значительно эффективнее алюминия, такие радиаторы предпочтительней, тем более что всегда есть возможность ремонта в отдаленных от крупных городов районах (например, колхоз или ПГТ). Платой за высокое КПД почти драгоценного металла становится цена конечного продукта, которая более чем в два раза превышает алюминиевый аналог. В последнее время, многие производители переходят на использование алюминиевых радиаторов в своих авто (это дешевле), но некоторые, например японские производители, остаются верны традициям качества и по сей день выпускают медные радиаторы печек и медные радиаторы охлаждения. Там же где требуется высокое КПД радиатора, которое кстати выражается в Киловаттах, производители стараются применять только медные радиаторы, взять например грузовые автомобили MAN, SCANIA, DAFF или наши КРАЗы, КАМАЗы и т.п.
В последнее время, также набирают обороты и сочетания стальных облуженных бочков медных радиаторов, которые не идут ни в какое сравнение по долговечности с латунными, и кто бы вы думали именно «грешит»? правильно, отечественный производитель. Но если на сайтах производителя об этом честно заявлено, то на базаре, при покупке нового радиатора вы не разберетесь что к чему.
Алюминиевые радиаторы находят свое применение в легковых и грузовых автомобилях, но в виду того, что выполнены из плохопаяющихся материалов не получили широкого и профессионального обслуживания. За редкими исключениями, находятся специалисты, разработавшие свои технологии по ремонту алюминиевой части сот и пластиковых бочков, но опять таки же, технологии ремонта различаются от мастера к мастеру как техникой так и качеством. Сварка аргоном сотовой части малоэффективна, поскольку толщина сот редко превышает четверть миллиметра, поэтому основным видом такого ремонта становится пайка горелкой и работа специальными клеями.
Трудно сказать какой именно радиатор лучше, поскольку и у тех и у других есть свои достоинства и недостатки. Например, медные радиаторы и печки более эффективны, тогда когда алюминиевые изделия более дешевые и легкие (если вес машины критичен). Кроме того не стоит считать что у всех алюминиевых радиаторов низкий КПД, напротив, японские образцы (тяжело сказать как они этого добиваются) бывают в два раза тоньше и меньше по площади медного аналога производства СНГ, но в два раза эффективней. Если же говорить о китайских и отечественных производителях, то китайские алюминиевые радиаторы вообще не выдерживают никакой критики, а отечественные образцы не блещут качеством материалов и КПД.
Срок же эксплуатации радиаторов сильно зависит от таких факторов как окружающая среда использования автомобиля (у океана и моря алюминиевые радиаторы долго не живут, так же как и соль с дороги им на пользу не идет), качество используемой охлаждающей жидкости, общий побег машины и многих других. Но в целом и общем, медные радиаторы служат несколько дольше своих алюмине-пластиковых братьев, поскольку в них нет пластиковых и резиновых деталей, которые со временем пересыхают и растрескиваются.
Системы охлаждения — от радиатора до жидкого азота! Часть 1
Еще из школьного курса физики нам известно, что любой проводник, по которому протекает электрический ток, выделяет тепло. Это приводит к тому, что все составляющие компьютера, по которым проходит ток (от процессора до соединительных проводов), нагревают окружающий их воздух.
Эту статью я писал почти год назад для одного конкурса… решил выложить, может кому будет интересно. Она ужасно огромная (без шуток — хабр не принял ее одним куском, так что будет две части / Часть 2 /). Трафик.
Скучная теория
Выделяемое количество теплоты зависит от содержимого Вашего системного блока, от его энергопотребления. Это вовсе не значит, что охлаждать нужно абсолютно все задействованные составляющие системника. Вешать вентиляторы на розетки вовсе не нужно, но вот современным процессорам и видеокартам без охлаждения ну никак не обойтись!
От тепловыделения, увы, никуда не деться, но ведь эта проблема имеет немало решений. Другой вопрос – чем охлаждать. На данный момент существует достаточно много систем охлаждения, все они используют общий принцип действия — перенос тепла от более горячего тела (охлаждаемого объекта) к менее горячему (системе охлаждения). Мы рассмотрим только следующие системы:
— Радиатор;
— Радиатор+вентилятор = кулер;
— Система жидкостного охлаждения;
— Система охлаждения на элементах Пельтье;
— Система фазового перехода (фреонка);
— Система экстремального охлаждения на жидком азоте;
Можно использовать и наиболее эффективные установки, в которых совмещаются различные виды перечисленных систем, но это уже выходит за рамки данной статьи.
Мы же по-порядку начнем рассмотрение основных систем охлаждения и начнем с самого первого — радиатора.
Радиаторы
Радиатор (новолат. radiator, «излучатель») — теплообменник, служит для рассеивания тепла от охлаждаемого объекта. Механизмом передачи тепла здесь является теплопроводность, способность вещества проводить тепло внутри своего объёма. Все, что нужно — создать физический контакт радиатора с охлаждаемым объектом, именно поэтому он всегда находится в тесном контакте с тем, что охлаждает. После того, как радиатор принимает на себя часть тепла от охлаждаемого объекта, его задача – рассеять его в окружающий воздух.
Но мало просто обеспечить физический контакт! Ведь рано или поздно от постоянно нагревающегося охлаждаемого объекта нагреется и сама система охлаждения. А процесса теплообмена в системе тел с одинаковой температурой, как мы знаем, быть не может. Чтобы найти выход из данной ситуации и не столкнуться с проблемой перегрева, необходимо организовать подвод какого-то холодного вещества, чтобы охлаждать саму систему охлаждения. Такое вещество общепринято называть хладагентом (холодильный агент, частный случай теплоносителя)
Радиатор является воздушной системой охлаждения, т.е. хладагентом в его случае является холодный воздух из окружения. Тепло от охлаждаемого объекта идет к основанию радиатора, потом равномерно распределяется по всем его рёбрам, а уже после этого оно уходит в окружающий воздух. Такой процесс называется теплопроводностью. Воздух вокруг радиатора постепенно нагревается, из-за чего процесс теплообмена становится все менее эффективным. Эффективность теплообмена в можно увеличить, если постоянно подавать холодный воздух к рёбрам радиатора. Говоря проще, для эффективного охлаждения нужна свободная циркуляция холодного воздуха.
Такие физические величины, как теплопроводность (скорость распространения тепла по телу) и теплоемкость (количество теплоты, которое нужно сообщить телу, чтобы повысить его температуру на 1 градус) у радиатора должны быть на высоком уровне. Из того же школьного курса нам известно, что наибольшей теплопроводностью обладают металлы. На самом деле это не так – наибольшая теплопроводность у алмаза :), и лежит она в диапазоне от 1000 до 2600 Вт/(м·K). Из металлов же лучше всех тепло проводит серебро – его теплопроводность равна 430 Вт/(м·K). После серебра идет медь [390 Вт/(м·K)], потом золото [320 Вт/(м·K)]. Завершает цепочку алюминий [236 Вт/(м·K)].
Откинув драгоценности, становится понятно, что наиболее применимыми являются два материала – алюминий и медь. Первый — из-за низкой стоимости и высокой теплоёмкости (930 против 385 у меди), второй — из-за большой теплопроводности (к недостаткам меди можно отнести более высокую температуру плавления и сложность ее обработки). Серебро же, за его высокую теплопроводность, иногда используют для изготовления основания радиатора. Еще для изготовления радиаторов может применяться сплав алюминия с кремнием – силумин. Преимущество его использования – дешевле алюминия.
Если радиатор сделан из высоко теплопроводного материала, то температура в любой его точке будет одинакова. Выделение тепла будет одинаково эффективно со всей площади поверхности. Т.к. объект отдаёт тепло со своей поверхности, то это значит, что для достижения наилучшего отвода тепла, площадь поверхности охлаждаемого объекта должна быть максимальной. Существует два способа увеличения площади радиатора — увеличение площади рёбер с сохранением размеров радиатора и увеличение геометрических размеров радиатора. Второй вариант, понятно, предпочтительней, но это вносит ряд неудобств – например, увеличивает вес и размеры радиатора, что может затруднить монтаж устройства. Ну и цена, соответственно, растет пропорционально количеству израсходованного на изготовления материала.
Типов конструкций ребер радиаторов существует огромное множество. Они могут быть толстыми, если были созданы процессом выдавливания. Или наоборот, тонкими – если ребра отливали. Они могут быть прямыми по всей длине радиатора, а могут быть расчерчены поперек. Могут быть плоскими, согнутыми из пластин, вдавленными в основание. Но лучше всего в работе на сегодняшний день себя показывают радиаторы игольчатого типа – в таких радиаторах вместо ребер квадратные или цилиндрические иглы.
Изготовление радиаторов
На данный момент мне известно 6 методов производства радиаторов:
1. Прессованные (экструзионные) радиаторы — самые дешевые и самые распространенные на рынке. Основным материалом, который используется в их производстве, является алюминий. Радиаторы такого типа изготавливаются путем прессования (экструзии), который позволяет получить достаточно сложные профили поверхностей ребер и достичь хороших теплоотводящих свойств.
2. Складчатые (ленточные) радиаторы — получаются тогда, когда тонка металлическая лента, свернутая в гармошку, пайкой (или с помощью адгезионных проводящих паст) прикрепляется на базовую пластину радиатора. Складки ленты-гармошки в данном случае играют роль ребер. Такая технология изготовления позволяет получать компактные изделия по сравнению с прессованными радиаторами, но с примерно такой же тепловой эффективностью.
3. Кованые (холоднодеформированные) радиаторы — радиаторы, получаемые в результате использования технологии холодного прессования. Эта технология позволяет создавать поверхность радиатора в виде стрежней произвольного сечения, а не только стандартных прямоугольных ребер. Как правило, они дороже радиаторов первых двух типов, но их эффективность зачастую гораздо ниже.
4. Составные радиаторы — близкие родственники «складчатых» радиаторов. Несмотря на это, их отличает существенный момент: в данном типе радиаторов поверхность ребер формируется не лентой-гармошкой, а тонкими раздельными пластинками, которые закрепляют пайкой или стыковой сваркой на подошве радиатора. Радиаторы этого типа немного более эффективны, чем экструзионные и складчатые.
5. Литые радиаторы – в производстве изделий такого типа используется технология литья в пресс-форму под давлением. Применение такой технологии позволяет получать профили реберной поверхности практически любой сложности, значительно улучшающий теплопередачу.
6. Точеные радиаторы — являются самыми дорогими и продвинутыми радиаторами. Изделия такого типа создаются прецизионной механической обработкой (на специальных высокоточных станках с ЧПУ) монолитных заготовок и отличаются самой высокой тепловой эффективностью. Если бы не производственная стоимость, то радиаторы такого типа давно смогли бы вытеснить своих конкурентов на рынке.
Тепловые трубки
В современных системах перестали быть редкостью применяемая в радиаторах и в кулерах – тепловые трубки или просто теплотрубки.
Она представляет собой герметическое теплопередающее устройство, которое работает по замкнутому испарительно-конденсационному циклу в тепловом контакте с внешними — источником и стоком тепла. Тепловая энергия берется на охлаждаемом объекте и затрачивается на испарение теплоносителя, который находится внутри корпуса тепловой трубки. Далее тепловая энергия переносится паром в виде скрытой теплоты испарения далее, на определенном расстоянии от места испарения, где при конденсации пара выделяется в сток. Образовавшийся конденсат снова возвращается в место испарения — либо под действием капиллярных сил (которые обеспечиваются наличием специализированной капиллярной структуры внутри тепловой трубки), либо за счет действия массовых сил (такая конструкция обычно именуется термосифоном).
Получается, что вместо привычного электронного механизма переноса тепла (путем теплопроводности, что имеет место в сплошном металлическом теплопроводе), в теплотрубке используется молекулярный механизм переноса (точнее, процесс переноса кинетической и колебательной энергии беспорядочного движения частиц пара).
Есть контакт! Какова площадь?
Нужно стремиться к тому, чтобы площадь контакта между радиатором и охлаждаемым объектом была как можно больше – ведь именно через эту площадь тепло от объекта будет поступать на радиатор. Но нужно учитывать то, что при соприкосновении двух даже самых гладких поверхностей, между ними все равно остаются мельчайшие полости и зазоры, заполненные воздухом [напомню, что теплопроводность воздуха 0.026 Вт/(м·K)] – это может сыграть свою злую шутку.
Чтобы избавиться от вредного воздуха и позволить радиатору работать с максимальной отдачей, применяют различные тепловые интерфейсы, чаще всего это термопроводная паста (термопаста). Она имеют большую теплопроводность [благодаря использованию в своем составе таких веществ, как алюминий и серебро (до 90% содержания)] и за счет текучести заполняет собой все неровности в соприкасающихся поверхностях.
Термопаста поставляются в комплекте с большинством брендовых кулеров и радиаторов. Бывает в виде шприца или небольшого тюбика-пакетика. Рекомендуется избегать попадания термопасты на электрические элементы компьютера.
Одним из параметров термопаст является продолжительность периода, когда она выходит на максимальную эффективность. В среднем это время составляет около недели. Компания Coolink недавно произвела первую термопасту с добавлением наночастиц – ее преимуществом является то, что никакого периода ожидания нет.
Помимо термопасты есть и другой вид теплового интерфейса – проводящие прокладки. Суть их работы та же, но используются они по другому – кладутся на поверхность контакта и при тепловом воздействии меняют свое агрегатное состояние, заполняя неровности и вытесняя воздух.
Итог по радиаторам
Несмотря на всевозможные вариации, самое главное преимущество радиатора то, что он не является источником какого-либо шума. К минусам можно отнести относительно низкую эффективность, отсутствие потенциала для разгона системы и зачастую крупные габариты.
Если доверять охлаждение современных видеокарт и процессоров пассивным радиаторам достаточно опасно, то охлаждение модулей памяти, жестких дисков, чипсета, цепей питания – можно и положиться.
Кулеры
Кулер (англ. cooler — охладитель) совокупность радиатора и вентилятора, устанавливаемого на электронные компоненты компьютера с повышенным тепловыделением. Самая главная задача устройства — снижение температуры охлаждаемого объекта и поддержание ее на определенном уровне. Достигается это за счет непрерывного потока воздуха, обдувающего радиатор. То есть менее эффективный процесс излучения превращается в более эффективный — конвекцию. Кулеры — это самый простой, самый быстрый, доступный и, в большинстве случаев, достаточный способ охлаждения компонентов компьютера — воздухом охлаждается все.
Вариантов исполнения существует гигантское множество. Если говорить про внешний вид можно долго, то касательно функциональных отличий много не расскажешь.
Кулеры бывают разных размеров – обычно от 40х40мм до 320х320мм.
Шарики за ролики
Самой важной частью любого кулера является его вентилятор. Именно он шумит у Вас в Вашем системном блоке. А если быть более точным, то шум этот появляется при столкновении воздушного потока с радиатором. Особенно этот шум ощутим на дешевых моделях кулеров, т.к. над их дизайном никто не работает.
Вентилятор состоит из крыльчатки (в ней по внутреннему диаметру расположен магнит) и электромотора, который этот магнит вместе с крыльчаткой вращает. Через центр вентилятора идет осевой штырь, который размещается в центре мотора. Для большей плавности хода крыльчатки могут использоваться три вида подшипников (срок службы которых производители указывают в тысячах часов на упаковке):
— Подшипник скольжения (sleeve bearing ) — наиболее дешевый и наименее надежный вариант, создающий при работе высокий уровень шума.
— 1 подшипник скольжения (sleeve bearing ) + 1 подшипник качения (ball bearing) — комбинированный подшипник- более долговечная конструкция, работающая в среднем в два раза дольше, чем на подшипнике скольжения.
— 2 или 4 подшипника качения (ball bearing) — наиболее надежные варианты с низким уровнем шума, но стоят такие вентиляторы существенно дороже первых двух.
— Игольчатые и NCB (наномиллиметровые керамические) подшипники — устанавливаются в вентиляторы ограниченным числом производителей. Они отличаются низким уровнем шума, невысокой стоимостью и очень большим сроком службы.
Кстати, о сроке службы (сроке безотказной работы. Если срок службы указан в 40-50 тысяч часов (почти 5 лет. Хотя бывает и больше — до 300 000 часов!), это вовсе не значит, что вспомнить о кулере в следующий раз придется только через это время. Нет! Это число нужно делить на два-три, и все равно время от времени производить профилактические действия – протирать от пыли, продувать, смазывать. Если не ухаживать за кулером, он может начать шуметь, а если совсем про него забыть – то и остановиться.
Производительность вентилятора (расходная характеристика) – пожалуй, основная его характеристика. Измеряется она в количестве кубических футов воздуха, перегоняемых им в минуту, сокращенно — CFM (Cubic Feet per Minute). Эта характеристика главным образом зависит от площади вентилятора, профиля лопастей и скорости их вращения. Чем больше это значение, тем выше эффективность охлаждения и, как правило, тем выше уровень шума, создаваемый вентилятором при работе.
Здоровое питание
Перегонять кубометры воздуха кулер может своими лопастями на скорости до 8000 оборотов в минуту (для сравнения, двигатель обычнго легкового автомобиля выдает 5-8 тысяч оборотов. Двигатель болида «Формула-1» — до 22 000 оборотов). Но понятное дело, что при такой скорости шум от работы кулера будет ощутимым. Поэтому предпочтительнее брать кулеры с термодатчиками – которые «анализируют» температуру и в зависимости от ситуации могут увеличивать или уменьшать количество оборотов. Чаще всего это положительно сказывается на шуме от работы.
Все компьютерные кулеры питаются от постоянного тока, напряжение которого чаще всего составляет 12В. Для подключения к питанию они используют Molex-коннекторы (для Smart-вентиляторов) или PC-Plug-коннекторы.
PC-Plug имеет четыре провода: два чёрных (земля), жёлтый (+12В) и красный (+5В).
Разъёмы Molex на материнских платах используются для того, чтобы система сама могла контролировать скорость вращения вентилятора, подавая на красный провод различное напряжение (обычно от 8 до 12 В). По жёлтому (сигнальному) проводу система узнает от кулера сведения о скорости вращения его лопастей. Использование Molex имеет один весомый недостаток: опасно цеплять вентиляторы с потребляемой мощностью более 6Вт.
Дело обстоит иначе с разъемом PC-Plug – он выдерживает десятки Ватт. Но и без дегтя не обошлось — при подключении к нему Вы не сможете узнать, работает Ваш вентилятор или нет.
Найти переходник с одного разъема на другой сейчас не составляет никакого труда – они часто идут в комплекте.
Так же для снижения шума кулер иногда переводят на 5В или 7В. Шлейфы округляют, провода заплетают в косички или обтягивают оплеткой и убирают в укромное местечко – чтобы не мешали продуманной воздушной циркуляции.
О шумах
Все кулеры классифицируются по уровню шума, издаваемому от их работы на следующие классы (чем ниже уровень шума, тем более комфортной будет работа за компьютером):
— Условно бесшумный. Уровень шума такой системы охлаждения составляет менее 24 дБ. Этот показатель ниже типового фонового шума в тихой комнате (в вечернее или ночное время суток). Таким образом, кулер не вносит практически никакого существенного вклада в шумовую картину. Обычно это значение достигается при минимальном числе оборотов вентилятора для систем с регулятором скорости вращения.
— Малошумный. Уровень шума от такой системы охлаждения лежит в пределах от 24 до 30 дБ включительно. Кулер вносит еле ощущаемый вклад в акустику ПК.
— Эргономичный. Уровень шума такой системы охлаждения лежит в диапазоне от 37 до 42 дБ включительно. Шум от такого кулера по всей вероятности будет заметен в большинстве пользовательских конфигураций компьютера.
— Не эргономичный. Уровень шума рассматриваемой системы охлаждения больше 42 дБ. В таких условиях кулер будет являться основным «генератором» шума компьютера практически любой конфигурации. Домашнее применение такого кулера неоправданно – он больше подойдет для производственных и офисных помещений с фоновым шумом более 45 дБ.
Итог по кулерам
К плюсам кулеров относятся их распространенность, универсальность, доступность. Небольшую стоимость тоже можно отнести к плюсу, но стоит учитывать, что на хороший кулер жадничать не стоит – ведь это, по сути, второе сердце компьютера – нельзя, чтобы остановилось.
К минусам я отнесу возможные шумы, которые рано или поздно появятся на любом кулере.
Подводя итог вышесказанному. На данный момент кулер – самая распространенная система охлаждения, охладить которой можно что угодно – от процессора до винчестера и памяти. Вопрос заключается в выборе и подборе нужного кулера – ведь их существует великое множества от десятков производителей.
Кому-то нужна золотая середина между тишиной и производительностью. Кому-то нужны гигагерцы и плевать на шум, кто-то наоборот, предпочитает тишину.
