модель и лист в автокаде в чем разница
Разница отображения в модели и в листе
Чтобы отправить ответ, вы должны войти или зарегистрироваться
Сообщения 5
#1 Тема от nostromo 8 апреля 2009г. 09:09:58
Тема: Разница отображения в модели и в листе
Столкнулся с проблемой: в модели штрихпунктирные линии выглядят так, как я хочу, перехожу в пространство листа, вроде все нормально, выставляю нужный масштаб, чертеж соответственно меняется, но штрихпунктирные остаются такими же, то есть длина штриха в абсолютных единицах не меняется. Зуммирую, ни с того ни с сего моя линия вдруг становится такой же как в модели. Меняю масштаб 1:1, рисунок меняется соответственно, и длина штриха тоже увеличивается, тупо удаляю линию и ctrl+z, и все становится так как мне надо. Но мне чертеж нужен в масштабе 1:2000, что же мне и масштаб типа линий такой же делать?! Извиняюсь, что так сумбурно, но я не могу уловить логику((( Может это глюк программы? Или мой?
Сивил2009+Геоникс2009.
#2 Ответ от Stroygeodezia 9 апреля 2009г. 22:13:07
Re: Разница отображения в модели и в листе
Тип: Целый
Сохранен в: Чертеж
Начальное значение: 1
Управляет масштабом типов линий объектов, отображаемых на видовых экранах пространства листа.
0
Специальное масштабирование типа линий не выполняется. Длина штрихов базируется на единицах чертежа в том пространстве (модели или листа), где был создан объект, Задает масштаб по глобальному коэффициенту ЛМАСШТАБ.
1
Масштаб типа линий зависит от масштаба видового экрана. Если для TILEMODE установлено значение 0, длина пунктира базируется на единицах чертежа в пространстве листа, даже если объекты находятся в пространстве модели. На видовых экранах в этом режиме можно как угодно изменять увеличение, сохраняя при этом одинаковые типы линий. Длины штрихов на видовых экранах в этом случае всегда совпадают с длинами штрихов, принадлежащих тому же типу линий и расположенных в пространстве листа. Управлять длиной пунктира можно при помощи команды ЛМАСШТАБ
При изменении значения PSLTSCALE или использовании команды МАСШТАБ (при PSLTSCALE, равной 1) автоматическая регенерация объектов на видовых экранах не происходит. Для обновления масштабов типов линий на каждом видовом экране используйте команду РЕГЕН или ВСЕРЕГЕН.
Пространство модели и пространство листа
Пространство модели и пространство листа
Пространство модели (Model Space) – это пространство AutoCAD, где формируются модели объектов как при двумерном, так и при трехмерном моделировании. О том, что в окне AutoCAD на текущий момент установлено пространство модели, говорят соответствующая пиктограмма ПСК на рабочем поле чертежа, индикация кнопок Model в нижней части рабочего поля (рис. 15.1) и MODEL в строке состояния. Если пользователь AutoCAD работает только с двумерными объектами, ему нет особой необходимости переходить в пространство листа: все изображения объекта, а также дополнительная информация (рамка формата, размеры, основная надпись и пр.) могут формироваться в пространстве модели.
Рис. 15.1. Пиктограмма пользовательской системы координат пространства модели
Работа в пространстве модели производится на неперекрывающихся видовых экранах (окнах); там создается основной рисунок или модель. Если в окне программы присутствует несколько видовых экранов, то редактирование, производимое на одном из них, оказывает действие на все остальные. Несмотря на это, значения экранного увеличения, точки зрения, интервала сетки и шага для каждого видового экрана могут устанавливаться отдельно.
Пространство листа (Paper Space) – это пространство AutoCAD, необходимое для отображения объекта, сформированного в пространстве модели, на перекрывающихся (плавающих) видовых экранах. Пространство листа облегчает получение твердых копий рисунков и чертежей, разработанных автоматизированным путем.
Если бы пространство листа не использовалось, пришлось бы загромождать пространство модели графической информацией, необходимой лишь для формирования чертежных листов. Ведь такие элементы, как рамка чертежного листа, основная надпись и другая графическая и текстовая информация, не имеют отношения к реальной модели и требуются только в распечатке.
Листом называется компонент среды AutoCAD, имитирующий лист бумаги и хранящий в себе набор установок, используемых при выводе на плоттер. На листе можно размещать видовые экраны, а также строить геометрические объекты (например, элементы основной надписи). Рисунок может содержать несколько листов с разными видами модели; для каждого листа автономно задаются значения масштаба печати и размеров сторон. Изображение листа выглядит на экране точно так же, как и вычерченный на плоттере лист.
Видовой экран (viewport) представляет собой участок графического экрана, на котором отображается некоторая часть пространства модели рисунка.
Пространство листа строго двумерно, и видеть его можно только с точки зрения, перпендикулярной плоскости листа. О том, что в AutoCAD на текущий момент установлено пространство листа, говорят соответствующая пиктограмма ПСК и индикация кнопки PAPER в строке состояния внизу рабочего стола AutoCAD (рис. 15.2).
Рис. 15.2. Рабочий стол в пространстве листа
В пространстве листа пиктограмма ПСК имеет треугольную форму; располагается она всегда в левом нижнем углу области рисунка.
После создания плавающих видовых экранов вносить изменения в модель можно, переходя с закладки Layout на закладку Model. На листе в любое время допускается изменение параметров, например формата бумаги или масштаба печати.
Чтобы сделать текущей закладку Model, необходимо щелкнуть на ней кнопкой мыши или ввести MSPACE в командной строке. Чтобы перейти из этой закладки в пространство листа, достаточно щелкнуть на одной из закладок Layout или ввести LAYOUT в командной строке.
Открыв лист, можно работать либо в пространстве листа, либо в пространстве модели (в последнем случае нужно сделать текущим какой-либо из видовых экранов). Для того чтобы сделать видовой экран текущим, достаточно установить на него указатель мыши и дважды щелкнуть ее левой кнопкой. Чтобы текущим стало пространство листа, следует дважды щелкнуть кнопкой мыши на том месте, где нет ни одного видового экрана. Переключаться между пространствами модели и листа можно также с помощью кнопок MODEL/PAPER в строке состояния. При таком способе переключения в пространство модели текущим становится видовой экран, который был активен последним.
Пространство листа – это аналог листа бумаги, на котором производится компоновка чертежа перед его выводом на плоттер. В AutoCAD имеется несколько закладок Layout, благодаря чему одна и та же модель может быть представлена на чертеже в различных вариантах. Каждый лист рисунка можно считать отдельной единицей комплекта проектной документации. После создания нового листа на нем размещаются плавающие видовые экраны, которые представляют модель в различных видах. Каждому видовому экрану могут быть присвоены отдельные значение масштаба и состояние видимости слоев.
После щелчка кнопкой мыши на закладке Layout AutoCAD переходит в среду пространства листа (см. рис. 15.2). Прямоугольник с тенью соответствует на экране формату бумаги, на который настроено устройство печати. Границы области печати обозначены штриховыми линиями.
Управление отображением полей и разметки листа производится на вкладке Display диалогового окна Options. Там же пользователь может указать, должен ли при первом входе на лист открываться Диспетчер параметров для новых листов Page Setup Manager.
Часто проект не ограничивается одним листом: для одной и той же модели предусмотрено создание дополнительных листов, на которых размещаются ее различные виды и их комбинации.
Когда лист впервые делается активным и на нем создается первый видовой экран, значение точности аппроксимации кривых на нем устанавливается равным аналогичному значению для видового экрана пространства модели.
Для создания нового листа необходимо щелкнуть правой кнопкой мыши на ярлыке закладки Layout и в открывшемся контекстном меню выбрать пункт New layout.
Для переименования закладки Layout следует вызвать контекстное меню и воспользоваться пунктом Rename.
Данный текст является ознакомительным фрагментом.
Продолжение на ЛитРес
Читайте также
Пространство имен XSL
6.3 Пространство имен устройств
6.3 Пространство имен устройств Данное пространство имен развилось за несколько лет существования Windows NT. Для обеспечения обратной совместимости новое пространство имен объединяется со старым пространством с помощью символических ссылок. Кроме того, драйверы режима
Организуем рабочее пространство
Организуем рабочее пространство Старайтесь сразу так правильно организовать свою работу за компьютером, чтобы не пришлось тратить время на поиски нужного файла. Для этого следует сразу создавать необходимые папки под подходящими названиями, например: Музыка,
Пространство модели и пространство листа
Пространство модели и пространство листа Пространство модели (Model Space) – это пространство AutoCAD, где формируются модели объектов как при двумерном, так и при трехмерном моделировании. О том, что в окне AutoCAD на текущий момент установлено пространство модели, говорят
Пространство для трехмерного моделирования
Пространство для трехмерного моделирования Чтобы воспользоваться всеми возможностями трехмерного черчения, предоставляемыми программой, следует переключиться из пространства AutoCAD Classic (Классический AutoCAD) или 2D Drafting & Annotation (Двухмерное черчение и аннотирование) в 3D
Пространство или время
Пространство или время Чем больше мы изучаем, разрабатываем и анализируем алгоритмы, тем чаще мы сталкиваемся с одним универсальным законом вычислительной техники: быстрые алгоритмы, как правило, требуют больше памяти. Таким образом, для использования быстрого
Виртуальное пространство
Виртуальное пространство Работа над трехмерными интерьерами и другими проектами происходит в виртуальном пространстве. Термин «виртуальность» пришел к нам от английского «virtual», что в переводе означает «возможный, воображаемый, существующий лишь как продукт
Временное пространство сортировки
Временное пространство сортировки Запросы с предложениями ORDRE BY и GROUP BY «паркуют» промежуточные наборы для дальнейших операций сортировки во временном хранилище. Рекомендуется иметь доступную память, приблизительно в 2.5 раза превышающую размер самой большой таблицы,
Пространство модели и пространство листа
Пространство модели и пространство листа Пространство модели (Model Space) – это пространство AutoCAD, где формируются модели объектов как при двумерном, так и при трехмерном моделировании. О том, что в окне AutoCAD на текущий момент установлено пространство модели, говорят
Пространство для трехмерного моделирования
Пространство для трехмерного моделирования Чтобы воспользоваться всеми возможностями трехмерного черчения предоставляемыми программой, следует переключиться из пространства AutoCAD Classic (Классический) или 2D Drafting & Annotation (Двухмерное рисование и аннотация) в 3D Modeling
Пространство модели и пространство листа
Пространство модели и пространство листа Пространство модели (Model Space) – это пространство AutoCAD, где формируются модели объектов как при двумерном, так и при трехмерном моделировании. О том, что в окне AutoCAD на текущий момент установлено пространство модели, говорят
Пространство имен XSLT
Пространство имен XSLT Для того чтобы выделить элементы и атрибуты, которые принадлежат логической схеме XSLT, в этом языке применяется механизм пространств имен. Это означает, что в документе преобразования элементы, относящиеся к XSLT, должны принадлежать его пространству
5 Официальное пространство
5 Официальное пространство Ваш коллега в офисе жует жевательную резинку, проигрывает на персональном компьютере «Where-in-the-World-is-Carmen-San-Diego?», охает и задает глупые вопросы. А в это время вы пытаетесь разобраться с ка-ким-то непонятным багом. В этой компании вы работаете
13.1.2. Работа с компоновками в режимах ЛИСТ и МОДЕЛЬ
В настоящий момент на экране в области черчения вы видите макет компоновки печатного листа, который представлен белым прямоугольником на сером фоне. Собственно чертеж находится в центре макета. Как видно на рис. 13.5, он ограничен созданным ранее прямоугольником, который должен обозначать границу печатного листа (пока что эта граница и граница компоновки не совпадают, но вскоре мы исправим этот недостаток). Вокруг этого прямоугольника имеется еще один прямоугольник, который обозначает границу так называемого видового экрана.
Видовой экран создается AutoCAD автоматически при создании компоновки. На листе компоновки может быть несколько видовых экранов, но всегда имеется как минимум один видовой экран. Можно сказать, что видовой экран – это нечто вроде «окна» на листе компоновки, с помощью которого вы можете видеть «сквозь» этот лист находящийся «снизу» чертеж или его фрагмент.
Обратите также внимание на ярлычки листов, которые находятся в левой нижней части области черчения. Сейчас текущим является лист Лист1. Пощелкайте на ярлычках Модель и Лист1, чтобы увидеть, в чем состоят различия между содержимым листа модели и листа компоновки, а затем снова вернитесь на лист Лист1.
Как вы помните, все элементы оформления чертежа мы разместили непосредственно на листе модели. Это, как уже отмечалось выше, не самый удобный способ оформления чертежей. Поэтому наша задача сейчас состоит в том, чтобы удалить соответствующие объекты с листа модели и разместить их на листе компоновки. Понятно, что при этом вам придется постоянно переключаться с одного листа на другой. Первый способ вы уже знаете – он состоит в том, чтобы щелкнуть на ярлычке нужного вам листа.
Однако AutoCAD предоставляет пользователю еще один метод внесения изменений в модель, не покидая листа компоновки. Обратите внимание на пиктограмму в виде треугольника, которая находится в левом нижнем углу области черчения. Она означает, что вы находитесь в режиме редактирования содержимого листа компоновки, при котором все создаваемые объекты будут размещаться именно на этом листе, а не на листе модели. Этот режим называется режимом работы в пространстве листа. О том, что он включен, можно также узнать, взглянув на кнопки-индикаторы строки состояния. Режим работы в пространстве листа включается в том случае, когда кнопка-индикатор ЛИСТ находится в нажатом состоянии.
1. Поперемещайте указатель-перекрестие по области черчения, чтобы убедиться в том, что вы можете переместить его в любую точку листа компоновки.
2. Щелкните на кнопке-индикаторе ЛИСТ. Кнопка останется в нажатом состоянии, но ее название изменится с ЛИСТ на МОДЕЛЬ. Это означает, что вы переключились в режим работы в пространстве модели. В отличие от перехода непосредственно на лист модели, осуществляемый с помощью щелчка на ярлычке Модель, при переключении в режим МОДЕЛЬ вы попрежнему остаетесь на листе компоновки. Тем не менее, в этом режиме вы работаете с листом модели, который «виден сквозь» видовой экран листа компоновки.
3. Снова попробуйте поперемещать указатель по области черчения. Как легко заметить, теперь указатель принимает форму перекрестия только в том случае, когда он попадает в область видового экрана, на котором отображается чертеж (рис. 13.6), а вне этой области указатель принимает форму обычной стрелки. Кроме того, когда указатель принимает форму перекрестия, его линии продолжаются только до границ видового экрана. Иными словами, при редактировании компоновки в режиме МОДЕЛЬ вы можете создавать и модифицировать только те объекты, которые размещены внутри видового экрана.
Рис. 13.6 Компоновка Лист1 в режиме МОДЕЛЬ
Совет. Переключаться на лист модели с помощью ярлычка Модель при подготовке чертежа к печати имеет смысл только в том случае, если вы сталкиваетесь с необходимостью внесения в чертеж существенных изменений. В этом случае макет не отображается, что позволяет вам использовать всю область черчения для модификации чертежа. В остальных случаях лучше всего, не покидая листа компоновки, переключиться в режим МОДЕЛЬ, щелкнув для этого на кнопке-индикаторе ЛИСТ в строке состояния.
Пространство модели и пространство листа для двухмерного черчения
В AutoCAD есть два пространства: пространство модели (Model space) и пространство листа (Paper space). Использование двух пространств позволяет вычерчивать свою работу в натуральную величину, то есть в масштабе 1:1 в MS, а масштабировать и оформлять чертеж в PS. Использование двух пространств дает огромные преимущества, они описаны ниже. Тем не менее, многие работают только с одним пространством, что можно объяснить только незнанием новых возможностей AutoCAD. Что касается двух пространств, то они появились еще в прошлом веке. Новыми они являются только для тех пользователей, учителя которых сами этого не знали. В AutoCAD почти с каждой версией появляются новинки, привязанные именно к использованию двух пространств. Например, Sheet set (Подшивка), расширение видовых экранов, аннотативные объекты и др. Получается, что для тех, кто не работает с двумя пространствами, новинки проходят мимо. Поезд уходит.
Существуют чертежи, например, в геодезии, некоторых других отраслях, в которых специально не используется пространство листа. Но это скорее исключение, а не правило.
Работая в одном пространстве, чертежи делают одним из следующих способов:
Есть и такие пользователи, которые агрессивно доказывают преимущества работы в чистой модели. Их главный аргумент: работа с двумя пространствами это как рисование «через дырку в заборе».Другие думают, что те, кто использует Layout (Лист), в листе и рисуют, и поэтому отторгают лист априори. Видимо, насмотрелись на тех, кто работает по п. 4 выше.
Здесь мы попробуем научиться очень старому, но новому для многих способу выполнения чертежей с использованием двух пространств. Отделим мух от котлет. Чертеж будет выполнятся в MS а его оформление в PS.
Большинство из перечисленного невозможно сделать без применения Paper space и Layouts и тот, кто не использует пространство листа, обедняет свой AutoCAD.
При использовании двух пространств может возникнуть проблема с отображением типов линий: вдруг на распечатке все пунктирные линии превращаются в сплошные. Это происходит из-за рассогласования масштабов линий в модели и на листе.
Согласовать масштабы можно одним из двух способов:
Внимание! Запрещается перепечатка данной статьи или ее части без согласования с автором. Если вы хотите разместить эту статью на своем сайте или издать в печатном виде, свяжитесь с автором.
AutoCAD
Не удалось извлечь оглавление
Листы
Применяется для версий с обновлением Update 2018.1 и более поздних
Лист — это отображение одного или нескольких масштабированных видов проекта на листе чертежа стандартного размера.
После создания модели в полном размере перейдите к пространству листа, в котором можно создать масштабированные виды модели, а также добавить примечания, метки и размеры. Также в пространстве листа можно задать различные типы линий и толщину линий для отображения.
Задание формата листа
При открытии вкладки листа (1) в первую очередь нужно щелкнуть по ней правой кнопкой мыши (2) и изменить ее имя (3) на что-то более конкретное, чем «Лист 1». Для листов формата D подойдут названия вроде ARCH D или ANSI D.
Затем откройте Диспетчер параметров листов (4), чтобы изменить размер листа, отображаемого на вкладке листа. Существует множество элементов управления, но требуется изменить только несколько из них. Во-первых, следует задать размер листа.
Пространство модели и пространство листа
Как известно, геометрия модели создается в пространстве модели.
Первоначально это было единственное пространство, доступное в AutoCAD. В результате все примечания, метки, размеры, рамка чертежа и основная надпись будут также созданы и отмасштабированы в пространстве модели. Для некоторых приложений этот способ по-прежнему полностью подходит.
С помощью функции пространство листа можно щелкнуть вкладку листа, специально предназначенную для отображения нескольких видов, автоматического масштабирования, а также вывода чертежей в электронном формате или на печать.
Например, на следующем рисунке выбрана вкладка листа. Сейчас в пространстве листа есть два объекта: объект блока для основной надписи и рамки чертежа, а также один видовой экран листа, в котором отображается масштабированный вид пространства модели.
По умолчанию один объект видовой экран листа изначально отображается на каждой вкладке листа, но в компании пользователя могут использоваться адаптированные файлы шаблонов чертежей (DWT), в которые входят несколько стандартных листов, видовых экранов листа и основных надписей.
Давайте подробнее узнаем об объектах видовых экранов листа.
видовые экраны листа
Видовой экран листа представляет собой объект, созданный на вкладке листа, для отображения масштабированного вида пространства модели. Его можно рассматривать как встроенный телевизионный монитор, в котором отображается часть пространства модели. Видовой экран листа можно выбрать, как и любой другой объект. При выборе видового экрана листа отображается несколько ручек, которые позволяют регулировать размер видового экрана, перемещать его и задавать масштаб содержащегося в нем вида.
В видовых экранах листа могут использоваться несколько команд редактирования, например «Перенести», «Копировать» и «Стереть». При выборе видового экрана листа можно использовать палитру свойств, чтобы получить полный список настроек и параметров.
Переключение межу пространством модели и пространством листа

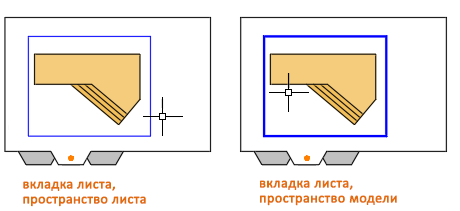

При работе на вкладке листа можно переключаться между пространством листа и пространством модели без возврата на вкладку «Модель». Вот как это делается. Переместите курсор, как показано на рисунке, и дважды щелкните внутри видового экрана листа, чтобы перейти в пространство модели, или за пределами видового экрана листа, чтобы вернуться в пространство листа. При работе в пространстве модели границы видового экрана листа становятся толще.

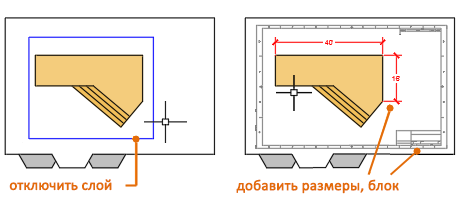

Основными причинами, почему пользователю может потребоваться перейти в пространство модели в видовом экране листа, являются панорамирование вида или внесение незначительных изменений в объекты, особенно те, которые отображаются только на данном видовом экране.
Создание нового видового экрана

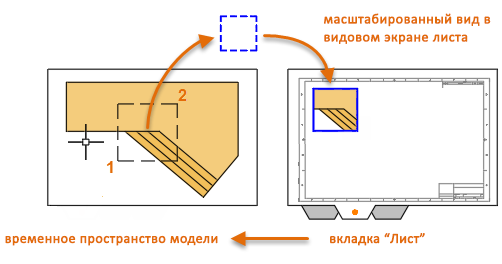

Для создания дополнительных видовых экранов листа в пространстве листа можно использовать параметр команды СВИД (создать вид) «Создать». С помощью нескольких видовых экранов листа можно отобразить различные виды пространства модели в одном или разных масштабах.
Если в дальнейшем потребуется задать другой масштаб, выберите видовой экран листа и щелкните треугольную ручку масштаба. Эта операция выводит список доступных масштабов.
По умолчанию масштабированные видовые экраны автоматически блокируются, чтобы предотвратить случайное зумирование или панорамирование, что может привести к изменению масштаба и контуров подрезки. Видовой экран листа можно заблокировать и разблокировать. Для этого выберите экран, щелкните правой кнопкой мыши для отображения контекстного меню, а затем выберите «Показ блокированного» > «Вкл» или «Откл».
Транспространственное аннотирование
После создания одного или нескольких масштабированных видовых экранов листа, выполните следующие действия на вкладке листа, чтобы использовать транспространственный способ аннотирования чертежа.
Четыре способа масштабирования видов и аннотирования чертежей (необязательно)
В AutoCAD существует четыре разных способа масштабирования видов, добавления примечаний, меток и размеров. У каждого способа есть определенные преимущества, которые зависят от назначения чертежа. Ниже приведено краткое описание каждого способа.
