Лягушка педали тормоза, жабка или датчик нажатия тормоза
Вобщем проскользнула у меня как-то давеча проблемка. Приехал на дачу, все нормально. А на обратном пути завожу машину, пытаюсь передвинуть рычаг из положения паркинг в драйв (у меня коробка автомат), а ручка переключения коробки заблокирована. Обычно прям на ручке кнопочка есть, так вот ее жмешь и переводишь ручку в нужное положение. В обычном состоянии когда ключ не в положении зажигания и педаль тормоза не выжата то эта кнопка заблокирована, и соответственно ручку коробки передач никак не передвинуть. А тут я все как обычно выжал — а нифига не разблокирывается. Я в трауре. Понажимал педаль тормоза раз 10, пристукнул, прихлопнул, оббежал вокруг машины 2 раза — и о чудо, все вернулось на круги своя. Ну думаю если еще че такое повторится то серьезно буду думать над этим. А так следующий месяц ездила себе машинка и как и не бывало этой проблемы. Но засада на меня напала внезапно, и застала врасплох 🙂
Выехал из гаража, заглушил машину, пошел закрыл ворота. Сажусь в автомобиль и…пипец. Та же фигня и ни туда и ни сюда. 30 минут бегал с бубном, но на этот раза она упорно отказалась подчиняться своему хозяину и неумолимо монолитной глыбой не шелохнувшись стояла у гаража. Че делать? И в гараж не закатишь (это ж не механика). Коробка заблокирована.
Давай я лазить. Ну я сразу понял в чем дело — датчик нажатия тормоза приказал всем долго жить. Токма где он у меня расположен, и как оно выглядит я понятия не имел. Прикинул я, что датчик срабатывает при нажатии тормоза от давления, когда оно нажатием нагнетается. Полез под капот. Вроде есть там какой то датчик в системе тормозной жидкости, но достать его никак. Инструментов у меня особо в гороже не было, машину с места не сдвинуть. Радости вобщем мало…
Звоню Вовику, своему механику, который в машине моей менял запчасти и тюнинговал ходовку. Парень очень смышленный и не шибко испорченный. Описал ему проблему. Он сразу сказал что скорее всего это лягушка. Ну эт я и сам соображаю, только где она? Он мне и говорит — прямо под педалью тормоза. Это даже не датчик, а обычный концевик, переключатель. Ну скорее всего как я прикинул контакты подгорели вот он и завыпендривался. Такая проблемка часто бывает у такого рода устройств. Полез я под педаль. Нифига толком не видно где, что и как эта лягушка крепится, но шток, соединяющий педальдалее с лягушкой я сразу увидел. Руками вытянул шпильку и отсоединил шток нажатия на лягушку от педали тормоза. Проверил — и ура, коробка разблокировалась, и я уже мог ехать. Подергал этот шток вручную туда сюда чтобы разработать (мало ли, закисло али еще чего) и собрал все на место. И опять ура, коробка разблокировалась как и раньше, и я мог ехать. Думаю во класс, и менять ничо не надо. Пока поезжу. Если чо, то я уже знаю как лягушонка перезагрузить опять.
Только радость моя оказалась недолгой. Через пол часа, когда я закрыл авто и собрался уходить, то заметил что у меня постоянно горят задние стоп-фонари, и это при закрытой машине и на сигнализации. И тут меня осенило, что теперь лягушка зависла в положении все время включено! Так шо не, прийдется ее менять таки. Полез опять, отсоединил шток пока и стоп сигнал погас. Пошел спать.
С утра договорился с Вовиком подьехать к нему в гараж поменять это безобразие. Поехал с утра специально на рынок. Там этой лягушки ни у кого не оказалось как назло. Еще можно было как дураку колесить по городу в поисках этого нехитрого устройства, но я опять звякнул Вовику, и он направил меня в один автомагазин недалеко от его гаража. Я поехал туда и сразу купил то что так искал.
Оказалось при покупке, что датчик то этот для коробки механики и коробки автомата разный. Мой, для автомата, почти в 2 раза дороже — аж 95 грн. Но я был счастлив что хоть нашел, а то с моей коробкой долго бы ездил искал такую редкую приблуду. А разница между мех. и авто датчиком была в лишней паре контактов, и всего то. А так они индентичны.
Поехал я наконец устанавливать датчик в гараж. И тут случилось самое забавное. Вовик отодвинул водительское сиденье, лег на спину под торпеду где педаль тормоза, и одним движением руки хитро вынул старый датчик и всунул новый. Все! Ни креплений каких, ничего. Блин, знал бы прикуп как говорится, жил бы в сочи. После снятия датчик был очень и очень горячий, что свидетельствовало про возможное искрение и нагрев контактов.
Прийдя домой я достал круглогубцы, отвертку, мультиметр и кусочек наждачки и быстро разобрал датчик.
Стоп-сигналы.Как они работают. Ремотируем «лягушку».
Недавно при демонтаже торпеды пришлось снять с законного места замыкатель стоп-сигналов, который в народе называют «лягушкой».
После сборки оказалась, что стопари горят постоянно и не реагируют на тормозную педаль.
Устранение этого косяка заняло менее 10 минут. Но это когда знаешь, что надо делать.
Хочу чтобы и вы знали это тоже.
Работают стоп-сигналы очень просто.
На один из контактов лягушки подаётся плюс напрямую от аккумулятора. При срабатывании лягушки от другого ее контакта этот плюс идёт на стоп-спирали задних лампочек.Вся эта цепь защищена предохранителем.
На Ланосе — это Ф7.
Лягушка по сути своей- это обыкновенная кнопка, как в дверном звонке, но с одной особенностью.
Когда она нажата- ее контакты разомкнуты. А когда отпущена- они замыкаются.
Лягушка установлена на специальном кронштейне, расположенном у верхней части тормозной педали.
В «обычном состоянии» рычаг педали давит на ее нажимной шток и ее контакты разомкнуты.
Но когда вы нажали на педаль тормоза- рычаг смещается вперёд, шток «освобождается» и выталкивается внутренней пружиной лягушки, замыкая при этом контакты.
Стопы загораются.
Из всего вышесказанного нетрудно выявить неисправности.
Если стопы не горят- значит нет плюса, или нет массы в задних фонарях, или элементарно перегорели лампочки.
Ну а если стопы горят постоянно- значит есть и плюс, и масса, и лампы в порядке.
А значит- косячит сама лягушка.
Вот ее-то мы вскроем и поглядим- чего там и как?
Маленькой «часовой» отверткой поддеваем верхнюю крышку и отделяем ее от основного корпуса.
В корпусе-впрессованные замыкаемые контакты и пружинка.
В крышке- выдвижной шток с площадкой для медной пластинки замыкателя.
На гранях штока нанесена зубчатая насечка, такаяже есть в отверстии площадки. Этими насечками шток и площадка сцепляются между собой.
С их помощью можно регулировать «вылет» штока из лягушки. Он должен быть примерно 10-12 мм.
В моём случае насечки стерлись от времени и шток тупо «провалился» в лягушку, оставив площадку с замыкателем в «вечно-замкнутом» отжатом пружиной положении.
Ну чтоже, возвращаем взаиморасположение штока и площадки в «рабочее положение» и обливаем их стык суперклеем.
Потом собираем, проверяем и гордимся очередной маленькой победой над капризным Лентяем)))
Всем добра!
Датчик заднего хода. Обновилась ли «лягушка» за полстолетия
Назначение датчика заднего хода
Многие водители дополнительно сообщают о намерении двигаться задним ходом дополнительным звуковым сигналом. Некоторая современная дорожная техника также включает звуковой предупредительный сигнал при движении назад. Таким образом, датчик наделили еще одной функцией.
Действующие правила дорожного движения запрещают эксплуатацию авто с неработающим датчиком заднего хода, тем самым доказывая его значимость. В некоторых автомобилях добраться до датчика сложно, особенно если он расположен над коробкой передач в заднеприводных машинах. Иногда требуется даже демонтаж коробки. Для облегчения замены датчика заднего хода приходится прорубать шахту в салоне. Чудо-умельцы иногда вместо неисправного датчика устанавливают дополнительный переключатель в районе рычага коробки переключения передач, чтобы успешно пройти техосмотр.
Принцип работы датчика заднего хода
Классический датчик заднего хода, до сих пор применяемый на большинстве автомобилей, выглядит приблизительно так:
По существу, он похож на обычную электрическую кнопку, которая включается при нажатии штока. Похожие кнопки часто устанавливают в датчики открытия дверей и капота, но последние работают на размыкание. Основное отличие от подобных кнопок – герметичность устройства. Дело в том, что со стороны толкателя датчик устанавливается в коробку переключения передач, и в него может проникать трансмиссионное масло под давлением. Со сторону электрического разъема в датчик может попадать влага, пыль и грязь из подкапотного пространства и со стороны днища.
Именно для предотвращения попадания грязи и влаги со стороны днища датчики помещали (и сейчас помещают в некоторых моделях авто) в резиновый чехол. Во время обслуживания датчик внешне выглядел, как грязное земноводное, поэтому его и окрестили «лягушкой». Название прочно вошло в водительский слэнг и, несмотря на то, что во многих авто «лягушка» перекочевала в подкапотное пространство и сбросила резиновую кожу, датчик продолжают называть по-прежнему.
По принципу работы современные датчики подразделяются:
По конструкции толкателя классические контактные датчики заднего хода разделяются на цилиндрические и сферические. Внешний вид кнопки с шариковым (сферическим) толкателем.
Место установки
Датчик заднего хода обычно ищут на коробке переключения передач. Если интернет недоступен, а на коробке установлено несколько похожих устройств (например, соленоиды иногда по разъему напоминают датчик), можно воспользоваться мультиметром. Сначала на нейтральной передаче контролируют сопротивление на разъемах. Оно должно быть бесконечным (на китайском мультиметре – 1). Затем включают заднюю передачу. Сопротивление должно быть равным нулю (или близко к этому). Такой контроль несложно произвести только на МКПП.
Чтобы определить точно, где стоит датчик, лучше воспользоваться справочной литературой или интернетом. В ВАЗ 2114 найти датчик несложно.
Особенности замены датчика
Как и для большинства устройств, во время замены датчика заднего хода лучше обесточить бортовую сеть автомобиля путем снятия клеммы с АКБ. На разъем датчика заднего хода может подаваться напряжение даже при выключенном зажигании. Второй особенностью замены является тот факт, что после демонтажа датчика может вытекать трансмиссионное масло. Если новый датчик уже имеется, необходимо сразу его установить.
Можно на время приобретения нового датчика «приткнуть» отверстие мягкой чистой ветошью. Ездить на этой машине в таком случае нельзя. Устанавливать на время вместо датчика обычный болт опасно. Многие датчики заднего хода имеют специфическую резьбу, которую можно повредить.
Не откладывайте замену неисправного датчика заднего хода. Помните, его работоспособность влияет на безопасность движения.
Лягушка в автомобиле что это
Выключатель стоп-сигнала, или как его еще называют «лягушка», находится с водительской стороны как раз в начале педали тормоза в непосредственной близости к рулевому валу. Именно эта деталь иногда бывает причиной несрабатывания стопаков. Ниже на фото показано наглядно ее местоположение:
Чтобы приступить к ее замене, необходимо первым делом отсоединить от этого выключателя все провода:
Теперь берем ключ на 19 и слегка ослабляем гайку, фиксирующую лягушку в одном положении:
Теперь наживаем одной рукой на педаль тормоза, а второй в это время откручиваем крепящую гайку, которая находится с самого края:
И после этого можно окончательно выкручивать выключатель стоп-сигнала ВАЗ 2106, и это можно сделать рукой, так как особых усилий прилагать не придется.
Окончательный результат снятия показан на фотографии ниже:
Цена ее составляет в магазине около 80 рублей. Замена осуществляется в обратном порядке и обязательно после установки отрегулируйте момент загорания стоп-сигналов.
Стоп-сигнал предназначен предупреждать водителей, едущих сзади о торможении. Он должен включаться, как только будет нажата педаль тормоза. Если стоп неисправен, это может стать причиной ДТП. В статье рассматривается стоп-сигнал, принцип работы, типичные неисправности, способы их устранения, дается инструкция по замене своими руками.
Принцип работы стоп-сигнала
Стоп-сигналы расположены сзади автомобиля. Фонари красного цвета. Они автоматически загораются, если водитель тормозит. Когда водитель убирает ногу с педали тормоза, они так же автоматически отключаются. Наличие стопов обязательно для транспортных средств.
Фонари должны быть расположены симметрично и гореть ярче габаритных огней. Устанавливаются стоп-сигналы по бокам, на заднее стекло, в центре выше линии боковых стопов.
Основные и дополнительные тормозные фонари могут представлять собой одиночную лампу, неоновую трубку или набор светодиодных лампочек. Автолюбителя дополнительно оборудуют машину повторителем стоп-сигнала. Задний стоп-сигнал может еще выполнять функцию противотуманки. Можно установить стоп-сигнал формула 1 (автор видео — Михаил Ермолаев).
Самый простой стоп-сигнал включает в себя прерыватель (выключатель) и фонарь. Выключатель стоп-сигнала часто называют еще лягушкой. В пластиковом корпусе прерывателя расположены две клеммы, шток и пружина. Устанавливается данное устройство на педаль тормоза.
Когда водитель нажимает на педаль шток входит в корпус прерывателя, контакт замыкается и загорается лампочка. Как только водитель убирает ногу с педали тормоза, пружина выталкивает шток, контакты размыкаются и лампочка тухнет.
Светодиодные стопы состоят из микросхемы и датчика, который в этом случае является лягушкой, он посылает сигнал, когда водитель нажимает на тормоз. Как и в случае одиночной лампы, лягушка установлена под педалью тормоза.
Схема устройства управления стопами
Любая педаль имеет свободный ход. Поэтому хотя водитель нажимает на педаль, машина тормозит не сразу. Тормозной фонарь загорается, как только нажимается педаль тормоза. Водители транспортных средств, движущихся сзади, узнают о торможении раньше, чем машина начинает тормозить. Таким образом, у них есть время для подготовки к торможению.
Возможные неисправности: признаки и причины
Если не горят стопы, причина может быть в следующем:
Бывает ситуация, когда тормозные фонари горят постоянно, если включены габаритные огни. При этом передние фары могут и не гореть. Если они выключены, дополнительные осветительные приборы работают в штатном режиме.
В этой ситуации возможно:
Если габариты и стоп-сигналы горят, а зажигание выключено, то необходимо проверить, нет ли замыкания плафонов на корпус. Причина может быть в некачественном контакте минусового провода с массой.
Способы устранения поломки
Устранение неполадок – процесс не сложный и вполне по силам даже начинающим автолюбителям (автор видео — Автоэлектрика ВЧ).
В первую очередь следует проверить целостность и состояние проводки.
Воспользовавшись мультиметром, нужно прозвонить проводку. Поврежденные или оборванные участки следует заменить целыми или спаять. Если на контактах есть следы окислительных процессов, их нужно зачистить.
Если перегорели светодиоды, то их нужно менять парами. Если вышел из строя прерыватель, его нужно заменить новым, так как он не подлежит ремонту. Перед заменой следует отключить питание автомобиля, сняв отрицательную клемму с аккумулятора. Затем от прерывателя отсоединяем провода питания. Далее нужно ослабить контргайку и выкрутить основную гайку крепления выключателя к кронштейну.
Замена выключателя тормозных сигналов
Перед установкой новую лягушку следует проверить на работоспособность. Это можно сделать с помощью омметра. Подключаем устройство к прибору и замеряем сопротивление. При замкнутом контакте сопротивление должно быть нулевым. Если нажать на шток, контакты должны разомкнуться, сопротивление в этом случае стремится к бесконечности.
Замена повторителя стопов своими руками
Если ремонт повторителя нецелесообразен, его следует заменить.
Процесс замены представляет собой выполнение следующих шагов:
Фотогалерея
Если на автомобиле установлен повторитель с лампами накаливания, то при подключении прибора со светодиодами по приведенной схеме, будет неправильно работать контроль ламп по причине разной нагрузки. В этом случае следует завести плюсовой провод в блок контроля лампочек и присоединить его к клемме 54Н.
В качестве стоп-сигнала на заднее стекло в верхней части по всей длине можно приклеить ленту со светодиодами. Ее нужно подключить к штатному устройству, и она будет работать аналогично. Важно соблюсти полярность. Чтобы лента не бросалась в глаза, ее можно покрасить в черный цвет. Приклеиваем ленту с помощью двустороннего скотча. Делаем проверку на работоспособность.
Заключение
Чтобы обезопасить себя и других участников движения, необходимо следить за исправностью стоп-сигналов.
Если обнаружились какие-то неисправности, их срочно нужно устранить. Выполнить многие операции можно своими руками. Таким образом, можно сэкономить время и деньги на посещении станции техобслуживания. Но если нет опыта электротехнических работ, лучше довериться мастеру.
Видео «Замена стопа на Мерседесе»
В этом ролике демонстрируется, как заменить стоп-сигнал своими руками на примере Мерседеса (автор видео — Иван Покня).
Для лягушек никакого.
Для машины имеет. schnell едешь- лягушачьим гавном все машину за*рут.
Для лягушек никакого.Для машины имеет. schnell едешь- лягушачьим гавном все машину за*рут
Вы не подумали, что это дорожное покрытие из размазанных лягушек может быть очень скользким?
Вы не подумали, что это дорожное покрытие из размазанных лягушек может быть очень скользким?
Тут наверняка какой – то скрытый призыв избежать наезда на лягушку, мастерски маневрируя на дороге. На малой скорости шансы разглядеть лягушку выше, особенно ночью.
Тут наверняка какой – то скрытый призыв избежать наезда на лягушку, мастерски маневрируя на дороге. На малой скорости шансы разглядеть лягушку выше, особенно ночью.
Если хотите серьезного ответа.
На высокой скорости машина травмирует лягушек (про тех, которые под колеса попадут речи нет, они так и так погибают). Проводили исследование, выяснили, что после толи 30, толи 40 км/ч резко увеличивается травмируемость животных, оказавшихся поблизости от авто (под ним, но не под колесами) за счет ветра кажется. Детали не помню, но суть именно в том, что на высокой скорости получают повреждения животные, которые могут остаться неповрежденными, если ехать медленно.
Резкий перепад давления от высокого перед бампером до низкого под днищем вытаскивает внутренности лягушки наружу. После тридцати в час выжить шансов у нее нет.
Если хотите серьезного ответа. На высокой скорости машина травмирует лягушек (про тех, которые под колеса попадут речи нет, они так и так погибают). Проводили исследование, выяснили, что после толи 30, толи 40 км/ч резко увеличивается травмируемость животных, оказавшихся поблизости от авто (под ним, но не под колесами) за счет ветра кажется. Детали не помню, но суть именно в том, что на высокой скорости получают повреждения животные, которые могут остаться неповрежденными, если ехать медленно.
Замена лягушки стоп-сигнал и концевика капота (сигнализация)
Началось всё с самопроизвольного загорания стоп-сигнала при включенном зажигании, поначалу это было редко и особо не напрягало, а потом в один прекрасный вечер при просмотре фильма в автокино он загорелся и ни как не выключался и слепил за мной стоящие автомобили. В итоге фильм пришлось досматривать в холоде и переодически включая магнитолу, так как она без зажигания уходила в спячку.
На следующей утро отправился к Саше на разбор и приобрёл почти новую лягушку и заодно приобрел концевик капота, отвечающий за сигнализацию. Время от времени сигнализация тоже самопроизвольно срабатывала.
И так опишу процесс замены лягушки стоп-сигнала, фото приложу из интернета, из статьи по которой производил замену.

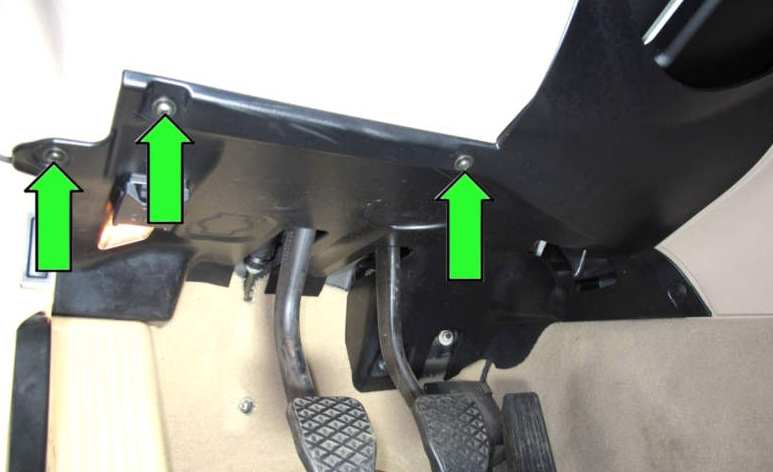

И так приступим, для начала демонтируем обшивку над педалями, открутив три самореза

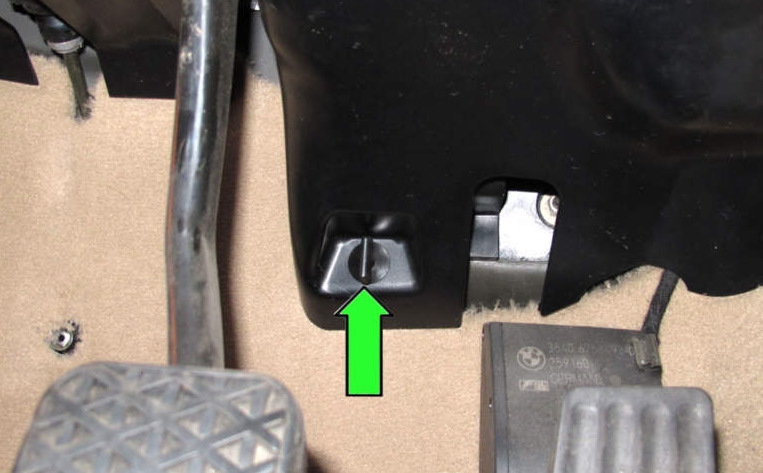

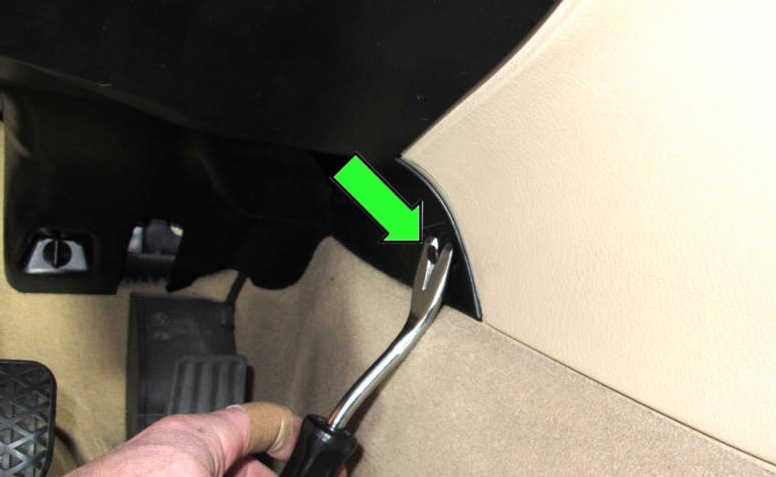

Вытаскиваем обшивку и попутно отсоединяем диагностический разъем и гонг, если имеется.
Теперь у нас есть доступ к лягушке стоп-сигнал.

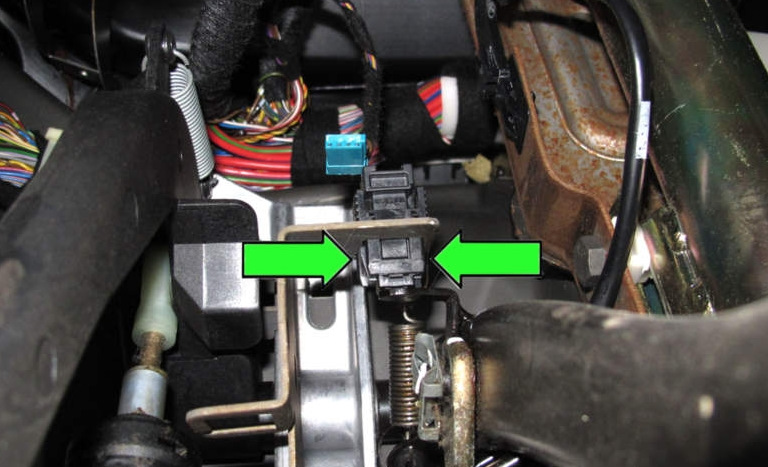

Далее отключаем разъём с лягушки, нажав на лепестки
Потом сжимаем лягушку за выступы и вытягиваем её

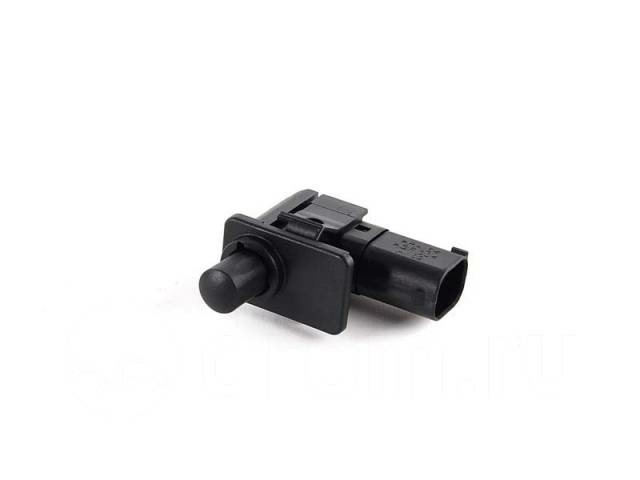

Теперь устанавливаем новую лягушку.
Нажимаем на педаль тормоза и вставляем лягушку в своё место
Медленно отпускаем педаль тормоза, давая ей войти в контакт лягушкой стоп-сигнала
Подключаем к ней фишку и производим установку обшивки на своё место не забыв подключить фишки на диагностический разъём и гонг если он имеется.

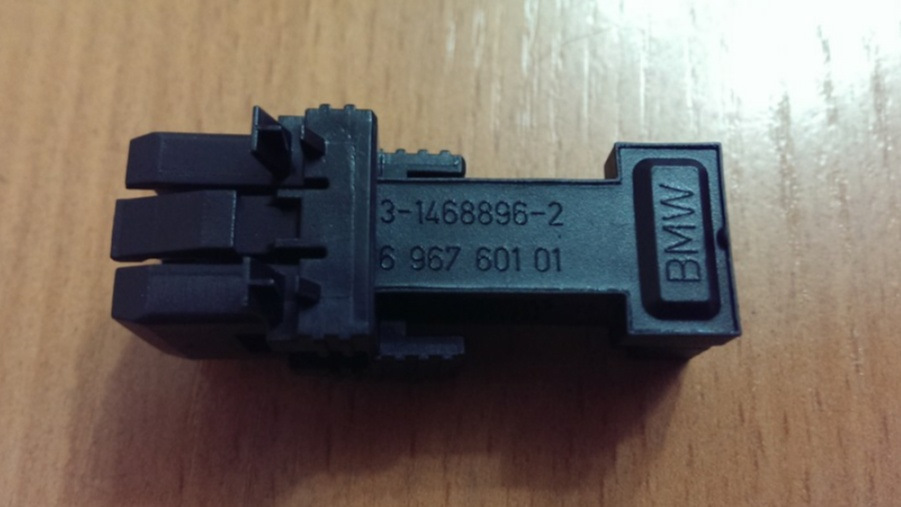

Про работу по замене концевика капота, думаю нет смысла описывать, там всё элементарно, находится он в доступном месте под капотом (со стороны пассажира), отключаем фишку от концевика, достаём старый и меняем на новый, подключаем и на этом всё)
Теперь всё работает отлично, пропало самопроизвольное активирование стоп-сигнала и сигнализации.
