Как построить сечение в автокаде
AutoCAD
Сечение документации модели— это проекционный вид на основе существующего вида чертежа, в котором можно использовать линию сечения, чтобы разрезать вид чертежа и показать, что находится внутри.

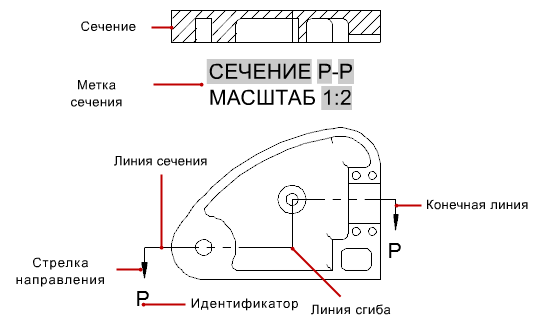

На следующем рисунке приводятся различные объекты, созданные с помощью команды ВИДСЕЧЕНИЯ, а также термины, используемые для их называния. Стили вида сечений определяют внешний вид каждого из перечисленных объектов.
Ограничение линии сечения
При включении подразумеваемых зависимостей (CONSTRAINTINFER = 1) во время создания сечения зависимости накладываются между геометрией вида и линией сечения. При обновлении вида эти зависимости гарантируют сохранение местоположения линии сечения относительно выделенных элементов. В некоторых случаях могут потребоваться более сложные зависимости, чем подразумеваемые зависимости. Например, в случае линии сечения, которая должна проходить в пределах 15 мм от данной кромки. В таких случаях можно вручную связать линию сечения с геометрией вида, используя специальную среду редактирования, называемую «режимом доработки обозначения». В режиме эскиза можно добавлять дополнительную геометрию для наложения зависимости на линию сечения. Такая геометрия считается вспомогательной и отображается только в режиме доработки обозначения.

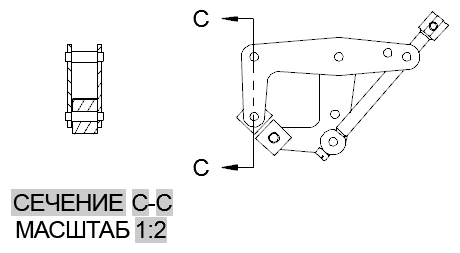

Включение компонентов в сечение
Компоненты, пересекаемые линией сечения, в сечении штрихуются. Согласно правилам построения проектных чертежей необходимо, чтобы такие компоненты, как крепежные детали и валы, на сечении не заштриховывались.
По этой причине команда ВИДСЕЧЕНИЯ выявляет компоненты из библиотеки компонентов Inventor и не строит их сечение. Однако в моделях AutoCAD 3D отсутствуют метаданные, позволяющие явно определить такие компоненты, как валы или крепежные детали. Следовательно, необходимо вручную выбрать такие компоненты исключить их из построения сечения.

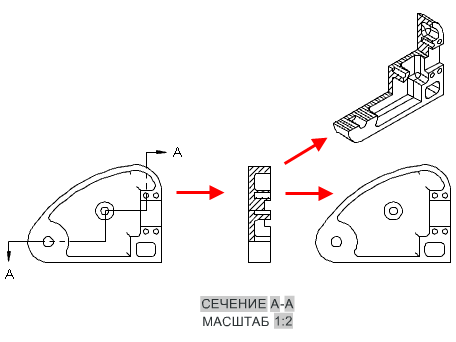

Проецирование видов из сечений
Как и в любом другом виде чертежа, в сечении можно создать проекционные виды. Однако по умолчанию сечения наследуют только изометрические проекционные виды. Ортогональные проекционные виды не наследуют сечения. Поэтому ортогональный проекционный вид для сечения является полным видом.
На изометрические проекционные виды для сечения не влияют стили вида сечения. Напротив, они наследуют такие свойства, как масштаб и штриховка, из родительского сечения.
AutoCAD
Сечение документации модели— это проекционный вид на основе существующего вида чертежа, в котором можно использовать линию сечения, чтобы разрезать вид чертежа и показать, что находится внутри.
На следующем рисунке приводятся различные объекты, созданные с помощью команды ВИДСЕЧЕНИЯ, а также термины, используемые для их называния. Стили вида сечений определяют внешний вид каждого из перечисленных объектов.
Ограничение линии сечения
При включении подразумеваемых зависимостей (CONSTRAINTINFER = 1) во время создания сечения зависимости накладываются между геометрией вида и линией сечения. При обновлении вида эти зависимости гарантируют сохранение местоположения линии сечения относительно выделенных элементов. В некоторых случаях могут потребоваться более сложные зависимости, чем подразумеваемые зависимости. Например, в случае линии сечения, которая должна проходить в пределах 15 мм от данной кромки. В таких случаях можно вручную связать линию сечения с геометрией вида, используя специальную среду редактирования, называемую «режимом доработки обозначения». В режиме эскиза можно добавлять дополнительную геометрию для наложения зависимости на линию сечения. Такая геометрия считается вспомогательной и отображается только в режиме доработки обозначения.
Включение компонентов в сечение
Компоненты, пересекаемые линией сечения, в сечении штрихуются. Согласно правилам построения проектных чертежей необходимо, чтобы такие компоненты, как крепежные детали и валы, на сечении не заштриховывались.
По этой причине команда ВИДСЕЧЕНИЯ выявляет компоненты из библиотеки компонентов Inventor и не строит их сечение. Однако в моделях AutoCAD 3D отсутствуют метаданные, позволяющие явно определить такие компоненты, как валы или крепежные детали. Следовательно, необходимо вручную выбрать такие компоненты исключить их из построения сечения.
Проецирование видов из сечений
Как и в любом другом виде чертежа, в сечении можно создать проекционные виды. Однако по умолчанию сечения наследуют только изометрические проекционные виды. Ортогональные проекционные виды не наследуют сечения. Поэтому ортогональный проекционный вид для сечения является полным видом.
На изометрические проекционные виды для сечения не влияют стили вида сечения. Напротив, они наследуют такие свойства, как масштаб и штриховка, из родительского сечения.
AutoCAD
Создание 2D областей с использованием пересечения плоскости с 3D телами, поверхностями или сетями.
Команда СЕЧЕНИЕ создает объект-область, представляющий 2D поперечное сечение 3D объектов, включая 3D тела, поверхности и сети.
В этом режиме не используются функции формирования псевдоразрезов, доступные для объектов секущих плоскостей, созданных с помощью команды СЕКПЛОСКОСТЬ.
Отображаются следующие запросы.
Выберите один или несколько 3D объектов. Выбор нескольких объектов ведет к созданию отдельной области для каждого объекта.
Задайте первую точку на секущей плоскости одним из следующих способов:
Выравнивание секущей плоскости с сегментом, окружностью, эллипсом, круговой или эллиптической дугой, 2D сплайном или сегментом 2D полилинии.
Определяет секущую плоскость путем задания одной точки на этой секущей плоскости и второй точки на оси Z или нормали на этой плоскости.
Выравнивает секущую плоскость относительно текущего вида.
Выравнивает секущую плоскость относительно плоскости XY текущей ПСК.
Выравнивает секущую плоскость относительно плоскости YZ текущей ПСК.
Выравнивает секущую плоскость относительно плоскости ZX текущей ПСК.
AutoCAD
Создание 2D областей с использованием пересечения плоскости с 3D телами, поверхностями или сетями.
Команда СЕЧЕНИЕ создает объект-область, представляющий 2D поперечное сечение 3D объектов, включая 3D тела, поверхности и сети.
В этом режиме не используются функции формирования псевдоразрезов, доступные для объектов секущих плоскостей, созданных с помощью команды СЕКПЛОСКОСТЬ.
Отображаются следующие запросы.
Выберите один или несколько 3D объектов. Выбор нескольких объектов ведет к созданию отдельной области для каждого объекта.
Задайте первую точку на секущей плоскости одним из следующих способов:
Выравнивание секущей плоскости с сегментом, окружностью, эллипсом, круговой или эллиптической дугой, 2D сплайном или сегментом 2D полилинии.
Определяет секущую плоскость путем задания одной точки на этой секущей плоскости и второй точки на оси Z или нормали на этой плоскости.
Выравнивает секущую плоскость относительно текущего вида.
Выравнивает секущую плоскость относительно плоскости XY текущей ПСК.
Выравнивает секущую плоскость относительно плоскости YZ текущей ПСК.
Выравнивает секущую плоскость относительно плоскости ZX текущей ПСК.
AutoCAD
Не удалось извлечь оглавление
Сечения
Сечение документации модели— это проекционный вид на основе существующего вида чертежа, в котором можно использовать линию сечения, чтобы разрезать вид чертежа и показать, что находится внутри.
На следующем рисунке приводятся различные объекты, созданные с помощью команды ВИДСЕЧЕНИЯ, а также термины, используемые для их называния. Стили вида сечений определяют внешний вид каждого из перечисленных объектов.
Ограничение линии сечения
При включении подразумеваемых зависимостей (CONSTRAINTINFER = 1) во время создания сечения зависимости накладываются между геометрией вида и линией сечения. При обновлении вида эти зависимости гарантируют сохранение местоположения линии сечения относительно выделенных элементов. В некоторых случаях могут потребоваться более сложные зависимости, чем подразумеваемые зависимости. Например, в случае линии сечения, которая должна проходить в пределах 15 мм от данной кромки. В таких случаях можно вручную связать линию сечения с геометрией вида, используя специальную среду редактирования, называемую «режимом доработки обозначения». В режиме эскиза можно добавлять дополнительную геометрию для наложения зависимости на линию сечения. Такая геометрия считается вспомогательной и отображается только в режиме доработки обозначения.
Включение компонентов в сечение
Компоненты, пересекаемые линией сечения, в сечении штрихуются. Согласно правилам построения проектных чертежей необходимо, чтобы такие компоненты, как крепежные детали и валы, на сечении не заштриховывались.
По этой причине команда ВИДСЕЧЕНИЯ выявляет компоненты из библиотеки компонентов Inventor и не строит их сечение. Однако в моделях AutoCAD 3D отсутствуют метаданные, позволяющие явно определить такие компоненты, как валы или крепежные детали. Следовательно, необходимо вручную выбрать такие компоненты исключить их из построения сечения.
Проецирование видов из сечений
Как и в любом другом виде чертежа, в сечении можно создать проекционные виды. Однако по умолчанию сечения наследуют только изометрические проекционные виды. Ортогональные проекционные виды не наследуют сечения. Поэтому ортогональный проекционный вид для сечения является полным видом.
На изометрические проекционные виды для сечения не влияют стили вида сечения. Напротив, они наследуют такие свойства, как масштаб и штриховка, из родительского сечения.
