Как построить крышу в автокаде

AutoCAD Architecture

Не удалось извлечь оглавление

Работа с перекрытиями и скатами крыш

Скаты крыши

Скат крыши моделирует одну грань крыши. Объекты «скат крыши» и «крыша» отличаются тем, что каждый скат является отдельным объектом без прямой связи с другими объектами. При использовании нескольких скатов для моделирования поверхности всей крыши предоставляется большая гибкость редактирования, однако автоматическое вычисление объединенной топологии (3D геометрии) крыши не производится. По этой причине при проектировании сложных крыш рекомендуется вначале применять объекты крыши. Если проектирование в основном завершено, но необходима большая гибкость для настройки ребер и других деталей, крышу можно преобразовать в отдельные скаты крыши.

Несмотря на то, что скаты крыши динамически не взаимодействуют между собой, они все же, в значительной степени, позволяют управлять геометрией крыши. Например, можно по отдельности обрезать скаты крыши, удлинять их и соединять под углом с другими скатами. В скатах также можно вырезать отверстия, добавлять или вычитать формообразующие элементы, а также применять к любой кромке под любым углом и в любой ориентации детальные профили бордюрных реек и карнизов. Как и перекрытия, скаты крыши основаны на стилях, таким образом, имеется возможность глобального внесения изменений в проект.

Способы создания перекрытий/скатов крыш

Можно создавать перекрытия и скаты крыш с помощью соответствующих инструментов независимо от других объектов, а можно создавать их на основе уже существующих объектов, например стен и полилиний. Перекрытия и скаты крыши, созданные на основе других объектов, не привязываются к исходному объекту.

Проектирование скатных крыш обычно заключается в указании линии мауэрлата и угла наклона. Скаты крыши спроектированы с таким расчетом, чтобы при их компоновке можно было бы использовать тот же подход. Для добавления ската крыши просто укажите две точки и угол.

При наличии крыши традиционной конструкции, созданной на основе двумерного (2D) плана с линиями конька, ребра крыши и разжелобка, можно просто «снять копию» данного плана с использованием скатов крыши и указанием требуемой высоты и наклона. Программное обеспечение на основе данных значений и указанных точек создаст соответствующую трехмерную (3D) модель.

Тела перекрытий/скатов крыш

Тело перекрытия или ската крыши представляет собой результат выдавливания, перпендикулярного плоскости периметра и определяемого следующей геометрией:

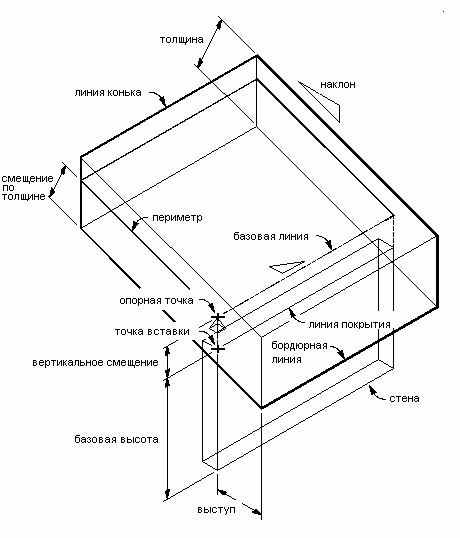

Геометрия ската крыши

Кромки перекрытий/скатов крыш

Кромка перекрытия или ската крыши определяется следующими параметрами:

Бордюрная рейка и карниз применяются к кромкам перекрытия или ската крыши, в стилях которых заданы параметры кромок.

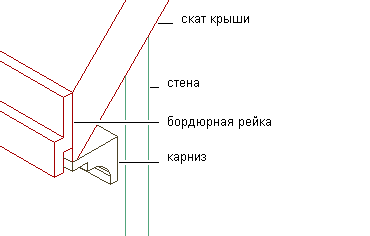

Скат крыши с компонентами бордюрной рейки и карниза

Определение кромки

Каждую кромку перекрытия или ската крыши можно настроить по отдельности с применением стилей и других требуемых проектом подстроек. Стиль кромок перекрытий или скатов крыш определяет конструкцию бордюрной рейки и карниза на основе профилей, создающихся для данных компонентов. Можно указать, используются ли в стиле бордюрная рейка, карниз, оба эти элемента либо ни один из них. Также указывается положение бордюрной рейки и карниза относительно перекрытия или ската крыши.

Стили перекрытий и скатов крыш

Для перекрытий и скатов крыш предназначены отдельные категории стилей, в которых каждый стиль определяет свойства по умолчанию для конкретных типов перекрытий или скатов крыш. К этим свойствам относятся размеры, стили кромок для бордюрных реек и карнизов, свойства объекта для слоя, цвет и тип линий. Стили перекрытий и скатов крыш позволяют использовать различные стили для каждой кромки.

Материалы перекрытий и скатов крыш

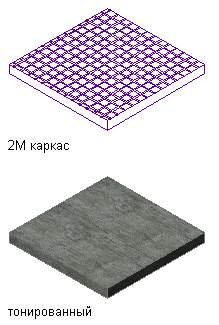

Перекрытию или скату крыши можно назначить материалы. Например, перекрытию-полу может быть назначен материал в виде плитки с бетонными кромками. Материалы отображаются в каркасных моделях или в визуализированных изображениях. Параметры материалов определяются конкретно для различных компонентов перекрытий или скатов крыш, например для тела, бордюрной рейки и карниза.

Отображение перекрытий/скатов крыш на различных видах

Средства редактирования

В дополнение к элементам управления, предоставляемым стилями перекрытий, скатов крыш и ребер, AutoCAD Architecture 2021 toolset включает широкий спектр инструментов редактирования перекрытий и скатов крыш для выполнения особых условий. Например, в перекрытия можно добавлять отверстия для таких конструкций, как дымовые и вентиляционные трубы. Скаты можно также использовать при создании слуховых окон.

Источник

План кровли и стропил

В этом уроке мы разберем, как составлять план кровли и план стропил в программе AutoCAD (2010). Согласно действующим нормам, план кровли обязательно должен составляться для зданий с внутреннем водостоком. Если водосток в здании внешний и здание не сложное, то такой чертеж не обязателен. Далее посмотрим, как чертить план кровли скатной и плоской крыши промышленного и общественного здания.

Как чертить план кровли

Общи сведения о построении чертежей планов крыши промышленных и общественных зданий: для построения чертежа план подразделяют на прямоугольники, согласно плану здания. Внутри прямоугольников наносят линии, которые будут обозначать коньки и ендовы – наружные и внутренние сопряжения скатов. Эти линии являются проекциями основных элементов стен, потому модель крыши лучше представит в объеме. Часть прямоугольников будет располагаться за пределами стен. Это обязательное условие к правильно выполненному плану кровли (крыши), так как они должны иметь свес.

План кровли скатной крыши отличается наличием большего числа линий-проекций коньков и ендов, так как скаты имеют большой уклон, кроме того, такие крыши часто делают сложной формы. План кровли плоской крыши часто ограничивается всего несколькими линиями.

Построение видов спереди или с боку осуществляется с учетом уклонов скатов крыши (кровли). Уклон крыши задается на этапе проектирования домов и определяется назначением здания, его типом, выбранным кровельным материалом и др.

3 правила вычерчивания плана крыши (кровли) скатной (плоской):

Предлагаемый порядок работы в программах для черчения:

Прочитав этот урок у вас не должно оставаться вопросов на тему того, как чертить план кровли – план дома, согласитесь, что весь чертеж – это всего несколько линий! Однако вопрос: как чертить план стропил еще не решен.

Как чертить план стропил

План стропил представляет собой обозначение элементов скатной крыши, которое упускается на чертеже крыши. Стропила располагают с учетом кровельного материала, так как для различных материалов необходима разная подоснова. В случаем с металлочерепицей это между стропилами необходимо оставлять пространство в 450 см. Порядок черчения в программе AutoCAD :

Источник

AutoCAD Architecture

Перекрытия и скаты крыш – это объекты AutoCAD Architecture, используемые для моделирования полов, граней крыш и других плоских поверхностей, для которых требуется задание параметров кромок. Перекрытие или скат крыши представляет собой трехмерное (3D) тело, ограниченное плоскостным многоугольником (периметром) любой формы и имеющее множество кромок. Каждый объект определяется периметром, параметрами кромок и стилем. Перекрытия и скаты крыш имеют много общих свойств, тем не менее, они представляют различные категории стилей и типы инструментов. Например, нельзя применить свойства инструмента перекрытия к существующему объекту «скат крыши».

Скаты крыши

Скат крыши моделирует одну грань крыши. Объекты «скат крыши» и «крыша» отличаются тем, что каждый скат является отдельным объектом без прямой связи с другими объектами. При использовании нескольких скатов для моделирования поверхности всей крыши предоставляется большая гибкость редактирования, однако автоматическое вычисление объединенной топологии (3D геометрии) крыши не производится. По этой причине при проектировании сложных крыш рекомендуется вначале применять объекты крыши. Если проектирование в основном завершено, но необходима большая гибкость для настройки ребер и других деталей, крышу можно преобразовать в отдельные скаты крыши.

Несмотря на то, что скаты крыши динамически не взаимодействуют между собой, они все же, в значительной степени, позволяют управлять геометрией крыши. Например, можно по отдельности обрезать скаты крыши, удлинять их и соединять под углом с другими скатами. В скатах также можно вырезать отверстия, добавлять или вычитать формообразующие элементы, а также применять к любой кромке под любым углом и в любой ориентации детальные профили бордюрных реек и карнизов. Как и перекрытия, скаты крыши основаны на стилях, таким образом, имеется возможность глобального внесения изменений в проект.

Способы создания перекрытий/скатов крыш

Можно создавать перекрытия и скаты крыш с помощью соответствующих инструментов независимо от других объектов, а можно создавать их на основе уже существующих объектов, например стен и полилиний. Перекрытия и скаты крыши, созданные на основе других объектов, не привязываются к исходному объекту.

Проектирование скатных крыш обычно заключается в указании линии мауэрлата и угла наклона. Скаты крыши спроектированы с таким расчетом, чтобы при их компоновке можно было бы использовать тот же подход. Для добавления ската крыши просто укажите две точки и угол.

При наличии крыши традиционной конструкции, созданной на основе двумерного (2D) плана с линиями конька, ребра крыши и разжелобка, можно просто «снять копию» данного плана с использованием скатов крыши и указанием требуемой высоты и наклона. Программное обеспечение на основе данных значений и указанных точек создаст соответствующую трехмерную (3D) модель.

Тела перекрытий/скатов крыш

Тело перекрытия или ската крыши представляет собой результат выдавливания, перпендикулярного плоскости периметра и определяемого следующей геометрией:

Геометрия ската крыши

Кромки перекрытий/скатов крыш

Кромка перекрытия или ската крыши определяется следующими параметрами:

Бордюрная рейка и карниз применяются к кромкам перекрытия или ската крыши, в стилях которых заданы параметры кромок.

Скат крыши с компонентами бордюрной рейки и карниза

Определение кромки

Каждую кромку перекрытия или ската крыши можно настроить по отдельности с применением стилей и других требуемых проектом подстроек. Стиль кромок перекрытий или скатов крыш определяет конструкцию бордюрной рейки и карниза на основе профилей, создающихся для данных компонентов. Можно указать, используются ли в стиле бордюрная рейка, карниз, оба эти элемента либо ни один из них. Также указывается положение бордюрной рейки и карниза относительно перекрытия или ската крыши.

Стили перекрытий и скатов крыш

Для перекрытий и скатов крыш предназначены отдельные категории стилей, в которых каждый стиль определяет свойства по умолчанию для конкретных типов перекрытий или скатов крыш. К этим свойствам относятся размеры, стили кромок для бордюрных реек и карнизов, свойства объекта для слоя, цвет и тип линий. Стили перекрытий и скатов крыш позволяют использовать различные стили для каждой кромки.

Материалы перекрытий и скатов крыш

Перекрытию или скату крыши можно назначить материалы. Например, перекрытию-полу может быть назначен материал в виде плитки с бетонными кромками. Материалы отображаются в каркасных моделях или в визуализированных изображениях. Параметры материалов определяются конкретно для различных компонентов перекрытий или скатов крыш, например для тела, бордюрной рейки и карниза.

Отображение перекрытий/скатов крыш на различных видах

Средства редактирования

В дополнение к элементам управления, предоставляемым стилями перекрытий или скатов крыш и стилями их кромок, AutoCAD Architecture включает широкий спектр инструментов редактирования перекрытий и скатов крыш для выполнения особых условий. Например, в перекрытия можно добавлять отверстия для таких конструкций, как дымовые и вентиляционные трубы. Скаты можно также использовать при создании слуховых окон.

Источник

AutoCAD Architecture

Крыши представляют собой AD-объекты, которые используются для моделирования поверхности всей многогранной крыши. Крыши можно создавать независимо от других объектов, а также на основе формы, определенной полилинией или замкнутым набором стен. После создания крыши можно изменять ее общие размеры и наклон или редактировать ребра и грани по отдельности. Возможность преобразования крыши в коллекцию отдельных скатов крыш обеспечивает большую гибкость настройки крыши.

Скаты крыши

Скат крыши моделирует одну грань крыши. Объекты «скат крыши» и «крыша» отличаются тем, что каждый скат является отдельным объектом без прямой связи с другими объектами. При использовании нескольких скатов для моделирования поверхности всей крыши предоставляется большая гибкость редактирования, однако автоматическое вычисление объединенной топологии (3D геометрии) крыши не производится. По этой причине при проектировании сложных крыш рекомендуется вначале применять объекты крыши. Если проектирование в основном завершено, но необходима большая гибкость для настройки ребер и других деталей, крышу можно преобразовать в отдельные скаты крыши.

Несмотря на то, что скаты крыши динамически не взаимодействуют между собой, они все же, в значительной степени, позволяют управлять геометрией крыши. Например, можно по отдельности обрезать скаты крыши, удлинять их и соединять под углом с другими скатами. В скатах также можно вырезать отверстия, добавлять или вычитать формообразующие элементы, а также применять к любой кромке под любым углом и в любой ориентации детальные профили бордюрных реек и карнизов. Поскольку скаты крыши основаны на стилях, имеется возможность глобального внесения изменений в проект.

Материалы крыш

Для крыши можно назначать материалы. Эти материалы отображаются на каркасной модели и на рабочих тонированных изображениях или при визуализировании. У материалов имеются особые параметры для физических компонентов крыши, например скатов.

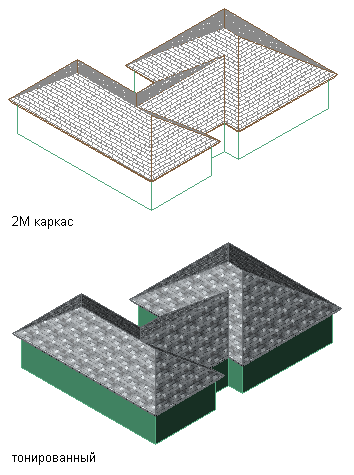

Отображение крыш в виде 2D каркасной модели или с визуализированием

Программа AutoCAD Architecture предоставляет набор стандартных материалов для часто встречающихся задач проектирования. У таких материалов имеются параметры компонентов крыши. Стандартные материалы можно использовать «как есть» или изменять их для нужд проектов. Можно также создавать свои собственные материалы. Стилям объектов, встроенным в данное приложение, уже назначены соответствующие материалы.

Источник

AutoCAD Architecture

Эта процедура используется для создания прямоугольного перекрытия или ската крыши на основе одной или нескольких стен. Этот способ удобен, если необходимо создать определенную взаимную привязку базовой линии перекрытия или ската крыши и базовой линии стены. При создании перекрытия или ската крыши на основе одной стены кромку базовой линии перекрытия/ската крыши определяет базовая высота стены. При создании перекрытия или ската крыши на основе нескольких стен кромку базовой линии перекрытия/ската крыши определяет верхняя часть первой выбранной стены.

Указав нулевой угол наклона, можно создать плоское перекрытие или плоский скат крыши, повторяющий внешний контур нескольких стен. При выборе нескольких стен и ненулевого угла наклона создается несколько перекрытий или скатов крыши.

Если замкнутая полилиния пересекается с одной из выбранных стен, полученная конструкция перекрытия или ската крыши недопустима, и следует выбрать стены заново.

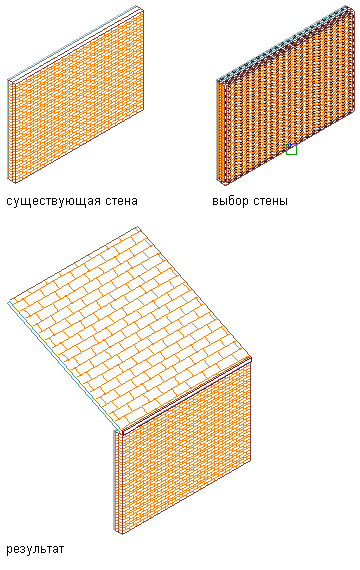

Создание ската крыши на основе стены

(Возможно, потребуется осуществить прокрутку, чтобы отобразился нужный инструмент.)

Линия наклона представляет собой положение перекрытия или ската крыши относительно его нижней грани. Значение смещения по толщине в стиле определяет расстояние между базовой линией и нижней гранью.

Это соотносится с направлением стены на чертеже.
