Гиспографическая кривая. Гипсографическая кривая. Практическая работа 5 (работа выполняется на миллиметровке 30 х 60 см) Составление и анализ гипсографической кривой
Практическая работа № 5 (работа выполняется на миллиметровке 30 х 60 см)
Составление и анализ гипсографической кривой
Материки и океаны распределены на Земле неравномерно. Суша сосредоточена в основном в Северном полушарии; здесь она занимает 39 % всей поверхности, тогда как в Южном полушарии суша занимает всего 19 % поверхности.
Самые крупные планетарные формы рельефа – материковые выступы и океанические впадины. Материковый выступ – изостатически уравновешенный массив материковой земной коры, имеющий структурное ядро в виде древней платформы, к которому примыкают более молодые складчатые структуры.
Наиболее общую характеристику распределения высот и глубин земной поверхности дает гипсографическая кривая (рис. 1). Часть ее, относящаяся к океану, называют батиграфической кривой.

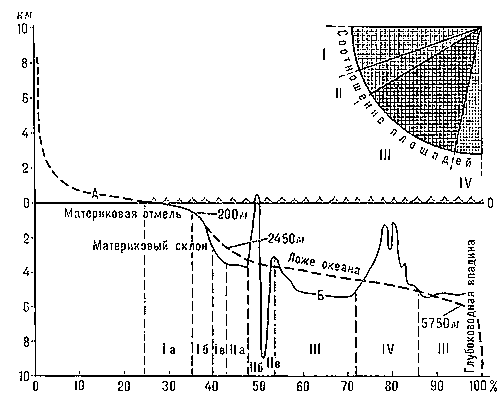

Рис.1 Гипсографическая кривая суши и батиметрическая кривая океанического дна
Гипсографическая кривая – интегральный график. На кривой отображены статистические подсчеты площадей определенных высотных ступеней. Гипсографическая кривая показывает две главные ступени в рельефе Земли. Одна ступень отражает среднюю высоту суши – это материковая ступень. Вторая ступень океаническая.
Таким образом, на этой кривой четко проявляются основные закономерности морфометрии земной поверхности, так как на вертикальной оси отложены высоты, а на горизонтальной – площади земной поверхности, соответствующие этим высотам.
Анализ полученного распределения высот и глубин показывает, что в нем есть закономерности структурного и генетического характера. Два максимума распространения высот (они хорошо видны на столбчатой диаграмме) отвечают двум основным генетическим типам земной коры – материковому и океаническому. Их взаимное высотное положение соответствует изостатическому равновесию, литосферы.
Закономерность взаимной связи между высотами поверхности литосферы и площадями континентов и океанов подчеркивается при сопоставлении этих показателей с мощностью земной коры указанных структурных единиц.
Изучение планетарного рельефа Земли приводит к выводу о закономерной связи между площадями материков (океанов), их средней высотой (глубиной), мощностью земной коры и энергией тектогенеза. Чем больше площадь материка, тем он выше, тем мощнее кора. Чем больше океан, тем он глубже и тем тоньше кора под ним. Энергия тектогенеза определяется размахом высот и нарастает пропорционально площади материка. Максимальной мощности земная кора достигает под горами (60–70 км), минимальной – под океаном (5–10 км).
Наблюдаемая закономерность объясняется изостазией – стремлением земной коры к равновесию. Разрушение гор, накопление толщ осадков нарушает равновесие. Под разрушенными горами породы мантии поднимаются ближе к поверхности, под участками, получившими дополнительную нагрузку, – погружаются. Например, Антарктида под тяжестью льда опустилась на 700 м. Скандинавия после таяния ледника поднимается на 1 см в год. В строении материков и океанов наблюдается интересная закономерность: в середине материка располагаются равнины, по периферии – высокие горы, тогда как посередине океана располагается крупнейшая система срединно-океанических хребтов, а на периферии – океанические котловины.
При рассмотрении планетарного рельефа Земли следует помнить, что это рельеф вращающегося тела. Приливное трение замедляет вращение планеты, поэтому сплюснутость Земли уменьшается. Следовательно, в низких широтах должно преобладать водное пространство, в высоких широтах – суша. На Земле, действительно, на экваторе большую площадь занимает океан. В умеренных широтах Северного полушария располагается кольцо суши (максимум на 62° с.ш.), что вызвало компенсационное опускание в северной полярной области. В умеренных широтах Южного полушария господствует сплошное водное кольцо (максимум на 62° ю. ш.), в южной полярной области – компенсационное поднятие. В результате неодинакового замедления вращения полушарий южные материки смещаются по отношению к северным на восток.
Материки расположены так, что каждому из них на противоположном конце диаметра Земли непременно соответствует океан. Эта закономерность называется антиподальностью. Самый яркий пример – Северному Ледовитому океану соответствует Антарктида.
Таким образом, своеобразные особенности наблюдаются в распределении высот и глубин по широтам земного шара. Еще в конце прошлого века русский геодезист А.А. Тилло рассчитал средние высоты и глубины по широтным кругам (табл. 1).
Из данных таблицы видно, что наблюдается отчетливо выраженный максимум высот на широтах 20–40°, причем примерно тем же широтам отвечает и максимум глубин. Следовательно, на широтах 20–40° наиболее контрастен рельеф поверхности литосферы.
К экватору и полюсам уменьшаются и высоты, и глубины, и контрастность планетарного рельефа. Увеличение высот в высоких широтах южного полушария обусловлено мощным ледниковым покровом Антарктиды.
Методические рекомендации к лабораторным работам по дисциплине «Общее землеведение» (раздел «Литосфера. Рельеф поверхности Земли») (стр. 1 )
 | Из за большого объема этот материал размещен на нескольких страницах: 1 2 3 4 |
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное автономное образовательное учреждение
высшего образования
«Дальневосточный федеральный университет»
(ДВФУ)
Кафедра географии, экологии и охраны здоровья детей
к лабораторным работам по дисциплине «Общее землеведение»
(раздел «Литосфера. Рельеф поверхности Земли»)
Печатается по решению кафедры географии, экологии и охраны здоровья детей Школы педагогики ДВФУ
Методические рекомендации к лабораторным работам по дисциплине «Общее землеведение» раздел «Литосфера. Рельеф поверхности Земли».
Методические рекомендации к лабораторным работам подготовлены для студентов 2 курса, обучающихся по направлению «Педагогическое образование» профиль «география».
Составитель: кандидат географических наук, доцент
Научный редактор: кандидат географических наук, профессор
Рецензент: доцент кафедры лесоводства Института лесного и лесопаркового хозяйства ФГБОУ ВО «ПГСХА», старший научный сотрудник, кандидат с/х наук
Содержание
Тема 1. Закономерности планетарного рельефа Земли…………………….5
Тема 2. Геотектура и морфоструктура суши………………………………..7
Тема 3. Флювиальный (эрозионно-аккумулятивный) рельеф……………..8
Тема 5. Особенности распространения пустынь на Земном шаре……….12
Тема 6. Ледниковый (гляциальный) рельеф……………………………….13
Тема 7. Сравнительный анализ размеров современного оледенения и
максимального четвертичного оледенения на Земле…………….15
Тема 8. Мерзлотный (криогенный) рельеф………………………………..16
Тема 9. Распространение основных типов морфоскульптуры суши…….17
Тема 10. Современная морфоклиматическая зональность………………. 18
Тема 11. Рельеф дна Мирового океана……………………………………. 19
Введение
Методические рекомендации предназначены для студентов Дальневосточного федерального университета, обучающихся по профилю подготовки «География».
Пособие составлено в соответствии с требованиями Государственного образовательного стандарта высшего профессионального образования к обязательному минимуму содержания и уровню подготовки студентов.
Методические рекомендации содержат 11 лабораторных работ, включающих 22 заданий. Содержание охватывает основные аспекты изучения литосферы и рельефа Земли: закономерности планетарного рельефа Земли, особенности геотектуры и морфоструктуры суши, основные типы морфоскульптуры суши: флювиальную, эоловую, гляциальную, криогенную, карстовую, суффозионную, оползневую и береговую, рельеф дна Мирового океана.
Лабораторные работы включают выполнение следующих видов заданий: работа на контурной карте, построение графиков и диаграмм, выполнение расчетов, заполнение таблиц, составление письменных характеристик, выполнение устных анализов графиков и карт.
По усмотрению преподавателя количество заданий определяется в соответствии со временем, отводимым учебным планом.
Лабораторная работа №1
Тема: Закономерности планетарного рельефа Земли.
Построить гипсографическую кривую Земли, используя данные таблицы 1.
Соотношение площадей земной поверхности,
лежащих на различных высотах и глубинах
Площадь ступеней глубин,
От точки d откладывают площадь третьей ступени высот и т. д. Так же последовательно за высотой суши откладывают площади глубин океанов, только сами глубины откладывают вниз от оси абсцисс, для чего из конечных точек площадей глубин опускают перпендикуляры. Соединив плавной кривой вершины всех перпендикуляров, получим в конечном счете гипсографическую кривую.
На графике провести линии, соответствующие среднему уровню земной коры и среднему уровню земной поверхности. Определить среднюю высоту суши и среднюю глубину океана.
1) Для определения среднего уровня земной коры, на котором располагалась бы выровненная поверхность Земли без воды, суша смещается в океан до тех пор, пока линия твердой поверхности Земли не выровняется. Задача определения уровня земной коры сводится к изображению площади, заключенной между гипсографической кривой и прямыми уу1 и y1k в виде прямоугольника, основание которого представлено прямой y1k.
Из конечной точки гипсографической кривой k восставляем перпендикуляр на ось абсцисс km и ось ординат ky1. Подсчитываем количество сантиметровых квадратов будущего прямоугольника, заключенных в фигуре euzlky1 (вначале подсчитываются целые квадраты, а затем их части). Определяем (в см) длину основания прямоугольника y1k. Зная площадь прямоугольника и длину основания, легко определить его высоту. Высоту откладывают от точки уi на оси ординат. Из вершины этой высоты проводят линию, параллельную оси абсцисс. Эта линия и будет соответствовать уровню земной коры. Числовое значение уровня земной коры (в м) определяется по масштабу оси ординат.
2) Средний уровень земной поверхности — это уровень, на котором расположится поверхность водной оболочки, ровным слоем покрывающая Землю выше уровня земной коры. Подсчитываем количество сантиметровых квадратов, приходящихся на океан, т. е. площадь фигуры lmk. Затем представляем эту площадь в виде прямоугольника над уровнем земной коры. Разделив площадь lmk на длину основания прямоугольника y1k, получаем высоту прямоугольника. Отложив эту высоту над уровнем земной коры по оси ординат и пользуясь масштабом, находим цифровое значение среднего уровня земной поверхности.
Линия уровня земной коры пройдет ниже современного уровня океана, а линия среднего уровня земной поверхности — выше современного уровня океана.
3) Среднюю высоту суши определяют следующим образом. Отрезок горизонтальной оси, соответствующий площади, занимаемой сушей, расположенный выше среднего уровня земной поверхности, делят пополам и из этой точки восстанавливают перпендикуляр до пересечения с гипсографической кривой. Пользуясь масштабом, определяют высоту точки пересечения перпендикуляра с гипсографической кривой. Эта величина и будет соответствовать средней высоте суши.
4) Для определения средней глубины океана отрезок между перпендикуляром и крайней точкой горизонтальной оси делят пополам. Из середины опускают перпендикуляр до пересечения с подводной частью гипсографической кривой. Затем по масштабу определяют глубину этой точки, соответствующей средней глубине океана.
Дать анализ кривой. Указать:
а) Какие площади занимают горы, плоскогорья, низменности, материковая отмель, материковый склон, ложе океана, глубоководные океанические желоба.
б) Какие ступени высот и глубин на Земле наиболее характерны.
Лабораторная работа №2
Тема: Геотектура и морфоструктура суши
Построить столбиковые диаграммы распространения основных типов геотектуры и морфоструктуры по материкам, по данным таблицы 2:
Гипсографическая кривая
Смотреть что такое «Гипсографическая кривая» в других словарях:
гипсографическая кривая — Кривая в системе прямоугольных координат, изображающая распространенность на земной поверхности высот (на суше) и глубин (на море). → Рис. 155 … Словарь по географии
Гипсографическая кривая — Гистограмма высот и глубин и гипсографическая кривая для рельфа Земли … Википедия
КРИВАЯ ГИПСОГРАФИЧЕСКАЯ — кривая, в прямоугольных координатах показывающая относительное площадное распределение высот суши и глубин моря на поверхности Земли. Строится путем отложения по оси ординат высот, а по оси абсцисс площадей распространения определенных высот и… … Геологическая энциклопедия
КРИВАЯ БАТИГРАФИЧЕСКАЯ — см. Кривая гипсографическая. Геологический словарь: в 2 х томах. М.: Недра. Под редакцией К. Н. Паффенгольца и др.. 1978 … Геологическая энциклопедия
Батиграфическая кривая — часть гипсографической кривой (См. Гипсографическая кривая), характеризующая распространённость различных глубин дна океана или моря … Большая советская энциклопедия
гіпсографічна крива — гипсографическая кривая hypsometric graph hypsometrische Kurve графік співвідношення площ земної поверхні, зайнятих різними абсолютними висотами та глибинами. При побудові Г.к. по осі ординат відкладають висоти і глибини, по осі абсцис площі, які … Гірничий енциклопедичний словник
Земля (планета) — Земля (от общеславянского зем пол, низ), третья по порядку от Солнца планета Солнечной системы, астрономический знак Å или, ♀. I. Введение З. занимает пятое место по размеру и массе среди больших планет, но из планет т. н. земной группы, в… … Большая советская энциклопедия
Картографический метод — исследований, применение географических карт для научного анализа, познания и прогноза явлений. К. м. используют для исследования закономерностей пространственного размещения явлений, их взаимосвязей, зависимостей и развития. Многообразие … Большая советская энциклопедия
Океан (Мировой океан) — Океан, Мировой океан (от греч. Ōkeanós ≈ Океан, великая река, обтекающая Землю). I. Общие сведения ═ О. ≈ непрерывная водная оболочка Земли, окружающая материки и острова и обладающая общностью солевого состава. Составляет большую часть… … Большая советская энциклопедия
Земля — I Земля (от общеславянского зем пол, низ) третья по порядку от Солнца планета Солнечной системы, астрономический знак ⊕ или, ♀. I. Введение З. занимает пятое место по размеру и массе среди больших планет, но из планет т … Большая советская энциклопедия
Распределение воды и суши на Земле. Гипсографическая кривая
Данные:Площадь Земли 510,2 млн кв км
Площадь южного полушария 255,1 млн кв км,
Площадь северного полушария такакя же.
Часть площади Земли, занятая сушей 29,2%
Часть площади южного полушария, занятая водой 81%
Площадь, которую суша занимает в северном полушарии 100,5 млн кв км
Площадь, которую вода занимает в южном полушарии 206,6 млн кв км
Площадь воды на Земле в целом 361,2 млн кв км
Часть площади северного полушария, занятая водой 60,6%
Площадь суши в южном полушарии 48,5 млн кв км
Часть площади юж. полушария, занятая сушей 19%
Площадь воды в северном полушарии 154,6 млн кв км
Площадь суши на Земле 149 млн кв км
Часть плошади северного полкшария занятая сушей 39,4%
Часть площади Земли занятая водой 70,8%
Гипсографическая кривая (от др.-греч. ὕψος — «высота» и γράφω «пишу», также гипсометрическая кривая) — эмпирическая интегральная функция распределения глубин океана и высот земной поверхности. Обычно изображается на координатной плоскости, где по вертикальной оси откладывается высота рельефа, а по горизонтальной — доля поверхности, высота рельефа которой больше указанной. Часть кривой, расположенной ниже уровня моря, называется батиграфической кривой.
Гипсографическая кривая впервые была построена в 1883 году А. Лаппараном и уточнена в 1933 году Э. Коссина. Уточнения для батиграфической кривой сделаны в 1959 году В. Н. Степановым.
Гипсографическая кривая рельефа Земли имеет два пологих участка: один из них на уровне моря, другой — на глубине 4—5 км. Эти участки соответствуют наличию двух пород различной плотности. Пологий участок на уровне моря соответствует лёгким породам, состоящим из гранита (плотность 2800 кг/м³), нижний участок — тяжёлым продам, сложенным базальтами (3300 кг/м³). В отличие от Земли, гипсографическая кривая Луны не содержит пологих участков, что свидетельствует об отсутствии дифференциации пород.
