В первой части материала мы рассказали об особенностях фахверковой технологии. Также раскрыли вопрос, как сделать максимально реалистичную имитацию стиля «фахверк», и дали советы по выбору минимального набора инструментов для возведения «честного» фахверка. В этой статье мы ответим на следующие вопросы:
Особенности возведения фахверкового каркаса
Для возведения фахверкового каркаса используется брус сечением 200х200 мм, 200х250 мм и т.д. Массивность древесины придаёт каркасу монументальность, что напрямую влияет на красоту и эстетку фахверка. Пользователь портала с ником asx_75 использовал (чтобы иметь возможность работать одному) для своего домика брус меньшего сечения – 150х150 мм. Но, за счёт небольших габаритов строения (5х4 м), каркас получился мощным и внушающим доверие.
Прежде, чем мы расскажем об основных особенностях сборки этого фахверка, новая порция теории.
Фахверк – это стоечно-балочный каркас, который состоит из стоек (вертикально поставленный брус), ригелей (горизонтальные балки) и укосин или раскосов. Каркас собирается на соединение «шип-паз». Соединения фиксируются нагелями. Часто возникает спор, куда должна упираться укосина — в стойку или в верхнюю обвязку. Просмотрев фотографии настоящих фахверковых домов и специализированные сайты, могу сказать, что используется и тот, и другой способ. В любом случае каркас получается жестким. Скажу больше — в варианте кирпичного заполнения каркаса зачастую вообще обходятся без укосин, т.к. считается, что кирпич не позволит каркасу сложиться. Но разве может быть красивый фахверк без укосин?
Итак, укосины во многом влияют на эстетику фахверка. Две укосины могут упереться в нижнюю и верхнюю обвязку, и сформировать т.н. «андреевский крест».
Или идут от нижней обвязки с пересечением верхней и с упором в нижнюю.
Наибольшую сложность в фахверке представляют узлы сопряжения с оконными проёмами. Поэтому фахверк (как и любой дом) начинается с детально разработанного проекта и учёта нагрузок, который должен нести каркас. Для наглядности приведём чертежи каркаса фахверка, сделанные asx_75 в Excel.
Проектируя дом, пользователь рассуждал так: фасад по длине больше, чем боковые стены. Поэтому требует большего усиления диагональными разнонаправленными укосинами, которые упираются в нижнюю обвязку и угловую стойку с фасада и тыла.

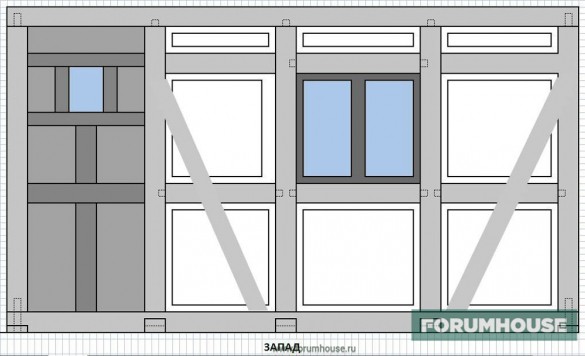

На «боковушках» использованы андреевские кресты.
Фахверк из ККБ с панорамным остеклением
Выбираете энергоэффективные решения?
Обратите внимание на геотермальные тепловые насосы FORUMHOUSE
Геотермальный тепловой насос EU (старт/стоп)
Геотермальный тепловой насос IQ (псевдоинвертор)
Геотермальный тепловой насос IQ (инвертор)
Несмотря не сравнительно небольшую популярность настоящих фахверков, ценители этого типа каркасного домостроения у нас имеются, что доказано неослабевающим интересом к теме и большим количеством оценок. В первой части статьи мы рассказывали, как силовой каркас, обшитый ветрозащитой, обзавелся крышей из ЦПЧ, после чего стройка продолжилась ударными темпами, несмотря на то, что Максимс Р параллельно вел еще несколько объектов.
Содержание
Утепление каркаса

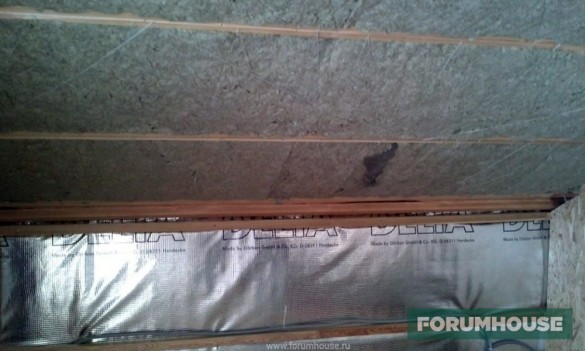

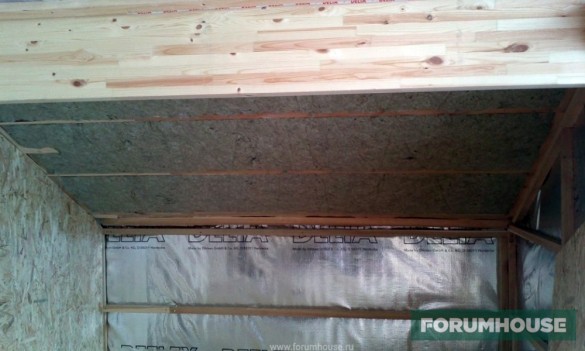

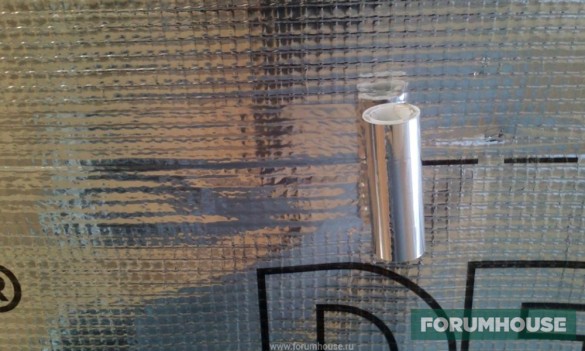

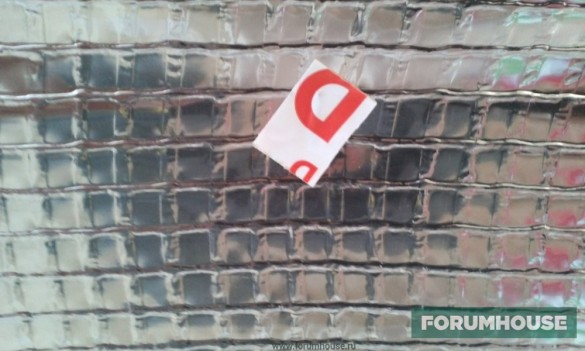

После укладки кровельного покрытия между стропилами и стойками уложили плиты теплоизолятора и герметично закрыли армированной пароизоляцией с проклейкой специальной лентой всех стыков и скотчем всех скоб. Также была загерметизирована зона примыкания изоляции к конструкциям, чтобы получился непроницаемый барьер.

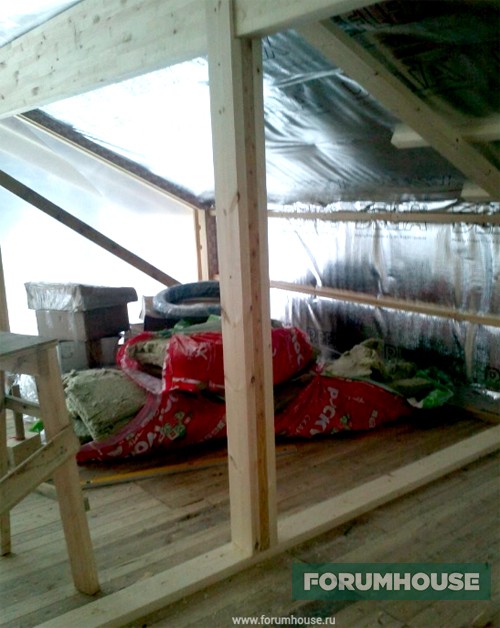

Для усиления конструктива в зонах перегородок установили сборные опорные столбы – сосна по краям, середина из лиственницы. В качестве обшивки – ОСП.

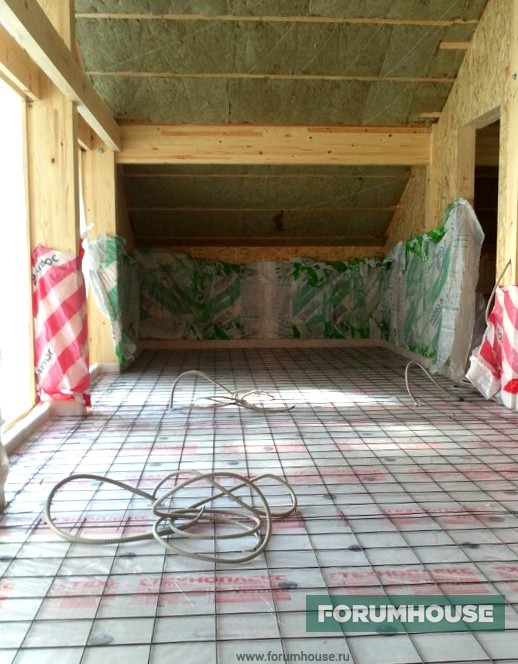

Поверх шпунтованной доски на втором этаже уложили ЭППС, демпферную ленту по периметру, полиэтиленовую пленку для защиты от протекания и металлическую сетку. Основание готово под монтаж контура теплого пола и бетонирование.

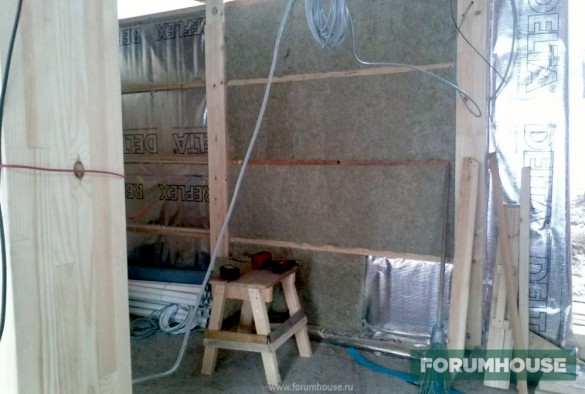

Изоляция каркаса изначально задумывалась задувная, но рост цен внес свои коррективы, и в ход пошла «старая добрая» каменная вата. Базовый слой в 200 мм с разрывом по промежуточным стойкам и запениванием между стойками Ларсена, слой пароизоляции и перекрестное утепление еще в 50 мм. Толщина ветрозащиты, смонтированной ранее – еще 24 мм (плита МВДП). Изнутри стены обшили также ОСП (класс Е1).
Поверх подбетонки на первом этаже уложили плиты ППС, толщиной 200 мм, и демпферную ленту, также подготовившись к монтажу теплого пола и бетонированию.
Остекление

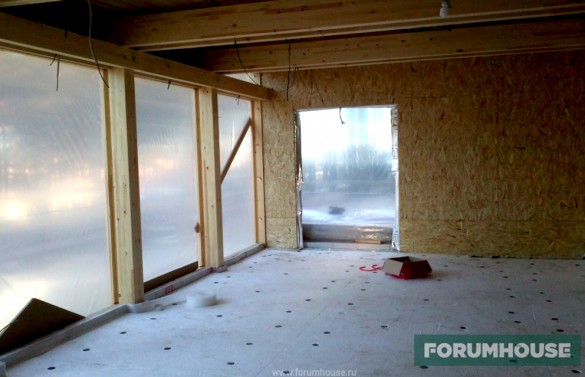

В плане остекления решили отойти от классического фахверка.
Результатом «выноса мозга стекольщикам по всей России» стали стеклопакеты с заполнением аргоном, толщиной 53 мм, с желанным коэффициентом 1,2 – 6.16.6.16.9 (4/4). Замеры подтвердили, что стеклопакеты сопротивляются теплопотерям лучше, чем однородная стена из бруса толщиной 200 мм при условии полной непродуваемости.
Строительство фахверка: особенности технологии
Существуют разные мнения о том, стоит ли приниматься за подобную работу, обсуждаются технологии возведения такого здания. Но сложно не согласиться, что дом с каркасом из дерева, элементы которого опоясывают конструкцию, выглядит действительно эффектно.
Кто-то только мечтает о строительстве такого дома, а кто-то уже решился на этот шаг. Например, пользователь asx_75 сам строит по технологии фахверк и в ходе работы столкнулся с определенными трудностями.
И правда, тему строительства дома-фахверка вполне можно вынести на изучение в рамках отдельного курса строительного вуза. Мы хотим поделиться некоторыми советами, которые, возможно, помогут вам построить фахверк своими руками.
Содержание
История архитектурного стиля

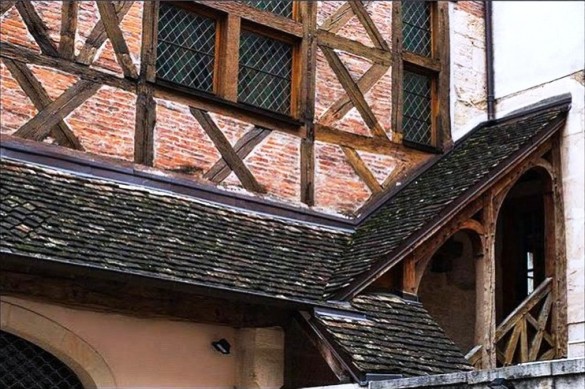

Фахверковое строение представляет собой конструкцию, в основе которой — жесткий каркас из бруса. Опорные элементы бывают вертикальными, горизонтальными и наклонными. Промежутки между ними заполнялись глиной с добавлением соломы или камнем.

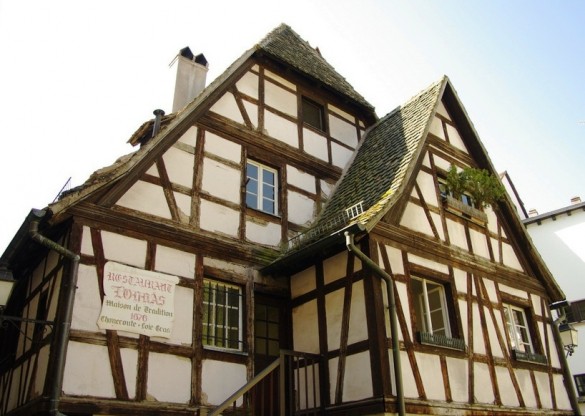

Считается, что этот тип строительной конструкции и стиль возникли в Германии в XV веке, но и в других европейских странах возводились такие здания. Например, в Великобритании на главных площадях городов. Название «фахверк» можно перевести как «каркасное сооружение». Однако технология отличается от современных каркасных домов. У последних опорные элементы конструкции «спрятаны» за панелями. У фахверковыъ домов опоры остаются видны.
