ЭЛЛИПС (команда)

Построение эллипсов и эллиптических дуг.

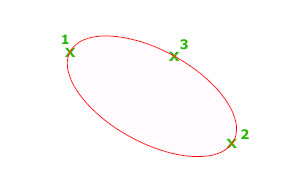

Первые две точки эллипса определяют местоположение и длину первой оси. Третья точка определяет расстояние между центром эллипса и конечной точкой второй оси.

Отображаются следующие запросы.

Конечная точка оси

Задание первой оси по двум точкам. Угол поворота первой оси задает поворот всего эллипса. Первой может строиться как большая, так и малая ось эллипса.

Длина второй оси отсчитывается от середины первой оси до конечной точки (3) второй оси.

Построение эллипса путем поворота круга относительно первой оси.

Перемещайте перекрестье вокруг центра и нажмите кнопку мыши для построения эллипса. Чем больше угол поворота, тем выше эксцентриситет эллипса. Если угол равен 0, строится круг.

Построение эллиптической дуги.

Угол поворота первой оси задает поворот всей эллиптической дуги. Первой может строиться как большая, так и малая ось эллипса, в зависимости от ее размера.

Первые две точки эллиптической дуги определяют местоположение и длину первой оси. Третья точка определяет расстояние между центром эллиптической дуги и конечной точкой второй оси. Четвертая и пятая точки определяют начальный и конечный углы.

Конечная точка оси

Задание начала первой оси.

Отношение длин осей эллипса задается путем поворота круга относительно первой оси. Чем больше угол поворота (его величина должна находиться в диапазоне от 0 до 89,4 градусов), тем больше отношение малой оси к большой. Углы поворота со значениями от 89,4 до 90,6 градусов являются недопустимыми, поскольку эллипс в этом случае будет выглядеть как прямая линия. Значения, кратные этим значениям угла поворота, приводят к зеркальному эффекту через каждые 90 градусов.

Задание первой конечной точки эллиптической дуги. Параметр «Начальный угол» служит также для изменения режима «Параметр» на режим «Угол». Режим контролирует вычисления эллипса.

Параметр (специализированный параметр)

Требуется указать углы. Эллиптическая дуга создается с помощью следующего параметрического векторного уравнения для угла каждой конечной точки:

p(угол) = c + a * cos(угол) + b * sin(угол)

, где c является центром эллипса, a и b — это отрицательные длины его большой и малой осей.

Центр

Создание эллипса с помощью центральной точки, конечной точки первой оси и длины второй оси. Можно задать расстояния, щелкнув в точке на требуемом расстоянии или с помощью ввода значения длины.

Длина

Длина второй оси отсчитывается от середины первой оси до указанной точки.

Построение эллипса путем поворота круга относительно первой оси.

Перемещайте перекрестье вокруг центра и нажмите кнопку мыши для построения эллипса. Чем больше угол поворота, тем выше эксцентриситет эллипса. Если угол равен 0, строится окружность.

Изокруг

Построение окружности в текущей плоскости изометрии.

Создание изометрического представления окружности с использованием заданного значения радиуса.

Создание изометрического представления окружности с использованием заданного значения диаметра.

Источник

AutoCAD

Построение эллипсов и эллиптических дуг.

Первые две точки эллипса определяют местоположение и длину первой оси. Третья точка определяет расстояние между центром эллипса и конечной точкой второй оси.

Отображаются следующие запросы.

Конечная точка оси

Задание первой оси по двум точкам. Угол поворота первой оси задает поворот всего эллипса. Первой может строиться как большая, так и малая ось эллипса.

Длина второй оси отсчитывается от середины первой оси до конечной точки (3) второй оси.

Построение эллипса путем поворота круга относительно первой оси.

Перемещайте перекрестье вокруг центра и нажмите кнопку мыши для построения эллипса. Чем больше угол поворота, тем выше эксцентриситет эллипса. Если угол равен 0, строится круг.

Построение эллиптической дуги.

Угол поворота первой оси задает поворот всей эллиптической дуги. Первой может строиться как большая, так и малая ось эллипса, в зависимости от ее размера.

Первые две точки эллиптической дуги определяют местоположение и длину первой оси. Третья точка определяет расстояние между центром эллиптической дуги и конечной точкой второй оси. Четвертая и пятая точки определяют начальный и конечный углы.

Конечная точка оси

Задание начала первой оси.

Отношение длин осей эллипса задается путем поворота круга относительно первой оси. Чем больше угол поворота (его величина должна находиться в диапазоне от 0 до 89,4 градусов), тем больше отношение малой оси к большой. Углы поворота со значениями от 89,4 до 90,6 градусов являются недопустимыми, поскольку эллипс в этом случае будет выглядеть как прямая линия. Значения, кратные этим значениям угла поворота, приводят к зеркальному эффекту через каждые 90 градусов.

Задание первой конечной точки эллиптической дуги. Параметр «Начальный угол» служит также для изменения режима «Параметр» на режим «Угол». Режим контролирует вычисления эллипса.

Параметр (специализированный параметр)

Требуется указать углы. Эллиптическая дуга создается с помощью следующего параметрического векторного уравнения для угла каждой конечной точки:

p(угол) = c + a * cos(угол) + b * sin(угол)

, где c является центром эллипса, a и b — это отрицательные длины его большой и малой осей.

Центр

Создание эллипса с помощью центральной точки, конечной точки первой оси и длины второй оси. Можно задать расстояния, щелкнув в точке на требуемом расстоянии или с помощью ввода значения длины.

Длина

Длина второй оси отсчитывается от середины первой оси до указанной точки.

Построение эллипса путем поворота круга относительно первой оси.

Перемещайте перекрестье вокруг центра и нажмите кнопку мыши для построения эллипса. Чем больше угол поворота, тем выше эксцентриситет эллипса. Если угол равен 0, строится окружность.

Изокруг

Построение окружности в текущей плоскости изометрии.

Создание изометрического представления окружности с использованием заданного значения радиуса.

Создание изометрического представления окружности с использованием заданного значения диаметра.

Источник

AutoCAD

Построение эллипсов и эллиптических дуг.

Первые две точки эллипса определяют местоположение и длину первой оси. Третья точка определяет расстояние между центром эллипса и конечной точкой второй оси.

Отображаются следующие запросы.

Конечная точка оси

Задание первой оси по двум точкам. Угол поворота первой оси задает поворот всего эллипса. Первой может строиться как большая, так и малая ось эллипса.

Длина второй оси отсчитывается от середины первой оси до конечной точки (3) второй оси.

Построение эллипса путем поворота круга относительно первой оси.

Перемещайте перекрестье вокруг центра и нажмите кнопку мыши для построения эллипса. Чем больше угол поворота, тем выше эксцентриситет эллипса. Если угол равен 0, строится круг.

Построение эллиптической дуги.

Угол поворота первой оси задает поворот всей эллиптической дуги. Первой может строиться как большая, так и малая ось эллипса, в зависимости от ее размера.

Первые две точки эллиптической дуги определяют местоположение и длину первой оси. Третья точка определяет расстояние между центром эллиптической дуги и конечной точкой второй оси. Четвертая и пятая точки определяют начальный и конечный углы.

Конечная точка оси

Задание начала первой оси.

Отношение длин осей эллипса задается путем поворота круга относительно первой оси. Чем больше угол поворота (его величина должна находиться в диапазоне от 0 до 89,4 градусов), тем больше отношение малой оси к большой. Углы поворота со значениями от 89,4 до 90,6 градусов являются недопустимыми, поскольку эллипс в этом случае будет выглядеть как прямая линия. Значения, кратные этим значениям угла поворота, приводят к зеркальному эффекту через каждые 90 градусов.

Задание первой конечной точки эллиптической дуги. Параметр «Начальный угол» служит также для изменения режима «Параметр» на режим «Угол». Режим контролирует вычисления эллипса.

Параметр (специализированный параметр)

Требуется указать углы. Эллиптическая дуга создается с помощью следующего параметрического векторного уравнения для угла каждой конечной точки:

p(угол) = c + a * cos(угол) + b * sin(угол)

, где c является центром эллипса, a и b — это отрицательные длины его большой и малой осей.

Центр

Создание эллипса с помощью центральной точки, конечной точки первой оси и длины второй оси. Можно задать расстояния, щелкнув в точке на требуемом расстоянии или с помощью ввода значения длины.

Длина

Длина второй оси отсчитывается от середины первой оси до указанной точки.

Построение эллипса путем поворота круга относительно первой оси.

Перемещайте перекрестье вокруг центра и нажмите кнопку мыши для построения эллипса. Чем больше угол поворота, тем выше эксцентриситет эллипса. Если угол равен 0, строится окружность.

Изокруг

Построение окружности в текущей плоскости изометрии.

Построение окружности с указанным радиусом.

Построение окружности с указанным диаметром.

Источник

Уроки по программе AutoCAD.

Урок №8 Построение эллипса в AutoCAD.

Для построения эллипса на вкладке «Главная» в панели «Рисование» открываем раскрывающийся список «Эллипс», из списка выбираем команду «Центр».

или в командной строке набираем команду (_ellipse), нажимаем Enter.

Сначала указываем центр эллипса. Это можно сделать при помощи курсора, или указав координаты в командной строке. Укажем точку с координатами (0,0), нажимаем клавишу Enter.

Теперь нужно указать расстояние до конечной точки первой оси эллипса (к примеру, 1500), нажимаем клавишу Enter. Разумеется, координаты точки можно задавать при помощи курсора и мышки.

Далее указываем расстояние до конечной точки второй оси эллипса через командную строку или при помощи курсора и мышки. Эллипс построен.

В панели «Рисования» доступен еще один способ построения эллипсов. Для его реализации на вкладке «Главная», в панели «Рисование», открываем раскрывающийся список «Эллипс», из списка выбираем команду «Ось, конец».

При использовании данного способа сначала указываются две конечные точки первой оси эллипса. Как Вы помните это можно сделать при помощи курсора и мышки либо ввести в командной строке.

Теперь перемещаем курсор на нужное расстояние, в нужном направлении и щелчком мыши задаем половину длины второй оси. Эллипс построен. Следует помнить, что третья, указанная Вами точка, задает половину длины второй оси, а не положение её конечной точки.

Напоследок рассмотрим построение эллиптической дуги по начальному и конечному углам. На вкладке «Главная», в панели «Рисование», открываем раскрывающийся список «Эллипс», из списка выбираем команду «Эллиптическая дуга».

Принцип построения эллиптической дуги хорошо описан на всплывающей подсказке (см. рисунок выше). Первым делом указываем две конечные точки первой оси.

Затем задается половина длины второй оси

щелчком клавиши мыши поочередно задается начальный угол, затем конечный угол. Дуга построена. Обратите внимание, что эллиптическая дуга будет строиться между начальной и конечной точкой против часовой стрелки, учитывайте это при своих построениях.

Пока всё. Всего доброго, встретимся в следующем уроке.

Если у Вас есть вопросы можно задать их ЗДЕСЬ.

Список последних уроков по программе AutoCAD.

Автор: Дмитрий Родин

«AutoCAD ЭКСПЕРТ»

Видео самоучитель По AutoCAD

Автор: Саляхутдинов Роман

«БОСК 5.0»

Новый Видеокурс. «Твердотельное и Поверхностное Моделирование в КОМПАС-3D»

Автор: Саляхутдинов Роман

«БОСК 8.0»

Познай Все Cекреты КОМПАС-3D

Источник

Эллипсы

Эллипс характеризуется координатами центра, а также размерами его большой и малой осей.

Построение эллипсов в AutoCAD осуществляется командой Ellipse, которая, помимо непосредственного ввода с клавиатуры, может быть вызвана при помощи кнопки Ellipse (Эллипс), расположенной в инструментальной группе Draw (Рисование) вкладки Ноте (Главная).

По умолчанию система AutoCAD строит эллипс как единый объект, определяемый координатами геометрического центра и конечными точками осей (рис. 5.12а). При перемещении узловых точек в этом случае изменяются как размеры осей, так и размеры самого эллипса. Иногда такое представление фигуры может оказаться неудобным, и в подобных ситуациях можно пользоваться аппроксимированной версией эллипса.

Для того чтобы аппроксимировать поверхность эллипса дугами окружностей, следует присвоить системной переменной PELLIPSE значение 1 (по умолчанию установлено 0). В этом случае при выделении эллипса отображаются граничные точки всех дуг (рис. 5.126). Однако при таком способе представления эллипса не будут показаны его геометрический центр и граничные точки главных осей.

По умолчанию построение эллипса выполняется по точкам начала и конца первой оси и точке, расположенной на одном из концов второй оси. При этом координаты точек можно вводить из командной строки либо указывать мышью. Такой способ построения можно изменить, выбрав один из перечисленных ниже уточняющих параметров:

Specify axis endpoint of ellipse or [Arc/Center]:
Specify other endpoint of axis:
Specify distance to other axis or [Rotation]: сОбозначение положения второй оси>

Параметры команды следующие:

ПОСТРОЕНИЕ ЭЛЛИПСА ПО ГРАНИЧНЫМ ТОЧКАМ ПЕРВОЙ ОСИ И ТОЧКЕ, РАСПОЛОЖЕННОЙ НА ОДНОМ ИЗ КОНЦОВ ВТОРОЙ ОСИ (AXIS, END)

Как уже было отмечено, указанный метод построения эллипса предлагается автоматически. На вопрос Specify axis endpoint of ellipse достаточно указать координаты первой точки первой оси, а на второй вопрос Specify other endpoint of axis – координаты второй точки (рис. 5.13).

На следующий вопрос (Specify distance to other axis or [Rotation]) можно ответить по-разному, что определяет выбор одного из трех возможных способов.

Если ввести расстояние (в данном случае – 50), то оно принимается равным половине длины второй оси. При вводе координат точки расстояние от нее до середины первой оси также считается половиной длины второй оси. Однако эллипс будет проходить через указанную точку только в том случае, если она лежит на нормали (перпендикуляре) к первой оси, исходящей из ее середины. Если же указать параметр Rotation, то это будет означать переход к принципиально иному способу – проекции на плоскость построения воображаемой окружности.

ПОСТРОЕНИЕ ЭЛЛИПСА ПО ПРОЕКЦИИ НА ПЛОСКОСТЬ ПОСТРОЕНИЯ ВООБРАЖАЕМОЙ ОКРУЖНОСТИ (ROTATION)

Этот способ основан на использовании проекции на плоскость экрана воображаемой окружности с диаметром, равным длине первой указанной оси. При этом ось, задаваемая координатами точек 1 и 2, принимается автоматически за большую, а положение второй оси определяется углом наклона проецируемой окружности относительно плоскости построения. При угле наклона, равном своему минимальному значению (0°), эллипс преобразовывается в окружность, а максимальное значение угла (89.4°) делает из эллипса фигуру, приближающуюся по внешнему виду к прямой линии.

ПОСТРОЕНИЕ ЭЛЛИПСА ПО ТОЧКЕ ЕГО ЦЕНТРА И ТОЧКАМ, РАСПОЛОЖЕННЫМ НА КОНЦАХ ОСЕЙ (CENTER)

Этот параметр позволяет построить эллипс (рис. 5.14), указав координаты его геометрического центра (точка 4), а также точки, расположенные на одном из концов обеих осей (точка 2, точка 3).

Единственное отличие этого метода от Axis, End (Ось, окончание) заключается в том, что на первый вопрос (Specify axis endpoint of ellipse or [Arc/Center]) вместо указания положения первой точки необходимо ввести параметр С (Center) и затем на вопрос Specify center of ellipse определить положение геометрического центра фигуры.

Возможно комбинирование рассматриваемого способа с методом Rotation (построение эллипса по проекции на плоскость построения воображаемой окружности).
