Как посчитать процент уклона пандуса
Калькулятор расчета пандуса
Расчет уклона пандуса
Инструкция:
Введите параметры будущего пандуса, исходя из данных объекта. Параметры необходимо вводить в сантиметрах. Нажмите кнопку «рассчитать». Угол наклона пандуса рассчитывается в градусах, а длина наклонной площадки в сантиметрах. Также Вы получите рекомендации относительно параметров, которые у Вас получились.
Основным действующим нормативным документом для определения уклона пандуса и его длины в РФ является СП 59.13330.2016 «Доступность зданий и сооружений для маломобильных групп населения»
Заказать пандус-конструктор
Пандус-конструктор с резиновым покрытием и поручнями из стали AISI 304
Размеры : ширина пандуса 900 мм, разворотная площадка 2100×1500 мм, регулируемая высота
Материал каркаса : сталь с порошковой покраской
Покрытие пандуса : противоскользящий настил
Опорные поручни : Нержавеющая сталь AISI 304
Цена пандус-конструктора от: 19 540 руб. пог. м
Пандус-конструктор с алюминиевым покрытием и поручнями из стали AISI 304
Размеры : ширина пандуса 900 мм, разворотная площадка 2100×1500 мм, регулируемая высота
Материал каркаса : сталь с порошковой покраской
Покрытие пандуса : алюминиевый настил
Опорные поручни : нержавеющая сталь AISI 304
Цена пандус-конструктора от: 17 790 руб. пог. м
Пандус-конструктор с резиновым покрытием и поручнями из стали Ст3 полимерно-порошковой окраской
Размеры : ширина пандуса 900 мм, разворотная площадка 2100×1500 мм, регулируемая высота
Материал каркаса : сталь с порошковой покраской
Покрытие пандуса : противоскользящий настил
Опорные поручни : с порошковой покраской
Цена пандус-конструктора от: 15 670 руб. пог. м
Пандус-конструктор с алюминиевым покрытием и поручнями из стали Ст3 полимерно-порошковой окраской
Размеры : ширина пандуса 900 мм, разворотная площадка 2100×1500 мм, регулируемая высота
Материал каркаса : сталь с порошковой покраской
Покрытие пандуса : алюминиевый настил
Опорные поручни : с порошковой покраской
Цена пандус-конструктора от: 13 062 руб. пог. м
Допустимые значения угла наклона пандуса
Что обозначают цифры
1:20 = 5% т.е. при перепаде высот 1 м, длина пандуса должна быть 20 м, при высоте 0,5 м — 10 м. Угол уклона пандуса будет равен 2,9 градусам.
1:12 = 8% — т.е. при перепаде высоты в 1 м, длина пандуса должна быть 12 м, при высоте 0,5 м — длина пандуса должна быть не менее 6 метров и т.д. Угол уклона пандуса будет равен 4,8 градусам.
1:10 = 10% — т.е. при перепаде высот в 1 м, длина пандуса должна быть 10 м, при высоте 0,5 м — длина пандуса должна быть 5 м и т.д. В этом случае угол уклона пандуса будет соответствовать 5,7 градусам.
Закажите пандус, соответствующим всем нормативным требованиям!
Калькулятор для расчета угла наклона пандуса
Одна из самых распространённых ошибок при создании доступной среды это неверный уклон пандуса. К сожалению, исполнители, то есть подрядные строительные организации, которые разрабатывают проект и выполняют установку пандуса, не всегда компетентны в вопросе создания доступной среды и не знают норм и правил организации пандуса.
С помощью нашего калькулятора вы сможете проверить, соответствует ли угол наклона пандуса нормам доступности.
Инструкция:
Основным действующим нормативным документом для определения уклона пандуса и его длины в РФ является СП 59.13330.2016 «Доступность зданий и сооружений для маломобильных групп населения».
Максимальная высота одного подъема (марша) пандуса не должна превышать 0,45 м при уклоне не более 1:20 (5%).
При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 = 10%
Внутри зданий и на временных сооружениях или объектах временной инфраструктуры допускается максимальный уклон пандуса 1:12 (8%) при условии, что подъем по вертикали между площадками не превышает 0,5 м. При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий, и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%).
Пандусы при перепаде высот более 3,0 м следует заменять лифтами, подъемными платформами и т.п.
В соответствии с приказом Минстроя России №750/ приказ от 21 октября 2015 г. «Об утверждении изменений №1 к СП 59.13330.2016 «Доступность зданий и сооружений для маломобильных групп населения» «При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий, и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%)».
Что обозначают цифры:
1:20 = 5% т.е. при перепаде высот 1 м, длина пандуса должна быть 20 м, при высоте 0,5 м — 10 м.
1:12 = 8% — т.е. при перепаде высоты в 1 м, длина пандуса должна быть 12 м, при высоте 0,5 м — длина пандуса должна быть не менее 6 метров и т.д.
1:10 = 10% — т.е. при перепаде высот в 1 м, длина пандуса должна быть 10 м, при высоте 0,5 м — длина пандуса должна быть 5 м и т.д.
Адаптация пандусов для МГН
Калькулятор для пандуса
В соответствии с СП 59.13330.2016 «Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001» «Максимальная высота одного подъема (марша) пандуса не должна превышать 0,45 м при уклоне не более 1:20 (5%). При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 (10%)».
Введите параметры будущего пандуса, исходя из данных объекта. Параметры необходимо вводить в милиметрах. Нажмите кнопку «рассчитать». Длина наклонной площадки в рассчитывается в милиметрах. Также Вы получите рекомендации относительно параметров, которые у Вас получились.
Основным действующим нормативным документом для определения уклона пандуса и его длины в РФ является СП 59.13330.2016 «Доступность зданий и сооружений для маломобильных групп населения»
Пандус – это устройство для адаптации социально-значимых объектов и открытых пространств: вход в здание, сопровождение лестницы, пешеходный переход и т.д. Пандус необходим, чтобы сделать жизнь маломобильных групп населения комфортнее: пожилые люди, с коляской или тяжелой поклажей, с костылями после травм, инвалиды-колясочники.
Нормативы для пандусов 2018
По нормативам СП 59.13330.2016 (с учетом вступивших в силу изменений 15 Мая 2017 года) пандус должен иметь следующие характеристики:
Список документации, рекомендуемой к ознакомлению:
Запомните! При перепаде высоты от трех метров, вместо пандусов применяются подъемные устройства. В данном случае наличие пандуса будет бесполезным и недоступным для инвалида-колясочника.
Справка! В ряде некоторых случаев допускается небольшое увеличение угла наклона пандуса:
Поручни для пандуса
Если пандус изначально соответствует всем строительным параметрам, то его можно оснастить необходимыми дополнительными устройствами при их отсутствии:
Если пандус изначально не соответствует конструкторским параметрам в соответствии со сводами правил, то его следует демонтировать, а на его месте организовать доступный пандус.
Расчет угла наклона пандуса
В связи с актуализацией проблем инвалидов важнейшими принципами при возведении зданий жилого и социального фонда, производственных конструкций на сегодняшний день считаются следующие:
Все строительные правила регламентируются нормативно-правовым актом «СП 59.13330.2012. Доступность зданий и сооружений для маломобильных групп населения», который является действующей редакцией СНиП 35-01-2001. Оба названных документа могут служить отправной точкой при проектировании объектов с учетом безопасной эксплуатации их людьми, относящимися к категории «маломобильные группы населения». Некоторые положения данных правил различаются строительными нормами. Первый из документов написан с учетом стандартов международного уровня, на основе соответствующих положений Конвенции ООН, регламентирующей права инвалидов. Второй – федеральный стандарт, утвержденный Распоряжением Правительства РФ от 22.06.2010 года № 1047-Р.
Как произвести расчеты при установке пандуса
В названных нормативных актах прописаны основные нормы проектирования и строительства пандусов, в частности указан их важнейший показатель – угол наклона. Эта величина просчитана с учетом всех норм безопасного использования пандусов при передвижении инвалидов-колясочников и колясок с детьми.
Существует специальная формула, по которой нетрудно рассчитать угол наклона пандуса:
Н/L – отношение разности высот поверхностей, которые требуется соединить пандусом, к длине горизонтальной проекции наклонной части пандуса. Это отношение не должно превышать норм, указанных в выше названных актах. В акте «СП 59.13330.2012. Доступность зданий и сооружений для маломобильных групп населения» прописаны следующие нормативы.
В документе отображены моменты, когда допускается отступления от данной нормы.
В СНиП 35-01-2001нормативные показатели отличаются от вышеописанных. Максимально допустимый угол наклона пандуса равен 1/12=4,86°=8%.
Обустройство пандусов при возведении, ремонте, реконструкции изношенных конструкций и зданий различного назначения может выполняться с учетом любого из этих нормативных актов. Создание инфраструктуры без преград для людей, относящихся к категории «маломобильные группы населения» – это, то чем мы занимаемся профессионально. Мы предлагаем свои услуги всем заинтересованным лицам и организациям. Мы выполняем установку пандуса с учетом всех требований, норм безопасности, пожеланий заказчика.
Архитектура и дизайн
Поиск по этому блогу
Как рассчитать и спроектировать пандус?
Как рассчитывается уклон пандуса?

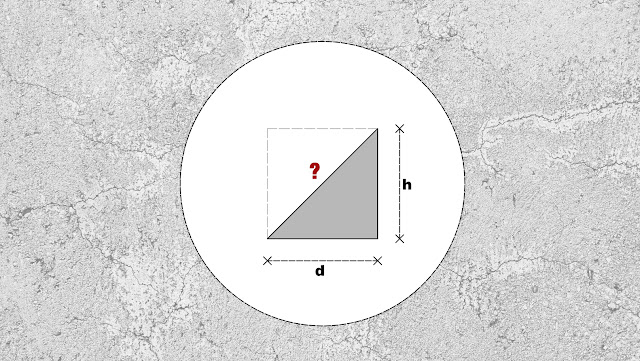

Наклон может быть выражен как процент, который является результатом соотношения между высотой, которую нужно преодолеть (h), и длиной горизонтальной плоскости (d), умноженной на 100.
Наклон, выраженный в процентах = (h / d) x 100
В качестве примера, чтобы преодолеть высоту 54 сантиметра, мы будем использовать наклон 6%, что приведет к горизонтальной плоскости 9 метров.
6 = (0,54 м / д) х 100
Чтобы преодолеть высоту 90 сантиметров, мы будем использовать наклон 6%, что приведет к 15-метровой горизонтальной длине.
В зависимости от нормативных требований, ширину зазора между поручнями принимают не менее 120 сантиметров, так как это позволяет удобно проезжать инвалидной коляске, удерживаясь за обе стороны.
При расчетах ширины пандуса важно учитывать маневрирующее пространство как человека с инвалидной коляской, так и человека с детской коляской.
Материалы, используемые для конструкции и отделки пандуса должны иметь твердую и нескользящую поверхность, которая может использоваться в сухих или влажных условиях.
Кроме того, в начале и конце пандус выходит на горизонтальную поверхность тротуара, который выделяется полоской другого цвета, по всей ширине рампы, как предупреждение для людей с ограниченной зрительной способностью. Это также подчеркивает периметр, где пандус открывается, на расстоянии не менее двух метров от прохода.
