А вы пробовали выполнять быстрый подсчет блоков?
Вы когда-либо считали блоки? Возможно, вам необходимо найти все экземпляры определенного блока на заданном слое. Существует способ очень быстро и точно подсчитать блоки в чертеже с помощью функции «Быстрый выбор». Быстрый выбор также ускоряет процедуру поиска блоков или других объектов с определенными свойствами.
Подготовьтесь к обходу

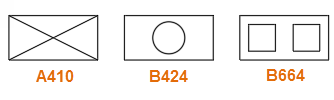

Следующие этапы направлены на создание нескольких блоков и их размещение на нескольких слоях.

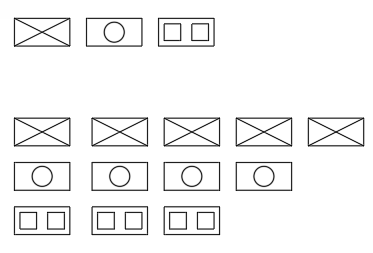

Результат может выглядеть следующим образом:
Подсчет блоков по имени

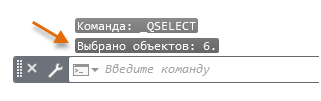

Заданные блоки теперь выделены и добавлены в новый набор объектов, а их точное количество указано в командном окне.

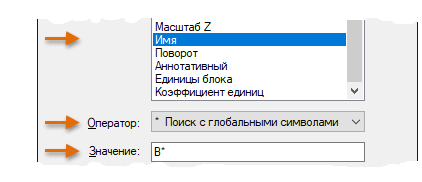

Подсчет блоков с помощью спецификаций знаков подстановки

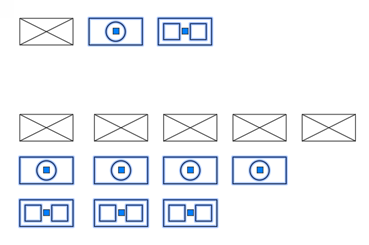

Будут выбраны все блоки, начинающиеся с B, как показано ниже.
Кроме того, будет отображаться точное количество.

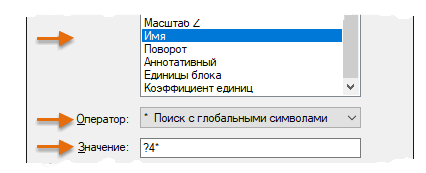

Выбраны все экземпляры блоков A410 и B464, а в командном окне отображается точное количество.
Подсчет блоков на слое

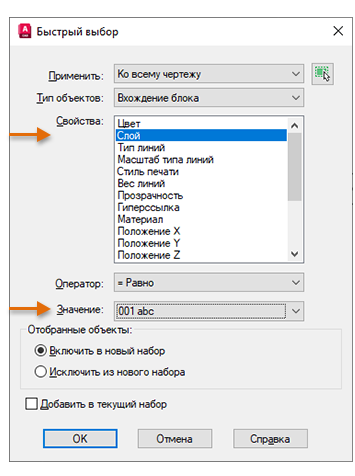

Чтобы подсчитать все блоки на заданном слое, выполните следующие действия.
Будут выбраны все блоки на слое 001 abc, а также указано их количество.
Сужение выбора
На данном этапе вам, возможно, необходимо узнать, как сузить выбор с помощью нескольких критериев. Например, как можно подсчитать все экземпляры блока A410 на слое 001 abc?
Есть отличный способ выполнить эту операцию. Выполните следующее.

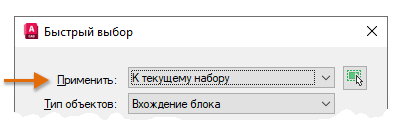

В настоящий момент выбраны все блоки на слое 001 abc. Обратите внимание, что в поле «Применить» автоматически выбрано значение К текущему набору, как показано ниже.
Это значит, что будет использован только текущий набор объектов, а не весь чертеж.
Выбраны все блоки A410 (только) на слое 001 abc (только). Имея любой набор объектов, можно повторить команду БВЫБОР, чтобы продолжить сужать выбор.
Обратите внимание, что для начала можно вручную задать выбор участка чертежа, затем отфильтровать его, использовав несколько раз операции быстрого выбора.
Помимо быстрого подсчета заданных блоков команду быстрого выбора можно также использовать для выполнения многих других задач с выбранными объектами. Например, можно использовать команду «Быстрый выбор» для выполнения следующих операций.
Хотя в AutoCAD доступны другие способы подсчета блоков, преимуществом функции быстрого выбора является возможность ее использования для выполнения других разнообразных задач.
Обсуждение и обмен с другими пользователями
Статьи «А вы пробовали. » помогут открыть для себя новые методы работы с AutoCAD, эти идеи можно обсуждать с коллегами, а также обмениваться ими в сопутствующих публикациях на форуме AutoCAD.
Как узнать количество объектов на слое?
Форумы CADUser → Autodesk → AutoCAD → Как узнать количество объектов на слое?
Чтобы отправить ответ, вы должны войти или зарегистрироваться
Сообщения 25
#1 Тема от Алексей 16 апреля 2004г. 10:47:09
Тема: Как узнать количество объектов на слое?
Колеги подскажите пож-та может ли AutoCAD выдать инфу
о кол-ве обьектов? или блоков на слоях.
#2 Ответ от DMS 16 апреля 2004г. 10:59:56
Re: Как узнать количество объектов на слое?
в express’ах есть _.laywalk, но с блоками не работает.
#3 Ответ от Алексей 16 апреля 2004г. 11:18:29
Re: Как узнать количество объектов на слое?
да действительно есть такая команда, однако кол-во обьектов там не указывается. Я так понял _.laywalk для того, чтобы изменять видимость слоев— глобально.
#4 Ответ от kos 16 апреля 2004г. 11:56:40
Re: Как узнать количество объектов на слое?
Используйте LISP.
Общее количество примитивов на слое:
Общее количество блоков на слое:
Количество блоков с именем «Имя_блока» на слое:
Все эти буковки нужно набирать в командной строке, строго соблюдая количество скобок :))
______________
Удачи.
#5 Ответ от kos 16 апреля 2004г. 12:00:14
Re: Как узнать количество объектов на слое?
Уточнение:
в последнем коде нужно заменить «0» на «Имя_слоя».
> den-si
Когда уж будет давно обещанная правка собственных сообщений?
______________
Удачи.
#6 Ответ от Vitalij 16 апреля 2004г. 12:07:17
Re: Как узнать количество объектов на слое?
Так, на вскидку (кажеться без ошибок)
#7 Ответ от Jura 16 апреля 2004г. 12:08:30
Re: Как узнать количество объектов на слое?
QuickSelect(как советовал Vitalij), выбрать объекты в слое.
QuickSelect сам покажет сколько объектов выбрано.
#8 Ответ от DMS 16 апреля 2004г. 12:19:26
Re: Как узнать количество объектов на слое?
> All
Интересно, что никто ни слова не произнёс о вложенных блоках.
#9 Ответ от DMS 16 апреля 2004г. 12:38:39
Re: Как узнать количество объектов на слое?
> Алексей
галочку внизу окна нажми Inspect [V].
#10 Ответ от subchik 16 апреля 2004г. 13:28:31
Re: Как узнать количество объектов на слое?
> Алексей
А если без лиспа, то можно попросту воспользоваться командой _qselect и посмотреть в командную строку: «32 item(s) selected.»
#11 Ответ от subchik 16 апреля 2004г. 13:29:53
Re: Как узнать количество объектов на слое?
Виноват, проглядел, что это уже сказали.
#12 Ответ от Алексей 16 апреля 2004г. 13:57:50
Re: Как узнать количество объектов на слое?
Я рад что так много знающих людей откликнулись на
мою проблему. Но мне интересует именно информация в виде отчета—
что то вроде команды LIST—
слой 1-обьектов столько
слой 2-обьектов столько
и т. д.
на данный момент рыщу в книге Библия по AutoCAD,
ни чего похожего пока нет. Силами автокада.
#13 Ответ от kos 16 апреля 2004г. 14:26:50
Re: Как узнать количество объектов на слое?
Но мне интересует именно информация в виде отчета—
что то вроде команды LIST—
слой 1-обьектов столько
слой 2-обьектов столько
и т. д.
Тогда LISP.
______________
Удачи.
#14 Ответ от Vitalij 16 апреля 2004г. 15:38:54
Re: Как узнать количество объектов на слое?
ну так ехто. немного доделать ту программкы, которую я начеркал и вперёд, сделать список имеюшхихся слоёв, и считать по слоям, вывод можно сделать и в файйл, возможности почти безграничны
#15 Ответ от Эдуард Смолянка 16 апреля 2004г. 16:25:19
Re: Как узнать количество объектов на слое?
#16 Ответ от Эдуард Смолянка 16 апреля 2004г. 16:27:45
Re: Как узнать количество объектов на слое?
Так, на вскидку (кажеться без ошибок)
#17 Ответ от Алексей 16 апреля 2004г. 17:52:32
Re: Как узнать количество объектов на слое?
господа програмисты в среде LISP,
я вам сердечно презнателен только вот ни как не могу
файл полноценный лисповский с вашими строками сделать
#18 Ответ от Vitalij 16 апреля 2004г. 20:02:48
Re: Как узнать количество объектов на слое?
> Эдуард
признаюсь, была
Автоматический подсчет количества блоков в AutoCADe
Благодаря вашим комментариям, замечаниям и предложениям я совершенствую свои навыки проектирования, в том числе и повышаю производительность своей работы. В этой статье я расскажу, как можно быстро посчитать количество блоков в программе AutoCAD.
Когда полезен автоматический подсчет блоков?
Автоматическим подсчетом блоков я начал пользоваться совсем недавно. Я уже вам рассказывал про свои некоторые динамические блоки. Например, выключатели освещения, розетки, светильники.
Если на плане 5-10 розеток, то посчитать их не составит труда. А вот если у вас большой объект, то подсчет выключателей, розеток и светильников может затянуться на десятки минут.
В настоящее время я занимаюсь переработкой всех своих динамических блоков и в скором времени представлю их на блоге. Это будет некий полуфабрикат проекта, который значительно сократит время проектирования. Будут не только блоки, но и некоторые готовые решения, которые можно будет использовать в своем проекте.
Автоматический подсчет блоков идеально подходит для подсчета выключателей и розеток на плане. Для светильников он не очень подходит, т.к. разные светильники могут иметь одинаковое графическое изображения. А делать блок под каждый светильник, считаю, не очень целесообразно.
Пример автоматического подсчета выключателей.
1 Дорабатываем блок.
Заходим в редактор блоков и добавляем скрытый атрибут:
Добавляем скрытый атрибут
Это один из вариантов подсчета. Я изначально считал свои блоки именно через скрытые атрибуты.
Но, можно считать блоки через видимости блока. Это гораздо проще. Не требуется добавлять никаких атрибутов.
Добавленный атрибут (видимость блока) – это идентификационное имя блока, по которому будет выполнен подсчет.
2 Извлечение данных.
Заходим в Сервис->Извлечение данных.
Указываем все нужные настройки и получаем количество блоков.
Экспорт количества блоков можно сделать в виде таблицы в самом файле AutoCADа, но я предпочитаю сохранять в отдельном файле *.xls.
Подробнее смотрите в видео:
А как вы считаете выключатели и розетки на планах?
Как измерить площадь в AutoCAD — несколько штатных способов
При выполнении чертежей, нам часто требуется узнать/посчитать площадь тех или иных объектов, которые мы чертим. Поэтому, часто в интернете можно увидеть вопросы о том, как в автокаде измерить площадь фигуры? Или как измерить площадь примитивов в AutoCAD? Ответы на подобные вопросы найти можно, но редко пишут о том, что есть несколько способов и вариантов, как посчитать площадь в AutoCAD.
Мы рассмотрим три основных способа, как можно посчитать/узнать площадь в AutoCAD:
1. Палитра Свойства.
Самый простой способ, как можно узнать площадь любой геометрической фигуры или объекта в автокаде — это воспользоваться палитрой Свойства. Открываем палитру Свойства: Сервис — Палитры — Свойства (или сочетание клавиш Ctrl+1)
Выделяем наш объект и смотрим в палитре Свойства на пункт Геометрия — Площадь
Это значение и есть площадью фигуры в AutoCAD. Вы таким же методом можете рассчитать площади и у других 2d фигур: квадрат, окружность, эллипс, треугольник и т.п. В связи с тем, что AutoCAD считает площадь таким методом только для замкнутых контуров, поэтому необходимо помнить простое правило: контур объекта (фигуры) обязательно должен быть замкнут.
Палитру Свойства можно еще вызвать другим способом. Выделяем нашу фигуру, жмем правой кнопкой мышки по ней и выбираем пункт Свойства
2. Панель Быстрые свойства
Данный метод ничем не отличается от первого: выделяем фигуру и смотрим в окне Свойства ее геометрию (площадь).
Для этого включаем окно Быстрые свойства
Если используются значки
Выделяем фигуру и у нас автоматически появляется окно Быстрые свойства
Как мы видим — площади в данном окне нету. Чтобы в данном окне отображалась площадь фигуры (или другие дополнительные параметры), необходимо сделать некоторые настройки окна. Заходим в Параметры, Адаптация…
И ставим галочку возле параметра Площадь (можете поставить галочки и возле других параметров, которые считаете нужными)
Данная настройка производится, поэтому не беспокойтесь, что придется это делать каждый раз для разных фигур (объектов).
Теперь выделяем наш объект и появляется уже отредактированное окно Быстрые свойства, в котором мы видим площадь фигуры
Команда Площадь.
Перейдем теперь к более расширенным возможностям получения площади фигур, примитивов и любой выделенной области. Будем использовать инструмент Площадь которая находится на Главной панели
Также можно воспользоваться командой _area.
После этого нам будут предложены следующие варианты: [оБъект/Добавить площадь/Вычесть площадь]
Если мы имеем фигуру (объект) с замкнутым контуром — выбираем из меню оБъект и выбираем нужную фигуру на чертеже
Вычесть площадь — указываем мышкой точки контура для вычисления площади
После завершения процедуры видим в окне результат
Добавить площадь — указываем мышкой по очереди контур фигур, для которых необходимо узнать их общую площадь
В результате мы получим общую площадь.
Результат вычислений отображается как возле указателя мышки, так и в командной строке
Теперь Вы знаете несколько способов, как измерить в программе САПР AutoCAD площадь.
Подсчет блоков с помощью извлечения данных AutoCAD
Создание атрибутов блоков в Автокаде позволяет хранить полезную информацию в чертеже, экспортировать ее для последующего использования в электронных таблицах или базах данных для генерации различных спецификаций. Как правильно выполнять извлечение данных в Автокаде, рассмотрим далее.
Рациональная работа в Автокаде. Формируем таблицу из атрибутов блоков
Рис. 1. Чертеж AutoCAD, содержащий блоки с атрибутами.
Перейдите на вкладку «Вставка» и в панели «Связывание и извлечение» выберите команду «Извлечь данные». Местоположение данной панели на ленте у вас может отличаться от указанного на рис. 2, т.к. по умолчанию она расположена правее.
Рис. 2. Команда AutoCAD «Извлечь данные».
Появится диалоговое окно, в котором нужно последовательно пройти 8 шагов.
1. Поставить галочку напротив «Создать новое извлечение». Нажать «Далее». Появится диалоговое окно сохранения извлеченных данных, в котором следует указать имя файла и нажать «Сохранить».
2. Указать источник извлечения данных. Это может быть либо весь чертеж, либо отдельные объекты. Рассмотрим пример, где выделены конкретно наши блоки.
3. В параметрах отображения поставим галочку напротив «Отображать только блоки с атрибутами». Вы можете варьировать варианты выбора объектов.
4. В фильтре категорий оставим только значение «Атрибут».
5. На данном шаге следует уточнить данные. Т.е. то, что будет сводиться в таблицу. В нашем случае поменяем местами столбцы, добавим итоговую ячейку «Сумма» для столбца «Количество плитки». Столбец отсортируем по возрастанию. Данные действия можно совершать, нажав ПКМ по табл. и выбрав нужное значение.
На данном этапе можно вставлять собственные формулы.
Рассчитаем, какую площадь занимает определенный вид плитки. У нас есть значение площади одной плитки и их количество. Соответственно, нажимаем ПКМ по табл., выбираем «Вставить столбец с формулой» и в появившемся окне «собираем» нужную формулу.
Рис. 8. Работа с ячейками таблицы извлечения данных AutoCAD.
Рис. 9. Возможные ошибки в AutoCAD из-за некорректного значения атрибута.
6. На следующем этапе нужно определиться, куда извлекать данные: непосредственно в сам чертеж или во внешний файл, например, Excel.
7. Определяем стиль (внешний вид) таблицы по своему усмотрению.
8. Нажимаем «Готово». В графическом пространстве чертежа нужно указать точку вставки табл.
Таким образом можно извлекать нужную информацию прямо с чертежа. Это очень полезное свойство блоков с атрибутами. Можно не только посчитать количество блоков в Автокаде, но и выполнять различные манипуляции с данными.
