Как почистить термопрокладки на видеокарте

Как почистить видеокарту от пыли и заменить термопасту

Содержание

Содержание

Летом проще всего заметить, что видеокарта в ПК перегревается, а вентиляторы системы охлаждения даже на максимальных оборотах не справляются со своей первостепенной задачей. В этом случае слегка снизить температуру видеокарты может очистка системы охлаждения и радиатора от пыли, а также замена термопасты на графическом процессоре. В этой статье на примере видеокарты Sapphire Radeon RX 570 Pulse разберем, как почистить видеокарту самостоятельно и заменить отслужившую свой срок термопасту.

Подготовка к снятию видеокарты с ПК

В первую очередь нужно выключить компьютер, отключить блок питания и вынуть из него шнур питания. Затем отсоединяем от видеокарты кабель подключения дисплея. Это может быть HDMI, DVI, Display Port или VGA — не настолько важно, так как отключение кабеля довольно простой процесс.

Когда с внешней стороны все отключено, заглянем в корпус ПК.

Перед тем, как трогать комплектующие ПК, желательно избавиться от статического электричества, которое может быть на руках. Это можно сделать, подержав руки на металлическом предмете секунд 15–20. В идеале разбирать ПК стоит, надев антистатические перчатки.

Снятие видеокарты

В первую очередь нужно отключить кабель питания от видеокарты, а также открутить винты, которыми крепится задняя панель видеокарты к корпусу.

Следом отжимаем защелку слота PCIe и вытаскиваем видеокарту.

Очистка видеокарты от пыли с помощью сжатого воздуха/пылесоса

Сперва расскажем, как почистить видеокарту, не разбирая ее. Для такой «легкой» чистки можно воспользоваться баллоном со сжатым воздухом. Они относительно дешевые и продаются почти в любом магазине электроники.

Баллоном можно продувать радиатор видеокарты, кулеры и любые другие места, где скапливается пыль. Если баллона под рукой нет, а идти в магазин не хочется, можно воспользоваться пылесосом или продуть видеокарту силой своих легких, хотя такие способы менее эффективны. Для очистки труднодоступных мест, где скапливается пыль, можно воспользоваться кисточкой (например, косметической или для рисования).

Этим «лайтовым» способом очистки видеокарты можно убрать лишь видимую пыль. Однако внутри видеокарты, особенно, если это модель с массивной системой охлаждения, пыль, зачастую, остается нетронутой. Чтобы провести «глубокую» очистку видеокарты от пыли и заменить термопасту, устройство придется разобрать.

Разбор видеокарты

У многих видеокарт на скрепляющих плату и радиатор винтах есть специальные наклейки. Это заводские пломбы, которые показывают, что видеокарта не разбиралась. И если вы повредили наклейку, то вам запросто могут отказать в гарантийном обслуживании видеокарты, если она вдруг выйдет из строя.

Разобрать видеокарту без потери гарантии довольно проблематично. Можно схитрить и попытаться аккуратно отклеить наклейки с помощью фена и пинцета на свой страх и риск. А вот если гарантия уже истекла, то можно смело разбирать устройство, не переживая за гарантийные пломбы.

Чаще всего, чтобы разобрать видеокарту, нужно открутить все внешние винты на печатной плате и бекплейте (если есть). А затем нужно аккуратно приподнять плату над системой охлаждения и отключить кабель питания вентиляторов от печатной платы.

Теперь можно отделить плату от системы охлаждения и корпуса. Радиатор, если он не прикручен дополнительно, часто довольно плотно приклеивается термопрокладками, поэтому нужно посильнее — но аккуратно — потянуть плату и радиатор в разные стороны, чтобы отделить компоненты.

Замена термопасты на GPU

На тыльной стороне печатной платы находится графический процессор видеокарты. Как правило, это одна из самых горячих зон компонента. Производители наносят на графический процессор термопасту и реже — жидкий металл. Жидкий металл можно встретить только в топовых решениях. Такой термоинтерфейс, как правило, обладает лучшими характеристиками теплопроводности и в замене не нуждается.

Замена термопасты на GPU сводится к двум простым шагам: очистка старой термопасты и нанесение новой. Для очистки от уже отслужившей термопасты хорошо подойдет салфетка, пропитанная спиртом. Нанести новую термопасту также не составит труда — выдавливаем немного термопасты на GPU и размазываем тонким слоем с помощью специальной ложечки или пластиковой карты.

Для видеокарт, особенно высокопроизводительных, желательно выбирать термопасту с высоким коэффициентом теплопроводности. Яркими примерами добротной термопасты являются продукты от Arctic Cooling — MX-3 и MX-4. Один из вариантов подешевле — Noctua NT-H1.

Когда с заменой термопасты разобрались, можно также проверить на целостность термопрокладки, которые зачастую находятся на радиаторе. В случае необходимости, можно поменять и их — отклеить старые, приклеить новые.

Чистка системы охлаждения

Теперь остается только почистить от пыли систему охлаждения видеокарты — продуть радиаторы, протереть остатки пыли салфеткой и не забыть про вентиляторы.

На этом глубокую очистку видеокарты и замену термопасты можно считать законченными. Собираем видеокарту в том же порядке, в котором разбирали, не забываем подключить питание вентиляторов к плате, закручиваем все винты и устанавливаем в компьютер.

Источник

Как обновить термопрокладки

Используйте это руководство, чтобы снять термоподушки с материнской платы или рамы и применить новые. При замене дисплея в сборе, включая рамку, или при ремонте, требующем снятия материнской платы, возможно, вы захотите заменить термопрокладки.

Шаг 1 найдите термальные прокладки

Сначала вы хотите увидеть, сколько существует термопрокладок и определить их местоположение.

Колодки могут либо прилипать к раме, материнской плате, либо разбиваться на две части.

Помните, что вам просто нужно разместить новые колодки на материнской плате или рамке.

На некоторых рамах могут быть маркировки, дающие вам также представление о размере и положении новых площадок.

Шаг 2 режем новые колодки

Возьмите новый кусок термоподушки и обрежьте его до нужных размеров с помощью ножниц.

Некоторые остатки могут покрывать большую площадь, чем маркировка, что связано с тем, что термопласт будет плоско раздавлен. В этом случае придерживайтесь размера маркировки для новой прокладки, а не размера остатка.

Шаг 3 чистка рамы

Если вы заменяете раму (например, в сборке дисплея с направляющей рамы), вы можете пропустить этот шаг, поскольку ваша новая деталь должна быть чистой.

Соскрести старые термоподушки с помощью инструмента для вскрытия или spudger.

Если вы хотите пройти лишнюю милю, вы можете очистить остальное с помощью Q-наконечника и небольшого количества изопропилового спирта (> 97%).

Шаг 4 чистка материнской платы

Аккуратно соскоблите термоподушки и остатки с помощью инструмента для вскрытия или spudger.

Приложите небольшое усилие, чтобы не повредить какие-либо компоненты на материнской плате на случай, если вы можете поскользнуться с инструментом. Также убедитесь, что вы не надавливаете на термоподушки между мелкими компонентами, так как впоследствии их очень трудно извлечь.

Возможно, вы захотите очистить любой оставшийся остаток с помощью Q-наконечника и небольшого количества изопропилового спирта (> 97%).

Обязательно наносите только небольшие компоненты, чтобы волокна Q-наконечника не зацеплялись.

Шаг 5 применять новые термопрокладки

Повторите для каждой термоподушки:

Снимите пленку с одной стороны термоподушки.

Поместите термоподушку на раму и слегка надавите, чтобы она прилипла.

Удалите оставшуюся пленку с термоподушки.

Шаг 6

После того, как вы разместили все термоподушки и сняли верхнюю пленку, вы можете собрать свое устройство.

Комментарии

Пока еще нет ниодного комментария, оставьте комментарий первым!

Источник

Нужно ли проводить обслуживание видеокарты? Замена термопасты и термопрокладок и тесты

Содержание

Содержание

Много статей написано по поводу чистки компьютера от пыли, но обычно они ограничиваются заменой термопасты на процессоре, продуванием от пыли радиатора кулера на процессоре и других вентиляторов. Сегодня разберемся, нужно ли проводить обслуживание видеокарты. Под обслуживанием в данном случаи имеется ввиду чистка от пыли, замена термопасты и, если требуется замена термопрокладок.

Для большей наглядности мною были приобретены две видеокарты не первой свежести от разных производителей: GIGABYTE GeForce GTX 1080 Turbo OC 8G и AMD RX Vega 56 Air Boost.

Прежде чем начинать заниматься обслуживанием видеокарты, нужно понять, нужно ли оно вообще.

GIGABYTE GeForce GTX 1080 Turbo OC 8G

Для проверки рабочей температуры и общей стабильности работы я воспользуюсь встроенным стресс-тестом в программу 3DMark.

По времени он занимает примерно 20 минут, но в тоже время на 100 % эмулирует именно игровую нагрузку на видеокарту. Во время тестирования я также буду замерять температуру и другие показания с видеокарты программой HWiNFO64.

Результаты теста

Визуально каких-либо аномалий в температуре вроде и нет. Температура 83 °C для видеокарты считается в пределах нормы. Вот только смутил слишком низкий результат стабильности кадра, который составил всего 91,4 %.

Приступаем к разбору и обслуживанию видеокарты.

После снятия радиатора я был немного ошарашен.

Терпомаста была похожа на засохшую шпаклевку. После отсоединения радиатора что-то даже хрустнуло. Скорее всего, термопаста настолько сильно высохла, что приклеилась к радиатору. Во что превратились термопрокладки на цепях питания за время службы карты — сложно слово подобрать, их как будто пережевали и выплюнули. Термопрокладки на памяти были в лучшем состоянии, хоть немного и грязные.

Сама карта была достаточно чистая, только небольшое скопление грязи и пыли рядом с элементами питания.

Все это вкупе с перегретым VRM могло очень плохо кончиться.

После чистки и замены термопасты и частично термопрокладок, на памяти их менять не стал. У меня не оказалось подходящих, да и выглядели они не так страшно, как на питании.

Температура самого ядра совершенно не понизилась, всему виной достаточно высокая целевая температура, установленная производителем в BIOS.

Все дело в том, что целевая температура под нагрузкой составляет те самые 83 °C, что мы, собственно, и наблюдаем. Однако есть незначительное снижение оборотов турбины, что положительно отразилось на уровне шума.

Если более детально изучить логи мониторинга, то получается следующее. Обороты вентилятора регулируются в зависимости от температуры ядра. В то же время реального мониторинга температуры цепей питания у видеокарт Nvidia нет, что значительно усложняет процесс диагностики. Приходится более детально следить за рабочей частотой и потреблением, чтобы определить, есть ли тротлинг.

Из полученных данных можно сделать вывод, что во время работы перегревались именно цепи питания. Из-за них карта сбрасывала частоту ядра, и снижалось энергопотребление. Именно это и повлияло на результат стабильности частоты кадров в 3DMARK, что в конечном счете снижало общую производительность в играх. Снижение рабочей частоты ядра на 150–200 МГц — конечно, не так много. Потеря 5–10 FPS в играх для карты данного уровня производительности совершенно не проблема, а вот постоянные перегрев цепей питания неминуемо привел бы к выходу видеокарты их из строя.

В итоге обслуживание видеокарты повысило рабочие частоты на 200 МГц, продлило жизнь карте и сделало ее работу чуть тише.

AMD RX Vega 56 Air Boost

С данной видеокартой все несколько интереснее и запутаннее, как и вообще с продукцией от компании AMD.

Снова запускаем тест стабильности 3DMark Time Spy на 20 циклов.

Видеокарта работала исправно, и основные температуры также были в норме, хоть и слегка высоковаты. Однако датчик температуры Hot Spot (самая горячая точка на карте) во время работы легко переваливает за 100 °C при лимите в 105 °C.

Hot Spot — это не какая-то конкретная точка на карте, это именно самая горячая точка.

Так как увеличение оборотов кулера никак не влияло на температуру Hot Spot, я решил, что проблема снова кроется в цепях питания.

Внешне термопрокладки выглядят достаточно хорошо, но они были очень сухие. Если их тронуть, они начинали сыпаться как песок.
Как я уже сказал, сама карта была очень чистая, много времени на обслуживание не ушло.

После обслуживания запускаем снова тест стабильности на 20 минут.

А теперь подробнее разберем логи мониторинга. В данном случае обслуживание видеокарты положительно отразилось на температуре ядра, но главное датчик хот спот потерял более 20 °C. Помимо этого значительно уменьшились обороты вентилятора. Конечно, вместе с этим увеличивались и рабочие частоты, ведь у карты включался тротлинг из-за перегрева цепей питания.

Выводы

Для обеспечения нормальных условий работы компьютера, комплектующие системного блока нуждаются в регулярном обслуживании и видеокарту тут совершенно не исключение.

Пыль, грязь, шесть домашних животных, высохшая термопаста и пришедшие в негодность термопрокладки в значительной степени ухудшают охлаждение что в конечном счете приведет к перегреву устройства.

Обслуживание видеокарты несколько увеличит ее производительность и уменьшит шум. Но, самое главное, продлит срок службы, так как работа на повышенных температурах не идет на пользу технике.

Данные модели видеокарт выбраны не случайно — им исполнилось уже минимум три года, а это значит, что никакой гарантии уже нет. Возможно, они и проходили какое-то обслуживание у бывших владельцев, но я более чем уверен, оно ограничивалось максимум заменой термопасты и продувкой от пыли.

Комплект термопрокладок и термопаста обошлись примерно в 2000 рублей. Вот он — краеугольный камень выбора видеокарты: купить б/у подешевле и заниматься чисткой и обслуживанием или же приобрести новое подороже, установить в компьютер и играть. Покупая комплектующие, уже кем-то использованные или с истекшим гарантийным сроком, обязательно задумайтесь об обслуживании видеокарты.
Кстати, вот один из примеров в Youtube о том, как поменять термоинтерфейс видеокарты:

Источник

Нужна помощь! Проблема с термопрокладкой Мальчики выручайте

Дорогие друзья, я согласна на минусы, только пожалуйста подскажите.

1) что делать? температура видюхи большая. Может сделать слой термопасты толще?
2) может что-то с трубкой не так? такое может быть?
3) если я найду термопрокладку (во что я совсем не верю) или буду увеличивать слой пасты, то при снятии пластинок необходимо заново наносить термопасту на процессор(они на одной трубке)?

с большую горошину на 10см?
2) да, но очень редко
3) да

ну вы даёте марлю бинт пропитать пастой((((( ну во первых если уж химичить то стеклоткань она применяеться в больших толщинах прокладок как усиление. во вторых если поставить прокладку толще чем была штатная то может не прелеч подошва СО. к кристаллу с термоопастой. в третьих в ноутах применяються прокладки от 0.5 до 1мм больше это очень большая редкость и если китайцы засунули прокладку 2мм то смотрите на сколько она ужалась там и выйдет 1мм или 0.5. так как китайские прокладки все по шоору 20 так они и ужимаються больше чем на половину но и проводимость ахтунг как и срок службы 1.5-2года. хороший термоинтерфейс 5 лет и более стоит. 35-45 шоор проводимость реальная до 3вт ужим на 50%. 50-75 шоор проводимость 4-5-6вт ужим на 30%. все прокладки независимо от шоора должны быть эластичные.

Самое вкусное

Что-то компьютер не работает

Принесли на диагностику. Давненько такого не было. Больше термопасты богу термопасты 😀

«Ремонт» Asus X555U (Ошибка жесткого диска)

Через время нашел закономерность отключения ноутбуку:

1 Когда его поднимаешь за правый нижний угол (там находится жесткий)

2 За несколько секунд до отключения BIOS дает один короткий сигнал (1 короткий повторяющийся сигнал — проблемы с блоком питания. Такую же версию показывал журнал windows).

Было принято решение разбираться ноутбук и глянуть наглядно.

Непонятно чем руководствовались инженеры компании Asus при разработке ноутбука и почему не сделали еще рабочее крепление.

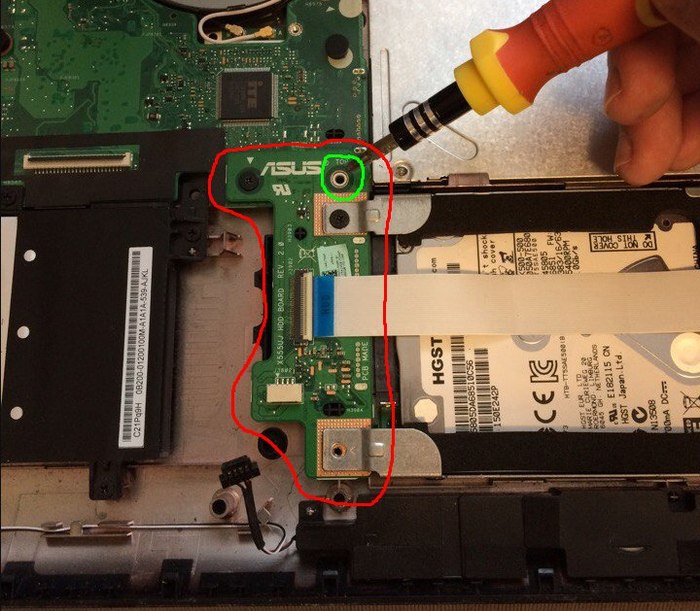

Сама плата подключается к матери вот таким образом.

Получается из-за частого подъема ноутбука за правый нижний угол, расшатывается винтик соединяющий плату с материнкой. И когда в последствие ноутбук снова поднимают за правый нижний угол, плата отсоединяется немного и получатся ошибка из-за которой случается крах системы и последующая невозможность ее запуска.

Так что не стоит нести ноутбук сразу в ремонт (возможно очень дорогостоящий, с перестановкой винды и драйверов и т.д) данная проблема решается буквально за 5 минут и одной отвертки.

Возможно данная проблема наблюдается и у других ноутбуков. Надеюсь данная статья будет кому то полезна, ибо поиск в гугле вообще ничего полезного не дал.

Добавлю на всякий случай видео по разборке ноутбука (Видео не мое и не реклама) [удалено модератором]

Про то как я научился учиться.

Было это давно, когда только-только появлялся Socket AM2. Не так много на тот момент я проработал по специальности, был молод, не много знал, большого опыта не было. Принесли по гарантии компьютер с проблемой «выключается». Визуально всё пересмотрел — ок. Мониторю температуры — на ядрах до 50, датчик CPU – до 120 и выключается. Проверяю термопасту — ок. Главный инженер советует вынуть и снова вставить процессор ибо у него такое уже было. Делаю. Датчик CPU – до 95 — не выключается. Отдаём. Где-то через 2 недели клиенты возвращаются с тем же. Меняем материнку и процессор на такие же. CPU – до 60 — не выключается. Звоним клиентам — с нами хочет пообщаться их «знакомый программист» и просит положить прокладку между сокетом и процессором! О_о. Консультируюсь с главным инженером и остальными — чушь — никто про такое никогда не слышал, дружно посмеялись — отдаём.

Прошло около года, пришли клиенты с такой же материнской платой и такой же проблемой, но уже не по гарантии и тут я вспомнил про тот первый случай. Никакой специальной прокладки у меня конечно не было, поэтому я проложил между сокетом и процессором, его крайними рядами ножек, изоляцию от LAN кабеля, И О ЧУДО! Температуры на ядрах и датчике CPU практически сравнялись! После долгих поисков в интернете я нашёл на англоязычном форуме техподдержки производителя этой материнской платы ссылку на официальную статью в которой было сказано что у этой модели платы в ревизии 1.0 верхняя часть сокета слишком тонкая и произведена из плохого материала из-за чего датчик температуры CPU под сокетом получает ошибочно высокие значения. Владельцам платы рекомендуется обратиться в ближайший сервисный центр для бесплатной и быстрой замены детали, а у кого нет такой возможности — ПОЛОЖИТЬ ПРОКЛАДКУ МЕЖДУ СОКЕТОМ И ПРОЦЕССОРОМ! о_О
