Как почистить чертеж в автокаде
AutoCAD
Не удалось извлечь оглавление
Диалоговое окно «Очистка чертежа»
Очистка чертежа от неиспользуемых элементов, таких как определения блоков, слои и т.п. Список элементов, которые можно удалить из чертежа и поиск объектов, которые не могут быть удалены.
ОЧИСТИТЬ (команда)
найти
Виды диалогового окна «Очистка чертежа»
В верхней части диалогового окна очистки доступно два вида.
Элементы, которые можно удалить
Отображение списка элементов в текущем чертеже, которые можно удалить, на панели дерева слева. Дополнительные элементы можно удалить из чертежа на панели удаления объектов без имени в правой части диалогового окна.
Отображение списка именованных объектов, которые не используются в текущем чертеже и могут быть удалены из него. Для того чтобы увидеть перечень доступных для удаления элементов какого-либо типа, нужно развернуть ветвь списка нажатием левой кнопки мыши на знаке «+» или двойным нажатием на имени типа. Можно выбрать отдельный элемент или все элементы данного типа объектов.
Отображение предварительной версии выбранного в дереве элемента после нажатия его имени.
Параметры
Вызов диалогового окна для подтверждения удаления элементов.
Удаление вложенных элементов
Удаление из чертежа всех неиспользуемых именованных объектов, содержащихся внутри других неиспользуемых именованных объектов.
Удаление объектов без имени
Удаление геометрии нулевой длины, включая отрезки, дуги, круги и полилинии.
Пустые текстовые объекты
Удаление текстовых объектов и многострочных текстовых объектов, которые содержат только пробелы.
Выполнение сканирования чертежа и удаление устаревших данных стиля линий DGN при открытии диалогового окна «Очистка».
Удаление отмеченных флажками элементов
Удаление выбранных элементов из текущего проекта.
Удалить все
Удаляет все выбранные элементы.

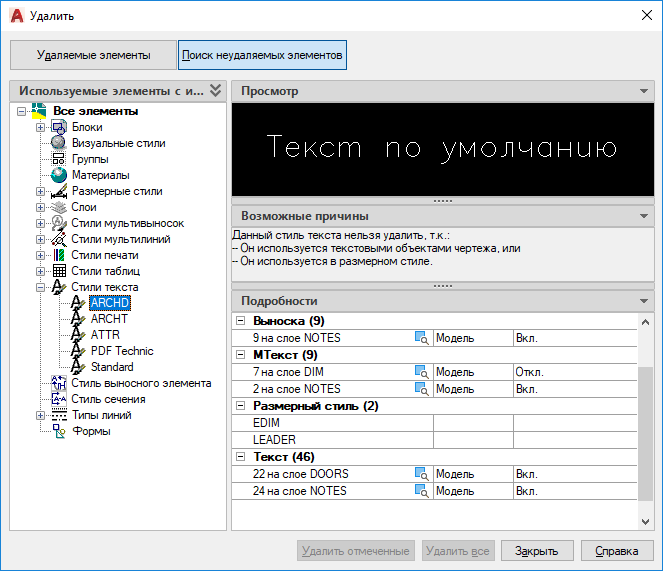

Поиск элементов, которые нельзя удалить
Предварительный просмотр объектов, которые нельзя удалить, и их поиск в чертеже.
Вывод списка объектов, которые используются в текущем чертеже и не могут быть удалены из него.
Чаще всего такие объекты либо используются в чертеже, либо являются стандартными элементами, удаление которых запрещено. Когда выбираются отдельные именованные объекты, выводится информация о том, почему нельзя удалить выбранный элемент.
Отображение предварительной версии выбранного в дереве элемента после нажатия его имени.
Отображение информации о том, почему нельзя удалить выбранный элемент.
AutoCAD
Не удалось извлечь оглавление
Диалоговое окно «Очистка чертежа»
Очистка чертежа от неиспользуемых элементов, таких как определения блоков, слои и т.п. Список элементов, которые можно удалить из чертежа и поиск объектов, которые не могут быть удалены.
ОЧИСТИТЬ (команда)
найти
Виды диалогового окна «Очистка чертежа»
В верхней части диалогового окна очистки доступно два вида.
Элементы, которые можно удалить
Отображение списка элементов в текущем чертеже, которые можно удалить, на панели дерева слева. Дополнительные элементы можно удалить из чертежа на панели удаления объектов без имени в правой части диалогового окна.
Отображение списка именованных объектов, которые не используются в текущем чертеже и могут быть удалены из него. Для того чтобы увидеть перечень доступных для удаления элементов какого-либо типа, нужно развернуть ветвь списка нажатием левой кнопки мыши на знаке «+» или двойным нажатием на имени типа. Можно выбрать отдельный элемент или все элементы данного типа объектов.
Отображение предварительной версии выбранного в дереве элемента после нажатия его имени.
Параметры
Вызов диалогового окна для подтверждения удаления элементов.
Удаление вложенных элементов
Удаление из чертежа всех неиспользуемых именованных объектов, содержащихся внутри других неиспользуемых именованных объектов.
Удаление объектов без имени
Удаление геометрии нулевой длины, включая отрезки, дуги, круги и полилинии.
Пустые текстовые объекты
Удаление текстовых объектов и многострочных текстовых объектов, которые содержат только пробелы.
Выполнение сканирования чертежа и удаление устаревших данных стиля линий DGN при открытии диалогового окна «Очистка».
Удаление отмеченных флажками элементов
Удаление выбранных элементов из текущего проекта.
Удалить все
Удаляет все выбранные элементы.
Поиск элементов, которые нельзя удалить
Предварительный просмотр объектов, которые нельзя удалить, и их поиск в чертеже.
Вывод списка объектов, которые используются в текущем чертеже и не могут быть удалены из него.
Чаще всего такие объекты либо используются в чертеже, либо являются стандартными элементами, удаление которых запрещено. Когда выбираются отдельные именованные объекты, выводится информация о том, почему нельзя удалить выбранный элемент.
Отображение предварительной версии выбранного в дереве элемента после нажатия его имени.
Отображение информации о том, почему нельзя удалить выбранный элемент.
AutoCAD
Очистка чертежа от неиспользуемых элементов, таких как определения блоков, слои и т.п.
Список элементов, от которых можно очистить чертеж.
Список параметров
Отображаются следующие параметры.
Типы объектов
Переключение на дерево с отображением именованных объектов, от которых можно очистить текущий чертеж.
Элементы, не используемые в чертеже
Вывод списка элементов, которые не используются в текущем чертеже и могут быть удалены из него.
Для того чтобы увидеть перечень доступных для удаления элементов какого-либо типа, нужно развернуть ветвь списка нажатием левой кнопки мыши на знаке «+» или двойным нажатием на имени типа. Для удаления элемента следует выбрать элемент.
Удаление вложенных элементов происходит, только если выбрать один из следующих параметров:
Переключение на дерево с отображением всех именованных объектов, от которых нельзя очищать текущий чертеж.
Элементы, используемые в чертеже
Вывод списка именованных объектов, которые не могут быть удалены при очистке чертежа.
Чаще всего такие объекты либо используются в чертеже, либо являются стандартными элементами, удаление которых запрещено.
Когда выбираются отдельные именованные объекты, под деревом выводится информация, почему нельзя удалить выбранный элемент.
Удаление элементов с подтверждением
Вызов диалогового окна для подтверждения удаления элементов.
Удаление вложенных элементов
Удаление из чертежа всех неиспользуемых именованных объектов, содержащихся внутри других неиспользуемых именованных объектов.
Подтвердить или отменить намерение удалить элементы можно в диалоговом окне «Подтвердить очистку».
Отображает подробную информацию о том, почему нельзя удалить выбранный элемент.
Объекты без имени
Удаление геометрии нулевой длины (линии, дуги, полилинии и др.) из объектов, не являющихся блоками. Также из объектов, не являющихся блоками, удаляются мтекст и текст, содержащие только пробелы (без текста).
Выполнение сканирования чертежа и удаление устаревших данных стиля линий DGN при открытии диалогового окна «Очистка».
AutoCAD
Не удалось извлечь оглавление
Диалоговое окно «Очистка чертежа»
Очистка чертежа от неиспользуемых элементов, таких как определения блоков, слои и т.п. Список элементов, от которых можно очистить чертеж.
ОЧИСТИТЬ (команда)
найти

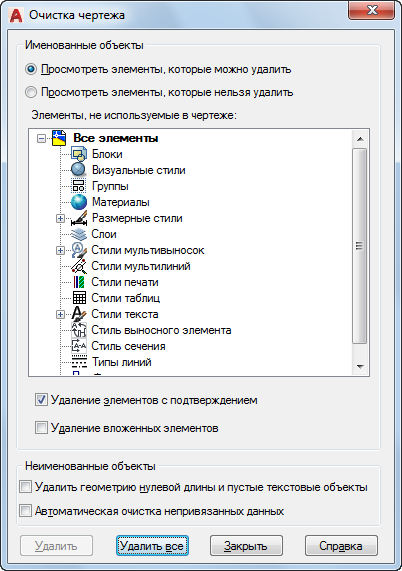

Список параметров
Отображаются следующие параметры.
Типы объектов
Переключение на дерево с отображением именованных объектов, от которых можно очистить текущий чертеж.
Элементы, не используемые в чертеже
Вывод списка элементов, которые не используются в текущем чертеже и могут быть удалены из него.
Для того чтобы увидеть перечень доступных для удаления элементов какого-либо типа, нужно развернуть ветвь списка нажатием левой кнопки мыши на знаке «+» или двойным нажатием на имени типа. Для удаления элемента следует выбрать элемент.
Удаление вложенных элементов происходит, только если выбрать один из следующих параметров:
Переключение на дерево с отображением всех именованных объектов, от которых нельзя очищать текущий чертеж.
Элементы, используемые в чертеже
Вывод списка именованных объектов, которые не могут быть удалены при очистке чертежа.
Чаще всего такие объекты либо используются в чертеже, либо являются стандартными элементами, удаление которых запрещено.
Когда выбираются отдельные именованные объекты, под деревом выводится информация, почему нельзя удалить выбранный элемент.
Удаление элементов с подтверждением
Вызов диалогового окна для подтверждения удаления элементов.
Удаление вложенных элементов
Удаление из чертежа всех неиспользуемых именованных объектов, содержащихся внутри других неиспользуемых именованных объектов.
Подтвердить или отменить намерение удалить элементы можно в диалоговом окне «Подтвердить очистку».
Отображает подробную информацию о том, почему нельзя удалить выбранный элемент.
Объекты без имени
Удаление геометрии нулевой длины (линии, дуги, полилинии и др.) из объектов, не являющихся блоками. Также из объектов, не являющихся блоками, удаляются мтекст и текст, содержащие только пробелы (без текста).
Выполнение сканирования чертежа и удаление устаревших данных стиля линий DGN при открытии диалогового окна «Очистка».
AutoCAD Очистка чертежа для уменьшения объема
Постоянно работаю с большим количество файлов чертежей, постоянно что-то копирую-подгружаю-вставляю, очень много чертежей от других разработчиков приходится открывать и подгружать и ПОСТОЯННО сталкиваюсь с проблемой «замусоренных» чертежей. Многие разработчики присылают чертежи со всяким «хламом», в некоторых Proxy-объекты, которые не удаляются обычной очисткой чертежа.
«Чистота» чертежа это прежде всего скорость работы и показатель ваше профессионализма, поэтому советую постоянно чистить чертежи.
На предыдущей работе мои коллеги постоянно сталкивались с проблемой «очень тяжелых» файлов, в которых казалось бы вектора мало, но почему0-то чертежи весят до 20-30 Мб.
Стали искать проблему и её устранение, перерыли большой объем информации в интернете и нашли алгоритм очистки чертежей, который помогал во всех случаях, за исключением вариант действительно насыщенных чертежей.
Делюсь:
Способ проверки и уменьшения объема файлов.
Процесс очистки:
1. Скопируйте выражение в командную строку в AutoCAD (вместе со скобками!)
2. Затем обязательно выполнить обычную утилиту очистки файлов («Файл»-«Утилиты»-«Очистить»-«Удалить все» несколько раз, пока «удалить все» перестанет быть активным).
Внимание!
1. Не используйте приведенную ниже команду в облегченной версии AutoCAD- LT! (использовать можно только в стандартном).
2. Если работаете в СПДС: сначала почистите файл в обычном AutoCAD указанным выше методом, потом продолжайте работать в СПДС.
