Шумоизоляция дверей
Всем привет!
Наконец-то доделал шумоизоляцию дверей. Процесс не быстрый и трудоемкий. Результатом доволен.
Шумоизоляция капота: www.drive2.ru/l/10070531/
Шумоизоляция крышки багажника: www.drive2.ru/l/10161299/
Список материалов:
STP Aero — 8 листов;
STP Маделин — 1 лист;
STP Акцент Premium 10 мм — 4 листа;
STP Бипласт Premium 15 мм — 4 листа.
Список инструментов:
отвертка крестовая;
отвертка часовая плоская;
насадка торекс (крестовая);
лопатка для демонтажа обшивки (можно и без нее, но с ней проще);
шуруповерт (крайне желательно — с ним проще);
насадка на 10 (много где используется);
обезжириватель;
одноразоваые полотенца/салфетки/тряпки;
прикаточный ролик 30 мм;
малярный скотч (для фиксации стекла);
пласкогубцы (для демонтажа клипс);
ключ от мебели из икеи (далее на фото покажу — им удобно пластиковые фиксаторы направляющих замка обратно ставить);
нож с одноразовыми лезвиями (лезвия периодически необходимо менять).
1. Демонтаж обшивки.
Перед демонтажом обшивки необходимо снять пластиковые уголки. На задних дверях достаточно опустить стекло и потянуть на себя. На передних дверях сначала обгибаем верхний край, потом поднимаем уголок вверх и отключаем высокочастотных динамик (при наличии).
Обшивка держится на трех (задние двери) или двух (передние двери) шурупах. Шурупы скрыты за заглушками. Заглушки открывал часовой плоской отверткой.
Далее — обшивка держится на клипсах. Сверху обшивки клипс нет — обшивка цепляется за резиновый уплотнитель, поэтому сниться обшивку удобнее всего со стороны петель двери (там есть выступ). После этого поднимаем обшивку вверх и снимаем, не забывая про провод кнопки стеклоподъемника!
Шумоизоляция дверей
Продолжаю делать в машине шумоизоляцию.
На очереди были двери.
Используемые материалы:
— Шумофф L2 270х370мм
— Шумофф Герметон А 15 750х1000мм
— Шумофф П4В
— Шумофф specific
— Мовиль для обработки низа двери
Для снятия обшивки необходимо выкрутить 2 самореза.
После можно снимать обшивку. Внизу есть специальное углубление за которое можно тянуть.
Снимается обшивка очень не охотно (клисы очень хорошо держат).
Дальше надо открутить ручку открывания двери и угловой спикер. Под серыми заглушками находятся отверстия для откручивания крепления стекла. Необходимо опустить стекло до нужного уровня, открутить винт который ближе к зеркалу а другой ослабить. Поднимаем стекло руками до упора вверх и закрепляем на скотч. После нужно открутить 10 болтов крепления перегородки. Можно снимать её.
Отдельно хочу упомянуть белое крепление. Оно при установке обратно порой заставляло вспомнить весь матерный литературный русский язык.
Внутри за 2 года скопилось много грязи.
Дальше отмываем внутреннюю часть и приступаем к оклейке.
Разборка задней двери хундай ай 30
Как снять дверную карту на задней двери Хёндэ Элантра 2008Подробнее
Снятие, замена стекла задней двери Хюндай i 30Подробнее
Как снять разобрать заднюю дверь Hyundai Elantra J4 2008Подробнее
Снятие и установка ручки двери задней Hyundai Solaris.Подробнее
HUNDAI i20,2005г.в (хетчбэк)как разобрать переднюю дверь,снять карточку двери,вытащить стекло,клипсыПодробнее
Разборка дверей hyundai elantraПодробнее
Ремонт замка задней правой двери Hyundai grandeurПодробнее
Hyundai Tucson 2007г.в(хундай туксон)как снять карту двери задней,разобрать заднюю дверь,и стекло!Подробнее
Снять ручку двери киа сид, хёндай элантра, i-30Подробнее
Как снять извлечь заменить стекло задней двери KIA SORENTO(2010)demontaz zamiana szyby drzwi tylПодробнее
Hyundai Solaris (KIA Rio) Ремонт замка двери. Подробная разборка.Подробнее
Как снять обшивку карту задней двери HUNDAI ACCENT (2013)demontaz boczka tapicerki drzwi tylПодробнее
Ремонт тросика водительской двери Hyundai i30 2011 год.Подробнее
Как снять наружные ручки, передней и задней двери. Kia Rio III.Подробнее
Hyundai i30 2011 ремонт тросика открывания двериПодробнее
Как разобрать переднюю дверь Hyundai IX55 VeracruzПодробнее
Как снять-установить стёкла задней двери, Hyundai Getz.Подробнее
Ремонт ограничителей дверей.
Давным-давно моей жене прищемило дверью палец. Дверь закрылась от ветра. В итоге, ноготь с пальца сошёл. Благо это был не я и машина не моя (такси). Для мужика ноготь — не проблема (на один меньше обгрызать :-)), а для женщины это трагедия, которая длилась не один месяц.
На этой машине, чтоб не словить подобную ситуацию, был заказан в Plastic Auto ремкомплект ограничителей дверей.

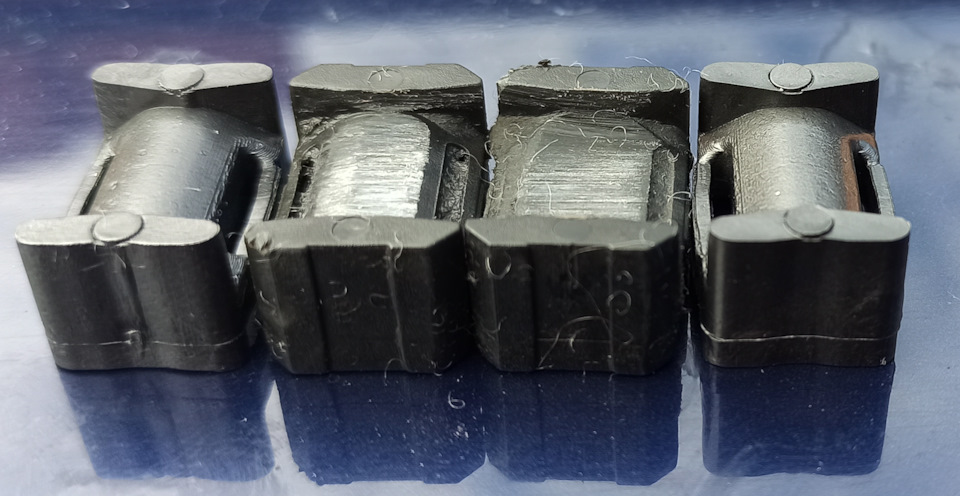

В составе комплекта:
— фиксаторы — 8 шт.
— компенсационные пластины — 8 шт (пластмассовые прокладки по 1мм толщиной).
— сухая смазка с кисточкой

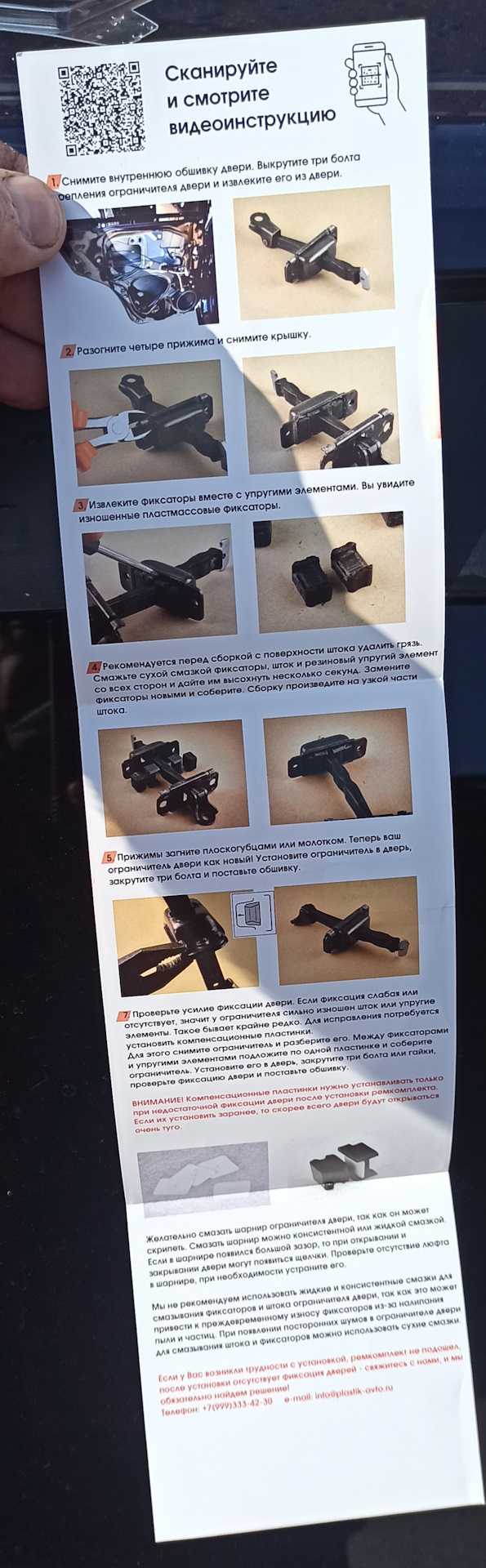

— инструкция по установке.

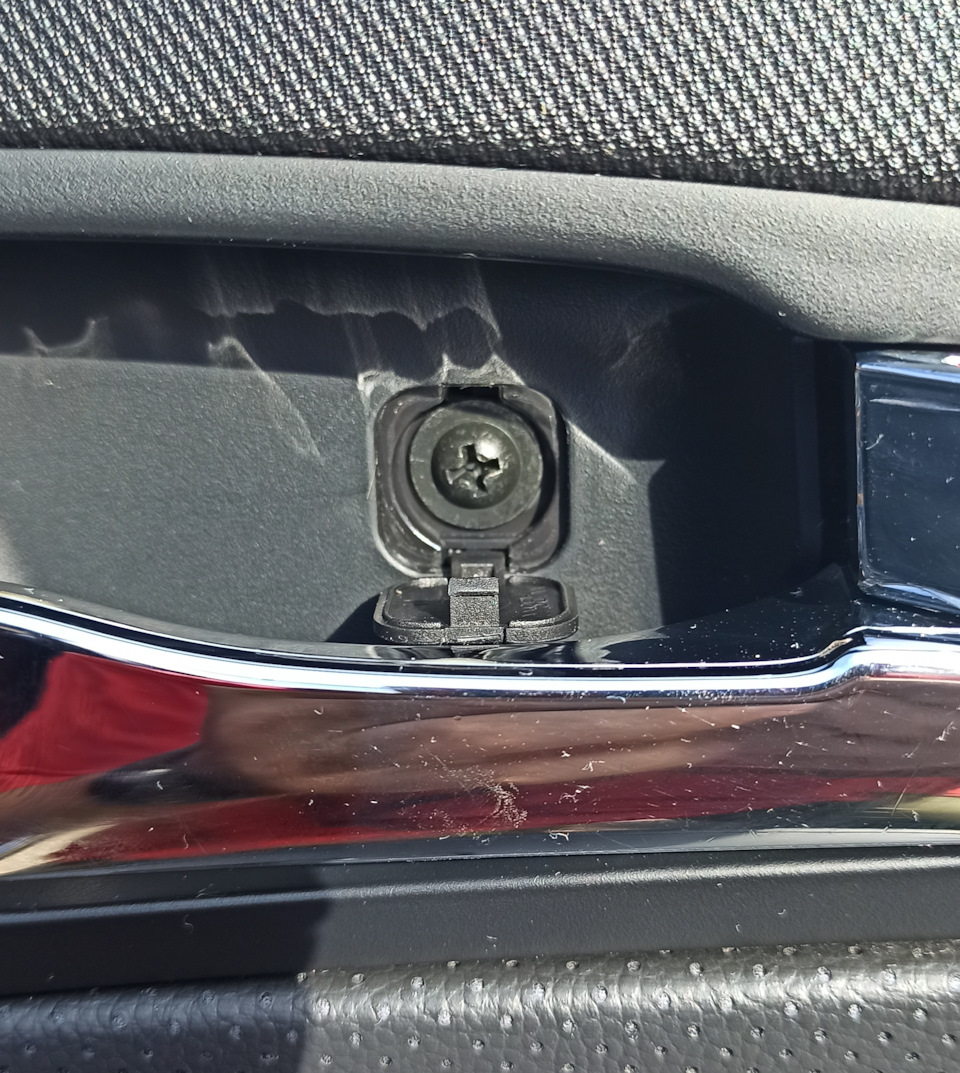

Ну и понеслось. Чтобы снять дверную карту на передних дверях надо открутить 2 винта под заглушками.
Приятно удивило, что заглушки не выпадающие. На Аутлендере, к примеру этих заглушек на некоторых машинах нет совсем.

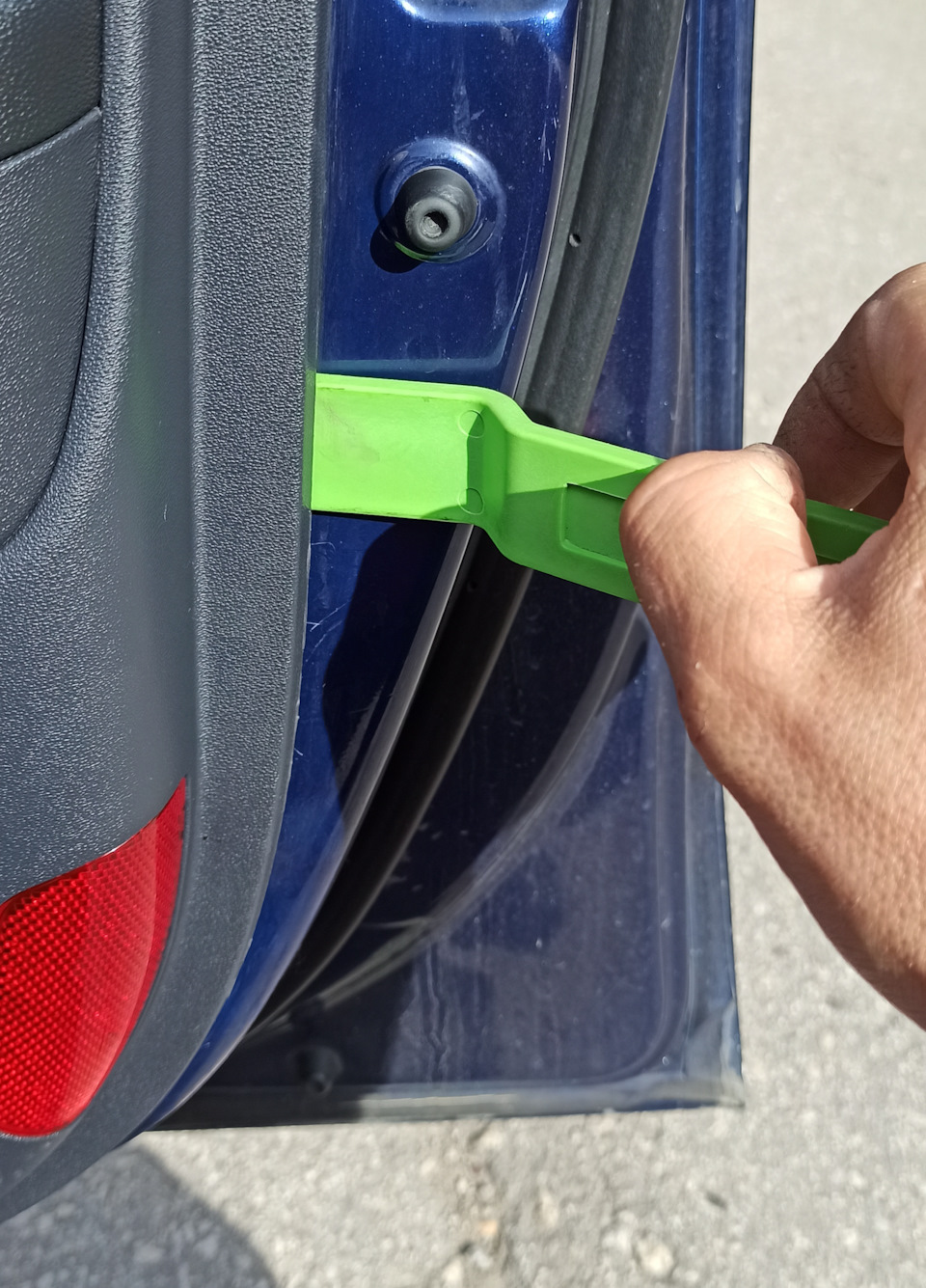

Далее пластиковой лопаткой аккуратно отдираем саму дверную карту.

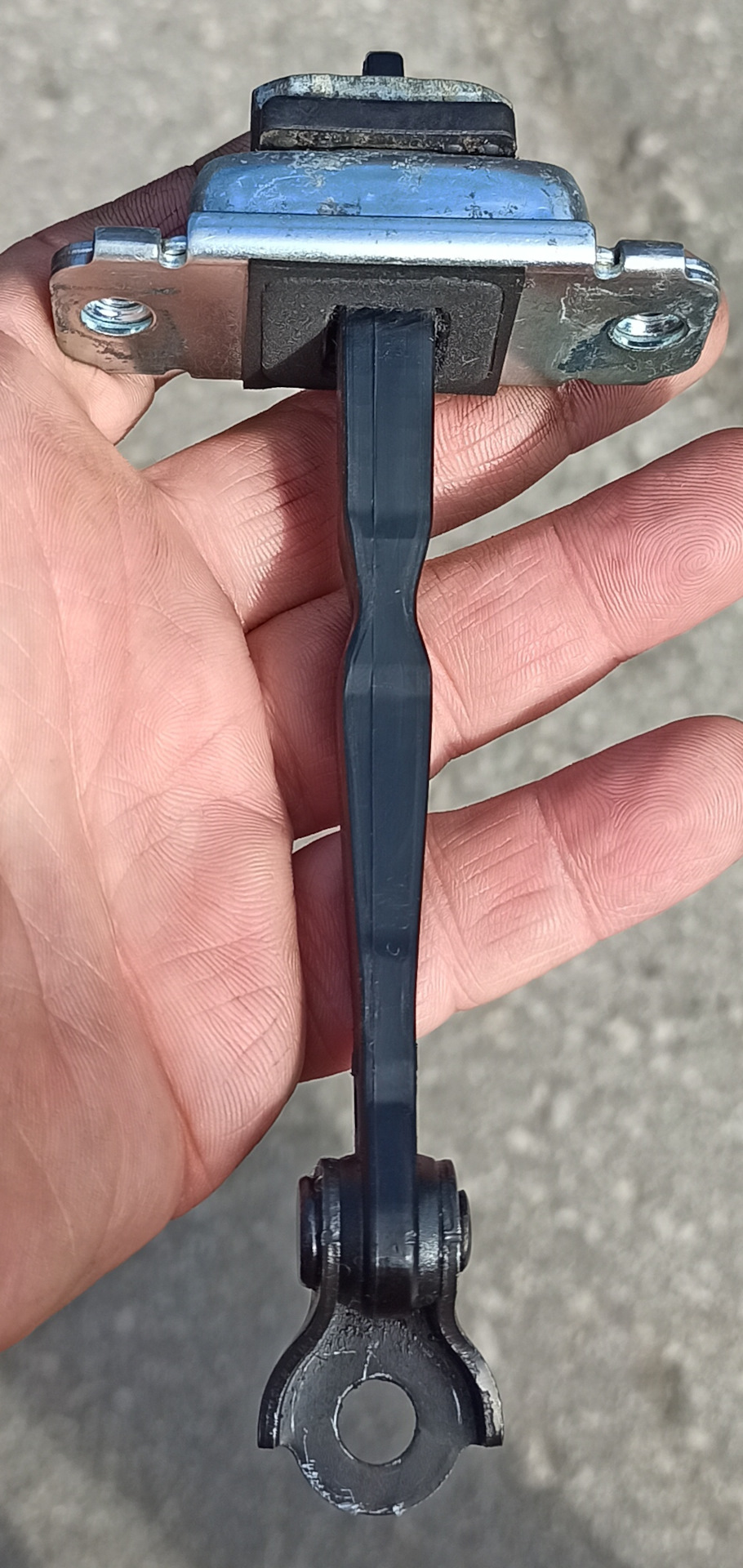

И через резиновую заглушку в районе ограничителя снимаем пациента (фотку, сожалению не сделал). Крепиться на 2х болтах на 10 и одном на 12.

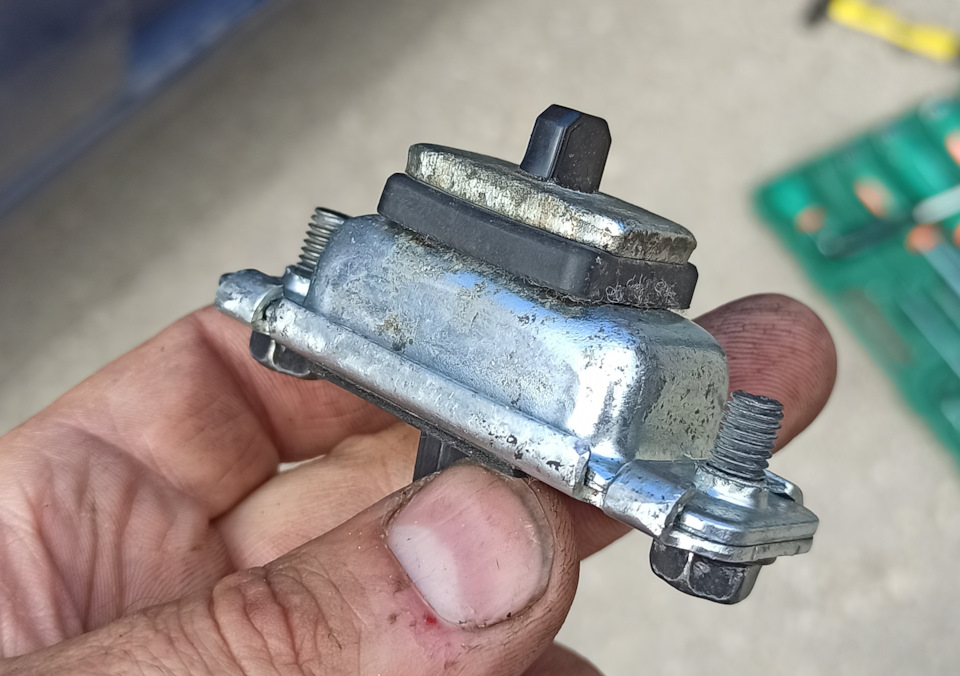

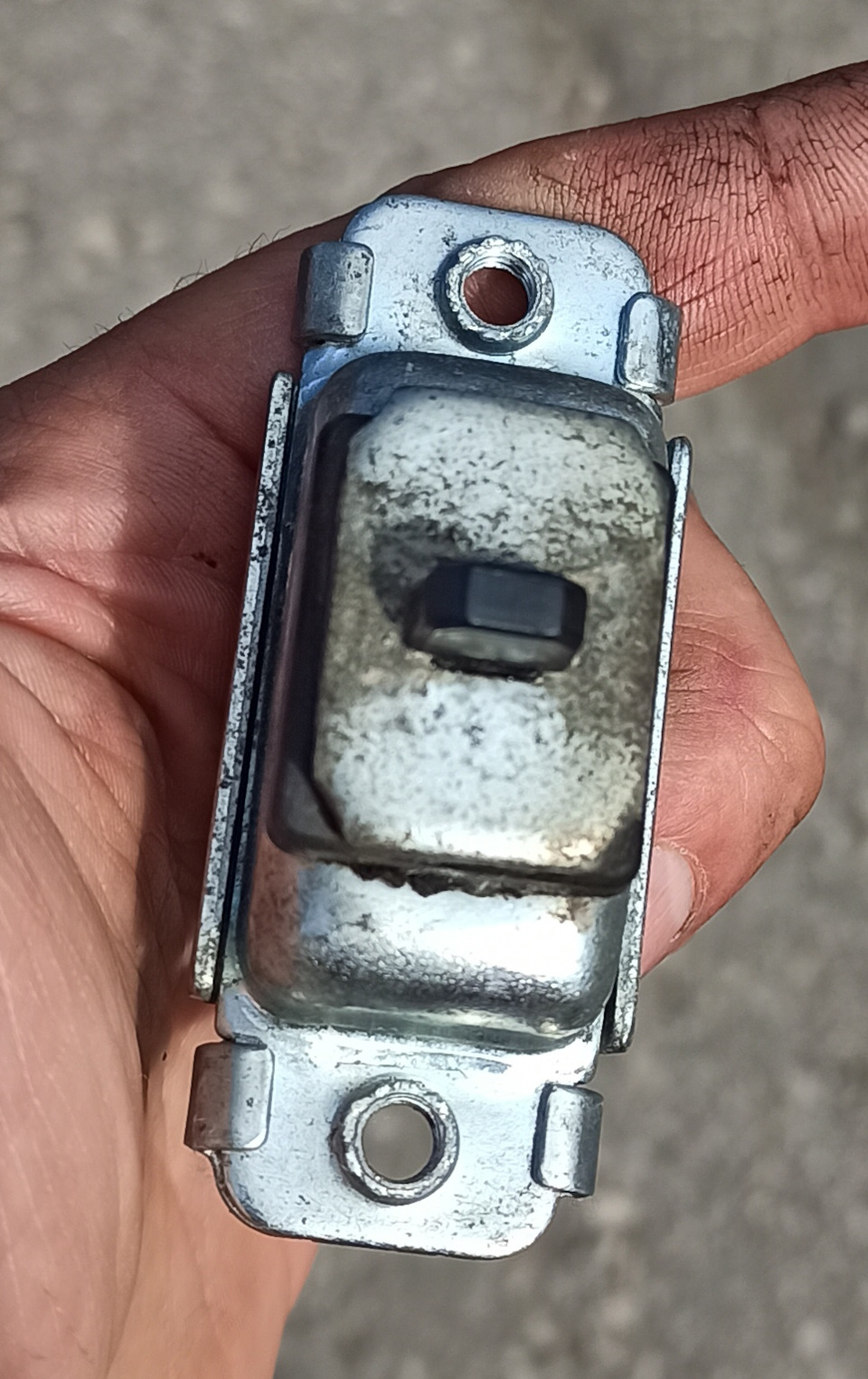

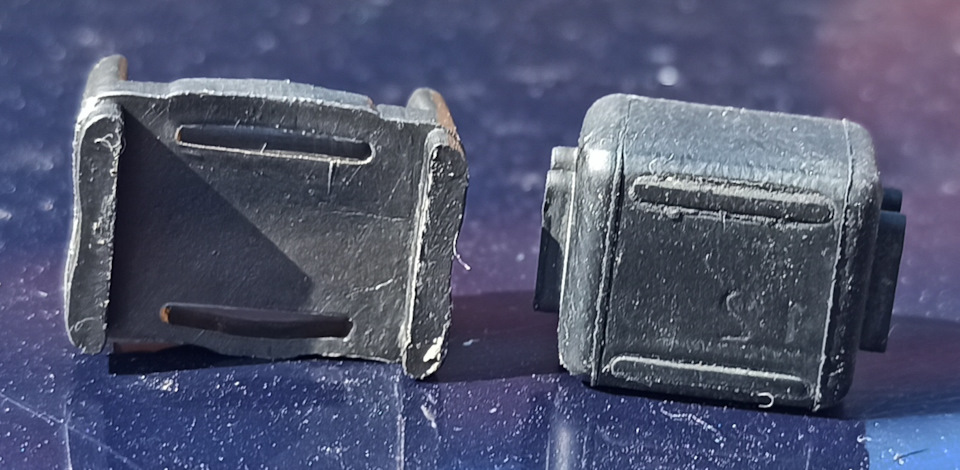

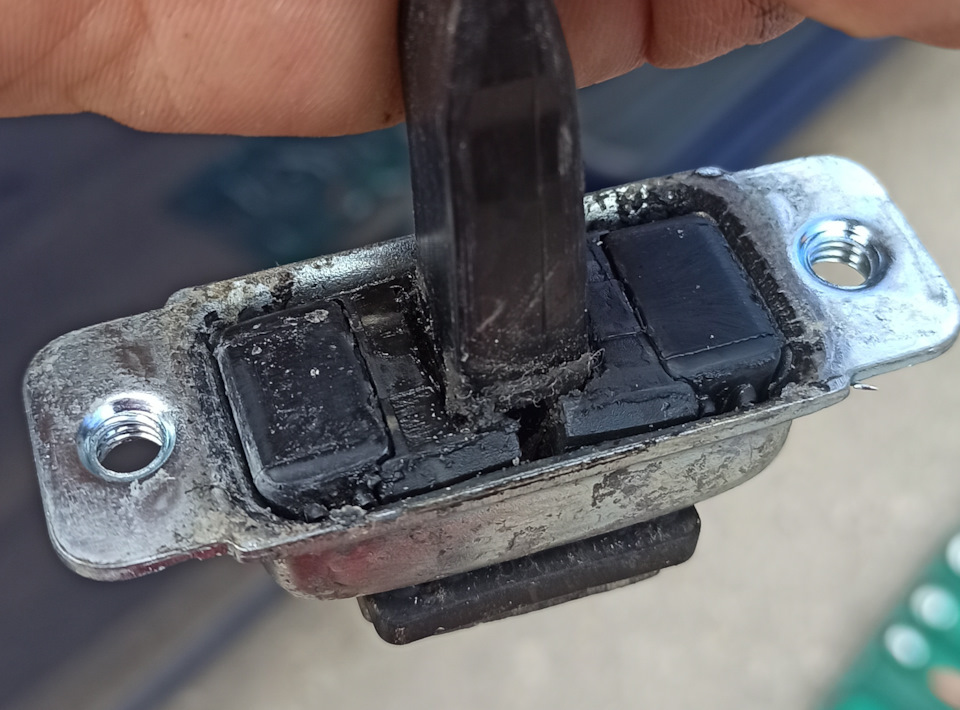

По краям расположены резиновые «кубики», между ними и штоком «виновники» проблемы. Их-то и надо извлечь и заменить.
Далее, всё промыл в уайт-спирите, оттёр грязь и продукты износа, смазал тефлоновой смазкой (аэрозолью) всю внутрянку и собрал.
С передними дверьми проблем особых не было, а вот при разборе задних ждал сюрприз.

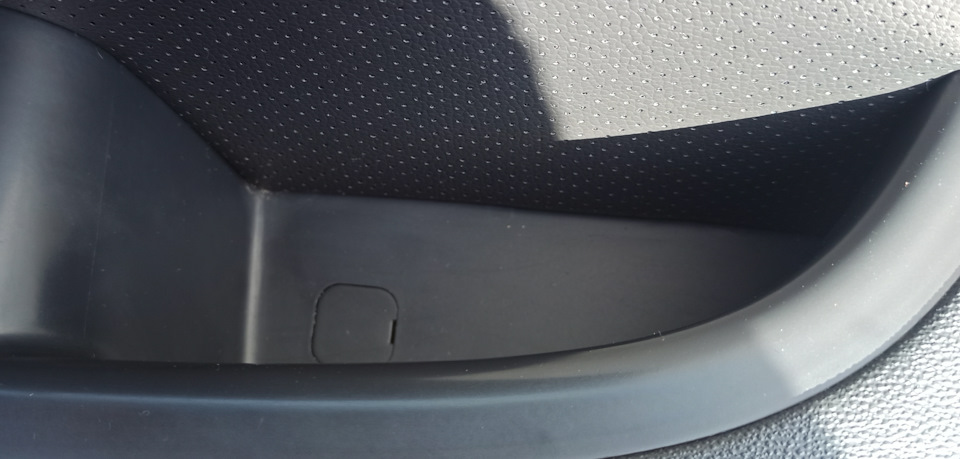

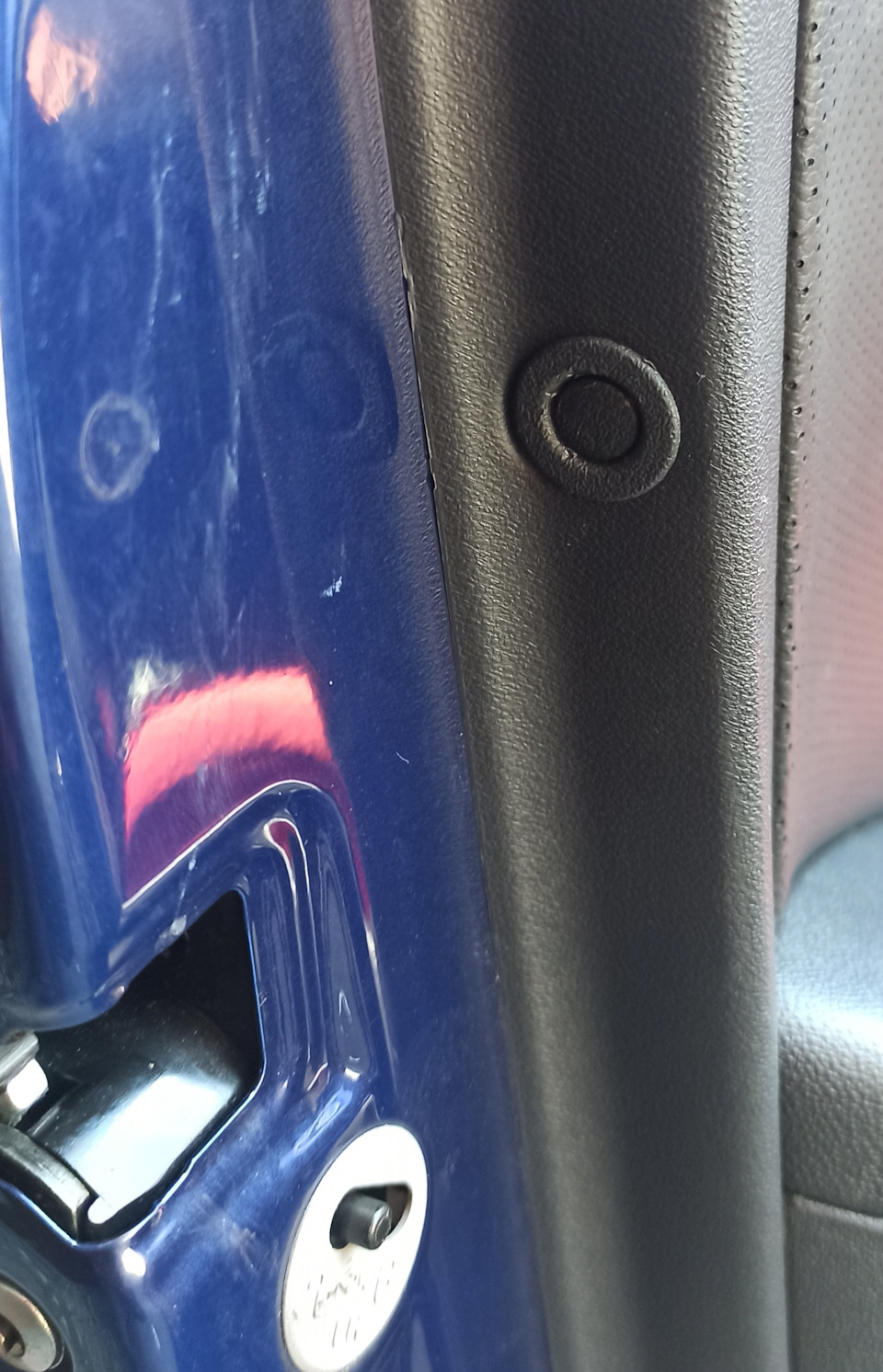

Задние дверные карты крепятся на 3х винтах. Третий расположен под заглушкой в торце дверь. Надо поддеть отвёрткой мелкую круглую хрень, чтоб добраться до головки винта.

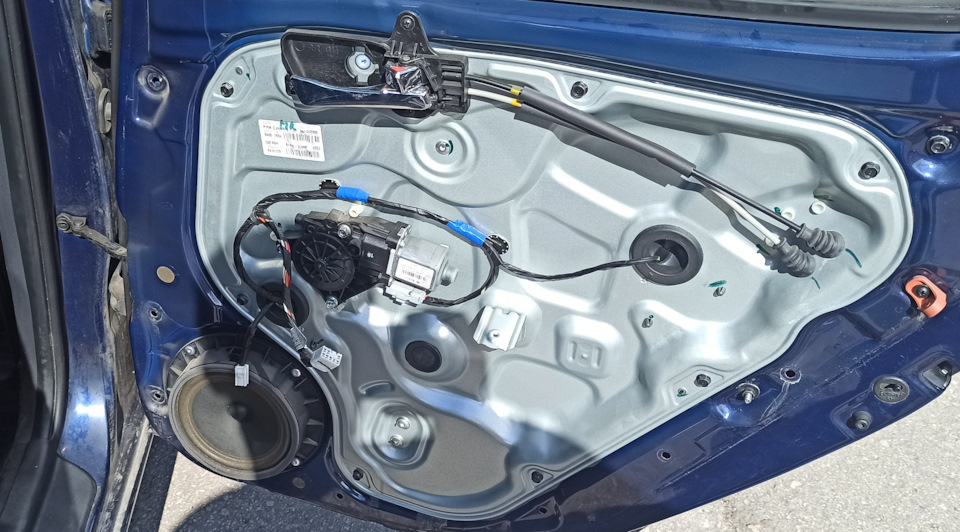

А второй сюрприз был когда снял саму карту.
Пришлось отвинчивать кучу болтов, снимать ручку, оттягивать кожух и лезть рукой чтоб снять ограничитель. Сам кожух как снимать так и не понял. То ли механизм стеклоподъёмника мешает, то ли ещё что-то. Ну да ладно.
В итоге все ограничитель были отремонтированы, штоки дополнительно смазаны сухой тефлоновой смазкой. Теперь, при открывании двери появилась приятная «тягучесть» и что самое главное — чёткая фиксация в промежуточном и открытом положении.
Снятие и установка обивки задней двери (для применения на моделе Hyundai i30)
#обивка_задней_двери #кузов #Hyundai_i30 #Хундаи_i30
Обивка задней двери
Примечание:
— Ниже описаны снятие и установка обивки в двери с левой стороны. Снятие и установка в двери с правой стороны выполняются аналогичным образом.
— Соблюдаем осторожность, чтобы не поцарапать обивку, дверную панель и другие части.
1. Открываем заднюю дверь с необходимой нам стороны. В нашем случае – левую дверь.
Внимание:
Во избежание повреждений элементов обивки, перед применением оборачиваем жало плоской отвертки клейкой лентой.
2. При помощи специального съемника для панелей или отвертки, осторожно поддеваем внутреннюю треугольную крышку задней двери, чтобы преодолеть усилие двух пластиковых фиксаторов, и затем ее снимаем.
Примечание:
Если пластиковый фиксатор стался на панели двери, то аккуратно извлекаем его специальным съемником для фиксаторов и затем устанавливаем на внутреннюю треугольную крышку задней двери.
3. При помощи специального съемника для панелей или отвертки, осторожно поддеваем пластиковую крышку винта крепления обивки двери, расположенного в рукоятке двери, чтобы преодолеть усилие фиксатора, …
…и затем ее снимаем.
4. Крестовой отверткой отворачиваем винт крепления обивки двери.
5. При помощи специального съемника для панелей или отвертки, осторожно поддеваем пластиковую заглушку винта крепления крышки внутренней ручки открытия двери, чтобы преодолеть усилие фиксатора, …
…и затем окидываем ее в сторону.
6. Крестовой отверткой отворачиваем винт крепления крышки внутренней ручки открытия двери.
7. Отводим внутреннюю ручку открытия двери и затем снимаем ее крышку, преодолев подходящим инструментом усилие фиксаторов.
8. Пальцами руки или при помощи специального съемника для панелей поддеваем обивку двери и отсоединяем десять пластиковых фиксаторов по всему периметру обивки, начиная снизу слева.
Примечание:
Вставляем инструмент как можно ближе к фиксатору, в противном случае можно повредить обивку.
9. Затем приподнимаем ….
… и отсоединяем обивку от самой двери.
10. Нажимаем на стопорный язычок и затем отсоединяем электрический разъем переключателя стеклоподъемника, расположенного в обивке двери.
11. После этого окончательно снимаем обивку двери.
12. Установка осуществляется в обратной последовательности, при этом необходимо соблюдать следующее:
Видеообзор процедуры снятия и установки обивки задней двери Hyundai i30
