Советы по выбору усилителя сигнала сотовой связи 2G/3G/4G/5G
Статья о вариантах усиления сигнала сотовой связи на различных объектах: дача, офис, склад. так же краткий обзор популярных предложений на рынке.
Существует два основных варианта усиления сотовой связи:
Первый вариант для усиления интернета 3G/4G/5G, не усиливает голосовую связь в обычном для нас формате (но можно пользоваться звонками через мессенджеры: WhatsApp, Viber, Skype, Telegram).
Второй вариант универсальный – усиливает интернет и голосовую связь, но имеет ряд ограничений (о ограничениях ниже).
Усиление 3G/4G-интернета с помощью антенны, модема и Wi-Fi-роутера
Система состоит из двух узлов: антенна на улице и модем + Wi-Fi-роутер внутри помещения.
Внешняя антенна для 3G/4G модема/роутера
4G-модем, подключенный переходниками к уличной антенне и вставленный в Wi-Fi-роутер
Как это работает? Антенна направлена в сторону предполагаемой базовой станции сотового оператора. Дальше сигнал попадает на 4G-модем с роутером, который раздает интернет путем распространения Wi-Fi сигнала. Вариант популярен среди частных мастеров по установке дачного интернета. Дешево и работает!
Wi-Fi-роутер со встроенным 3G/4G-модемом
Если брать модем и роутер отдельно, то кабель, идущий от уличной антенны, попадает на модем через переходники с тонким кабелем и очень маленькие СВЧ-разъемы TS-9 или CRC-9. Во-первых, это достаточно ощутимые потери уровня и качества сигнала, во-вторых, механически не надежно. Например, протирая пыль, вы легко можете повредить разъем на модеме, и, как следствие, придется покупать новое устройство.
Решается это просто – достаточно изначально купить роутер с уже встроенным 4G-модемом. Например, на нашем рынке продается несколько моделей роутеров компании Huawei. Без рекламы: работают отлично и разъем у них надежней – SMA.
Huawei-роутер со встроенным 4G-модемом
Почему частные мастера предлагают модем и роутер по отдельности? Ответ простой: ценовая маржа больше.
Что такое MIMO-антенна и для чего она нужна
MIMO-антенна для интернета 3G/4G
MIMO-антенна – устройство, имеющее два параллельных коаксиальных кабеля, идущих до модема/роутера. Из практики это означает, что прирост скорости интернета на прием будет от 0 до 20%, а на отдачу – 50-100%. Нужно тем, кто пользуется видеосвязью или удаленным видеонаблюдением, т.е. активно использует исходящий канал интернета. В других случаях практической пользы нет.
Параболическая антенна и антенны с высоким коэффициентом усиления
Параболическая антенна имеет высокий коэффициент усиления – обычно от 25 дБ и более. Многие потребители при выборе антенны смотрят именно на этот параметр. Однако это ошибочно, объясню почему…
Параболическая 4G-антенна с высоким КУ
Во-первых, антенна с таким высоким КУ имеет крайне узкую диаграмму направленности, и отклонение направления на 1-2 градуса уже уменьшает КУ до значений 0-3 дБ! То есть о самостоятельной установке на крыше и тем более на мачте речь уже не идет.
Диаграмма антенны с КУ=16 дБ:
Диаграмма направленности панельной антенны с КУ=16 дБ
Видно, что при отклонении в 5-10 градусов КУ сильно не меняется, а при отклонении, например, в 25 градусов КУ антенны равен почти 2 дБ.
Диаграмма антенны с КУ=27 дБ:
Диаграмма направленности параболической антенны
Видно, что при отклонении в 2-3 градуса КУ равен практически нулю.
Во-вторых, антенны с узкой диаграммой направленности (т.е. с высоким КУ) плохо ловят отраженный и рассеянный сигнал, что ощутимо уменьшает такой параметр, как качество сигнала (отношение сигнал/шум). Например, лес достаточно сильно рассеивает сигнал.
Распространение сотового сигнала в пространстве
В роутерах и модемах качество сигнала обозначается как RSRQ и SINR. А интернет в первую очередь зависит именно от качества сигнала, а не от его мощности (RSRP или RSSI).
Советы по выбору усилителя сигнала сотовой связи 2G/3G/4G/5G
Статья о вариантах усиления сигнала сотовой связи на различных объектах: дача, офис, склад. так же краткий обзор популярных предложений на рынке.
Существует два основных варианта усиления сотовой связи:
Первый вариант для усиления интернета 3G/4G/5G, не усиливает голосовую связь в обычном для нас формате (но можно пользоваться звонками через мессенджеры: WhatsApp, Viber, Skype, Telegram).
Второй вариант универсальный – усиливает интернет и голосовую связь, но имеет ряд ограничений (о ограничениях ниже).
Усиление 3G/4G-интернета с помощью антенны, модема и Wi-Fi-роутера
Система состоит из двух узлов: антенна на улице и модем + Wi-Fi-роутер внутри помещения.
Внешняя антенна для 3G/4G модема/роутера
4G-модем, подключенный переходниками к уличной антенне и вставленный в Wi-Fi-роутер
Как это работает? Антенна направлена в сторону предполагаемой базовой станции сотового оператора. Дальше сигнал попадает на 4G-модем с роутером, который раздает интернет путем распространения Wi-Fi сигнала. Вариант популярен среди частных мастеров по установке дачного интернета. Дешево и работает!
Wi-Fi-роутер со встроенным 3G/4G-модемом
Если брать модем и роутер отдельно, то кабель, идущий от уличной антенны, попадает на модем через переходники с тонким кабелем и очень маленькие СВЧ-разъемы TS-9 или CRC-9. Во-первых, это достаточно ощутимые потери уровня и качества сигнала, во-вторых, механически не надежно. Например, протирая пыль, вы легко можете повредить разъем на модеме, и, как следствие, придется покупать новое устройство.
Решается это просто – достаточно изначально купить роутер с уже встроенным 4G-модемом. Например, на нашем рынке продается несколько моделей роутеров компании Huawei. Без рекламы: работают отлично и разъем у них надежней – SMA.
Huawei-роутер со встроенным 4G-модемом
Почему частные мастера предлагают модем и роутер по отдельности? Ответ простой: ценовая маржа больше.
Что такое MIMO-антенна и для чего она нужна
MIMO-антенна для интернета 3G/4G
MIMO-антенна – устройство, имеющее два параллельных коаксиальных кабеля, идущих до модема/роутера. Из практики это означает, что прирост скорости интернета на прием будет от 0 до 20%, а на отдачу – 50-100%. Нужно тем, кто пользуется видеосвязью или удаленным видеонаблюдением, т.е. активно использует исходящий канал интернета. В других случаях практической пользы нет.
Параболическая антенна и антенны с высоким коэффициентом усиления
Параболическая антенна имеет высокий коэффициент усиления – обычно от 25 дБ и более. Многие потребители при выборе антенны смотрят именно на этот параметр. Однако это ошибочно, объясню почему…
Параболическая 4G-антенна с высоким КУ
Во-первых, антенна с таким высоким КУ имеет крайне узкую диаграмму направленности, и отклонение направления на 1-2 градуса уже уменьшает КУ до значений 0-3 дБ! То есть о самостоятельной установке на крыше и тем более на мачте речь уже не идет.
Диаграмма антенны с КУ=16 дБ:
Диаграмма направленности панельной антенны с КУ=16 дБ
Видно, что при отклонении в 5-10 градусов КУ сильно не меняется, а при отклонении, например, в 25 градусов КУ антенны равен почти 2 дБ.
Диаграмма антенны с КУ=27 дБ:
Диаграмма направленности параболической антенны
Видно, что при отклонении в 2-3 градуса КУ равен практически нулю.
Во-вторых, антенны с узкой диаграммой направленности (т.е. с высоким КУ) плохо ловят отраженный и рассеянный сигнал, что ощутимо уменьшает такой параметр, как качество сигнала (отношение сигнал/шум). Например, лес достаточно сильно рассеивает сигнал.
Распространение сотового сигнала в пространстве
В роутерах и модемах качество сигнала обозначается как RSRQ и SINR. А интернет в первую очередь зависит именно от качества сигнала, а не от его мощности (RSRP или RSSI).
Усилитель сотового сигнала GSM для дачи
Наша компания уже давно занимается усилением сигнала в загородных домах и на дачах. Мы отлично знаем о всех нюансах усиления сотового сигнала на даче, и сейчас хотим поделиться с вами существенными деталями подбора и монтажа такой системы усиления.
Решая задачу усиления сотового сигнала за городом (будь то загородный дом, дача, таунхаус или коттедж), важно учитывать следующие особенности усиления GSM сигнала:
Нужные частоты
За пределами города ретрансляторы на базовых станциях операторов сотовой связи чаще всего работают в 900 МГц диапазоне частот GSM 900. Для точного измерения воспользуйтесь услугой вызова нашего инженера. В любом случае в нашей компании вы можете вернуть оборудование, если оно вам не подошло.
Устанавливая репитер GSM 900, вы усиливаете голосовую связь и 2G-интернет.
Внимание! Если вам нужно усилить сигнал 3G, 4G, Yota вам нужно оборудование, работающее в 2000-2500 частотах!
Проще говоря: чтобы усилить сотовый сигнал для качественной голосовой связи за городом, нужен репитер и антенны, работающие в 900 частоте (имеющие индекс 900 в названии)!
Нужное направление внешней антенны
Верно направив внешнюю антенну в сторону вышки нужного вам оператора (или операторов), вы сможете поймать максимально качественный и мощный сигнал. А чем мощнее входящий сигнал, тем менее мощный нужен будет усилитель. Менее мощный = менее дорогой. Сами понимаете 🙂
В городе направление антенны практически не важно, так как площади городов густо покрыты сигналом, передаваемым сотовыми станциями операторов, расположенных чуть ли не на каждом шагу.

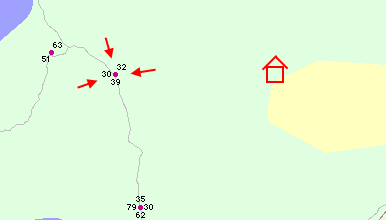

(на рисунке выше изображен скриншот карты расположения базовых станций операторов, взятой с сайта www.netmonitor.ru)
Но за пределами города, на даче, вопрос верного направления внешней антенны под час может стать решающим: если направить антенну правильно, система заработает, если ошибиться, то и мощный усилитель не сможет помочь.
Как же быть?
Чтобы гарантированно поймать наиболее хороший сигнал, воспользуйтесь нашей памяткой:
нужное оборудование
Мы определились с частотой и направлением внешней антенны.
Теперь, давайте подберем оборудование, которое бы лучше всего отвечало нужным нам требованиям.
Выбираем GSM-усилитель связи для дачи
Наша статистика говорит, что чаще всего на дачу монтируют усилитель модели Picocell 900 SXB:
На практике это означает, что с данной моделью добиться желаемого усиления GSM-сигнала на даче в некоторых случаях невозможно (слишком слабый входной сигнал на крыше, большая площадь дома).
Для установки в загородном доме мы рекомендуем усилитель модели Picocell 900 SXA :
Мощность и остальные характеристики данного репитера позволяют гарантировать получение желаемого результата в большинстве случаев.
Выбираем внешнюю антенну.
Для самостоятельной установки мы рекомендуем выбрать одну из панельных антенн: их будет проще центрировать (верно направлять).
Самые популярные модели:
Если же вы уверены в своих силах и готовы потратить достаточно времени, можете также выбрать направленную антенну – ее коэффициент усиления выше, чем у панельных, но центрирование занимает больше времени и в целом сложнее.
Выбираем внутреннюю антенну.
Отметим только, что рекомендации квалифицированного специалиста необходимы в любом случае.
Проконсультироваться с нашими инженерами вы можете, позвонив по номеру нашей горячей линии!
Руководство по выбору усилителя сотовой связи для дачи или загородного дома.
Из статьи вы узнаете, как правильно выбрать усилитель связи, чтобы максимально усилить сигнал и мобильный интернет 4G / 3G на даче или в доме.
КАК УСИЛИТЬ СИГНАЛ СОТОВОЙ СЕТИ 4G НА ДАЧЕ
Если вы хотите усилить сигнал правильно и наслаждаться скоростным 4G интернетом на даче и безупречной голосовой связью, то прочитайте статью до конца.
В статус баре телефонов имеет обозначение «Е» или «2G»
2G работает в 2-х диапазонах частот – 900 МГц (Band 8) и 1800 МГц (Band 3). Эти поколения стандартов сотовой связи смело можно назвать базовыми. Они не теряют своей актуальности с момента ввода в эксплуатацию в начале 90-х годов.
В настоящее время их главным преимуществом является наибольшая зона охвата территорий. Поэтому, несмотря на прошедшие 30 лет, никто из производителей мобильных устройств не собирается отказываться от их поддержки.
Помимо голосовой связи GSM-900 и DCS-1800, к этому поколению обычно относят стандарты мобильного интернета GPRS и EDGE (поколение 2.5G).
СОТОВАЯ СВЯЗЬ 3G
В статус баре телефонов имеет обозначение «3G», «H» или «H+»
3G (UMTS) в настоящее время в России реализуется преимущественно в диапазоне 2100 МГц (Band 1) и реже в 900 МГц (Band 8). Этот стандарт связи поддерживается большинством мобильных устройств, за исключением простых кнопочных телефонов.
К его преимуществам также можно отнести встроенную поддержку и голосовой связи, и высокоскоростного мобильного интернета.
Наибольшую теоретически возможную скорость может обеспечить HSPA+ до 42 Мбит/с: сравните с 474 Кбит/с EDGE! Именно поэтому, несмотря на свою двадцатилетнюю историю, сети 3-го поколения актуальны до сих пор. При наличии достаточных ресурсов на ближайшей базовой станции и качественного приёма сигнала этот стандарт может обеспечить большинство потребностей сотовых абонентов.
СОТОВАЯ СВЯЗЬ 4G
В статус баре телефонов имеет обозначение «4G» или «LTE»
4G (LTE) начал своё шествие по миру около 10 лет назад. За это время было разработано множество всё более продвинутых технологических релизов. Если первые сети 4-го поколения давали возможность подключения к сети Интернет на скорости до 20-80 Мбит/с, то современные мобильные устройства LTE Cat. 4 могут обеспечить соединение до 150 Мбит/с. При этом Advanced LTE (Cat. 6 и выше) в теории позволяет получить скорости до 1 Гбит/с (читайте об этом ниже).
Ввиду того, что стандарт LTE изначально разрабатывался именно как высокоскоростное мобильное Интернет-соединение, то услуги голосовой связи с его помощью ранее не предоставлялись. Однако и эта проблема со временем была решена. Большинство сотовых операторов сейчас активно внедряют технологию VoLTE. По сути это реализация IP-телефонии внутри интернет-канала, созданного через LTE.
Помимо технологического разнообразия стандартов 4G существуют также различные частотные диапазоны, на которых реализуется соединение абонентских устройств: 800 МГц (Band 20, FDD), 900 МГц (Band 8, FDD), 1800 МГц (Band 3, FDD), 2500 МГц (Band 41, TDD), 2600 МГц (Band 7, FDD), 2600 МГц (Band 38, TDD) и другие.
Я не буду здесь подробно углубляться в особенности работы разных технологических реализаций LTE. Однако для абонента я настоятельно рекомендую обращать внимание на технические возможности того или иного мобильного устройства или модема, а также на частотные разновидности соединения, которые могут обеспечить ближайшие базовые станции вашего оператора.
К основным недостаткам сетей 4-го поколения я бы отнёс:
СОТОВАЯ СВЯЗЬ 4G+
В статус баре телефонов имеет обозначение «4G+» или «LTE+»
4G+ (Advanced LTE) – это усовершенствованный стандарт LTE. По факту он и является сотовой связью 4-го поколения. Предыдущие стандарты не сертифицированы по требованиям Международного союза электросвязи.
Ключевыми особенностями 4G+ является использование агрегации двух и более частотных диапазонов для создания соединения. Например, оператор может одновременно использовать 1800+2600 МГц или 1800+2600+800 МГц. Также сюда стоит отнести добавление технологии MIMO 4х4 (антенна состоит из четырех сегментов с разной поляризацией) и ещё одной продвинутой технологии сжатия потока 256 QAM, что в совокупности и позволяет разогнать Интернет до 1 Гбит/с.
В теории всё выглядит красиво, однако на практике прирост скорости не настолько огромен и далеко не везде доступен в принципе. Выделю следующие причины:
СОТОВАЯ СВЯЗЬ 5G
В статус баре телефонов значок «5G» еще пока никто не видел
О возможности массового внедрения 5G мечтают наши госструктуры, сотовые операторы и самые прогрессивные абоненты. Его наличие значительно расширяет возможности создания Интернета вещей, использования систем дополненной реальности для дистанционной работы, обучения, телемедицины и много другого. Но, как это часто бывает с внедрением новых стандартов сотовой связи, возникает большая проблема с выбором частот для его реализации.
Все существующие частоты заняты различными телекоммуникационными системами. Высвободить их для 5G является крайне непростой и затратной задачей.
Сейчас считается, что оптимальными частотами являются 3,4—3,8 ГГц. Однако они используются Министерством обороны РФ в ракетных войсках стратегического назначения.
Если создавать сеть 5G на более высоких частотах (рассматриваются 4,8-4,99 ГГц и 27,1-27,5 ГГц), то зона действия каждой базовой станции будет ограничена радиусом от нескольких сотен метров до 1-2 км. При этом стоимость создания подобной сотовой сети в масштабе нашей необъятной страны будет просто фантастической. Использование более низких частот (например, 694-790 МГц) не позволит реализовать весь потенциал сотовой связи пятого поколения.
Таким образом, несмотря на активную поддержку 5G Минкомсвязи и такими грандами как Apple, Huawei, Samsung, LG, Motorola, использование его в ближайшие годы в России вряд ли стоит ожидать.
В КАКОМ СТАНДАРТЕ СВЯЗИ РАБОТАЮТ СОВРЕМЕННЫЕ ГАДЖЕТЫ?
Для непосвящённого пользователя частые переключения его смартфона кажутся нелогичными и мешающими нормальной связи. Кажется, что было бы хорошо, будь везде один 4G с быстрым интернетом. Но, к сожалению, не всё так просто. Это связано с несколькими основными особенностями работы сотовых сетей.
Например, у Вас в офисе сигнал LTE2600 может быть очень слабым. При этом телефон будет показывать одно-два деления уровня сигнала и трепать нервы своему обладателю, создавая обрывы соединения и пропущенные звонки. При этом телефон мог бы переключиться на присутствующий рядом хороший сигнал LTE1800 или UMTS2100 и спокойно работать на нём, но нет. В этом случае ему пришлось бы нарушить вышеприведённую логику. Выбор текущего стандарта соединения работает полностью в автоматическом режиме.
Таким образом, понять, почему Ваш гаджет сейчас работает в том или ином стандарте связи, и какие ещё есть варианты, не так просто. При этом, если Вас устраивает и качество голосовой связи, и скорость мобильного Интернета, то можете вообще не брать в голову, что и для чего. Однако раз Вы читаете эту статью, то, видимо, перед Вами есть задача улучшить качество связи, и тогда крайне желательно понять, что именно и каким способом можно улучшить.
У МЕНЯ ПЛОХО ЛОВИТ СОТОВАЯ СВЯЗЬ. С ЧЕГО НАЧАТЬ?
Итак, Вы или Ваш руководитель решили положить конец проблемам с плохим приёмом сотовых телефонов или тормозным мобильным интернетом в офисе, своей квартире или на даче.
Я рекомендую разбить поставленную задачу на 3 части:
1. СТАВИМ ТОЧКУ ОТСЧЕТА
Прежде, чем идти покупать усилитель сотовой связи для дачи, нужно обязательно посмотреть, в каком стандарте связи сейчас работают проблемные гаджеты (смартфоны, простые телефоны, планшеты, модемы, GSM-сигнализации, охранная система и т.п.).
Конечно, для каждого устройства есть свои некоторые особенности, но в целом подход должен быть простой: в том месте, где Вы хотите улучшить связь, посмотрите на значения текущего сигнала. Ниже в статье я дам подборку простых и максимально информативных способов получить эту информацию для разных устройств.
Например, Вы хотите хороший мобильный интернет на даче, но при этом в доме на телефоне горит значок «Е». Измерив частоту, Вы увидели, что это GSM-900. Соответственно, мобильный интернет работает в стандарте GPRS или EDGE. Сразу становится понятно, что установка усилителя на 900 МГц никак не поможет. Сколько 2G связь не усиливай, приемлемой для современного пользователя скорости не получить. Но не отчаивайтесь, не всё потеряно! О решении этой проблемы будет сказано далее.
Приведу другой случай. На планшете горит значок «H+». Однако уровень сигнала скачет от полной шкалы до одного деления. После измерения сигнала Вы увидели, что телефон мечется между UMTS900 и UMTS2100. При этом странички сайтов грузятся медленно и не всегда.
Для опытного специалиста эта ситуация предельно понятна: в Ваш дом залетает с улицы сигнал 3G сразу в двух частотных диапазонах 900 МГц и 2100 МГц.
UMTS900 передаётся на относительно низких частотах, и поэтому его сигнал остаётся достаточно мощным даже на большом расстоянии от базовой станции оператора. Кроме того, он хорошо проникает через стены и деревья. UMTS2100 имеет в 2,3 раза меньшую проникающую способность. Поэтому часто возникают случаи, когда абонентское устройство «перепрыгивает» с медленного и перегруженного UMTS900 на слабый UMTS2100 и обратно.
Удовольствия от пользования таким мобильным интернетом немного. Однако решение может быть достаточно несложным. Нужно тем или иным способом принять с улицы сигнал UMTS2100 и передать его нужным мобильным устройствам.
Опишу другой пример необходимости замера частоты сотового сигнала внутри здания.
Бывает так, что до некоторых сотрудников в офисе далеко не всегда можно дозвониться: телефон постоянно недоступен для приёма звонков. При этом сотрудник получает SMS о том, что его набирали, но сам прекрасно до всех дозванивается.
Такой симптом характерен в тех случаях, когда телефон цепляется за такой слабый LTE-сигнал, что принять звонок не может. Однако, как только пользователь сам хочет кому-нибудь позвонить, тогда телефон быстренько переключается на более мощный канал 3G и прекрасно выполняет звонок. После этого согласно запрограммированным приоритетам устройство опять возвращается на слабый LTE.
2. ЧТО И ГДЕ ЛОВИТЬ?
Второе, с чем нужно разобраться – это выяснить, какой сигнал возможно поймать непосредственно около Вашего дома. Выполняется эта процедура примерно теми же методами, что при измерении внутри дома.
Обычно имеет смысл измерять наличие того или иного сигнала на улице в верхней части дома. Часто именно здесь наилучший обзор для поиска нужного сигнала. Однако, если даже на крыше ничего хорошего найти не удалось, тогда отправляйтесь в прогулку по округе. Вполне возможно, Вам удастся найти хороший сигнал в нескольких сотнях метров от дома и потом, заполучив усилитель сотовой связи для дачи, усилить именно его.
Для более продуктивного поиска дам несколько рекомендаций:
3. АНАЛИЗИРУЕМ ПОЛУЧЕННЫЕ ЗАМЕРЫ
Ключевое правило для усиления сотового сигнала достаточно просто для понимания: усилить можно только тот сигнал, который есть где-то в ближайшей округе или на крыше дома. Если нужный Вам сигнал, например, 3G, начинает ловиться только через несколько километров за лесом, то я не рекомендую тратить своё время и деньги. Проверьте сигнал других операторов.
Из этого правила прямо вытекает следующая рекомендация: с какой стороны дома нужный Вам сигнал сильнее, в ту сторону и должна быть направлена антенна. Исключения из этой рекомендации бывают при установке системы усиления с репитером.
Дело в том, что у репитера очень большое усиление (примерно в 10 раз больше, чем у пассивной антенны), и его уличную антенну нельзя направлять на близко стоящую базовую станцию оператора. Подробнее этот вопрос обсудим ниже.
4 ПРОСТЫХ СПОСОБА ИЗМЕРИТЬ СИГНАЛ
Однако далеко не все производители модемов предоставляют своим покупателям возможность увидеть рабочий частотный диапазон. Поэтому, прежде чем покупать модем, убедитесь, что производитель предоставляет эту информацию в панели управления. В противном случае для проведения корректных измерений придётся подбирать одну из программ (Mobile Data Monitoring Application (MDMA), WlanExpert UMTS и др.), или можно попробовать установить одну из возможных прошивок для модема от сторонних производителей.
Приведу пример отображения информации для измерения сотового сигнала для модема Huawei E8372h-153 с модифицированной прошивкой HiLink E8372h-153_Update_21.328.03.00.00_M_AT_05.10 ( https://4pda.ru/forum/index.php?showtopic=678549&st=960#entry52403477 ).
Соответственно, в данной конкретной ситуации можно сделать такие базовые выводы:
ТАБЛИЦА РАСШИФРОВКИ ТЕХНИЧЕСКИХ ПАРАМЕТРОВ СОТОВОЙ СЕТИ
ARFCN, UARFCN, EARFСN – номер частотного канала. По нему можно определить частотный диапазон сигнала (см. таблицу ниже).
Band – номер частотного диапазона (см. таблицу ниже).
