Советские боевые «Козлы» ГАЗ-69: штабные, артиллерийские, противотанковые и не только
В наследство от РККА послевоенной Советской армии досталась лёгкая командирская машина ГАЗ-67Б, но ещё за семь лет до прекращения её выпуска на Горьковском автозаводе разрабатывали принципиально новый автомобиль ГАЗ-69, выпускавшийся затем в нескольких исполнениях вплоть до систем запуска противотанковых ракет.
Хорошо известный советский джип ГАЗ-69 с народными прозвищами «Козёл» или «Бобик» положил начало установкам на новых вездеходах различного облегчённого возимого или навесного войскового оборудования. Вместе с тем в октябре 1947-го его первый прототип «Труженик» официально создавался для сельского хозяйства. Правда, в секретном техническом задании он носил совершенно иное наименование — тягач батальонных орудий и миномётов. За следующие два года появились ещё четыре опытных образца ГАЗ-69-76 с цельнометаллическими кузовами и характерными вырезами в откидном прямоугольном тенте, получившие индекс АТК-Л-69 — артиллерийский тягач колёсный лёгкий.

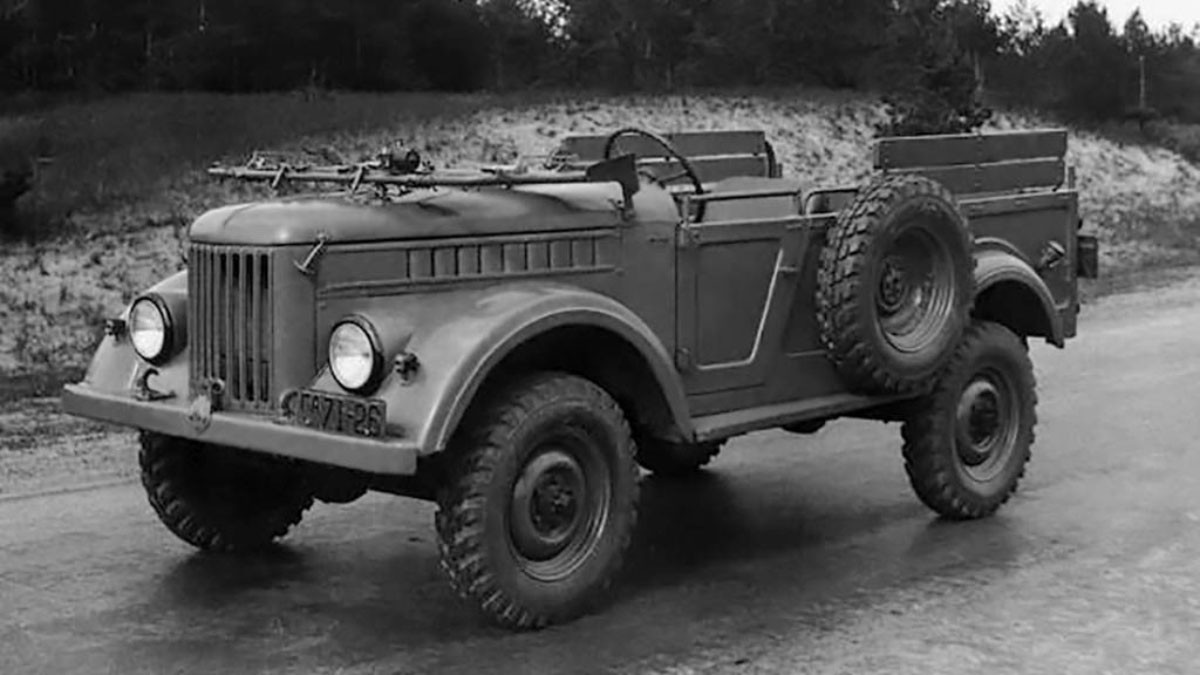

Опытный образец ГАЗ-69 с полукруглыми вырезами в тенте. 1948 год

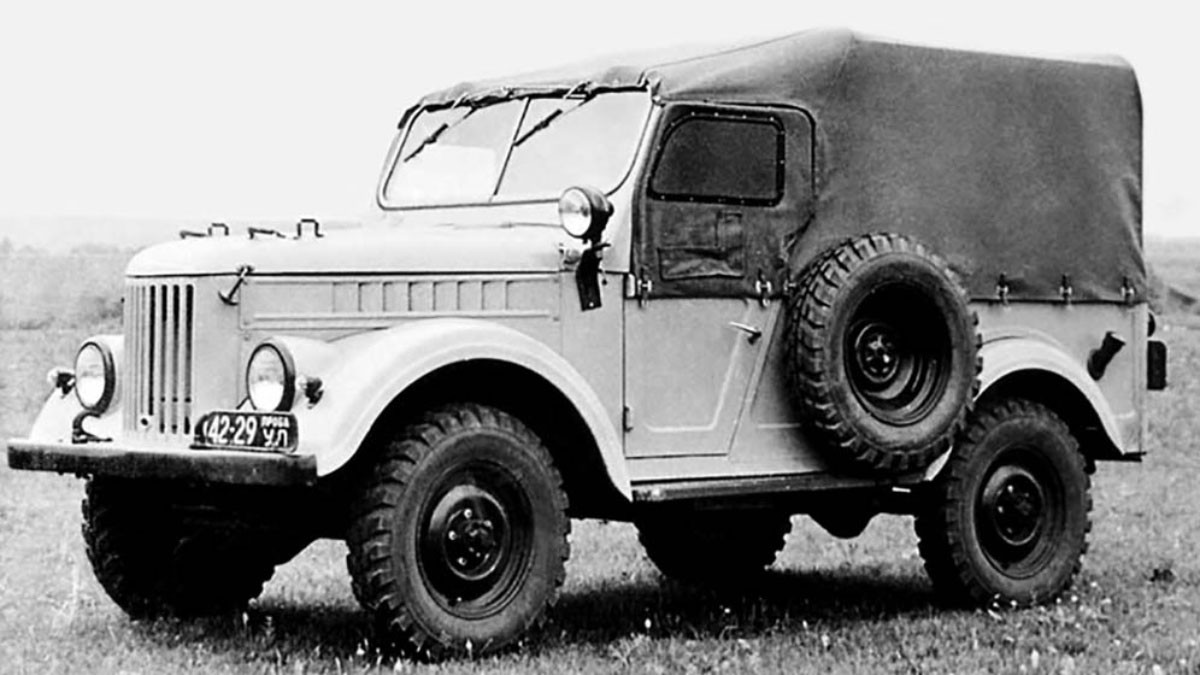

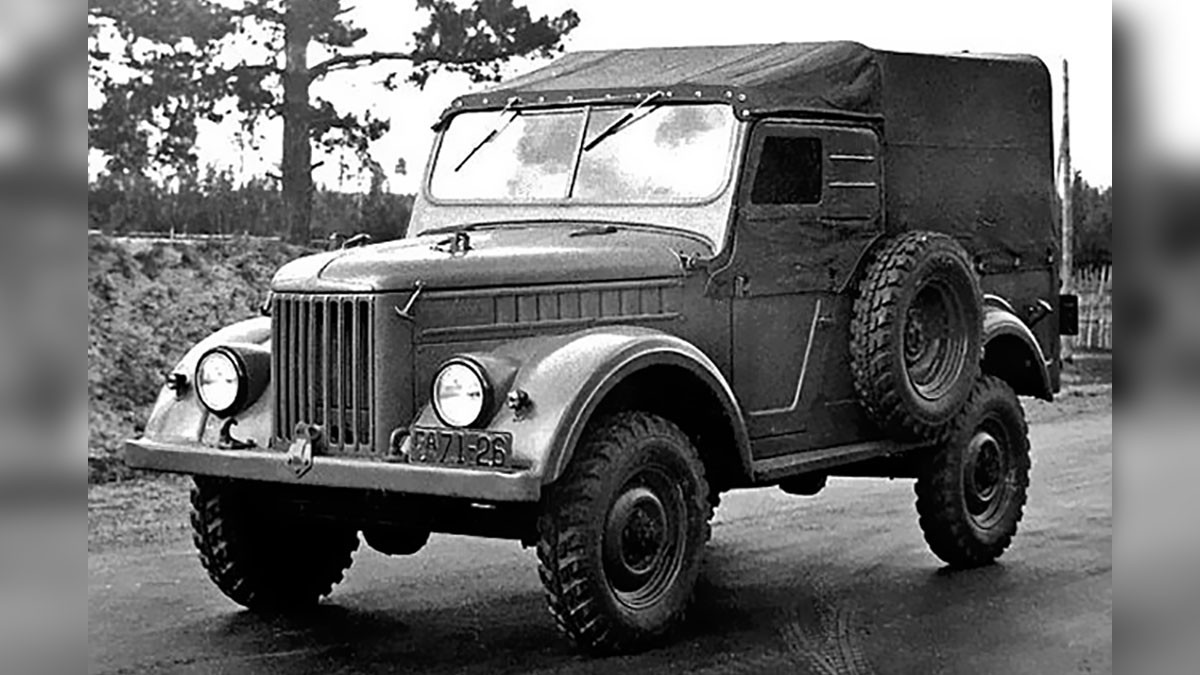

Один из первых четырех прототипов с глухими боковинами моторного отсека
В 1951 году были проведены государственные испытания доработанных военных машин ГАЗ-69 на шинах типа ёлочка в сцепе с лёгкими пушками. В ходе испытаний был снят кинофильм, который продемонстрировали И. В. Сталину, что предопределило дальнейшую успешную судьбу автомобиля и способствовало скорому принятию его на вооружение.
Упрощенный предсерийный вариант ГАЗ-69-76 образца 1951 года
Осенью 1953-го развернулось мелкосерийное изготовление машин ГАЗ-69 с усиленной лонжеронной рамой, 52-сильным движком от легковушки М-20 «Победа» и трёхступенчатой коробкой передач с двухступенчатой раздаточной. К новинкам относились карданные валы с игольчатыми подшипниками, мосты с шариковыми шарнирами равных угловых скоростей и полуэллиптические рессоры с гидроамортизаторами двойного действия. В открытом двухдверном кузове с двумя передними сиденьями и двумя задними продольными скамейками размещалось до девяти человек. Там размещали также грузы массой до 500 килограммов и монтировали спецнадстройки. Впервые ГАЗ-69 был представлен на военном параде 7 ноября 1953 года.
Серийный армейский ГАЗ-69 с боковой «запаской» и поднятым тентом

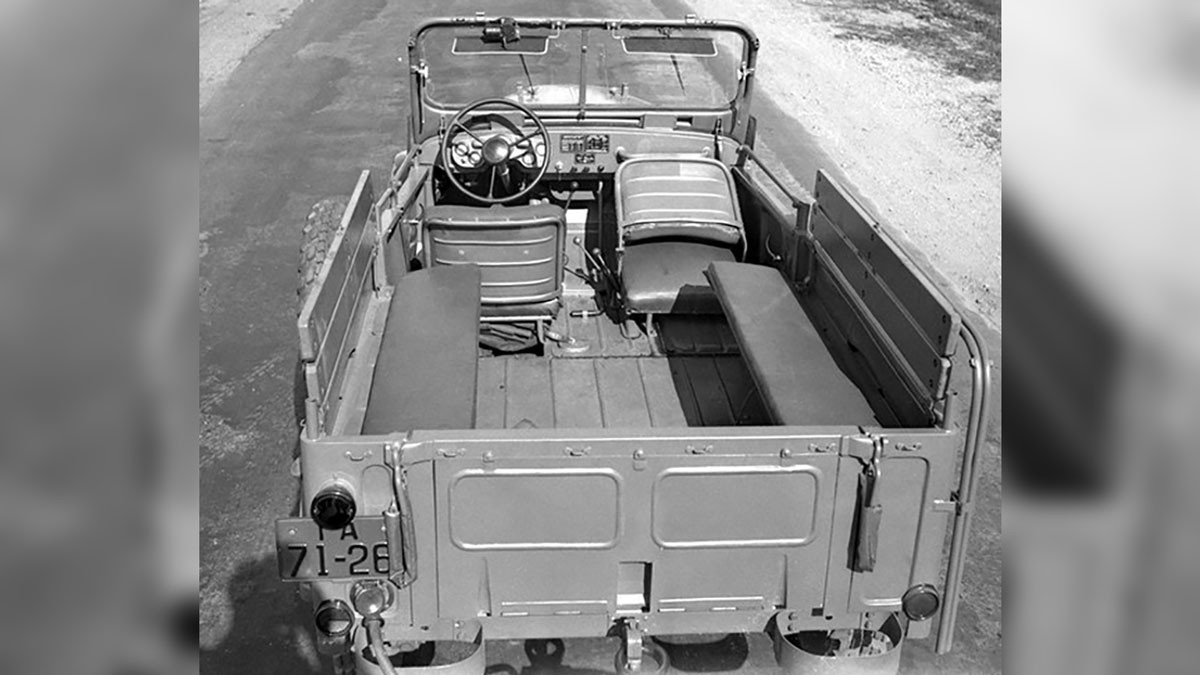

ГАЗ-69 с откидным лобовым окном и задними продольными сиденьями
Испытания автомобиля ГАЗ-69 с одноосным прицепом ГАЗ-704 на местности

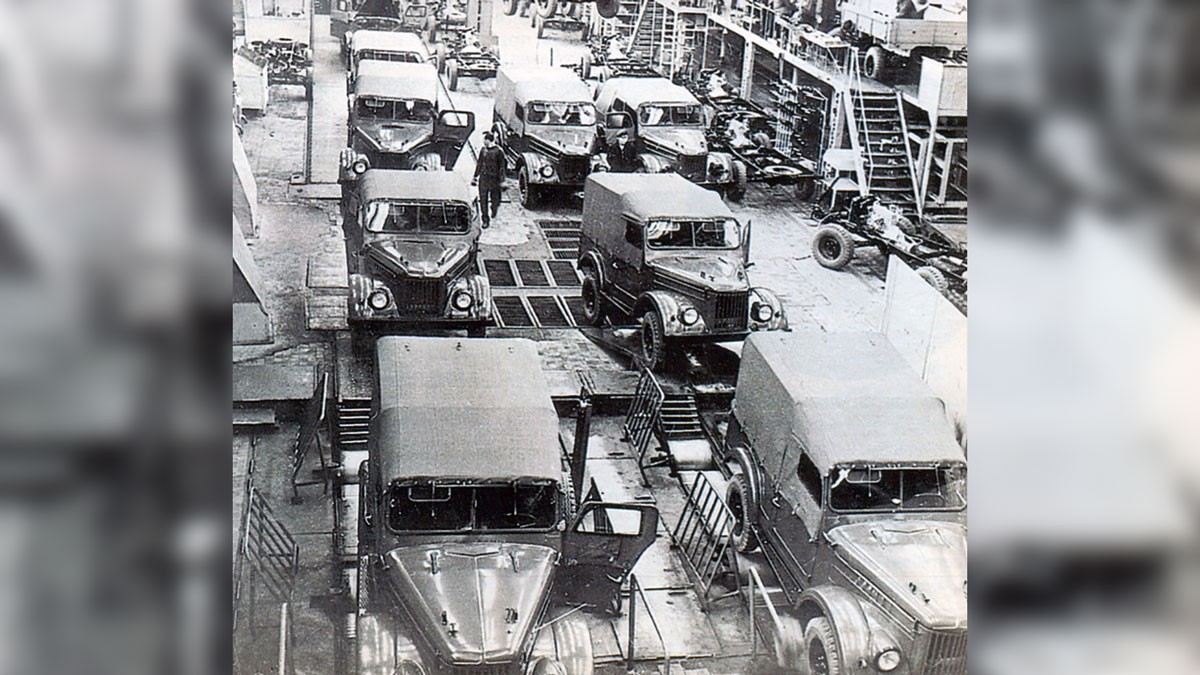

В 1955-м серийный выпуск ГАЗа-69 был переведен на Ульяновский автозавод, который в 60-е перешёл на обновленный вариант ГАЗ-69М с 65-сильным двигателем М-21Г от фургона УАЗ-450 с новым радиатором для охлаждения масла и маскировочными фарами. Версии 69Э и 69МЭ с экранированным электрооборудованием служили в основном в войсках связи.
Доработанный ГАЗ-69М ульяновской сборки для Советской армии (архив 21 НИИЦ)
Автомобиль ГАЗ-69M на съезде старинной военной автотехники. На заднем плане – ГАЗ-69АМ (фото автора)
В 1969-1972 годах в Ульяновске выпускалась последняя серия ГАЗ-69-68 с 70-сильным мотором М-21В от грузовичка УАЗ-452, механизмом отключения переднего привода и упрочнёнными ведущими мостами. Внешне эти машины отличались тентом с двумя небольшими боковыми окошками.
Вторично модернизированный грузопассажирский автомобиль ГАЗ-69-68
Уже в первые годы выпуска автомобили семейства ГАЗ-69 превратились в основные лёгкие многоцелевые машины Советской армии. Их поставляли в государства Варшавского договора и в армии многих соседних и дальних стран.
С 1953 года, параллельно с моделью ГАЗ-69, выпускался вариант ГАЗ-69А для эксплуатации в сельском хозяйстве, который также сыграл важную роль в военном деле. От своего старшего брата он отличался четырёхдверным кузовом с двумя рядами сидений, задним багажным отсеком с запасным колесом и скошенной частью брезентового тента.

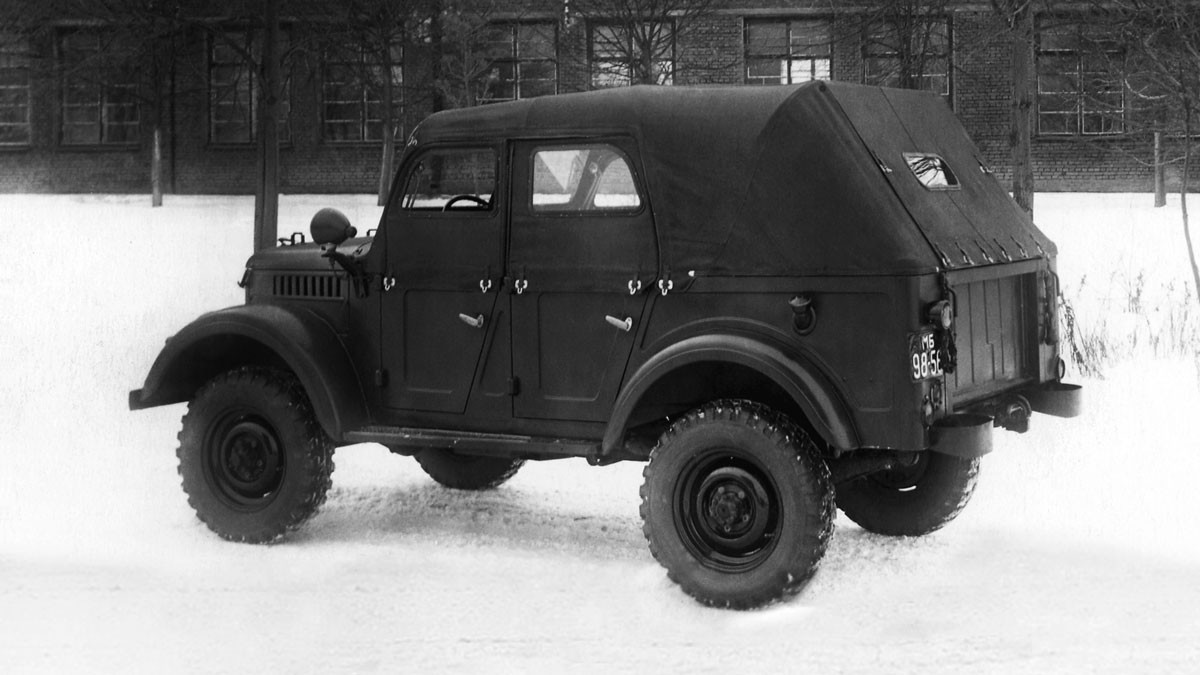

Пятиместный военный вариант ГАЗ-69А с тентованным кузовом

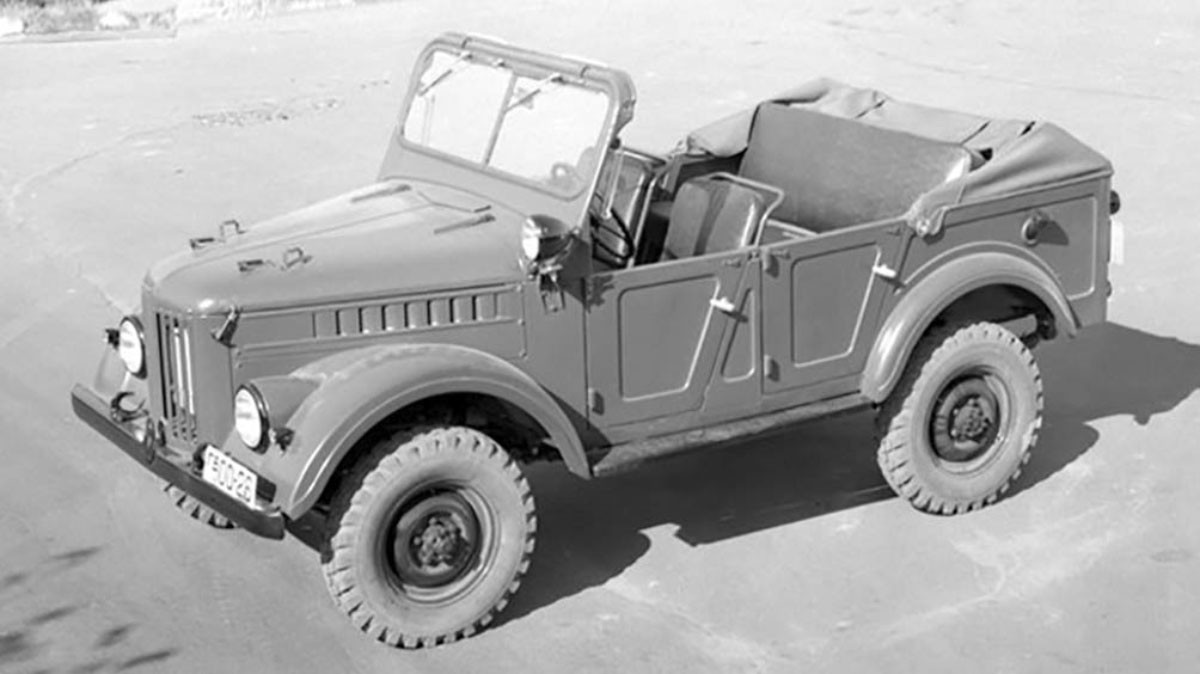

Вид сверху на цельнометаллический кузов ГАЗ-69А с опущенным тентом. 1951 год
Его общая конструкция и параметры менялись параллельно с развитием базовой машины ГАЗ-69, а экранированные версии получали индексы 69АМ и 69А-68 соответственно.
Штабные автомобили ГАЗ-69А на военном параде на Красной площади. 1 мая 1958 года
Автомобили ГАЗ-69А/АМ состояли на вооружении СССР как командирские автомобили, традиционно возглавлявшие военные парады. В братских странах они служили многоцелевыми, штабными и парадными машинами, а также применялись для фельдъегерской связи.
Советский джип ГАЗ-69А в румынской армии на праздновании Дня освобождения. 1964 год
Военное оснащение на шасси ГАЗ-69
В Советском Союзе представители 69-го семейства с различными надстройками и вооружением исполняли штабные и парадные функции, служили для перевозки небольших подразделений, боеприпасов и мелких грузов, а также буксировали артиллерийские системы массой до 800 килограммов.
Автомобиль ГАЗ-69А во главе колонны Воздушно-десантных войск на параде в Ленинграде. 1958 год
Штабная машина ГАЗ-69А из состава группы Советских войск в Германии
Автомобили ГАЗ-69 с прицепными зенитными пушками на военных маневрах. 1955 год
Для доставки раненых в задней части кузова оборудовали двухъярусные носилки на четырёх человек. Машины с лёгкими радиостанциями и спецсигналами часто применяли в качестве патрульных машин Военной автоинспекции (ВАИ).
На московском параде автомобили ГАЗ-69 с личным составом ВДВ. 7 ноября 1957 года
На вооружении Воздушно-десантных войск состояли авиадесантируемые варианты машин ГАЗ-69 с демонтированными окнами и выступавшими внешними деталями, а доработанные версии доставляли транспортными самолётами и вертолётами. Прочие автомобили этого поколения оснащались средствами связи и разведки, пулемётами разных калибров, зенитным вооружением и ракетными системами.
Специальный облегченный авиадесантируемый вариант автомобиля ГАЗ-69 в ГДР
В Чехословакии на ГАЗ-69М монтировали штабной пункт ПВО для управления спаренными зенитными системами на грузовиках Praga V3S. В ГДР на ГАЗ-63АМ устанавливали 12,7-мм пулемёты и небольшие радиолокационные комплексы. В вооруженных силах дальних стран ГАЗоны служили базой 82-мм миномётов, безоткатных орудий и лёгких пушек.
ГАЗ-69АМ с крупнокалиберным пулеметом ДШК в Народной армии ГДР
Ниже приводим краткие сведения по наиболее распространенным и известным военным исполнениям машин семейства ГАЗ-69.
Мобильный топопривязчик базировался на специально подготовленном автомобиле ГАЗ-69Т и представлял собой комплекс топографической аппаратуры для непрерывного определения координат воинских подразделений, дорог и отдельных объектов, а также прокладки путей сообщения и переноса их на местность.
Модернизированная топографическая машина ГАЗ-69ТГМ с расширенной комплектацией
Машина ГАЗ-69РХ радиационной и химической разведки в польской армии
Лёгкая ламповая коротковолновая радиостанция Р-104М «Кедр» с собственными аккумуляторами обеспечивала двухстороннюю радиосвязь с различными объектами на ходу или на стоянке. Она размещалась поперечно в заднем отсеке автомобиля ГАЗ-69-68Э, а сложенная телескопическая антенна крепилась на правой боковине кузова.
Автомобиль ГАЗ-69-68Э с радиостанцией Р-104АМ в вооруженных силах Финляндии
Лёгкие радиостанции Р-125 «Алфавит» обеспечивали радиосвязь между командирами частей и начальниками различных служб Сухопутных войск. Всё оборудование было смонтировано за передними сиденьями машин ГАЗ-69Э/МЭ. Радист размещался на поперечной скамейке, одну или две штыревые антенны крепили на кронштейнах с левой стороны кузова.
Командно-штабная машина с радиостанцией Р-125М на шасси ГАЗ-69МЭ (архив 21 НИИЦ)
Внутреннее оснащение мобильной радиостанции Р-125М «Алфавит» в Народной армии ГДР
Секретный радиопеленгационный комплекс «Орел-Д», известный как «Луч-1», базировался на закамуфлированном шасси ГАЗ-69 с жёстким кожухом и брезентовой обшивкой вместо тента. Вращавшийся пеленгатор обеспечивал перехват радиосигналов на ходу или на стоянке в любое время суток.
Лёгкий радиопеленгатор «Орел-Д» с упрочнённым верхом кузова. 1965 год
Аэродромный пусковой агрегат АПА-12 применялся для запуска двигателей лёгких летательных аппаратов, проведения их обслуживания и питания электрических систем. Его основой являлось специальное шасси УАЗ-917, которое от серийного ГАЗа-69 отличалось наличием коробки отбора мощности, отдельной двухместной кабиной и кузовом с задней откидной крышкой, под которой находились генератор, аккумуляторы и контрольно-измерительные приборы.
Аэродромный пусковой агрегат АПА-12 на шасси УАЗ-917. 1962 год
Первый советский лёгкий дорожный миноискатель ДИМ с поисковым индукционным сканирующим устройством на переоборудованном шасси ГАЗ-69 служил для прокладки путей передвижения военных колонн, механизации поиска и обнаружения различных видов мин на больших территориях или на глубине до 70 сантиметров. Рабочие системы были подвешены в передней части рамы автомобиля и состояли из рычажно-пружинной подвески, двух управляемых колёс и шести поддерживающих роликов. Интересной особенностью машины было дополнительное правое рулевое колесо для оператора, управлявшего положением миноискателя.
Дорожный индукционный миноискатель ДИМ на автомобиле ГАЗ-69 в польской армии
Макет миноискателя ДИМ в Музее артиллерии, инженерных войск и войск связи в Санкт-Петербурге (фото автора)
Пусковая установка 2П26 «Шмель» на шасси ГАЗ-69М в Музее артиллерии и инженерных войск (фото автора)
Она снабжалась двухместной кабиной с бронированной задней стенкой и повышенным расположением брезентовой крыши. В задней секции рамы с высоким складным тентом помещалась артиллерийская часть с направляющими для ракет с дальностью стрельбы до двух километров. В кабине рядом с водителем на особом сиденье, обращённом спинкой против движения, размещался оператор-наводчик, управлявший ракетами посредством двухпроводной линии связи.
Мобильные противотанковые системы «Шмель» на военном параде в Египте
Подготовка к запуску управляемых реактивных снарядов массой по 22,5 килограмма
В 1966 году эту систему сменил комплекс «Малютка» на колёсной бронемашине.
На заглавной фотографии – пусковая установка «Шмель» на шасси ГАЗ-69 для запуска противотанковых реактивных снарядов в экспозиции Военно-историческом музее артиллерии, инженерных войск и войск связи в Санкт-Петербурге.
Иностранные корни, предпусковой подогреватель и жесткий верх: мифы и факты про ГАЗ-69
Эту машину хорошо знают, помнят и даже ностальгически любят водители старшего поколения, многие из которых сегодня за руль уже не садятся. А вот более молодые автомобилисты с ГАЗ-69 «вживую» дела практически не имели, что и послужило причиной возникновения забавных мифов, связанных с историей разработки и конструктивными особенностями легендарного «козлика». Сегодня мы попробуем разобраться в наиболее интересных, но не бесспорных утверждениях про ГАЗ-69.
Б ытует мнение, что советские внедорожники создавались не просто с оглядкой на иностранные прототипы – инженеры наших заводов чуть ли не делали опытные образцы на чужой раме. В разговорах неизменно фигурируют американские джипы тех лет (Willys MB), а также Land Rover.
|

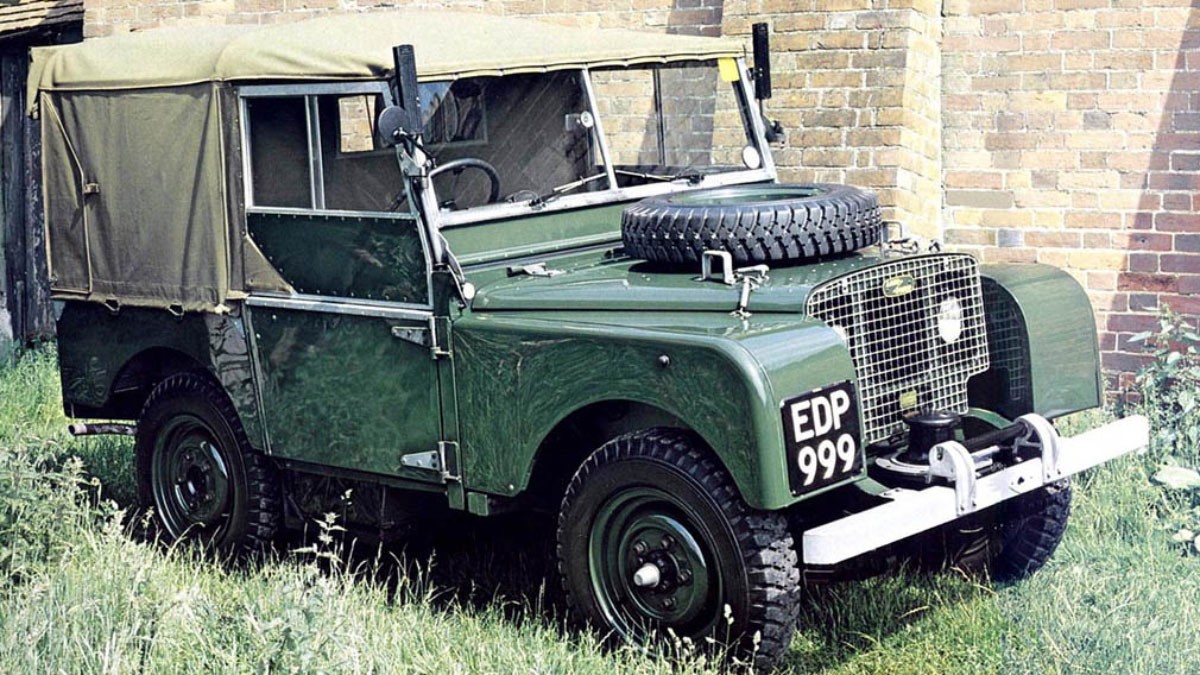

| Британский внедорожник появился практически в то же время, что и «газик». Эти машины роднила скорее концепция, чем дизайн или техника |
Ошибочность такого мнения разбивается о документ, с которого на ГАЗе и занялись всерьез новой моделью. Ведь постановление Совета министров СССР №1118-325 и последовавший за ним приказ Министерства автомобильной и тракторной промышленности №34 предписывали горьковским инженерам создать новый автомобиль при значительной унификации с ГАЗ-20 «Победа», включая двигатель и многие узлы трансмиссии и ходовой части. По сути, рамный внедорожник должны были построить на компонентах легковушки — конечно, за исключением агрегатов полного привода.
Поэтому не только мотор с коробкой передач, но и рулевой механизм, амортизаторы, тормоза, оптика и аккумулятор для этой машины были взяты от серийных советских легковых автомобилей и грузовиков.
Более того, не наш «газик» имел иностранный прототип, а наоборот — автомобиль зарубежного производства был создан на базе ГАЗ-69! Ведь в 1957 году техническую документацию по ГАЗ-69 без приобретения лицензии передали в Румынию на завод IMM, а в 1962-м — в Северную Корею. Правда, в румынских внедорожниках стояло «чужое сердце» — бензиновый 50-сильный двигатель MAS.

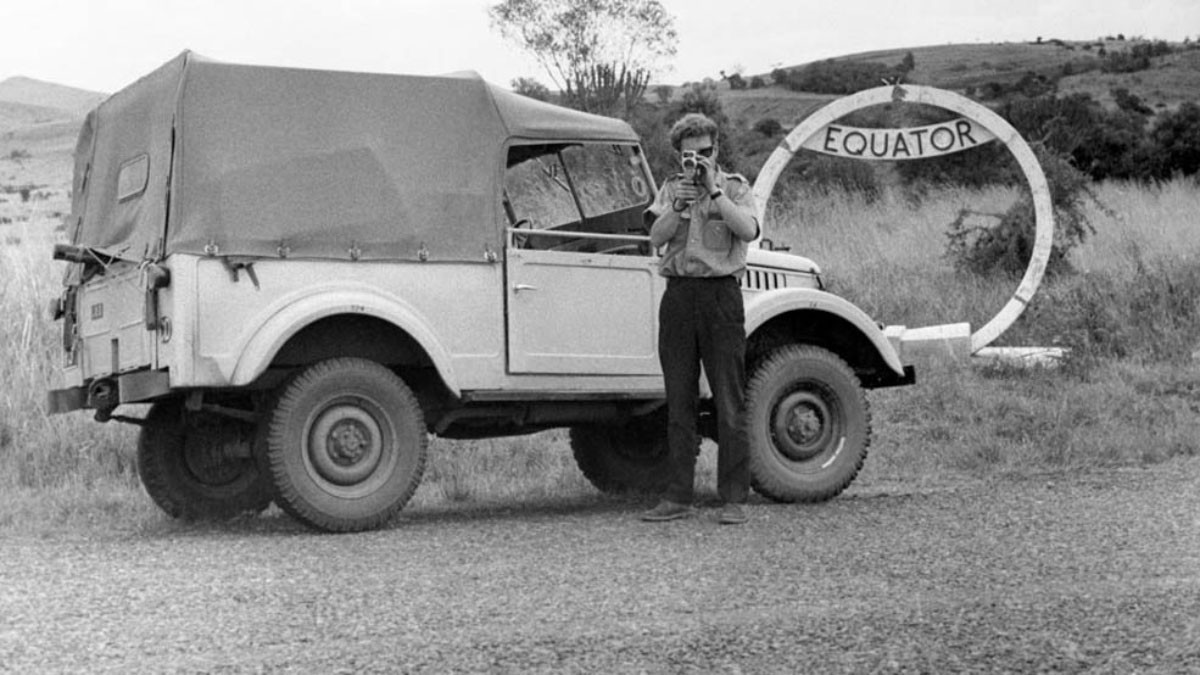

Выпустив за два с небольшим года всего 2 000 экземпляров, румыны в 1959 году создали модернизированный автомобиль с индексом М59, отличавшийся от «козлика» четырехступенчатой коробкой передач и другими мостами. Еще спустя пять лет, в 1964-м, машина получила более мощный верхнеклапанный мотор. Интересно, что румынские нелицензионные копии даже конкурировали c советским исходником на некоторых внешних рынках, ведь ГАЗ-69 экспортировался в более 50 стран мира! ARO-M461 выпускался вплоть до 1975 года, на пару лет пережив свой оригинал из СССР.
ГАЗ-69 был задуман как в качестве лёгкого транспорта для военнослужащих, так и для работников сельского хозяйства, геологов и государственных служащих, работающих в сельской местности. Не случайно ведь опытные образцы носили название «Труженик», которое на серийных автомобилях почему-то не прижилось. Вскоре после начала производства в 1953 году «целевая аудитория» смогла оценить внедорожный потенциал, который вызывал уважение у каждого, испытавшего небольшую машину в деле.

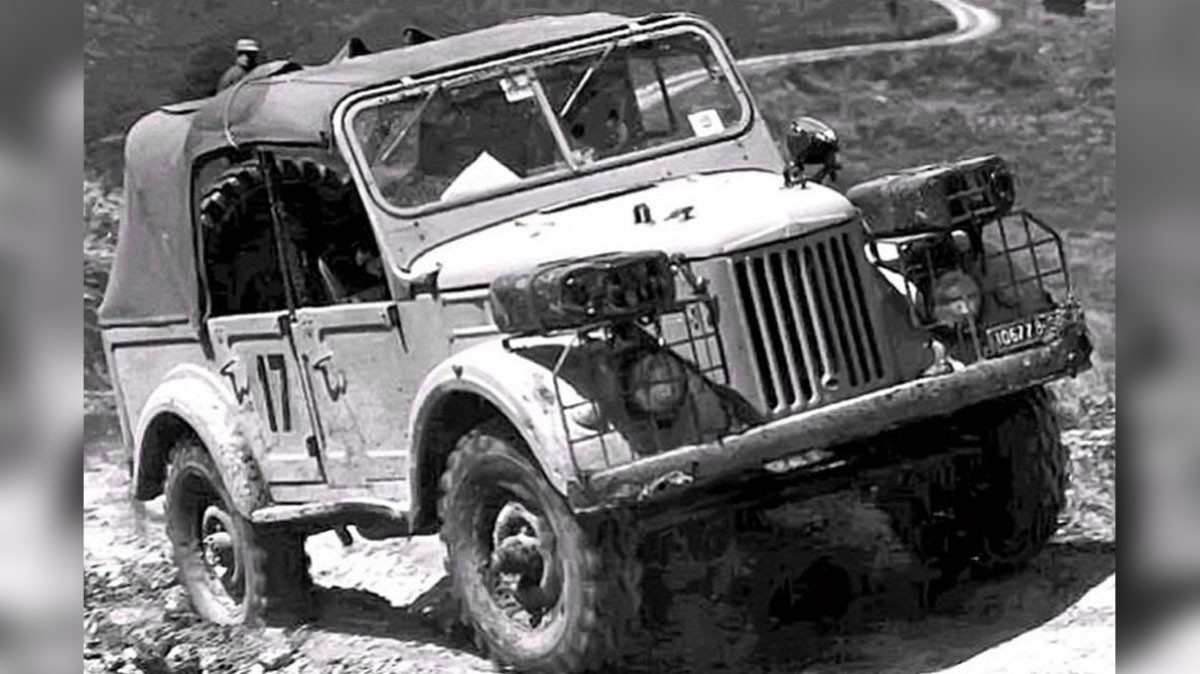

Несмотря на легковой силовой агрегат, «козлик» действительно мог преодолеть брод глубиной до 0,7 м, а также уверенно штурмовал тридцатиградусные подъемы и косогоры. Рецепт, как и в случае с ГАЗ-67, оказался прост до гениальности – большой дорожный просвет (210 мм), короткая база, привод на все колёса и практически отсутствующие свесы.
Но так хорошо это заработало лишь в сочетании с удачной развесовкой и хорошо подобранными числами трансмиссии с двухступенчатой раздаточной коробкой, что позволяло не самой мощной машине буквально творить чудеса на бездорожье.
Причём «шестьдесят девятый» мог ехать по грунтовкам и пересечённой местности даже чуть быстрее, чем предшественник, а уровень комфорта (если это слово здесь применимо) был выше, чем в ГАЗ-67.

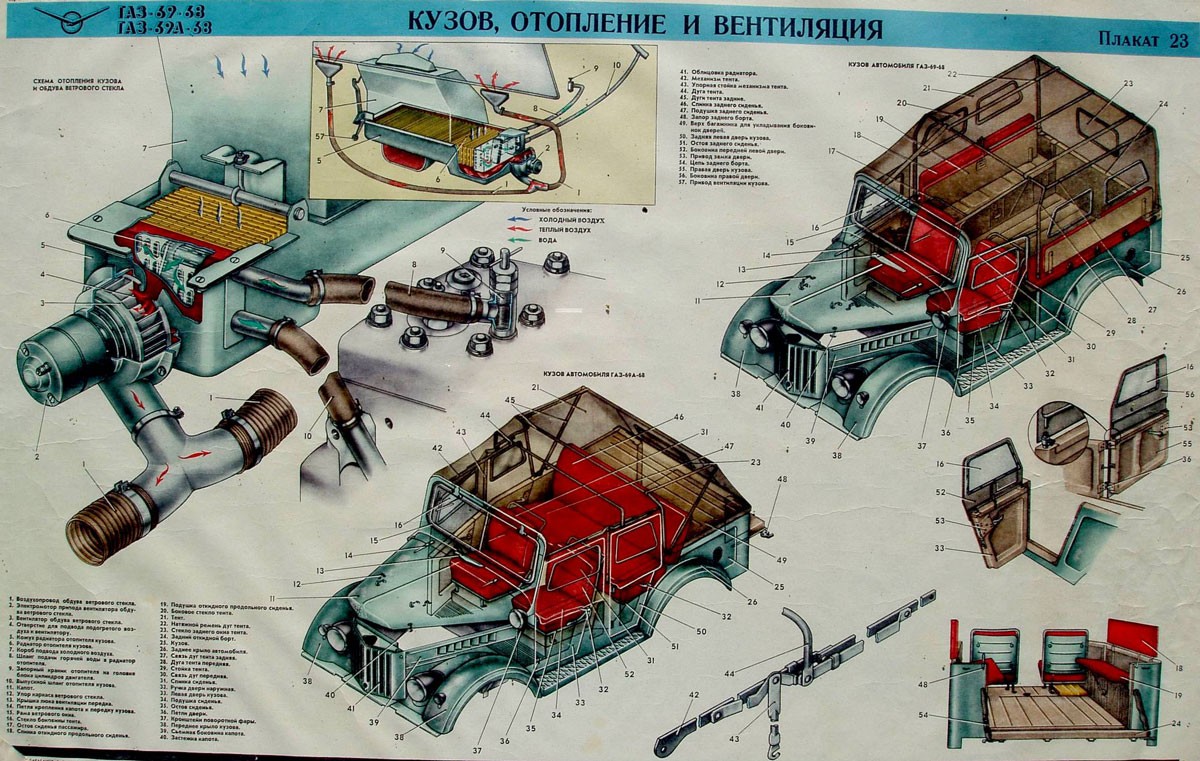

ГАЗ-69 изначально действительно был разработан с двухдверным восьмиместным кузовом, в котором водитель и пассажир сидели спереди, а шестеро остальных пассажиров — на продольных скамьях в задней части. В грузовом варианте (со сложенными скамейками) машина могла перевозить до 500 кг груза.

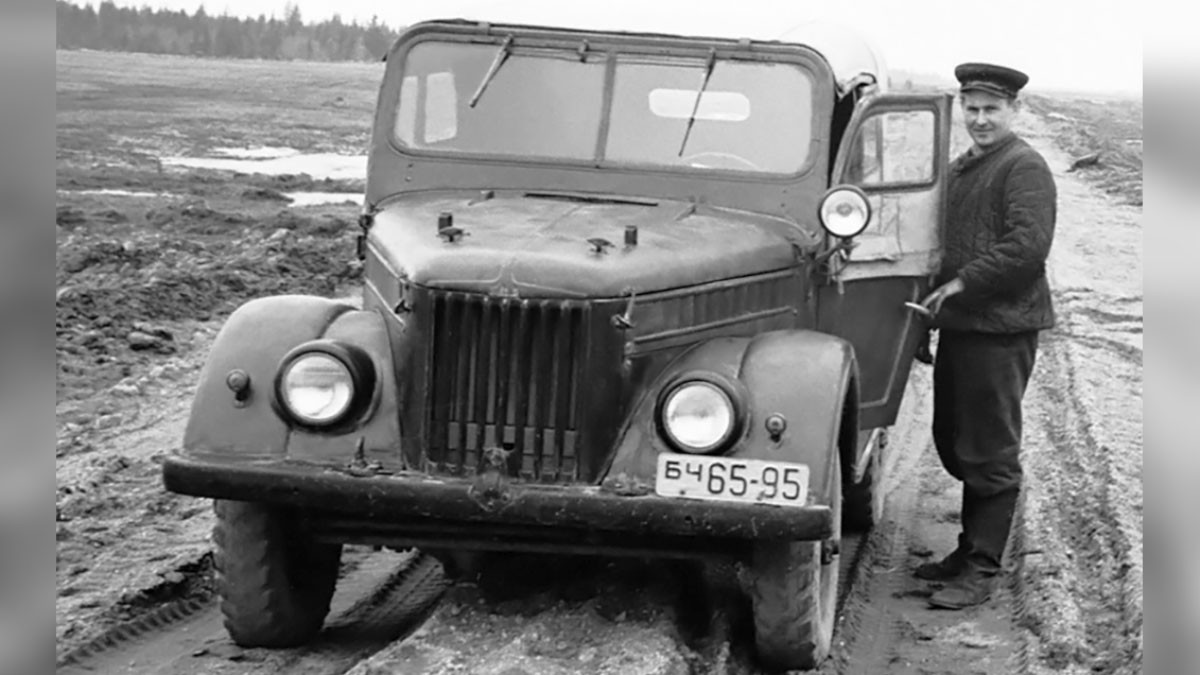

Однако опытный образец более комфортабельного четырехдверного пятиместного варианта ГАЗ-69А (кузов 77) появился еще до проведения государственных испытаний «газика», проходивших с сентября по июнь 1951 года.
Машины отличались не только количеством дверей и мест, но и расположением запасного колеса. На грузопассажирской версии «запаска» была закреплена снаружи на левом борту позади двери водителя, а на пятидверке располагалась в багажнике. Также на ГАЗ-69А был один 60-литровый бак, а на двухдверном варианте — два бака (47 л и 28 л), причём дополнительный резервуар меньшей ёмкости находился под сиденьем переднего пассажира, а для заправки нужно было открыть правую дверь.
| В советские времена двухдверный «газик» можно было встретить и в таком виде – без запасного колеса снаружи. Нередко «запаску» после прокола просто бросали внутрь кузова |
Серийное производство ГАЗ-69 и ГАЗ-69А в Горьком началось в августе 1953 года, причем практически одновременно (в 1954-м) выпуск этих автомобилей был налажен и в Ульяновске — на бывшем заводе УльЗИС, переименованном в УАЗ. Сначала здесь собирали автомобили из машинокомплектов, изготовленных на Горьковском заводе, но постепенно выпуск деталей наладили и в Ульяновске.
На ГАЗе внедорожники производили до 1956 года, после чего их выпуск полностью перевели на УАЗ, где вплоть до 1973 года выпускалось всё семейство — как двухдверный «военный» вариант, так и пятиместный ГАЗ-69А. Таким образом, и ГАЗ-69, и его «гражданская» версия некоторое время одновременно выпускались на двух заводах.
Чтобы выдерживать вся тяготы и лишения, связанные с воинской «службой» и ездой по раскисшим сельским грунтовкам, ГАЗ-69 оснастили простой и прочной рессорной подвеской как спереди, так и сзади. Листовые рессоры позволяли компактной машине с длиной кузова менее четырех метров перевозить восемь человек или до полутонны груза, а также буксировать прицеп с полной массой 850 кг. И как оказалось на практике, подвеска с честью выдерживала подобные нагрузки.
Однако машина со снаряженной массой 1 525 кг без полной загрузки при этом буквально прыгала на неровностях – как говорили шофёры тех лет, «козлила». Из-за такого своеобразного поведения автомобиль быстро прозвали «козликом».
Удачное «говорящее» прозвище настолько подошло ульяновскому внедорожнику, что следующую модель (УАЗ-469) также называли похоже, хоть и более грубо – «козёл». Ведь «четыреста шестьдесят девятый», сохранив повадки первого «козлика», был крупнее предшественника.
Из-за того, что внешне этот автомобиль практически не менялся, многие шофёры считали, что за все 20 лет выпуска ГАЗ-69 не подвергался каким-либо модернизациям. На самом же деле еще в шестидесятые годы было доработано рулевое управление и изменён привод стояночного тормоза. А в 1970-м обе модификации получили новые ведущие мосты, взятые от «буханки» УАЗ-452. Они отличались четырёхсателлитным дифференциалом, что повысило надёжность. На переднем мосту также появились муфты отключения ступиц, по которым ГАЗ-69-68 можно отличить от первой версии «газика». Еще один визуальный признак – дополнительные стёкла в тенте.
| На ранних ГАЗ-69 заднее стекло было совсем маленьким |
В таком виде внедорожники выпускались в Ульяновске до конца 1972 года, после чего «козлик» уступил место на конвейере более современному «уазику» с индексом 469.
В середине прошлого века в систему охлаждения заливали обычную водопроводную воду. Зимой водители были вынуждены сливать её на ночь, чтобы не «разморозить» блок. Поэтому каждое утро повторялась одна и та же процедура — как говорили в те времена, двигатель «проливали кипятком», повышая его температуру относительно окружающей среды.

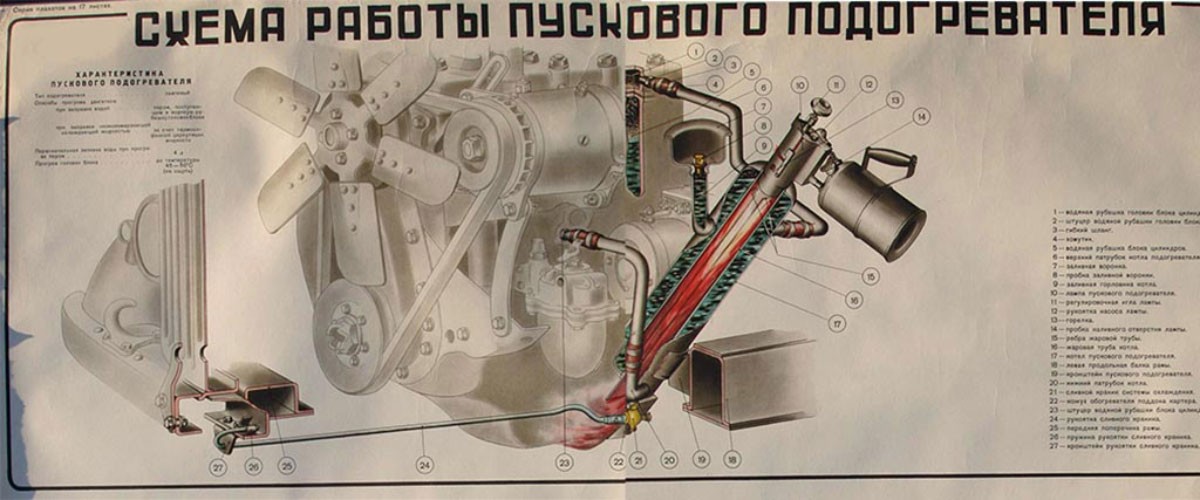

Чтобы облегчить запуск двигателя в мороз, конструкторы предусмотрели предпусковой подогреватель, который грел как стенки цилиндров, так и масло в поддоне.
Для подогрева «сухого» двигателя с незаполненной системой охлаждения в котёл подогревателя заливали 4-5 литров воды и вставляли в трубу работающую паяльную лампу. При нагреве вода вместе с паром попадала в водяную рубашку блока, отдавая ей тепло. Горячие газы, выходящие из специального раструба подогревателя, разогревали масло в поддоне картера, а часть из них поднималась вверх, грея впускной коллектор и карбюратор.
При работе подогревателя двигатель мог нагреться до 30-40 градусов, что сильно упрощало задачу водителю. Ведь не будем забывать о том, что пусковые свойства двигателей тех лет были далеки от современных, а даже несильный износ поршневой группы ухудшал их еще больше.
Таким же предпусковым подогревателем оснащался и грузовой автомобиль ГАЗ-51А.
В советское время на улицах можно было увидеть «газик» с закрытым кузовом, на котором брезентовый верх был заменён металлической крышей. Многие автомобилисты считали, что такие автомобили производились малыми партиями на Ульяновском заводе.
Действительно, брезентовый тент не отличался особой долговечностью, а также был не слишком практичен зимой.

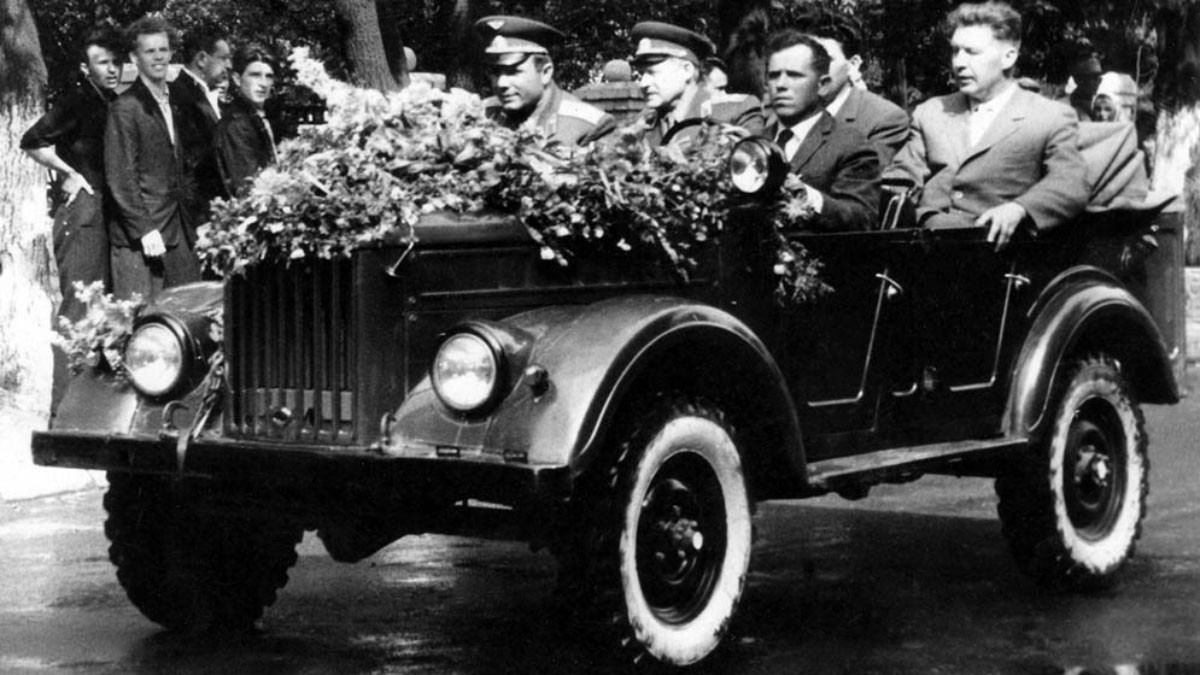

| Чтобы видели: в мае 1966 года советский лётчик-космонавт Юрий Алексеевич Гагарин посетил г. Людиново, прокатившись по его улочкам в ГАЗ-69А со снятым верхом! |
Именно поэтому многие организации хотели получить закрытый, а не открытый вариант машины. На существующий спрос ответили своим предложением многочисленные авторемонтные заводы, которые в полукустарных условиях наладили переделку открытых «козликов» в автомобили с так называемым жестким верхом. В большинстве своём эти конструкции не имели какого-то обозначения и выглядели довольно неприглядно.
Впрочем, с закрытым кузовом экспериментировали и на самом заводе — но не на УАЗе, а в Горьком. Еще в 1955 году был разработан опытный образец ГАЗ-19 — автомобиля на базе «шестьдесят девятого», отличавшегося от стандартного внедорожника неведущим передним мостом, а также цельнометаллическим кузовом с жесткой крышей.
