дымоход буржуйки через стену
Подготовка гаража к зиме (или делаем «буржуйку» вместе с Hanter36rus) часть 1
для наглядности устройство наших буржуек
Для монтажа дымоходов печек, было отведено 2 дня (выпали теплые выходные). Уличная часть была сварена из остатков 114х3,5 трубы и 2 отводов 108х4, высота самого дымохода получилась около 2 метров.
Сначала пробили в стене отверстия в гараже hunter36rus
гараж крайний толщина стены в полкирпича
толщина стены около 120 мм, прокалывается легко
поставили трубу на место, и зафиксировали 4-мя распорными анкерами диаметром 12 мм.
одному смонтировать трубу крайне проблематично.
из гаражика вылезла труба 🙂
Потом отправились в соседний ряд к моему гаражу, вот тут-то и пришлось изрядно попотеть, ибо прокол был сделан с лицевой стороны, толщина стены около 250 мм.
Что бы веселее работалось взяли покушать и немного алкоголя, так сказать чтоб работа клеилась 😉
на этом был приготовлен ужин из 10 колбасок
скромный мужской гаражный стол 🙂
К 22.30 мы закончили работы по проколу стены у меня, но монтаж оставили на следующий день.
результат прокола стены в 250 мм
закрепили дымоход в моем гараже с помощью одного кронштейна, двух анкеров распорных, а также для надежности приварили трубу с двух сторон уголком к гаражной коробке ворот.
Щели после монтажа зацементировали.
Впечатление после монтажа хорошие, результат работы радует глаз и уже греет душу. ВЫВОД: собрать буржуйку можно и одному, но монтировать я рекомендую хотя бы вдвоем.
Принцип и основу конструкции изначально взяли с этого чертежа. Позже будет приварен отражающий экран.
Дымоход в гараже через стену: этапы обустройства
Если у хозяев возникло желание монтажа в своем гараже полноценной системы отопления для провождения времени в комфортных условиях, то в принципе соорудить всё можно самостоятельно. Но потребуется вникать в процесс монтажа, учитывать даже малейшие нюансы. В обогреваемом гараже автовладельцу удобнее чинить машину, проводить ее осмотр на предмет поломок. При организации отопления потребуется дымоход. Его удобно формировать через стену. А после установки важно всегда помнить о правилах эксплуатации и мероприятиях по уходу.
Выбор материала для дымохода
Чтобы самостоятельно соорудить дымоход под буржуйку, нужно знать, какой материал лучше взять, какие инструменты и комплектующие. Материалы должны соответствовать следующим критериям:
Если особо не принципиально, какой материал взять, то можно делать кирпичный канал. Но затраты при этом увеличатся, а обслуживание будет более сложным. В связи с этим чаще предпочтение отдается гофрам из металла.
Для монтажа потребуются:
Принципы устройства дымохода
Буржуйка – отличный способ отопления гаража. Конструкция дымохода отличается. В большинстве моделей выделяется 2 основных элемента:
Если соорудить тепловую часть самостоятельно, то производительно печки заметно увеличивается.
Все буржуйки делятся на 2 типа:
Дымоход при этом отличается в соответствии с расположением печки. В вертикально расположенной сложнее организовать отведение дыма. Потребуется формировать изогнутые каналы, чтобы правильно выводить отработанный от горения дым на улицу.
Горизонтальные модели дополняются специальными камерами. Если дым попадает в камеру, замедляется его скорость. Энергия при этом отдается помещению, сохраняется максимально. За счет этого увеличивается КПД печки.
Виды дымоходов
Выделяют три типа конструкции дымоходов для буржуек:
Реже всего реализуется способ выведения дымохода через крышу. А самый популярный – первый метод.
Инструменты и материалы для работы
Соорудить дымоход самостоятельно достаточно хлопотно. Сборка требует внимательного отношения, соблюдения правил, рекомендаций профессионалов.
Технологический процесс для дымохода через потолок и стену в общих чертах не отличается. Сначала в любой ситуации измеряется длина, потом начинают сборку.
Самостоятельно производство труб нежелательно, так как этот процесс требуется учета множества факторов. Без специальных знаний сделать это просто не получится. Проще всего собрать дымоход своими руками, но из готовых купленных деталей.
Монтаж дымохода через стену
Умельцы редко соглашаются нанимать мастеров для сооружения дымохода к буржуйке в гараже. Большинство хозяев полагают, что они сами в состоянии справиться с поставленной задачей. Но по итогу многие не учитывают герметичность конструкции, допуская ошибки именно в этом отношении. Также нельзя пренебрегать правилами пожарной безопасности, формировать хорошую тягу, чтобы не отравиться или тем более не задохнуться под действием угарного газа. Почти никто не уделяет достаточно внимания правилам организации эффективного и безопасного дымохода. Это не сложно, достаточно соблюдать такие важные правила:
Когда все детали конструкции собраны, прочно прикреплены друг к другу, приступают к следующему этапу – это монтаж колпака. Обязательно проверяется работоспособность и правильность работы системы. Из буржуйки при сжигании не должно вылетать искр.
В качестве гасителя искр допустимо применять сетку с маленькими ячейками – не больше 5 мм. Это актуальное решение, когда крыша или другие расположенные поблизости предметы сделаны из легковоспламеняющегося материала. Когда опасность пожара отсутствует, обходятся простым колпаком. Его надевают на конце дымохода, фиксируют хомутом, надежно закрепляют заклепками.
Отличия вывод через стену
Чтобы вывести дымоход через стену не потребуется ППУ или мастер-флеш. Достаточно только трубы, отвода и дефлектора. Через стену организовать выведение легче, так как легче качественно заделывать щели в вертикальной поверхности.
Но не всегда есть возможность отвода через стену. Зачастую гараж устанавливаются рядами без промежутков или имеющегося расстояния не хватает для установки полноценной системы. Сзади постройки также может располагаться другой гараж. В сложившейся ситуации исход один – организация отвода через крышу.
Щели в стене для отвода, который остаются между трубой и стеной, с обеих сторон обрабатываются герметиком с жаропрочными характеристиками.
Этапы установки дымохода
После изучения нюансов и основ следует обратиться к подробной инструкции монтажа. Она поможет соорудить всё собственными руками, обеспечив высокое качество работы.
Последовательность, как правильно сделать, такая:
После окончательного завершения работ можно приступать к использованию буржуйки.
Подготовка стен
Обязательно стена готовится под прохождение через нее трубопровода. Сначала наносится разметка, потом проделывается отверстие под проходной патрубок.
Затем устанавливается патрубок. Он закрепляется в отверстии по размеру, обязательно дополняется изоляцией из фольгированной минеральной ваты. Потом труба соединяется с печкой. Требуется колено с тремя секциями, оно стыкуется с тройником через переходной элемент.
Если требуется поменять направление, применяется тройник, оснащенный очистным стаканом. Его легко снять для очистки, а фиксируется он при помощи кронштейна.
Труба, выводящая газ, крепится на стену при помощи специального фиксатора. Промежутки между элементами не больше 2 м.
Особенности ухода
Уход за конструкцией осуществляется регулярно. Реализуется проверка швов, особое внимание уделяется местам повышенного риска формирования трещин. Также могут появляться прогоревшие участки и т.п. Очищение организуется минимум один раз в квартал, уже точно не реже одного раза за 12 месяцев. Такой уход поможет поддерживать работоспособность дымохода.
Прочищение проводится посредством сжигания в буржуйке специальных брикетов. Этот газ едкий, вреден при вдыхании, но эффективно очищает трубы от сажи, гари.
Как определить высоту трубы
Главное правило подсчета высоты: вертикальная деталь дымохода минимум на 50 см больше конька крыши. Чем выше выходит труба – тем лучше тяга, но она так будет менее крепкой и устойчивой. Ее может погнуть порывом ветра.
Оптимальная высота 50-200 см.
Современная модель
Заключение
При соблюдении всех правил постройки и эксплуатации можно получить полноценную систему обогрева для гаража. Она получается эффективной и безопасной. Благодаря сооружению своими руками удается сэкономить средства на найме мастера.
Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция
Для обогрева временных построек, гаражей, теплиц, подсобок часто используется буржуйка. Но она также выделяет продукты горения, много дыма от сожженных дров или прочего топлива.
Поэтому потребуется решить, как сделать дымоход для буржуйки и где лучше его установить, чтобы было недорого и эффективно. Тем более что это можно сделать своими руками. Причем все не так сложно, как может показаться на первый взгляд.
Чтобы вам было проще разобраться со сборкой и установкой дымохода, в этой статье мы рассмотрели пошаговый процесс, начиная с выбора материала и сборки и завершая проверкой работоспособности уже смонтированной системы.
Из чего можно сделать дымоход?
Чтобы пользоваться буржуйкой, понадобится позаботиться об отведении дыма. Для этого предстоит соорудить дымоход, подобрав оптимальный материал.
Для проведения работ можно пригласить специалистов, а можно все сделать своими силами – тем более, что объем работ невелик.
Виды труб для дымохода
Для изготовления трубопровода для отведения дыма используют различные материалы.
Изначально, в зависимости от материала изготовления, существует 2 варианта:
Самый дешевый способ – самостоятельно изготовить трубы. Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек.
Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.
Причем можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра. Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала.
Элементарный вариант сборки дымохода для буржуйки предполагает использование готовых стальных труб и углового элемента. Из них собирают дымовой канал и приваривают к самодельной печке:
Среди материалов наиболее распространены следующие:
Помимо таких вариантов рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.
Рекомендации по выбору трубы для буржуйки
Чтобы сделать дымоход для буржуйки, не обязательно своими руками сооружать трубы из металлических листов. Для этого понадобится определенная сноровка и время.
Ведь листы сначала нужно будет свернуть в трубку нужного диаметра, а затем плотно закрепить шов, используя заклепки и жаропрочный герметик. Гораздо проще и быстрее купить нужные изделия, произведенные на заводе.
Что касается материала, то брать дешевые асбестоцементные трубы для этих целей не стоит – этот материал не выдержит, если температура в процессе топки поднимется выше 300 градусов Цельсия. Да и сама труба довольно тяжелая.
Также она будет поглощать конденсат. А проделать отверстие для прочистки от сажи или удаления конденсата будет проблематично.
Из кирпича делать дымоход для буржуйки – неоправданно большие расходы. Во-первых, редко кто из домашних мастеров умеет делать правильную кладку. А во-вторых, это громоздкая конструкция, требующая дополнительно усилить фундамент. Буржуйка же – это временное отопительное оборудование.
Временным заместителем стационарной металлической трубы может послужить металлизированная гофра, однако для постоянного использования ее нужно заменить металлической трубой:
Как лучше сделать дымоход?
Здравствуйте. Тюнинг гаража продолжается, и по этому вопрос про отопление. Буду ставить буржуйку, но не знаю, куда лучше вывести домоход, точнее знаю конечно, лучше через крышу, но не хочется её дырявить. Как грамотно его сделать через стену, что бы не было конденсата и не приходилось его постоянно чистить, стоит оно того? Или лучше заморочиться и продырявить потолок, как в этом случае не наделать ошибок, как грамотно сделать разделку, какие использовать трубы и т.д. Ещё не определился с местом установки печи, у ворот или у задней стенки гаража? Ещё есть печи с верхнем выходом тубы и с задним, какую брать то?Неделями жить там не собираюсь, максимум выходные с комфортом провести.
Всем спасибо!
Комментарии 75
Избегай углов 90 если горизонтальная часть больше 1 метра, береги крышу, увеличь диаметр и вывели выше крыши на 1,5 метра.
Иногда будешь разбирать нижнюю часть и чистить- геморрой =0.
Про 90* уже понял, стена 40см, крыша-золото), разборная априори!
Как бы геморно оно ни казалось, но лучше бейте в крышу.
Я 5 лет мучался в гараже с трубою через стену, забивалась постоянно, наконец разродился и пробил потолок, трубу, вместо 110 воткнул 159 и выше (около 2,7 м над гаражом) и тяга намного лучше стала и за год ни разу не забилась. Для профилактики строительные патроны взрываю в ней раз в пол года. А до этого приходилось адски долбить кувалдой по трубе и ковырять кочергой в прорезанном окошке.
Спасибо! А как именно она шла через стену, какая печка, чем топили?
Печка «Профессор Бутаковъ», модель — «Студент». Топлю чем попало, в основном ДСП, берёза, лиственница, ель, ну и мусор всякий.
Через стену шла горизонтально, т.е. 2 отвода по 90 гр.
Спасибо! Печь хорошая! 2 по 90 и горизонт это не гуд(
Ооочень не гуд…
Теперь так:
Многое зависит от того, чем собираешься топить и конструкции печки. У меня обычная буржуа с поддувалом, в форме параллелепипеда, дымоход диаметром 140мм идёт через весь гараж (вдоль стены 8м) под углом выходит через стену и на улице перпендикулярно вверх около 3м. Так как я кидаю в печь много ДСП от старой мебели, чищу трубу раз в два месяца. Если топить чисто дубом как мой сосед, чистит раз в несколько сезонов. Если прямо через крышу, без углов чистить придется ещё реже, но все равно от сажи никуда не денешься. Если интересно скину фото
Конечно интересно, фото в студию! Топить буду берёзой, дрова или брикеты! Печь скорее всего Термофор, на фото похожая.
У меня похожая конструкция печки, только регулировка тяги осуществляется через поддувало и заслонку в дымоходе. Скину фото после выходных во вторник
Буржуазия сварена из стали 6 мм, колосник 15мм, с прорезанными плазморезом щелями примерно по 10мм шириной
Труба обычная оцинкованная водосточная 140мм (что намутил — то и прилепил)) уже два сезона выдержала
На улице около 3м высотой, колено с крышкой позволяет чистить ершом на месте
На выходе печи тоже заслонка по принципу дроссельной, помогает при топке дубом или акацией.
Рассмотрите мой вариант www.drive2.ru/c/520486815430345292 два года зимой топлю и в холодное время когда вожусь в гараже. Проблем никаких с дымоходом нет. Труба примерно 120 я ее на свалке купил.
Годно, хороший вариант! Тоже Термофор рассматриваю) А почему потолок не утеплил?
Уже утеплил. Просто нет пока отчета))
Давай выкладывай, очень интересно! А то в одном гараже утеплил ЭППС на пену, а как обшить ОСП не знаю. Думал рейки поверх утеплителя, но сверлить плиту и не попасть в полость, это очень трудно, торца плиты не видно, так бы расчитал расстояние.
Пока только вот могу что показать
Давай выкладывай, очень интересно! А то в одном гараже утеплил ЭППС на пену, а как обшить ОСП не знаю. Думал рейки поверх утеплителя, но сверлить плиту и не попасть в полость, это очень трудно, торца плиты не видно, так бы расчитал расстояние.
Красил потолочной краской валиком в несколько слоев пока не исчезли буквы
Это всё отлично, я так же делал в другом гараже, а вот как сделать в этом, не знаю, так как хочу ещё и осп обшить, так как нужно много чего прикрепить к потолку, бокс багажный, свет и тд!
У меня тоже плита пустотка. И тоже планирую потом сделать держалку потолочную для великов. Думаю анкера разной длинны нам бы в этом помогли(в зависимости от того куда будем попадать в плиту)
Это пол беды. Через всё, что впивается в бетон, образует мостик холода, вот его то я и боюсь(
тогда ищи в продаже мощные пластиковые дюбеля и крепи через них. В месте стыковки металла с бетоном делай прокладку из чего нибудь(кусок ОСБ)
Это будет жопа как не бюджетно и гиморно(((Хоты идея гуд! А ты слышал про полинор?
Про полинор слышал, но отказался от этой идеи. Он дорог и мне кажется что плитой утеплять лучше чем пеной. Потом как ты будешь после запенивания делать ровную поверхность на полиноре?
Если поверхность вся кривая, то полинор выход, я так мостик холода на балке и др конструкциях убирал! А если допустим стена кривая, или потолок, то делаешь обрешётку по уровню, пустоту пенишь и потом обшиваешь, и ещё очень удобно ворота им, убирается все мостики холода. Но по структуре и плотности утепления, мне ЭППС больше нравится, он плотнее, если его на пену, то тёплый воздух до стены(бетона) не достанет, то есть не будет точки росы и не будет влаги между утеплителем и бетоном!

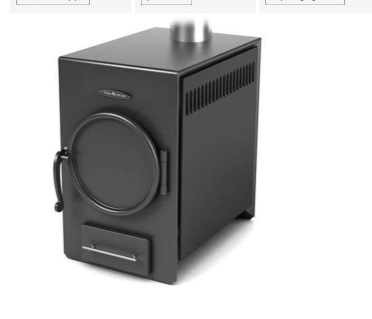

Спасибо. Просто есть печка типа нормаль, как на фото, по топке изменений нет, а вот выход вверх или вбок, я думаю меняется поворотом выходной угловой трубы. Но если я правильно понимаю, то если будет выход вбок, то сразу не стоит выводить трубу через стену, надо её вести вверх до потолка, потом только через стену и вверх, соответственно надо брать с верхнем выходом, и тепло от трубы будет доп обогревом и тяга на потеряется, правильно? По поводу места установки, вентиляция идёт снизу от ворот, вверх к задней стенке, по идее надо бы установить её там, но мне бы было удобней вывести трубу как раз через заднюю стенку!
А если печь с раздувом, тогда пофигу где её ставить?
Конечно пофиг. Если она за стенкой и от печи организована вентиляция помещения через через теплообменник. 🙂
Я имею ввиду печку с вентилятором)
Я тоже. Есть уже готовые научно рассчитанные и на практике проверенные решения. Зачем усложнять всё колхозом?
Что вам даст вентилятор кроме быстрого и ненужного в вашем случае прогорания топлива?
Какой колхоз) есть печка к которой подключается вентилятор, он прогоняет тёплый воздух через трубы идущие вдоль топки печи, на прогорание топлива ну никак не влияет!
Тогда да. Это годная тема. В особенности если в конструкции предусмотрен термоаккумулятор. Когда принципиальнее не быстрый прогрев а долгое сохранение и отдача тепла.
Лучше избегать поворотов под 90 градусов. Чем длиннее горизонтальный участок, тем длиннее должен быть вертикальный «конец выхлопа». Чем «прямее» выхлоп, тем дольше не засрётся. Диаметр трубы можно посчитать онлайн, зависит от объёма топки и типа печи (обычно 110-125мм). Говорят ставить надо у ворот, как в самом холодном месте. Хотя по мне — так разницы нет куда ставить. Рекомендую обдув буржуйки, любым бытовым вентом.
Вот правильно сказал!
Лучше избегать поворотов под 90 градусов. Чем длиннее горизонтальный участок, тем длиннее должен быть вертикальный «конец выхлопа». Чем «прямее» выхлоп, тем дольше не засрётся. Диаметр трубы можно посчитать онлайн, зависит от объёма топки и типа печи (обычно 110-125мм). Говорят ставить надо у ворот, как в самом холодном месте. Хотя по мне — так разницы нет куда ставить. Рекомендую обдув буржуйки, любым бытовым вентом.
Всё хорошо кроме одного! Категорически не рекомендую принудительный наддув в печку! На выходе, при чём именно на улице поставить вытяжной вентилятор — да. Внутри помещения, создающий повышенное давление в печи — нет!
Что в лоб что по лбу. Правильно — делать вытяжку за пределами помещения. При чём даже есть методики где всё это при организации систем отопления и прочих, рассчитывается.
Всё остальное — колхоз на свой страх и риск.
У меня точ такая печчка как на фото уже три года. Дымоход через стену. Два угла по 45 градусов. Ни разу не чистил и скорей всего не придётся. Над крышей. 60-70 см.
Спасибо
Выход дымохода у неё под вверх, или сбоку сразу из печи?
Я вот так сделал на дачу. Снизу фланец для прочистки дымохода+приварил штуцер для удаления конденсата с трубы. Когда заходит в дом(через окно) почти сразу соединение фланцевое-для удобства. Потом полметра и спуск под 90градусов т.е отвод и все по прямой через заслонку к армейской буржуйке. Труба 108*6метров
То есть мне надо сделать окно, туда вывести трубу, слепить второй этаж и по его стене вверх пустить дымоход?))))
Зачем окно, тебе в любом случае делать отверстие в стене
Да я шучу)) Но так высоко над крышей всё равно не получится, тяга будет не очень! Чем больше колен, тем выше должна быть труба, я так понимаю!
У меня на 400мм выше конька и тяга нормальная, хоть и везде пишут, что надо выше.я не стал заморачиваться нержавеющей трубой, тк 1)дорого, 2)мне такой вид обогревателя буржуйки на лет пять пока дом восстанавливается. А у тебя хз, фото нет и ни чего не понятно)
А нафига фото, гараж он и в Африке гараж)
У нас есть гаражи во владе 4*6, а есть 6*6. Так же ты же просишь совета где ее установить.если наполняемость гаража маленькая, то можно печь установить у входа, а выход за борт у задней стенки. А может у тебя там «склад»
как у моего отца 9*12*6 гараж, а помещается только грузовик)
Ок, скажу тебе по секрету)) 5х6
Тянуть по всему гаражу трубу не вариант, да и не правильно это!
Почему не правильно? Можно вообще крутануть вокруг гаража, но для это потребуется вентилятор промышленный. Не хочу себе медаль вешать, но я с печкой многое читал, собственно как и с утеплением дома.поэтому все можно, лишь бы захотеть)
Да я шучу)) Но так высоко над крышей всё равно не получится, тяга будет не очень! Чем больше колен, тем выше должна быть труба, я так понимаю!
Колено как максимум два и то под 45*.
А на улице не 90 разве?
Ты же выше написал, два по 45…))
Ну да, на профильных форумах так и советуют и горизонтальную тоже под углом!
Это чтоб конденсат образованный в трубе не заливал печку и тяга была сразу, а не пока труба нагреется
Колено как максимум два и то под 45*.
Да, так тяга лучше. Но и «отстойник» на вертикальном участке обязателен.
Но так не экономится пространство
Пространство? Некоторые, что бы получить большую отдачу от печи дымоход, под углом, через весь сарай тянут.
Ну, а хотите пространства — вкопайте печку в пол! Сделайте ещё одну яму. На лето закрывайте опалубкой, как яму в гараже. Кстате кроме экономии места этот вариант хорош ещё и тем, что если печка будет гаснуть, тяга пропадать, вся двуокись и прочая хрень в этом приямке и будет скапливаться, не отравляя вас!
Помимо тепла от самой печи и трубы, хотел сделать принудительную циркуляцию воздуха через колосники, а к колосникам прицепить вентилятор. КТП почти максимальный
Я бы не рекомендовал принудительный наддув в этом случае. Если только вся конструкция, линия, от нагнетателя до выхода из дымохода не будет защищена от косяков с герметичностью или потерей тяги от забитого дымохода, от сюрпризов с ветром.
В точку ты попал. Меня остановило то что я сужаю проход и на колосниках будет скапливаться сажа, а это лишний головняк. А так задумка была на вертикальной трубе в доме врезать герметично(сварщики есть)пару колосников токарь делает фланцы под вентилятор, колосники соединяются и все вентилятор запускается
Я бы не рекомендовал принудительный наддув в этом случае. Если только вся конструкция, линия, от нагнетателя до выхода из дымохода не будет защищена от косяков с герметичностью или потерей тяги от забитого дымохода, от сюрпризов с ветром.
Вот поэтому все старые котлы созданные ещё при Сталине работают под разряжением (т.е. давление в котле ниже чем в котельной), если неправильное горение и образуется CO — угарный газ то котёл всё равно вытянет это через дымоход и я видел котлы у которых дыры в обмуровке почти с ладонь режим горения сплошной угар, а в котельной никто не травится, а у буржуинов наоборот создаётся подпор воздуха и топка герметична это тоже работает пока герметичность сохраняется. Отсюда вывод: надёжней если котёл работает под разряжением. Автоматика конечно не даст разжечь котёл, но мало ли умельцев перемычки ставить.
