Ворота и двери в трансформаторную подстанцию — требования и особенности
Трансформаторные подстанция приема, передачи и преобразования электрической энергии должны иметь соответствующие всем требованиям конструктивные и технические характеристики. Ворота и двери в подстанцию выполняются из металла, а все сооружение в целом имеет статус объекта высокого риска. Качественные ворота в ТП предлагает компания specprofil.by.
Основные требования к дверным конструкциям
Одним из первых и важных условий является ограничение доступа на объект посторонних лиц, а также высокая устойчивость к источникам пламени. Данная мера обусловлена тем, что в трансформаторных подстанциях находится высоковольтное оборудование, при помощи которого осуществляются технические и физические манипуляции с электрическим током, в том числе его дальнейшая транспортировка, преобразование.
Доступ к подобного рода опасным электрическим приборам и оснащению имеют лишь прошедшие специализированное обучение и сертификацию сотрудники Энергонадзора (либо в штат берется ответственное лицо).
Для дверей подстанции определяется минимальная огнестойкость в 36 минут, однако, чем выше данный показатель, тем надежнее защита трансформатора. Устанавливаются распашные типы входных ворот.
Производство и реализация дверей для подстанций регламентируется ГОСТом, а также сопроводительными документами, где указывается степень огнеупорности, материалы производства, назначение и технические характеристики изделия.
Работы по монтажу дверей трансформаторных зданий, а также любые манипуляции, связанные с техническим обслуживанием конструкций, допускается выполнять только лицензированным предприятиям.
Обязательным условием является специальная разметка не смывающимся красящим составом на двери подстанции, где указывается характеристика, назначение и параметры трансформаторного объекта.
Конструкция ворот и дверей для трансформаторной подстанции
Двери и ворота для трансформаторов изготавливаются строго из негорючих (огнеупорных) металлом с высокой стойкостью к плавлению. Минимальная толщина листа металла составляет 1,8 мм., что обеспечивает высокую устойчивость и надежность.
Полотно двери изготавливается из хвойных массивов, после чего армируется металлическим листом и уплотняется огнеупорными прокладками.
Красится изделие порошковым средством.
В зависимости от габаритов объекта, ворота трансформатора могут достигать от 2 до 3 м. в длину и ширину.
Масса изделия предполагает установку на усиленные петельные элементы и дополнительные крепления. Полотно двери во внутреннем пространстве заполняется минеральной ватой, либо материалами, в основе которых стекловолокно. Данные меры обусловлены потребностью в термоизоляции и защиты от возгораний.

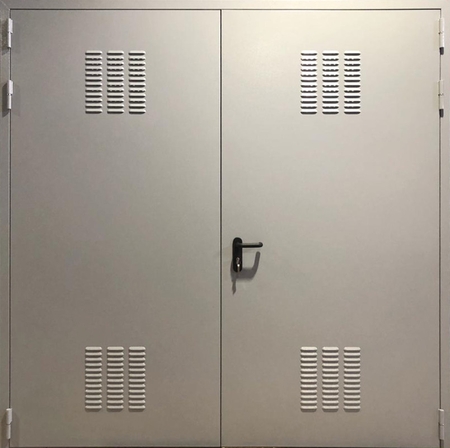

В ворота монтируются решетки типа жалюзи, что обеспечивает теплоотвод и теплообмен с окружающей средой, во избежание перегрева и аварийной ситуации внутри подстанции.
Доступ к трансформаторной подстанции
Отдельного внимания заслуживает ограничение свободного доступа посторонних, в первую очередь с целью повышения безопасности на производстве (либо гражданского населения). Обязательно закрепление ответственного лица за каждой единицей трансформаторного оборудования, а также по обслуживанию входных ворот и дверей.
Любые неисправности, либо подозрения нарушения целостности должны быть своевременно проверены и устранены.
Советы в статье «Виды промышленного конвейерного оборудования» здесь.
Высоковольтное оборудование в трансформаторной подстанции должно быть надежно защищено как от погодных проявлений, так и от возможных аварийных угроз. Запрещается загромождение дверей и ворот трансформатора посторонними предметами.
Двери трансформаторной подстанции требования
Требования к дверям помещений силовых трансформаторов
Сообщение oleinap » 07 сен 2016, 16:38
требования к дверям помещений силовых трансформаторов
Сообщение oleinap » 07 сен 2016, 17:02
требования к дверям помещений силовых трансформаторов
Сообщение elalex » 07 сен 2016, 17:53
требования к дверям помещений силовых трансформаторов
Сообщение mastervictor » 07 сен 2016, 18:29
требования к дверям помещений силовых трансформаторов
Сообщение oleinap » 07 сен 2016, 18:43
к сожалению, в проекте этого не предусмотрено. Над дверями в стенах есть ниши для верхней вентиляции, но они заделаны кирпичом. И сейчас в одном здании стены «одевают» утеплителем, и эти ниши уже закрыты.
требования к дверям помещений силовых трансформаторов
Сообщение elalex » 07 сен 2016, 19:04
требования к дверям помещений силовых трансформаторов
Сообщение mastervictor » 07 сен 2016, 19:26
требования к дверям помещений силовых трансформаторов
Сообщение oleinap » 07 сен 2016, 19:58
требования к дверям помещений силовых трансформаторов
Сообщение elalex » 07 сен 2016, 20:24
Предложите руководству прямой репортаж с пуска ТП, с данными о температуре.
требования к дверям помещений силовых трансформаторов
Сообщение oleinap » 07 сен 2016, 21:06
требования к дверям помещений силовых трансформаторов
Сообщение oleinap » 07 сен 2016, 21:10
требования к дверям помещений силовых трансформаторов
Сообщение Voloxa » 07 сен 2016, 21:34
требования к дверям помещений силовых трансформаторов
Сообщение oleinap » 07 сен 2016, 21:39
требования к дверям помещений силовых трансформаторов
Сообщение Voloxa » 07 сен 2016, 22:24
требования к дверям помещений силовых трансформаторов
Сообщение Восток » 08 сен 2016, 00:33
ПУЭ
4.2.104.
Вентиляция помещений трансформаторов и реакторов должна быть выполнена таким образом, чтобы разность температур воздуха, выходящего из помещения и входящего в него, не превосходила: 15 ºС для трансформаторов,
Так же делается расчет вентиляции и если нужно то ставятся огнезадерживающие клапаны, которые срабатывают от ПС
требования к дверям помещений силовых трансформаторов
Сообщение oleinap » 08 сен 2016, 08:34
благодарю, это я показал здесь в начале темы и показывал строителям. НО строители пока следуют проекту, поставят противопожарные двери, которые это не будут обеспечивать.
берусь писать докладную своему руководству.
Двери и замки в Правилах Устройства Электроустановок.
Двери и замки в Правилах Устройства Электроустановок. Двери и замки для помещений распределительных устройств, преобразовательных подстанций и установок, аккумуляторных установок, электросиловых установок, электромашинных помещений, генераторов и синхронных компенсаторов.
Глава 2.3. КАБЕЛЬНЫЕ ЛИНИИ НАПРЯЖЕНИЕМ ДО 220 КВ
Прокладка кабельных линий в кабельных сооружениях
2.3.113. Кабельные этажи, туннели, галереи, эстакады и шахты должны быть отделены от других помещений и соседних кабельных сооружений несгораемыми перегородками и перекрытиями с пределом огнестойкости не менее 0,75 ч. Такими же перегородками протяженные туннели
должны разделяться на отсеки длиной не более 150 м при наличии силовых и контрольных кабелей и не более 100 м при наличии маслонаполненных кабелей. Площадь каждого отсека двойного пола должна быть не более 600 м
Двери в кабельных сооружениях и перегородках с пределом огнестойкости 0,75 ч должны иметь предел огнестойкости не менее 0,75 ч в электроустановках, перечисленных в 2.3.76, и 0,6 ч в остальных электроустановках.
Выходы из кабельных сооружений должны предусматриваться наружу или в помещения с производствами категорий Г и Д. Количество и расположение выходов из кабельных сооружений должно определяться исходя из местных условий, но их должно быть не менее двух. При длине кабельного сооружения не более 25 м допускается иметь один выход. Двери кабельных сооружений должны быть самозакрывающимися, с уплотненными притворами. Выходные двери из кабельных сооружений должны открываться наружу и должны иметь замки, отпираемые из кабельных сооружений без ключа, а двери между отсеками должны открываться по направлению ближайшего выхода и оборудоваться устройствами, поддерживающими их в закрытом положении.
Проходные кабельные эстакады с мостиками обслуживания должны иметь входы с лестницами. Расстояние между входами должно быть не более 150 м. Расстояние от торца эстакады до входа на нее не должно превышать 25 м.
Входы должны иметь двери, предотвращающие свободный доступ на эстакады лицам, не связанным с обслуживанием кабельного хозяйства. Двери должны иметь самозапирающиеся замки, открываемые без ключа с внутренней стороны эстакады.
Замок навесной всепогодный
Глава 4.1. РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА НАПРЯЖЕНИЕМ ДО 1 КВ ПЕРЕМЕННОГО ТОКА И ДО 1,5 КВ ПОСТОЯННОГО ТОКА
Установка распределительных устройств в электропомещениях
4.1.23. В электропомещениях (см. 1.1.5) проходы обслуживания, находящиеся с лицевой или с задней стороны щита, должны соответствовать следующим требованиям:
7) проходы для обслуживания щитов, при длине щита более 7 м, должны иметь два выхода. Выходы из прохода с монтажной стороны щита могут быть выполнены как в щитовое помещение, так и в помещения другого назначения. При ширине прохода обслуживания более 3 м и отсутствии маслонаполненных аппаратов второй выход необязателен. Двери из помещений РУ должны открываться в сторону других помещений (за исключением РУ выше 1 кВ переменного тока и выше 1,5 кВ постоянного тока) или наружу и иметь самозапирающиеся замки, отпираемые без ключа с внутренней стороны помещения. Ширина дверей должна быть не менее 0,75 м, высота не менее 1,9 м
Глава 4.2. РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА И ПОДСТАНЦИИ НАПРЯЖЕНИЕМ ВЫШЕ 1 КВ
Закрытые распределительные устройства и подстанции
4.2.94. Выходы из РУ следует выполнять исходя из следующих требований:
1) при длине РУ до 7 м допускается один выход;
2) при длине РУ более 7 до 60 м должны быть
предусмотрены два выхода по его концам; допускается располагать выходы из РУ на расстоянии до 7 м от его торцов;
3) при длине РУ более 60 м, кроме выходов по концам его, должны быть предусмотрены дополнительные выходы с таким расчетом, чтобы расстояние от любой точки коридора обслуживания до выхода было не более 30 м.
Выходы могут быть выполнены наружу, на лестничную клетку или в другое производственное помещение категории Г или Д, а также в другие отсеки РУ, отделенные от данного противопожарной дверью II степени огнестойкости. В многоэтажных РУ второй и дополнительные выходы могут быть предусмотрены также на балкон с наружной пожарной лестницей.
Ворота камер с шириной створки более 1,5 м должны иметь калитку, если они используются для выхода персонала.
4.2.95. Полы помещений РУ рекомендуется выполнять по всей площади каждого этажа на одной отметке. Конструкция полов должна исключать возможность образования цементной пыли. Устройство порогов в дверях между отдельными помещениями и в коридорах не допускается (исключения см. в 4.2.100 и 4.2.103).
4.2.96. Двери из РУ должны открываться в направлении других помещений или наружу и иметь самозапирающиеся замки, открываемые без ключа со стороны РУ.
Двери между отсеками одного РУ или между смежными помещениями двух РУ должны иметь устройство, фиксирующее двери в закрытом положении и не препятствующее открыванию дверей в обоих направлениях.
Двери между помещениями (отсеками) РУ разных напряжений должны открываться в сторону РУ с низшим напряжением.
Замки в дверях помещений РУ одного напряжения должны открываться одним и тем же ключом; ключи от входных дверей РУ и других помещений не должны подходить к замкам камер, а также к замкам дверей в ограждениях электрооборудования.
Требование о применении самозапирающихся замков не распространяется на РУ городских и сельских распределительных электрических сетей напряжением 10 кВ и ниже.
4.2.97. Ограждающие конструкции и перегородки КРУ и КТП собственных нужд электростанции следует выполнять из негорючих материалов.
Допускается установка КРУ и КТП собственных нужд в технологических помещениях ПС и электростанций в соответствии с требованиями 4.2.121.
4.2.98. В одном помещении РУ напряжением от 0,4 кВ и выше допускается установка до двух масляных трансформаторов мощностью каждый до 0,63MB·А, отделенных друг от друга и от остальной части помещения РУ перегородкой из негорючих материалов с пределом огнестойкости 45 мин высотой не менее высоты трансформатора, включая вводы высшего напряжения.
Глава 4.3. ПРЕОБРАЗОВАТЕЛЬНЫЕ ПОДСТАНЦИИ И УСТАНОВКИ
Строительная часть
4.3.53. Кабельные туннели, входящие в здания преобразовательных подстанций или помещения преобразовательных установок, в месте их примыкания к зданиям (помещениям) должны быть отделены от них перегородками, имеющими предел огнестойкости 0,75 ч, и дверями, имеющими предел огнестойкости не менее 0,6 ч. Двери должны открываться в сторону помещения подстанции (установки) и иметь самозапирающийся замок, отпираемый без ключа со стороны туннеля.
Глава 4.4. АККУМУЛЯТОРНЫЕ УСТАНОВКИ
4.4.32. Вход в помещение аккумуляторной батареи должен осуществляться через тамбур. Устройство входа из бытовых помещений не допускается. Тамбур должен иметь такие размеры, чтобы дверь из помещения аккумуляторной батареи в тамбур можно было открывать и закрывать при закрытой двери из тамбура в смежное помещение; площадь тамбура должна быть не менее 1,5 м
Двери тамбура должны открываться наружу и должны быть снабжены самозапирающимися замками, допускающими открывание их без ключа с внутренней стороны.
Раздел 5 ЭЛЕКТРОСИЛОВЫЕ УСТАНОВКИ Глава 5.1. ЭЛЕКТРОМАШИННЫЕ ПОМЕЩЕНИЯ
5.1.38. Кабельные туннели, входящие в ЭМП, в месте примыкания к ЭМП должны быть отделены от них перегородками с пределом огнестойкости не менее 0,75 ч или дверями с пределом огнестойкости не менее 0,6 ч. Двери должны открываться в обе стороны и иметь самозапирающийся замок, открываемый без ключа со стороны туннеля
Глава 5.2. ГЕНЕРАТОРЫ И СИНХРОННЫЕ КОМПЕНСАТОРЫ
5.2.14. Для генераторов и синхронных компенсаторов с замкнутой системой воздушного охлаждения должны быть выполнены следующие мероприятия:
1. Камеры холодного и горячего воздуха должны иметь плотно закрывающиеся остекленные смотровые лючки.
2. Двери камер холодного и горячего воздуха должны быть стальными, плотно закрывающимися, открывающимися наружу и иметь самозапирающиеся замки, открываемые без ключа с внутренней стороны камер.
Раздел 7 ЭЛЕКТРООБОРУДОВАНИЕ СПЕЦИАЛЬНЫХ УСТАНОВОК
Глава 7.4. ЭЛЕКТРОУСТАНОВКИ В ПОЖАРООПАСНЫХ ЗОНАХ
Электрические грузоподъемные механизмы
7.4.30. Подстанции с маслонаполненными трансформаторами могут быть встроенными или пристроенными при выполнении следующих условий:
1. Двери и вентиляционные отверстия камер трансформаторов с масляным заполнением не должны выходить в пожароопасные зоны
2. Отверстия в стенах и полу в местах прохода кабелей и труб электропроводки должны быть плотно заделаны несгораемыми материалами.
3. Выход из подстанции с маслонаполненными трансформаторами, установленными в камерах, в пожароопасную зону может быть выполнен только из помещения РУ до 1 кВ. При этом дверь должна быть самозакрывающейся и иметь предел огнестойкости не менее 0,6 ч.
4. Выход из помещений КТП и КПП в пожароопасную зону, а также транспортировка трансформаторов КТП и КПП через пожароопасную зону допускаются. При этом дверь предусматривается, как указано в п. 3, а ворота — с пределом огнестойкости не менее 0,6 ч.
Требования к дверям для трансформаторных подстанций
Трансформаторные подстанции (КТПН – комплектные трансформаторные подстанции наружные) – небольшие одноэтажные здания, внутри которых установлена группа трансформаторов, устройства автоуправления и защиты. На входе в них положено устанавливать металлические двери, которые одновременно препятствуют проникновению внутрь посторонних и воров и в случае пожара не выпустят пламя наружу. Это противопожарные конструкции, выпускаемые в соответствие с требованиями ГОСТ 31173-2016 и 57327-2016.
Конструктивные особенности

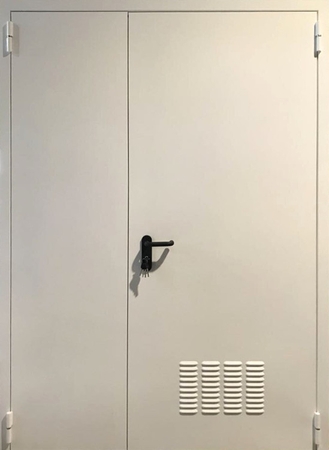

Двери в трансформаторную всегда оборудуются самозакрывающимися вентиляционными (жалюзийными) решетками. Электрооборудование, которое находится внутри, выделяет много тепла и должно естественным образом охлаждаться. В случае возгорания ламели опускаются, спекаются, полотно становится глухим и пожар не может выйти наружу.
По ГОСТ 31173-2016 дверной блок состоит из:
Противопожарное заполнение представлено базальтовым волокном высокой плотности, одним или двумя резиновыми контурами и термоактивной лентой.
Используемая фурнитура, в том числе замок – огнестойкая, выдерживает воздействие огня и высоких температур столько же, сколько и весь блок.
Для отделки используется порошковое напыление или нитроэмаль. Стандартный цвет – синий, голубой, серый, но клиент может выбрать любой по каталогу.
Требования госстандартов
Документы регламентируют ряд моментов:
Требования к электрощитовой двери
Требования к электрощитовой двери
Для полноценного ввода электрощитовой в эксплуатацию необходимо полностью соблюдать требования, изложенные в профильных стандартах. Это касается и дверей, которые монтируются здесь. Основные правила установки, а также технические параметры изложены в “Правилах устройства электроустановок”, а также СН 31-110-2003. Последний стандарт посвящен правилам проектирования и установки электрических установок для общественных и жилых зданий.
Перечень основных требований
Перед тем как установить двери электрощитовую требования пуэ рекомендуем прочитать ниже.
Какая дверь может быть установлена в трансформаторной подстанции?
Одно из требований для обустройства подстанции, говорит о том, какие технические двери должны быть установлены в помещении, и каким требованиям они должны соответствовать.
Конечно же, двери для трансформаторной, выбираются только исходя из существующих правил, в противном случае, они могут быть не принятыми соответствующими органами, совершающими контроль.
Требования к техническим дверям для подстанции
На сегодняшний момент, приняты и активно используются следующие требования:
Двери противопожарные в трансформаторную подстанцию обязаны соответствовать стандарту EI 60. В нем говориться о том, что полотно при прямом контакте с открытым огнем должно выстоять на протяжении 60 минут.
Требования к дверям в электрощитовую
Электрощитовая, как и любое другое техническое помещение имеет ряд требований к обустройству, которые относятся к расстоянию проходов, высоте потолков, а также входных дверных блоков. Двери для электрощитовых помещений должны в полной мере соответствовать действующему СН 31-110-2003, и разработанным правилам, по устройству электроустановок. Только соблюдение таких критериев дает право, монтировать дверь в помещение.
Двери в электрощитовую требования пуэ
Требования к дверям в электрощитовой:
Согласно основному требованию, дверь должна быть цельнометаллической, однако допускаются варианты установки деревянных полотен, отделанных металлическими листами. В этом случае очень важно соблюдать уровень пожаробезопасности. То есть, дверь должна устоять под действием открытого огня на протяжении 0,75 часа.
Стандартные требования к воротам трансформаторной подстанции
Изготовление ворот для трансформаторных подстанций происходит с учетом всех установленных стандартов и нормативных документов. Только такое соответствие позволяет сдать объект в эксплуатацию. Стандартными параметрами готовых конструкций считаются следующие:
Ворота трансформаторную подстанцию гост
Одним из основных параметров, которому должны отвечать ворота, является класс огнеупорности. Согласно действующему ГОСТ минимальное время устойчивости ворот к открытому огню, составляет не менее 35 минут.
Одна из основных задач, которую выполняют ворота для трансформаторной, состоит в уменьшении вероятности распространения огня. Ворота с жалюзийными решетками и ниппельными отверстиями должны быть огнестойкими.
Для этого, в процессе изготовления, рекомендуется применять рамную конструкцию, обшитую листами стали по 2 мм. Внутреннее наполнение полотен осуществляется стекловолоконным материалом, позволяющим повысить уровень безопасности конструкции.
Обеспечение нормального воздухообмена в трансформаторной может быть достигнуто путем монтирования вентиляционных решеток на поверхность ворот. Габариты таких решеток рассчитываются исходя из площади помещения и мощности установленного оборудования. Монтажные работы по установке трансформаторных ворот могут осуществляться компаниями или лицами, которые имеют соответствующий допуск.
Критерии выбора двери в электрощитовую
Обустройство электрощитовой производится исходя из принятых стандартов и норм, на которые установлены четкие регламенты соответствующих органов. Выбор двери в помещение и ее параметры прописаны в таких документах, как СН 31-110-2003 и «Правилах устройства электроустановок».
Двери электрощитовую требования пуэ
Для того, чтобы быстро сдать техническое помещение в эксплуатацию, необходимо при его конструировании в точности придерживаться основных правил.
Основные требования, которым должны соответствовать двери в электрощитовом помещении:
Указанный перечень критериев соответствия лишь небольшая часть с общего списка. Важно обращать внимание на такие моменты, как наличие окна и вентиляционной системы. В случае ели эти элементы отсутствуют, тогда нужно подбирать двери с вентиляционной решеткой, или стеклопакетом.
