Крыша Судейкина: особенности, недостатки и монтаж
Встретить дом с такой крышей сейчас практически невозможно. Но в прошлом веке она украшала большинство изб в России. Сейчас такие кровли на домах смотрятся тоже эффектно, привлекая внимание окружающих.
Особенность конструкции — полное отсутствие стропил. Брусья, образующие кровельную систему, собираются в восьмигранный купол. Столб, расположенный в центре, является единственной опорой.
История возникновения
Разработал и внедрил этот тип кровли знаменитый архитектор Москвы начала XX века, Судейкин Г. М. Он писал востребованные руководства по строительству.
Основной работой стал альбом собраний всех проектов, изданный в 1913 году под названием «Проекты господина Судейкина». У строителей и антикваров он популярен и сегодня. Крыши Судейкина были новшеством и по форме, и по принципу возведения. Уже тогда было известно много форм кровли, однако необычная бесстропильная система вызывала у многих недоумение. В ней ощущался современный дух новшеств, к которому люди еще не были готовы.
Особенности
Вновь просыпается интерес к технологии, придуманной более 100 лет назад, поскольку ее преимущества неоспоримы до сих пор. Технология «Судейкина» вновь приобретает популярность в современной архитектуре. Все это связано с долговечностью, качеством и надежностью эксплуатации данной конструкции, учитывая применение современных строительных материалов.
Кровля, устроенная таким образом, смотрится стильно. Особенностью является практически полностью эксплуатируемый чердак, который создается благодаря особенностям такой стропильной системы.
Технологию удобно применять для домов квадратной формы. В теории возможно применение данного типа крыши и в домах прямоугольной формы. Но на практике этот процесс трудоемок, особенно, учитывая сложность расчета допустимой несущей нагрузки на балки. В последнем необходима сложно сочлененная крыша из двух квадратов.
Из-за того, что все углы выпуклые, между скатами нет желобков, которые зимой забиваются льдом и снегом.
Покрывается крыша рулонными материалами. Они легко режутся и оставляют меньшее количество отходов. Для этого подходит мягкая кровля, например, битумная черепица. Оцинковка тоже может быть использована в качестве покрытия.
Достоинства
Одним из главных преимуществ такой конструкции является свободная площадь. Крыша Судейкина обеспечивает использование подкровельного пространства в разы эффективнее, чем другие виды.
По расчетам современных проектировщиков допускается исключать опорный столб из конструкции, что позволяет еще рациональнее использовать освободившееся пространство.
Крыша по чертежам Судейкина напоминает купол. Все ребра являются выпуклыми, что удобно в эксплуатации осенью и зимой. Нет нужно монтировать отводящие сточные воды желобов, т.к. водоотвод осуществляется через воронки.
Мансарда хорошо освещается естественным светом. Наличие чердака улучшает теплоизоляционные свойства.
Двускатная кровля требует большего количества кровельных материалов, чем крыша по технологии Судейкина.
Еще одно положительное качество — большая площадь фронтонов, позволяющая сделать освещение помещения за счет вертикального остекления. Это следует учесть при расчете стоимости кровли, так как мансардные окна, монтируемые в скат, стоят дороже.
И это лишь некоторые основные достоинства, которые явно видны. Несомненно, создание таких сложных проектов встречается редко, но все же не стоит оставлять надежды, что крыша Судейкина вновь обретет любителей и, возможно, получит большую популярность.
Непростое устройство позволяет использовать для покрытия больше дешевых материалов из битума, обеспечивает пространство, которое можно с легкостью превратить в жилое помещение, применив фантазию в дизайнерских решениях. Такие крыши имеют огромный потенциал для применения в индивидуальном и городском строительстве.
Недостатки
Конструкция Судейкина не получила широкого распространения как в прошлом, так и сегодня. Это связано с технологическими нюансами возведения — мало мастеров, способных точно рассчитать конструкцию. Желающие обзавестись такой крышей столкнутся со следующими трудностями:
Сложно подобрать типовой проект. Каждая крыша индивидуальна, а у строителей, как правило, нет опыта в ее возведении по технологии Судейкина.
Крыша Судейкина – проект прошлого века в исполнении пользователей FORUMHOUSE
Обустройство мансарды вместо холодного чердака дает возможность увеличить полезную площадь, сэкономив на возведении полноценного второго этажа. Даже с учетом некоторой ограниченности пространства, обусловленной конструктивом обычных кровельных систем, в мансарде достаточно места для небольшой спальни или гостевой. Чтобы вместо скатов были полноценные стены и максимум места, используют купольную конструкцию кровли-восьмигранника, спроектированную еще в начале прошлого века. Пользователи FORUMHOUSE убедились в жизнеспособности оригинальной крыши, созданной архитектором Судейкиным.
Содержание
Проект из прошлого
Проект предназначен для домов квадратной формы и позволяет на 90% использовать мансардное помещение, которое получается светлым благодаря окнам, расположенным во фронтонах. В своем альбоме Судейкин составил сравнительную таблицу, доказывающую, что при устройстве его крыши получается наибольший размер мансарды и требуется наименьшее количество кровельного материала. Кроме практической составляющей немаловажна и декоративность этой необычной конструкции – она украшает квадратные дома, позволяя отойти от штампов.
Реализация в настоящем
Несмотря на то, что массового распространения ни в свое время, ни позже проект не получил, о нем не забывают, под Ростовом-на-Дону построен целый поселок с подобными кровлями.
Да и наши форумчане всерьез заинтересовались плюсами конструкции и принялись за воплощение. Приглянулась крыша как владельцам деревянных домов – каркасников, срубов и брусовых, так и хозяевам каменных коттеджей, сложенных из различных блоков. Конструктив позволяет получить холодный вентилируемый чердак и большую мансарду, что и привлекает в первую очередь. У автора и кровельная система, и фронтоны были выполнены из дерева. Сегодня востребованы и каменные фронтоны, все зависит от типа дома и возможностей владельцев.
Мы строим дом 6×6 метров, в дальнейшем планируем пристроить с одной из сторон закрытую веранду, и ее крышу использовать, как балкон.
Что касается центрального столба, возможность отказаться от него рассматривал сам автор, при условии усиления соединений тросами. Современные специалисты рассчитали, что можно убрать столб, если поднять центральную часть и дополнительно укрепить балки. Это подтверждают и форумчане.
Не поленился, сделал макет из бруска 20×20 мм – центральная стойка не нужна! Правда, несколько увеличил высоту верхнего яруса – чтобы не прощёлкнулся под снегом. Вообще эта зима внесла коррективы в то, что я собираюсь строить.
Крыши Судейкина видел под Питером в детстве в местах еще дореволюционного дачного строительства. В конце 60-х годов смотрелись отлично, видно было, что эти крыши не ремонтировались с тех самых времен. Крыты были чем-то мелкоштучным, возможно даже черепицей. Такая крыша дает большую площадь мансарды, но актуальна, как мне кажется, только для квадратного дома. При надлежащем расчете можно отказаться от центральной стойки. Получим большой объем – мансарду, что для дачного дома может быть плюсом.
Некоторые выбирают такую крышу не из-за большого мансардного помещения, а чтобы отойти от типовых вариантов в четыре ската, как пользователь портала Radogast.
Технология
Стандартный алгоритм сборки кровельной системы по проекту Судейкина с деревянными фронтонами состоит из следующих этапов:
Когда крыша такой конструкции изначально закладывается в проект каменного дома, фронтоны выкладывают из стенового материала. Под мауэрлат заливается армопояс, балку к фронтонам крепят на шпильки, между камнем и деревом обязательно прокладывают гидроизоляцию. Так сделал kollega.
По всему периметру фронтонов залит армопояс со шпильками d 12 мм. Через прокладку из рубероида уложен и прикручен мауэрлат. Балками 100х100 мм связали вершины 4-х фронтонов, получился квадрат (почти). Посередине поставили опорный столб 150х150 мм. Внизу он опирается на армопояс между 1 этажом и мансардой. Связали опорный столб с балками, уложили балки чердака 200х50 мм, приколотив две из них к опорному столбу. Между балками – 59 см для удобства укладки утеплителя. Установили 4 стропилины: от вершины столба к вершинам фронтонов; установили остальные стропила.
Кровельные материалы
Судейкин рассчитывал кровлю под оцинкованное железо, но сегодня гораздо более внушительный выбор покрытий. Бытует мнение, что для этой крыши больше подойдут мелкоштучные материалы или мягкая черепица, так как листовые разновидности придется сильно резать. Конечно, по декоративности вариации мягкой черепицы выигрывают у листовых материалов, но их цена для многих неподъемна. Как показала практика, купольную восьмигранную крышу можно смело крыть ондулином, металлочерепицей и даже металлопрофилем. Если правильно посчитать необходимое количество, используя как онлайн-калькуляторы, так и редакторы, в которых можно прорисовать раскладку, реально обойтись практически без отходов. Это тоже проверено и доказано нашими форумчанами.
Встречал высказывания, что отходов металлочерепицы на такой крыше очень много. Вот на фотографии ВСЕ отходы с моей крыши. Ширину кусков можно понять из шага волн черепицы. Шатровая и четырехщипцовая крыши в этом смысле не конкуренты. Единственно, расчет количества материалов продавцам доверять нельзя. У них метров на 30-40 больше получалось. И саморезов надо примерно на треть больше, чем они по нормативам считают.
Я сделал себе такую крышу. Крыл ондулином, особых сложностей не возникло, результат – на фото.
Я делал ондулином нижегородским, кроил по месту, треугольный остаток у меня уходил, как правило, в то же самое место другого ската крыши, обрезков осталось мало, самое сложное было рассчитать нужное количество листов, рассчитал 42 листа, купил на всякий случай 44, потратил 41 лист. Пилил цепной пилой.
На крышу – коричневый ондулин, точнее, ондуру, все очень бюджетно, решили вразбежку класть, чтобы сплошного шва не было. Цветовая палитра ондулина и ондуры немного отличается, мне больше понравились оттенки ондуры. Я разложила 1 верхнюю и 1 нижнюю части крыши, а сверху – ондулин, учитывая нахлесты, строитель сказал начинать крой с центра. От того, что класть решили вразбежку, количество листов не изменилось. У меня осталось лишних 4 листа ондулина, которые я как раз взяла «на всякий пожарный».
Крыша Судейкина, отделанная мягкой черепицей у форумчанина kukan.
Вывод
Кроме прироста площади мансарды и оригинального внешнего вида, удобно, что с этих крыш снег сходит, не задерживаясь. Что касается стоков, монтируются воронки по углам свесов и желоба, в которые и собирается вода со всех скатов. Воспользоваться ли проектом прошлого века, до сих пор не утратившим актуальности, решайте сами. Но те, кто уже сделал себе эту необычную крышу, довольны результатом и не жалеют, что отступили от стандартов.
Более полную информацию по оригинальным кровельным системам можно найти в теме на форуме по крышам Судейкина. Определиться с подходящими материалами для опор и перекрытий поможет статья о деревянных балках. Про интересный кровельный материал, который можно применить и для купольной крыши, рассказывается в материале о сланцевой кровле. Видео об утеплении мансарды научит, как сделать помещение достаточно теплым.
Крыша Судейкина – история создания, достоинства и недостатки конструкции
Современное гражданское строительство удивляет разнообразием архитектурных форм и решений, которое вызвано не в последнюю очередь появление более совершенных, технологичных строительных материалов. Однако, в большинстве случаев в выборе конструкции кровли застройщики руководствуются соображениями практичности, учитывая при этом климатические условия в регионе строительства и характер использования дома.
Лидером по функциональности и экономичности среди кровель по праву считается крыша Судейкина, которая позволяет более эффективно использовать подкровельное пространство, а также обладает высокой несущей способностью.
История возникновения и конструкция
В 1914 году знаменитый русский архитектор Григорий Михайлович Судейкин выпустил собственную книгу, которая называется «Альбом проектов зимних дач, изб, особняков». Это издание стало настоящим учебником, да и просто настольной книгой для многих поколений проектировщиков, архитекторов и дизайнеров. В ней можно было почерпнуть множество интересных идей и конструктивных решений, но более всего внимания привлекла оригинальная конструкция крыши.
Обратите внимание! Крышей архитектора Судейкина называют оригинальную, разработанную российским архитектором конструкцию кровлю в виде восьмигранного купола, которая не имеет традиционной стропильной системы.
Особенностью кровли Судейкина является отсутствие традиционной стропильной системы. Ее каркасом является стоечно-балочная конструкция, опирающаяся на центральный столб-стойку. Таким образом, крыша состоит из 8 треугольников, четыре из которых стыкуются острием вниз, а остальные острием вверх.
Особенности конструкции
Получив в наследство наработки архитектора Судейкина, современные проектировщики с помощью компьютерной техники смогли рассчитать конструкцию придуманной им купольной шестигранной крыши без центральной стойки. Благодаря этому удается использовать подкровельное пространство для организации жилой мансарды практически полностью. Однако и классическое исполнение крыши Судейкина остается актуальным из-за оригинального внешнего вида, ее основными особенностями считают:
Интересно, что Судейкин не только создал проект оригинальной кровли нетипичной формы, но и доказал, что конструкция такого типа позволяет максимально полно использовать помещение мансарды, при этом на ее обустройство требуется меньше на 25% кровельного материала, чем для строительства двухскатных аналогов.
Достоинства
Как доказал более 100 лет назад сам создатель, крыша Судейкина не просто оригинальнее и эстетичнее традиционных скатных кровель, она дешевле при монтаже и практичнее в эксплуатации, чем аналоги. Наверное, благодаря этому, проект, созданный более века назад не предан забвению, а активно используется в современном строительстве. Достоинствами конструкции крыши, разработанной русским архитектором, считаются:
Учтите, что еще одним доводом «за» считается большая площадь фронтонов, которая позволяет организовать естественное освещение за счет вертикального остекления. Это немаловажный фактор, ведь мансардные окна, монтируемые прямо в скат, стоят в разы дороже.
Недостатки
Надо признать, что конструкция, разработанная Судейкиным, не получила массового распространения ни среди современников, ни в наше время. Это объясняется особенностями крыши такого типа и тем, что технология известна в основном лишь узким специалистам. Те, кто хочет использовать ее для строительства дома, сталкиваются со следующими трудностями:
Профессиональные кровельщики считают самым главным недостатком то, что для ее строительства невозможно пользоваться типовым проектом, а также то, что, как правило, у исполнителей мало опыта по монтажу крыши Судейкина.
Делаем крышу русского архитектора Судейкина 👷 своими руками: фото, чертежи и расчеты
В наше время такой вид крыши встречается довольно редко, но в прошлом она красовалась на значительной части изб в России. При этом сегодня такая крыша не утратила своей привлекательности и по-прежнему выглядит заманчиво, не оставляя равнодушными окружающих. Одним из достоинств данного вида крыши служит возможность обустройства мансарды, то есть создания дополнительной площади и без постройки отдельного этажа.
Наследие русского архитектора Судейкина
Григорий Судейкин — выдающийся русский архитектор создал немало планировок для частной застройки загородного типа. Его работы с чертежами и расчетами применяются и по сей день, но особую славу архитектору принес проект крыши, названной в честь своего творца.
Отличительными особенности этого проекта были не только формы скатов и их количество, но и конструктив. Состав крыши включает в себя восемь треугольников, половина которых расположена углом вверх, а другая половина — углом вниз.
В данной конструкции отсутствует стандартная стропильная система. Сборка основания производится из брусьев, которые опираются на центральный столб. Важно учитывать, что для лучшего зрительного сочетания крыши со стенами стоит использовать оптимальное соотношение высоты стен к их длине, например ¾.
В декоративном плане крыша Судейкина не отстает от практической составляющей. Она прекрасно украшает дома квадратной формы, позволяя оторваться от стереотипов.
Чем хороша крыша Г. М. Судейкина и что следует учесть
Прежде всего выделим существенные достоинства проекта крыши Судейкина:
Однако данный тип устройства крыши имеет и недостатки:
Как реализовать самому оригинальный проект
Собственно монтаж изоляционного и кровельного материала осуществляется так же, как и для односкатной или двускатной крыши с учетом треугольной формы, которую имеют части кровельной системы.
Рассмотрим основные шаги при постройке несущей конструкции крыши Судейкина:
Конструктив каркаса кровли для каменного дома
Познакомимся поближе с каркасом крыши архитектора Судейкина для каменного дома, имеющего фронтоны из идентичного материала. Основные этапы строительства представлены на фото:
О выборе кровельного материала
При разработке своей конструкции Судейкин рассчитывал использовать для кровли оцинкованное железо, однако в наше время простор для выбора намного больше. Считается, что современные малоразмерные материалы, в том числе мягкая черепица, прекрасно подойдут в качестве кровельного материала.
Сравнивая другие разновидности кровли с упомянутой ранее мягкой черепицей, следует обратить внимание, что резка листовых материалов может занять продолжительное время, причем черепица выигрывает еще и по декоративности. Однако стоит она немало.
Подведем итоги
Помимо наибольших размеров мансарды и прекрасного внешнего вида, крыша Судейкина может похвастаться удобством в плане отсутствия необходимости чистки снега в холодное время года. Для сбора стоков устанавливаются желоба для сбора воды со скатов, монтируются воронки по углам.
Возможность отказа от центрального несущего столба рассматривал сам архитектор, пытавшийся усилить конструкцию с помощью тросов. По расчетам современных инженеров построить крышу без центрального упора возможно при увеличении наклона верхней части кровли с одновременным усилением балок.
Проект такого типа проверен владельцами на практике. Для многих выбор данной кровельной системы обусловлен вовсе не большей полезной площадью, а возможностью отказаться от стандартных схем в случае использования четырех скатов. Каждый сам решает, стоит ли повторять проект, разработанный еще в прошлом веке, но актуальность данного решения подтверждена на практике.Те же, кто решился изготовить такую нестандартную крышу, рады результатам и довольны возможностью отступить от шаблонов.
Крыша Судейкина — фото, расчет
История возникновения и конструкция
В 1914 году знаменитый русский архитектор Григорий Михайлович Судейкин выпустил собственную книгу, которая называется «Альбом проектов зимних дач, изб, особняков». Это издание стало настоящим учебником, да и просто настольной книгой для многих поколений проектировщиков, архитекторов и дизайнеров. В ней можно было почерпнуть множество интересных идей и конструктивных решений, но более всего внимания привлекла оригинальная конструкция крыши.
Обратите внимание! Крышей архитектора Судейкина называют оригинальную, разработанную российским архитектором конструкцию кровлю в виде восьмигранного купола, которая не имеет традиционной стропильной системы.
Особенностью кровли Судейкина является отсутствие традиционной стропильной системы. Ее каркасом является стоечно-балочная конструкция, опирающаяся на центральный столб-стойку. Таким образом, крыша состоит из 8 треугольников, четыре из которых стыкуются острием вниз, а остальные острием вверх.
Фрагмент справочника «Альбом проектов зимних дач, изб и особняков» 1914 года
Оригинальный проект кровли Судейкина
Плюсы и минусы конструкции
Кровли, возведенные по проекту Судейкина, смотрятся очень стильно и необычно. Интересная их особенность состоит в том, что несмотря на сложные углы и оригинальность конструкции, монтажные работы проводятся непосредственно на доме, построенном в форме правильного квадрата. Согласно с теорией, на прямоугольных домах крыша Судейкина также может возводиться. Но на практике это сделать проблематично с учетом всей сложности просчета несущей способности балок. В таких домах необходимо будет дополнительно делать специальные ендовы, проектируя их самостоятельно.
Преимущества крыш по проекту русского архитектора Судейкина следующие:
Почему же крыша, обладающая многочисленными достоинствами, не сохранила популярность до наших дней? Причины этого скрываются в ряде недостатков рассматриваемой конструкции:
Классический вариант традиционно возводят, ориентируясь на данные инженерного справочника 1916 г., носящего название «Альбом проектов». В этой книге предоставлена практическая информация и рекомендации от ведущих специалистов того времени, не потерявшие своей значимости в наши дни.
Наследие русского архитектора Судейкина
Григорий Судейкин — выдающийся русский архитектор создал немало планировок для частной застройки загородного типа. Его работы с чертежами и расчетами применяются и по сей день, но особую славу архитектору принес проект крыши, названной в честь своего творца.
Отличительными особенности этого проекта были не только формы скатов и их количество, но и конструктив. Состав крыши включает в себя восемь треугольников, половина которых расположена углом вверх, а другая половина — углом вниз.
В данной конструкции отсутствует стандартная стропильная система. Сборка основания производится из брусьев, которые опираются на центральный столб. Важно учитывать, что для лучшего зрительного сочетания крыши со стенами стоит использовать оптимальное соотношение высоты стен к их длине, например ¾.
Данная кровельная система не предназначена для домов сложной формы, строение должно быть выполнено в форме квадрата. Допускается прямоугольная форма, но изготовление крыши в этом случае усложняется.
Выбор данной схемы позволяет с максимальной выгодой использовать мансардное помещение, а установка во фронтах окон сделает помещение светлым и пригодным для жилья. Сам автор данного проекта отмечал, что устройство его крыши позволяет получить наибольший размер мансарды, при расходовании наименьшего количества материала.
В декоративном плане крыша Судейкина не отстает от практической составляющей. Она прекрасно украшает дома квадратной формы, позволяя оторваться от стереотипов.
Особенности крыши Судейкина
Проект Судейкина отличается наличием большого количества различных практических преимуществ. Многие архитекторы выделяют несколько главных особенностей. К ним относятся следующие технические характеристики:

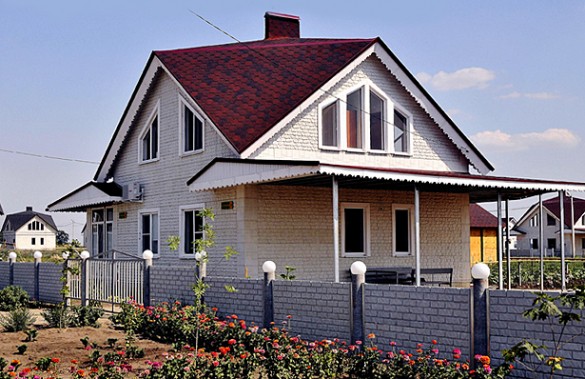

Фото дома с крышей Судейкина
Не смотря на наличие множества преимуществ, следует отметить, что крыша Судейкина не обрела огромной популярности и не стала столь востребованной.
Это объясняется тем, что у данной конструкции имеется перечень недостатков, препятствующих ее широкому признанию. Ними являются следующие минусы:
Достоинства и недостатки крыши Судейкина
Кровля, построенная таким образом, смотрится чрезвычайно стильно и интересно. Главной особенностью является то, что, несмотря на оригинальную конструкцию и сложность углов, монтаж кровли осуществляется только на доме, у которого форма имеет вид правильного квадрата. Теория утверждает, что на прямоугольном доме тоже можно соорудить крышу Судейкина, но на практике это очень сложно и трудоемко, особенно если учесть всю сложность просчета несущей способности балок. При прямоугольном строении дома необходимо будет делать специальные ендовы, проектируя их на свое усмотрение.
Эскиз крыши Судейника
Достоинства крыши архитектора Судейкина заключаются в следующем:

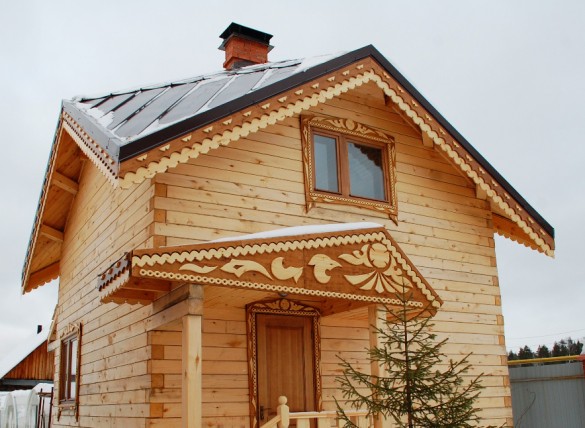

Фото — Крыша Судейкина
Но, несмотря на такое большое количество достоинств, у кровли есть определенные минусы. Одним из самых явных является сложность расчета кровли для определенной площади. Ведь, скорее всего Ваш дом был выполнен по индивидуальному проекту.
Фото — Схема крыши Судейника
Классическая крыша Судейкина традиционно монтируется на основе справочника инженеров 16-го года выпуска под названием «Альбом проектов». В данной книге Вы найдете много практичных советов и рекомендаций от лучший строителей того времени, не потерявших актуальность и почти через 100 лет. Почему именно издание начала 20 века? Многие строители стали забывать про столь оригинальную и устойчивую конструкцию. Вы имеет все шансы стать первопроходцем в данной сфере в своем городе.
Фото — Разворот книги Альбом проектов
Видео: устройство крыш домов
