Ремонт замка двери (замена щёток двигателя) Discovery 4
Нежданно негаданно перестала открываться передняя пассажирская (правая) дверь. Начал с просмотра опыта коллег, а также предложений на Avito.
После недолгого изучения темы понял, что геморрой приличный. Нашёл ребят, которые за 2000 р. перебирают ваш замок, но ехать к ним — ахтунг почти 2 часа (пос. Верея). Обещают, что за 1 час переберут ваш замок «под ключ». Прочие предложения либо новый оригинал за 8 тыс. + установка около 2 тыс. = 10 тыс. нехило для одного замка. Плюнул, решил перебрать самостоятельно, опираясь на опыт коллеги www.drive2.ru/l/7153787/
Ещё раз предупреждаю, что процедура довольно сложная и первый раз требуется реально около 4-х часов. Главное не спешить, чтобы не допускать повреждений обивки двери, проводки и т.п. Я не буду повторять все шаги, т.к. коллега всё тщательно описал — на Диско 4 почти всё также. Укажу лишь несколько моментов, на которые я бы обратил внимание:
1) Крепление карты двери на Диско немного отличается, 4 шурупа спрятаны под серебристыми накладками двери, чтобы ничего не коцать лучше использовать специальные пластиковые отвертки (есть на Ebay);
2) Очень аккуратно надо снимать тросик кнопки блокировки двери, т.к. белая пластиковая «гильза» легко обламывается, в итоге кнопка не будет двигаться;
3) Щетки моторчика надо аккуратно снимать пинцетом, чтобы не погнуть ножки;
4) Старые щётки при вытаскивании рассыпаются — я выдавливал их лезвием;
5) Новые щётки вставляются в зажимы на ножке, я бы лупу взял на всякий — очень мелкие детали;
6) Двигатели доноры есть CarStereo по 200 рублей — Starline SL-2 (12 вольт) я бы рекомендовал взять 2 штуки — на всякий, т.к. можно случайно что-нибудь потерять или сломать (о мелких щетках);
7) Ручку двери надо снимать — один шуруп снаружи двери, второй изнутри + надо вытащить заглушку снаружи (полуовальная) там ещё надпись Land Rover — она не даёт толкнуть ручку немного вперёд, чтобы вытащить из пазов;
8) Перед сборкой проверьте работу моторчика, чтобы не переделывать снова;
9) И ещё рекомендую делать фото перед разборкой, чтобы ничего не забыть!
Вот думаю теперь, если правая передняя дверь пришла, значит скоро могут и другие подойти, но опыт уже есть. Да, и вопрос к LR, а нафига ставить такие некачественные моторчики?
Дополнение от 11.06.2017
Номера оригинальных замков двери (правая передняя пассажирская) LR 011275 (замена) или LR072413.
Вот думаю, может начать на досуге это людям делать в качестве хобби 🙂
3. Ремонт активатора замка двери багажника
Спустя две недели от покупки, плохо стал открываться замок верхней двери багажника. Иногда с первого раза срабатывал замок, а иногда с тридцатого.
Эта болячка известна всем владельцам Дискавери 3 и 4. Чаще всего она ведет к кнопке замка верхней двери багажника.
А с моей кнопкой уже что-то делали, после чего залили герметиком.
Сама кнопка для Дискавери 3 и 4 отдельно не деталируется, только в сборе с ручкой, что будет очень дорого.
Но есть выход — можно купить только кнопку замка задней двери от Фрилендера 2.
Пробуя открыть замок с кнопки ключа ситуация была аналогичная, значит проблема не в кнопке. Но ее мы тоже поменяем.
Также дополнительно указывало на другую проблему то, что если прислушаться во время нажатия на кнопку было слышно, что что-то там срабатывает (издает вжик-вжик).
Вторая проблема которую я нашел на драйве — вытягивание крючка на тросике.
Забыл рассказать как все разбирается.
Все очень просто и делается с перекуром за 15 минут.
Разбираем ручку верхней двери:
1. открываем верхнюю дверь и нам предоставляется доступ 4 винтам, откручиваем.
2. снимаем обшивку (можно не полностью, только со стороны замка)
3. под обшивкой видим 3 гайки, откручиваем их
4. сдергиваем ручку (он на клипсах)
5. на ручке откручиваем 2 самореза
6. разбираем ручку на 2 части
7. открывается доступ к кнопке, кнопка снимается отогнув 2 усика.
8. собираем в обратной последовательности.
Разбираем нижнюю дверь для доступа к замку и активатору:
1. аккуратно снимаем пластиковые колпачки с винтов на торце нижней двери.
2. откручиваем винты с накладки
3. снимаем пластиковую накладку с торца дверцы
4. снимаем боковые тросики (которые держат нижнюю дверь)
5. откручиваем болты (за которые крепятся тросики)
6. снимаем обшивку нижней двери (она на клипсах)
7. для удобства дальнейшей работы закручиваем обратно один болт и устанавливаем тросик. Теперь дверь не надо придерживать.
Значит дело не в бобине)))
Разбираем дверь и сразу снимаем активатор.
В активаторе стоит моторчик (как в замках дверей), но не с червячной передачей, а обычной шестеренкой.
Корпус моторчика неразборный, но его разобрали, распилив дремелем.
Достали моторчик, в нем было много пыли от щеток, которая забилась не давала полноценно работать. Моторчик прочистили и собрали.
Установили на место активатор и собрали дверь.
Все, замок работает как часы.
Ремонт подсветки внутренней ручки открытия двери Discovery 4
Сдвигаем накладку в сторону торца двери
P.S. Здесь возможно два варианта, или она сдвинется, или нет. Как повезёт. Если накладка не сдвигается, тогда нужно снимать обшивку двери. Как это сделать, написано вот в этом отчёте ссылка Что делать после снятия смотрите дополнение внизу отчёта.
И снимаем её, потянув на себя

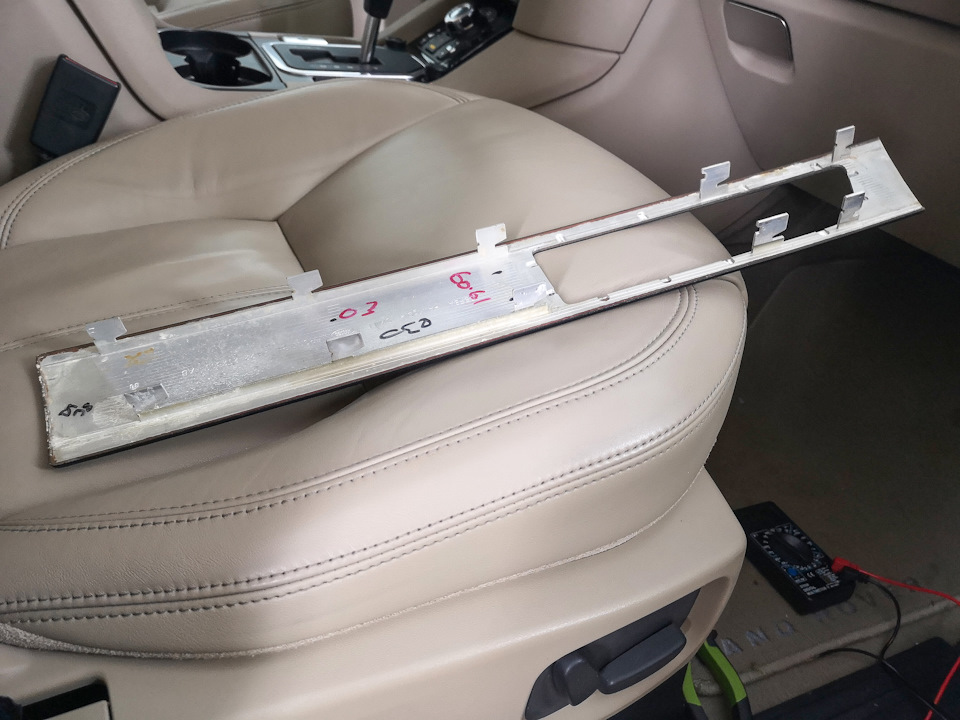

Накладка алюминиевая, типа благородный металл. С каким то секретным кодом от LR. С обратной стороны выглядит вот так

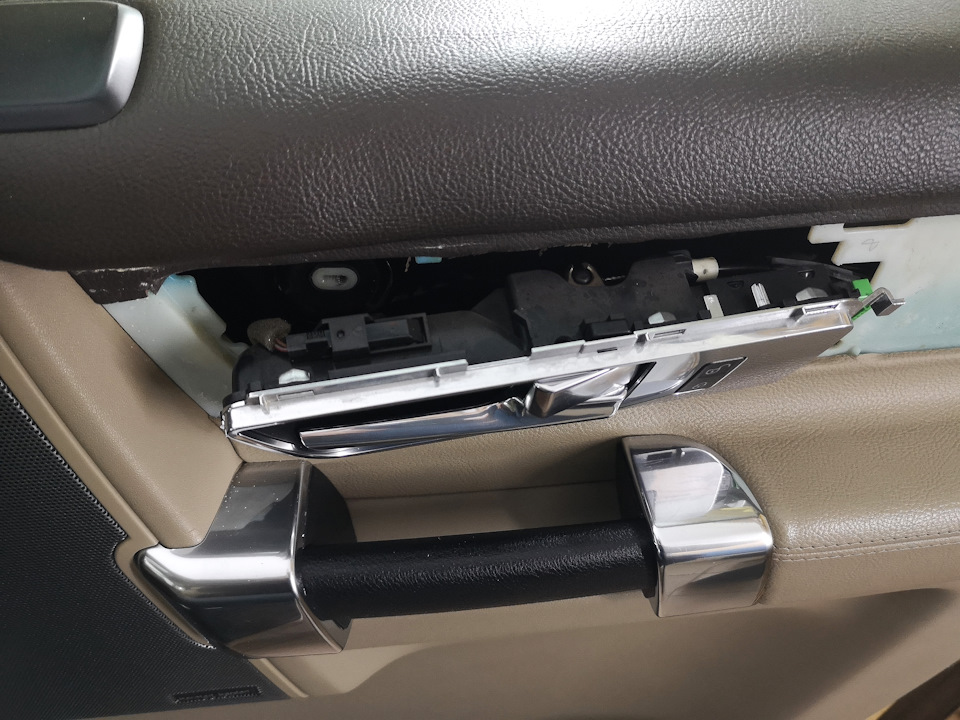

Вынимаем механизм ручки двери на себя
Видим нужную нам хрень. Вдавливаем шарик внутрь и вынимаем её из крепления
Вот он, нужный нам диод
По идее штука не разборная. Но мы же русские люди, мы таких слов не знаем. Зато знаем слово супер клей и синяя изолента 😄 Поэтому берём маленькую отвёртку и делаем вскрытие
Освобождаем из корпуса для удобства пайки
Кстати изначально он там зелёный оказывается

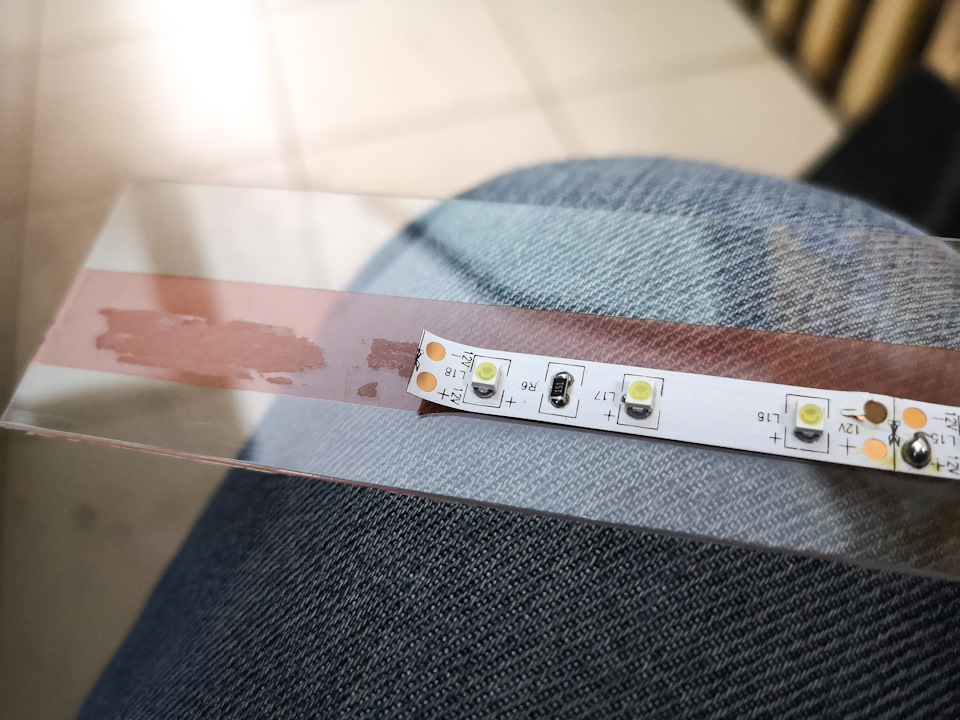

Зелёных диодов не держим, а вот белый выпаиваем из диодной ленты. Диод если не ошибаюсь SMD 3528
Выпаиваем старый. Впаиваем новый (не перепутайте только + и — ). Включаем габариты и проверяем что всё работает
Склеиваем корпус супер клеем и собираем всё в обратном порядке
Повторяем на всех ручках которые не светятся 😉
P.S. Если пришлось снимать обшивку, то для того чтобы сдвинуть и снять декоративную накладку, нужно отщёлкнуть два фиксатора с внутренней стороны двери (на примере водительская дверь, остальные двери по аналогии)
Если Вы делаете это с водительской дверью, то для того чтобы вынуть диод, придётся ещё вынуть ручку двери. Мешающий разъём нужно снять
Тянем язычок вверх, а сам разъём тянем в сторону
Land Rover Discovery 2009, двигатель дизельный 2.7 л., 190 л. с., полный привод, автоматическая коробка передач — своими руками
Машины в продаже
Land Rover Discovery, 2012
Land Rover Discovery, 2014
Land Rover Discovery, 2012
Land Rover Discovery, 2011
Комментарии 26
Хорошая тема, буду себе делать тоже
Там уже другой отчёт выложен, как раз то, что тебе нужно www.drive2.ru/l/517386192640017069/
Игорь!срочно купи альтрокс пятый и установи этой ночью и не говори что он тебе не нужен! Отчет чтоб был!)))
Конечно, уже купил. Сейчас установлю и пришлю тебе вместе с авто в комплекте. Чтобы ты не утруждал себя установкой и прочей ерундой 😁
ну как всегда образец — мануал так сказать! :))
кстати, потыкал все ниши пальчиком — дырочки есть, ни в одной фотонный излучатель не работает 😔
Купил с пробегом 103 (+10 по ТР). Проехал 35 за почти два года. Подсветки крючков не помню никогда 🤷♂️
По дефолту не было. Канадские и скандинавские све́ты не понравились.
Сделал сам: www.drive2.ru/l/475928556958908784/
зато выглядит очень айс 👍🏻
Дядь Игорь красава! В момент нашел и сделал.
Ай, спасибо!
Действительно, делов на пять минут, если не считать того полугода, что я буду собираться доехать до какойнть леруы или чип-н-дипа прикупить светодиодной ленты 😂
Буду знать как на открывалке если что ремонтировать, а вот на закрывалке видимо ни диод, а лампочка диодная стоит. И вот я думаю, сейчас я дверь-то разберу, посмотрю какая там лампочка. Дверь опять соберу, доеду до магазина, куплю лампочку, вернусь в гараж, снова ДВЕРЬ РАЗБЕРУ, поменяю лампочку, ДВЕРЬ СОБЕРУ)))) и счастливый поеду с подсветочкой закрывалки!))) Но, что поделать, наверное так и сделаю! Заодно отремонтирую подлокотник который внезапно стал продавливаться вниз. А вторым заодно будет доливка РЖ (антифриз, масло и пр.). Спасибо за отчет. На пятерочку (по пятибальной шкале)!
А зачем собирать обратно? Снимите обшивку и без неё доехайте.
