Задние динамики, шумка крыши и арок

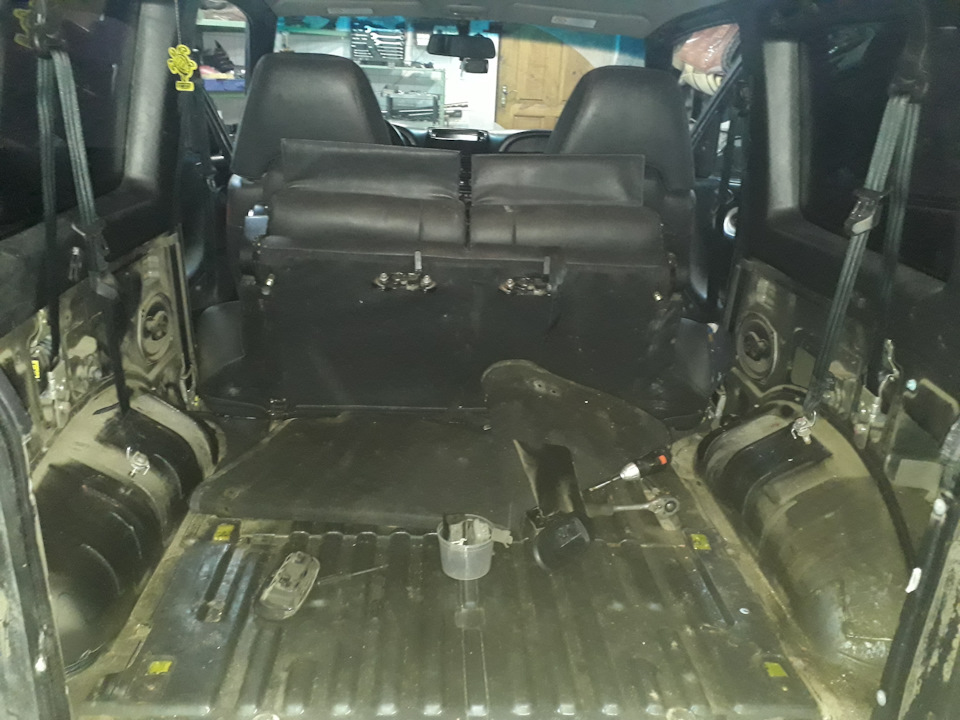

Продолжаю менять динамики. Дошли руки до задних. Они у нас находятся под нижними обшивками арок, снимать нетрудно, крути что видишь.
Раз снял нижний пластик, он открыл доступ к верхнему, который держит обшивку потолка. А его зашумить у меня мысли появились сразу после первого дождика, барабанит нереально

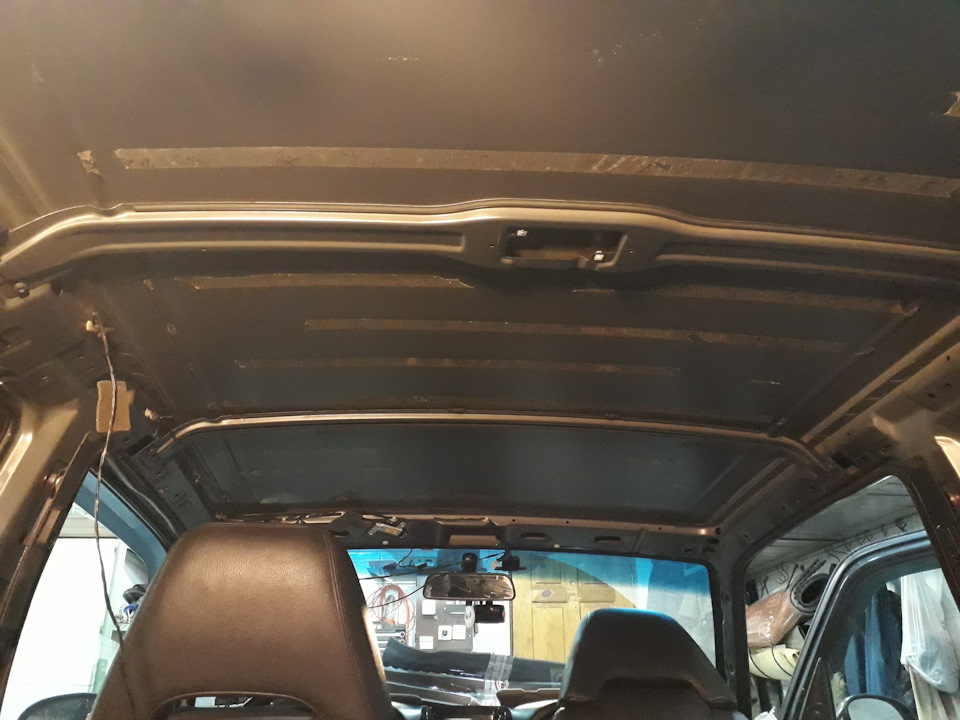

С завода у нас на крыше есть шумоизоляция. Сейчас на современных автомобилях такого не встретишь, максимум хаотичные куски местами. Приходится часто шумоизолировать разные авто.

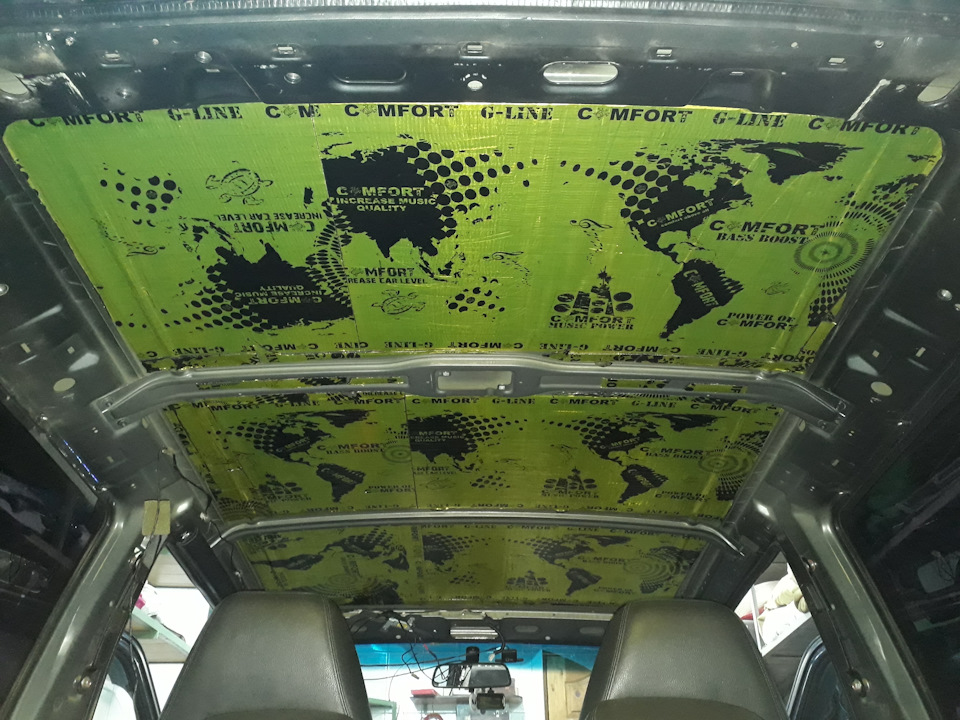

Вибра 3мм первым слоем

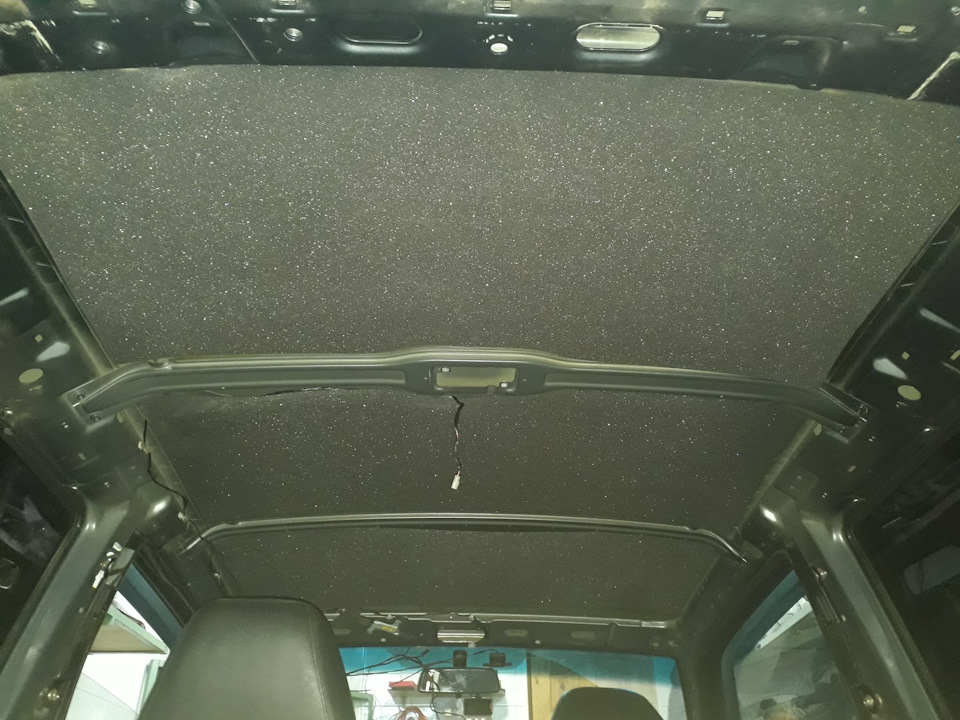

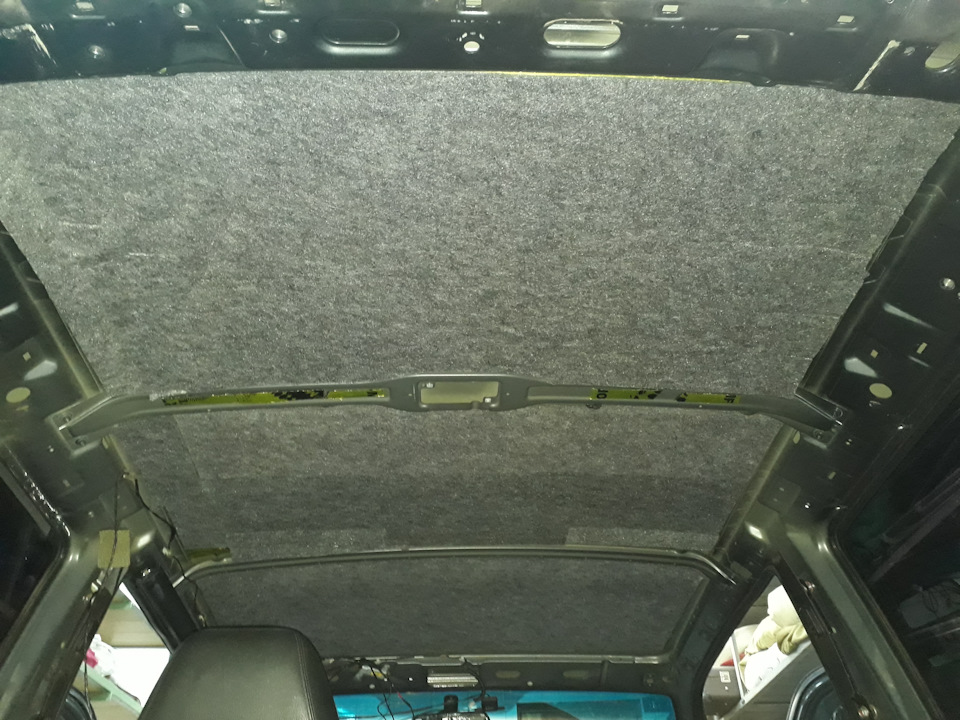

Синтетический войлок 10мм

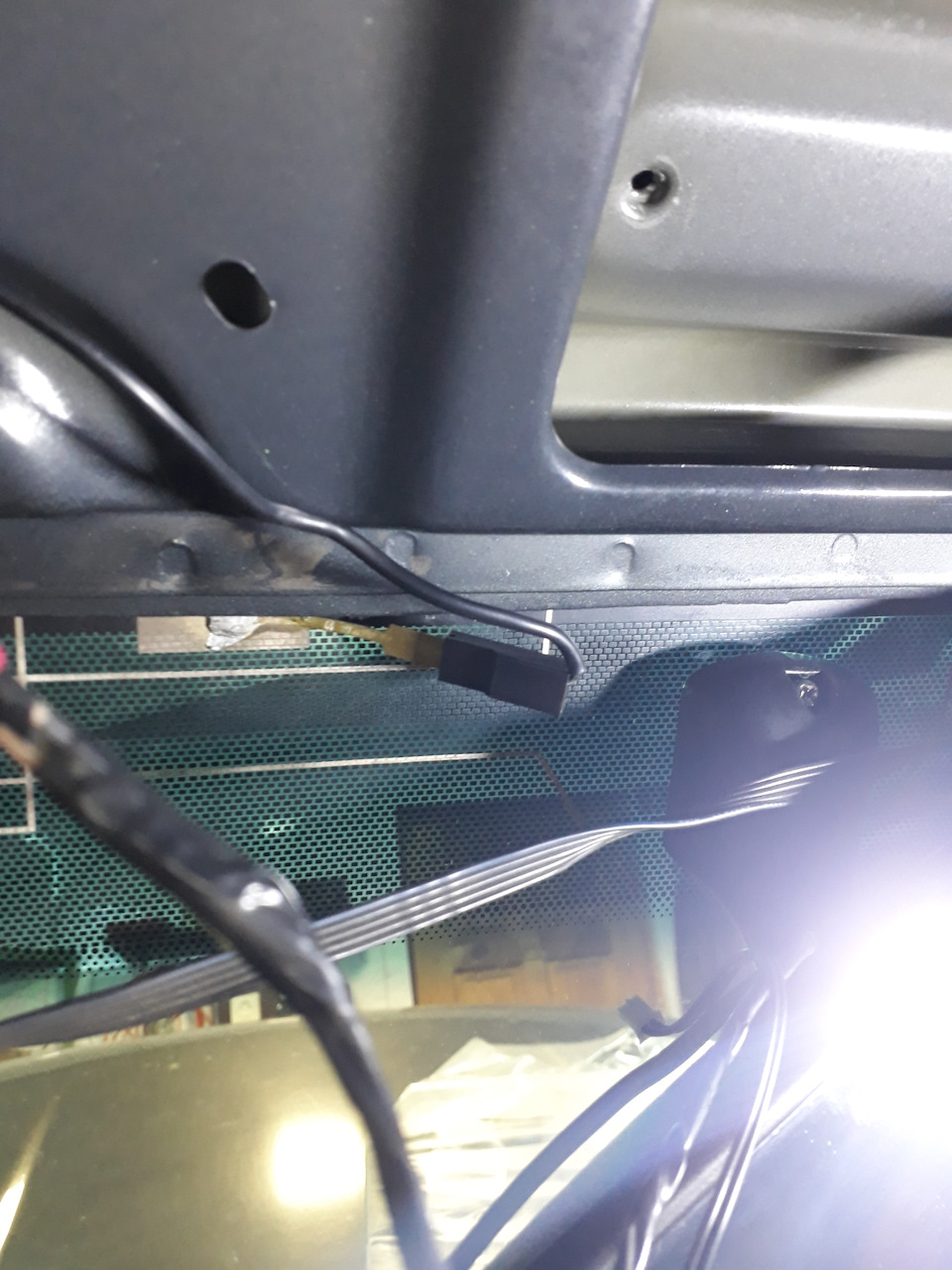

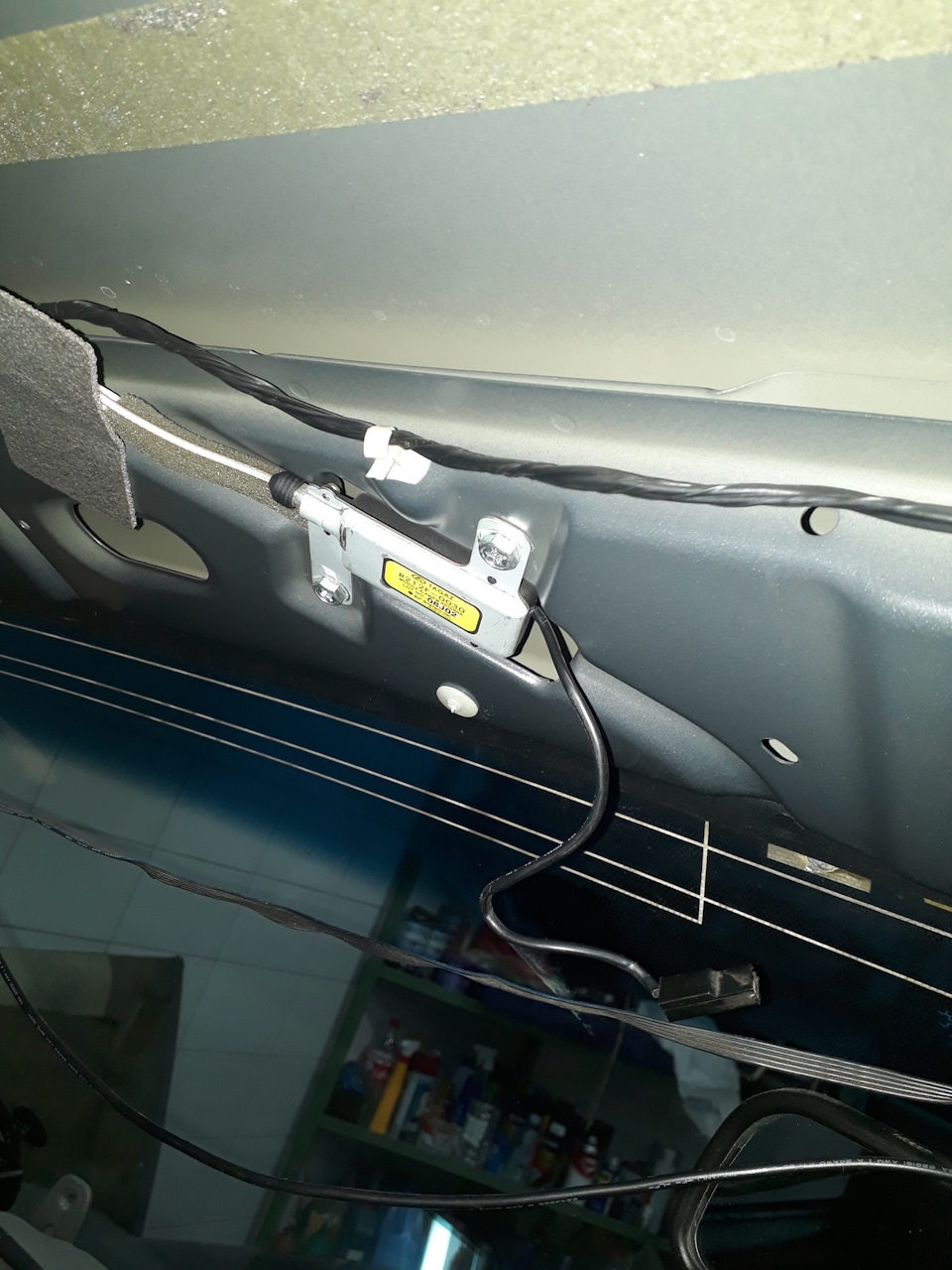

Под обшивкой возле лобового висела фишка от антенны, сначала подумал, что она обломилась

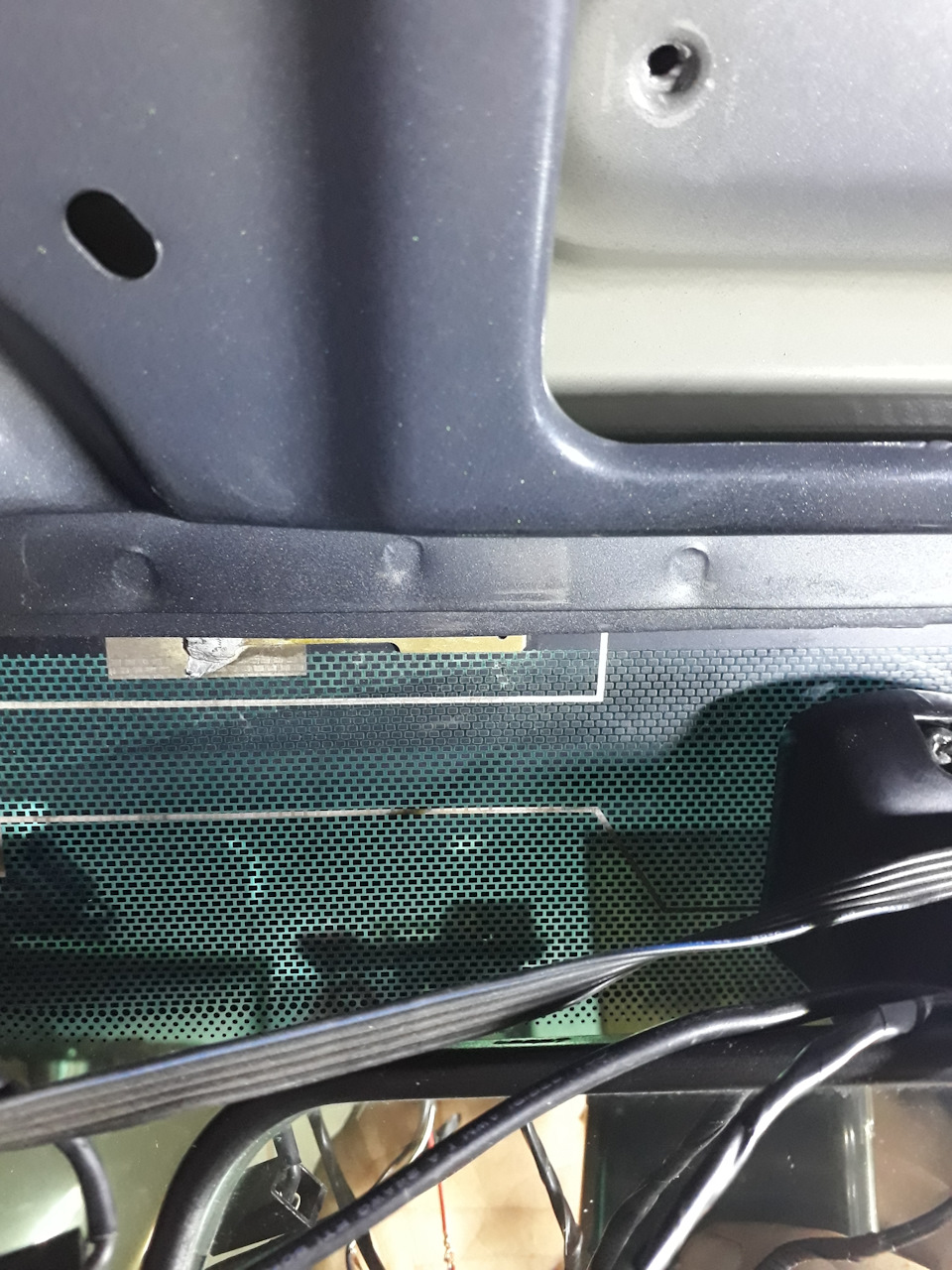

Но потом пригляделся, просто не подключили после замены лобового
Вернул все на место. Разница в работе радио немного есть, стало получше принимать

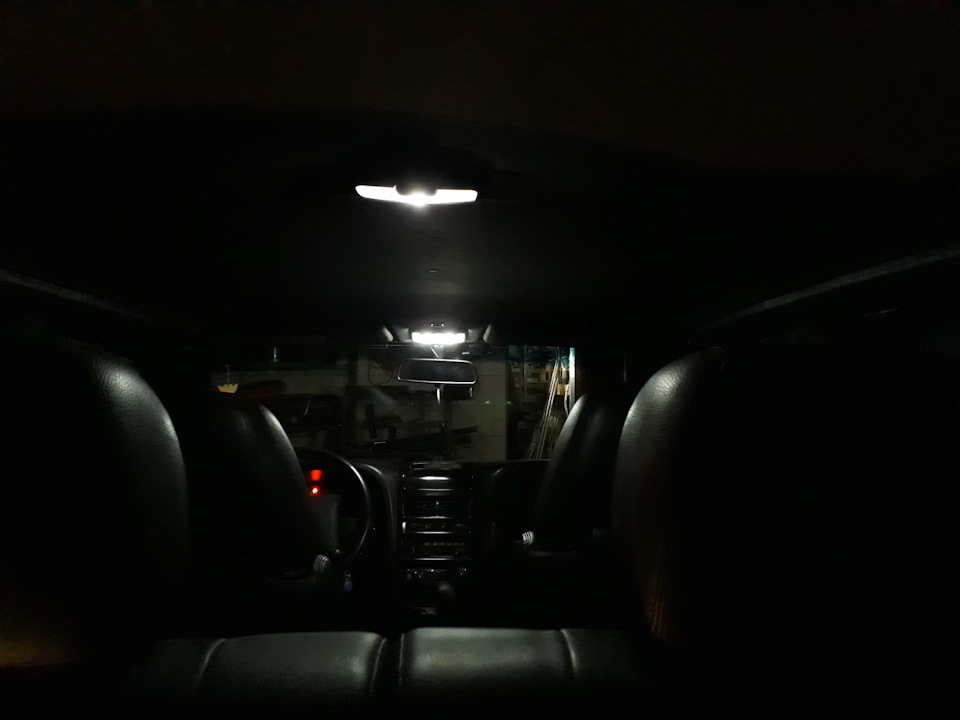

Заодно запараллелил задний плафон от переднего. Загорается при открытии двери, иначе на заднем сидении вечером ни хрена не видно

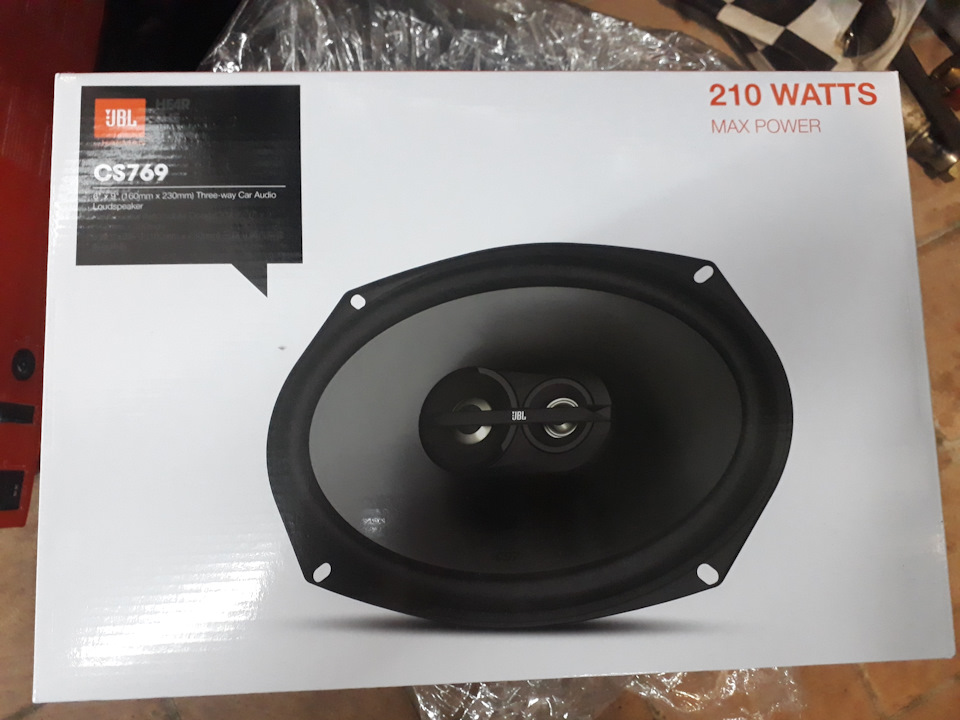

Вернемся к динамикам. Так же опираясь на отзывы в инете, купил лопухи Jbl

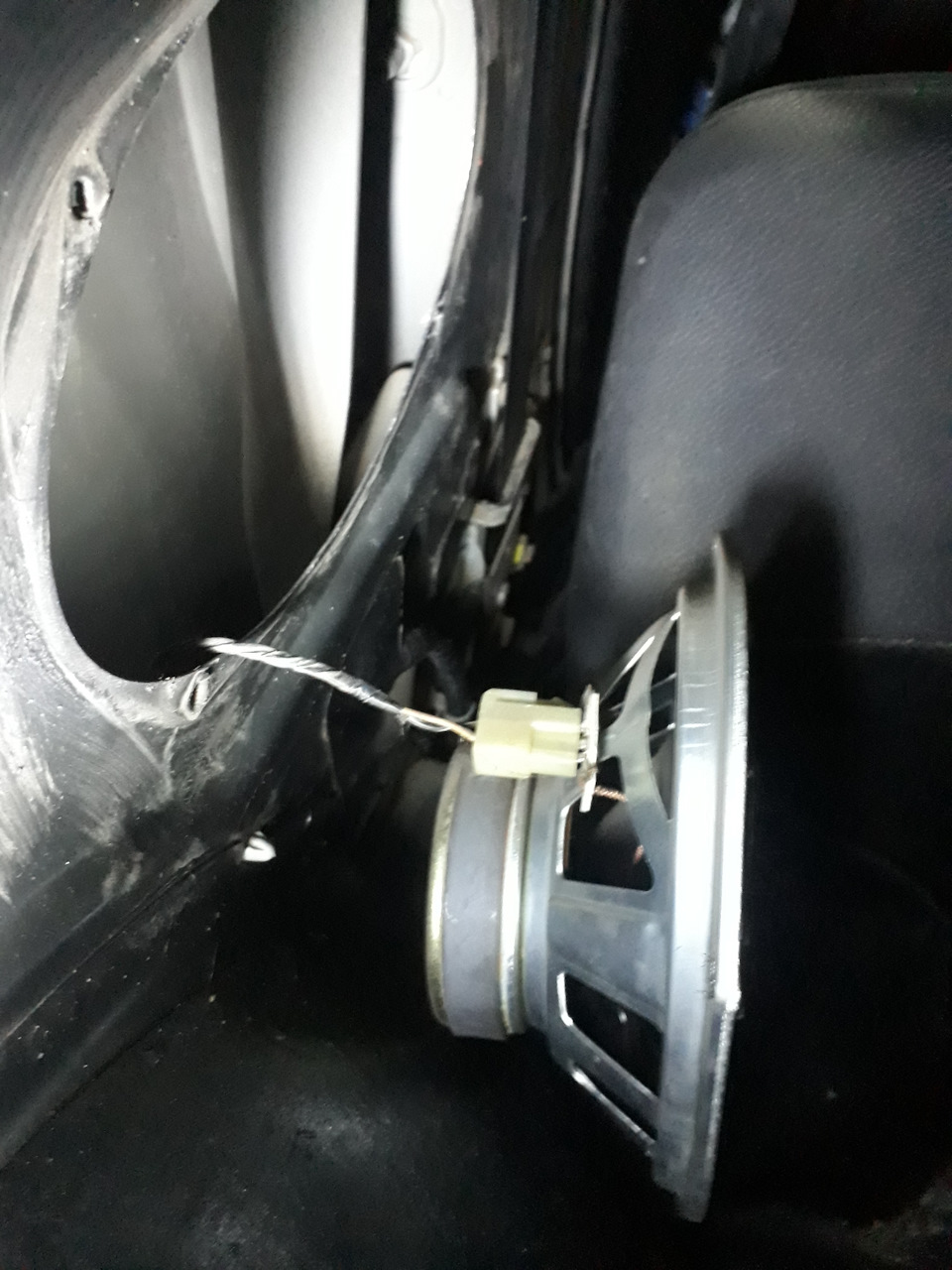

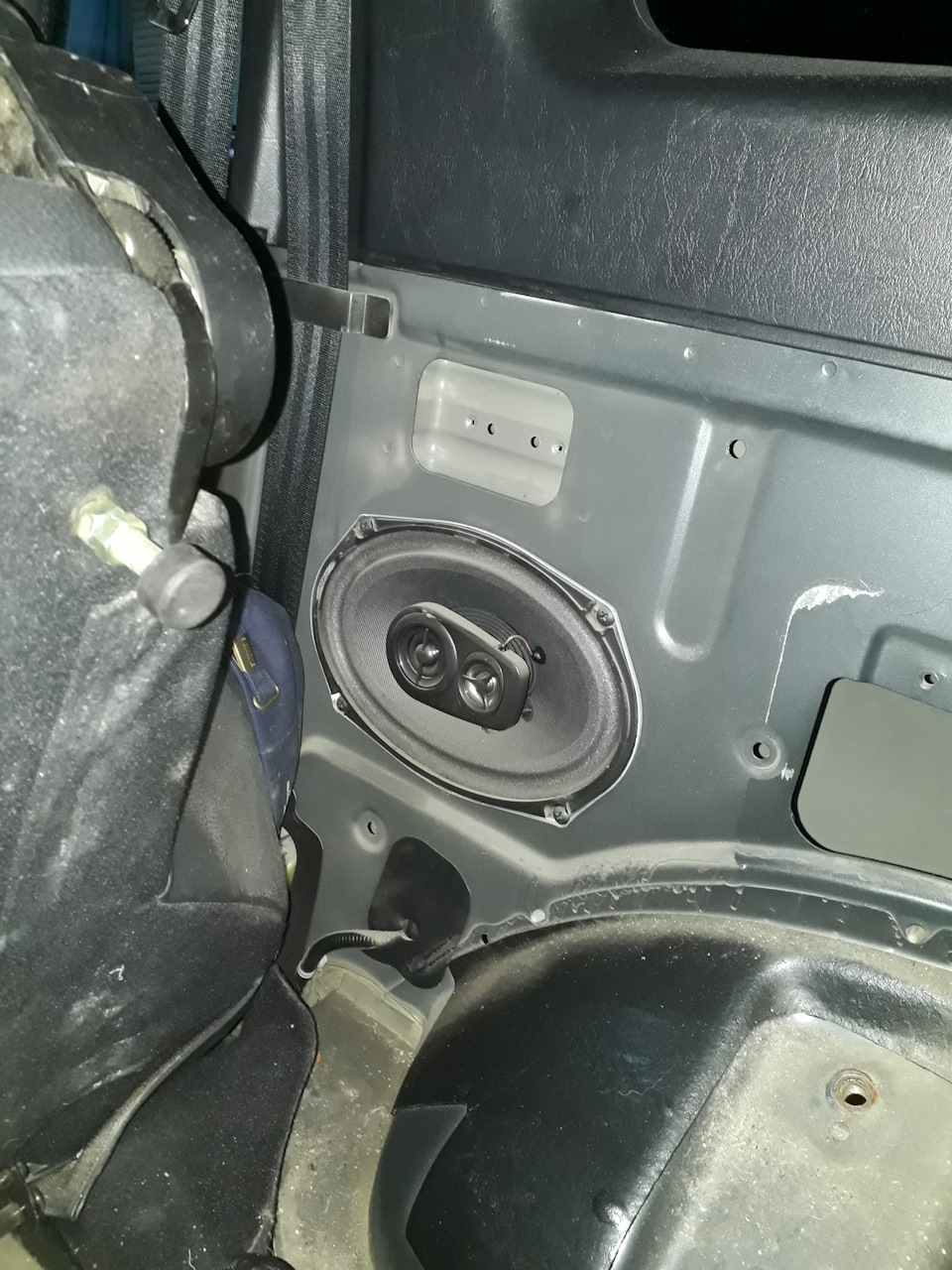

Родные стоят еще заводские
Сначала хотел ставить лопухи через проставку, но обшивки отказались садиться, пришлось усиливать посадку просто виброй

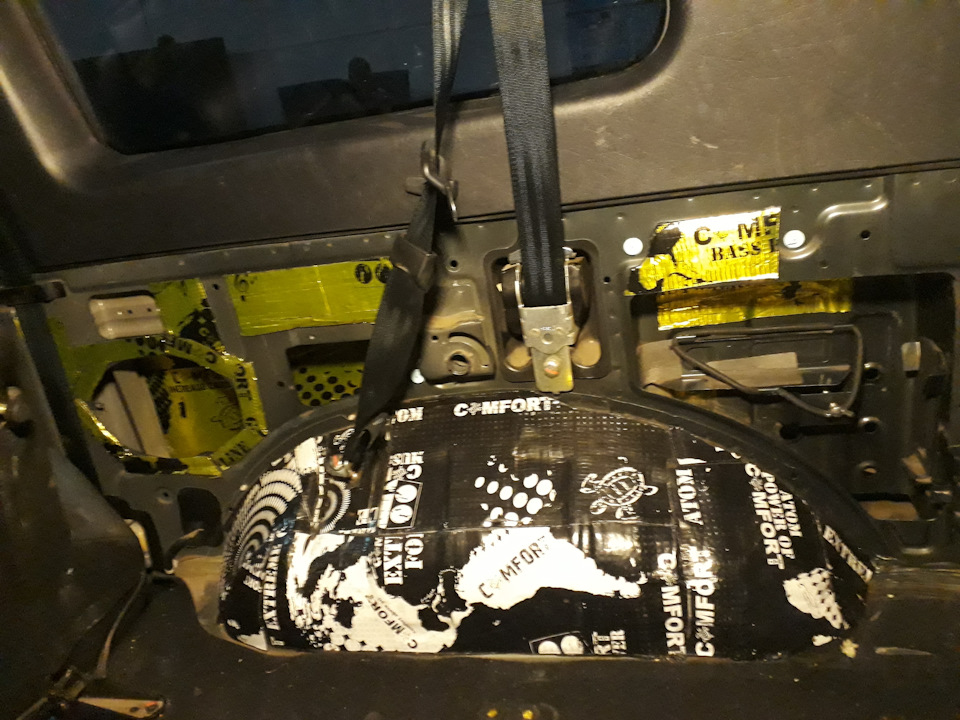

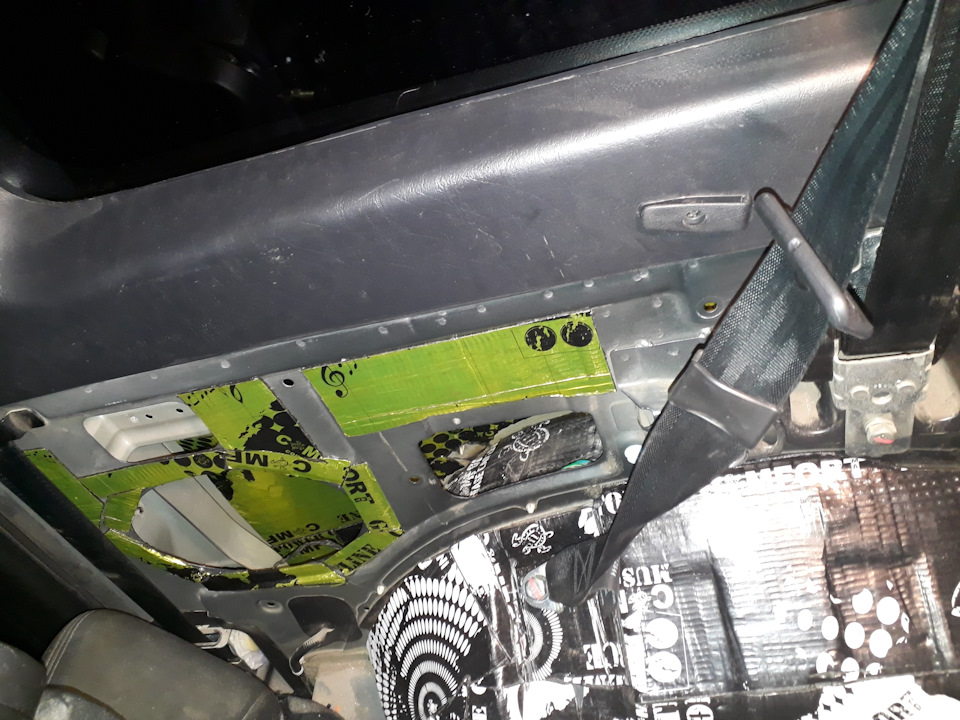

Арки оклеил 4.2мм виброй, крылья 3мм

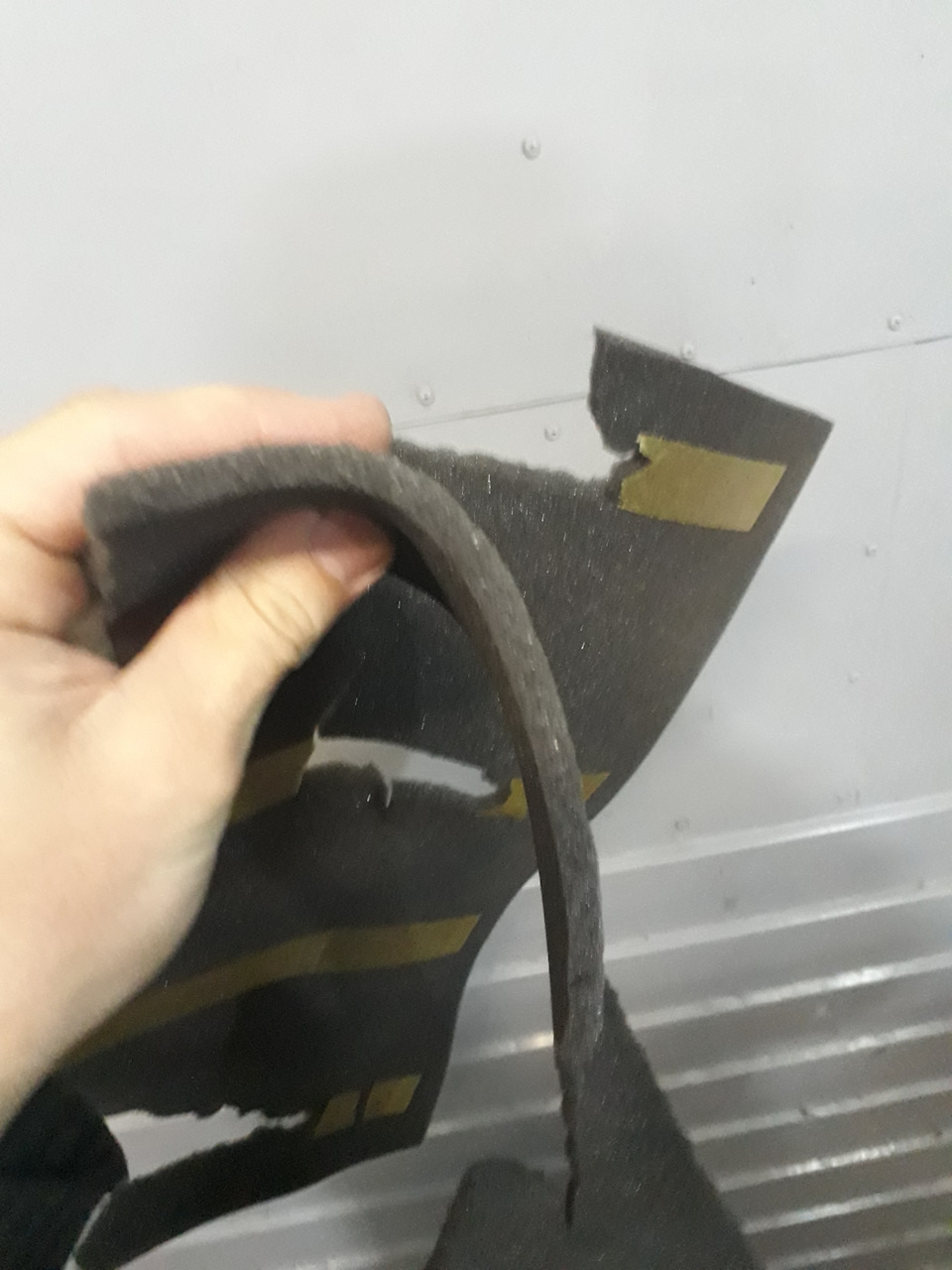

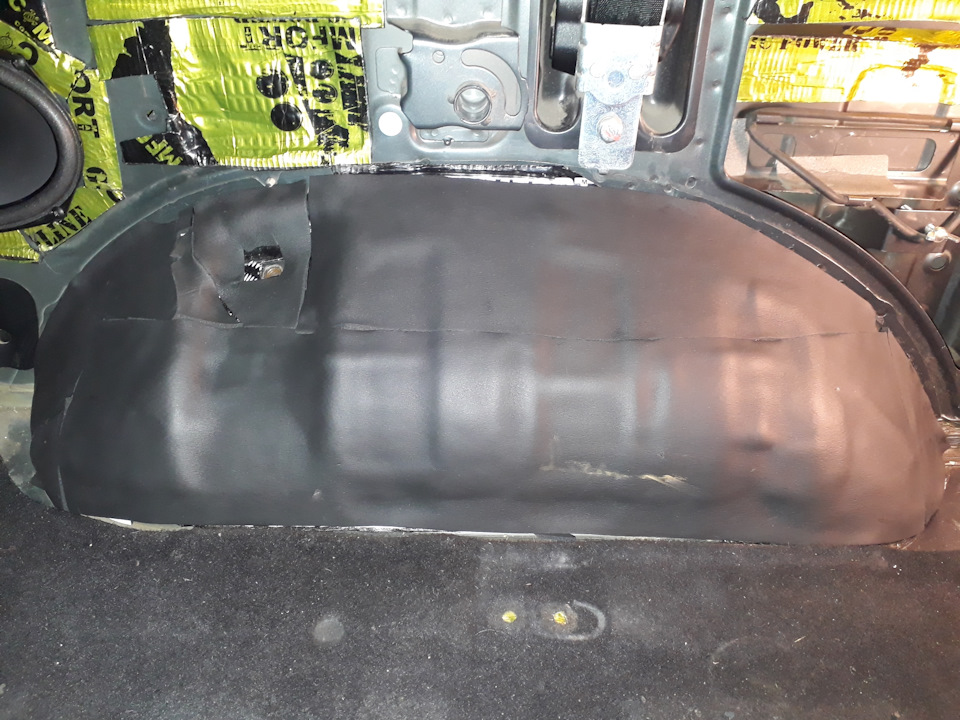

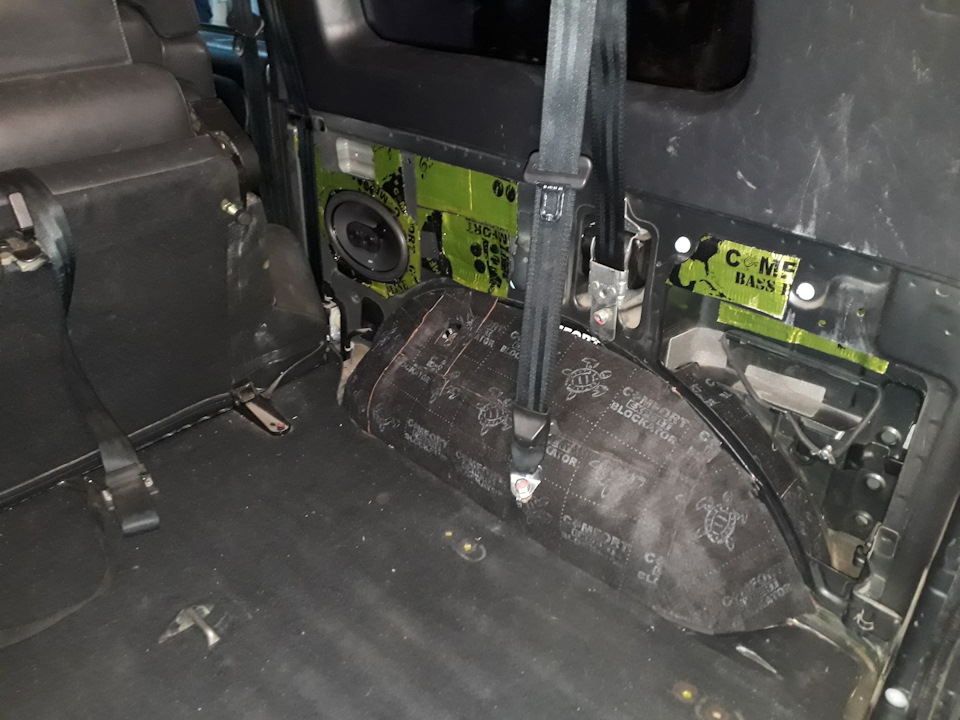

Сверху вспениная резина 6мм и акустическая мембрана
Обшивки сели нормально, но плафон в багажнике отказался держаться на своем месте. Не доставал защелками. Пришлось колхозить
Покатался я с динамиками уже пару недель. Что могу сказать? Передние динамики разыгрались, пропал гул, который появился на низах, бас добавился, но умеренно, это не саб. От задних лопухов ожидал большего, бОльших низов. Но в итоге басят лучше передние. В целом я доволен, за эти деньги
Как выбрать акустику в автомобиль.Инструкция для новичков.
Как выбрать акустику в автомобиль
В этой статье я попробую простым языком объяснить как простому покупателю правильно выбрать акустику в автомобиль и не ошибиться при выборе. Сразу скажу, что выбор акустики в автомобиль — дело очень сложное и зачастую даже профессионалы не с первого раза находят правильный вариант, удовлетворяющий запросы заказчика по звучанию, поэтому в этой статье речь пойдет и системах среднего класса и пользователей, которые не требуют, чтобы было слышно седьмую скрипку в оркестре в результате полученной после инсталляции системе.
Также, исходя из больше чем 10-ти летного опыта работы с Автозвуком, хочу сказать что купить дорогие компоненты акустических систем и думать что это будет гаранировать хороший и качественный звук в результате не стоит. Бывает, что даже топовые акустические системы установленные по всем правилам в результате не звучат. Автомобиль — очень сложная среда для создания правильного звука. Вот некоторые основные проблемы препятствующие получению хорошего звука в авто:
• Слушатель в автомобиле находится не по центру от динамиков. В результате звук от одних динамиков приходит к нашей голове раньше, от других позже. В серьезных системах это компенсируется процессором с временной коррекцией, который продается как отдельно, так и бывает встроенным в автомагнитолу.
• В идеале высокочастотные и среднечастотные динамики должны быть направлены на нас спереди, чтобы формировать правильную звуковую сцену. В реалии это можно достигнуть только изготовлением дорогих подиумов на стойки или на торпедо, что не каждому по карману.
• Вечная погоня за фронтальным басом. Любая система зазвучит абсолютно по другом, если нижний бас будет идти не с сабвуфера, установленного в багажнике, а с фронта. К сожалению в автомобиле установить сабвуфер вперед практически не возможно, не внося кардинальные изменения в салон.
• Наличие огромного количества шумов, скрипов, сторонних звуков. Лечится шумо-вибро изоляцией.
Одной из самых основных позиций при выборе акустики в автомобиль стоит считать то, что результат звучания акустики больше зависит от того, как она установлена, а не от того, за какие деньги она куплена. Например динамики за 6000 рублей, установленные в штатные места в двери будут играть хуже, чем динамики за 3000 рублей, установленные в ту же дверь на деревянные кольца с шумоизоляцией, что в результате будет по бюджету дешевле. Проверено и не раз.
Очень важно так же сказать о основных способах установки акустики в автомобиль.
Акустика в штатные места в торпедо. Как правило в такое место ставятся не большие динамики, крепятся на пластик, часто играют не на закрытый объем, на качественный звук с них рассчитывать не приходится. При такой инсталляции рекомендую выбирать акустику недорогую, но фирменную, чтобы служила долго. Например:
Акустика в двери, в штатные места. Тут можно хорошо развенуться и сделать хороший, качественный звук. Очень рекомендую ставить акустику размера 16.5 см. Даже если штатные места 13 см., в подавляющем большинстве случаев можно доработать штатное место и установить 16 динамики. Также, рекомендую ставить акустику 2-х компонентную, т.е. с выносной пищалкой, т.к. пищалка от коаксиальной акустики будет играть Вам в ноги и нормальной звуковой сцены Вы не получите. В целом дверь автомобиля в своем первоначальном состоянии все равно что консервная банка для акустики. Чтобы сделать из нее достойное акустическое оформление для звука ее надо обязательно шумо и вибро изоляровать. Динамик рекомендую крепить не к металлу двери, а на деревянные кольца. Примеры удачных вариантов компонентной акустики (с выносной пищалкой):
И примеры коаксиальной акустики (с встроенной пищалкой) для тыла:
Morel Maximo Coax 6
Акустика в заднюю полку. На тыл как правило ставятся овалы, изготавливается полка для установки, любо усиливается штатная. Примеры достойных вариантов для такой установки:
Как установить акустику в машине для лучшего звука: советы ZOOM
Отметим, что в рамках одной статьи невозможно осветить все аспекты построения аудиосистемы легкового транспортного средства, поэтому этот гид не стоит рассматривать в качестве исчерпывающего руководства по автозвуку.
Шумоизоляция
Скрипка Страдивари будет звучать, как вырубленный топором инструмент, если играть на ней в помещении с неудовлетворительными акустическими свойствами. А если это помещение поставить на колеса и дополнить звуковую сцену скрипами и дребезжанием металла и пластика, а заодно ревом двигателя и другими посторонними шумами, посредственное звучание выдаст даже премиальная акустика.
Приличная заводская шумовиброизоляция (ШВИ) встречается разве что в автомобилях премиум-класса. Если у вас не Rolls-Royce Cullinan, для построения аудиосистемы автомобиля придется делать полную или частичную вибро- и шумоизоляцию. В идеале изолировать нужно все: крылья и капот, моторный щит и багажник, крышу и пол, задние и передние арки. Программа-минимум – шумоизоляция дверей. Это не избавит полностью от паразитных шумов и вибраций, но существенно улучшит качество, объемность и насыщенность автозвука.
Шумоизоляцию дверей можно условно разделить на четыре типа: минимальная, стандартная, максимальная и экстремальная.
Схема шумоизоляции авто
Что включает стандартная шумоизоляция дверей:
Пример экстремальной шумоизоляции дверей для мощной акустики
В большинстве случаев хватает стандартной изоляции. Если вам нужна «дискотека на колесах», может понадобиться максимальная ШВИ. В этом случае наносится по 2-3 слоя вибро- и шумоизолирующих материалов, а также монтируются дополнительные защитные элементы.
Как правило, экстремальная изоляция делается для соревнований по автозвуку. Учтите, что чем больше наносится изолирующих слоев, тем тяжелее становится дверь и тем сильнее она проседает.
Настройка звуковой схемы
Настройка звукового тракта будет различаться для систем с усилителями и акустики, работающей напрямую от головного устройства.
Схема оптимального распределения звука по салону
Аудиосистема без усилителя
Если акустика играет напрямую от магнитолы, алгоритм действий следующий:
Аудиосистема с усилителем
Принцип тот же, что и в системе, работающей напрямую от магнитолы, только добавляется соотнесение уровня мощности усилителя и ГУ, а также регулировка фильтров высоких и низких частот на усилителе (High Pass или HPF, Low Pass или LPF).
Имейте в виду, что HPF «режет» низкие частоты, LPF отсекает верхние. Значения фильтров соотносятся с техническими характеристиками оборудования, для которого производится усиление сигнала. Например, для твитеров, в зависимости от модели, ФВЧ обычно ставится в диапазоне 3-5 кГц. При некорректной регулировке фильтра можно попросту сжечь «пищалки».
После регулировки High Pass и Low Pass возвращаемся к настройке звуковой сцены, как описано выше (по пунктам 1-6 раздела «Аудиосистема без усилителя»).
Апгрейд штатной аудиосистемы
Апгрейд «штатки» может стать бесконечным процессом. Гонясь за идеальным звуком, многие водители раз за разом тратят деньги на обновление аудиосистемы. Они меняют динамики на более мощные, ставят акустические полки, добавляют сабвуферы и усилители. Зачастую попытки таким образом сэкономить обходятся в разы дороже, чем обращение к специалистам по автозвуку. Стоит ли тратить финансы, время и нервы на бесконечные эксперименты? На этот вопрос каждый автолюбитель должен ответить себе сам. Если ответ будет положительным, начать придется с выбора и установки динамиков.
Выбор и монтаж динамиков
Если вы еще не определились с выбором динамиков, можете изучить нашу подборку лучшей коаксиальной и компонентной акустики в ценовом сегменте до 25 000 рублей.
Здесь мы не будем затрагивать вопросы демпфирования дверей, монтажа и ориентации «пищалок», соответствия ТХ акустики салону, выбора мест размещения компонентов и ряд других моментов: эта тема слишком обширна, а материала хватит на отдельную статью. Видеоролики с доступным изложением, ориентированные на новичков, легко найти на YouTube.
Компонентная акустика U-Dimension Element EL Comp 8B на замену «штатки» BMW
Отметим лишь пару самых важных моментов:
Выбор и установка усилителя и сабвуфера
При выборе усилителя ориентируйтесь на класс, количество каналов и мощность. Аппаратура классов A, B и C для car audio малопригодна, так что выбирать придется из классов AB и D.
Усилители AB – самые распространенные. Отличаются приличным качеством звучания, но низким КПД (50-60%). Последнее означает, что аппаратура достаточно сильно нагревается и нуждается в хорошем теплоотводе. Если вам нужен усилитель для колонок для установки в багажник, под водительское сиденье или приборную панель, смело выбирайте оборудование AB-класса, традиционно использующееся для подключения такой акустики.
Четырехканальный усилитель класса AB Alpine BBX-F1200
Цифровые усилители класса D по распространенности пока сильно уступают устройствам класса AB. Они отличаются компактными размерами и меньшими требованиями к отводу тепла, поскольку их КПД достигает 90% и выше. Если вам нужен усилитель для пассивного сабвуфера, ваш выбор – моноблок класса D. Одноканальные «усилки» – единственный сегмент, практически полностью перешедший на D-класс.
Многие годы считалось, что усилители класса D вообще непригодны для подключения акустики, поскольку хорошее качество звучания обеспечивается только на низких частотах. Однако в новых моделях широкополосных усилителей известных брендов применяются более быстрые транзисторы, обеспечивающие меньшие искажения сигнала в верхнем частотном диапазоне.
Если в вашем авто не хватает места для инсталляции или необходима скрытая установка, вы всегда можете найти четырехполосный усилитель класса D для фронтальной и тыловой акустики. Например, Nakamichi NKMD60.4, Blam RA 754 D или Alpine S-A32F. Установить их можно куда угодно, хоть в бардачок.
Четырехканальные – самые популярные и универсальные усилители. К ним можно подключить одновременно четыре колонки или два динамика и сабвуфер. При последнем варианте вы сможете получить мощный качественный фронт, подкрепленный сабвуферным звеном.
Возможности подключения двухканальных, соответственно, вдвое ниже (пара динамиков или сабвуфер). Реже используются трех- и пятиканальные. По сути, это те же «двушки» и «четверки» с дополнительным каналом для сабвуфера. Их выбор зависит от конкретной аудиосистемы и количества компонентов, нуждающихся в усилении звука.
Помните, что мощность усилителя стоит соотносить с мощностью подключаемых компонентов. При этом обращать внимание нужно на номинальную мощность (RMS), а не на «космические» цифры, указанные на коробке. То есть для динамиков с номиналом 70 Вт подойдет усилитель на 85 Вт, а к 300-ваттному «сабу» можно подключить «усилок» с RMS 350 Вт.
Урал AS-D12A Slim Hurricane – активный сабвуфер российской сборки
Приведем несколько популярных мест установки усилителя. При этом нужно обеспечить свободный доступ воздуха для теплоотвода, надежное крепление, быстрый и удобный доступ к регулировкам аппаратуры. Но имейте в виду: в этом вопросе нет и не может быть универсальных советов, так как выбор места зависит от конфигурации салона, форм-фактора устройства и других факторов.
Распространенные места установки усилителя:
Доработка или замена ГУ
Многим автолюбителям достаточно шумовиброизоляции и замены штатной акустики. Добившись приемлемого для себя качества звучания, водители радуются жизни и оставляют в покое аудиосистему транспортного средства. Сложности начинаются при подключении внешних усилителей, поскольку в штатных ГУ попросту нет соответствующих линейных выходов.
Типовая схема подключения магнитолы. Распиновка обычно указана на верхней крышке ГУ
У пользователя есть четыре варианта решения проблемы:
В большинстве случаев оптимальный вариант – доработка штатного ГУ. Если не уверены в своих силах, поручите это дело любому человеку, способному найти точку подключения к внутреннему усилителю, пусть даже он никогда не имел дела именно с автомобильной электроникой. Если не планируете менять автомагнитолу на более продвинутую модель, лучше доработать ГУ без всяких «костылей» в виде активных и пассивных схем. Чем проще система, тем она надежней. Да и лишних источников искажений не появится.
О чем еще нужно помнить?
Если вы не меломан, но вас не устраивает звучание «штатки», не торопитесь строить сложную аудиосистему. Вовсе необязательно апгрейдить все и сразу. Приемлемого для большинства водителей качества звука можно добиться лишь стандартной шумоизоляцией дверей и заменой штатных динамиков.
ГИБДД штрафует за дополнительную аудиоаппаратуру. Законно ли это?
Прочитал, что в Воронеже сотрудники ДПС провели рейд по выявлению автомобилей с самостоятельно установленной дополнительной аудиоаппаратурой: усилителями звука, сабвуферами, дополнительными аудиоколонками. Насколько это законно?
Я собирался купить на «Алиэкспрессе» DIN-аппаратуру с внешним дисплеем на 9 дюймов, жестко закрепленным на приборной панели в месте, где находилась штатная магнитола.
Будут ли у ДПС претензии к этой переустановке, и если они возникнут, то какие аргументы привести инспектору?
В прессе много подобных публикаций. Общий тон примерно такой: сотрудники ГИБДД распоясались и готовы оштрафовать любого, кто поставил нештатную магнитолу. И оштрафовать — это еще полбеды. Могут прекратить регистрацию автомобиля.
На самом деле не все так просто. Если вы установите в своем автомобиле магнитолу с большим экраном или замените штатные динамики на какие-то другие, ничего не грозит: вас не оштрафуют и регистрацию автомобиля не прекратят.
Но есть ситуации, когда установку нештатной музыки действительно можно признать внесением изменений в конструкцию автомобиля. Такие изменения придется сначала узаконить и только потом выезжать на дорогу.
Что за изменения в конструкции автомобиля
Государство контролирует безопасность на дороге. Именно поэтому оно принимает правила дорожного движения и вводит штрафы для тех, кто их не соблюдает. Техническое состояние автомобилей тоже под контролем, поэтому водители обязаны периодически проходить техосмотр.
Кроме техосмотра к водителям есть еще одно требование: они не могут без разрешения вносить изменения в конструкцию автомобиля. Но это не значит, что любое изменение подпадает под запрет. Например, можно лить в мотор масло разных производителей и ставить кузовные элементы с разборки. Можно без проблем поставить видеорегистратор или камеру заднего вида с «Алиэкспресса». Для всего этого не нужно ничего согласовывать.
А вот отрезать автомобилю крышу и превратить его в кабриолет или поставить более мощный двигатель нельзя. По крайней мере до тех пор, пока у вас не будет заключения аккредитованной лаборатории, что такие переделки безопасны для других участников движения. А потом на основании этого заключения ГИБДД внесет изменения в документы. Это выглядит как отметка в ПТС и СТС, например такая: «Установлено ГБО». Если отметка есть, за нештатное ГБО уже не оштрафуют, все законно.
Сотрудники ГИБДД не могут сами решать, нужно регистрировать те или иные изменения или нет. Полный перечень изменений, которые подлежат регистрации, перечислили в приложении № 9 к регламенту Таможенного союза.
Реальность или самообман: тюнинг автозвука за пять минут
Случайно обнаруженные энтузиастом-любителем автозвука скрытые функции жидкости, известной под названием «реставратор покрышек», позволяют радикально улучшить звучание недорогой автоакустики, взбодрить пожилые динамики, чуть ли не дав вторую жизнь! Так, во всяком случае, утверждают адепты популярной в народе «теории пропитки подвесов»… Что же это — полезный лайфхак с моментальным результатом или массовое самовнушение?
Н аш портал, конечно, старается рассказывать своим читателям в первую очередь о проверенных и подтвержденных технологиях применительно к автомобильной сфере, однако некоторые вещи на грани науки и суеверий становятся настолько популярными в автомире, что их известность выходит широко за пределы трёпа в соцсетях и гаражах. «Методика улучшения звука автомобильных аудиосистем за пять минут» как раз из числа таких вещей. Пусть каждый найдет в этой истории что-то свое: профессионал – шанс улыбнуться, любитель приложить руки – повод поковыряться с машиной в выходной, любопытный – пищу для ума. Итак, поехали!
Изобретатель из Саранска
Автор нашумевшей в интернете технологии пропитки подвесов динамиков жидкостью для реставрации шин – Игорь Бобров из Саранска, известный на популярной автомобильной блог-платформе DRIVE2 как IGOR311.
– Я электронщик по образованию, в свое время долго работал на саранском заводе точных приборов. Сейчас занимаюсь торговлей аудиокомпонентами и консультированием в сфере звука – рассказал «Колесам» Игорь.
– Лет десять назад мне в руки попал флакон «реставратора шин» марки Doctor Wax, которым я попробовал обрабатывать различные резиновые детали своего автомобиля. Работало средство очень хорошо: увеличивался срок жизни резинок подвесов глушителя, сайлентблоков и подушек стабилизатора поперечной устойчивости, разрушающихся от соли и температуры. Я уж не говорю про то, уплотнители дверей стали прилегать лучше. В итоге возник интерес попробовать улучшить помощью этого же состава характеристики подвесов каких-то старых динамиков. Эффект был просто ошеломительный – через пять минут после нанесения состава кисточкой на подвес диффузора звучание большинства динамиков улучшалось так, что это заметно любому человеку, а не только «аудиофилу с тренированными ушами»!
– Собственно, ключевая суть технологии – возврат динамикам заводских характеристик – продолжает Игорь.
– Я в свое время регулярно посещал ежегодные Hi-Fi-Show в Москве, где общался с представителями известных зарубежных компаний-производителей аудио: DLS, Jamo и т.п. И они не скрывали, как быстро подвес нового динамика теряет эластичность. Полгода – и характеристики уже не те, что сразу после конвейера. Инженеры об этом факте знают, пытаются при проектировании его учитывать, чтобы компенсировать старение, но получается лишь отчасти… А вот «реставратор шин» справляется с этим отлично, он смягчает подвес и предотвращает дальнейшее высыхание на годы! На тех же Hi-Fi-Show я многим производителям высококачественной акустики не раз предлагал проверить эффект пропитки. Большинство, конечно, пальцем у виска крутили, но кое-кто соглашался и был приятно шокирован: буквально через пять минут после пропитки акустика начинала звучать заметно лучше. Раз за разом переключали провода с обработанной на необработанную колонки, и отличие в пользу обработанной была налицо!
По словам Игоря Боброва, убедившись в явном положительном эффекте, он неоднократно обращался и в российское представительство компании-производителя «реставратора шин», предлагая им за умеренное вознаграждение свою идею – воспользоваться обнаруженным «пасхальным яйцом» и начать под своей же маркой продавать эту же жидкость еще и в небольшой фасовке с кисточкой. Но не как реставратор шин, а как специализированное средство для реставрации и улучшения акустики. В представительстве Игоря внимательно выслушали, пообещали передать информацию в зарубежный офис, на чем все благополучно и заглохло…
Результаты мнимые или реальные?
Игорь Бобров уже без малого десять лет пропагандирует в интернете технологию пропитки подвесов жидкостью для защиты и реставрации шин, подчеркивая, что не имеет с этого ни копейки. За это время его совету последовали сотни, если не тысячи людей, обработав динамики автомобильных и домашних аудиосистем.
Вот типичные отзывы новообращенных адептов технологии:
Впрочем, мало кто проводит измерения параметров динамика до и после обработки. Например, таких, как резонансная частота, добротность, амплитудно-частотная характеристика. Почти все испробовавшие «технологию» оценивают результат субъективно, на слух.
Дело в том, что и сам Игорь нарочито пренебрегает числовыми данными и замерами, утверждая, что «все слышно ушами». «Берите и делайте – все же просто и недорого, хватит трепать языком в интернете!» – так, в общих чертах, выглядит его позиция. Однако сторонники научного подхода возмущаются, и их можно понять…
Глубокого и всестороннего исследования технологии мы в редакции «Колес» не проводили, однако, чтобы составить собственное впечатление, проделали все же два несложных теста – субъективный и объективный. Объективный – измерение резонансной частоты динамика до и после пропитки подвеса. Субъективный – прослушивание обработанной с помощью пропитки акустики – также до и после. Собственно, именно субъективный метод и пропагандирует автор идеи. «Вы все услышите своими ушами, это гораздо лучше измерений и полученных в результате сухих цифр!» — утверждает Игорь Бобров.
Итак, объективный метод. Берем 4-оммный автомобильный 13-сантиметровый динамик из разряда дешевеньких, и проводим его измерение. Выясняем параметры Тилля-Смолла, применив распространенную среди любителей поковыряться с акустикой программу AudioTester. Резонансная частота динамика оказалась равной 96 Гц. И ни она, ни прочие параметры после пропитки, увы, не изменились… Быть может, материал подвеса нашего дешевенького динамика оказался из тех, что не подвержены воздействию «реставратора шин»?
Субъективный метод тоже опробовали. Обработали динамик довольно неплохо звучавшего в прошлом, а сегодня «списанного на пенсию» домашнего музыкального центра Philips производства середины 90-х годов. Не заметить результат было бы трудно: мы промазали подвес одной колонки из пары, и слушали результат, оперативно переключая звук с обработанной на не обработанную, и обратно. Увы, изменений отметить не удалось…
Мнение эксперта
Мы попросили эксперта в области автомобильного и домашнего аудио прокомментировать чудодейственное снадобье и «тюнинг звука за 5 минут». Наш консультант, используя свой богатый опыт, высказался достаточно развернуто:
Если акустическое оформление динамика не оптимально, его можно улучшить, изменив характеристики корпуса. Но, как ни странно, допустимо подойти к той же задаче с другой стороны: изменить параметры не корпуса, а самого динамика. Например, воздействием на центрирующую шайбу (оказывающую наибольшее влияние на характеристику колебаний подвижной системы динамика) или тот же подвес (который влияет, но в гораздо меньшей степени, нежели шайба).
Однако пропитка подвесов, о которой идет речь выше, проводится исключительно с целью их размягчения и рекомендуется всем подряд, невзирая на тип динамиков и их оформление, что недопустимо. Ибо совершенно неверно считать, что в любом динамике надо стремиться к максимальному увеличению эластичности шайбы и подвеса!
Возвращаясь к конкретному примеру использования «волшебной жидкости», которой пропитывают подвесы с целью увеличения их эластичности, надо отметить, что размягчение подвеса влечет за собой увеличение эквивалентного объема Vas и уменьшение резонансной частоты Fs. То есть, из трех главных параметров любого динамика мы меняем (причем, бесконтрольно) два, а что уж произойдет с третьим (полная добротность Qts), и вовсе никто не знает.
Да, не исключено, что таким образом удастся попасть пальцем в небо и случайным образом улучшить звучание изначально неоптимальной системы. Если подвес изначально вообще дубовый, то у динамика и чувствительность станет выше, отчего он запоет громче. От подвеса также требуется эффективное демпфирование, то есть гашение резонансов, и если, опять-таки случайно, демпфирующие качества подвеса в результате пропитки улучшатся, то звучание станет чище.
Но как поведет себя обработанный подвес на сильном морозе, либо в жару? Не станет ли слишком мягкий подвес прихлопывать уже на средней громкости и что с ним будет при работе на большой громкости? Риск получить ухудшение конечного результата при воздействии на параметры вслепую крайне велик.
