датчик открывания двери сяоми

Всем доброго времени суток, продолжаю линейку обзоров о системе умного дома Xiaomi. Сегодня рассмотрим новый датчик открытия дверей и окон Xiaomi Aqara Window Door Sensor. Настоятельно рекомендую прочитать эту публикацию до конца и полностью посмотреть видео обзор, в них я детально разбираю реализацию сцен на практике с различными исполнительными устройствами. Теперь, как обычно, полный видел обзор этого датчика, который я сделал на своём YouTube канале. Обзор получился достаточно большой и информативный, поэтому лучше посмотреть его полностью. Но для ленивых я как всегда сделал навигацию по видео ролику. Можете выбрать интересующий промежуток времени и вас перебросит на ту часть видео, где я разбираю конкретный вопрос согласно описанию. Кстати, на Telegram канале TechnoReview новинки от Xiaomi и скидки на них появляются ещё быстрее, поэтому подписывайтесь, чтобы не пропустить. Поехали.

0:00 — 5:11 — Распаковка и спецификации
5:12 — 7:00 — Крепление датчиков на окно и дверь
7:01 — 10:06 — Сопряжение датчика со шлюзом в приложении Mi Home
10:07 — 17:13 — Настройка сценариев
17:14 — 18:39 — Демонстрация сценариев на практике
18:40 — Заключение

Датчик старого образца можно посмотреть — ТУТ или ТУТ

Покупал свой датчик на сайте GearBest, нашёл самый дешёвый, который только есть. Обошёлся он мне в 6,99$, около 0,35 скинул кэшбэком, в итоге на наши деньги получилось, что-то около 385 рублей, что для такого датчика не деньги. Сейчас он стоит немного дорожно, но всё ещё дешевле старого образца — смысла переплачивать не вижу.

Купить датчик Xiaomi Aqara Window Door Sensor можно – ТУТ или ТУТ

Для работы датчика нужен шлюз Xiaomi Gateway, у меня вторая его версия, впрочем, об этом можно почитать в моей предыдущей публикации – здесь. Также с датчиками может работать умная розетка и выступать в качестве шлюза, про это я рассказывал в той же публикации. Шлюз нужен для связи датчика с вашей Wi-Fi сетью и наоборот, это в свою очередь нужно для реализации дистанционного управления системами умного дома через mi home и получения уведомлений на смартфон о различных изменениях положений срабатывания датчика. Все датчики, несколько выключателей и автоматические жалюзи подключаются к шлюзу по протоколу ZigBee. Подробный обзор шлюза можно посмотреть на моём канале или ниже.

Купить шлюз Xiaomi Gateway 2 можно – ЗДЕСЬ или ЗДЕСЬ

Датчик поставляется в маленькой коробочке с более красочной полиграфией в отличии от коробок иных устройств и датчиков для умного дома от Xiaomi. Спереди также имеется схематичная зарисовка самого датчика, как таковое его изображение на коробке отсутствует.

Сзади на коробке как обычно нанесены характеристики устройства. Из них можно почерпнуть немногим интересную информацию о датчике, его идентификационном номере, месяце и годе производства, а также диапазоне рабочих температур. Не забыли, как обычно, и про указание на протокол ZigBee, с помощью которого устройство сопрягается со шлюзом.

В комплекте на небольшой проставке находятся два контактных датчика, работающих по принципу электромеханической коммутации, то есть от наличия и отсутствия магнитного поля в замыкаемой цепи.

Также в комплекте находится несильно информативный мануал. Самым полезным источником информации, которого является QR код для скачивания приложения Mi Home. Хотя, я думаю, что практически у всех читателей данной публикации оно давно имеется на смартфоне. В общем по традиции выкладываю фото инструкции для любителей макулатуры.

В отличии от первой версии датчиков производитель не положил в комплект дополнительный 3М скотч. Но это не сильно смущает, так как клейкая поверхность датчиков выдерживает несколько приклеивание и отклеивание в течении небольшого промежутка времени, так что можно подкорректировать его положение, в процессе монтажа. С обратной стороны основной контактной части, которая и осуществляет передачу информацию шлюзу, находится техническая информация, повторяющая некоторые спецификации на коробке.

Основная часть теперь имеет кнопку, а не отверстие под скрепку. При этом нажимать и удерживать кнопку при сопряжении не очень удобно в силу её размера и утопленности. Под кнопкой находится отверстие для открытия датчика.

С одного из боков основной части находится надпись логотипа Aqara и риска для совмещения с контактной частью, которая также с одной из сторон имеет риску. Однако, поскольку магнитное поле распространяется по кругу на контактной, части эта риска является рекомендательной и её можно размещать в любом положении относительно основной части.

Теперь датчик полностью утоплен в корпус и плату уже не разглядеть, как это было с предыдущей версией, поэтому открытие датчика теперь в основном будет сопровождаться заменой батарейки.

Спереди на основной части датчика можно увидеть синий индикатор работы, который загореться только при его сопряжении со шлюзом. Поверхности основной и контактной части спереди полностью плоские это выгодно позволяет разместить их в любом положении по отношению друг к другу не совмещая по риске. По форме датчики практические прямоугольные за исключением небольших скруглёнными каждого из углов.

Датчик я установил с внешней стороны двери, так как в комнате установить датчик мешает выпирающий наличник, такого рода монтаж датчика в рамках межкомнатных дверей, в принципе меня не смущает.

Переходим к настройке датчика и сопряжению его со шлюзом. Загружаем и открываем приложение Mi Home, переходим в устройство шлюз, в рамках плагина шлюза переходим во вкладку Devise далее жмём на «+» Add Subdevice.

В открывшемся окне видим все датчики, которые можно подключить к шлюзу, листаем вниз и нажимаем на датчик Aqara Door/Window sensor. После появиться окно сопряжения, где будет указано, что для сопряжения датчика необходима зажать кнопку на датчике на три секунды до мигания синего индикатора.

Затем появится окно, где нужно выбрать комнату его расположения и то, на чём установлен датчик открытия (дверь, окно, другое) и нажать на следующий шаг. После появится несколько картинок на которых показано при каких условиях установки датчик не будет работать. Пропускаем это окно и попадаем во вкладку девайсы с появившемся в ней датчиком.

Далее можно настраивать сценарии, о которых я рассказал на 10:07 минуте видео обзора. Исполнительным устройством для всех сценариев в моей демонстрации являлся умный пульт Xiaomi Remote 360 текстовый обзор, на который можно посмотреть – здесь.

Купить IR пульт Xiaomi Remote 360 можно ТУТ или ТУТ

На этом всё, надеюсь вам понравился обзор данного датчика. Не забывайте подписываться на мой YouTube канал, там всё чаще выходят ролики про различные умные устройства и не только, в общем контента очень много и есть, что посмотреть. Также на канале есть отдельный плейлист про умный дом от Xiaomi, рекомендую его посмотреть, если интересует подобная тематика. Ну и не забывайте заходить с мой личный лайв и читать текстовые обзоры. А ещё больше новинок от Xiaomi, о которых вы могли не знать, можно найти ниже. Спасибо за просмотр. Пока.

Источник

Датчик открытия Xiaomi Mijia с сенсором света и Bluetooth, интеграция в Home Assistant

В последнее время все больше устройств умного дома экосистемы Xiaomi — стало оснащаться интерфейсом Bluetooth 5.0 — BLE. В этом конечно имеется некий смысл — например в отличии от Zigbee устройств которые привязаны только к одному zigbee шлюзу, BLE датчики обнаруживаются всеми bluetooth шлюзами системы. А их сейчас куда только не встраивают — в светильники, будильники, розетки, мониторы качества воздуха, увлажнители и очистители. Кроме этого уровень энергопотребления BLE датчиков, уже сопоставим с Zigbee.

А героем этого обзора будет вторая версия датчика открытия Xiaomi с Bluetooth интерфейсом.

Содержание

Параметры

Поставка

Поставляется датчик в экосистемной белой коробочке с своим изображением на фронтальной части. Но в отличии от прошлых моделей в дизайне нового датчика появились цвета.

Датчик надежно закреплен в центре коробки в картонном держателе, что защищает его от превратностей дальней пересылки.

Конструкция

Датчик состоит из двух частей — большой, в которой находится геркон, сенсор света, электроника и элемент питания и маленькой — это магнит, который при приближении замыкает геркон. Есть еще запасной комплект двустороннего скотча.

На фронтальной части находится маленькое окошко — через него видно индикатор светодиода, и по все видимости его же использует сенсор света. Сбоку находится кнопка синхронизации.

На задней части датчика, обеих его частей, уже наклеен двусторонний скотч, это кроме того, что дополнительно идет в комплекте. Он нужен для установки датчика на дверь или окно.

Задняя крышка датчика снимается — под ней находится элемент питания. При пересылке, батарейка — тут используется CR2032, защищена от разряда специальной вкладкой, которую следует достать перед использованием.

Сравнение

В качестве сравнения — коробка героя обзора и первой версии датчика открытия Xiaomi с интерфейсом Zigbee. Размер практически идентичен, а за счет применения цветов — пусть даже только в логотипах, новинка выглядит наряднее.

Размер самих датчиков — тоже сопоставим. Основной модуль новинки шире, но чуть короче, а магнит наоборот — уже и длиннее.

Mihome

Так как датчик Bluetooth — первое подключение идет непосредственно к телефону, поэтому датчик нужно располагать рядом. После того как будет удален предохранитель батареи, датчик включится и обнаружится в списке доступных устройств. Выбираем его и подтверждаем соединение нажав на 3 секунды на боковую кнопку.

Далее идут стандартные шаги — выбор локации, установка названия для устройства и возможность поделится с другими пользователями. Данные о датчике будут переданы в облако, после чего все BLE шлюзы системы смогут получать от него данные.

Рассмотрим главное окно плагина датчика. Сверху, сразу под его названием указывается тип подключение — либо прямое с телефона, либо через Bluetooth шлюз. Благодаря шлюзам датчик доступен из любой точки мира и может участвовать в автоматизациях.

В центральной части — статусы сенсоров. Сверху — сенсор света, он может иметь только два состояния — ярко и тускло, никаких люменов. И самым крупным шрифтом — статус датчика открытия — Включено, значит магнит не воздействует на геркон, Выключено — магнит рядом и Не закрыто — это состояние включено в течении заданного в параметре таймаут времени, о нем чуть дальше.

В окошке датчика в общем режиме просмотра всех устройств, отображается только состояние геркона, датчик света не показывается.

Меню настроек. Первый чекбокс управляет датчиком света — его при желании можно отключить. Следующая опция — таймаут, от 10 секунд до 5 минут. Это и есть тот промежуток времени, по истечении которого статус включенного, то есть открытого датчика изменится на статус Не закрыто.

Еще тут есть возможность обновить прошивку устройства, но мне приехало уже с актуальной версией. А в меню информации — виден статус батареи, уровень сигнала к датчику, тип батарейки и МАС адрес.

В автоматизациях датчик может служить только триггером, что естественно. Всего есть 5 вариантов статусов, на момент выхода обзора они все были на китайском, даже если переключить mihome на английский язык. Два первых статуса — относятся к сенсору света, а три оставшихся к сенсору открытия. Таким образом статусы открыто и не закрыто — могут быть триггерами для разных действий.

В логе датчика сохраняется история изменений статуса и датчика открытия и датчика света. А в общем журнале приложения хранятся статусы когда дверь открыта на время большее чем указано в параметре таймаут.

Как я и сказал, Bluetooth шлюзы являются составляющими многих устройств, при необходимости можно даже купить его отдельно, но это не очень рационально, есть например умные розетки с такой функцией. Для меня наиболее важным было то, чтобы датчик был виден шлюзом xiaomi третьей версии — которые имеет на борту и wi-fi и bluetooth mesh и zigbee 3.

Home Asisstant

Устройство состоит из трех cущностей — сенсор уровня заряда батареи, сенсор открытия и света. Тут нет таймаута, но его очень легко реализовать при помощи автоматизации, причем гибче чем в штатном приложении михоум.

Причем именно сенсор — только уровень заряда, то есть он может принимать любые значения, в данном случае от 0 до 100. А вот открытие и свет — это бинарные сенсоры, у них только по два состояния — открыто и закрыто, и светло и темно.

Что касается применения — удобство этого устройства как раз и состоит в тандеме из двух датчиков, что позволяет разделить например такие условия — дверь закрыта и в помещении горит свет, и дверь закрыта и в помещении света нет. Что дает возможности делать автоматизации более гибкими.

Видео версия обзора

Источник

Обзор датчика открытия окна и двери Xiaomi MCCGQ01LM

Датчик открытия Xiaomi Mi Smart Door Windows Sensor – один из самых многофункциональных датчиков для умного дома Xiaomi. Его можно использовать в охранных сценариях, контролируя открытие входной двери, в сценариях управления микроклиматом, контролируя положение окна при включении увлажнителя или кондиционера. Можно контролировать свой личный шкафчик, получая уведомления при его открытии или же включать свет в шкафу при открытии дверцы. Думаете это все, на что он способен? Небольшая доработка и датчик может использоваться для контроля протечек или в качестве умного дверного звонка и даже для контроля температуры. Хотите больше? Снятие показаний расхода воды, при использовании счетчиков с импульсными выходами и стороннего ПО. Или контроль закрытия крана подачи воды на стиральную машинку. Вариантов использования – масса. Обо всем этом и будет рассказано в данном обзоре.

Содержание:

Технические характеристики

Xiaomi Mi Smart Home Door Window Sensor

Комплект поставки, приложение, установка датчика открытия двери Xiaomi

В комплекте – сам датчик с ответной частью, инструкция на китайском и запасной двусторонний скотч. Работает все по протоколу Zigbee. Есть Zigbee, должен быть и шлюз. Без него получить информацию с датчика открытия Xiaomi не получится. Подойдет как Xiaomi Gateway 2, так и третья версия шлюза. Можно использовать и шлюзы Aqara.

Крепление – на двусторонний скотч, питание – от одной CR1632 батарейки, она входит в комплект и уже установлена. Время автономной работы – до двух лет.

Максимальное расстояние между датчиком и ответной частью – 22 мм.

Добавление в приложение ничем не отличается от добавления других устройств:

Плагин

Большого функционала плагин не имеет. Оно и понятно – Xiaomi Mi Window and Door Sensor может только сообщать о своем состоянии, история изменений которого и выводится на главный экран плагина устройства.

Ниже – переход в меню автоматизаций, в которых он выступает в качестве условия. На выбор доступно 3 варианта: открыто, закрыто и открыто более минуты. Установить свое время открытия используя Mi Home, к сожалению, нельзя.

Применение в умном доме. Как работает датчик открытия двери Xiaomi

Основные сценарии применения Xiaomi door window sensor довольно банальны:

Хотите большего? Нет проблем, но для начала пара слов о том, как работает датчик открытия двери Xiaomi Door Window Sensor. В основе устройства лежит геркон, замыкающийся при воздействии на него магнитного поля (та самая ответная часть). Соответственно, можно просто подпаять к его контактам два проводка, при замыкании которых датчик будет отправлять сообщение. А уже с их помощью и реализовывать различные сценарии.

Приведу лишь несколько, наиболее интересных вариантов использования:

В итоге

По итогу получилось достаточно функциональное устройство, функционал которого можно значительно расширить, немного его доработав. Как уже было сказано выше – у себя использую в качестве умного дверного звонка с оповещением на шлюзе и работой по расписанию. Скорее всего куплю еще несколько штук в будущем, когда буду автоматизировать отопление на лоджии. Один будет использоваться для контроля открытия окна при включении обогревателя, а второй – для контроля перекрытия крана на стиралку.

Если у вас есть интересные идеи по использованию устройства – пишите их в комментариях.

Источник

Как устроен датчик открытия окон Xiaomi?

Xiaomi Mi Smart Home Door / Window Sensors Aqara представляет собой автономный беспроводной датчик, необходимый для открывания окон и дверей, будет обеспечивать безопасность вашего дома в ваше отсутствие, а также создавать комфорт и уют в нем. Датчик открытия окна и дверей способен работать в 30 различных комбинациях и способен подключить к себе до 20 различных устройств.

Процесс установки датчика

Процесс установки не требует использования специализированных инструментов, достаточно лишь приклеить его к стене и устройством можно пользоваться. Приклеивание датчика позволит сохранить целостность стены, поверхность окон и дверей.

Беспроводной датчик можно закрепить на абсолютно любую мебель, например, шкаф или почтовый ящик, небольшой корпус устройства не займет много места. Установка устройства не займет много времени: достаточно лишь снять защитную пленку с датчика и приклеить его на поверхность.

Процесс подключения датчика

Процесс подключения магнитного датчика состоит из двух этапов:

Настройка автоматической работы

Для настройки необходимо закрепить датчик на дверях или окнах, затем используя смартфон, следует произвести его синхронизацию с умной розеткой, что позволит обеспечить настройку автоматической работы устройства.

Функция сигнализации

Для подключения данной функции, необходимо произвести подключение датчика к Блоку управления умного дома, затем следует перевести смартфон в режим «Бдительность», где в случае срабатывания сигнализации, на телефон будет выслано уведомление. Помимо этого, можно настроить функцию записи видеокамеры Xiaomi, в случае срабатывания датчика.

Производительность работы от батареи

Датчик имеет высокий уровень производительности и низкий уровень энергопотребления, поэтому батарею следует менять раз в 2 года. Для использования устройства, достаточно закрепить его на необходимой поверхности. Датчик не имеет задержек и перебоев в работе, благодаря высокой скорости отклика, которая составляет 15 миллисекунд.

Принцип работы датчика

Как работает инновационное устройство? Для обеспечения эксплуатации датчика следует либо настроить шлюз версии Xiaomi Gateway, либо использовать умную розетку. Целью шлюза является обеспечение обратной связи датчика с беспроводной сетью, что позволит реализовать удаленный контроль за системой “Smart Home”.

Процесс дистанционного управления возможно реализовать с помощью приложения mi home, которое в случае срабатывания датчика, будет высылать уведомления на телефон. Протокол ZigBee служит для подключения датчиков, выключателей и автоматических жалюзи к шлюзу.

Ниже перечислены этапы подключения датчика и сопряжения его со шлюзом:

Xiaomi Mi Smart Home Window / Door Sensors представляет собой автономное устройство, которое способно обеспечить защиту вашего дома. Цель датчика – это предотвращение проникновения посторонних лиц на территорию дома или магазина, а также обеспечение климата и освещения.

Источник

Один из путей решения ГЛАВНОЙ проблемы Умного дома! Датчик открытия двери Xiaomi/Aqara

Мсье знает толк в извращениях.

Я для себя решил так:

Первая группа света включается заранее по датчику в коридоре (если не зайти выключится через 30 сек), если зайти в ванную включается вторая группа света.

От последнего движения через 3 минуты выключается вторая группа, первая продолжает гореть. Стоит пошевелиться вторая группа возвращается.

Через 5 минут выключается и первая группа, но также, если пошевелиться, то все возвращается. В полной темноте с такой схемой ни разу никто не остался.

Лампы светодиодные и расход на свет копеечный (стоит измерение от wiren board).

В одном из умных седалищ для туалета от сямоми есть датчик наличия человека на сидении.

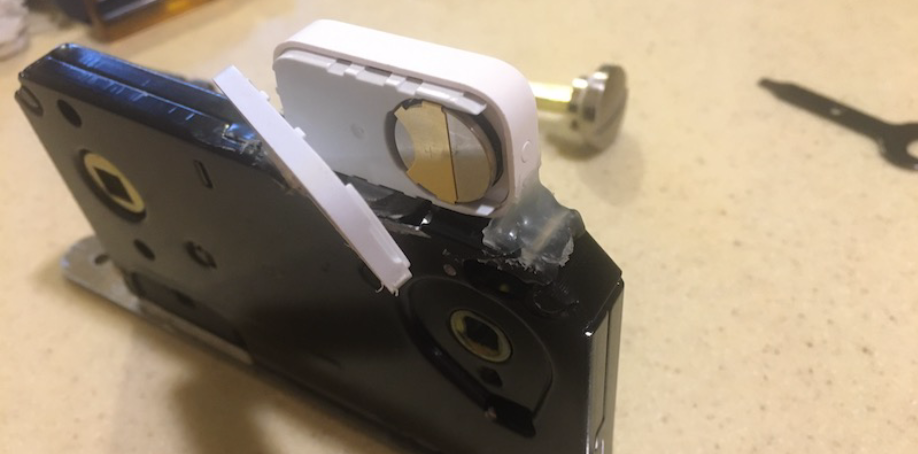

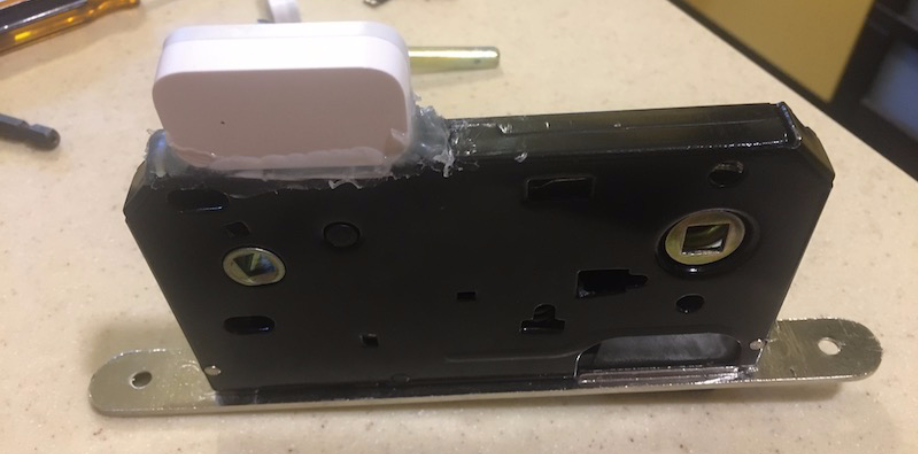

Не знаю насколько возможно использование данных этих во внешних системах, но в самом михоум точно можно использовать в сценариях.

Фига се у вас замок на туалет 🤣

Думаю, что у большинства простенький дэдболт стоит 😉

Да вроде обычный замок с магнитной защелкой для межкомнатных дверей) Ничего особенного

А под ваш нужно конкретно выбирать торец двери.

Подобное решение не подойдёт для совмещенного санузла, тк не всегда человек, заходящий помыть руки, закрывает за собой дверь. Стоит рассматривать варианты со счётчиком людей в комнате, наподобие этого: Счётчик людей

Или собирать железку самостоятельно, основываясь на ик-дальномерах. А для некоторых семей можно по нему и идентификацию осуществить, определяя человека по росту, чтобы, например, включалась определенная яркость освещения, в зависимости от предпочтений пользователя.

Не соглашусь. Заходя мыть руки трудно замереть так, чтобы дачик движения Вас не заметил ( его же мы никуда не убираем)..

Хорошо, но можно зайти за перегородку, вне зоны датчика движения, чтобы отремонтировать подтекающую трубу. Получается, нужно ещё один датчик движения.

У меня в ванной стоит один aeotec датчик в потолке на месте галогенки.. От него невозможно спрятаться ). Только если уснуть в ванной😀. Конечно если ванная комната размером с однокомнатную квартиру.. Тогда да, спрятаться наверно можно

Ок, я люблю спать в ванне и у меня совмещенный су 🤣

И я не запираю калитку на замок в процессе водных процедур.

Вообще, есть датчик присутствия ;)))

Модельку дадите? Я куплю сразу )

либо сразу собирать нативный датчик для ХК

Проблемы начинаются когда нужно дверь в туалет держать открытой для кота.

Но ведь не в процессе сидения на белом друге)

Не совсем. Входить в темноту не очень комфортно. Но это решается добавлением датчика движения в самой ванной комнате.

Я для себя так автоматизировал свет в туалете. Стоит только один датчик открытия двери aqara. И сценарий в HomeKit.

Ну и еще всякая мелочь в сценарии, такая как разная цветовая температура и яркость ламп в зависимости от времени суток. Включение света в ванной, когда выходишь, руки помыть.

вариант годный, но только в случае если вы всегда захлопываете дверь.
не все мужчины и тем более дети закрывают дверь до конца если идут по малой нужде ;)))

Автор, тема действительно важная) И вам респект что поделились. Вариант вполне рабочий, но только для некоторых случаев.
Вообще глобально это не решение. Система не должна выглядеть как поделка из клея и такой то матери.
И должна быть универсальной.
Тут и замок не типичный для многих. И сама идея о закрывающейся двери не всем подходит (ребенок, кот и т.д.) И жена может замереть возле зеркала разглядывая личико или подкрашивая бровки и т.д. И долгая задержка тоже не комильфо. Ибо многих будет раздражать по пять минут горящий попусту свет в туалете, ванной.
Я думаю надо смотреть в сторону счетчика входов выходов, или еще лучше действительно ультразвуковой датчик..
Есть простые решения?

Как я написал в статье- готовых решений ни ультразвуковых датчикоа, ни дальномеров, ни датчиков которые считают входы и выходы нет. Точнее сами элементы есть, но собрать их в готовое устройство работающее с протоколами умного дома пока ни один производитель не созрел).

Пока не нашел идеального решения, свет в совмещенном туалете-ванной горит всегда когда есть кто нить дома. И уже никого не раздражает постоянно горящий свет в ванной. Выключается по команде выключить все и при постановке на охрану. При снятии с охраны включается автоматически. Естественно можно включить выключить в ручную, причем как снаружи так и изнутри.

Да. ЛУчше всего подходит, как автор написал. Аналогично у себя реализовал датчик, что дверь замкнутая.

На вскидку приходит на ум любой лучевой ИК датчик, над плоскостью унитаза, но решение требует 12/24 вольта постоянно. Ну и смириться с наличием двух коробочек побокам) в теории есть на батарейках, но нет понимания наличия сухих контактов.

Э готовой дверной замок от ксяоми не судьба поставить, ради избежания колхоза? Или была задача сделать бюджетно? Просто мрдифицируемфй вами замок не выглядит бюджктно.

Э готовой дверной замок от ксяоми не судьба поставить, ради избежания колхоза? Или была задача сделать бюджетно? Просто мрдифицируемфй вами замок не выглядит бюджетно.

Замок Ксяоми на дверь туалета. 😂 у богатых свои причуды)

Я для себя решил датчиком открытия дверей и датчиком вибрации, установленного на крышку унитаза, который возвращает в HA угол наклона крышки:

Реально никаких проблем, уже больше года такая схема работает. Отдельно висит кнопочный выключатель, если вдруг понадобилось другое поведение.
