Частный дом на металлическом каркасе
Технология возведения зданий на металлическом каркасе пришла из промышленного и торгового строительства. У металла более высокая теплопроводность.
По этой причине строительство домов на металлическом каркасе распространилось с появлением термопрофилей и утеплителей. Сегодня металлические конструкции – конкурент деревянных.
Металлический каркас жилого дома
Особенности домов на металлическом каркасе
Металлический каркас одинаково применим для многоэтажного строительства и частных домов в один-два этажа. Разница – в массивности стального профиля.
Стеновые ограждающие конструкции при этом могут быть облегченными и быть сделаны как из металлического профиля, так и из листовых материалов на основе дерева: ДСП, ЦСП, фанера. Это влияет на стоимость строения в целом.
Если используется стальной листовой оцинкованный профиль, то принято говорить в чистом виде о технологии ЛСТК (листовых стеновых тонкостенных конструкций).
Главная особенность готового металлокаркасного дома ЛСТК – небольшой вес конструкции.
Каркас дома с мансардой
Преимущества и недостатки
Любой частный дом, в основе которого сформирован металлический каркас, имеет следующие неоспоримые преимущества:
У строительства по каркасной технологии ЛСТК есть один существенный недостаток – это требование неукоснительного соблюдения частными застройщиками всех строительных алгоритмов.
Также металлические каркасы нуждаются в большом количестве ребер жесткости, чтобы противостоять тем же ветровым нагрузкам.
Стеновой металлический профиль полностью удовлетворяет требованиям СНиП с точки зрения безопасности.
Однако многие считают, что дома с полностью деревянным каркасом более экологичны, хотя заметная разница наблюдается только по звукоизоляции, поскольку металл более проницаем для всевозможных колебаний.
Простой фундамент каркасного дома
Виды стальных профилей
Металлический профиль, используемый при возведении каркаса, можно подразделить на:
Для несущих используется профиль прямоугольного сечения. Чтобы не производить нарезку, для формирования несущего каркаса используется выдвижной профиль, который раздвигается по принципу подзорной трубы и фиксируется саморезом на нужной длине.
Стыки и узлы несущих конструкций усиливаются деталями из уголка или швеллера, которые крепятся по диагонали, делая каркас более жестким.
Этапы возведения частного дома на металлическом каркасе
Первый шаг – возведение фундамента. Он может быть ленточным, свайно-винтовым. Затем монтируются заранее подготовленные в заводских условиях детали каркасного остова.
Следующим этапом рекомендуется сформировать крышу. Металлические стеновые элементы влаги не боятся, так как профиль по всей своей поверхности оцинкован методом гальванопластика.
Крышу рекомендуется укладывать сразу с утеплителем – это удобнее и технологичнее. Далее следует расположить внутри дома все стеновые панели и приступать к их укреплению на каркасных стойках и перекрытиях.
Сначала рекомендуется закрепить внешние панели, формирующие ограждающие конструкции, а затем смонтировать перегородки.
Утепление мансарды каркасного дома
Затем вставляем оконные и дверные модули, проводим коммуникации. Частный дом по технологии ЛСТК готов.

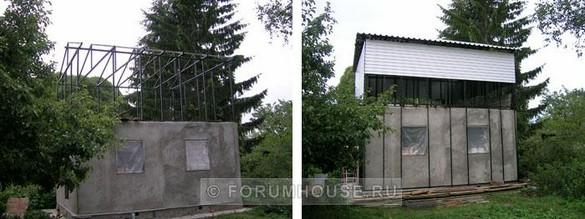

Постройки на металлическом каркасе

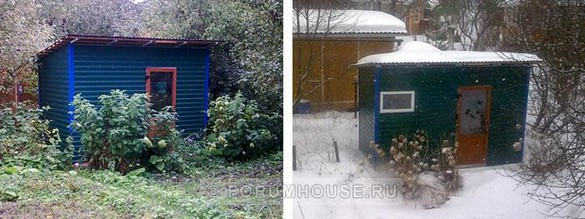

Металлический каркас для туалета на даче участника форума Mishael761 сделали за день. Размер в основании составил 2х3 метра, высота стоек – два метра, уклон крыши – 40 см. Сам туалет занимает правую часть постройки, все остальное отдано под садовый склад для инструментов и гараж для скутера. По такой же технологии, только с тройным каркасом, возведен дом 6х6 м и душ 2х4 м в основании и полом из керамогранита.
Технология строительства

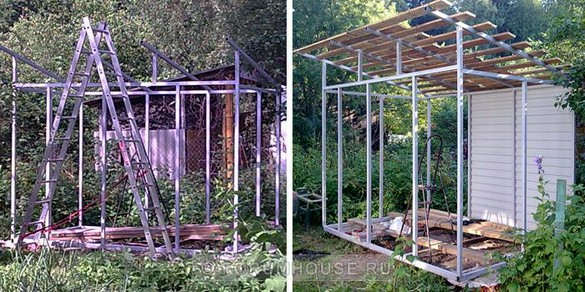

Сначала были установлены вертикальные стойки из толстого профиля. Затем снаружи пустили горизонтально два пояса из трубы 40х40 (15 см над полом и столько же – под потолком). К этим поясам вертикально приварили профили 20х40 для внешней обшивки. После были плотно уложены три слоя утеплителя (пенопласта с толщиной профиля). Расположение внешних и внутренних стоек нигде не совпадает, сделано со смещением, сквозных металлических хладопроводов нет.
По сравнению с термопрофилем разница в цене – значительная: почти в два раза дешевле.
Рассчитать количество металла на домик-хозблок можно с помощью схемы 6х4, которую начертил форумчанин. Высота стоек подбирается индивидуально, расстояние между ними для жесткой обшивки составляет 1 метр, для сайдинга – нужно обшивать ОСП или ставить через 50 см.
Чтобы не было сквозного промерзания, прораб посоветовал хозяину прикрутить к стойкам изнутри бруски, внутри обшить ОСП или гипсокартоном, снаружи – чем захочется, а промежутки залить полиуретаном. Mishael761 предпочитает резать пенопласт или сразу вставлять лист 1х1 м – так быстрее, проще и дешевле.
Для строений более 2х3 м нужно делать фундамент или опирать на 3 точки (не 4 – чтобы зимой не нарушалась плоскость, и постройка не раскачивалась на двух диагональных опорах при ходьбе).
Для фундамента душевой использована цельная плита с арматурой, приваренная к нижнему каркасу периметра. Залито вровень с нижней трубой (в основании – рама из профиля 80х40, остальные – 40х40). Толщина плиты составляет 25 см. Слив из душевой кабины хозяин сделал гофрой через стену, над полом. Далее идет пластиковая труба.
Крыша: все деревянные элементы прикручиваются к металлическим засверливанием сверлом 3мм и закручиванием самореза по металлу. Лучше воспользоваться сетевым шуруповертом.
Следует учесть такой нюанс: так как коэффициент температурного расширения у дерева и металла разные, нужно каждую доску обрешетки прикручивать к железу отдельно и поперек. Если прикрутить брусок вдоль, саморезы может расшатать и сильным ветром оторвать кусок крыши. У Mishael761 такое произошло с крышей гаража.

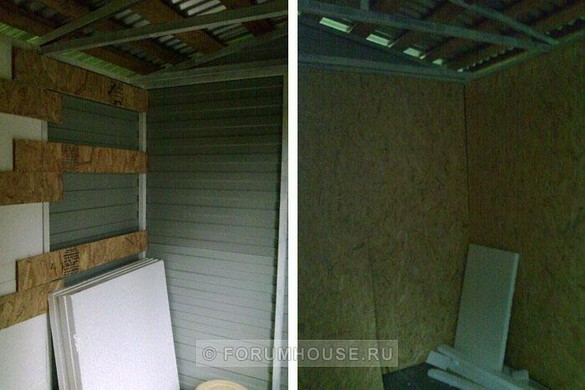

Утеплитель закладывается изнутри после наружной обшивки.
Материалы и стоимость туалета:
Чтобы удешевить строительство можно использовать толщиной 1,5 мм вместо 2 мм и с размерами 20х40 – получится по 45 рулей, в общем – 4500 руб.
ИТОГО – около 12000 рублей плюс доски от старой постройки, если приобретать новые – потребуется около полкуба на пол и обрешетку.
По материалам участников форума «Дом и Дача»
