Исправляем косяки центрального замка
Доброго времени суток!
Положительных моментов много, но моменты бывают и отрицательные. Сегодня речь пойдет о грустном! 🙂
Уже примерно месяц назад, заметил, что центральный замок работает на половину – замки передних дверей закрываются, а задних дверей нет. Когда срабатывали активаторы, кнопки замков на задних дверях немного опускались, а затем снова вылазили обратно. Активатору не хватало сил, что бы закрыть замки.
Сегодня наконец-то залез и исправил этот недостаток.
Делов тут собственно не много. Для начала нужно снять карту дверей. Увидим следующее:
Откручиваем гайку, которая обведена красненьким, и вытаскиваем из двери вот такой механизм:

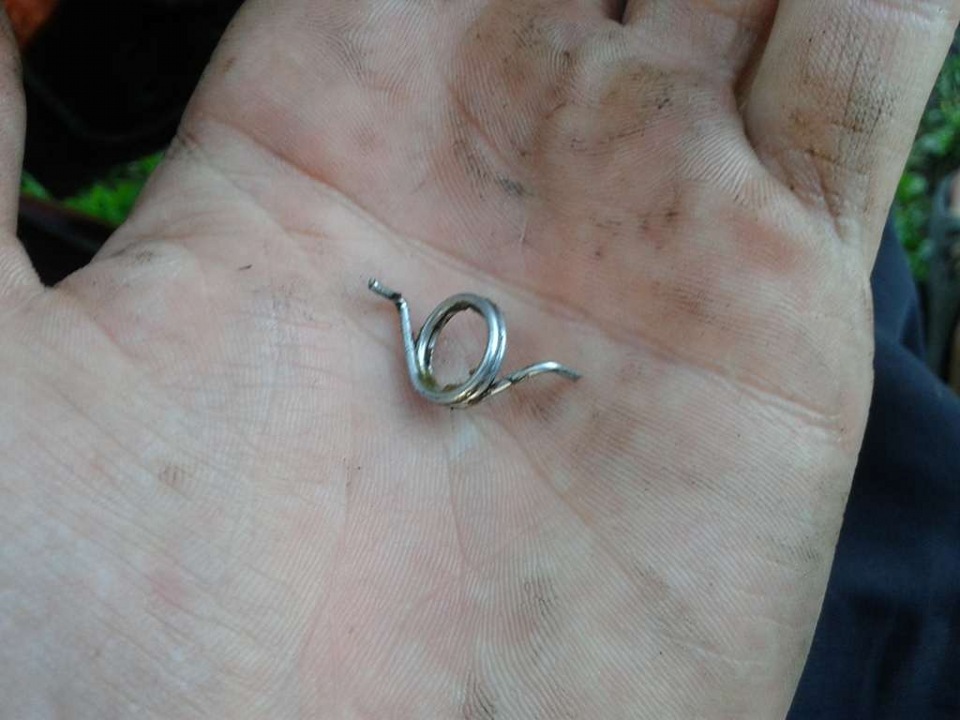

Видим на нем вот такую пружинку:
Ну и вытаскиваем ее:
После извлечения этих пружинок, замки задних дверей стали закрываться активаторами без усилий.
Перед тем, как я повыкидывал эти пружинки, были безрезультатные попытки смазки замков и всех трущихся элементов. Но все без толку… Что я только не делал, а они все-равно не закрывались, активатор их не вытягивал…
Кто-то скажет, что надо было купить усиленные активаторы, но я не соглашусь, потому как считаю это пустой тратой денег. 🙂
Ну на этом все. Буду рад, если кому-то помог.
Замена активатора водительской двери или избавление от заводского колхоза
Месяц назад перестали закрываться двери с сигнализации, приходилось все время закрывать руками. Ну и вот наконец таки выдались теплые выходные и я решил победить данную неисправность. Я в принципе сразу понял что проблема в активаторе.На просторах драйва видел как на заводе наколхозили с запиранием водительской двери. Вместо того что бы поставить 5-ти проводной активатор стоит только какой-то конченный микрик с пластиковой тягой, а активатора вообще нет с завода, его надо ставить если ставишь сигналку, в моем случае установщик сигнализации поставил туда 2-х проводной активатор и прицепил еще одну тягу, видимо не хотел избавляться от заводского колхоза.
Хорошо хоть на остальных дверях на активаторах не сэкономили. Было решено переделывать все по нормальному. Изучив вопрос начал искать заводскую тягу на электропривод замка, но понял что найти ее не реально, решил сделать тягу сам из той что идет в комплекте с активатором. Ну и так как уже полез разбирать дверь решил еще переделать личинку замка двери под ключ зажигания, хотел еще переделать замок багажника но времени не хватило, поток как ни будь и туда доберусь.
Заказал 5-ти проводной активатор Starline SL-5,
Замена механизма замка водительской двери, подключение ЦЗ через 5 конт. активатор starline
Всем доброго времени суток!
Получилось устранить проблему с тугим открытием (заклиниванием) внешней ручки двери путём многих путей и проб, а именно:
Сначала регулировал тягу на внешнюю ручку двери не помогло. Потом решил поменять механизм замка — взял в магазине замок, он оказался сырого качества и весь разболтанный после установки стал клинить хуже старого, пришлось его снять и поставить старый временно и за одно снять внешнюю ручку водительской двери (старого образца) и промыть очистителем карбюратора подвижные элементы, чтобы курок не залипал в открытом положении, грязи было много 🙉 после чего все установил обратно.
Были планы перейти на евро ручки, но решил для начала снова купить добротный и более качественный механизм замка ДААЗ и я его нашёл и он соответствует нужному качеству по сравнению с прошлым купленным механизмом, есть большая разница👌😎
Стоимость замка 300₽
По замене нечего сложного, кроме снятия тяжек на открытие двери от внешней ручки и личинки замка двери.
При замене внутреннего механизма за одно решил убрать с него «микрик» более понятнее он работает как ЦЗ на четырке с завода, когда закрываешь машину с ключа или через сигу. У меня к нему был подцеплен электропривод двери от starline через тягу — все это вместе работало не всегда корректно и зажимы между 2 тягами, через время срывались и подклинивали и приходилось снова выставлять правильный момент срабатывания ЦЗ и самого активатора, такое себе занятие🤦♂️ такая система не надёжная!
Пришёл к идее перенести ЦЗ на электропривод двери от starline он позволяет это сделать, так как идёт на 5 проводов. Для этого нужно взять 3 провода обрезать с «микрика» и подключить к электроприводу, подключал клеммами и заизолировал изолентой (ниже есть фото с цветами проводов для верного подключения) 👇.
После подключения проводки к активатору, поставил, собрал механизм замка, уменьшив длину тяг внешней ручки двери и личинки замка; также укоротил 2 металлических прута (сделал длиной 7 см примерно), которые необходимы для работы активатора (открытие и закрытие дверей через ЦЗ) они соединяются и регулируется по длине — зажимом с винтами, один конец к активатору, другой к замочному механизму на открытие и закрытие двери.
В итоге добился идеального открытия и закрытия водительской двери, внешняя ручка стала мягко и легко открывать дверь, как и должно быть😎👌 до евро ручек дело не дошло 😄
Также работа ЦЗ стала чёткая и слаженная — с водительской дверью закрывается все остальные двери через сигналку.
Всем спасибо за внимание и всего самого лучшего!
Блок управления центральным замком ваз 2114 – где находится
Центральный замок ваз 2114 (далее ЦЗ) это механизм, который обеспечивает одновременное закрытие или открытие всех четырех дверей в автомобиле. Данная опция очень удобна, избавляет от необходимости каждый раз дотягиваться и производить блокирование дверей вручную. Такое централизованное управление приходится весьма кстати при установке систем авто сигнализации, что значительно расширяет возможности и вариации использования запорного механизма.
Работа самого замка не зависит от того работает ли двигатель автомобиля или факта включения зажигания. Запитка происходит непосредственно от аккумуляторной батареи. Довольно распространена ситуация при которой система работает со сбоями. Например, когда замки некоторых дверей закрываются, а остальных нет. Либо процесс закрывания происходит с большим трудом, заеданиями, частичным несрабатыванием защелок. Знакомая многим автолюбителям ситуация, не так ли? Причин для некорректной работы узла существует несколько, на них мы остановимся более подробно.
Введение
Я полез в интернет за поиском информации, как люди подключают данные китайские блоки к ВАЗ и пришёл к выводу, что все устанавливают такие блоки ужасно кустарно, убирая половину проводки, добавляя какую-то свою и в итоге — всё это “успешно” не работает. Среди кустарных инструкций подключений, я наткнулся на единственную нормальную статью Soliderus, который устанавливал схожий БУ на свой Chrysler, его статья очень помогла мне. Но так как у нас суровый отечественный автопром, пришлось изобретать свою схему подключения, но обо всём по порядку.
Пожалуйста, прочитайте сначала эту статью целиком, прежде чем разбирать машину, возможно у вас не будет каких-либо комплектующих под рукой или у вас будет отсутствовать какая-либо штатная проводка.
Теория
Перед началом установки, хочу вас предупредить о характеристиках конкретно моей машины ВАЗ 2114 (2006 года выпуска, комплектация “Люкс”, проводка под торпедой нумеруется как “ВАЗ 2115-…”), так как сам, на личном опыте, видел “четырки” и “пятнашки” одного года выпуска, одной комплектации, но с абсолютно разной проводкой (предположу, что это происходило из-за разных поставок проводки на конвейер).
После просмотра информации в интернете, я пришёл к выводу, что подавляющее число людей устанавливают БУ по не правильной схеме “D”, из инструкции, которая не подойдет к семейству “Самар” (ВАЗ 2108/09/99/13/14/15), так как открытием и закрытием дверей (а точнее подача сигнала на БУБД (Блок Управления Блокировкой Дверей)) в Самарах управляет “минус”, а по схеме “D” — управление происходит подачей “плюса” на БУБД. Как я выяснил, такая схема работает только при удалении штатного БУБД и работает БУ через раз и работает только одна кнопка на ключе управления. В моём случае, при подключении схемы “D” (попробовал подключить вместе с БУБД) — я спалил несколько предохранителей и начал искать другой метод подключения.
Нужная, рабочая нам схема — это схема “C”
По этой схеме, наш БУ будет подавать сигнал “минус” на БУБД и всё будет работает штатно, без удаления самого БУБД.
Установка
Для начала, я определил какие провода в колодке БУ мне нужны, а какие нет.
Мне оказались не нужны:
Так же не нужны оранжевый и оранжево-чёрный провода, так как по схеме “C” — они не нужны.
Колодка БУ с подписями
БУ установил на саморезы, на нижнюю пластиковую часть панели (левее рычага регулировки высоты руля, рядом с ручкой открытия капота), впрочем вы можете установить как вам удобно.
Плюс я запихнул в кембрик и провёл его через резинку корректора фар, проделав маленькую дырку шилом (более удобного места, без сверления, я во всей машине не нашёл):
Под капотом подключил плюс прямо на штатную клему, закрутив болтом на “10”:
Начал подключать аварийку. Начитался в интернете, что нужно разбирать кнопку аварийки, что-то паять, что-то замыкать и вообще оказывается эта круглая кнопка мешает нормально рулить и везде показывают как её переделать.
Вообщем полной распиновки кнопки я не нашёл, с помощью общей схемы электрики и научным “методом тыка” я выяснил что:
Колодка кнопки аварийной сигнализации
Два коричневых провода я опять же запихнул в кембрик и подвёл к колодке кнопки аварийки, вытащил голубо-чёрный и голубой провода из колодки, с помощью маленького шила и “чьей-то матери”, и припаял коричневые провода прямо на клемы “мама”, так как не хотел отрезать заводские клемы (олова нужно не много, потому что если его будет много — клемы обратно в колодку не залезут):
Колодка аварийки с припаянными коричневыми проводами БУ
Снятие БУБД оказалось не простой задачей, он находится выше ручки открытия капота, почти под торпедой, вообщем в не самом удобном месте.
У меня установлен БУБД 21093-6512010-03 НПО Итэлма.
БУБД 21093-6512010-03 НПО Итэлма
Такой БУБД устанавливался на все Самары II (ВАЗ 2113/14/15), на счёт Самар I (ВАЗ 2108/09/99) не уверен, проверьте такой же ли БУБД на вашей машине, ибо распиновка может отличаться.
Нужные нам провода в колодке БУБД:
По аналогии с аварийкой, припаял провода к клемам по схеме:
Колодка БУБД с припаянными проводами от БУ
Теперь самое интересное — водительская дверь.
Снимаем обшивку двери, снимаем чёрные “пыльники” изнутри.
Тут несколько вариантов:
Вариант 1) У вас в водительской двери стоит некий “микровыключатель”, который при открытии водительской двери ключём, подаёт сигнал на БУБД и он открывает остальные двери (по другому такой выключатель называют — центральным замком, так как без такого выключателя пришлось бы закрывать каждую дверь отдельно). В двери отсутствует электромотор водительской двери. Так же в водительской двери присутствует колодка с двумя проводами: один красный, другой жёлтый (такие же колодки 100% находятся в остальных 3 дверях машины) они подают питание на электромотор, которые открывают/закрывают замок двери.
Вариант 2) Всё тоже самое что в 1 пункте, но отсутствует колодка с красным и жёлтым проводом (очень частая ситуация, особенно если комплектация не “Люкс”). В таком случае нужно тянуть эти провода от БУБД в водительскую дверь (Схема системы блокировки замков дверей будет ниже).
Вариант 3) У вас установлена/была установлена не штатная сигнализация и теперь у вас в водительской двери проводов больше чем во всей машине. Тут я не могу вам ничего подсказать, так как сам не устанавливал не штатную сигнализацию в Самары, попробуйте разобраться с помощью схемы системы блокировки замков дверей.
Здесь изображена не изменённая, заводская “Схема системы блокировки замков дверей” автомобилей ВАЗ 2114/15 (может совпадать с ВАЗ 2109/99):
Схема системы блокировки замков дверей
У нас первый вариант развития событий, а значит необходимо сначала снять “микровыключатель”.
Инструкция по отключению иммо
Если ваш автомобиль оборудован сигнализацией или центральным замком, то можно не бояться за безопасность авто при отключении иммо. Если вы не знаете, как отключить именно сигнализацию, то эта процедура осуществляется с помощью сервисной кнопки, которая обычно называется Valet. Более подробно процедура отключения описана в сервисном мануале. Мы ее описывать не будем, поскольку она индивидуальна для каждой отдельно модели машины.
Что касается иммобилайзеров, от их отключение производится по следующему принципу:
Как его снять ЦЗ подробно
Из двери водителя убран 5-ти проводной электропривод с его креплением, попутно еще перекроена проводка — уменьшена длина жгута в дверь водителя, исчезла 3-х контактная колодка под ЦЗ из двери пассажира. Убрана тяга от замка. И понеслось — кроят установщики сигнализаций что хотят…
В нашем случае это кроилово выглядело так:
Отверстие в замке, куда вставлена белая тяга от микровыключателя и есть старое заводское место крепления тяги к замку, гораздо более выгодное с точки зрения кинематики, чем то что выбрали сервисмены.
Грамотным решением если уж совсем не хочется ничего покупать видится снятие этой тяги, проделываение внутри нее отверстия по центру и вставка туда тяги от электропривода с последующим прикреплением ее к основной тяге при помощи стяжки. У меня было так сделано до переделки на заводской вариант.
Мы пошли другим путем…
Открутили 2 винта крепления корпуса микровыключателя…
… и разобрали его ради любопытства
А вот и недостающие комплектующие:
— втулка в замок двери (2101- что-то там), легко находится в свободной продаже — электропривод замка двери 5-ти проводной (21093 — что-то там, можно использовать любой 5-ти проводной) — тяга электропривода (комплект из 4-х штук был заказан в свое время из Тольятти) — крепеж электропривода (резиновая втулка + пластиковая втулка, 2 штуки, тоже из Тольятти
Запрессовали втулку в замок. Втулка прессуется в разогретом виде, иначе вы просто срежете один из ее бортиков. Грели термопистолетом.
Крепеж электропривода крупным планом:
Он же в двери: — сначала резиновые части
— затем в них — пластиковые
Вот и все, в строю снова заводские детали, которые гарантированно откроют нам дверь в летний зной и зимнюю стужу
Блок управления центральным замком ваз 2114 — где находится
Решил я на свою «четырку» установить китайский блок управления центральным замком (далее — БУ), просто чтобы удобнее открывать двери, особенно зимой.
Введение
Я полез в интернет за поиском информации, как люди подключают данные китайские блоки к ВАЗ и пришёл к выводу, что все устанавливают такие блоки ужасно кустарно, убирая половину проводки, добавляя какую-то свою и в итоге — всё это «успешно» не работает. Среди кустарных инструкций подключений, я наткнулся на единственную нормальную статью Soliderus, который устанавливал схожий БУ на свой Chrysler, его статья очень помогла мне. Но так как у нас суровый отечественный автопром, пришлось изобретать свою схему подключения, но обо всём по порядку.
Пожалуйста, прочитайте сначала эту статью целиком, прежде чем разбирать машину, возможно у вас не будет каких-либо комплектующих под рукой или у вас будет отсутствовать какая-либо штатная проводка.
Комплект БУ
Комплект небольшой и он полностью изображен ниже:
Так же в комплект входит инструкция на английском языке:
Инструкция — описание БУ
Теория
Перед началом установки, хочу вас предупредить о характеристиках конкретно моей машины ВАЗ 2114 (2006 года выпуска, комплектация «Люкс», проводка под торпедой нумеруется как «ВАЗ 2115-…»), так как сам, на личном опыте, видел «четырки» и «пятнашки» одного года выпуска, одной комплектации, но с абсолютно разной проводкой (предположу, что это происходило из-за разных поставок проводки на конвейер).
После просмотра информации в интернете, я пришёл к выводу, что подавляющее число людей устанавливают БУ по не правильной схеме «D», из инструкции, которая не подойдет к семейству «Самар» (ВАЗ 2108/09/99/13/14/15), так как открытием и закрытием дверей (а точнее подача сигнала на БУБД (Блок Управления Блокировкой Дверей)) в Самарах управляет «минус», а по схеме «D» — управление происходит подачей «плюса» на БУБД. Как я выяснил, такая схема работает только при удалении штатного БУБД и работает БУ через раз и работает только одна кнопка на ключе управления. В моём случае, при подключении схемы «D» (попробовал подключить вместе с БУБД) — я спалил несколько предохранителей и начал искать другой метод подключения.
Нужная, рабочая нам схема — это схема «C»
По этой схеме, наш БУ будет подавать сигнал «минус» на БУБД и всё будет работает штатно, без удаления самого БУБД.
Установка
Для начала, я определил какие провода в колодке БУ мне нужны, а какие нет.
Мне оказались не нужны:
Так же не нужны оранжевый и оранжево-чёрный провода, так как по схеме «C» — они не нужны.
Колодка БУ с подписями
БУ установил на саморезы, на нижнюю пластиковую часть панели (левее рычага регулировки высоты руля, рядом с ручкой открытия капота), впрочем вы можете установить как вам удобно.
Плюс я запихнул в кембрик и провёл его через резинку корректора фар, проделав маленькую дырку шилом (более удобного места, без сверления, я во всей машине не нашёл):
Под капотом подключил плюс прямо на штатную клему, закрутив болтом на «10»:
Начал подключать аварийку. Начитался в интернете, что нужно разбирать кнопку аварийки, что-то паять, что-то замыкать и вообще оказывается эта круглая кнопка мешает нормально рулить и везде показывают как её переделать.
Вообщем полной распиновки кнопки я не нашёл, с помощью общей схемы электрики и научным «методом тыка» я выяснил что:
Колодка кнопки аварийной сигнализации
Два коричневых провода я опять же запихнул в кембрик и подвёл к колодке кнопки аварийки, вытащил голубо-чёрный и голубой провода из колодки, с помощью маленького шила и «чьей-то матери», и припаял коричневые провода прямо на клемы «мама», так как не хотел отрезать заводские клемы (олова нужно не много, потому что если его будет много — клемы обратно в колодку не залезут):
Колодка аварийки с припаянными коричневыми проводами БУ
Снятие БУБД оказалось не простой задачей, он находится выше ручки открытия капота, почти под торпедой, вообщем в не самом удобном месте.
У меня установлен БУБД 21093-6512010-03 НПО Итэлма.
БУБД 21093-6512010-03 НПО Итэлма
Такой БУБД устанавливался на все Самары II (ВАЗ 2113/14/15), на счёт Самар I (ВАЗ 2108/09/99) не уверен, проверьте такой же ли БУБД на вашей машине, ибо распиновка может отличаться.
Нужные нам провода в колодке БУБД:
По аналогии с аварийкой, припаял провода к клемам по схеме:
Колодка БУБД с припаянными проводами от БУ
Теперь самое интересное — водительская дверь.
Снимаем обшивку двери, снимаем чёрные «пыльники» изнутри.
Тут несколько вариантов:
Вариант 1) У вас в водительской двери стоит некий «микровыключатель», который при открытии водительской двери ключём, подаёт сигнал на БУБД и он открывает остальные двери (по другому такой выключатель называют — центральным замком, так как без такого выключателя пришлось бы закрывать каждую дверь отдельно). В двери отсутствует электромотор водительской двери. Так же в водительской двери присутствует колодка с двумя проводами: один красный, другой жёлтый (такие же колодки 100% находятся в остальных 3 дверях машины) они подают питание на электромотор, которые открывают/закрывают замок двери.
Вариант 2) Всё тоже самое что в 1 пункте, но отсутствует колодка с красным и жёлтым проводом (очень частая ситуация, особенно если комплектация не «Люкс»). В таком случае нужно тянуть эти провода от БУБД в водительскую дверь (Схема системы блокировки замков дверей будет ниже).
Вариант 3) У вас установлена/была установлена не штатная сигнализация и теперь у вас в водительской двери проводов больше чем во всей машине. Тут я не могу вам ничего подсказать, так как сам не устанавливал не штатную сигнализацию в Самары, попробуйте разобраться с помощью схемы системы блокировки замков дверей.
Здесь изображена не изменённая, заводская «Схема системы блокировки замков дверей» автомобилей ВАЗ 2114/15 (может совпадать с ВАЗ 2109/99):
Схема системы блокировки замков дверей
У нас первый вариант развития событий, а значит необходимо сначала снять «микровыключатель».
Как его снять ЦЗ подробно
Из двери водителя убран 5-ти проводной электропривод с его креплением, попутно еще перекроена проводка — уменьшена длина жгута в дверь водителя, исчезла 3-х контактная колодка под ЦЗ из двери пассажира. Убрана тяга от замка. И понеслось — кроят установщики сигнализаций что хотят…
В нашем случае это кроилово выглядело так:
Отверстие в замке, куда вставлена белая тяга от микровыключателя и есть старое заводское место крепления тяги к замку, гораздо более выгодное с точки зрения кинематики, чем то что выбрали сервисмены.
Грамотным решением если уж совсем не хочется ничего покупать видится снятие этой тяги, проделываение внутри нее отверстия по центру и вставка туда тяги от электропривода с последующим прикреплением ее к основной тяге при помощи стяжки. У меня было так сделано до переделки на заводской вариант.
Мы пошли другим путем…
Открутили 2 винта крепления корпуса микровыключателя…
… и разобрали его ради любопытства
А вот и недостающие комплектующие:
— втулка в замок двери (2101- что-то там), легко находится в свободной продаже
— электропривод замка двери 5-ти проводной (21093 — что-то там, можно использовать любой 5-ти проводной)
— тяга электропривода (комплект из 4-х штук был заказан в свое время из Тольятти)
— крепеж электропривода (резиновая втулка + пластиковая втулка, 2 штуки, тоже из Тольятти
Запрессовали втулку в замок. Втулка прессуется в разогретом виде, иначе вы просто срежете один из ее бортиков. Грели термопистолетом.
Крепеж электропривода крупным планом:
Он же в двери:
— сначала резиновые части
— затем в них — пластиковые
Вот и все, в строю снова заводские детали, которые гарантированно откроют нам дверь в летний зной и зимнюю стужу 🙂
Далее нам нужно купить так называемый «актуатор» (электромотор (он же — моторедуктор, он же — активатор двери) с контактной группой, то есть, он будет выполнять не только роль электромотора, но и роль микровыключателя сразу). Я не стал «изобретать велосипед» и ставить какие-то непонятные актуаторы с непонятных сигнализаций, которые продаются не во всех автозапчастях, для которых нужно сверлить отверстия в двери, я просто купил штатный актуатор под номером: 21093-6512110-01, у него уже присутствуют все провода и нужные колодки, ничего паять и сверлить не придётся:
Можно поставить и обычный 2-х контактный электромотор, с двумя проводами 21093-6512210-01, который ставится в пассажирские двери:
Но в таком случае вы сможете открывать двери только с ключа БУ, через водительский замок открыть можно будет только водительскую дверь (3 пассажирских не откроются), потому что в нём нет встроенного микровыключателя, как в актуаторе 21093-6512110-01, который даёт обратный сигнал на БУБД (собственно из-за встроенного микровыключателя он и называется — актуатор, это и есть его главное отличие от обычного электромотора).
Так же нужно купить тягу замка водительской двери, я такой в продаже не нашёл, поэтому купил несколько ремкомплектов тяг замка двери и несколько втулок тяг двери, в итоге получилась почти родная тяга (копировал длинну и изгиб с тяги замка двери переднего пассажира), даже с возможностью отригулировать длину тяги:
Самодельная тяга замка двери
Так же нужно купить длинные саморезы, чтобы зафиксировать актуатор в двери. Примерно так это выглядит в собранном состоянии:
Дверь с актуатором
Что же всё работает, но в таком состоянии машина будет закрывать все двери только с ключа БУ, актуатор будет сильно упираться, если вы будете открывать водительскую дверь с обычного ключа, он откроет дверь, но сразу её закроет, потому что БУБД даёт команду закрыть двери. Так дверь без проблем сможет открытся пару раз, на экстренные случаи.
И тут можно было бы закончить статью… Но, тут я подумал, и решил, что я хочу сохранить и функционал БУ, и на всякий случай сохранить штатный функционал центрального замка (чтобы все двери открывались с ключа).
Я без пайки, дополнил 3-х контактную колодку так, чтобы можно было прерывать постоянный минус (чёрный провод):
Теперь в одном положении выключателя, работает только БУ, в другом положении выключателя, работает только центральный замок, при этом ничего не перемыкает и всё работает. Переключатель я провёл вместе с кнопками стеклоподъёмника в «вещевой карман» двери.
Разместил и подсоединил лампочку, которая, внимание — мигает. Подключается этот светодиод в отдельный маленький разъём красного цвета на БУ, мигает, когда БУ в «закрытом» состоянии.
Таким не хитрым образом, мы установили китайский блок управления центральным замком, не разрезав ни единого заводского провода и не просверлив ни одной лишней дырки в кузове.
P.S. — за 3 месяца эксплуатации ничего не сгорело, не расплавилось и не взорвалось. БУ не разряжает аккумулятор, так как это не сигнализация и у него нет постоянной связи с брелком, единственный источник потребления — лампочка. Ключ БУ срабатывает при относительной близости с машиной, антенна у БУ не большая и ловит сигнал в разных местах на расстоянии от 5 до 20 метров.
Цена вопроса:
Устройство и неисправности центрального замка ВАЗ 2114
Полезным дополнением в конструкции любого транспортного средства является центральный замок, который одновременно с открытием водительской двери позволяет управлять всеми дверями автомобиля. К сожалению, центральный замок ВАЗ-2114 иногда начинает
функционировать некорректно, это проявляется в отсутствии реакции во время поворота ключа в замке либо при нажатии управляющей клавиши на пульте. Рассмотрим основные причины, вызывающие неисправность этого узла.
Как функционирует, и где находится центральный замок ВАЗ-2114?
Данный узел агрегатирован с замком на водительской двери посредством управляющего элемента (электропривода), который, помимо того, что позволяет открывать либо закрывать ее, дополнительно генерирует сигналы, поступающие на блок центрального замка ВАЗ-2114, где после их анализа и обработки происходит формирование команд для исполнительных механизмов остальных дверей машины.
При закрытии, шток блока управления замыкает соответствующие пары контактов, в результате чего на другое приводные модули подается напряжение, которое приводит их в действие. При открытии и закрытии замыкаются разные контактные пары.
На рисунке представлена простая схема центрального замка ВАЗ-2114:
Распространенные неисправности узла
Зачастую управление центральным замком ВАЗ-2114 осуществляется некорректно по причине того, что замыкание контактных пар происходит с запозданием. Распространенной причиной этого является нарушение регулировки тяги расположенной между моторедуктором и кнопкой блокировки, либо ее заедание. Говоря проще, при нажатии кнопки положение тяги не позволяет полностью замкнуть контактные пары привода.
Дверь со стороны водителя может быть запертой, при этом остальные останутся открытыми из-за того что контакты управляющего блока замкнулись не до конца. Такая неисправность носит исключительно механический характер, и для ее устранения достаточно отрегулировать тягу или свободный ход кнопки в случае ее заедания.
Помимо этого, подобную неполадку может спровоцировать неисправность реле центрального замка ВАЗ-2114. В этом случае придется менять вышедший из строя элемент.
В случае, когда центральный замок ВАЗ-2114 полностью перестает реагировать на отдаваемые водителем команды, стоит перейти к проверке электрической части этого узла. Вполне возможно, что подобное поведение системы вызывает перегоревший предохранитель. Заметим, что он может выйти из строя не только в случае короткого замыкания, но и от постоянных перегрузок, которые вызывает тяжелый ход сердцевины, или нарушение регулировки тяг.
Довольно часто причиной, по которой не работает центральный замок ВАЗ-2114, является нарушение целостности электропроводки подводящей питание к нему. Практически всегда переламываются провода водительской двери транспортного средства, поскольку она открывается и закрывается чаще других. Определить поврежденный участок провода можно при помощи мультиметра. Реже всего из строя выходит блок управления. В этом случае вся система либо полностью перестает работать, либо выполняет свои функции неправильно.
В качестве профилактики неисправностей модуля необходимо уделять внимание состоянию активатора, поскольку его контакты могут окисляться или подгорать, вызывая сбои в работе. Периодическая их очистка значительно продлит срок эксплуатации модуля.
