1.1.2 Двери, центральная блокировка замков
Двери, центральная блокировка замков
| ОБЩИЕ СВЕДЕНИЯ |
При отпирании или запирании замков передних дверей или багажного отделения благодаря системе центральной блокировки одновременно отпираются или запираются замки всех дверей, крышка топливного бака и, в зависимости от положения замка крышки багажного отделения, и этот замок.
Система центральной блокировки замков оборудована самостраховкой: после того как автомобиль заперт снаружи, сразу же срабатывают внутренние кнопки блокировки замков дверей. Таким образом, уменьшается вероятность проникновения в салон посторонних лиц.
Системой центральной блокировки можно также управлять снаружи как ключом, так и при помощи дистанционного радиоуправления.
Места управления запиранием и отпиранием автомобиля
Снаружи: передние двери, крышка багажника (задняя дверь универсала).
Внутри: клавиша управления центральной блокировкой замков в рукоятке двери водителя.
Для отпирания Вашего автомобиля следует повернуть ключ в замке одной из передних дверей или в замке багажного отделения в положение отпирания.
Все кнопки блокировки замков дверей поднимаются.
Самостраховка и охранная система сигнализации тотчас выключаются, что сопровождается кратковременным миганием указателей поворота.
При отпирании автомобиля плафоны салона, переключатели которых находятся в положении управления от дверных контактов, загораются приблизительно на 20 секунд.
В случае выхода из строя системы центральной блокировки дверей, можно в общем-то, управлять всеми замками обычным способом. Впрочем, самостраховка не может быть включена при нарушении в нормальной работе центральной блокировки замков.
Если задержать ключ в положении отпирания, на автомобилях с электростеклоподъемниками все окна открываются.
При выходе из строя центральной блокировки замков задние двери снаружи разблокировать нельзя.
Если имеется нарушение в нормальной работе центральной блокировки замков, об этом свидетельствует мигание подсветки переключателей управления электростеклоподъемниками как передних, так и задних дверей. Вам следует обратиться в сервисное предприятие Фольксваген.
Для запирания Вашего автомобиля следует повернуть ключ в замке одной из передних дверей или в замке багажного отделения один раз в положение запирания. Все двери и багажное отделение будут заблокированы. Самостраховка и охранная система сигнализации тотчас будут включены, что сопровождается кратковре менным миганием указателей поворотов.
При запирании автомобиля плафоны салона, переключатели которых находятся в положении управления от дверных контактов, выключаются.
О функциональной готовности самостраховки свидетельствует мигание контрольной лампы, расположенной около кнопки блокировки двери водителя. Предупреждение
В запертом снаружи автомобиле никто не должен находиться, прежде всего, там не должны оставаться малолетние дети, так как изнутри двери нельзя открыть. Это особенно важно в случае автомобилей с электроприводом стеклоподъемников, потому что в этом случае нельзя открыть и окна.
Если в течение одной секунды повернуть дважды подряд ключ в соответствующем замке то все двери и крышка багажника (задняя дверь универсала) будут заблокированы. Самостраховка и охранная система сигнализации не будут включены.
При выключенной самостраховке автомобиль может быть разблокирован изнутри. Для этого Вам следует потянуть внутреннюю ручку замка соответствующей двери до поднятия кнопки блокировки. Если повторно потянуть ручку замка, дверь откроется.
На автомобилях, оборудованных стеклоподъемниками с электрическим приводом или подъемно-сдвижной панелью крыши с электроприводом, оставленные открытыми окна дверей или люк крыши могут быть централизованно закрыты. Для этого следует задержать ключ в положении запирания замка до тех пор пока все окна дверей и люк крыши не будут полностью закрыты.
Двери могут быть также заперты путем вдавливания кнопок блокировки замков дверей. Самоблокировка при этом однако не включается.
При открытой или не полностью закрытой двери водителя (не полная фиксация двери) блокировки замков автомобиля не происходит. Если замки автомобиля блокируются посредством замка передней левой двери или крышки багажника (задней двери) должна эта дверь или крышка багажника (задняя дверь), как и дверь водителя, быть полностью закрытой.
Как отпереть только один из замков передних дверей или крышки багажника (задней двери)
Центральная блокировка замков предусматривает также возможность отпереть любую из двух передних дверей, а также багажное отделение, в то время как все другие замки остаются заблокированными. Для более детальной информации и практической реализации такой возможности обращайтесь в сервисное предприятие Фольксваген.
Отпирание при включенном режиме отпирания одного из замков
Поверните ключ в соответствующем замке один раз: дверь водителя, или дверь переднего пассажира или крышка багажника (задняя дверь) разблокируется. Самостраховка и охранная система сигнализации тотчас выключаются, что сопровождается кратковременным миганием указателей поворотов.
Поверните ключ в соответствующем замке дважды подряд: все двери и крышка багажника (задняя дверь) разблокируются. Самостраховка и охранная система сигнализации тотчас выключаются, что сопровождается кратковременным миганием указателей поворотов.
Клавиша центральной блокировки замков дает возможность заблокировать или раз блокировать все замки автомобиля изнутри. Клавиша находится в поручне левой двери.
Нажатием на правую грань А клавиши. все двери и крышка багажника (задняя дверь) блокируются. Открывание дверей и крышки багажника (задней двери) снаружи или нежелательное вторжение в автомобиль (например, при остановке перед светофором) больше невозможно.
При открытой двери водителя она не блокируется. Тем самым исключается такое положение, когда водитель оказывается снаружи запертого изнутри автомобиля.
Самостраховка и охранная система сигнализации при нажатии клавиши не включаются.
Нажатием на левую грань В клавиши все двери и – в зависимости от положения замка багажного отделения – багажное отделение разблокируются.
Когда автомобиль заблокирован посредством клавиши, существует возможность разблокировать двери по отдельности. Для этого потяните внутреннюю ручку замка соответствующей двери до поднятия кнопки блокировки. Потянув ручку во второй раз, Вы откроете дверь.
Клавишный переключатель функционирует также и при выключенном зажигании. Предупреждение
Если клавиша центральной блокировки в поручне в двери водителя нажата, замки всех других дверей и багажного отделения автоматически блокируются. Поскольку при заблокированных дверях, в случае необходимости, оказание помощи снаружи затруднено, никогда не следует оставлять детей без присмотра в автомобиле.
Заблокированные замки дверей и багажного отделения препятствует также нежелательному вторжению в салон посторонних лиц – например, при остановке перед светофором.
Защелки безопасности для детей
В конструкции задних боковых дверей имеется дополнительное устройство для обеспечения безопасности детей.
Включение защелки безопасности
Поверните шлиц защелки с помощью ключа автомобиля в направлении стрелки А. Внутренняя ручка замка двери теперь заблокирована, дверь может быть открыта только снаружи. При этом кнопка блокировки замка этой двери должна находиться в поднятом состоянии.
Выключение защелки безопасности
Поверните шлиц защелки с помощью ключа автомобиля в направлении стрелки В. Теперь дверь опять может быть открыта изнутри. При этом кнопка блокировки замка должна находиться в поднятом состоянии.
Решение проблем «Центральный замок вновь реанимирован»
Доброго времени
Наступили холода, а в месте с ними всплыли старые болячки, центральный замок стал работать через раз из-за чего приходилось часто пользоваться ключом для открытия пассажирской двери и багажника (с другой стороны личинки замков не застоятся).
Приехали в тихое местечко, открутили всё по мануалу Hyundai Getz. Устройство, эксплуатация, обслуживание, ремонт.pdf но вот всё бы хорошо, но один болт на отрез отказался откручиваться инструмент просто рассыпался, а болт не поддавался.
Единственным решением оставалось собрать всё на место и с утра съездить в город и подыскать замену, вышедшему из строя.
Если менять сразу на новый, то понадобится немного терпения и:

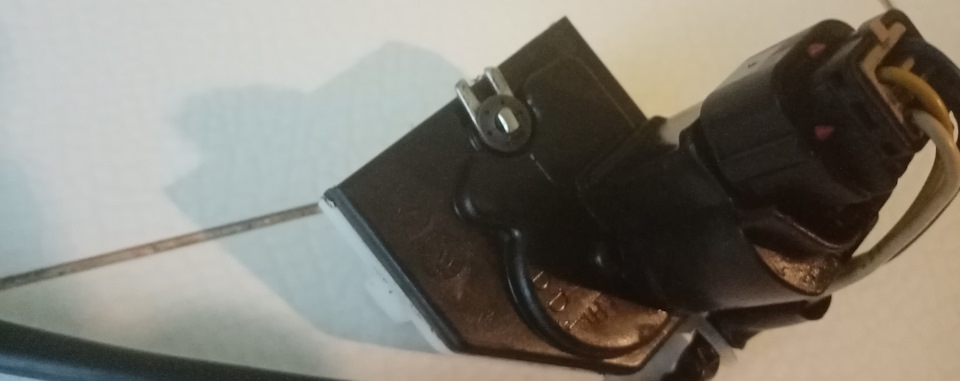

HYUNDAI/KIA 957351C010 HYUNDAI/KIA АКТИВАТОР ДВЕРИ ПЕРЕДНЕЙ ЛЕВОЙ (С ЦЕНТ. ЗАМКОМ)
Ну а если с разбором. То если что не так (при разборе зимой пластик хрупкий, детали мелкие, спешка).
При снятии карты двери требуется открутить 5 саморезов:
Hyundai/Kia 10188-05143 саморез М5х17 (в заглушку внутренней ручки двери) — 1 шт.
Hyundai/Kia 12492-05123 саморез М5х16 (предпочтительней для карты дверей) — 2 шт.
Hyundai/Kia 10188-05163 саморез М5х19 (если вдруг затерялся) — 2 шт.
С торца двери:
Hyundai/Kia 82313-37000WK Втулка обшивки двери (на переднюю левую дверь) — 2 шт.
Hyundai/Kia 82314-37000WK Заглушка внутренней панели (на переднюю левую дверь) — 2 шт.
При снятии внутренней ручки двери:
Hyundai/Kia 82619-1R000RY Заглушка (от Соляриса один в один) — 1 шт.
Hyundai/Kia 14929-42025 Клипса замка двери левая (синие) — 2 шт.
Hyundai/Kia 14929-42015 Клипса замка двери правая (розовые) — 2 шт. (пригодится если и туда загляну).
И наконец поддеть снизу через отверстие карту двери и отсоединить не поломав клипсы:
Hyundai/Kia 82315-3153800 Клипса пластиковая (держат карту двери, жёлтенькие) — 6шт.
Hyundai/Kia 82317-29000 Клипса самореза обшивки двери (со стороны торца белые уголки для закручивания саморезов) — 2 шт.
Снимаем уплотнитель на сколько требуется:
Hyundai/Kia 82391-1C000 Прокладка отделки двери — (если случайно вышла из строя) — 1 шт.
Так же снимаем направляющую, коромысло, замок предварительно отсоединив две тяги от вставки замка и внешней ручки двери (Клипсы снимаются так же как на внутренней ручке двери).

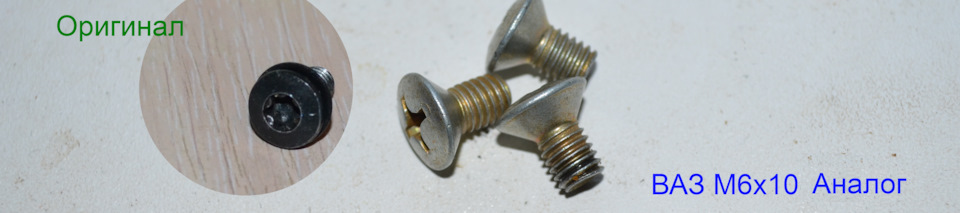

Потребуется так же открутить Винт D=6 mm:
Hyundai/Kia 81477-4A000 (под фигурную отвертку) – 3шт.
Hyundai/Kia 81477-3C000 (под ключ T27)

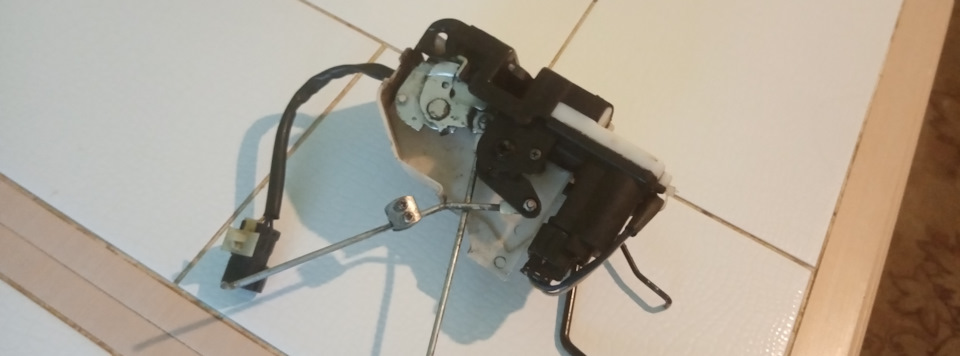

И вытащить замок с активатором через верх. Всё почистить заменить или перебрать и собрать на место.
Сезам откройся (Ремонт центрального замка (реле))
Приветствую!
Время от времени испытывал проблему с автоматическим открыванием пассажирских дверей и двери багажника. Открывалась только водительская. Почитав интернеты, понял, что проблема не нова. Нашёл где-то реле, которое нужно поменять, купил, но, забегая вперёд, скажу, что оно не подошло.
Далее, опишу максимально подробно всё, с чем мне пришлось справится. Опущу, разве что, снятие дверной карты.
1. Снял кронштейн карты под ручку. Хотя моя дверная плёнка уже и так порвана в лоскуты, но всё же.
2. Для удобства доступа открутил кронштейн рычага тяги флажка блокировки открывания и снял с рычага тягу идущую к замку.
3. Отстегнул от замка коннектор и тягу внутренней ручки открывания. Тяга на фото не попала, указал стрелкой место, где она пристёгнута. Так же отметил зелёным кругом коннектор, который отстёгивать не нужно (это просто удлинитель, решение мне не понятное, но имеющее место)
4. Отстегнул тягу от личинки наружного замка. (Добавлено после: Оказывается вторая тяга с жёлтым фиксатором тоже отстёгивается, просто несколько сложновато. И тогда замок можно вытащить не вытаскивая наружную ручку.)
5. (Добавлено после: Оказалось, что этого можно не делать.) Открутил 2 винта наружной ручки открывания.
6. Открутил 3 винта крепления замка.
7. (Добавлено после: Оказалось, что этого можно не делать.) Открутил гайку крепления направляющей стекла. С помощью крепких нервов и нецензурной брани вынул замок из двери. Наружную ручку протолкнул вовнутрь двери и, отгибая направляющую стекла, вынул замок и ручку по дуге в направлении стрелки.
Нужно отстегнуть тяги от наружной ручки открывания и вытащить замок станет гораздо проще.
8. Полюбовался на всё это великолепие и открутил винт крепления белого кожуха (на фото видно плохо, но он где-то там). Снял кожух с защёлок.
9. Запомнил места соединения тяг.
10. Открутил два винта крепления электронного блока замка.
11. Отстегнул коннектор удлинителя, отрезал от него нейлоновую стяжку, крепящую его к электронному блоку. Снял и протёр блок.
12. Аккуратно распилил блок по шву полотном от ножовки по металлу.
13. Открыл блок, убедился, что приобретённое ранее реле мне не подходит. Снял плату, срезав 3 пластиковые клёпки.
14. Разогрел паяльник и выпаял коннектор, стоящий на реле.
15. Крайне аккуратно распилил корпус реле полотном от ножовки.
16. Аккуратно почистил контакты реле наждачной бумагой с зернистостью в 2000.
17. Замотал реле изолентой. Припаял реле на место. Припаял коннектор. Собрал электронный блок, замотав его изолентой. Запхнул замок на место. Закрутил всё как и было.
Вообщем то проделанную работу не могу назвать очень уж сложной, но довольно муторной точно. Сложно было достать замок с ручкой из двери, при том, что саму ручку отстегнуть мне не удалось. Сожалею, что не было реле на замену и думаю, что придётся приобрести новое и повторить операцию.
Будем посмотреть сколько продержится.
4.1.10 Автоматическая блокировка всех замков при движении автомобиля
Автоматическая блокировка всех замков при движении автомобиля
Двери и крышка или, соответственно, дверь* багажного отделения блокируются автоматически после начала движения автомобиля.
Заблокированную дверь Вы можете в любое время открыть изнутри.
Если Ваш автомобиль центрально заблокирован, то при аварии это может затруднить оказание Вам помощи снаружи.
При сработавших подушках безопасности автомобиль разблокируется автоматически.
Если включена автоматическая блокировка при движении автомобиля, то существует опасность, что Вы при толкании или буксировке автомобиля останетесь снаружи перед закрытыми дверями.
Поэтому выключайте автоматическую блокировку при движении автомобиля, прежде чем Вы начнете толкать или буксировать автомобиль.
Замки автомобиля блокируются автоматически, если включено зажигание и автомобиль движется.
Включение автоматической блокировки всех замков при движении автомобиля
► Закройте все двери надлежащим образом.
► Поверните ключ в замке зажигания в положение 2
► Нажмите на переключатель центральной блокировки. Держите его нажатым приблизительно 5 секунд.
Обе контрольные лампы в переключателе мигают четыре раза.
Автоматическая блокировка всех замков при движении автомобиля включена.
Выключение автоматической блокировки всех замков при движении автомобиля
► Закройте все двери надлежащим образом.
► Поверните ключ в замке зажигания в положение 2
► Нажмите на переключатель центральной блокировки. Держите его нажатым приблизительно 5 секунд.
Обе контрольные лампы в переключателе мигают два раза.
Автоматическая блокировка всех замков при движении автомобиля выключена.
Включение автоматической блокировки замков дверей в задней части салона при движении автомобиля
► Закройте все двери надлежащим образом.
► Поверните ключ в замке зажигания в положение 2
Правая контрольная лампа в переключателе мигает четыре раза. Автоматическая блокировка замков дверей в задней части салона при движении автомобиля включена.
Выключение автоматической блокировки замков дверей в задней части салона при движении автомобиля
► Закройте все двери надлежащим образом.
► Поверните ключ в замке зажигания в положение 2
Правая контрольная лампа в переключателе мигает два раза. Автоматическая блокировка замков дверей в задней части салона при движении автомобиля выключена.
6.1 Блокировка дверей
Блокировка дверей
1. В комплект входят 2 ключа с пультом дистанционного управления центральным замком. Любым ключом можно запустить двигатель, отпереть и запереть двери, заднюю дверь и лючок топливозаливной горловины.
2. Для отпирания дверей нажмите на кнопку разблокировки замков, при этом указатели поворота мигают один раз, потяните ручку двери и откройте дверь.
— Если в течение 40 секунд после отпирания ни одна из дверей не будет открыта, двери автоматически запрутся (заблокируются).
— В экстренной ситуации дверь водителя может быть разблокирована механически.
— Если ключ находится в замке зажигания отпирание и запирание дверей при помощи пульта дистанционного управления невозможно.
3. Чтобы запереть боковую дверь изнутри нажмите на кнопку блокировки, как показано на рисунке.
Чтобы опереть и открыть боковую дверь, потяните за ручку открывания, при этом дверь отопрется (разблокируется), и откройте дверь.
4. Для отпирания только задней двери нажмите на кнопку разблокировки замка задней двери на пульте дистанционного управления (при этом блокировка остальных дверей и лючка топливозаливной горловины сохраняется). Для открывания задней двери потяните за ручку и откиньте дверь вверх.
5. Для отпирания задней двери изнутри передвиньте фиксатор вправо. Для открывания двери потяните за ручку и откиньте дверь вверх.
6. Для закрывания задней двери потяните за ручку и надавите на нижнюю часть двери, пока замок не закроется.
7. Для запирания всех дверей и лючка топливозаливной горловины нажмите на кнопку блокировки на ключе, при этом указатели поворота мигнут три раза.
8. В автомобиле предусмотрена дополнительная блокировка задних боковых дверей. Эта функция позволяет запереть дверь так, что она может быть открыта только снаружи. Рекомендуется использовать эту функцию каждый раз, когда в автомобиле находятся маленькие дети. Для запирания нажмите на фиксатор вниз, как показано на рисунке.
Автоматическое запирание дверей
2. Чтобы отключить автоматическое запирание дверей, переведите ключ зажигания в положение «1», нажмите и удерживайте в течение шести секунд выключатель центрального замка, показанный на рисунке, с нижней стороны.
Чтобы включить автоматическое запирание дверей, переведите ключ зажигания в положение «1», нажмите и удерживайте в течение шести секунд выключатель с верхней стороны.
Аварийное отпирание/запирание дверей
Примечание: при отпирании двери водителя ключом, сразу после открытия, срабатывает противоугонная сигнализация. Чтобы ее отключить нажмите на кнопку разблокировки или блокировки на пульте дистанционного управления или вставьте ключ в замок зажигания и переведите его в положение «1».
2. Если не удается запереть двери при помощи пульта дистанционного управления, заприте их следующим образом:
— закройте все двери, кроме двери водителя;
— нажмите на выключатель центрального замка на центральной консоли со стороны блокировки замков и убедитесь, что кнопки блокировки замков (на дверях) утоплены;
— заприте дверь водителя снаружи ключом.
