Фундамент для бани на склоне
Сооружение бани на склоне задача не самая легкая, ведь нужно учесть множество нюансов. К примеру, обустраивая фундамент, нужно учесть, что на него будет действовать не только вес бани, но и сдвигающая и разрывная сила проблемной почвы. Под воздействием разных погодных условий ее неблагоприятное влияние только усиливается – при замерзании грунт может вытолкнуть или разорвать сваю, которая находится в нижних слоях. Поэтому лучшим решением в таких условиях будет сооружение буронабивного фундамента.
Буронабивной фундамент представляет собой разновидность обычного столбчатого фундамента с одной только особенностью – его опоры имеют круглое сечение. Обустроить такую конструкцию самостоятельно вполне возможно. Благодаря тому, что его конструкция позволяет непосредственно на участке изготавливать опоры, это значительно сократит традиционные затраты на перелопачивание грунта во время заложения фундамента, а так же уменьшит объемы бетонирования.
Начинать его сооружение нужно с расчетов – требуется правильно определить количество опор, а так же глубину их установки. Далее следует произвести тщательную расчистку местности и тогда уже можно переходить к бурению скважин под сваи. Делать это лучше всего с помощью мотобуров, которые довольно оперативно и хорошо делают скважину необходимой глубины диаметром порядка 25 см.
Очень важно, чтобы каждая скважина была вырыта на рассчитанную в проекте глубину, поскольку если одна из свай будет висеть, то другие будут перегружены. Последствием этого может быть то, что со временем одна из свай разрушится от большой нагрузки, а далее не выдержат и остальные.
Опалубку можно делать либо на всю длину сваи, либо лишь для ее оголовка. Это зависит от способности почвы осыпаться. В качестве опалубки обычно используется рубероид, свернутый в трубу или асбестоцементная труба.
Сделанные скважины нужно залить бетоном. После сооружения опор, можно переходить к заливу бетонной плиты, которая объединит всю систему точечных опор в одну надежную конструкцию.
Одно из главных достоинств такого фундамента – быстрота сооружения, небольшой объем земельных работ и отсутствие потребности в тяжелой или дорогой технике.
Как сделать ленточный фундамент на склоне своими руками – пошаговая инструкция
Ленточный фундамент на склоне сооружают в ситуациях, когда здание приходится возводить на неровной местности, где есть холмы, горы, бугры, сильные перепады и т.д. без возможности их выровнять. Так, если незначительные неровности можно подсыпать и ровнять путем снятия грунта, то участки с большими уклонами требуют создания соответствующего проекта и серьезного внимания к выбору фундамента.
От правильности выбора типа фундамента в таком случае будут зависеть качество опоры здания, его надежность и прочность, долговечность. Фундамент ленточного типа идеально подходит для строительства зданий из бетона и камня. В современном строительстве применяют несколько видов фундаментов, что дает возможность выбрать подходящий вариант для любой местности и проекта.
Особенности закладки фундамента на склоне
Ленточный фундамент на участке с уклоном должен быть основательным и надежным, не разрушаться грунтовыми водами, быть неподверженным осыпанию грунта. На неровном участке возводить здание более сложно, чем на ровной строительной площадке, поэтому все технические расчеты нужно выполнять заранее.
Какие виды подходят для склона
Выбирая тип основания для будущего здания, нужно правильно выбрать тип фундамента. Сегодня в строительстве используют несколько видов оснований, каждый из которых отличается своими особенностями, преимуществами и недостатками.
Оптимальные типы фундамента для уклона:
Рассматривая столбчатый или ленточный фундамент, обычно выбирают последний ввиду простоты и дешевизны сооружения, хорошего качества основания.
Монолитные конструкции демонстрируют лучшую устойчивость к осевым растягивающим нагрузкам и несущую способность. Обычно выбирают заглубленный тип, который выдерживает сдвиги грунта и пучения, когда на почву вокруг дома влияют перепады температур. Глубина погружения тем больше, чем больше угол наклона.
Подходит ли ленточный фундамент для установки на склоне
Ленточный фундамент – простая и привычная конструкция, которую можно сделать самостоятельно. Для склона данный тип основания также подходит, но требует учета такого нюанса: в самой низкой точке высота цоколя не должна быть выше больше, чем в четыре раза его ширины. Чем более крутой уклон, тем более высоким и широким должно быть основание, что пропорционально повышает расходы на монтаж опалубки, приготовление раствора и заливку основания.
Так, метровая высота основания повысит стоимость строительство почти в 2 раза из-за существенного объема земляных работ. Такие расходы оправданы, если в подвале планируется оборудовать полезное помещение. Тогда затраты окупятся комфортом в эксплуатации и возможностью по максимуму использовать площадь.
Достоинства и недостатки
К недостаткам данного типа основания можно отнести: прямую зависимость конструкции от строения и структуры грунта, необходимость учета направления нагрузок к осям ленты под углом, обязательность проведения тщательного исследования участка.
Также есть определенные противопоказания по климатической и гидрогеологической обстановке, которые проясняются до создания проекта и начала строительства.
Укрепление склона под фундамент
Все варианты укрепления склонов основываются на принципе армирования слоев грунта с целью повышения их стабильности и прочности. Если угол наклона не превышает 7-10%, вполне достаточно будет насадить кустарники и деревья, которые снизят вероятность оползней и удержат поверхность грунта целостной благодаря своим разветвленным корням.
Можно создать альпинарий, соорудив у основания склона уступы и обеспечив регулярный полив каменистому саду.
Если угол наклона больше, можно установить металлические распорки, которые вкапывают по всей площади ската, использовать бревна, камни, геосетки, биоматы с креплением анкерными болтами. Хорошо подойдет и террасирование – создание подпорных стенок, которые отличаются простотой возведения и долговечностью. Перед строительством подпорной стенки снимают слой почвы, делают дренаж, выкладывают плоские камни по горке.
При выборе конкретного способа укрепления склона для ленточного, свайного, плитного или столбчатого фундамента учитывают особенности самой конструкции, ориентацию по сторонам света (наклона и участка в целом), величину угла наклона, предполагаемый слой гидроизоляции, состав почвы, глубину прохождения грунтовых вод и промерзания земли, специфические особенности рельефа.

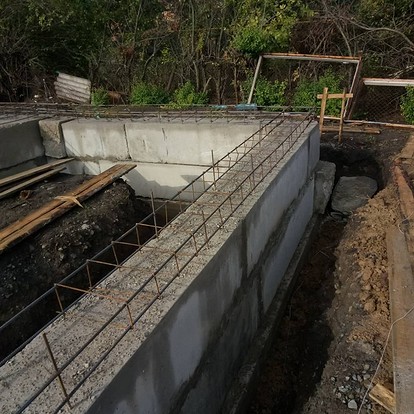

Что такое ступенчатый ленточный фундамент
Ступенчатый ленточный фундамент обустраивают в процессе строительства масштабных сооружений на площадках, где отмечен большой угол наклона – чаще всего тогда, когда разница между перепадом уровня по горизонтали между нижней и верхней точками составляет больше 1 метра. Принцип прост: ступенчатый фундамент выполняют в виде горизонтальных площадок, которые находятся одна над другой.
В плане земляных работ такой подход существенно облегчает выполнение строительства, так как обеспечение горизонтали на сравнительно небольшой площадке проходит проще, чем на всей большой площади: уменьшается объем грунта, который удаляется с поверхности, в процессе создания ступеней их размер делают оптимальным для получения подходящего значения перепада высот для всех участков.
Специфика уклона
Горизонтальные и идеально ровные участки для строительства вообще найти практически невозможно. Уклон до 3% включительно (перепад максимум 3 сантиметра для каждого метра длины) вообще не считается – такой участок называют горизонтальным. Когда же процент уклона больше указанного значения, можно уже говорить о наклоне.
И сплошную ленту в таких случаях лучше не строить – более актуальна ступенчатая методика. Ступенчатый фундамент тоже предполагает свои ограничения: длина горизонтальной ступени должна составлять минимум 60 сантиметров, ее высота не может быть меньше 30 сантиметров. Каждая последующая ступень должна перекрывать нижестоящую в конструкции на двойную ширину всей ленты либо минимум на 30 сантиметров.
Каково его устройство
Если угол наклона сравнительно небольшой, все этапы строительства проводятся аналогично тому, как это проходит на горизонтальной площадке. Достаточно просто обеспечить горизонтальный уровень донной поверхности в траншее, куда будет закладываться лента.
Если же уклоны большие и реализуется ступенчатая лента, сооружается несколько ленточных оснований, которые располагаются одно над другим и нижними частями опираются на верхние участки сконструированных ниже ступеней. В таком случае работы проводятся в определенном порядке: обязательно снизу вверх, с последовательным возведением ступеней.
Составляя схему, сначала на чертеже дома отмечают самую нижнюю точку грунта, от нее отмеряют вниз нужную глубину залегания фундамента (чтобы была меньше уровня промерзания), к данной величине прибавляют около 50 сантиметров (толщина слоя подушки из щебня и песка). Если в регионе отмечены сильные ветра и большие заморозки, дополнительно роют траншею глубиной 200-250 сантиметров, а верхняя часть дома должна чуть возвышаться над поверхностью земли.
Как рассчитать фундамент
Чтобы обустроить ленточный фундамент на склоне (ступенчатый обычно), сначала проводят тщательные расчеты. Желательно, чтобы все рассчитал профессионал, так как на данном этапе работ учитывается масса факторов: угол наклона площадки, уровень залегания вод грунтовых и промерзания грунта, климатические особенности и т.д.
Сначала желательно провести геодезические исследования, а потом на основе информации выполнять расчеты. Определяют высоту опалубки, глубину траншеи для фундамента. Замеры производят в продольном направлении по длине ленты, не забывая про временную защиту от сточных вод (они нередко затапливают траншеи) в виде земляного вала или временного рва на вершине площадки. Нужно просчитать и ширину основания, величина подошвы не должна превышать разрешенных параметров удельного давления на подушку, которая укладывается под грунт и основание.
Если трудно все учесть и рассчитать самостоятельно, можно воспользоваться специальным онлайн-калькулятором.
Пошаговая инструкция по монтажу
Когда сооружается ленточный фундамент на склоне своими руками, нужно очень тщательно следить за выполнением каждого этапа работ, так как даже незначительные элементы способны повлиять на показатели прочности и стойкости всей конструкции.
Правильно рассчитанный и выполненный ленточный фундамент на склоне способен обеспечить нужные геометрические и эксплуатационные характеристики зданию, снизив до нуля влияние на параметры будущего строения неровностей площадки. Выполнять все этапы работ нужно в правильном порядке, в строительстве использовать только качественные материалы. Все работы можно провести своими руками, при наличии определенных знаний и инструментов.
4 вида фундамента для строительства дома на склоне
Земельные участки не всегда бывают идеально ровными. Обычно на них есть перепады высот, неровности. Если небольшие ямы и бугры можно засыпать и выровнять, то от уклона, особенно значительного, избавиться практически невозможно. Это и не нужно делать, ведь неправильный рельеф дает возможность возвести оригинальную постройку со множеством интересных архитектурных и дизайнерских решений. Надо только правильно выбрать тип фундамента на склоне. Разберемся, как это сделать.
Все о вариантах фундамента на склоне
Факторы, определяющие выбор фундамента
Участок считают условно ровным, если при измерении уровня между крайними точками перепад составил 3-5%. При наклоне более 8% у площадки малый наклон. Уклон от 8 до 20% относится к средним. На всех площадках, наклоненных более чем на 10%, необходимо использовать специальные материалы и возводить конструкции, предотвращающие почвенные подвижки. Крутым считается наклон больше 20%.
Уже при среднем наклоне требуется изучить местность и провести геологические изыскания. Полученная информация позволит определить характеристики фундамента. Перечислим параметры, необходимые для правильного выбора.
Что учесть?
Виды фундамента на склоне с перепадом высот
Для площадки с уклоном подходят все типы фундаментных конструкций за исключением плитной. Этот вариант получается слишком затратным за счет очень большого объема земляных работ. Подробно разберем возможные варианты.

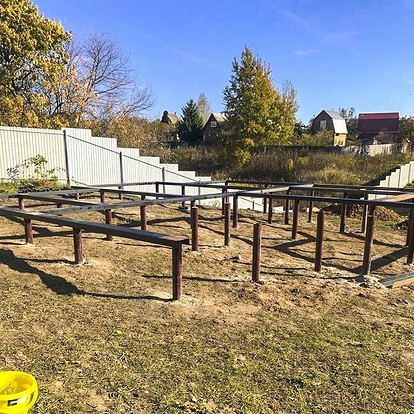

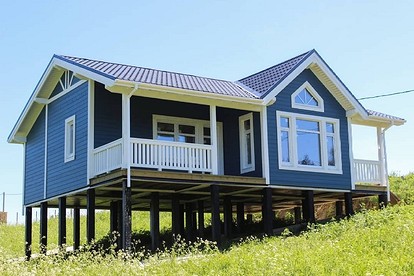

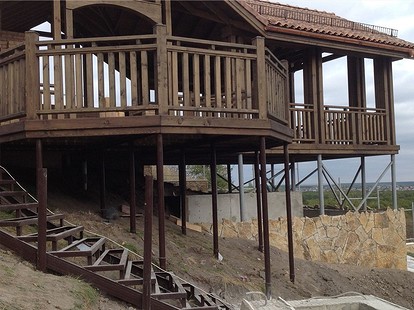

Свайный
Основа свайного фундамента — вертикальные опоры-сваи, погруженные в грунт. Поверх укладывается монолитная плита или ставится ростверк, что становится основанием для строения. В зависимости от вида свай, они могут устанавливаться в подготовленные заранее отверстия, завинчиваться или забиваться в землю. Это хороший вариант для наклонных площадок.
Плюсы
Для наклонных площадок используются разные схемы монтажа свайной системы. Это могут быть одиночные опоры. Их ставят для поддержки отдельных архитектурных элементов, к примеру, колонн. Свайное поле предполагает размещение опор на всей площадке под строением. Свайный куст размещается на каком-то одном, самом сложном для укрепления фрагменте участка. Например, постройка стоит тремя углами на склоне, а под четвертый подводят опору.
Монтаж свайного фундамента для дома на склоне состоит из нескольких этапов.
Этапы монтажа
Ленточный
Это замкнутый контур, собранный из железобетонных балок. Возводится по периметру постройки и под всеми стенами. По инструкции, несущая способность системы корректируется путем увеличения высоты и ширины бетонной ленты. Для наклонных площадок действует правило: высота цокольной части в самой низкой точке не может быть больше, чем ширина фундамента, умноженная на четыре. Таким образом, чем круче наклон, тем выше цоколь, и тем шире фундаментная лента.
Это существенно увеличивает цену опалубки и бетонирования. Поэтому ленточный вариант хорошо использовать на малых склонах. Для крутых уклонов его применяют, если планируют разместить в высоком цоколе гараж или какие-то подсобные помещения. Это позволяет сэкономить место на территории и средства на возведение этих построек.
Плюсы
Технология заливки ленточного фундамента на склоне имеет некоторые особенности. Она осложняется предварительными объемными земляными работами. При этом, чем уклон круче, тем больше масштаб проводимых работ.
Этапы заливки
На отвердение бетонного раствора и его усадку дается 30-35 дней. После этого под нижней стеной возводят опорную насыпь.
Ступенчатый
Это разновидность ленточной системы со всеми плюсами и минусами. Ее используют на крутых уклонах, где заливать прямую ленту технически невозможно или нерационально. Основное отличие ступенчатой опоры в том, что она закладывается по периметру постройки одинаковыми по высоте ступеньками. Такой фундамент разрешено использовать на песчаных грунтах при уклоне не больше 27-31°, на глинистых — до 70°.
Этапы монтажа
Строительство ступенчатой системы, в целом, не отличается от возведения ленточной. Но есть некоторые особенности.
В итоге получается очень прочная опорная система, выдерживающая значительные нагрузки.

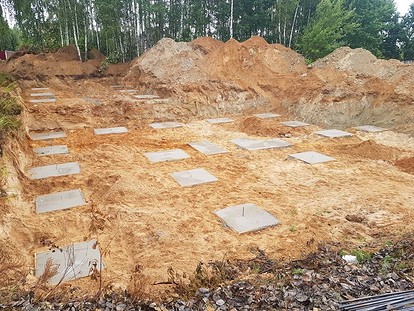

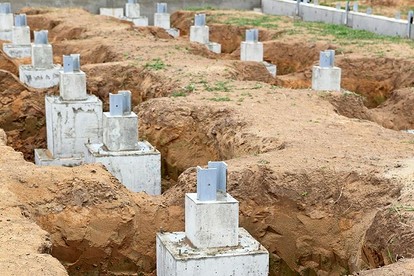

Столбчатый
Похож на свайный с той разницей, что вместо свай используются столбы из разных материалов. Это может быть бетон, кирпич, ФБС. Их устанавливают или заливают в подготовленные шурфы, которые заглублены до устойчивого грунта. Схема установки такая же, как и у свайных опор. А вот нагрузку они выдерживают меньшую, поэтому столбчатый фундамент используется для строительства только легких домов.
Монтаж включает обязательное обустройство подпорных стен. Есть два варианта их возведения. В первом случае выставляют верхнюю и нижнюю стенку, пространство между ними заполняют уплотненным почвогрунтом. Получается ровная площадка-терраса, на которой устанавливаются столбы-опоры под будущую постройку. При этом верхний опорный подстенок не даст грунту уходить с террасы, нижний предотвратит сползание почвы вниз.
Можно сделать иначе. Сначала устанавливаются опорные столбы. После того как все вертикальные элементы будут установлены, их засыпают почвогрунтом. Это засыпка под террасу, с установкой нижней и верхней опорной стены. Насыпная терраса в обоих случаях необходима для дополнительной фиксации столбов.
Для наклонного участка недостаточно грамотно выбрать и правильно возвести фундамент. Важно еще и укрепить склон, иначе со временем опоры могут пострадать от подмывания и осыпания почвы. Чтобы удержать почвогрунт на месте, строят террасы, ставят подпорные плиты, высаживают растения с мощными корнями. Еще один обязательный элемент — эффективная дренажная система для отвода влаги от осадков на безопасное расстояние.
Делаем свайно-ростверковый фундамент для бани на участке с уклоном
В статье хочу поделиться с читателями сайта rems-info.ru опытом строительства фундамента для бани на участке с уклоном. Размер бани 9х4,5 метра. Строительство было осложнено довольно серьезным уклоном местности, на 10 метров получался перепад почти метр. В виду того, что грунт представлял собой пересохшую глину (далеко грунтовые воды), и нагрузка от строения будет небольшой, выбрали свайно-ростверковый фундамент для бани, чтобы уменьшить расход бетона. Но обо всем по порядку.
Разметка фундамента и бурение отверстий
На фото выше показан участок под строительство бани. Белым обозначена линия будущего забора. Разметку фундамента на местности делали с помощью лазерного нивелира, обрезков арматуры и шнурки. Очень упростил наш процесс нивелир. Во-первых, он дает идеальный угол 90 градусов, во-вторых с помощью небольшого датчика (был в комплекте), даже в солнечную погоду легко найти линию.
Под сваи бурили отверстия диаметром 250мм глубиной 1,5 метра. Что бы зимнее пучение грунта не тревожило наш фундамент.
Бурение отверстий под сваи мотобуром.
Грунт, как я уже говорил, оказался просто камень, поэтому мотобур пригодился очень кстати, 14 отверстий, глубиной 1,5 метра пробурили за 2 часа.

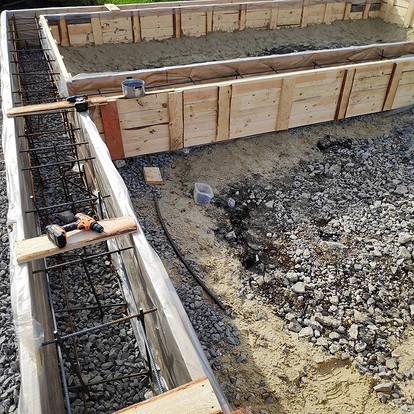

Строительство опалубки, вязка каркаса
Опалубку для фундамента бани делали из не обрезной доски, преимущественно дюймовки. Хочу отметить, что будь у нас фанера или хорошие обрезные доски, строительство шло бы намного быстрее. Однако все знают, что экономика должна быть экономной, поэтому работали тем, что было.
Фото устройства опалубки из необрезной доски.
В отверстия монтировали каркас для свай, арматуру использовали 10мм. Для вязки армо-каркаса продаются специальные крючки, стоят рублей 200. Из проволоки делается петелька, продевается крючок, несколько оборотов и две арматуры связаны! Кто будет строить фундамент своими руками – возьмите на заметку, сэкономите время.
После того, как сделали все сваи, начали вязать остальной каркас. Арматура та же, 10мм, с шагом в 300мм.
Вязка арматуры для устройства свайно-ростверкового фундамента под баню.
После того, как был готов каркас, по бокам опалубки, и в отверстия под сваи, уложили рубероид. На строительство опалубки и вязку каркаса ушло 2,5 дня.
Заливка бетоном
Для заливки, бетон решили заказать с завода, время поджимало, да и на заявленную марку 200 дают гарантию.
Как выбрать марку бетона читайте в статье, «Какой марки бетон использовать для фундамента в частном строительстве».
Единственным препятствием оказалось, что проезд на участок не предназначен для большого КАМАЗа. Выручил знакомый строитель, оказывается бетон, могут привезти небольшим миксером, габариты чуть больше Газели, объем 2м3.
По расчетам бетона должно было уйти примерно 3,5м3, два рейса. Заливали сначала сваи, хорошо трамбуя залитую смесь. Фирмы, занимающиеся строительством, используют для этих целей глубинный вибратор, благодаря ему, бетон хорошо заполняет все полости. У нас такого чуда не было, поэтому трамбовали палками и арматурой.
Залив все сваи, начали заполнять ростверк. Полностью на заливку у нас ушло полдня, учитывая то, что миксер делал два рейса. При приемке бетона, главное, что бы были свободные руки, так что спокойно приглашайте 3-4 друзей в помощники.
Стоит уделить особое внимание тому, как бетон заполняет все пустоты и полости. Фундамент со всех сторон должен иметь, так называемый, защитный слой, который препятствует внешним воздействиям и преждевременному разрушению бетона.
После того, как бетон залит, работа не окончена. В первые несколько дней, нужно регулярно поливать свежий бетон водой, укрывая пленкой, что бы ни допустить быстрого высыхания. В противном случае возможно появление трещин.

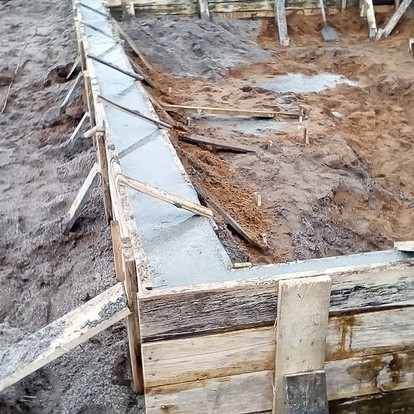

Залитая опалубка, 2 день перед увлажнением.
Снятие опалубки
Опалубку снимали на пятый день. Собственно процесс ничего особенного не представляет, главное не повредить пока еще слабый бетон. Как оказалось, пустот нам благополучно удалось избежать, во все углы раствор отлично протек.
Фото свайно-ростверкового фундамента под баню – снятие опалубки.
После снятия опалубки, фундамент поливали и укрывали пленкой в течении двух недель до начала строительства.
Строительство фундамента самостоятельно доступно каждому. Но есть ряд моментов, на которые стоит обратить особое внимание.
Если к делу подойти ответственно, то можно построить качественный фундамент своими руками из имеющихся под рукой материалов.
