Гидробагажник Е39 Седан — Установка + добавил видео
Эту опцию, должо быть, хотят все! И она того стоит!
Что нам понадобиться?
Всего НЕСКОЛЬКО комплектующих от Е38;

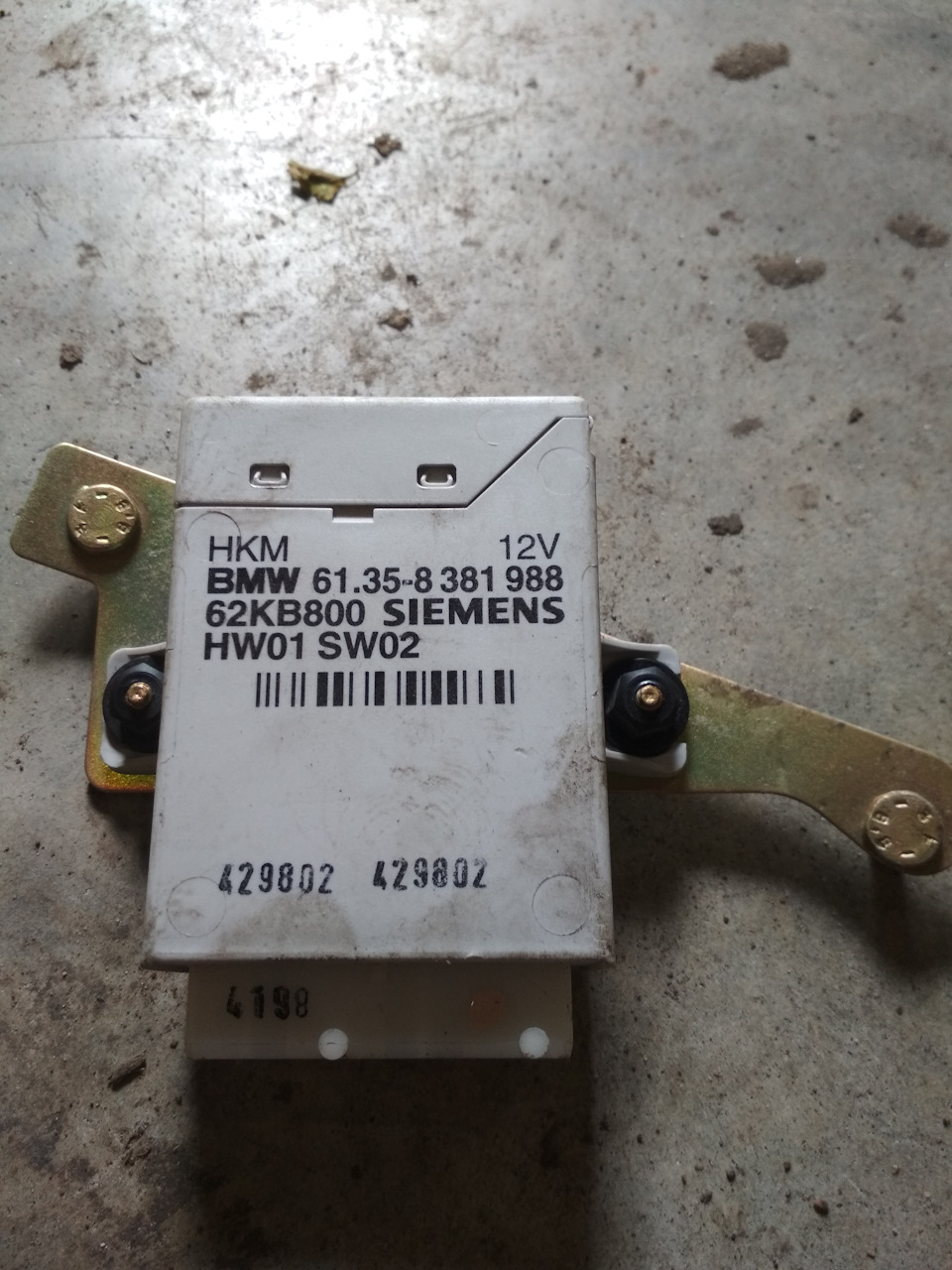

1) Модуль багажной двери, он же блок управления или ЭБУ кто-то называет

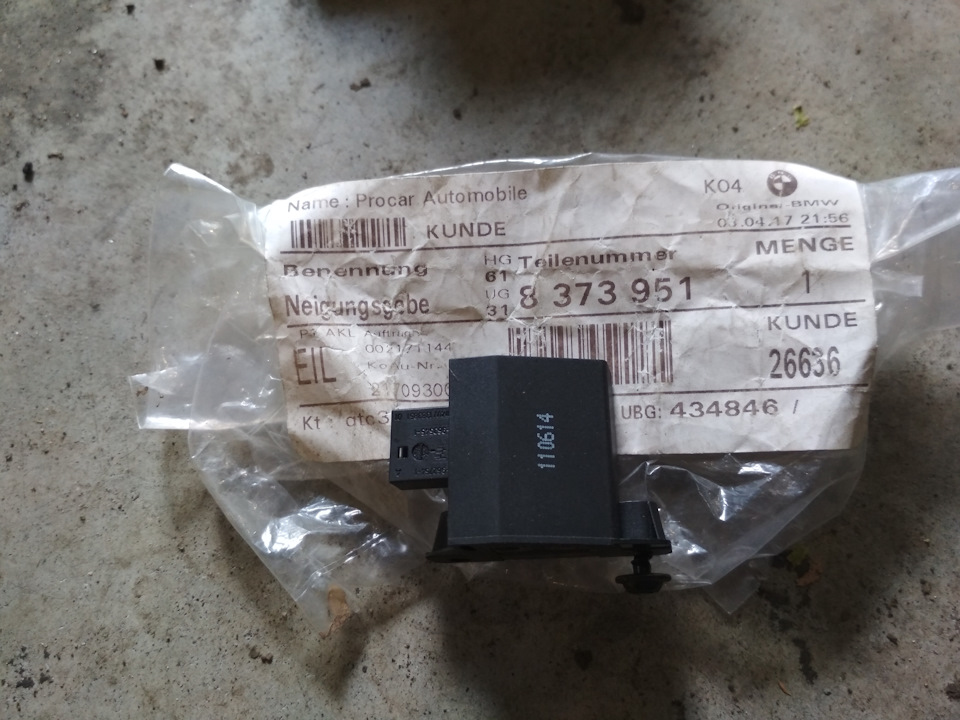

2) Датчик положения крышки багажника, он же датчик крена, он же выключатель гидронасоса

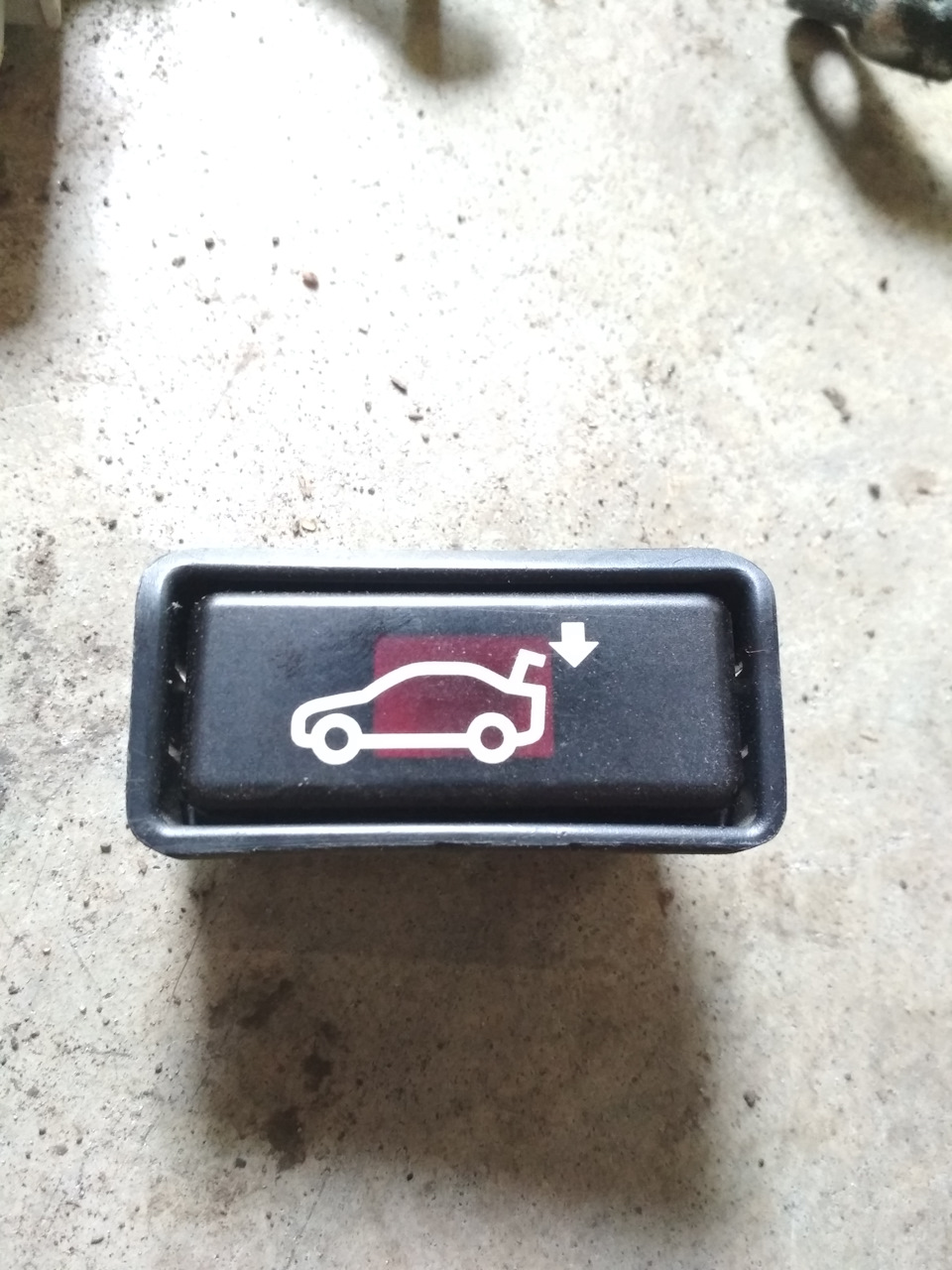

Оригинал от Е38, на Е39 Туринг и на Х6 стоит полностью такая же.

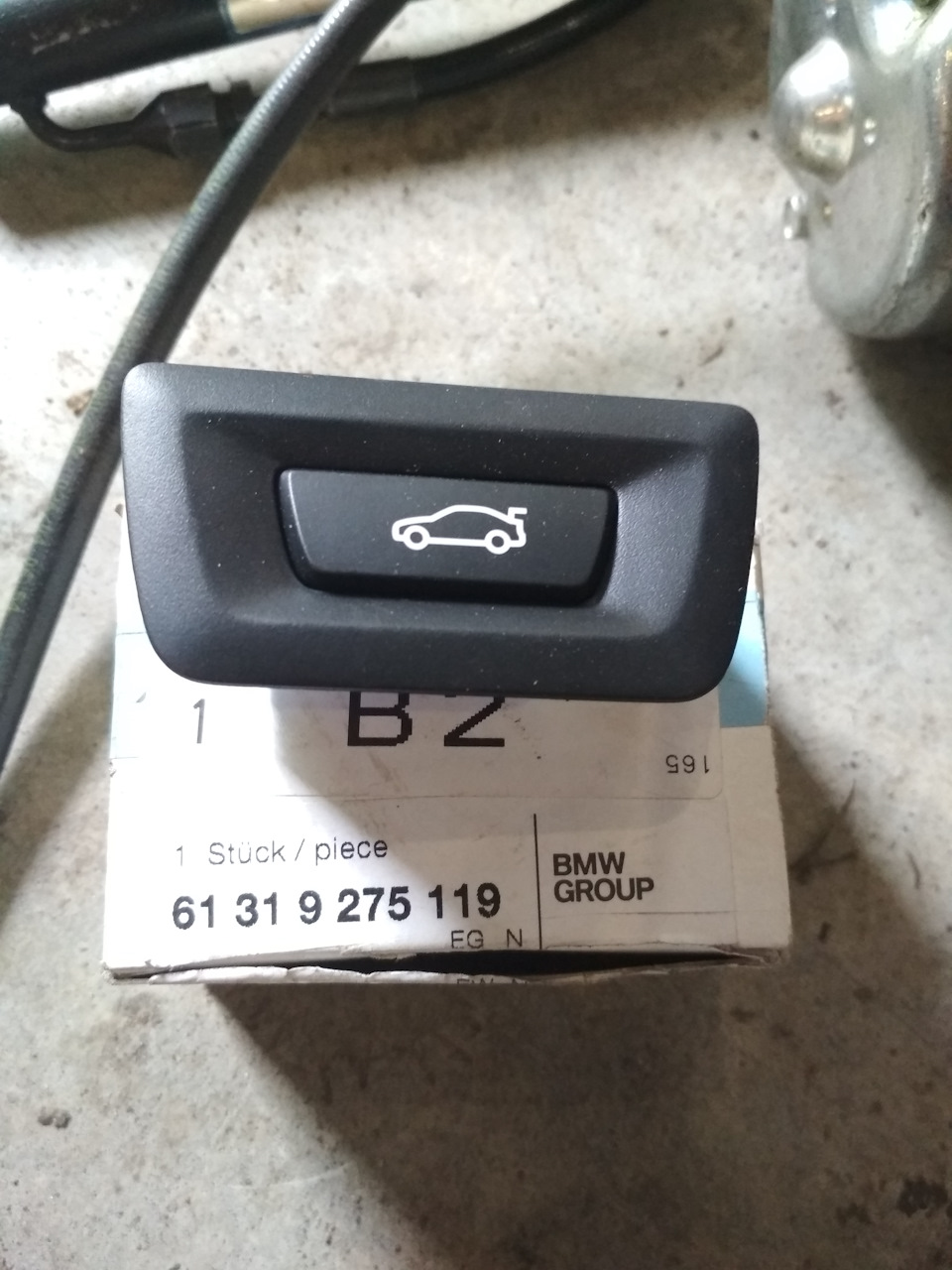

Но… Есть одно но, можно заказать нечто более современное, а именно кнопку от Ф10, которая полностью подходит и будет корректно работать, однако хорошая місля приходит опосля, тут я поспешил, уже установив оригинал. Фото

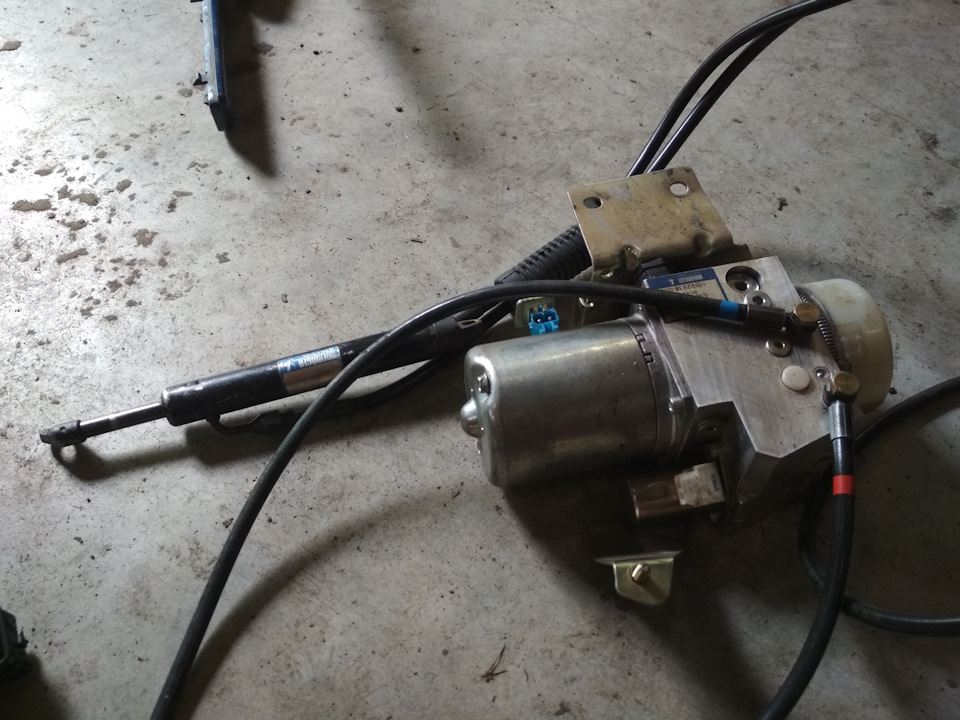

4) Насос и гидроцилиндр. Я лично считаю это одной запчастью, ибо упаси вас Господь купить их по отдельности, докупать оригинальное масло и прокачивать потом. Оно все целиком снимается опытными разборщиками без потери жидкости.
Идеальным будет купить все это дело с донора с проводкой и всеми разъемами, но тут мне не повезло и пришлось делать все самому.
Итак, нам нужно:
а) прорезать прямоугольное отверстие в крышке багажика и пластике под кнопку.

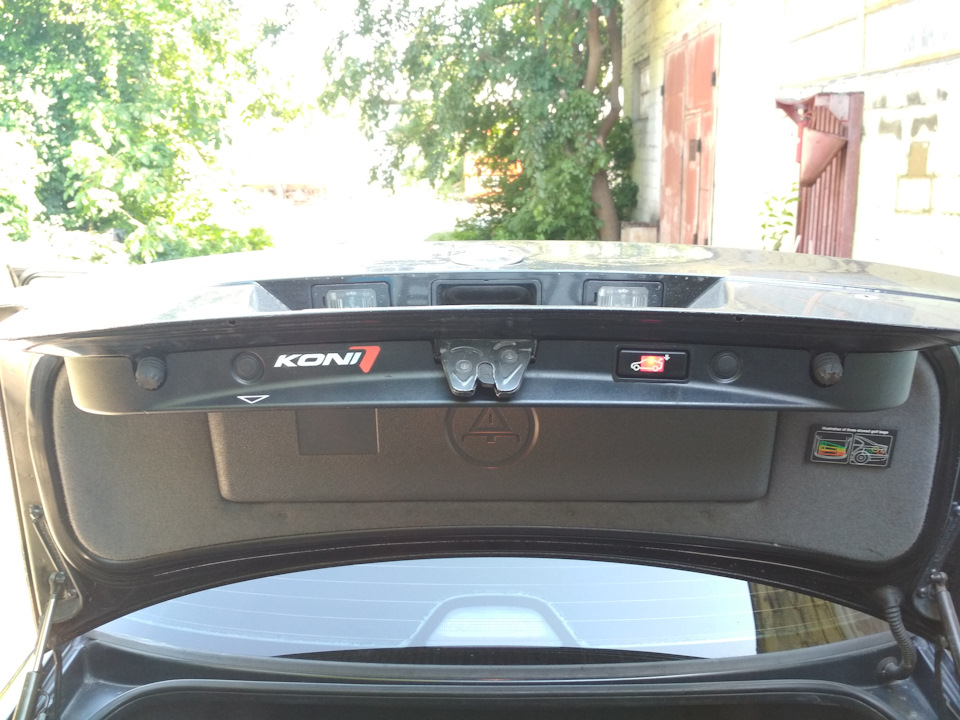

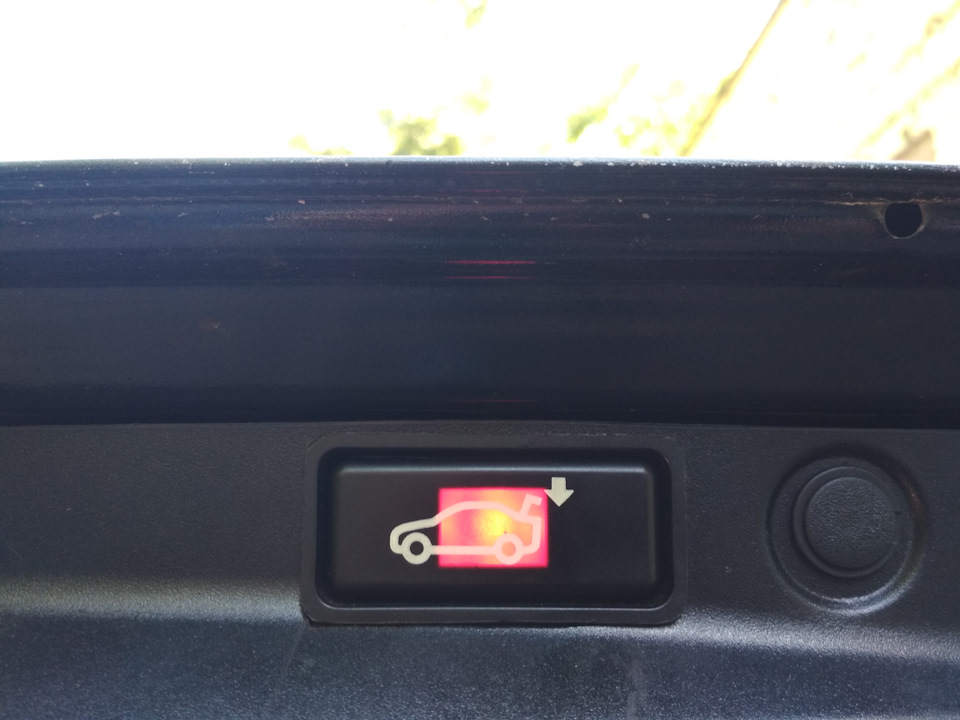

По финалу выглядит так
У Е38 в оригинале кнопка с левой стороны багажной двери, мне же захотелось, чтоб она была справа.
Тут как-то мне удобней, да и провода меньше протягивать. Кстати, успокою ленивых, в крышку надо завести всего-лишь 3 тонких провода, 2 на датчик крена, 1 на кнопку закрытия, но об этом позже.
б) переделать родную (или купить другую левую от Е39) петлю багажника.
Тут важно померять расстояние в закрытом положении гидроцилиндра, и, срезав заводской шарик, приварить ось нежного диаметра к плоскости петли. ВАЖНО!Ось располагаем максимально внизу петли, чтоб 2 места крепления цилиндра были расположены по диагонали, иначе багажник не откроется.

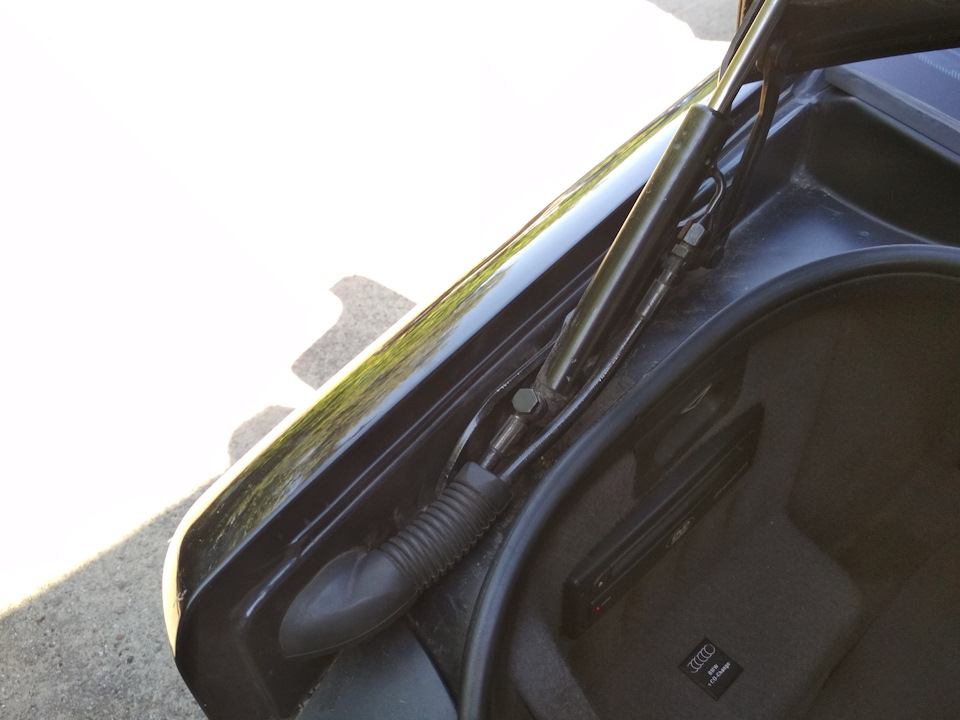

в) делаем отверстие в крыле. Я намечал керном, потом сверлил дырки, потом точил напильником, обработал и подкрасил. Было не до фото. Вот результат

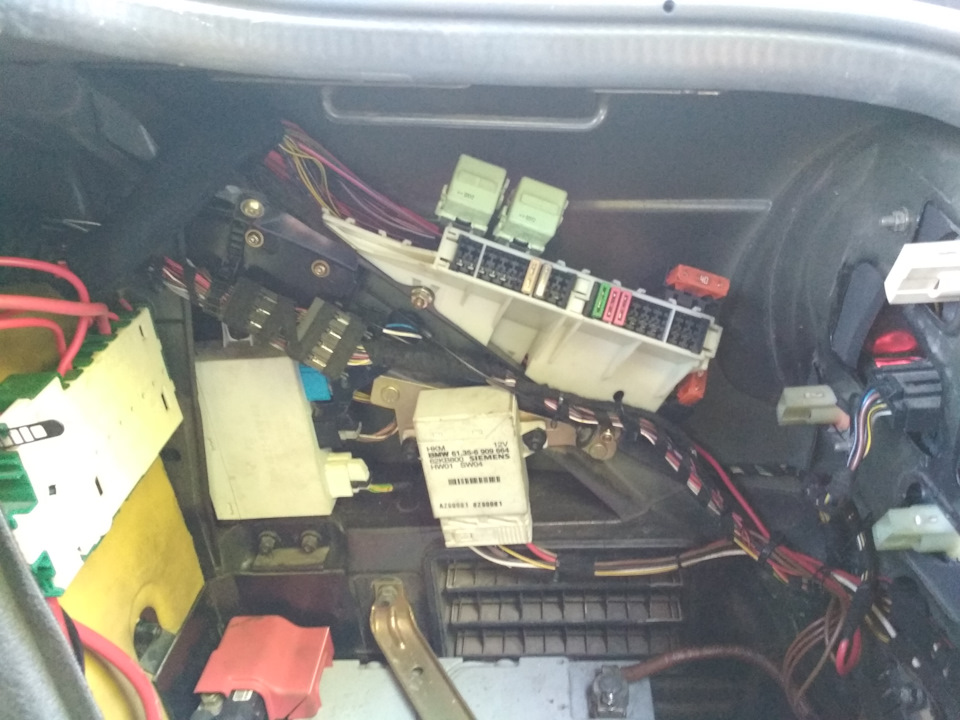

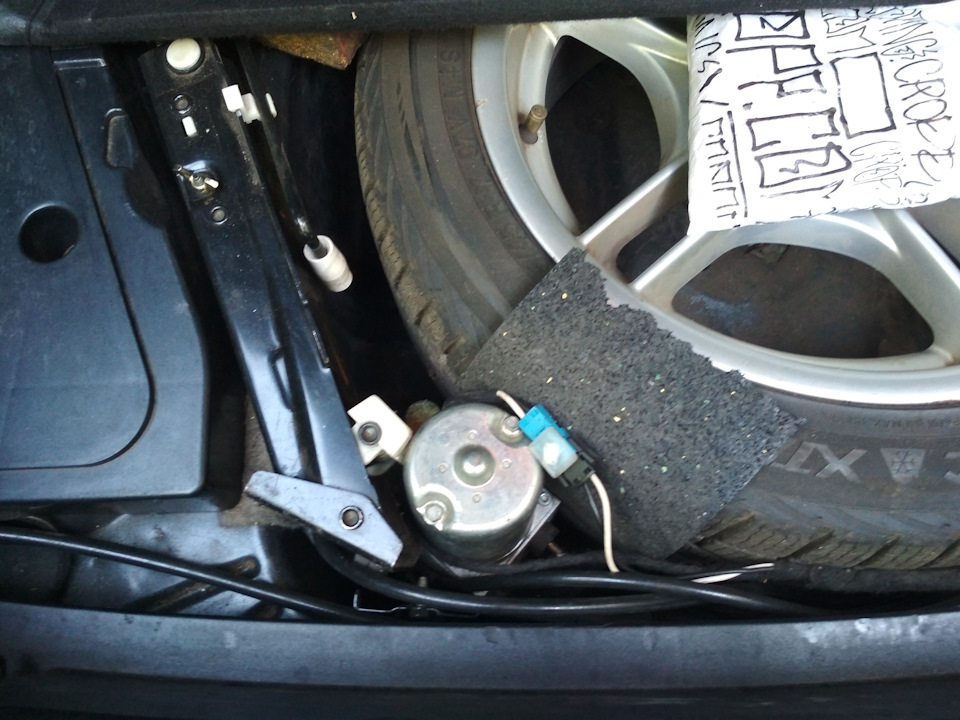

г) блок управления установил сюда
залью видео в Ютюб и поделюсь, как работает.
Подключал по ВДС именно для е38, там есть отличие от схемы на универсал.
Основным моментом оказалось правильно поставить датчик положения крышки багажника, а также выставить зазоры
