автоматический модульный выключатель abb circuit breaker 1p n 6a c sn201l код 470233
Выключатель автоматический однополюсный 6А С SH201L 4.5кА (SH201L C6)
Описание
Модульный автоматический выключатель для бытового применения
Не забудьте купить
Шина комплектная 1ф 12 модулей 63А PS1/12 (PS1/12)
Шина комплектная 3ф 12 модулей 63А PS3/12 (PS3/12)
Шина комплектная 3ф 60 модулей 63А PS3/60 (PS3/60)
Шина комплектная 1ф 12 модулей 63А PS1/12 (PS1/12)
Шина комплектная 3ф 12 модулей 63А PS3/12 (PS3/12)
Шина комплектная 3ф 60 модулей 63А PS3/60 (PS3/60)
Выключатель автоматический однополюсный 6А С S201 6кА (S201 C6)
Выключатель автоматический однополюсный 6А С iC60N 6кА (A9F79106)
Выключатель автоматический модульный OptiDin BM63-1C6-УХЛ3 (Новый) (260515)
Это также называют: однополюсный, однополюсной, 1-полюсный, 1-полюсной, одно-полюсный, одно-полюсной, модульный, 1п, 1P
Всегда поможем:
Центр поддержки
и продаж
Скидки до 10% +
баллы до 10%
Доставка по городу
от 150 р.
Получение в 150
пунктах выдачи
Центр поддержки и продаж
Мы в социальных сетях
© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности
Ваш город: Выберите город
Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных
Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

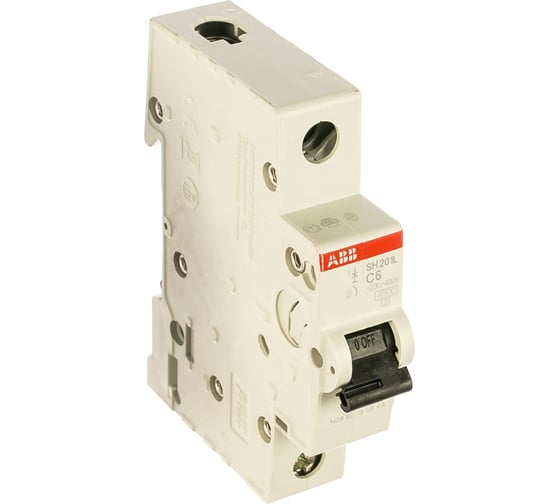

Автоматический модульный выключатель ABB 1п C SH201L 4.5кА 6А 2CDS241001R0064
В упаковке 4 штук
Цена за упаковку: 1 268 р.
Цена за ед. товара: 317 р.
Спишите до 132 р. бонусами Начислим 3 бонуса
Технические характеристики ABB SH201L 1п C 4.5кА 6А 2CDS241001R0064
Этот товар из подборок
Информация об упаковке
Документация
Сервисное обслуживание
Поможем решить любую проблему с товаром
Устраним любую неисправность по гарантии. Срок указан без учета логистики
Обращайтесь за обслуживанием в авторизованные сервисы производителя
Отзывы об автомате ABB SH201L 1п C 4.5кА 6А 2CDS241001R0064
Вопросы и ответы об автомате ABB SH201L 1п C 4.5кА 6А 2CDS241001R0064
Есть вопросы о товаре?
Расходные материалы для автомата ABB SH201L 1п C 4.5кА 6А 2CDS241001R0064
Способы получения товара в Санкт-Петербурге
Самовывоз
9 октября, после 12:00, в 39 магазинах
Доставка курьером
10 октября, от 190 р.
Транспортная компания
Рассчитать стоимость доставки
Вы принимаете условия политики конфиденциальности и пользовательского соглашения каждый раз, когда оставляете свои данные
в любой форме обратной связи на сайте ВсеИнструменты.ру
Характеристики автоматов ABB SH201L C
Описание однополюсных выключателей ABB SH201L C
Модульные однополюсные выключатели ABB SH201L C предназначены для защиты электрических цепей от перегрузок и коротких замыканий в линиях кабелей, электродвигателях, систем освещения, а также розеточных линий. Они имеют два различных механизма отключения: механизм термического отключения с задержкой для защиты от перегрузки и механизм электромеханического отключения для защиты от короткого замыкания.
Устройство автоматического выключателя
Материал корпуса SH201L C произведен из самых современных материалов, состоящих из последнего поколения термопластов,
не содержащих галогенов, загрязняющих окружающую среду, и пригодных для вторичной переработки.
Все автоматические выключатели оснащены индикацией положения контактов (CPI). Вы можете легко определить, находится ли автоматический выключатель во включенном положении, что способствует легкости и безопасности проведению технических работ.
Выбор автоматического выключателя
Выбор выключателей в основном осуществляется по мощности нагрузки и сечению подключаемого провода, учитывая 2 параметра: ток перегрузки и ток отключения при КЗ.
Перегрузка тока возникает при включении в сеть устройств и приборов, суммарная мощность которых приведет к чрезмерному нагреву проводников и контактных соединений. Поэтому автомат, который будет установлен в конкретную цепь, должен иметь ток отключения больше, так называемый запас или равный расчетному. Его определяют суммированием мощности предполагаемых к использованию электроустройств, которое зачастую указывается в паспорте. Далее полученную цифру делят на 220 и получают наш ток перегрузки. Следует учесть также еще одно немаловажное обстоятельство: этот ток не должен быть больше тока, который может протекать по проводнику.
Ток отключения при КЗ – это та величина, при которой происходит отключение автоматического выключателя, также она еще именуется как отсечка. Его тоже рассчитывают, а затем подбирают по типу защиты. Тип защиты содержит значения тока отключения по отношению к вероятному току короткого замыкания, в зависимости от вида нагрузки электросети. В быту и для небольших объектов используют устройства с условным обозначением характеристики B, C, а на вводе – D. Чаще всего, в электрическую схему помимо автоматов на каждую групповую линию, входят еще вводной автомат, УЗО или диф. автомат.
Маркировка автоматов SH201L C
Корпус автоматических выключателей серии SH201L C 1P содержит все необходимые маркировки, такие как:
Автоматы ABB соответствуют стандартам IEC/EN 60898-1 и IEC/EN 60947-2 и имеют все соответствующие знаки сертификации для каждого рынка и сегмента, для которого они разработаны. Знаки сертификации также напечатаны на корпусе автоматического выключателя. Для процедуры контроля и приемки знаки сертификации хорошо видны на корпусе.
Вся маркировка выполнена по технологии лазерной печати, устойчивой к истиранию и воздействию растворителей, что обеспечивает ей долгий срок эксплуатации и простоту идентификации изделия.
Применение однополюсных автоматов SH201L C
Модульные автоматические выключатели серии SH201L C как правило имеют все возможные исполнения по характеристикам срабатывания автоматических выключателей, что говорит о их широком сегменте применения. Применяются как правило для защиты от перенапряжения, путем установки на Дин рейку в распределительных щитах, боксах, расположенных в жилых домах, офисах, складах, и других промышленных и коммерческих помещениях. SH201L C применяется для защиты цепей с активной и индуктивной нагрузкой и низким импульсным током (обеспечение электричеством квартир, офисов, промышленных объектов).
Подключение автоматических выключателей
Выключатели SH201L C оснащены клеммами: 35 мм + 10 мм (для аппаратов до 2 2 63А), и 50 мм + 10 мм 2 2 (для аппаратов на 80, 100А) для раздельного подключения шинной разводки и кабеля,- цилиндрическими двунаправленными клеммами с защитой от неправильного монтажа, стойкими к ударному воздействию, которые доступны даже после установки модульного автомата. При отсутствии шинной разводки возможно подключение двух пар проводников разного сечения. SH201L C имеют специальные губки- фиксаторы для быстрого монтажа автоматического выключателя на DIN рейку, расположенную в распределительных щитах, боксах и шкафах. В случае замены изделия, этот же фиксатор позволяет быстро его демонтировать. Для удобства монтажа кабеля, выключатели оснащены технологией невыпадающих винтов, а степень защиты от прикосновения пальцами в области присоединений, снижает риск удара током и возможность короткого замыкания.
Схема подключения автоматических выключателей SH201L C:
Технические характеристики выключателей SH201L C
| Электрические характеристики | ||||
| Стандарты | Данные IEC/EN | ГОСТ Р 50345-2010 (МЭК 60898-1) | ||
| Кол-во полюсов | 1P; 1P+N | |||
| Характеристики срабатывания | C | |||
| Номинальный ток In | А | 6. 63 A | ||
| Номинальное напряжение Un | IEC/EN 60898-1 | В | 1P: 230/400 В перем.;1P+N: 230 В перем. | |
| Номинальное напряжение изоляции Ui | IEC/EN 60898-1 | В | 250 В перем.(фаза-земля), 440 В перем.(фаза-фаза) | |
| Макс. рабочее напряжение UBmax. | В | 1P+N: 253 В перем. | ||
| Мин. рабочее напряжение UBmax. | В | 12 В перем. | ||
| Номинальная частота f | Гц | 50 / 60 Гц | ||
| Номинальная наибольшая отключающая способность Icn | IEC/EN 60898-1 | кА | 4.5 кА | |
| Класс ограничения энергии | IEC/EN 60898-1 | 3 | ||
| Категория перенапряжения | IEC/EN 60898-1 | III | ||
| Степень загрязнения | IEC/EN 60898-1 | 2 | ||
| Ном. импульсное выдерж. напряжение Uimp (1.2/50 ps) | IEC/EN 60898-1 | кВ | 4 кВ (исп. напряжение 6.2кВ на уровне моря 5кВ на 2,000м | |
| Испытательное напряжение изоляции | IEC/EN 60898-1 | кВ | 2 кВ (50 / 60Гц, 1 мин.) | |
| Механические характеристики | ||||
| Корпус | Группа изоляции II, RAL 7035 | |||
| Рычаг | Группа изоляции II, черный, опломбируемый | |||
| Индикация состояния контактов | Маркировка на рычаге (I ON / 0 OFF) | |||
| Степень защиты | IEC/EN 60529 | IP20 / IPXXB, при использовании в боксе IP40 | ||
| Электрическая износостойкость | операция | In | ||
| Кол-во полюсов | Номинальный ток | Кол-во модулей | Серия | Артикул производителя |
| In A | 17,5 мм | |||
| 1P | 6 | 1 | SH201L C6 | 2CDS241001R0064 |
| 1P | 8 | 1 | SH201L C8 | 2CDS241001R0084 |
| 1P | 10 | 1 | SH201L C10 | 2CDS241001R0104 |
| 1P | 13 | 1 | SH201L C13 | 2CDS241001R0134 |
| 1P | 16 | 1 | SH201L C16 | 2CDS241001R0164 |
| 1P | 20 | 1 | SH201L C20 | 2CDS241001R0204 |
| 1P | 25 | 1 | SH201L C25 | 2CDS241001R0254 |
| 1P | 32 | 1 | SH201L C32 | 2CDS241001R0324 |
| 1P | 40 | 1 | SH201L C40 | 2CDS241001R0404 |
| 1P | 50 | 1 | SH201L C50 | 2CDS241001R0504 |
| 1P | 63 | 1 | SH201L C63 | 2CDS241001R0634 |
| 1P | 6 | 1 | SH201L C6 NA | 2CDS241103R0064 |
| 1P | 8 | 1 | SH201L C8 NA | 2CDS241103R0084 |
| 1P | 10 | 1 | SH201L C10 NA | 2CDS241103R0104 |
| 1P | 13 | 1 | SH201L C13 NA | 2CDS241103R0134 |
| 1P | 16 | 1 | SH201L C16 NA | 2CDS241103R0164 |
| 1P | 20 | 1 | SH201L C20 NA | 2CDS241103R0204 |
| 1P | 25 | 1 | SH201L C25 NA | 2CDS241103R0254 |
| 1P | 32 | 1 | SH201L C32 NA | 2CDS241103R0324 |
| 1P | 40 | 1 | SH201L C40 NA | 2CDS241103R0404 |
