Вытяжка на кухне: особенности установки
На кухне рождаются красивые блюда, витают аппетитные ароматы и слышатся приятные звуки, например, шипение свежего стейка на сковороде. Но там же иногда пахнет гарью, постоянно что-то парит, не говоря уж о загрязнениях, которые сопровождают процесс готовки. Решить большую часть проблем помогает установка вытяжки на кухне.
Виды вытяжек и особенности их монтажа
Кухонные вытяжки, устанавливаемые над плитой или варочной поверхностью, различаются способом крепления и принципом работы. Эти критерии определяют, как установить тот или иной прибор.
По принципу работы вытяжки бывают:
Обратите внимание: монтаж вытяжки без воздуховода проще, но она не так хорошо справляется с большим объемом загрязнений, как проточная.
По способу крепления приборы бывают навесными, встраиваемыми и подвесными. Их фиксируют на стене, в навесном шкафу и на потолке, соответственно.
Высота установки электроприбора
Вытяжки устанавливают на высоте не менее 70 см от поверхности индукционных и электрических плит, не менее 80 см – от поверхности газовых конфорок. Расстояние измеряют от рабочей поверхности плиты до вытяжной панели. Исключение из этого правила – наклонные модели электроприборов. Их нижний край может находиться на высоте 60 см от газовой плиты, на высоте 40 см – от электрических и индукционных варочных поверхностей.
Неправильный расчет высоты чреват:
Обратите внимание: установку прибора выполняют не только на определенной высоте, но и по оси, проходящей строго через центр плиты.
Виды воздуховодов, их плюсы и минусы

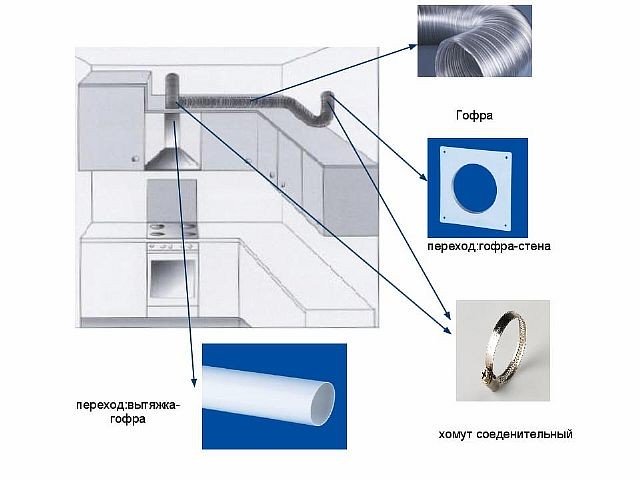

Воздуховод предназначен для отведения загрязненного воздуха из помещения в вентиляционную шахту. Он бывает гофрированным алюминиевым и жестким пластиковым.
Гофрированный воздуховод для вытяжки:

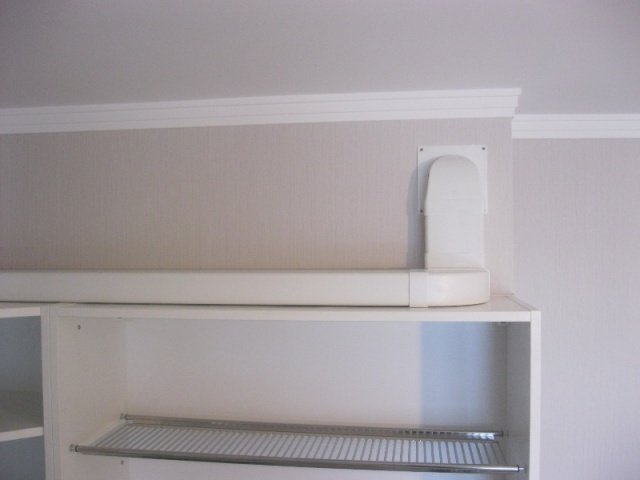

У пластикового воздуховода для вытяжки эти недостатки сведены на нет, но есть другие:
Можно не переплачивать за эстетику пластикового воздуховода, если проект кухни предусматривает маскировку трубы. Это может быть декоративный короб, подвесной потолок, козырек на шкафчик. При их отсутствии пластиковая труба прямоугольного сечения – лучший вариант.
Воздуховод и система приточно-вытяжной вентиляции
Обычно на кухнях многоквартирных домов наличествует лишь один вход в вентиляционный канал. Перекрывать его полностью нельзя. Диаметр воздуховода должен быть меньше входного диаметра канала. Для таких случаев есть переходник с решеткой. К отверстию в нем присоединяют пластиковую или алюминиевую трубу. Она отводит в вентиляционный канал грязный воздух тогда, когда работает вытяжка. В остальное время отток воздуха происходит через решетку за счет естественной тяги.
Обратите внимание: чтобы загрязнения из канала не попали обратно на кухню через решетку, в переходнике есть специальный «козырек». Он направляет поток воздуха в канал.
Еще один способ сохранить нормальную вентиляцию помещения – установка короба с обратным клапаном. Когда прибор не работает, воздух поступает в вентиляционный канал через одно из двух окошек в коробе. При включении обратный клапан на вытяжке меняет положение и закрывает отверстие для естественной вентиляции. Отток воздуха происходит только по трубе. При этом загрязнения не попадают обратно в помещение.
Установка вытяжки своими руками
Установка вытяжки требует внимательности при изучении инструкций, наличия помощника, некоторых практических навыков и теоретических знаний. Но если вы далеки от электрики, то стоит заранее позаботиться о приглашении специалиста.
Что понадобится для работы
Работа с вытяжкой не требует большого арсенала инструментов или сложного специфического оборудования. Для монтажа своими руками вам понадобятся:
Из дополнительных материалов нужно запастись качественным силиконовым герметиком.
Выбор места для розетки
Подключению вытяжки к электросети и монтажу воздуховода предшествует установка розетки (точки питания прибора). Для нее не менее важно определить место расположения. И тут есть ряд правил:
Обратите внимание: универсальная высота установки розетки – 110 см от уровня столешницы или рабочей поверхности плиты.
Варианты ее расположения:
При выборе места для розетки нужно также учитывать длину шнура с вилкой для подключения прибора.
Подведение электропроводки к розетке
После определения места для будущей розетки нужно решить, как сделать к ней подвод электрических кабелей. Тут есть три варианта:
Подобрать правильный вариант подведения электропроводки должен электрик. Без специальных знаний здесь не обойтись.
Крепление кухонной вытяжки
Крепление вытяжки к стене выполняют после ее предварительной разметки. Для этого в комплекте с прибором идет специальный шаблон. Если его нет, места для дюбелей намечают вручную.
Даже если прибор встраиваемый, его монтаж выполняют аналогично. При этом все отверстия просверливают через заднюю стенку шкафа. Для подвесных вытяжек используют цанговые шпильки.
Установка воздуховода своими руками
Монтаж воздуховода для вытяжки выполняют с учетом ряда правил и рекомендаций.
Несоблюдение этих правил снижает эффективность работы воздуховода. Каждый лишний изгиб или метр длины – на 5-10%. Монтаж трубы заключается в ее фиксации на патрубке вытяжки и в отверстии вентиляционной решетки. Для алюминиевой гофры используют металлические обжимные хомуты. При этом работу выполняют с максимально растянутой трубой. Это обеспечивает ее высокую пропускную способность при работе.
Обратите внимание: на патрубок гофрированный воздуховод просто надевают. В вентиляционном отверстии его крепят на предварительно вставленный пластиковый фланец. Все стыки дополнительно обрабатывают герметиком.
Пластиковые трубы продают длинами 50-200 см. Отдельные части соединяют переходниками, стыки также герметизируют силиконовым составом. Пластиковый воздуховод для вытяжки легко надевается на выходной фланец и вставляется в отверстие вентиляционной решетки.
Установка вытяжки в каркасном доме
Технически установка кухонной вытяжки в каркасном доме мало чем отличается от аналогичных работ в квартире. Принципиальное отличие лежит в возможности отведения воздуха сразу на улицу и предварительной разработке индивидуальной вентиляционной системы.
Еще на этапе проектирования строения на кухне предусматривают наличие не одного вентиляционного канала, а двух. Один отвечает за приток свежего воздуха, а другой предназначается для его отведения через воздуховод вытяжки. При этом вентиляционный канал может быть общим для кухни, котельной и выхода каминного дымохода.
У системы вентиляции в деревянном доме есть также ряд других особенностей:
Таким образом, кухонная вытяжка в каркасном доме – не просто электроприбор, а рабочий элемент всей вентиляционной системы.
Установка вытяжки – сложный процесс, требующий предварительных расчетов и работы с электропроводкой. Даже одна ошибка может привести к неприятным последствиям в виде пожара и неэффективной работы прибора. Избежать их и получить консультацию по эксплуатации вытяжки поможет приглашение специалистов по ее монтажу.
Как установить вытяжку на кухне: инструкция для разных моделей
Микроклимат кухни во многом зависит от эффективности вентиляции. Она обязательна, поскольку образующиеся при приготовлении еды лишнюю влагу, дым, запахи нужно удалять. Установка встраиваемой вытяжки на кухне, равно как и моделей другого типа может быть проведена самостоятельно. Чтобы все сделать правильно, нужно понимать особенности оборудования и его монтажа.
Все о монтаже вытяжного устройства
Особенности установки
Различают два типа вытяжных приборов: рециркуляционные и циркуляционные. Первые очищают попадающий внутрь воздушный поток посредством фильтров. Вторые отводят его в вентшахту, затем на улицу. Таким образом, циркуляционные модели обязательно должны подключаться к вентиляционному отверстию, тогда как рециркуляционным это не требуется. Выпускаются комбинированные устройства, которые могут работать в обоих режимах.
Подвесная вытяжка Kronasteel Jessica slim
По способу монтажа все оборудование делится на навесное и встраиваемое. Последнее устанавливается внутри гарнитура. Первое закрепляется на потолок или на стену, как, например, островные модели, которые располагаются над удаленной от стены плитой. Навесные приборы очень разнообразны. Среди них роскошные каминные вытяжки, оригинальные наклонные и скромные подвесные. Но устанавливаются они примерно одинаково.
Выбор места установки
При выборе места для монтажа учитывают несколько важных моментов
1. Необходимость подключения к вентшахте
Если да, стоит построить схему будущего воздуховода. Он должен быть максимально коротким и по возможности не иметь поворотов, которые значительно затрудняют отток воздуха. Если это невозможно, покупают рециркуляционную модель.
Каминная вытяжка ELIKOR Эпсилон
2. Расстояние от нижнего края корпуса до плиты или варочной панели
Вообще, чем ниже высота размещения вытяжного зонта, тем лучше. Главное, чтобы повар не задевал его головой. И, конечно, нельзя забывать забывайте о противопожарных требованиях. Над электрическими варочными поверхностями воздухоочиститель можно размещать так, чтобы расстояние по высоте между кухонными устройствами было не менее 50 см. Над газовыми варочными поверхностями его располагают на высоте не менее 65 см.
3. Наличие розетки
Чаще всего провод у вытяжной системы короткий, поэтому устанавливают ее в непосредственной близости от корпуса. Хорошим решением станет отдельная заземленная розетка. Ее нельзя монтировать около плиты или мойки, поэтому лучше всего поднять выше и разместить около прибора. Допускается использование удлинителя, при условии, что будут соблюдены все правила безопасности.
Каминная вытяжка LEX Mini
4. Отсутствие боковых сквозняков, сдувающих поток загрязнённого воздуха
Так прибор работает эффективнее. По этой причине, например, не стоит открывать для вентиляции близко расположенные к плите окна. Возникает парадоксальная ситуация: чем больше поступает чистого воздуха в квартиру, тем хуже удаляется кухонный аромат. Это происходит потому, что воздушные потоки от окна уносят загрязнённый воздух внутрь квартиры или дома.
5. Необходимость звукоизоляции
Кухонные воздухоочистители довольно шумные устройства. Хуже всего то, что они производят структурный шум, хорошо передающийся через строительные конструкции. Размещение гасящего вибрацию материала между ними и стеной (это может быть лист шумопоглощающего негорючего пластика) способно снизить уровень структурного шума в несколько раз.
Установка вытяжки на кухне своими руками
Все навесные модели монтируются примерно одинаково. Для получения результата потребуется выполнить три шага.
Ставим обратный клапан
Элемент необходим для того, чтобы направленный в вентиляцию загрязненный воздушный поток не возвращался обратно в помещение. Такое возможно при сильном ветре, засорении вытяжного канала и т.д. Причин может быть много. Зная об этом, желательно предотвратить неприятное явление. Проще всего установить купленную в магазине деталь, но если по каким-либо причинам это невозможно, ее достаточно легко собрать своими руками.
Каминная вытяжка MAUNFELD Lee Light
Конструкция включает два основных элемента: короб и заслонку. Первый изготавливается из жести. Его диаметр должен составлять три четверти от сечения отводящей воздух детали. Заслонка вырезается из алюминиевого листа, можно взять плотный пластик и даже картон. Посредством пружины ее закрепляют на коробе так, чтобы выходящие из помещения воздушные потоки открывали закрытое пластиной отверстие. При изменении направления створка закрывается.
Пружину тоже можно изготовить самостоятельно. Для этого берется кусочек проволоки длиной около 120 мм, сечением 0,3. Из него выполняется деталь. Ее нужно затянуть так, чтобы она смогла возвращать открытую потоком заслонку в исходное положение. Готовый к работе клапан устанавливается на входе вентиляционной шахты на кухне. Важно проверить, насколько он герметичен. Если вдруг обнаружатся щели, их нужно убрать.
Закрепляем прибор
На этом этапе нужно закрепить корпус на стене. Для этого выполняем несколько простых операций.
Поскольку конструкция оборудования включает вентилятор, для его работы необходимо подключение к сети. Поэтому неподалеку должна находиться розетка. Корпус надежно закрепляется к стене. Для этого используются кронштейны или другие крепления, которые идут в комплекте с устройством.
Монтируем воздуховод
Установка на кухне вытяжки наклонного типа, как и любой другой рециркуляционной разновидности предполагает обустройство отводящего воздух канала. Сделать это можно двумя способами.
Жесткая труба
В качестве воздушного канала могут использоваться элементы из пластмассы или металла. Они представляют собой прямые конструкции, для их подключения и соединения используются специальные фитинги: углы и переходники. Такие трубы хорошо использовать на участках с минимальным количеством поворотов. Они отличаются более высокой стоимостью, зато привлекательны, поэтому дополнительный декор не потребуется.
Каминная вытяжка MAUNFELD Tower light
Перед установкой необходимо точно определить размеры и конфигурацию необходимых элементов. Важно сделать это правильно, поскольку подогнать их невозможно. Если все подобрано правильно, соединение получится достаточно герметичным. Но в любом случае при его сборке желательно промазать края деталей герметиком, чтобы добиться полной непроницаемости.
Как правильно установить вытяжку на кухне своими руками
Профессиональная кухня предполагает обязательное наличие вытяжки. Это сложная конструкция с системой воздуховодов обеспечивает в рабочей зоне (около плит, духовок, варочных поверхностей) благоприятный и безопасный для здоровья микроклимат. Оценили пользу вытяжных систем и домохозяйки. Поэтому вытяжки все чаще становятся одним из основных элементов оборудования домашней кухни. Ранее мы рассматривали модели без воздуховода, а в этой статье расскажем, как правильно установить вытяжку на кухне.
Функции вытяжных устройств на кухне, их отличие от вентиляции
Важность и необходимость применения рассматриваемого оборудования подтверждается задачами, которые оно решает:
Внимание! На нашем сайте заработал конструктор кухни. Ознакомиться с ним и спроектировать кухню своей мечты можете совершенно бесплатно! Также может пригодиться конструктор шкафов-купе.
Воздухоотвод, который обеспечивается вытяжными системами, не может быть заменен классической вентиляцией. Последняя лишь создает условия для воздухообмена на каком-то ограниченном пространстве. Отвод воздуха, насыщенного продуктами сгорания и парами, при этом не осуществляется. Эту проблему решает установленная вытяжка. Соединяясь специальными трубами с вентиляционной шахтой, она обеспечивает выведение загрязненного воздуха наружу.
Важно! Труба вентиляции, соединяемая с патрубком вытяжки, должна иметь сечение, совпадающее или превышающее сечение самого патрубка (в последнем случае для соединения потребуется переходной фасонный элемент). Соблюдение этого условия делает отведение воздуха более эффективным.
Виды кухонных вытяжных устройств, их важные параметры
Устанавливаемые кухонные вытяжки представлены следующими видами:
Перед покупкой вытяжки обязательно снимают линейные размеры (длина х ширина) варочной поверхности кухонной плиты. У приобретаемого изделия эти размеры должны быть немного больше или, по крайней мере, совпадать. При меньшей площади эффективность отвода воздуха будет снижена. Это сразу отразится на общем микроклимате кухонного помещения и вызовет определенное разочарование покупкой. Следующий параметр – производительность – зависит от объема помещения (который легко просчитать умножением площади кухни на ее высоту). Производительность (м 3 /ч) должна в 10 и более раз превышать полученное значение объема.
Вытяжка должна быть установлена на 65-75 см от варочной поверхности электрических и индукционных плит. Над газовой плитой это расстояние увеличивается на 10-15 см. Уменьшение высоты расположения устройства приведет к неудобствам работы у плиты и может создать пожароопасную ситуацию из-за перегрева техники.
Необходимый инструмент
Для монтажа оборудования и подготовительных работ могут понадобиться:
Правильный монтаж приобретенной вытяжки: как установить и закрепить
Рассмотрим наиболее распространенные способы установки.
В комплекте с приобретаемой вытяжкой предусмотрена схема установки электроприбора на кухне. Обязательно ознакомьтесь с ней до проведения монтажных работ.
Установка в шкафчик
Способ предусматривает постоянное расположение электроприбора в подвесном шкафчике над плитой. Если монтаж вытяжки совпадает с общими работами по обустройству кухни, логично заказать специальный шкаф со всей мебелью по индивидуальному эскизу. Главная особенность мебельной единицы – отсутствие дна и надежно закрепленная, прочная средняя полка, на которую придется вся нагрузка после крепления к ней корпуса электроприбора. Расстояние от низа шкафчика до полки должно соответствовать высоте приобретенного устройства. Во всех полках и верхней крышке заказывают наличие отверстий нужной формы для воздуховода. Размеры определяются в зависимости от используемой трубы для отвода воздуха. Отверстия не делаются для приборов, работающих по принципу рециркуляции (очищенный фильтрами воздух снова попадает в помещение).
Если мебель была установлена раньше, придется самостоятельно размечать и делать нужные вырезы в полках и крышках шкафчика электрическим лобзиком. Идеальная точность при этом не требуется – после монтажа возможные огрехи будут скрыты.
В зависимости от комплекта прилагаемого крепежа вытяжка фиксируется к полке саморезами или соединением винт-гайка через предварительно просверленные в полке отверстия. После навешивания шкафчика на стену, надевают и закрепляют на выходном патрубке трубу воздуховода. Электрическую розетку желательно подвести и разместить в самом шкафчике. Провисание провода и другие неэстетические детали будет скрывать закрытая дверца.
Установка под шкафчиком
Данный способ очень похож на первый вариант. Только оборудование крепится книзу шкафа. Такое крепление применяют при сокращении расстояния от вытяжки до плиты для эффективного всасывания загрязненного воздуха. Подбираются приборы, которые будут легко смотреться в кухонном интерьере. При желании скрыть переднюю панель вытяжки, устанавливают декоративную фальш-панель из материала, аналогичного фасаду дверцы шкафчика.
Как крепить к стене
Находясь над плитой, мебель подвергается действию высоких температур и пара. Из-за этого может пострадать ее внешний вид, уменьшится срок эксплуатации. Поэтому над плитой часто образуется разрыв между элементами мебели. При отсутствии шкафчиков над варочной поверхностью, вытяжку можно монтировать на стену. Это простой и надежный способ.
Сначала определяется высота расположения электроприбора и по уровню проводится горизонталь. Теперь вытяжка прикладывается к стене на требуемой высоте и делаются метки под сверловку через отверстия ее задней панели. После разметки производится сверловка посадочных мест под дюбеля (минимальная глубина – 50 мм). Затем закручиваются верхние саморезы и вешается вытяжка. Если она расположена без отклонений и висит надежно, через отверстия панели вкручиваются нижние саморезы.
При отсутствии на задней панели мест для крепления, вытяжка устанавливается на специально изготовленную рамку из уголка. Сама рамка крепится к стене саморезами. При отсутствии возможности закрепить ее вплотную к стене (в этом месте проходит труба или другие коммуникации, стена с обшивкой), для крепления рамки применяют цанговые шпильки или длинные саморезы-шпильки (саморез с резьбой под гайку на другой стороне изделия).
Особенности электромонтажа
Проводка для устанавливаемого оборудования планируется и прокладывается заранее.
В зависимости от способа подключения вытяжки к электрической сети и комплексного оформления кухни, решение вопроса может быть следующим:
Второй и третий пункты являются обязательными.
Виды применяемых труб
Гофрированные алюминиевые изделия представляют основу из металлических колец, обтянутых фольгой в несколько слоев. Основные преимущества гофры: низкая стоимость, простота монтажа, способность легко изгибаться и обходить препятствия, сложенная «гармошка» вытягивается с увеличением длины в несколько раз, способность переносить нагрев до +250°С, легко наращивается с помощью металлического скотча. Более подробно описывали в этой публикации.
Полезная информация! Если гофрированная труба не имеет максимальной растяжки, при вытяжной работающей системе возникает характерный шум. Его причина – неровности внутренней поверхности, создающие дополнительное сопротивление отводимому воздушному потоку.
Пластиковые элементы вытяжных трубопроводов обладают такими достоинствами:
Наиболее популярное сечение применяемых труб – круглое. Пластиковые трубы также могут быть прямоугольными. Их легче проложить у самой стены, они имеют более эстетичный вид.
Особенности сборки воздуховода
Правильный выбор вытяжного устройства, расчеты и подбор труб, переходных элементов, соединительных приспособлений могут не дать ожидаемого результата. Все старания предыдущего этапа легко перечеркиваются элементарными ошибками или небрежностями последующей сборки и монтажа трубопровода к вентиляционной шахте. Для правильной и корректной работы вытяжной системы не следует упускать из вида следующие моменты:
Запомните! Производительность работающей вытяжной системы снижается на 10% при каждом изгибе воздуховода под острым и прямым углом. При нескольких таких участках работа вытяжки становится малоэффективной и происходит с перегрузками. В случае невозможности изменить маршрут пролегания трубопровода, нужно увеличивать мощность устанавливаемого оборудования и номинальное сечение трубы.
Как спрятать вытяжной трубопровод?
Аккуратный монтаж воздуховода не является гарантией попадания его конструкции в концепцию дизайнерского оформления кухни. Особенно если он собирался из привлекающей внимание блестящей гофры. Декорирования или маскировки смонтированной конструкции в этом случае не избежать. Более подробно читайте тут.
Основными способами, чтобы скрыть трубу, являются:
Видео
Правильно подобранные элементы и комплектующие системы отвода воздуха, их грамотное соединение и монтаж позволяют создать на кухне зону, в которой приготовление пищи становится безопасным и приятным занятием.
