водосток на вальмовой крыше

Водосток вальмовой крыши

Грамотная установка водостока для крыши своими руками

Погодные условия нашей страны подразумевают большое количество атмосферных осадков. Град, ливневые дожди, большое количество снега диктуют создание особо эффективной системы отвода избыточной влаги и защиты стен и фундамента здания от водных потоков. Создать водостоки для вашей крыши своими руками достаточно просто при небольших финансовых вложениях.

Нужно просто знать, как это грамотно и профессионально сделать с применением самодельных элементов или заводских комплектующих. Нужно понять преимущество самостоятельной установки водостока применительно к конкретным условиям.

Виды водостоков и их преимущества

Установка качественных водостоков на вашей крыше своими руками требует определённой квалификации и финансовых затрат. Дело в том, что правильный расчёт водосбора и способов отведения влаги требует знаний основных физических принципов и типов крыш, на которых устанавливаются водосточные желоба и вертикальные трубы.

Изготовление пластикового водостока для крыши, а также металлических желобов и труб нужно доверять заводу-изготовителю, так же как и оцинкованные или полимерно окрашенные элементы.

Типы водостоков бывают следующими:

Производители стараются подобрать набор элементов водосточной системы так, чтобы её можно было быстро смонтировать на любом из видов крыш. Поэтому преимущества всех материалов очевидны, а недостатков надо коснуться отдельно. Оцинкованный материал является наименее стойким к воздействию агрессивной внешней среды и имеет не очень презентабельный вид, однако это самый дешёвый материал.

Более дорогие водостоки из листа с полимерной покраской имеют достойный внешний вид и довольно хорошую комплектацию соединительных и комплектующих элементов. Установка пластиковых водосточных систем довольно проста, кроме того, этот материал не подвержен коррозии и не боится ударных нагрузок. Медные водостоки имеют большой срок службы, но они очень дорого стоят. Выбор каждый хозяин осуществляет самостоятельно, исходя из личных предпочтений, вида кровли и стоимости товара.

Перечень элементов водостока

Смонтировать водостоки для крыши своими руками не представляет особого труда, необходимо лишь выбрать материал и ознакомиться с перечнем соединительных и вспомогательных элементов. Широкий выбор материалов, из которого изготавливаются желоба, трубы и воронки, предоставляется производителями, и приобретение его зависит от ваших предпочтений и финансов.

Наиболее недорогими и распространёнными являются водостоки для крыши из оцинкованного металла, с фиксацией при сборке с помощью буртов и шпилек или заклёпок. Наиболее практичными считаются пластиковые трубы, монтаж которых осуществляется с помощью хомутов.

Существуют также металлические трубы и желоба с полимерным окрашиванием в разнообразные цвета и с комплектом элементов, таких как:

Существуют также фильтры, которые требуют профилактики, но помогают избежать засора водосточных труб. Все эти усовершенствования направлены на повышение потребительских свойств и улучшение качества всей системы.

Подсчёт количества материала

Перед тем как начать монтаж водостоков для конкретной крыши своими руками, нужно провести тщательный промер сооружения и составить подробный чертёж. Это делается для того, чтобы не ошибиться в количестве комплектующих, желобов и труб, а также в размере конструктивных элементов.

В случае сложных крыш каждый отдельный скат рассчитывается отдельно, причём площадь кровли усложняющих элементов нужно суммировать с общей площадью ската. Вычисленные результаты позволят точно определить количество воды, стекающей с крыши, и согласовать необходимый типоразмер элементов.

Так, например, площадь вальмовой кровли рассчитывается как две площади треугольника и две площади трапеции. Желоба и водосточные трубы выпускаются определённых типоразмеров, где первая цифра указывает на ширину желоба, а вторая на диаметр трубы, а именно:

Эти данные показаны как примерный расчёт при расположении водосточной трубы с одного из крайних положений. Для уточнения параметров необходимо проконсультироваться со специалистом.

При подсчёте следующих элементов необходимо учитывать не только длину нижней части кровли, но и угол наклона желобов. При большой площади скатов угол должен быть больше для более интенсивного стока воды. Угол наклона обычно находится в пределах 3—5 о и выбирается от предполагаемой ливневой нагрузки в конкретном регионе.

Нужно рассчитывать количество материала с некоторым запасом, а для подсчёта кронштейнов помнить, что они крепятся через 60—80 см. Одну воронку нужно устанавливать в расчёте на 10—12 погонных метров желоба, а крепёж водосточных труб — не чаще чем через 60 см, но в зависимости от веса материала.

Монтаж водосточной системы

После того как мы выяснили количество материала и его размеры, монтаж водостока для вашей крыши своими руками не должен представлять затруднений. Закреплять элементы конструкции следует до кровельных работ, поскольку именно так можно правильно расположить капельники, гидроизоляцию и нижний край листов покрытия. Последовательность монтажных операций может быть разной, но основную тактику действий необходимо соблюдать. Сначала нужно правильно распределить водосточные трубы по выбранной схеме, чтобы понять, как делать уклон желобов.

Дальнейшие операции выполняются в следующей последовательности:

В каждом конкретном случае существуют свои методы монтажа, и, если появляются затруднения, лучше разрешить их с помощью консультации специалиста. Переделка ведёт к порче дорогостоящего материала, что неизбежно повлечёт за собой финансовые потери. Необходимо также помнить о соблюдении правил техники безопасности при высотных работах и пользоваться спецодеждой.

Мы разобрали все аспекты установки водостоков для крыши и рассказали, как это сделать правильно своими руками. При соблюдении основной последовательности операций затруднений не должно возникнуть, но если они и появятся, то консультация профессионалов может помочь с ними справиться. Самостоятельное выполнение работы поможет вам сэкономить значительные денежные средства.

Калькулятор расчета водостока

Обеспечение направления стока с кровли и его отвод в грунт – основная функция водостока. Установка такой системы позволит защитить фасад и цоколь здания от негативного воздействия воды и преждевременного разрушения.

От геометрии кровли зависит количество необходимых элементов водосточной системы.

Расстояние между стропилами (крюками)

При выборе водостока из металла доступны значения 0.6 — 0.9 м

При выборе водостока из пластика доступны значения 0.3 — 0.5 м

Выберите материал фасада дома

Водосточная система 125х90 — оптимальная система для малоэтажного коттеджного строительства.

Водосточная система 150х100 идеально подходит для среднего и крупного коттеджного строительства. Помогает сократить расходы за счет использования меньшего количества воронок.

Пластиковый водосток Grand Line – проверенный временем конструктив и точные расчеты желоба и трубы обеспечат прочность и герметичность водостока, а повышенная жесткость кронштейнов – надежное крепление всей системы к дому.

Водосточная система 125/90

Водосточная система 150/100

Водосток пластиковый Grand Line

Рассчитать

Расчет водостока для любого типа кровли

Мы рекомендуем ответственно подойти к выбору водосточной системы. Наш удобный в использовании калькулятор водостока позволит вам рассчитать в режиме онлайн стоимость материала, узнать виды и количество элементов, которые понадобятся для организации дождевого стока.

Если вы затрудняетесь в проведении расчетов или хотите уточнить цены, закажите обратный звонок. Опытные менеджеры Grand Line предоставят профессиональную консультацию по всем интересующим вопросам.

Программа дополнительно автоматически рассчитывает схему резки желобов по всему периметру крыши. Широкая цветовая гамма позволит подобрать идеальный цвет для вашего водостока.

Перед началом работы с калькулятором проведите замер кровли (укажите ширину ската, высоту от грунта до карниза, длину карнизного свеса). Любые замеры (вне зависимости от сложности геометрии) следует производить высококвалифицированному специалисту.

Геометрия кровли влияет на количество элементов водостока. Grand Line осуществляет продажу надежных и высококачественных водостоков для:

Ливневая система в плоской крыше, как и в скатной, снабжена водосточными трубами, соединительными элементами, воронками. В частных домах, коттеджах, многоэтажных домах устанавливают наружный водосток (вдоль одной стороны фасада или точечный).

Для дачных домов, небольших коттеджей подходят водостоки 125х90. Для средних и крупных коттеджей используют системы водостоков 150х100.

Расчет осуществляется с учетом коротких обрезков или без них.

Водостоки для крыши.

Установка водостока из ПВХ.

Для начала подготовьте все необходимые инструменты. Вам понадобятся: ножовка по металлу, пузырьковый уровень, отвес, отвертка, гвозди, дрель, напильник, измерительная рулетка, молоток, наждачная бумага, леса или лестница.

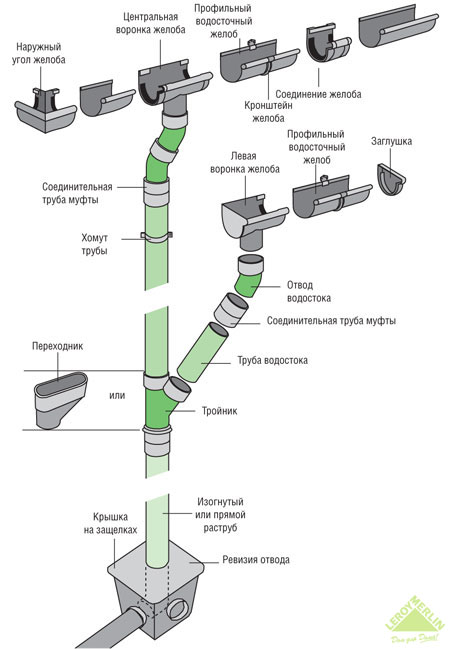

1. Водосток из ПВХ имеет следующую конструкцию:

2. Есть несколько способов крепления водостока. Необходимо руководствоваться типом крыши, чтобы подобрать наиболее подходящий:

— прямое крепление на карнизе с использованием кронштейна;

— крепление к верхней стороне стропила с использованием кронштейна и стержня;

— крепление к одной из боковых поверхностей стропила с использованием кронштейна и выгнутого стержня;

— крепление напрямую к черепице или шиферу с использованием кронштейна и специальной скобы.

3. Прежде всего необходимо определиться с тем, где будет расположен водосток, чтобы вода, стекая с крыши, попадала именно в него. Далее, используя отвес, определите места, где лучше расположить воронки желоба. Они должны располагаться над люком для сточной воды строго вертикально. При креплении составных деталей водостока уклон должен составлять 5 мм на метр (для задания уклона используются кронштейны). Также следует помнить еще одно правило: 1 воронка не более чем на 12 м водостока.

4. Установите кронштейн, который должен располагаться наиболее высоко по отношению к воронке. Используя шнур и уровень, прочертите горизонтальную линию. Проведите расчеты и начертите линию уклона, после чего установите нижний кронштейн и натяните шнур между ним и первым кронштейном. Это поможет следовать линии уклона при установке средних кронштейнов. Расстояние между ними не должно превышать 40 см. Допускается использование соединительных планок, если соблюсти расстояние невозможно.

5. Далее можно крепить горизонтальные части водостока. Разложите их на земле и нарежьте профильный желоб на необходимые отрезки. Соедините или склейте между собой все детали водостока и закрепите желоб на кронштейнах, используя защелки (сначала вставляется задний край, затем к нему пришивается профилированный).

Кронштейны не должны попадать на места расположения воронок или соединения. И не забудьте установить заглушки желоба.

5. Следующий шаг – установка водостоков. Расположите водосточные трубы в вертикальном положении под воронками. Для соединения желоба и труб могут использоваться отводы водостока, соединенные в виде латинской буквы S. Используя угольник и отвес, следите за тем, чтобы труба располагалась строго вертикально по отношению к стене.

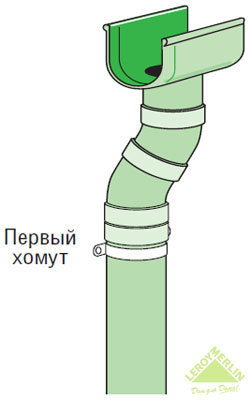

Соединив трубы, вы сможете отметить места установки хомутов. Верхний должен быть расположен под первым соединением. Это не позволит трубе выскользнуть. Интервал между хомутами должен составлять около 1 м.

Используйте фиксирующие лапки или дюбели, чтобы прикрепить хомуты к стене. Расстояние между трубой водостока и стеной должно составлять около 2 см.

Соедините раструб водостока с люком, но пока что не фиксируйте. Это даст возможность регулярно контролировать слив. Теперь сточная вода с крыши будет попадать в дренажную канаву, люк, систему накопления дождевых вод или сток.

Несколько полезных советов по установке водостока из ПВХ:

— не стоит склеивать воронку с трубой водостока. Так вы легко разберете соединение в случае необходимости (например, если воронка засорится листьями);

— если местоположение дома имеет высоту над уровнем моря более 900 м, вместо водостока из ПВХ рекомендуется использовать металлический, так как ПВХ станет хрупким при продолжительных морозах;

— если рядом с крышей есть деревья, желательно установить ловушку для листьев или решетку.

Вальмовая крыша – конструкция и особенности устройства

Трудно представить себе дом без стен, но представить его без крыши просто невозможно. Кровля защищает внутренние помещения от холода, дождя и снега, благодаря ей жилище приобретает привлекательный, законченный облик. Не последнее место среди многообразия вариантов занимает вальмовая крыша, прочная конструкция которой гарантирует долгую эксплуатацию и безопасность.

Дизайнеры в полную силу используют все возможности вальмовой крыши, применяя ее в проектах домов с жилой мансардой, эркерами, слуховыми окнами, балконами. Современные кровельные материалы дают возможность гармонично вписать ее в любой архитектурный стиль. Вальмовая крыша прекрасно смотрится на небольшой беседке, садовом домике или презентабельном коттедже. А из чего она состоит и как ее построить, мы расскажем в нашей статье.

Внешний вид

Вальмовая крыша относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.

Устройство крыши вальмового вида складывается из следующих составляющих:

Конструкция вальмовой крыши, а точнее ее стропильной системы, состоит из такой геометрической фигуры как треугольник, обладающей наибольшей жесткостью и надежностью.

Плюсы конструкции

Архитекторы и дизайнеры активно используют конструкцию вальмовой крыши, так как она обладает следующими плюсами:

Минусы конструкции

Не смотря на вышеперечисленные преимущества, кровля такого типа имеет некоторые особенности, которые нужно учитывать до начала строительства:

Как вы заметили, недостатки вальмовой крыши по большей части относятся к финансовой стороне вопроса. Поэтому важно составить проект и смету, чтобы планировать и контролировать расходы.

Виды вальмовых крыш

Вальмовая крыша имеет множество вариаций, которые отличает внешний вид и внутреннее устройство:

Вальмовая. Классический, канонический вариант крыши, состоящей из четырех скатов – двух трапециевидных и двух треугольных. Скаты заканчиваются на одном уровне, а в верхней части встречаются в коньковом соединении. Чаще всего таким образом перекрывают помещения прямоугольной формы.

Полувальмовая голландская. Ее устройство отличается от классической укороченными вальмовыми скатами, которые не полностью заменяют фронтоны, а сокращая их до трапециевидной формы. Вальмы могут быть совсем крошечными, практически декоративными или достаточно большими для установки слухового окна, которое смотрится очень уместно.

Расчет элементов конструкции

Устройство вальмовых крыш начинают с проведения расчетов и создания проекта. К счастью, эту задачу облегчают компьютеры со специальным программным обеспечением, который самостоятельно выполняют вычисления и даже составляют чертеж. Программа вычисляет следующие параметры:

Угол наклона скатов вальмовой крыши. На его значение оказывают влияние три критерия: ветровая нагрузка, количество выпадающих осадков и выбранное кровельное покрытие. Согласно нормам строительной климатологии, территория нашей страны разделяется на 8 зон, различающихся по силе ветра и обильности выпадения осадков. По специальным картам определяют, к какой из них относится место строительства и какой угол наклона скатов рекомендован. Для каждого кровельного материала также существуют ограничения, с которыми обязательно сверяются.

Если угол уклона скатов превышает 60 градусов, то в расчетах значением снеговой нагрузки можно пренебречь, так как вальмовая крыша с такой крутизной скатов не накапливает снег на поверхность, позволяя ему самостоятельно соскальзывать.

Устройство стропильной системы

Вальмовая крыша опирается на стропильную систему, набор элементов, осуществляющих распределение ее веса и поддержанию формы. В нее входит:

Мауэрлат, брус используемый в роли опоры для стропильной системы. Его сечение не должно быть менее 150х150 мм. Мауэрлат крепят на металлические шпильки к верхнему армированному поясу стен. У бревенчатых и брусовых домов эти функции выполняет верхний венец. Особенность вальмовой кровли в том, что для ее монтажа используют четыре мауэрлатных бруса, а не два, как для двухскатных.

Накосные стропильные ноги испытывают больше нагрузки по сравнению с рядовыми и, как правило, превышают их по длине. Поэтому для их изготовления сращивают две доски, используемые для рядовых стропил, или закупают пиломатериалы вдвое большей толщины. Кстати, размер некоторых элементов стропильной системы превышает 6 метров, стандартную длину досок и бруса. Поэтому приходится применять наборные стропила, полученные путем соединения двух и более частей, или клееные.

Используемые материалы

Вальмовая кровля хороша тем, что для ее сооружения используют самые простые, общедоступные материалы. Это упрощает монтажные работы и не дает разорится на строительстве. Для изготовления стропильной системы применяют:

Металл. Оцинкованные уголки и двутавровые балки выдерживают большую нагрузку, не деформируясь, не поддаются коррозии. Однако имеют большой вес и высокую стоимость.

Не смотря на недостатки, дерево является более популярным материалом. Так как с помощью правильном обработке его можно сделать практически неуязвимым к внешним воздействиям. Достаточно лишь обработать деревянные элементы антисептическим составом и антипиреном для защиты от возгораний.

Грамотно рассчитанная и построенная согласно строительным нормам, кровля вальмового типа защитит обитателей дома от непогоды, поддержит комфортный температурный режим и украсит собой его внешний облик.

Видео-инструкция

Источник

Устройство водостока со скатных крыш: двускатной, вальмовой и многоуровневой

Не говоря уже о том, что водосточная система значительно влияет на внешний экстерьер дома. Это те важные детали, которые не всегда показывают в визуализации проекта дома, но которые, в конечном счете, служат его завершающим штрихом, способным как идеально вписаться в задумку дизайнера или архитектора, так и безнадежно испортить весь внешний вид. А потому давайте подойдем к этому вопросу со всей ответственностью!

Содержание

Необходимость устройств водостока на скатных кровлях

Возможно, вы уже слышали о моде на неорганизованные водостоки, которая пришла в Россию. Здесь все просто: делаем скаты пошире, выводим карнизы на 50 см от стен – и вода сама стекает себе с крыши. Разве что стоит поставить козырек над входом, чтобы не принимать «холодный» душ в самое неподходящее время. Но, если вы живете в России, а не в тропической засушливой стране, тогда давайте рассмотрим этот вопрос серьезнее.

В некоторых российских домах действительно обходятся без водосточной системы, устраивая вместо нее достаточно широкий навес, который выступает на полметра метра от стены. Этот вариант вполне пригоден, если крыша дома пологая. Но при этом к гидроизоляции фундаментов и стен предъявляются огромные требования, кроме того, вокруг дома должны быть тоже максимально гидроизолированы и откосы. И снова-таки, такие строительные технологии пригодны только в том случае, если вы живете в регионе с минимальным количеством осадков в год.

Поймите, как только ваша крыша будет готова, на нее обрушится первый ливень – это вопрос лишь времени. И уже на следующее утро, посмотрев на мокрые стены и фундамент, вы поймете, что водосточную систему устанавливать нужно срочно, причем на этот раз организованную, состоящую из желобов, труб и воронок. И причин этому несколько:

Поэтому вам жизненно необходимо установить конструктивно правильную и надежную водосточную систему, которая будет включать в себя все продуманные элементы:

Как и где должны располагаться все эти элементы водосточной системы, и в чем основное отличие скатных крыш разных конструкций, мы сейчас разберемся.

Конфигурация водосточной системы скатной крыши

Решающее значение для сложности устройства водостока имеет форма скатной крыши. Например, для простого дачного или загородного дома с двускатной крышей и идеально прямыми линиями карнизного свеса проще всего будет поставить стандартную водосточную систему, с минимальным количеством желобов и водостоков.

А вот если скатная крыша вашего дома имеет немало заломов, скачков свеса, щипцов или врезок, тогда вся водоотводная система будет довольно сложной. Например, заломы края скатной крыши чаще всего находятся там, где фасад нужно было сделать более красивым. И нельзя пересекать в этом месте крышу простым желобом – принято продумывать его более эстетичное расположение. Придется повозиться!

Замкнутая водосточная система

Архитектурная конфигурация крыши напрямую определяет устройство системы водостока и ее вид:

Вальмовая крыша и подобные ее конструкции архитектурные элементы устраиваются уже по типу замкнутой системы. Такая водосточка всегда обходит здание или его отдельный архитектурный элемент по всему периметру. Заглушка для желобов здесь даже не ставится, ведь в такой конструкции все водосточные элементы соединены между собой и глухих ответвлений просто нет.

Также, что касается вальмовой крыши, здесь идущую со скатов дождевую и талую воду нужно отводить одновременно в обоих направлениях. Водосточной трубы здесь также располагаются по углам:

В замкнутых системах рассчитывать трубы водостока нужно так, чтобы они опирались на общую площадь крыши и округления делались в большую сторону, а не в меньшую.

Незамкнутая водосточная система

Так, стандартная двускатная крыша предусматривает две отдельные линии из желобов, где на каждую будет приходиться свой сток. Т.е., говоря простым языком, водосток скатной кровли по типу щипцовой – это две незамкнутые системы.

Если мы говорим о двухскатных, разноскатных и многоскатных крышах, тогда вода отводится по желобам к трубам, которые по всем стандартам располагают после углов стен, и трубам, которые размещены ровно посередине этих стен:

Эстетика или практичность?

Стандартная водосточная система выполняет утилитарную функцию – отводит воду со скатной крыши дома подальше от его стен и фундамента. Обычно ее эстетической функции не придают большого значения, но это не значит, что это – неважно.

Вот почему современный рынок предлагает полностью укомплектованные водосточные системы, элементы которых можно легко соединять с друг другом. Такие желоба и трубы выпускается полукруглые, трапециевидные, полуэллиптические, коробчатые (еще их называют прямоугольным) или квадратными, и даже имитирующие форму карниза.

Самые популярные в России – желоба полукруглого сечения, отвернутые внутрь или наружу. Причем такие края еще служат ребрами жесткости, что повышает механическую способность элементов к нагрузкам. А вот эллиптическая форма отличается хорошей пропускной способностью, и незаменима для крыш большой площади. В любом случае прогадать с профилем водостока достаточно сложно, но не стоит забывать о том, что правильно подобранная форма желобов по-своему дополняет эстетическую привлекательность дома.

А как выбрать водосток для скатной крыши не только эстетичный и приятной глазу формы, но и максимально практичный, расскажет это видео:

Тонкости проектирования и монтажа водостока на скатных кровлях

Систему водоотвода необходимо сначала спроектировать, проделав необходимые расчеты и определив расположение и длину желобов и труб, их ширину и глубину. Обычно количество и ширина желоба зависит от периметра крыши и площади ее скатов.

В любом случае, старайтесь максимально придерживаться рекомендаций производителя системы, которую вы приобрели. Но иногда приходится устанавливать довольно сложную водосточную систему, и без дополнительных расчетов не обойтись.

Устройство водоотвода односкатных крыш

Самая простая водосточная система – у односкатных крыш. Вода с такой кровли направлена только в одну сторону, и ее не сложно «подхватить». Кроме того, если речь идет об одноэтажных домах, у них часто вместо водосточных труб и желобов и вовсе прикрепляют цепь, и она куда менее заметна на фасаде.

Такие дождевые цепи особенно популярны в Японии, где играют роль своеобразного декоративного элемента. Их делают чаще всего из меди, и главные архитектурные задачи, которые перед ними ставят – иметь приятную для глаз сложную пространственную форму и чередоваться с декоративными чашами. Но, к сожалению, современные производители водосточных систем для российских широт не учитывают подобные новшества и не производят специальные водосточные детали для соединения с цепью.

Поэтому, если все же вы захотите соорудить нечто подобное для красивого эффекта или простоты системы, тогда запомните два простых правила:

Поверьте, воплотить эту затею в жизнь не составит труда! Вот два самых простых примеров ее реализации:

Устройство водостока на двускатной крыше

У стандартной двускатной крыши водосточные трубы должны быть размещены по всем внешним и внутренним углам. Там они почти незаметны, и по сути, это их естественное расположение. С технической точки зрения это также правильно.

Что же касается расположения желобов, здесь уже много зависит от самой крыши:

Рассчитать необходимое количество вертикальных элементов и их расположение для таких крыш вам помогут наши таблицы:

Водосток на крышах сложной формы

Спроектировать отвод воды с крыши сложной конфигурации непросто. Здесь нужно забрать воду с каждого отдельно ската или эркера, и есть смысл монтировать сразу несколько водосточных труб. Вот здесь как раз и возникают трудности, о которых мы сейчас расскажем более подробно.

Количество скатов

Если скатов много, а водосточная система устроена по принципу минимума, слишком сильный поток воды будет попадать в трубы и уже течь медленнее на протяжении всего желоба ввиду своего объема. А это нагрузка сразу на все элементы, и такая вода быстрее замерзает зимой.

Надстройки и люкарны

Второй момент, который касается водосточной систему для скатной крыши сложной формы состоит в том, что водосточные трубы и желоба также нередко необходимы в архитектурных надстройках крыши, над балконами и вокруг башенок. Здесь есть свои технические сложности, ведь избавить такие места от промерзания и проникновения воды довольно проблематично. Вот почему сегодня в строительном мире популярен практичный минимализм.

А вот самая интересная для кровельщика задача – это сделать водосток вокруг круглой башенки. Ведь согнуть такой желоб из металла не получится качественно. Поэтому в этом случае поступают так: режут сегменты цинкового, нержавеющего или медного желоба и паяют их между собой. После этого есть смысл покрасить водосток уже в нужный цвет порошковой краской, чтобы скрыть швы.

Что же касается модных на сегодняшний день мансардных окон и люкарн, желоба для них не обязательны. Важно лишь правильно определить, с какой стороны крыши будет стекать вода и где она, возможно, станет собираться. А т.к. крыша люкарны не имеет свесов, желоба ей необходимы только при больших площадях и разнонаправленных скатах.

Избыток элементов

Также существенный недостаток такого устройства водосточной системы – эстетический, так как большое количество труб уже будут выделяться на фоне стен.

Самые проблемные места скатной крыши в плане установки водосточной системы – возле навеса и перед входом в дом. А если еще и сама крыша не элементарной конструкции, то наверняка из-за того, что в этот дом не далеко не один вход. Но ведь важно, чтобы здесь трубы были малозаметными на фоне фасада, а спрятать их в таких местах довольно сложно. Вот почему вы наверняка увидите ее на столбиках веранды, в углу дома или у окна:

Цветовые решения

При сложной конфигурации крыши сам водосток имеет зачастую неправильную геометрическую форму и не всегда выглядит симметрично и приятно для глаз. Поэтому в таком случае его цвет подбирают так, чтобы он выглядел естественным продолжением крыши и даже сливался с ней.

А вот если сам водосток во всей его структуре имеет красивый профиль, который еще и подчеркивает форму крыши, тогда его устанавливают как важный архитектурный элемент и акцентируют, сочетая с цветом деталей фасада так, чтобы он выделялся на фоне крыши или даже контрастировал с ней. А вот серые серебристые водостоки оставляют пока только на фасадах домов в современном стиле техно или хай-тек.

Как вы видите, проблему избытка водосточных элементов вполне легко решить, правильно подобрав цвета и дизайн труб. Например, сочетайте цвет водосточных желобов и труб не только с кровельным покрытием, но и с элементами фасада стен, колонн, дверных и оконных проемов. Т.е. у вас есть три варианта, как подобрать цвет водосточной системы крыши со сложной конфигурацией:

Но куда лучше разумно минимизировать их количество, не потеряв при этом в качестве. И здесь уже лучше доверить дело профессионалу, который правильно рассчитает всю систему.

Важные технические моменты

Отвод дождевой и талой воды со скатной крыши призван значительно улучшить отделку фасада и общее состояние наружных стен. Ведь со временем вода способна повредить даже фундамент дома. Вот почему существуют специальные нормативные документы СНиП 2.04.01-85, которые отвечают за правила и нормы обустройства водостока.

Если вы хотите приобрести готовую водосточную систему, тогда с расчетами вам будет легко: практически все современные производители публикуют на своих сайтах специальные таблицы, которые помогают определить зависимость между площадью водосбора и нужными параметрами водосточной системы. Если же вы изготавливаете водосточку для скатной кровли своими руками, тогда вам помогут графики и иллюстрации, которые мы подготовили для вас ниже.

Как правильно произвести расчет системы?

Площадь водосбора – это площадь скатов или их проекции на горизонтальной плоскости. А рассчитать ее вам помогут такие формулы:

Все просто: ориентироваться при расчете водосточной системы нужно на необходимость наличия труб на каждые 100 квадратных метров крыши. Т.е. в пределах одного ската диаметр трубы должен быть не менее 150 миллиметров. Но размещать водосточные трубы желательно так, чтобы они не портили фасад здания. Как и желоба важно поставить в правильных местах, а не установить, где только можно. Если на скатной крыши располагаются дымоходы, шахты и парапеты, тогда нужно добавить к площади ската 30% той площади стен, которая есть еще над крышей.

Теперь посчитайте количество углов для желоба: обычно их величина равна количеству углов у самой кровли, включая внешние и внутренние. Далее, протяженность водосточного желоба обычно три метра, а потому количество желобов просчитать легко: определите периметр кровли и разделите на 3. Полученный результат округлите до большего целого числа, и вы будете знать сколько вам понадобится желобов и нужно ли будет один из них подрезать, если число было не целым изначально.

Следующим шагом посчитайте количество заглушек и соединители желобов. Для этого давайте разберемся, с каким видом водосточной системы мы имеем дело – замкнутой и незамкнутой. Если водосточная система замкнутая, соединителей в ней будет столько же, сколько всех элементов. Если незамкнутая – всего на один меньше. Сами заглушки вам нужно будет устанавливать на края желоба:

Также важно рассчитать правильный вес водосточной системы при давлении на нее водой и снегом. Например, стандартный держатель желоба предназначен выдерживать вес около 75 килограмм. Но здесь рассчитывать нужно не только на эти показатели, но и на площадь опирания.

Т.е., если вы установите меньше держателей, чем это необходимо, то весь вес жидкости и снега будет концентрироваться на конкретной точке, а не распределяться по всей длине. Вот так и ломаются желоба! Наверняка вы логически понимаете, что одно тяжелое бревно, к примеру, не удержать двум-трем людям, а вот десятку уже будет не сложно, т.к. сила давления расконцентрирована. Здесь – тоже самое.

Вот хороший пример правильного устройства водосточной системы загородного дома:

Как установить внешние желоба

Если игнорировать технические требования к установке водостоков на скатных кровлях, тогда вода не только будет забрызгивать стены, но и заливать подвал. А поэтому запомните несколько простых правил:

Почему? Дело в том, что такое расположение увеличивает вероятность затекания и дождеприемник может забиться. Ваша главная задача при проектировании водосточных труб – это сделать так, чтобы вода не заливала те участки возле дома, где наиболее проходимая зона: возле входной двери, у входа в дом и на главной тропинке. Ведь здесь вода быстро примерзает в морозную ночь и превращается в гололед, а это уже опасно. Вот почему прикрепить водостоки вам нужно с нижнего крайнего кронштейна. При этом важно, чтобы наружный кронштейн оказался на 30-50 мм ниже кромки карнизного свеса.

Обратите также внимание, что важно правильно организовать направление воды и уклон желоба, который тоже зависит от конфигурации скатной крыши:

Угол наклона желоба также зависит от длины ската и сечения самого желоба. Обычно он составляет от 5 до 20 мм на каждый метр. Если же длина ската крыши или карнизного света больше 12 метров, тогда угол нужно формировать в двух направлениях: слева и справа от середины крыши. Когда водосточная труба располагается на обеих краях крыши, тогда тоже важно рассредоточить поток воды и его вдвое уменьшить его давление на водосточную систему.

Так же нередко забывают о таком важном моменте, что сам карнизный свес может на самом деле быть далеко не горизонтальным. Для этого его необходимо обязательно проверить уровнем и уже высчитывать угол наклона водосточной системы плюсуя или минусуя имеющийся угол наклона самого свеса, каким бы тот не оказался. Либо по возможности исправить этот строительный косяк.

Расстояние между водостоками должно быть от 40 сантиметров до 70, в зависимости от самой водосточной системы. Если сейчас сделать больше ввиду желания сэкономить, желоба под давлением снега или льда могут деформироваться. А поэтому идеальный шаг для российского климата – 50-60 сантиметров:

Вот два замечательных мастер-класса, которые помогут вам разобраться в самом процессе:

Легче всего вам будет работать с лобовой доской, ведь на ней легко правильно определить направление уклона желоба и закрепить с разным уровнем первый и последний кронштейн. Устанавливаете водосток так, чтобы он был смонтирован на расстоянии 25 сантиметров от земли и 15 – от отмостки.

Как установить внутренний желоб

Скатные крыши отличаются в плане отведения воды от плоских в первую очередь тем, что у них есть слабые места – ендовы. Речь идет о тех внутренних желобах, которыми обязательно нужно оснащать стыки скатов, т.к. именно на эти элементы оказывается самое большое давление жидкостью. А чем больше поток воды, тем легче влаге пробраться во внутренний кровельный пирог, тогда как у плоских и инверсионных кровель все распределено более равномерно.

Давайте рассмотрим, как закрепить желоб. Его можно крепить на дощатый настил, или на более плотную учащенную обрешетку. Главное правило: ширина настила из доски должна выступать не менее 40 сантиметров от оси желоба. Устанавливать эти доски следует прямо на стропильные ноги:

Каждый этап этого процесса хорошо показана в этой иллюстрации:

Главное, помните: если вы ставите внутренний желоб на учащенную обрешетку, тогда прибивайте скобы в дополнительный брусок, чтобы они не мешали потом ровной укладке черепицы. Мы прибиваем только верхний край желоба, а не по всей его длине.

Теперь снимите защитную полосу и приклейте по краям поролоновые самоклеющиеся полосы со специальной водоотталкивающей пропиткой, которая защитит ендову от грязи, снега и воды.

Как закрепить вертикальные элементы водостока

А вертикальные части водостока на скатной крыше закреплять нужно так:

К слову, в отличие от металлических изделий, в системах пластикового водоотвода можно использовать как обычные соединители, так и компенсационные. Компенсационные ставить принято на крышу длиной более 8 погонных метров. Из названия вы уже поняли, что клей здесь не используется. Главная задача такого соединителя – это компенсировать линейное расширение желоба при изменении температуры.

Вот как это выглядит на практике:

И, наконец, проверьте, насколько правильно был установлен водосток. Для этого вам понадобится самый простой строительный уровень (или гидроуровень), а еще лучше – нивелирующий уровень. Заткните все сливные отверстия, налейте воды в желоба и посмотрите, появится ли протечка в каких-то местах.

Также обратите внимание, насколько быстро и легко течет вода, когда отверстия открыты. Проще всего эту затею провернуть с обычным поливочным шлангом со средним напором.

Сбор и отвод воды со скатных крыш

После окончания кровельных работ первоочередной задачей все еще остается отвод дождевой и талой воды с крыши, только на тот раз еще и от дома. Согласно исследованиям, больше всего воды попадает на землю как раз со скатных крыш. Причем затягивать с этой задачи нельзя: в первый же серьезный дождь сырость уже угрожает и фундаменту, и стенам. Поэтому попробуйте организовать у себя на участке нечто вроде этого:

К слову, ввиду того, что именно со скатной кровли стекает больше всего дождевой воды, в загородном хозяйстве ее выгодно собирать:

Источник
