Плюс полметра: история разработки и особенности конструкции ВАЗ-2131

Казалось бы, всем хороша старая-добрая трехдверная Нива, дожившая на конвейере до нашего времени. Проходимость, доступность, дешевизна – эти плюсы «коротыша» прошли с ним через четыре с лишним десятилетия, назло экологическим нормам и тестам EuroNCAP. Однако многие автомобилисты еще в советские времена вынужденно отказывались от трехдверной машины из-за её, мягко говоря, не самой выдающейся практичности. Короткая база, всего одна боковая дверь с каждой стороны, откровенно маленький багажник – Нива не была альтернативой Жигулям, заставляя потенциального покупателя делать выбор в формате «или – или». Ведь, выбирая проходимость, нужно было явно жертвовать грузопассажирскими качествами автомобиля. И именно поэтому со временем традиционную «двадцать первую» дополнил длиннобазный пятидверный вариант, который многие владельцы ласково называют «крокодилом». Сегодня мы будем вспоминать историю разработки и особенности конструкции этой модели.

Начало

В девяностые годы на ВАЗе занимались «последней Надеждой» на однообъемник – то есть полноприводным минивэном на базе Нивы, причем эта модификация не была запланированной и, как и многое другое, появилась случайно. Скорее, это был поисковый проект, целью которого было получение ответа на вопрос, можно ли на базе обычной Нивы сделать что-то совершенно новое для завода – например, минивэн. При этом запас прочности обычной Нивы был неизвестен. Точнее, после ряда побед и достижений ВАЗ-2121 было ясно, что это удачная и крепкая машина, но выдержит ли она полуторакратную нагрузку, связанную с превращением в семиместный автомобиль с несущим кузовом?

Чтобы ответить на поставленный вопрос, из пары серийных трехдверных кузовов сварили два удлинённых на 500 мм остова будущих пятидверок, причем от каждого из «исходников» брали только половину (переднюю и заднюю соответственно). Каждый из прототипов получил весьма пафосное название – Консул и Президент. Эти ходовые макеты отличались тем, что у Консула были узкие задние двери-створки, позволявшие загрузить в кузов мешки с песком для имитации нагрузки, а у Президента их не было.

На фото: прототип под условным названием «Консул», отличавшийся наличием пары узеньких дверей-створок

Испытания прошли успешно, что удивило и самих заводчан. Ведь неожиданные положительные выводы относительно запаса прочности обычной Нивы позволили тольяттинцам заняться разработкой ВАЗ-2120, известной под названием Надежда.

В это время на ВАЗе как раз запускали опытно-промышленное производство (ОПП), но «двадцатая» модель еще была откровенно сырой – то есть находилась на стадии «пластилина» и доработок, будучи не готовой даже к мелкосерийному производству.

Двадцать девять и другие цифры

Именно поэтому на ВАЗе возникла идея не только сделать на модернизированном шасси оригинальный по компоновке одноообъемный полноприводник, но и наладить выпуск (пусть и небольшими партиями) удлинённой Нивы, которая могла бы стать настоящей мечтой дачника. Ведь дополнительные полметра в базе могли сделать этот автомобиль просторным и практичным, а сам факт одновременного существования «коротыша» и длиннобазной версии был обычным явлением для большинства внедорожников, включая таких грандов, как Mitsubishi Pajero, Nissan Patrol, Land Rover Defender и даже «Его Величество Гелендваген».

Пять дверей и немецкий номер – ну чем не «кубик»?​

Так поисковый проект постепенно превратился в мелкосерийный автомобиль под индексом 2129. От привычного нам пятидверного «крокодила» он отличался отсутствием пары задних дверей – то есть, удлинив базу и отодвинув заднее сиденье, конструкторы сохранили прежнюю «малодверность» кузова. Впоследствии к товарным экземплярам «двадцатьдевятки» прибавилась модификация 2130, отличавшаяся увеличенным бензобаком.

Создано в ОПП: в опытно-промышленном производстве ВАЗа разрабатывали очень интересные модификации

Справедливости ради отметим, что входить и выходить задним пассажирам было не очень удобно (передние двери ведь остались «короткими»), но зато в салоне по простору эта машина была сравнима с обычными Жигулями и даже немного превосходила их, что для внедорожника с постоянным полным приводом было неплохим достижением – особенно, на фоне «коротыша».

«Двадцать девятая» носила неофициальное название «Кедр» и выпускалась малыми сериями в ОПП АвтоВАЗа в 1992-1994 годах, а на её базе было сделано несколько экземпляров коммерческой версии под названием «Утилитер».

Недостатки трехдверной версии послужили поводом к разработке пятидверного варианта под индексом 2131, где к стандартным передним дверям прибавились задние с вертикальной форточкой и небольшим окошком в новой боковине. Еще одно отличие пятидверки от обычной Нивы – ступенька на крыше, скрывавшая сварные швы.

Здесь вставка в крыше видна особенно хорошо. Жесткость кузова на кручение – 7400 Нм/град. У «трехдверки» – 8900 Нм/град, что даже больше, чем у ВАЗ-2108!

Три четверти сзади: пятидверная версия многим казалась слишком длинной, хотя такой она была только на фоне «коротыша»

«Тридцать первая» из Тольятти​

В отличие от «тридцать первой» Волги из Горького, тольяттинский автомобиль получил длинную базу по сравнению с оригинальной Нивой, но сохранил утилитарную сущность ВАЗ-2121.

База «крокодила» увеличилась на полметра, в остальном же этот автомобиль оставался верен себе​

Выпуск длинной Нивы в ОПП начался еще в 1995 году, а к 2009-му было произведено свыше 100 000 экземпляров «пятидверки». Сохранив несущую конструкцию, кузов получил целый ряд оригинальных деталей, но по-прежнему для изготовления длиннобазного автомобиля «коротыш» попросту распиливался пополам, после чего в центральную часть вваривались дополнительные кузовные элементы. Это кажется удивительным, но такой «полукустарный» способ в условиях опытно-промышленного производства был вполне нормальным.

Их служба и опасна, и трудна: длинная Нива была и инкассатором​

Удлинение кузова на 500 мм приводило к изменению колёсной базы с 2200 мм до 2700 мм, а габаритная длина автомобиля увеличивалась до 4220 мм – то есть Нива по-прежнему оставалась в так называемом С-классе, но становилась «длинной» по меркам внедорожников.

Чтобы «распиленная» и удлиненная машина была достаточно прочной, в конструкцию всё же ввели ряд дополнительных элементов – например, усилители лонжеронов в районе растяжек передней подвески и накладки пола в местах крепления КП и раздатки.

Поскольку руль на удлинённой машине стал тяжелее, в рулевом управлении появился гидроусилитель, которым впоследствии стали оснащать и обычную «короткую» Ниву. Прежний двигатель, пусть даже и получивший по сравнению с исходником «сто граммов для храбрости», уже не «вывозил» потяжелевший до 1350 кг автомобиль, полная масса которого с грузом и пассажирами составляла уже 1850 кг. Именно поэтому в ОПП было освоено производство 1,8-литрового двигателя ВАЗ-2130, который развивал 84 л.с. и 132 Нм крутящего момента.

«Инжектор» уже 15 лет является единственным вариантом системы питания​

Эта версия получила индекс 21312, а из-за тёмно-зелёного цвета и длинного кузова с относительно приземистым силуэтом машина и получила прозвище «крокодил» или «крок».

Большинство длинных Нив окрашивались в тёмно-зелёный либо белый цвет​

В качестве «тяжелотопливной альтернативы» была разработана модификация 21315, под капотом которой должен был появиться барнаульский вихрекамерный турбодизель 3431 объемом 1,8 литра, однако серийным этот мотор так и не стал.

Создав «тридцать первую», конструкторы не успокоились, ведь в ОПП на базе этой модели выпускали «санитарку» ВАЗ-2131 СП с увеличенным на 300 мм задним свесом и высокой крышей.

Здесь хорошо видно, что «меднива» была асимметричной – то есть слева была одна дверь и два неопускных стекла в боковине, а справа – наоборот!

Существовала и «гражданская» версия санитарного автомобиля с «добавочными» индексами 02, 22 и 42, которая отличалась от «санитарки» обычным пятиместным салоном, а объем багажника при этом вырос до впечатляющих 1900 л. Эта «убернива» выпускалась под заказ с 1999 по 2003 год.

В 2001 году на пятом Московском автосалоне был продемонстрирован Антэл-1 – прототип переднеприводного водородного автомобиля 2131 ТЭ, который отличался от обычной длинной Нивы силовой установкой на топливных элементах. Кроме того, на базе «тридцать первой» по заказу правительства Москвы был создан прототип двухместного переднеприводного электрофургона 2131Э. Однако в реальной жизни «крокодилы» ездили только на бензине

Пятидверный ВАЗ-2131 был заметно просторнее обычной Нивы, ведь расстояние между передними и задними сиденьями увеличилось на 125 мм, а еще на «лонг» ставили трёхместное заднее сиденье, как у 2108. Приятным «бонусом» был и бензобак, объем которого увеличили до 65 литров.

Со временем под капотами «Крокодилов» прописался 1,7-литровый двигатель с распределённым впрыском топлива вместо традиционного карбюратора, однако в остальном «тридцать первая» осталась верна себе, не получив в процессе конвейерной эволюции ни подушек безопасности, ни кондиционера, ни электрических стеклоподъемников. Концепция машины была простой и незатейливой – та же Нива, только длиннее и просторнее.

Передняя панель пятидверки ничем не отличалась от «торпедо» короткой версии

Со временем салон стал немного современнее, но…​

…даже новая комбинация приборов в «переднеприводном стиле» не могла скрыть истинный возраст исходной модели

Частокол рычагов и типичные «жигулёвские» кнопки словно переносят обитателей салона в конец семидесятых годов​

До 2006 года пятидверный автомобиль официально обозначался как ВАЗ-2131, после – как LADA 4×4 5D. Сохранив особенности эргономики водительского места, созданного в первой половине семидесятых годов, эта машина пронесла сквозь годы и «исторические» выгоды для обитателей второго ряда – собственные двери, запас в ногах из-за длинной колёсной базы и более удобное заднее сиденье.

Что касается геометрической проходимости, то она по сравнению с «короткой» Нивой ухудшилась, что совсем неудивительно, ведь прибавка длины пришлась как раз на расстояние между осями.

Там, где длинная Нива пасовала перед бездорожьем, большинству нормальных водителей уже всё равно было делать нечего

Однако она осталась вполне достаточной для того, чтобы преодолеть раскисшую грунтовку п» дороге на дачу, ведь трансмиссионный потенциал автомобиля не изменился. Еще один «минус» – увеличившийся радиус разворота, что по меркам класса тоже было абсолютно нормальным явлением.

На загородных шоссе длиннобазный автомобиль чувствовал себя словно рыба в воде

Пятидверка превратилась из мелкосерийного проекта, созданного силами ОПП, в полноценный серийный автомобиль: в 2006 году было выпущено около 30 тысяч «коротышей» и более 11 тысяч пятидверных автомобилей LADA 4×4, а к 2009-му общее количество выпущенных «крокодилов» достигло 100 000 экземпляров. Уже свыше четверти века эта модель присутствует в модельной гамме завода, однако в начале этого года появилась информация, что из-за относительно низкого спроса и наличия более современной «пятидверной альтернативы» в виде бывшей «Шнивы» в конце 2021-го производство Lada Niva Legend 5D (а именно так сейчас официально называется ВАЗ-2131) будет прекращено. Официального подтверждения АвтоВАЗа относительно судьбы «тридцать первой» пока нет, однако с экономической точки зрения отправка пятидверки на пенсию первой выглядит вполне логично.

Источник

Небо над головой. Диалоги о крыше.

За пару часов гугления я таки родил реально интересное предложение в виде полного аналога регтопа, только круче, на мой взгляд. Большая сдвижная крыша. Для туригвагена самая мякотка. Но тут кагбе три «но». Первое «но» — оно б/у. Да, пишут что хорошее б/у и в полной комплектации, но тем не менее. Второе «но» — ценник в 26000 рублей. С другой стороны, за Webasto примерно того же конфига хотят «от 40000». Третье «но» — как его ставить-то? Через крышу наверняка ребра жесткости идут.

3. Плавно отсюда вытекает третий вариант. Не совсем адекватный, тяжело реализуемый, но довольно интересный.

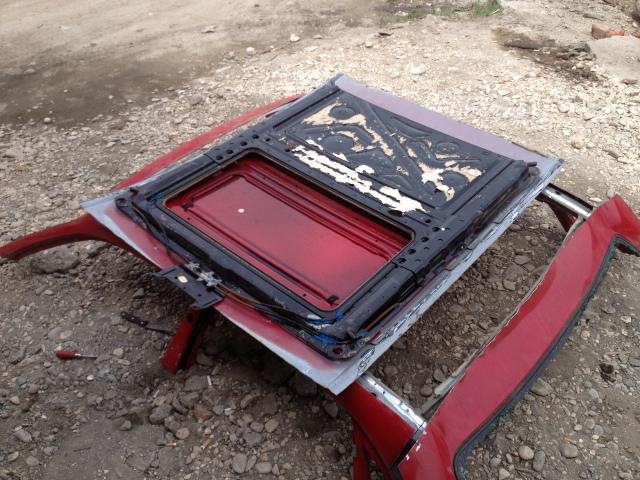

Кусок крыши с люком от любой другой машины. И вроде как имеем полноценную рабочую конструкцию, все убирается внутрь и не торчит и вроде взять, да поставить, но… Снова «но». Углы изгибов крыши, опять ребра жесткости, высота потолка, в конце концов…

В общем, уважаемая моя аудитория, дайте совет… Что делать-то? Для начала, хочется узнать где можно купить новый маленький люк штатного размера. Гугл реально нафиг посылает, можете сами проверить. Ну а потом, интересно узнать как с этой проблемой боролись вы. Конечно, хочется, чтобы было круто и модно, но для начала хоть какую-то герметичность салона нужно организовать.

Источник

Панорамный люк Webasto (1350х900мм) ч.1 (установка)

Всем привет. Давно ничего не писал в б/ж, не было времени совсем, лето, стройка, сад, огород…вообщем кто живёт в частном секторе, тот в курсе)) сейчас немного по свободнее, можно и кнопки вечером по нажимать. В следующих бортовиках буду писать что происходило с машиной, в свободное от дел время, за это время. В начале лета задумался об установке люка, с каждым годом солнышко припекает все больше и больше, даже с открытыми окнами жарко, душно и не комфортно. Люк хотел поставить уже давно, но всегда хотел именно большой панорамный, поэтому подыскивал подходящий вариант. И вот подвернулся удачный вариант по своему качеству, внешнему и внутреннему состоянию и приемлимой стоимости. И так — панорамный люк Webasto Hollandia серии 500/524, мировой лидер в производстве люков и автономных отопителей, качество соответсвенно высокое. На большинстве авто установленны именно люки Webasto.

С завода устанавливались на Renault Twingo, VW Lupo, VW Polo, (1993-2006г), размер 1350х900 мм, привод электро, вес 19.7 кг. Подходит для установки на большинство авто с ровными крышами, для Ваз подходит просто идеально. Возят под заказ с Германии, Польши, Латвии. Мой экземпляр был немного дешевле из-за отсутствия солнцезащитных шторок, но для меня это не проблема, ролетные шторки продаются отдельно, установка — дело техники, главное сам люк в хорошем рабочем состоянии. В комплекте шла внутренняя облицовка и крышка с кнопкой управления и подсветкой. Доставка по Украине обошлась недешево, для сохранности необходима обрешотка,

по нашим дорогам и так как обращаются с грузом на почтах… я еще удивился что он вообще доехал целым даже в обрешотке). По установке напишу поподробнее, может кому пригодиться, в сети и в YouTube, перед установкой, сколько искал, ничего не нашол по установке панорамных стеклянных люков на классику, есть только про установку резиновых регтопов и то вкратце — вот поставил…и все. Кому не интересно, можно не читать — как всегда есть картинки)) Для начала чтобы не портить то, что останется от крыши, и не перекрашивать, заклеил малярным скотчем (ушло 2 больших рул).

На люке спереди и сзади наклеил по полоске скотча и отметил середину люка. Обклеил крышу по периметру. На приклееном на крышу скотче, нашёл и отметил середину крыши спереди и сзади. Затем положив люк сверху, отступив спереди, от лобового стекла, расстояние для привода мотора, совместил отметки относительно центра крыши. Отметки под отвестия отмечал карандашом, немного приподнимая люк вверх. Кто сомневается в своём «глазомере» можно нижнюю часть болтов подмазывать какой нибудь краской и опуская они будут оставлять след для отверстия. Затем измерив на люке, на каком расстоянии будет идти отрезная линия, провел черту вдоль отмеченных отверстий (4-5мм). Сверлить отверстия нужно первыми, если сначала сделать вырез в крыше, сверление отверстий станет весьма затруднительным, край металла будет сильно играть. По отмеченным точкам пробил керном, что-бы сверло не уходило в сторону. Для того чтобы потом меньше собирать стружку, использовал магнит в материале, устанавливаемый рядом с просверливаемым отверстием.

Все отверстия делал диаметром 8мм, количество креплений большое и если делать отверстия 6.5 как обычно сверлят под болт 6мм, то установить люк на своё место не получиться, идеальной точности добиться в гаражных условиях весьма затруднительно, тем более что отверстия должны быть не просто круглые, а в форме прорезов от центра люка к середине. Затем по два отверстия на каждый угол расверлил сверлом 12мм, всего 8шт, в тех местах где идут пластиковые втулки на болтах.
После всех просверленных отверстий приступил к резке. Использовал просто отрезной круг 1.2мм, чтобы не портить внутреннюю обшивку потолка. Кто будет повторять и резать отрезным кругом, старайтесь делать рез как можно более горизонтальным. Я сначала начинал резать как обычный металл (искры идут вниз) и стоковый утеплитель начал тлеть и издавать сильный едкий дым, хотя по своей структуре это похоже на стекловату и такого быть не должно было. Затем перестал сильно углублять отрезной круг, большинство искр стало уходить парралельно крыше и проблемы дальше не было. Если авто без обшивки можно резать элекро лобзиком или у кого есть электро ножницами. На каждом углу подставлял под уже отрезанную часть, что нибудь тонкое, чтобы вырезанная часть не провалилась вниз в вырезанное отверстие и потом её от туда доставать.

Резал сразу вместе с усилителями, если это можно назвать усилителями)) усиления они из себя не представляют, а служат больше подпоркой, для того чтобы тонкий металл крыши не провисал под своим весом. После снятия вырезанной части, вытащил штатный утеплитель,

наконец-то на голову ничего не будет сыпаться из под обшивки при прикосновении к потолку)) вот такой получился почти кабриолет))

затем острым ножом, отступив от края реза, 10см к середине, отрезал по периметру обшивку и срезал её вдоль, с поддерживающих дуг. Согнув дуги посередине, вынял все кроме одной крайней, возле заднего стекла, она не мешает и так и останется на своём месте в дальнейшем. Затем предварительно укрыв все в салоне защитным материалом, сделал прорезы от края реза, к отверстиям, используя зачистной круг 6мм толщины. Затем немного подогнал круглым напильником, до полного совпадения болтов и отверстий. Края усилителей подрезал снизу на 45мм,

для посадки нижней рамки люка. После того как люк стал свободно опускаться на своё место,

лепестковым кругом 120 зернистости обработал все края и снизу. Переклеив малярный скотч по периметру отверстий, обезжирил 647 растворителем и подкрасил весь открытый металл сверху, сбоку и снизу для защиты от корозии в дальнейшей эксплуатации. На следующий день после высыхания краски, приклеил оставшиеся части усилителей на полиуретановый герметик, зафиксировав их струбцинами.

Источник

Демонстрация на ходовом макете некоторых планируемых изменений.

Съемка проводилась на контрольной площадке ВИС-АВТО, изредка, издалека, где то, слышны производственные шумы. Именно на этой площадке специальными лампами и приборами обнаруживают недостатки сборки.

Все, кто говорит, что с десяток фирм уже выпускают пассажирские высококрышные Ларгусы совсем даром, либо лгут, либо заблуждаются!
Существует два вида Ларгусов обыкновенных с высокой крышей:
1-й производится в Нижнем предприятием Промышленные Технологии, и называется ROOF (KUB не считается);
2-й производится в Тольятти предприятием ВИС-АВТО.

НЕ ВСЕ НЕОБХОДИМО ВСЕМ!
КАЖДЫЙ ВЫБИРАЕТ ПО СВОИМ ПОТРЕБНОСТЯМ!
ВСЕ КОМПЛЕКТЫ БУДУТ ДОСТУПНЫ ДЛЯ САМОСТОЯТЕЛЬНОЙ УСТАНОВКИ!

ПРЕДЛАГАЙТЕ СВОИ ВАРИАНТЫ!
ПОДЕЛИТЕСЬ ПОЖАЛУЙСТА!

Обзорный перечень планируемых инженерных внедрений и модернизаций:
— Двигатель — замена на ВАЗ-21179 или доработка ВАЗ-21129 (впуск/выпуск, ГБО, настройка, предпусковые подогреватели);
— Рулевое управление — доработка (рулевой демпфер);
— Трансмиссия — замена на ВАЗ-2182 или доработка ВАЗ-2180 (ГП, ПЧ, блокировка дифференциала, настройка);
— Колеса — замена (диски R15, резина 205/65);
-Тормозная система — замена (задние дисковые тормоза, «горячие» тормозные колодки);
— Подвеска — доработка (пневмоэлементы, однотрубные амортизаторы, увеличение дорожного просвета);
— Кузов — доработка (установка высокой крыши, усиление элементов кузова, защита ЛКП, антикоррозионная обработка, комплексная шумоизоляция, подготовка технологических отверстий, разработка и изготовление кронштейнов и силовые элементов, ТСУ);
— Электрооборудование — доп. оборудование (генератор повышенной мощности, дополнительные элементы питания, компрессор, зарядные устройства, инвертор, разъемы питания, блоки коммутации);
— Комфорт — доработка и доп. оборудование (перенос упр. стеклоподъемниками, пульт ГУ (мультируль), АС, круиз контроль, отопители салона, вентиляция салона, панель приборов, датчик света, датчик дождя, омыватель фар, освещение салона, сиденья, зонирование и оптимизация салона);
— Безопасность — доп. оборудование (силовая защита, видеорегистратор, охранно-телематический комплекс);
— Оптика — доработка и доп. оборудование (штатный свет, дополнительный противотуманный, дополнительный дальний и рабочий свет);
— Электроника — доп. оборудование (радиосвязь CB/UHF, усилитель GSM/LTE, FM-транслятор, станция погоды, громкоговоритель);
— Специальное снаряжение — доп. оборудование (грузовой бокс, системы приготовления пищи, кемпинговая мебель, тенты-навесы, трансформируемые спальные места, внедорожное снаряжение, бензогенератор).

Прицепные ТС:
Строительство специального многофункционального прицепа (с независимой подвеской на пневмоэлементах) для всесезонной эксплуатации.
