Система Stopice: описание, комплектация, монтаж

Три шага к комфорту:

Вы живете в загородном доме или у вас есть собственный бизнес?

Описание антиобледенительной системы

Нагревательные маты конструируются, изготавливаются и испытываются в соответствии со стандартами Международной Электротехнической Комиссии (МЭК). Использование миниатюрного экранированного нагревательного кабеля с линейной мощностью

40 Вт/м обеспечивает высокую надежность.

Фторопластовая изоляция кабеля выдерживает высокие температуры. Кабель фиксируется на полимерной сетке с постоянным шагом. 1 кв.м. нагревательного мата выделяет

300 Вт/м2 удельной мощности, что способствует быстрому равномерному прогреву поверхности и исключает скапливание снега и льда.

Преимущества:

Мат соответствует форме обогреваемого участка!

Технические характеристики:

320 Вт/м2*

* В российских климатических условиях в зависимости от специфики обогреваемой поверхности рекомендуемая удельная мощность для наружного обогрева находится в пределах 250–350 Вт/м2.

Терморегулирующая аппаратура

Терморегулятор RoomStat 140 сделает работу нагревательного мата более экономной. Он контролирует работу антиобеденительной системы, так как подает напряжение только тогда, когда температура на поверхности не более +5oС (при такой температуре не скапливаются наледь и осадки).

Терморегулятор RoomStat 140

Терморегулятор управляет уличной антиобледенительной системой малой мощности, используется для обогрева поверхностей.

Включает в себя нагревательные маты и кабельные сети.

Терморегулятор RoomStat 190

RoomStat 190 (повторитель-реле) расширяет возможные площади системы обогрева поверхности, распределяя и увеличивая максимальную силовую нагрузку системы обогрева. Повторитель, получением управляющего сигнала, увеличивает нагрузку на терморегулятор, что увеличивает мощность всей системы обогрева.

Если температура находится в данном диапазоне, то терморегулятор коммутирует встроенное реле (нагрузка до 3 кВт) или управляемые пускатели, иначе контакт реле может разомкнуться. Если мощность системы выше возможностей встроенного реле 3 кВт (обогрев больших площадей), то подключается дополнительное реле, которое рассчитано на большую мощность.

Прибор крепится в шкаф управления на DIN-рейку.

Подключение нагревательного мата к терморегулятору:

Нагревательные маты подтверждены сертификатами: санитарно-эпидемиологическими и соответствия.

Рекомендации по монтажу

Выполним расчет, проектирование, поставку, монтаж шеф-монтаж, гарантийное и послегарантийное обслуживание систем кабельного электрообогрева.
Позвоните нам и узнайте как получить скидку.

Электрические теплые полы и терморегуляторы под маркой «Национальный Комфорт» производятся в России Группой компаний «Специальные системы и технологии».

Тонкие теплые полы «Национальный Комфорт» предназначены для укладки непосредственно под напольное покрытие (плитку, керамогранит и т.п.) Главный элемент системы – нагревательный мат – представляет собой специально разработанный тонкий кабель, закрепленный на стеклосетке с одинаковым шагом.

Под маркой «Теплолюкс» компания «Специальные системы и технологии» производит серию электроприборов и систем для обеспечения домашнего комфорта.

В линейке теплых полов «Теплолюкс» есть готовые решения, как для комфортного обогрева небольшой ванной комнаты, так и для основного отопления просторной гостиной или лофта. Выпускается специальная серия теплых полов повышенной мощности для использования в «холодных» помещениях: на балконах, лоджиях, в зимних садах. Модельный ряд терморегуляторов «Теплолюкс», включая дистанционно управляемые модели. Срок службы теплых полов «Теплолюкс» составляет не менее 50 лет, а гарантия производителя – 25 лет.

Группа компаний «Специальные системы и технологии» является российским разработчиком и поставщиком решений в сфере промышленного электрообогрева для различных отраслей промышленности и гражданского строительства. «ССТ» реализует проекты для нефтегазовой, химической, металлургической и других отраслей промышленности. Завод «ССТ» производит электрические теплые полы и аналогичную технику, антиобледенительные системы для зданий, сооружений и городской среды, промышленные системы электрообогрева трубопроводов и технологического оборудования.

Компания FINE KOREA CO. производит нагревательные саморегулирующиеся кабели линеек GRX, SM, HWSRL-2CR, SRF, SRL, SRM. Широкая линейка греющих кабелей с различными мощностями в 10,16,24,30,40,80 Ватт на метр погонный и использование высококачественных материалов при производстве греющих кабелей с эффектом саморегуляции позволяет применять их в различных системах кабельного обогрева.

Теплый пол GREEN BOX (продукция завода «ССТ») – универсальное решение: он легко монтируется с удобной пластиковой катушки, не требует устройства стяжки (нагревательный кабель укладывается непосредственно под плитку в плиточный клей), а также может быть уложен под стяжку, если необходима теплоаккумулирующая система.

Теплый пол GREEN BOX идеально подходит для помещений со сложной конфигурацией площади, где необходимо «обходить» мебель, сантехнику. То есть используется в тех случаях, когда площадь обогрева имеет сложную геометрическую форму.

Ensto — это семейное предприятие и международная компания, специализирующаяся на экологически чистых технологиях в области разработки, производства и продажи электротехнических систем и компонентов для распределения и применения электроэнергии. Мы следуем концепции устойчивого развития и стремимся к долговременному рациональному использованию природных ресурсов. Наша цель — стать ведущей компанией в области энергоэффективных технологий производства и распределения электроэнергии. Наша продукция,изготавливаемая в семи странах, экологически безопасна, энергоэффективна и оставляет минимальный «углеродный след».

Три подразделения Ensto — Ensto Utility Networks (Комплектующие для линий электропередач), Ensto Industrial Solutions (Промышленные корпуса и компоненты) и Ensto Building Technology (Электрификация жилых и коммерческих зданий).

Компания Heat Trace Limited является транснациональной компанией, предлагающией системы обогрева «под ключ» и инновационные Технические Решения.

В дополнение к производству систем обогрева предоставляются такие услуги как консультирование, проектирование, монтажные и пуско-наладочные работы, ведение проекта, и техобслуживание.

Компании Nelson Heat Tracing System и Easyheat занимаются производством нагревательных кабелей более 50 лет. Эти компании входят в концерн EGS Electrical Group, специализирующийся на выпуске электротехнической продукции. Товары концерна предназначены для взрывоопасных зон и агрессивных сред, что формирует высокие требования к качеству продукции. Использование современных материалов и конструкторских решений связано именно с ориентацией на долгий срок службы. Основательный подход обусловил несомненный успех компании Nelson на рынке. Сегодня, данный бренд считается одним из мировых лидеров в сфере кабельного обогрева.

Все нагревательные кабели Nelson Limitrace, предназначенные для работы на кровле имеют специальную изоляцию, обеспечивающую защиту от ультрафиолета и влаги. Греющая матрица нагревательных кабелей Nelson долгое время сохраняет свои характеристики при использовании на кровлях. По этим параметрам греющие кабели Nelson обходят многих конкурентов. При грамотном монтаже срок службы греющего кабеля Nelson составляет не менее 15 лет. Все саморегулирующиеся нагревательные кабели, предлагаемые для использования на кровлях, выдержали многолетнюю эксплуатацию в условиях Канады и северных районов США. С 2000 года нагревательные кабели Nelson успешно используются в условиях России, в том числе на дальнем Севере и в Сибири.

Источник

Система уличного обогрева Stop Ice: боремся с обледенением грамотно

С наступлением холодов многие жители городов и сёл нашей страны сталкиваются с проблемой обледенения тротуаров, площадок, уличных лестниц, пандусов и других открытых объектов. В городских условиях со льдом и снегом борются коммунальные службы, делая это с переменным успехом. В условиях загородного дома проблему приходится решать самому владельцу жилища. Представляем вашему вниманию современное решение – систему уличного обогрева Stop Ice, которую выпускает отечественная компания «ССТ». Её использование позволит вам без дополнительных усилий предотвратить скапливание льда и снега на открытых площадях.

Состав и принцип действия системы

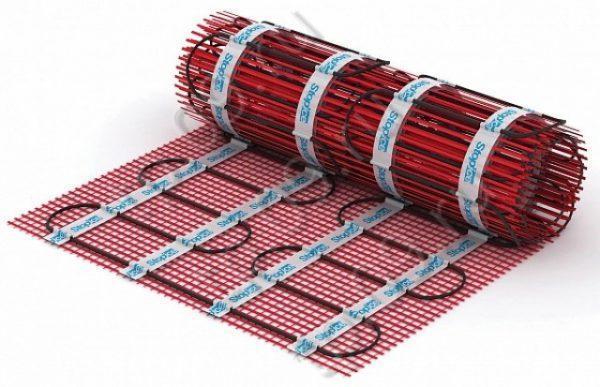

Stop Ice сконструирована на основе нагревательного мата, который, в свою очередь, состоит из:
― полимерной сетки;
― греющего кабеля, зафиксированного на сетке с определённым шагом.
Производитель использует двухжильный нагревательный кабель, проводящие жилы которого помещены в изоляцию из фторопласта и экранирующую оплётку. Снаружи кабель защищён термостойкой оболочкой. Он устойчив к механическим воздействиям, что очень актуально с учётом сферы применения системы Stop Ice.
При укладке греющего мата к нему подключаются:
― датчик температуры;
― терморегулятор;
― силовые кабели для включения в электрическую сеть.
Датчик в постоянном режиме регистрирует температуру нагревательного мата. При скапливании снега или льда на дорожке, площадке или другом объекте эта температура падает. Датчик посылает сигнал, терморегулятор срабатывает, и по греющему кабелю начинает течь ток. Температура кабеля повышается, вслед за этим греется покрытие, под которым располагается мат, и масса льда и снега тает.
От пользователя системы требуется лишь одно – задать ручкой терморегулятора нижнюю температурную границу отключения системы. После этого ступени, пандусы, тротуары и другие открытые площади будут очищаться от наледи автоматически.

Достоинства Stop Ice

Система, выпускаемая компанией «ССТ», требует минимума времени и усилий при её монтаже. Она очень удобна и при практической эксплуатации, поскольку требует минимального участия человека.
Использование системы Stop Ice делает дорожки, ступени и другие открытые участки безопасными для людей в зимнее время.
Отличаясь стойкостью к перепадам температуры, механическим и другим воздействиям, система Stop Ice очень долговечна. Производитель даёт на нагревательные маты, которые играют роль её основы, десятилетнюю (!) гарантию.

Stop Ice – универсальная система. Её можно использовать как в условиях загородного домовладения, так и в городе – например, на площадках перед коммерческими объектами. В последнем случае, заметим, достигается положительный экономический эффект, который объясняется очень просто – клиент охотнее пойдёт в магазин или, например, салон красоты, путь к которому свободен от льда и снега.
Заслуживает внимания высокая безопасность системы Stop Ice. В ней использованы прочные кабели в многослойной изоляции. При монтаже системы обязательно используется УЗО, которое при утечке тока практически мгновенно блокирует подачу электроэнергии.

Источник

Нагревательный мат «STOP ICE»

Доставка в ваш город

Заказы по телефонам

Описание

Нагревательный мат «STOP ICE» поставляется различными по длине секциями, скрученными в рулон, ширина рулона составляет 0,6 м. В конструкцию мата входит экранированный двухжильный кабель, закрепленный на полимерной сетке с заданным интервалом, что помогает значительно упростить и ускорить процесс установки системы обогрева. На конце нагревательного мата уже установлен провод для включения секции в сеть. Линейное тепловыделение нагревательной секции – 300 Вт/м.кв., что обеспечивает быстрый и равномерный обогрев поверхности. Мы предназначены для обогрева ступеней лестниц, открытых площадок и т.п.

Производитель: «Специальные системы и технологии» (Россия).

Как купить Нагревательный мат «STOP ICE»?

Для заказа Нагревательный мат «STOP ICE» и сопутствующих товаров для монтажа используйте заказ на сайте, номера, указанные в шапке, и e-mail. Прием заказов осуществляется круглосуточно.

Мы осуществляем недорогую доставку не только по Москве, но и по всей России! Подробнее см. «Доставка».

А еще у нас более 350 пунктов самовывоза в 214 городах России!

Для Вашего удобства мы работаем с несколькими службами доставки, что позволяет нам доставить Ваш заказ недорого (часто бесплатно), быстро (как правило, 1-6 дней) и безопасно (все наши отправления страхуются).

Купили Нагревательный мат «STOP ICE» не у нас?

У Вас возникли вопросы по эксплуатации, монтажу или настройке? Звоните нам, мы профессионально проконсультируем Вас по возникшим вопросам.

«Представленная информация, касающаяся технических характеристик, внешнего вида, комплекта поставки товара, стране его изготовления, носит справочный характер и предоставлена на основании последних сведений, имеющихся на момент публикации описания товара.»

* Право на изменение комплектов и места производства остается за фирмой-производителем, без уведомления дилеров!

Источник

Монтаж нагревательных матов для открытых площадей «Stopice»

Перед тем, как начать монтаж системы «Stopice» обязательно убедитесь, что приобретенный Вами комплект именно тот, который подойдет для обогреваемой поверхности: проверьте площадь нагревательного мата, его мощность, а так же тип выбранного терморегулятора на предмет совместимости по максимальному току нагрузки.

От правильно выполненного монтажа на 99% зависит эффективное функционирование комплектов «Stopice» в течение многих лет!

Устанавливать комплекты системы «Stopice» следует строго в соответствии с инструкцией.

Подготовительные работы

Окончательно определите площадь обогреваемой поверхности, если необходимо – сделайте дополнительные замеры.

Проверьте окончательно целостность нагревательных матов. Оболочка нагревательных матов не должна быть повреждена. С помощью тестера произведите замеры сопротивления нагревательных жил и сопротивления изоляции. Рекомендуется производить замеры сопротивления несколько раз: до раскладки нагревательных матов, после раскладки нагревательных матов и после создания укрывающего слоя из клеевой смеси.

Расположение нагревательного мата

Разверните нагревательный мат, расположите его таким образом, чтобы силовой провод был расположен максимально удобно и близко к месту его соединения. Плотно закрепите нагревательный мат на поверхности, чтобы полностью исключить возможность его смещения и повреждения.

Если необходимо, можно подогнать нагревательный мат по форме обогреваемого участка. Для этого сетку разрежьте на фрагменты, не затрагивая нагревательного кабеля. При укладке не допускайте наложения фрагментов мата (кабеля) друг на друга.

Расположение на ступенях

Расположение на колеях

Поворот нагревательного мата на 90°

Поворот нагревательного мата на 180°

Электропроводка и расположение терморегулятора (ШУ)

Стандартная электропроводка согласно ПУЭ (Правила Устройства Электроустановок, редакция 2008 г.) выдерживает следующие токи и соответствующие мощности нагрузки:

Комплекты антиоблединительной системы «Stopice» рекомендуется подключать через отдельные проводку и автомат. Системы должны подключаться через УЗО (устройство защитного отключения), номинальный ток срабатывания которого не должен превышать 30 мА. Это небольшой прибор, монтируемый на электрощите либо в ШУ, который следит за сохранностью электроизоляции Вашего оборудования. Экран нагревательных матов соединяется с заземляющим проводником питающей сети. Место расположения терморегуляторов должно находиться в сухих помещениях, исключающих попадание влаги.

Монтаж антиобледенительной системы «Stopice»

Пользуясь данной инструкцией, вы можете произвести монтаж системы «Stopice» самостоятельно или с помощью квалифицированных электриков. Качественный монтаж и подключение системы, обеспечивающие гарантированные сроки эксплуатации, можно поручить нашим специалистам.
Если существует потребность в обогреве нетипового объекта, обращайтесь за консультацией в компанию ССТ по телефону: (495) 728-80-80.

Последовательность установки нагревательных матов

2. Вывести монтажный конец нагревательного мата к месту расположения терморегулятора или промежуточной соединительной коробки через заранее подготовленные канавки в стене

3. Проверить характеристики нагревательного мата: измерить сопротивление нагревательных жил кабеля и сопротивление изоляции с помощью тестера, значения сопротивлений жил должны соответствовать паспортным данным нагревательного мата.

4. Нанести на эскиз плана обогреваемой поверхности расположение нагревательных матов, в том числе муфт.

5. Залить нагревательный мат плиточным раствором для наружного применения слоем не менее 15 мм и дать ему высохнуть в соответствии с инструкцией по приготовлению и применению используемой смеси. Мы предлагаем использовать высококачественные клеевые материалы для наружного применения. Заливку рекомендуется производить после качественного замеса раствора, укладывать равномерно по нагревательному мату, абсолютно исключая возникновение воздушных пустот в структуре слоя, так как они могут отрицательно повлиять на теплопроводность укрывающего слоя и на работоспособность нагревательного кабеля.

6. После высыхания раствора проверить отсутствие повреждений нагревательного мата в процессе заливки: измерить с помощью тестера сопротивление нагревательных жил и сопротивление изоляции нагревательного кабеля, значения сопротивлений жил должны соответствовать паспортным данным нагревательного мата.

7. В соответствии с паспортом-инструкцией по установке и эксплуатации терморегуляторов, по заранее подготовленным канавкам проложить датчик температуры воздуха в гофрированной трубке и вывести конец датчика к месту установки терморегулятора. Датчик устанавливается на улице в герметичной пластиковой коробке IP 44, при этом коробка с датчиком не должна находиться под воздействием прямых солнечных лучей; место установки датчика должно находиться на удаленном расстоянии от мест выхода наружу теплого воздуха (вентиляционных отдушин, форточек и т.д.), что может повлечь некорректную работу прибора.

8. В соответствии с паспортами и инструкциями по монтажу и эксплуатации терморегуляторов произвести подключение в заранее подготовленном месте терморегулятора, датчика температуры, нагревательных матов, силовых проводов.

9. Уложить покрытие на обогреваемую поверхность, например, керамическую, гранитную или каменную дорожную плитку. Максимальное тепловое сопротивление между нагревательным матом и окружающей средой должно быть не более 0,06 м2К/Вт. Толщина плиток покрытия должна составлять не менее 5 мм.

10. После полного высыхания раствора для крепления плиток система «Stopice» готова к эксплуатации, работа системы должна осуществляться в соответствии с правилами по эксплуатации. Время высыхания раствора устанавливается в соответствии с инструкцией на применяемые сухие смеси.

Включение и эксплуатация системы. Основные требования по эксплуатации

Включать антиоблединительную систему «Stopice» можно только после полного высыхания укрывающего слоя и плиточной кладки покрытия обогреваемой поверхности и только при температуре окружающей среды не выше +5° С.

Первое кратковременное включение (не более 1-2 минут) системы для проверки мест электрического соединения допускается при более высоких температурах, но эксплуатация системы допускается исключительно в температурном диапазоне не выше +5° С.

Управлять антиоблединительной системой «Stopice» рекомендуется в соответствии с правилами инструкции по установке и эксплуатации применяемого терморегулятора. При первоначальном включении антиоблединительной системы прогрев может занять некоторое время, просим Вас не беспокоиться и дать время системе полностью прогреть верхний слой обогреваемой поверхности.

Основные требования по эксплуатации

Важно

Обязательно

При нарушении какого-либо из перечисленных требований изготовитель оставляет за собой право пересмотреть гарантийные обязательства перед покупателем.

Технические параметры нагревательных матов

— U=220B
— Диаметр нагревательного кабеля: 6-7 мм
— Удельная мощность мата:
