Система водоснабжения и канализации катера: как работает и сколько стоит

Удивительно, но для полноценного отдыха на воде необходимо водоснабжение самого плавсредства, будь то катер или яхта. В минимальном варианте это банальная 5-литровая бутыль с питьевой водой, а вот максимум практически безграничен. Компоненты систем водоснабжения выпускаются известными компаниями Vetus, Osculati, Marco, Whale и рядом других фирм. Преуспели на этом поприще и многочисленные китайские производители. Давайте пройдем по всей цепочке водопроводной системы катера от начала до конца.

Из бака в кран

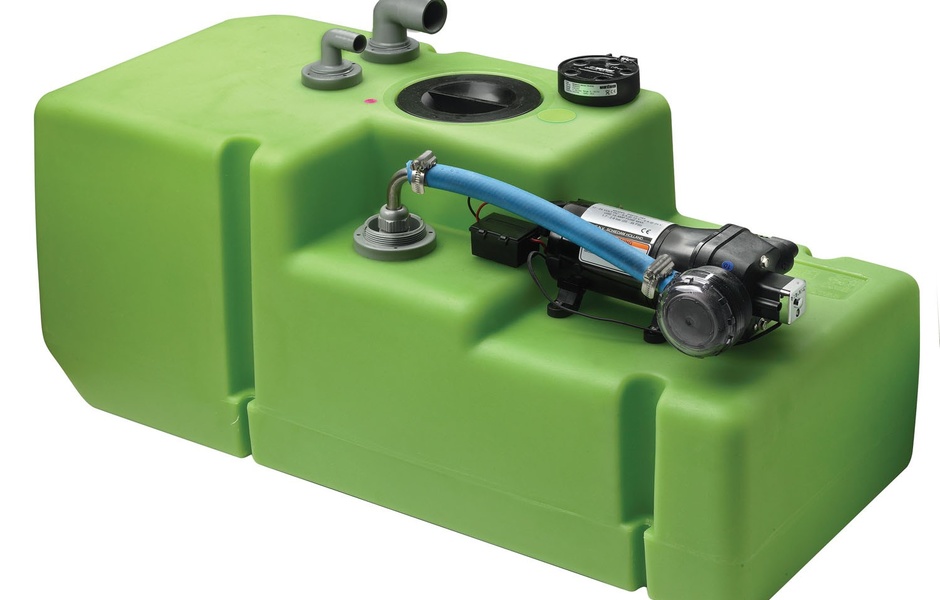

Начинается всё с палубной заливной горловины, откуда по шлангу вода попадает в бак. Эластичные водяные цистерны применяются при ограниченных внутренних пространствах на небольших судах. Они не требуют крепежа и при наполнении занимают всё подсланевое пространство, но очень дороги.

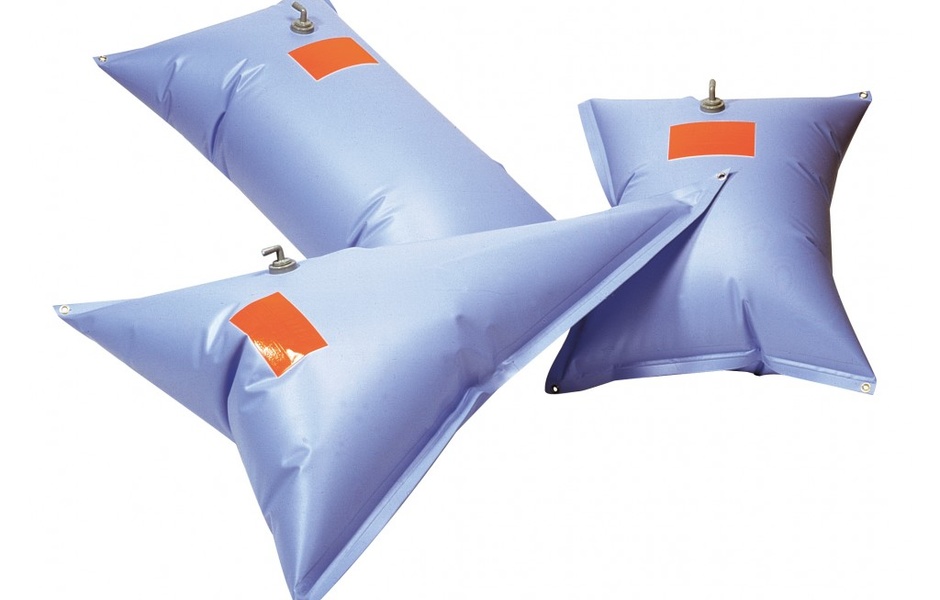

Красивые и прочные пластиковые баки также поражают своей ценой: 100-литровый бак стоит как 200-литровый двухкамерный холодильник! Поэтому многие верфи, строящие алюминиевые лодки, в качестве опции предлагают сварные баки собственного изготовления, что обходится покупателю в разы дешевле.

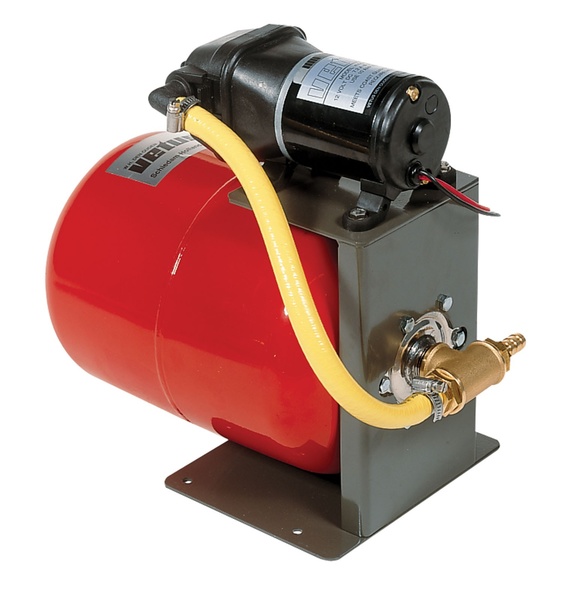

Из бака вода должна попасть в кран. Для создания давления в системах водоснабжения применяются два вида насосов. Это ножные помпы, устанавливаемые рядом с раковиной, и электрические помпы диафрагменного или шестеренчатого типа. Электрические, в свою очередь, разделяются на насосы с принудительным включением (щелкнул тумблером, открыл кран, и полилась водичка) и автоматические помпы, которые выключаются при превышении определенного уровня давления.

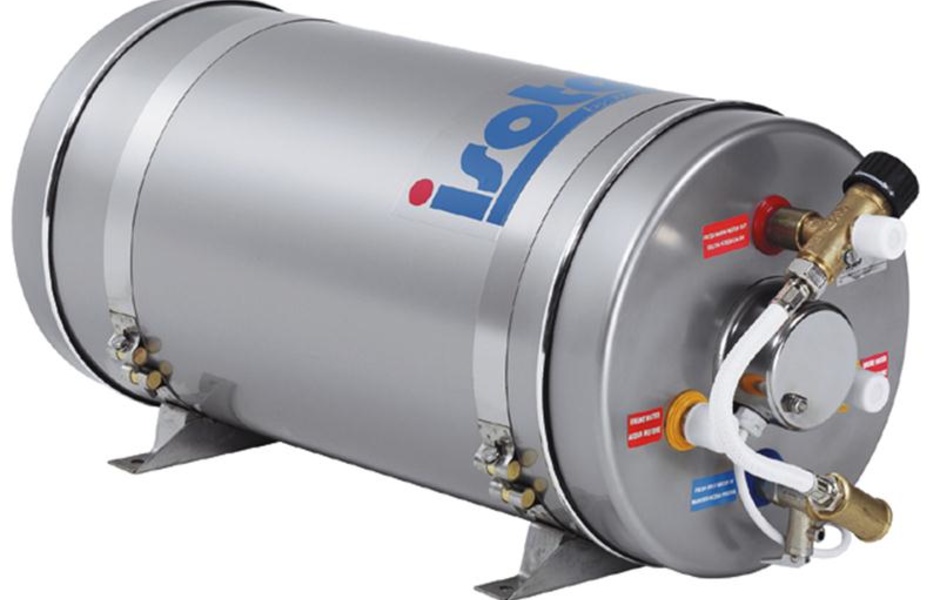

Сделать погорячее

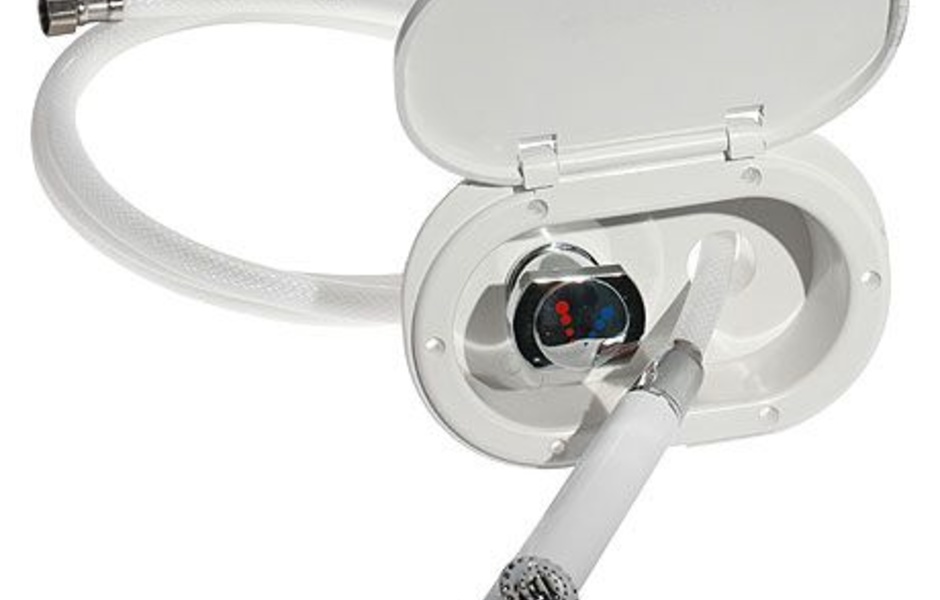

Горячая и холодная вода на лодке подается в краны, откуда стекает в раковины и в душевые насадки. Все яхтенные краны, будь то лишь для холодной воды или со смесителями, почему-то стоят почти на порядок выше, чем их «наземные» аналоги. Это же касается и раковин из нержавеющей стали.

«Серые воды»

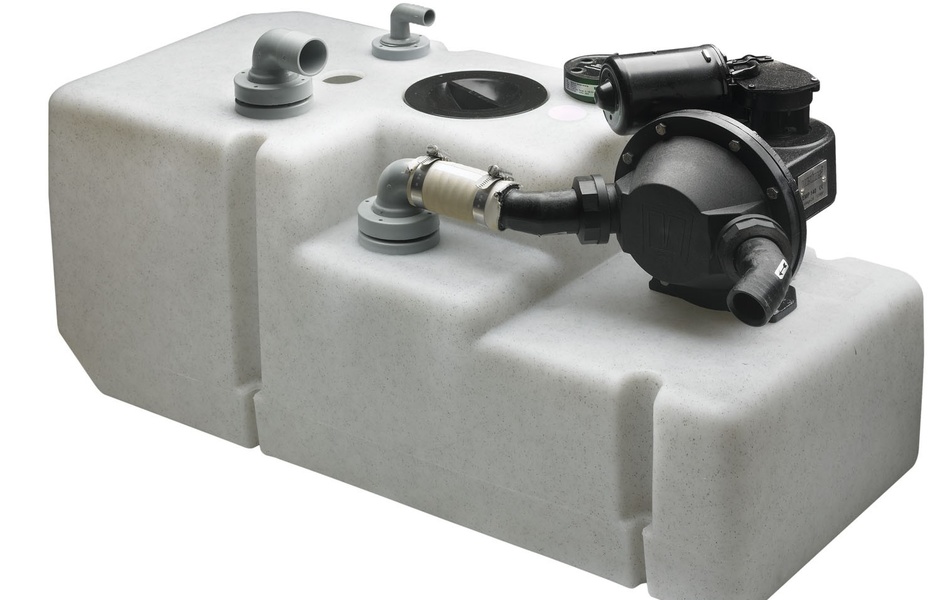

В подавляющем большинстве случаев на лодках длиной 7–9 метров вода из раковин самотеком уходит через шпигат за борт. Туда же откачивается помпой и мыльная жидкость после «помывки экипажа». Но по некоторым требованиям различных стран эти так называемые «серые воды» должны собираться в специальные цистерны для откачки (платной) в канализацию марины.

С откачкой за борт или в септический бак сталкиваются и владельцы лодок, оборудованных морскими гальюнами. Самая простейшая система «удобств» — это химические туалеты вроде Porta Potti или Dometic. При наполнении сливного блока снял его и слил содержимое в укромном месте. А вот яхты, оборудованные прокачными унитазами, которые могут быть как ручными, так и электрическими, разделяются на два типа. Это те, у которых при прокачивании и смыве забортной водой туда же за борт всё и смывается, и те, где в систему канализации встроен септический бак. Здесь всё сложнее. На септическом баке должна быть горловина для откачивания отходов в канализационную систему специальных плавучих сборщиков или марин и может быть фекальный насос для откачки в океан. Насос этот иногда комплектуется мацератором, измельчающим всё содержимое бака в суспензию, а уж отдать ли за полностью оборудованный блок — цистерна, насос, мацератор — 2–3 тысячи долларов каждый владелец решает сам.

Неэкономная экономия

Поскольку дилеры продают лодки в различных комплектациях, а оборудованный системой водоснабжения и канализацией катер стоит намного дороже, то некоторые владельцы предпочитают вначале отдать дилеру поменьше денег, дабы потом самостоятельно дооснастить своё судно. По прайс-листу компаний, продающих оборудование для системы водоснабжения и канализации, всё кажется дешевле. Но если прибавить к перечисленным выше компонентам системы шланги, фитинги, электропроводку, кингстоны, приборы контроля уровня с датчиками и прочие детали, а потом добавить оплату работы пресловутого «дяди Васи» по их монтажу, то…

А еще есть вероятность потерять гарантию на корпус, когда «дядя Вася» будет сверлить отверстия для кингстонов. Так что здесь надо крепко подумать.

Источник

Канализация

Чрезвычайно эластичные шланги из белого ПВХ, армированного виниловой спиралью. Способны выдерживать значительное разрежение, благодаря чему прекрасно подходят для монтажа фекальных систем и систем осушения трюма. Не пропускают запахи, не теряют эластичности в процессе эксплуатации.

Производитель: «Shields», США.

Универсальный пластиковый коннектор для стыковки шлангов для воды, а также шлангов в составе системы мокрого выхлопа. Два варианта под шланги с внутренним диаметром: 13-16-19-22-25-28, 5-32-38 мм, 32-39-45-50-59 мм.

Производитель: «Can», Италия

Двухходовый клапан для переключения смыва из унитаза за борт или в фекальную систему.
Производитель: «Matromarine», Италия.

Стакан дренажный пластиковый с резиновым невозвратным клапаном, стальной головкой, крепежной гайкой и отводным штуцером.

Палубная заливная горловина из нержавеющей стали. Надпись «Waste» на фланце.

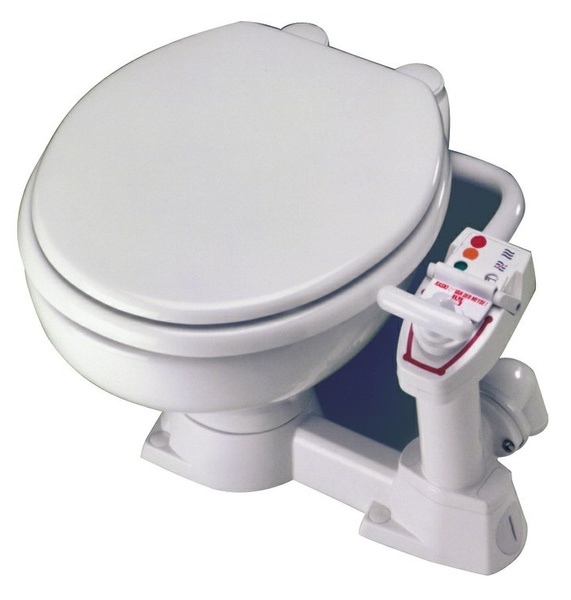

Очень компактный унитаз с ручной прокачкой. Смыв и ополаскивание производятся ручной помпой.

Производитель: «Matromarine», Италия.

Хомуты из нержавеющей стали.

Диаметр: 8-90 мм.
Страна-производитель: Китай.

Традиционный яхтенный унитаз с ручной прокачкой.
Производитель: «Matromarine», Италия.

Яхтенный унитаз повышенной комфортности с ручной прокачкой.

Производитель: «Matromarine», Италия.

Компактный сточный бак, устанавливаемый на яхтенные унитазы с ручной прокачкой. Отличное решение для сбора нечистот при отсутствии места для установки полноценного сточного бака. Походит к унитазам производства компании Matromarine, а также к унитазам иных производителей.

Производитель: «Matromarine», Италия.

Система электрической прокачки для переоборудования ручных унитазов большинства известных моделей и марок.
Производитель: «Matromarine», Италия

Позволяет переоборудовать ручной унитаз в электрический с малошумной экономичной вакуумной прокачкой. Конверсии поддаются большинство моделей унитазов со стандартными и широкими чашами производства как «Matromarine», так и сторонних изготовителей, таких как «TMC», «Groco», «Raritan», «PAR», «RM 69», «Aquamarine», «Wilcox Crittenden», «Mansfield» и «Sealand».

Производитель: «Matromarine», Италия

Очень компактный электрический унитаз повышенной комфортности с электрической прокачкой.

Производитель: «Matromarine», Италия.

Яхтенный унитаз повышенной комфортности с электрической прокачкой.
Производитель: «Matromarine», Италия.

Горловина с резьбовым креплением (крепежная гайка в комплекте) и штуцером под шланг.
Производитель: «ТМС», Тайвань.

Электрический яхтенный унитаз повышенной комфортности с улучшенным внешним видом.

Производитель: «Matromarine», Италия.

Набор, позволяющий оборудовать душем-биде унитазы серии «Элегант» и вакуумные унитазы. В комплекте: кран-смеситель (устанавливается в штатное отверстие на боковой стороне унитаза), патрубок подачи воды (устанавливается в штатное отверстие в верхней части чаши унитаза), шланги.

Производитель: «Matromarine», Италия.

Новинка! Компактный и стильный яхтенный унитаз. Доступен как в традиционной, так и в вакуумной версии. Для установки вакуумной версии требуется приобретение электромагнитного клапана (при наличии на борту водопровода — воды под постоянным давлением) или отдельной помпы для подачи воды.

Производитель: «Matromarine», Италия.

Электрический яхтенный унитаз. Работает значительно тише традиционных аналогов. Обладает очень коротким циклом смыва, расходуя при этом очень незначительное количество воды (1-2,5 л на смыв).

Производитель: «Matromarine», Италия

Унитаз судовой с электрической прокачкой. Корпус закрывает основание, насос и установочные фитинги. Выходной штуцер снабжен невозвратным клапаном, предотвращающим выброс «черных» вод в унитаз из фекальной цистерны. Слив осуществляется за борт, либо в фекальную цистерну.

Напряжение 24 В.
Диаметр патрубка впускного отверстия 20 мм.
Диаметр патрубка сливного отверстия 25,5 мм.
Длина 480 мм,
Ширина 383 мм
Высота 460 мм.
Производитель: ТМС

Наборы прокладок и клапанов для ремонта унитазов и мацераторных помп производства «Matromarine».
Производитель: «Matromarine», Италия.

Антисифонное колено, изготовленное из нержавеющей стали.

Производитель: «ТМС», Тайвань.

Вентилируемое колено для предотвращения сифонного эффекта при установке яхтенного унитаза ниже ватерлинии.
Производитель: «Matromarine», Италия.

Применяются при монтаже двигателей, генераторов, яхтенных унитазов, трюмных помп и т.п. оборудования ниже ватерлинии. Снабжена обратными клапанами. Предупреждают развитие сифонного эффекта (когда из-за разностей в уровне, забортная вода начинает самопроизвольно поступать внутрь корпуса судна).

Производитель: «ТМС», Тайвань.

Мацераторная (измельчающая) самовсасывающая помпа для откачки содержимого фекальной цистерны. Высокая производительность и напор позволяют опорожнять цистерну как в специальные емкости на берегу, так и в танки обслуживающего судна.
Производитель: «TMC», Тайвань.

Мацераторная (измельчающая) помпа для откачки содержимого фекальной цистерны. Новая конструкция ножей обеспечивает более тщательное измельчение. Полностью герметичный электромотор в окрашенном прочной порошковой эмалью корпусе обеспечивает долгий срок службы. Термопредохранитель защищает электромотор от перегрева.

Страна-производитель: Китай.

Мацераторная (измельчающая) самовсасывающая помпа для откачки содержимого фекальной цистерны.
Производитель: «Matromarine», Италия.

Мацераторная (измельчающая) самовсасывающая помпа для откачки содержимого фекальной цистерны. Высокая производительность и напор позволяют опорожнять цистерну как в специальные емкости на берегу, так и в танки обслуживающего судна. Корпус измельчителя изготовлен из бакелита. Откачивающая крыльчатка — резиновая.

Производитель: «Matromarine», Италия.

Мацераторная (измельчающая) помпа для откачки содержимого фекальной цистерны. Конструкция корпуса насоса при необходимости позволяет разобрать его для очистки без применения инструмента.

Диафрагменная помпа для откачки фекальных и сточных вод без предварительного измельчения. Не повреждается при сухой работе, не требует наличия предварительного фильтра. Способна перекачивать водо-воздушную смесь. Встроенные невозвратные клапаны большого проходного сечения позволяют пропускать твердые частицы значительных размеров.

Запасной угольный фильтр для сточных баков. препятствует проникновению неприятных запахов через шланг вентиляции бака.

Производитель: «Matromarine», Италия.

Новинка! Баки для сточных вод и фекальных масс. Снабжены мацераторными откачными помпами. Конструкция заборных патрубков баков обеспечивает полную откачку содержимого и невозможность протечек в случае повреждения откачного шланга.

Производитель: «Matromarine», Италия.

Датчик уровня фекальных стоков. Надежно работает благодаря отсутствию подвижных частей. Подключается к штатной панели управления вакуумного унитаза (также к панели управления вакуумной электропрокачки или отдельно приобретенному индикатору), обеспечивая отображение уровня наполнения фекального бака.

Производитель: «Matromarine», Италия.

Запасная помпа для вакуумных унитазов «Matromarine», произведенных после 2012 года (с уменьшенным уровнем шума).

Напряжение питания: 12 В.

Производитель: «Matromarine», Италия.

Запасные панели управления для электрических унитазов производства компании «Matromarine». Универсальное питание 12/24 В. Панель для электрических унитазов — только кнопка вкл/выкл (может использоваться с унитазами иных производителей).

Производитель: «Matromarine», Италия.

Индикатор уровня сточных вод. Работает в паре с датчиком № 10246693 (приобретается отдельно). Три уровня индикации: пустой, 1/2 емкости, полный.

Производитель: «Matromarine», Италия.

Новинка! Бак для фекальных стоков. Легко перемещается благодаря двум пневматическим колесам. Снабжен шлангом с адаптерами и ручной диафрагменной помпой. Опорожняется самотеком. Может быть доукомплектован помпой, позволяющей перекачивать стоки в емкости, расположенные выше уровня бака.
Производитель: «Todd», США

Запасные помпы для унитазов с ручной прокачкой. Подходит для все унитазов «Matromarine» (выпущенных в 1999 году и позднее). Также подходит для унитазов «Jabsco» и «Johnson». Два варианта: только помпа и помпа в сборе с основанием унитаза.

Производитель: «Matromarine», Италия.

Кингстон (водозаборник) с резьбовым патрубком и крепежной гайкой.
Материал: нержавеющая сталь.
Диаметр: 3/4 и 1 дюйм.
Производитель: Китай

Канализация для яхты, лодки: купить изделия для обустройства канализации судна в Санкт-Петербурге

Планируя длительные морские путешествия, владельцам судна приходится задуматься о таких житейских аспектах как водоснабжение и канализация, будь то яхта, катер или лодка.

Обустройство на судне системы канализации – становится залогом комфортного пребывания на воде.

Канализация для яхты и канализация для лодки не имеет принципиальных отличий. Однако стоит задуматься о том, будет ли достаточно или существует объективная необходимость и финансовая возможность для оборудования полноценной современной системы канализации с септическим баком, насосом и мацератором.

Взвесив все «за» и «против» и сделав выбор в пользу откачки отходов за борт или в септический бак, Вам понадобится необходимое оборудование, которое можно приобрести в профессиональном магазине «Мореман» в Санкт-Петербурге.

Оснащению гальюна ручным или электрическим прокачным унитазом сопутствует и установка дополнительных канализационно-очистительных элементов.

Каталог продукции для яхт и лодок обширен, а в разделе «Водопровод, канализация» представлены все составляющие для обустройства полноценной канализационной системы – санитарные шланги, палубные горловины, фильтры, мацераторные помпы, пульт управления унитазом для истинных ценителей комфорта и почитателей современных технологий, датчики и приборы контроля работы системы канализации.

Источник

Мацератор TMC на яхте

А какая вторая помпа? У меня вся пресная вода уже под давлением.

Полностью согласен-чем проще устройство тем надежней!!

Появилась мысль сколхозить электросмыв. Поставить электроклапан на подачу воды в унитаз, и поставить мацератор неподсредственно с нижней точки унитаза (вместо ручной помпы) и в удаляющую магистраль. Управление будет с клавиши на три позиции с фиксации в нулевом положении. Что думаете?

Ваш вариант будет заметно дешевле? Т.е. вопрос в экономии или в чём?

Вот мне интересно, как скоро я полезу говно вычерпывать если поставкю мацератор с али?

Тоже интересно. Кто то ставил?
Хотя Мореман торгует теми же китайскими товарами.

Вот мне интересно, как скоро я полезу говно вычерпывать если поставкю мацератор с али?

Через год полезете, с высокой степенью вероятности.
А может и через два.

Как пример, меня тоже душит жаба на Jabsco, тем более нету уже того Jabsco.

Есть у меня старый проржавевший, залитый водой оригинальный Jabsco, валяется в гараже.
Восстановлению наврядли подлежит.

И купил я в свое время TMC, проработал он год и потек по сальнику.
Ну думаю ладно, поменяю сальник. авотхрен!
Нету там сальника в привычном понимании, а есть некая манжета, которая и потекла.
Как запчасть естественно не продается, «покупайте новый масератор»

Купил новый импеллер, начал менять, смотрю как-то и новый болтается
Пригляделся, а там на валу проточка за каким то хером сделана.
А на оригинальном Jabsco её нет.
Ну че. подмотал полиэстеровой пленки, благо была под рукой, не знаю, вроде получше стало, насколько хватит ХЗ.
Купил еще импеллер в запас, ибо всё как то ненадежно выглядит.
Если провернет. забью на жабу и куплю таки Jabsco (вернее уже Xylem)

Вот такая вот кухнЯ.

А еще на алиэкспрессе продают, ну очень и очень часто, некондиционный товар.
Он может быть ну совсем чуть чуть, вот незаметно совсем, некондиционен, но тем не менее.

Через год полезете, с высокой степенью вероятности.
А может и через два.

Как пример, меня тоже душит жаба на Jabsco, тем более нету уже того Jabsco.

Есть у меня старый проржавевший, залитый водой оригинальный Jabsco, валяется в гараже.
Восстановлению наврядли подлежит.

И купил я в свое время TMC, проработал он год и потек по сальнику.
Ну думаю ладно, поменяю сальник. авотхрен!
Нету там сальника в привычном понимании, а есть некая манжета, которая и потекла.
Как запчасть естественно не продается, «покупайте новый масератор»

Купил новый импеллер, начал менять, смотрю как-то и новый болтается
Пригляделся, а там на валу проточка за каким то хером сделана.
А на оригинальном Jabsco её нет.
Ну че. подмотал полиэстеровой пленки, благо была под рукой, не знаю, вроде получше стало, насколько хватит ХЗ.
Купил еще импеллер в запас, ибо всё как то ненадежно выглядит.
Если провернет. забью на жабу и куплю таки Jabsco (вернее уже Xylem)

Вот такая вот кухнЯ.

А еще на алиэкспрессе продают, ну очень и очень часто, некондиционный товар.
Он может быть ну совсем чуть чуть, вот незаметно совсем, некондиционен, но тем не менее.

Мдаа. Куйня не веселая. Подумаешь тут. Может действительно лучше ручкой шмыргать.

А еще на алиэкспрессе продают, ну очень и очень часто, некондиционный товар.
Он может быть ну совсем чуть чуть, вот незаметно совсем, некондиционен, но тем не менее.

Мдаа. Куйня не веселая. Подумаешь тут. Может действительно лучше ручкой шмыргать.

На моей лодке сделано всё через танк :\
И переделать практически нет возможности, слишком много всего нужно.
То бишь сначала всё поступает в танк, а оттуда масератором уже за борт.

Так что или готовимся черпать или таки Jabsco. и то без особой гарантии.

Появилась мысль сколхозить электросмыв. Поставить электроклапан на подачу воды в унитаз, и поставить мацератор неподсредственно с нижней точки унитаза (вместо ручной помпы) и в удаляющую магистраль. Управление будет с клавиши на три позиции с фиксации в нулевом положении. Что думаете?

У меня ТМС работает с 2015 года на одной яхте и с 2017 на другой. Нареканий нет.

Источник

+7 (495) 508 65 64

Работаем с физ.лицами и юр.лицами, почта для заявок юр.лиц: waterhim@yandex.ru

Измельчители NETZSCH M-Ovas® применяются для надежного измельчения примесей в жидкости. Только таким образом можно предупредить засорение трубопроводов, обеспечить безопасную и надежную работу последующих агрегатов и уберечь их от повреждений.

Особая форма корпуса подводит примеси, находящиеся в потоке сточных вод, к режущей пластине, затем они захватываются и измельчаются ножами. Этот агрегат применяется для шлама, производительность — макс. 300 м3/ч, содержание сухого вещества — до 7 %. Кроме этого, он очень удобен в обслуживании.

Преимущества измельчителя NETZSCH M-Ovas®

Основные области применения измельчителя NETZSCH M-Ovas®

Технические характеристики

Конструкция измельчителя NETZSCH M-Ovas®

1. Корпус Конструкция корпуса способствует улучшению потока. Корпус оснащен улавливателем твердых частиц и отверстием для чистки. Для удаления осевших твердых частиц нужно просто открыть крышку. Корпус — стойкий к коррозии, из оцинкованной стали, в качестве опции также из нержавеющей стали.

2. Крышка корпуса В крышке корпуса установлен режущий механизм. Крышка легко открывается благодаря газонаполненным амортизаторам. После открывания крышки очистка улавливателя твердых частиц не составит большого труда.

3. Режущий механизм Режущая пластина из износостойкой, закаленной стали. Режущий механизм с автоматической настройкой обеспечивает оптимальную производительность измельчения. Ножевая головка состоит из твердосплавных ножей. Дисковый маховик облегчает процесс измельчения и уменьшает мощность привода. Простая замена режущей пластины и ножей без демонтажа трубопровода.

4. Уплотнение вала Одинарное твердосплавное торцевое уплотнение с промежуточной масляной камерой для предотвращения проникновения продукта в подшипниковую опору.

5. Привод Стандартно применяется редукторный двигатель с прочным креплением.

6. Прямопоточное исполнение InLine Всасывающий и напорный патрубки расположены на одной оси. Измельчитель NETZSCH M-Ovas® можно устанавливать непосредственно в горизонтальный трубопровод или присоединять к расположенному под углом 90° всасывающему патрубку насоса NEMO®.

Принцип работы мацератора

Перекачиваемая среда с включениями поступает в мацератор и проходит через перфорированную плиту.

Мелкие частицы проходят через перфорированную плиту, а более крупные застревают в отверстиях плиты.

Вращающийся режущий блок, подобно ножницам, отрезает более крупные частицы, пока они не смогут пройти через перфорацию.

Пример исполнения режущего блока мацератора NETZSCH M-OVAS

Примеры использования

Технические данные мацераторов M-OVAS

Измельчитель NETZSCH M-Ovas® применяется во всех отраслях промышленности, где наличие примесей в среде снижает уровень безопасности технологического процесса. Особая форма корпуса подводит примеси к режущей пластине, затем они захватываются, режутся и измельчаются ножами. Измельчитель M-Ovas®. Он надежно предотвращает засорение трубопроводов и агрегатов, к которым эти трубопроводы подсоединены.

Широкий спектр применения

Измельчитель NETZSCH M-Ovas® преимущественно используется в следующих областях:
