Рулевая тяга – ее функции и уязвимости
В конструкции рулевого управления рулевая тяга обеспечивает передачу усилия от поворота руля на поворотные кулаки колес.
Конструктивно рулевая тяга может иметь рулевые наконечники с обоих ее концов, как например, у средней тяги, либо резьбовое окончание с одной стороны и рулевой наконечник с другой. Посредством резьбы, через соединительную втулку, соединяются короткий и длинный рулевые наконечники, образуя регулируемую боковую рулевую тягу.
Шарниры на рулевых тягах (рулевые наконечники) необходимы для того, чтобы все подвижные элементы в рулевом приводе могли свободно, относительно друг друга и кузова, поворачиваться в различных плоскостях.
Рулевой привод в свою очередь, необходим для передачи на управляемые колеса автомобиля усилия от рулевого механизма, при этом обеспечивая поворот на неодинаковые углы.
Так, если оба колеса будут повернуты на одинаковый угол, то внутреннее колесо при этом будет скользить боком (скрестись по дороге) снижая при этом эффективность рулевого управления.
Помимо этого скольжение будет создавать дополнительный нагрев колеса и его износ. Устранить подобный недостаток удается путем поворота внутреннего колеса на больший угол относительно внешнего колеса.
При прохождении поворота каждое колесо идет по своей окружности, отличной от другой, при этом внешнее колесо проходит по большему радиусу, чем внутреннее. При этом центр поворота у обоих колес общий, и внутреннее колесо соответственно нужно повернуть на больший угол, относительно внешнего колеса
. Это достигается особой конструкцией рулевой трапеции, включающей в себя рулевые тяги с шарнирами и поворотные рычаги. Задать необходимый угол поворота колес удается путем подбора угла наклона рулевых рычагов, касательно продольной оси автомобиля и длины рулевых тяг.
Например, после удара о какое – либо препятствие, повлекшее деформацию либо рычагов, либо рулевых тяг, наблюдается недоворот автомобиля в одну из сторон. Другими словами удается развернуться на дороге, скажем в левую сторону, но не удается в правую. Это свидетельствует о том, что от удара заданная геометрия подвески автомобиля нарушена.
Чаще всего в негодность приходят шарниры, а если точнее, резиновый вкладыш, это, кстати, приводит в негодность и все управление. Происходит такое в результате длительной эксплуатации. Вследствие попадания пыли и грязи может также испортиться пыльник рулевой тяги.
Неисправности рулевой тяги
Стуки в подвеске или увеличенный люфт руля, помимо износа других элементов подвески, могут быть следствием предельного износа шарниров рулевых тяг. На разборных рулевых тягах в таких случаях производят их реставрацию, путем замены изношенных деталей или же заменяют рулевые тяги целиком.
Может также наблюдаться тугое вращение рулевого колеса, когда установлены не качественные рулевые тяги, где все элементы шарнирного соединения рулевой тяги сделаны с нарушением заводской технологии или полностью отсутствует смазка.
Чаще всего рулевые тяги выходят из строя при нарушении целостности защитного чехла и попадания влаги и дорожной грязи внутрь соединения.
Поэтому для комфортной и безопасной езды лучшим средством для любого автомобиля будет профилактиктический осмотр ходовой части и рулевых тяг в частности.
Когда нужна замена рулевой тяги?
Информация к размышлению: вы должны знать о том, что самая распространенная и характерная неисправность рулевого привода – выход из строя (износ) шарового шарнира наконечников рулевых тяг.
И еще, некоторые «кулибины», по старой памяти, используют такой метод ремонта, как реставрация рулевых тяг. Это конечно личное дело каждого водителя, но стоит посчитать свои деньги: как долго пройдет отреставрированная рулевая тяга, будут ли соблюдены все заводские параметры при реставрации и сколько денег стоит реставрация.
Не проще ли будет купить заводскую рулевую тягу, благо время дефицита на запчасти давно закончилось. И провести замену рулевой тяги своими руками.
Как мы узнаем о неисправности рулевого управления?
Элементарно. О том, что пора делать диагностику рулевого управления, нам подскажут руки, лежащие на руле и наш слух.
Характерные признаки неисправности рулевого управления в целом:
— различные внештатные стуки – грюки в рулевом управлении;
— характерное биение руля;
ъ- увеличенный люфт руля: люфт при вертикальном покачивании руля, говорит о неисправности подшипника ступицы или шаровой опоры, люфт при горизонтальном покачивании – о неисправности рулевого наконечника;
— рулевое колесо стало туго вращаться;
— автомобиль во время движения начинает менять прямое направление движения. Один из этих признаков присутствует, значит, пора на диагностику рулевого управления.
При диагностике своими силами, или первоначальной диагностике, обратите внимание на следующие характерные моменты:
— перемещение рулевых наконечников вдоль оси пальцев должно быть не более 1,5 мм.
Помощник поворачивает руль, а вы пальцами (наощупь) определяете наличие люфта на шаровых наконечника. Есть люфт или стук – наконечник с шарниром нужно менять.
— Проверить затяжку хомута регулировочной муфты на боковой тяге.
— Проверить исправность (отсутствие механических повреждений) защитных чехлов шарового шарнира наконечника. Трещины и разрыва есть, чехол меняется.
Рули и слушай: как диагностировать проблемы рулевой рейки, и чем они чреваты
Рулевой механизм в иерархии важности, несомненно, стоит на одной ступени с тормозами — оттого и внимание к его техническому состоянию должно быть соответствующее, и «прислушиваться» к автомобилю и его управляемости необходимо с полной самоотдачей. Сегодня мы выясним, как же диагностировать наличие проблем в рулевом механизме самостоятельно, а затем наглядно рассмотрим, чем чреваты его неисправности, поменяв рулевую рейку в сборе на автомобиле Jeep Patriot.
Н аше основное внимание сегодня будет сконцентрировано исключительно на современной конструкции рулевых механизмов для легковых автомобилей – реечных. А установленный в немалой их доле гидравлический усилитель насколько упрощает управление, настолько же и усложняет обслуживание. Да-да, настолько, что бывают моменты, когда проще заменить всю рейку в сборе, чем отдать ее в ремонт. Именно с этой задачей к нам на подъемник попал довольно редкий Jeep Patriot. Внедорожник и вправду редкий – но только не по конструкции: с точки зрения механики его впору использовать как пособие по устройству автомобиля.
Кратко об устройстве
Прежде чем начать диагностировать рейку, стоит разобраться, как она устроена. Представьте себе две шестерни, одну из которых разрезали и развернули в ровную ленту с зубьями. К оставшейся круглой шестерне подсоединили вал с рулевым колесом, а к ленте – тяги, которые сочленили с поворотными кулаками колес. По сути, это всё – здесь можно останавливать введение в базовое устройство. Но будем последовательны.
Пара «шестерня-рейка» помещена в цилиндрический корпус. Как уже говорилось выше, к рейке с зубьями подсоединены рулевые тяги. Покрыты эти тяги пыльниками, внутри которых, естественно, заложен смазочный материал, чтобы минимизировать последствия от трения. Рулевые тяги соединяются с рейкой шарнирно, чтобы снизить ударные нагрузки и создать свободу перемещения. Весь механизм крепится к поперечине кузова в моторном отсеке или, как в нашем случае, к подрамнику передней подвески. В целом рулевой механизм – живая иллюстрация аксиомы «чем проще – тем надежнее».
Да, мы не сказали еще об одной «мелочи» — это наконечники рулевых тяг, представляющие собой шарнир с приваренным к нему штоком. Наконечник накручивается на рулевую тягу и фиксируется стопорной гайкой. Существуют конструкции, когда гайка на самом наконечнике разрезная, а после накручивания стягивается болтом наподобие хомута. И последний вопрос: почему бы рулевую тягу не выполнить одним целым с наконечником? Потому, что благодаря наконечнику возможна регулировка схождения передних управляемых колес. Выкрутил наконечник – схождение увеличилось, вкрутил поглубже – уменьшилось.
Теперь скажем пару слов про усилители рулевого управления. На данный момент основных типов усилителей два: гидравлический и электрический. В гидравлических (ГУР) крутить руль «помогает» жидкость под давлением (чаще всего это трансмиссионное масло), которое создается насосом. Насос приводится во вращение ремнем от шкива коленвала или же электромотором. В электрических усилителях руля (ЭУР), как несложно догадаться, на помощь водителю приходит электромотор. Усилитель стоит рассматривать как часть рулевого механизма, поскольку элементы гидравлического усилителя интегрированы в корпус этого механизма.
Что может выйти из строя
Пойдем от простого к сложному. Разрушение пыльника довольно быстро приводит шарнир рулевого наконечника в негодность – благо, заменить наконечник не составляет труда. Процедура довольно проста и может быть выполнена даже в «домашних» условиях. Единственный связанный с этим нюанс, который не сделаешь дома, – это регулировка углов установки управляемых колес. Да-да, как бы вас не уверяли в своем профессионализме работники «гаража и молотка», каждый раз после замены наконечника необходимо выполнять проверку и регулировку углов установки колес. За непосещение стенда придется расплачиваться как минимум неравномерным износом шин.
Выше мы уже говорили о надежности схемы реечного рулевого механизма – но ведь все не может быть абсолютно хорошо. Есть-таки слабое звено и здесь – пыльники. Они изготавливаются из мягкого полимера и от довольно незавидных условий работы могут быстро приходить в негодность. Дальнейшая схема прозрачна и стремительна: вовремя не выявил повреждение пыльника – и вот уже грязь и пыль начали поступать внутрь корпуса рулевого механизма, смазочный материал уже не в силах помочь – и пиши пропало.
Следующий элемент механизма – рулевые тяги. Шарнир рулевой тяги может «застучать» даже при условии целого пыльника, так как на его долю приходятся довольно большие нагрузки ударного характера.
Еще один неприятный отказ, который может произойти неожиданно, – это закусывание зубьев. В этом случае рулевой механизм заклинивает так, что баранку не стронуть ни влево, ни вправо. Опасность такой неисправности во время движения описывать излишне, а ее причины могут быть разными – это и недостаточное количество смазки, и неправильная регулировка натяга в зубчатом зацеплении, и банальный износ.
На этом возможные проблемы с рулевым механизмом заканчиваются – поломки гидроусилителя мы рассмотрим в отдельной статье о ремонте рейки в ближайшее время. К слову, увеличенный люфт рулевого колеса также может говорить о том, что с рейкой что-то не так. В конструкции рулевого механизма присутствует упор, который в зависимости от конструкторской фантазии может быть регулируемым или нерегулируемым. Так, если возможность регулировки есть, то подкрутив упор, можно отрегулировать люфт. Если такой возможности нет, то рейку, возможно, придется заменять или отдавать в ремонт.
Как диагностировать неисправности
Как и в случае с элементами подвески, с рулевым механизмом действует одно правило: если вы заехали на СТО – проверьте сами или попросите более опытного мастера проверить все элементы на наличие поломок, дефектов или износа. Если же вы нечастый гость сервисов, то стоит проявлять особую внимательность в «выискивании» посторонних звуков при движении и повороте руля. Правда, при таком, менее точном, методе диагностики ситуация в итоге может сложиться так, как у автора этих строк.
Автомобиль поступил к нам с жалобой на то, что при начале движения слышался постоянный стук, похожий на перекатывающиеся шарики. Первое, что пришло в голову владельцу, – это «прощание» с подшипником ступицы, который был заменен в тот же день. Позже, когда стук не унимался, он все-таки отправил автомобиль на диагностику, где выявили болтающийся наконечник рулевой тяги – у него износился шарнир. Хорошо, что автомобиль был заднеприводным, и никто не полез менять ШРУС.
Вывод из сказанного довольно простой: определить неисправность рулевого управления можно во время движения. Исключением может быть лишь ситуация, при которой износ достиг такого масштаба, что шарнир или тяга просто-напросто болтаются. Потому повторюсь, но скажу: слушайте свой автомобиль!
Замена рулевого механизма с гидроусилителем в сборе
Хозяин автомобиля – довольно ответственная личность, а потому при первых признаках неисправности рулевого механизма обратился за помощью. Мастер взял машину на тест, во время которого выявилось легкое закусывание руля при вращении. Легкое закусывание могло перерасти в ближайшем будущем в заклинивание, поэтому было принято решение заменить рейку в сборе. Да и времени на ее ремонт у хозяина просто не было, так как автомобиль эксплуатируется каждый день.
Упрощение в инженерии и проектировании – вещь довольно интересная. Так оказалось и в нашем случае: частично силовой агрегат, элементы подвески и рулевая рейка крепятся к подрамнику.
Стук в рулевом. Люфт рулевого наконечника, замена рулевой тяги Ruville
Недавно обнаружился стук в районе подвески спереди, возникающий чаще всего при подъеме на возвышенность/бордюр с вывернутыми колесами вправо. Иногда стук был при трогании с повернутыми колесами. Стук был глухой и одиночный, будто что-то страгивается.
Насмотревшись достаточно картинок с вывалившимися шаровыми опорами (да и вообще нехорошо, когда стук есть) принялся диагностировать неисправность.
Поддомкратил правое колесо и попробовал покачать его туда-сюда. Сразу же обнаружился значительный люфт, в крайних положениях которого происходил злополучный стук. Будто бы что-то цепляет.

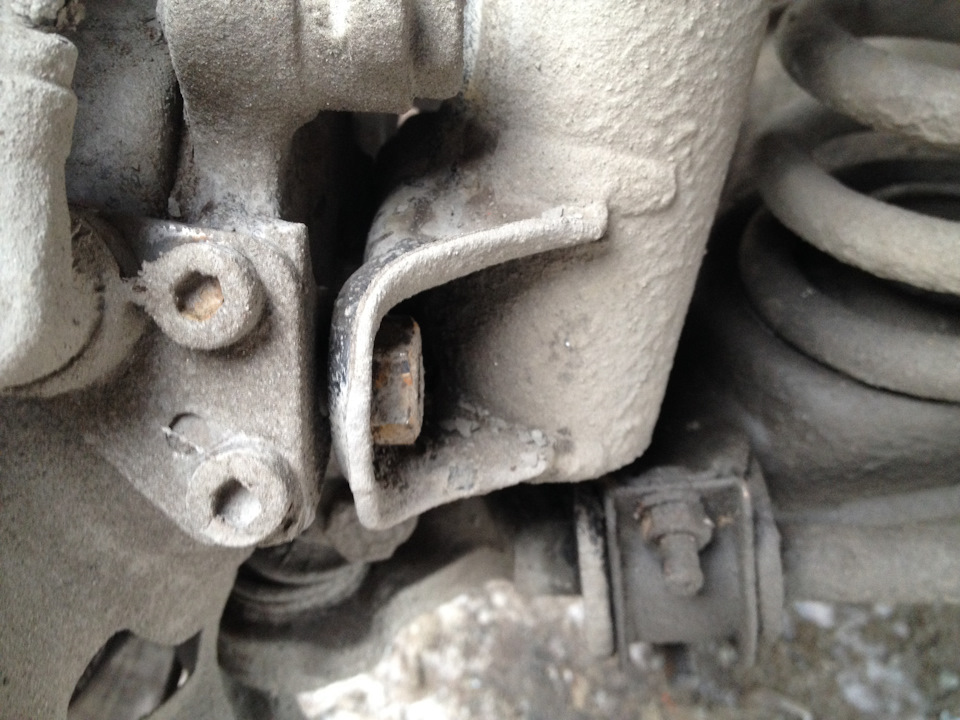

Полез смотреть дальше. При визуальном осмотре обнаружил, что слегка недотянут болт крепления амортизатора.

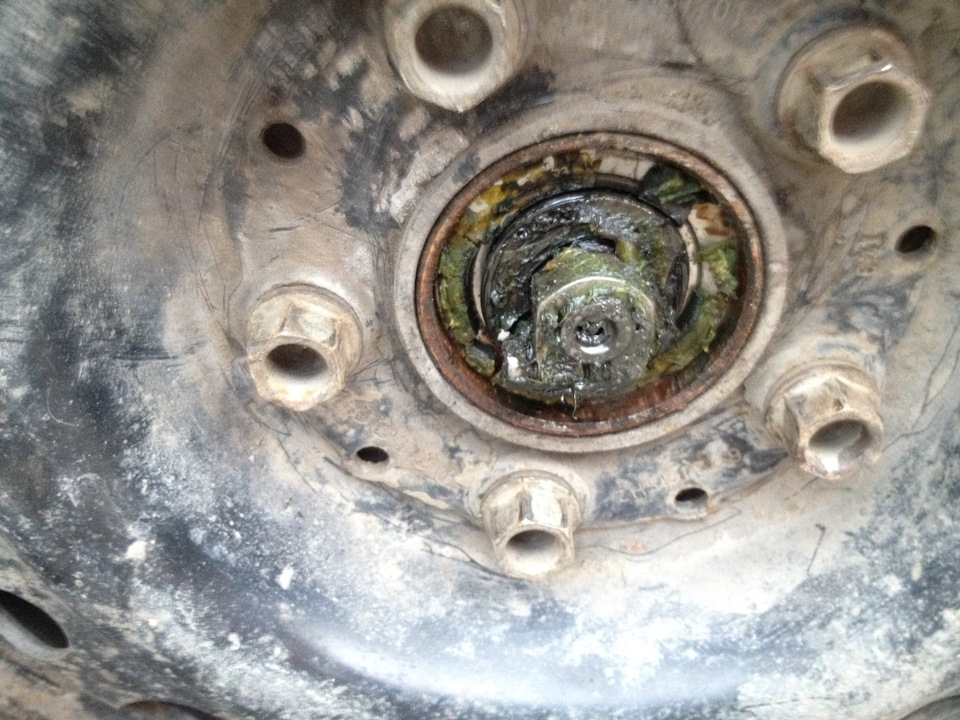

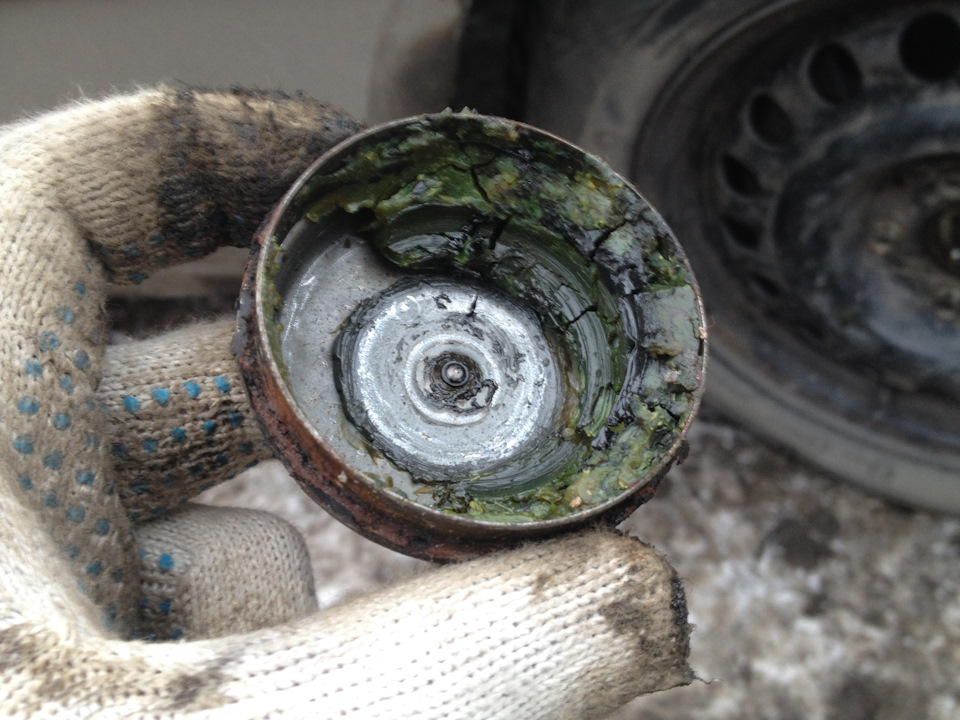

После вскрыл крышку ступичного подшипника, но ничего, кроме слегка подсохшей смазки, там не обнаружил. никаких люфтов или заеданий.
Раз уж вскрыл крышку, решил набить новой смазки. Старую убрал. На подшипнике обнаружил логотип «Мерседес». Похоже, еще с завода стоит.

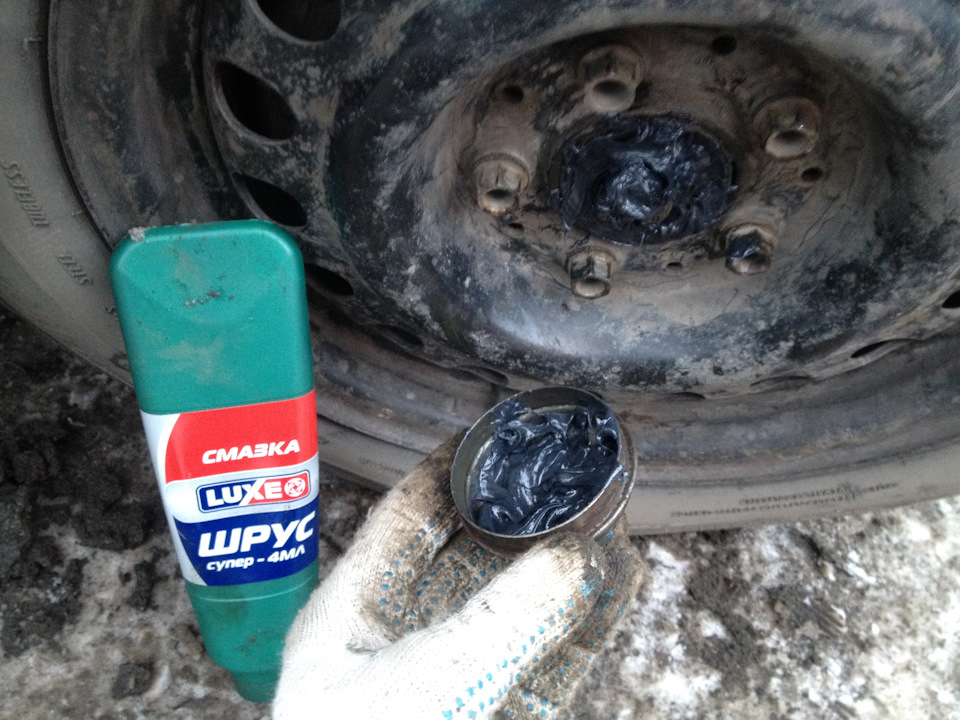

Смазка была в гараже отечественная, ее и набил.
Продолжил диагностику и обратил внимание, что люфт происходит вместе с движением рулевой тяги. Похоже, люфт в рулевом.

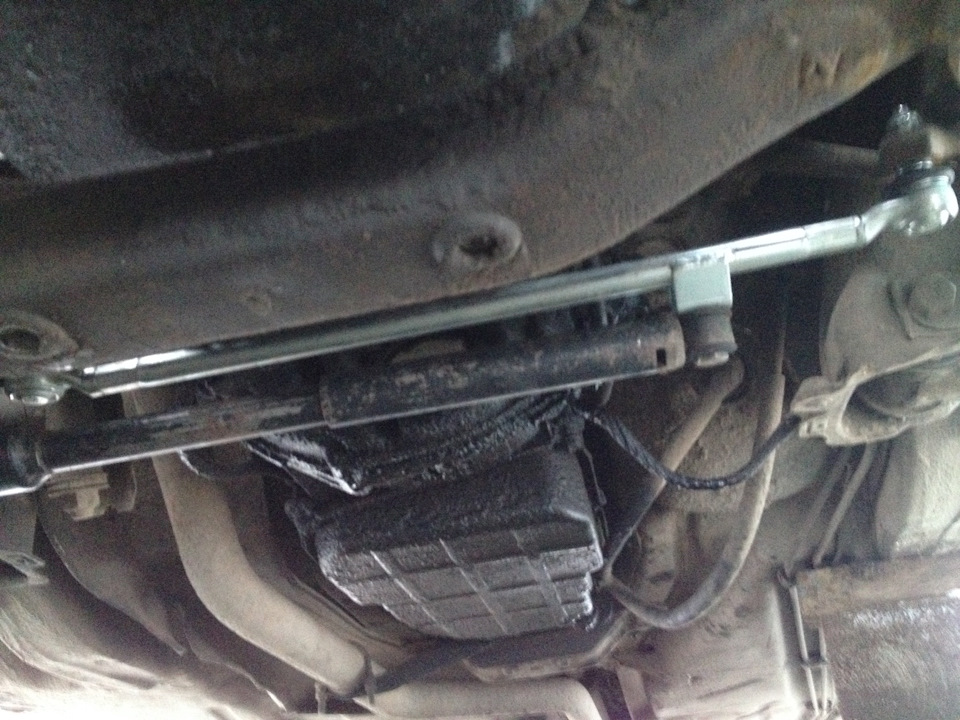

Подергал маятник — все отлично. Посмотрел центральную тягу — и вот оно. Огромный осевой люфт в наконечнике у рулевого редуктора.
Диагностика завершена, все собираем.

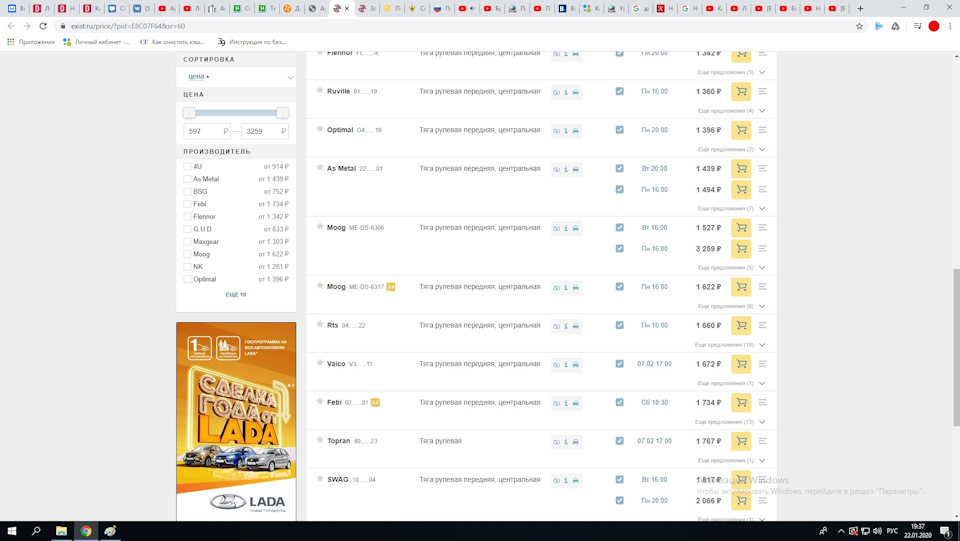

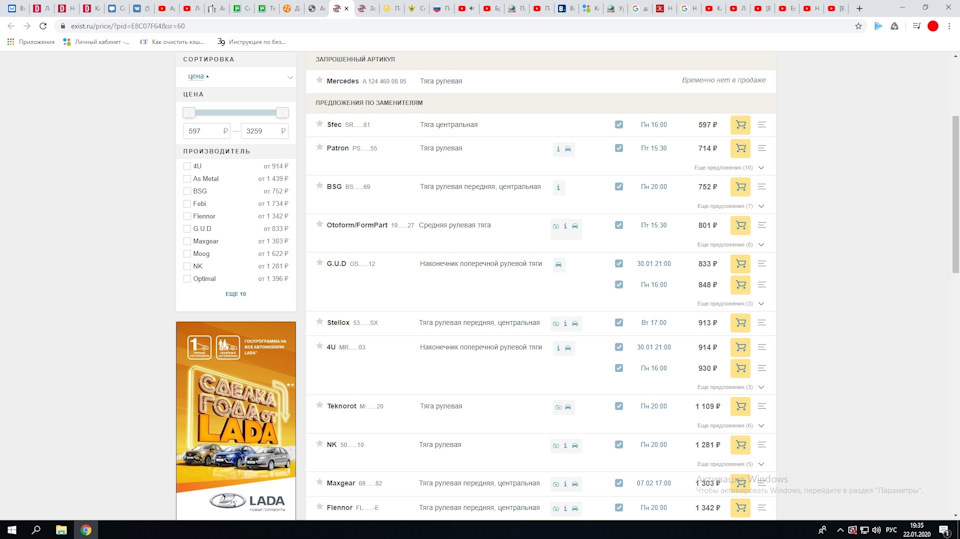

Теперь необходимо подобрать деталь в каталоге. К моему удивлению, среди заменителей оригинала в каталоге по моему VIN-номеру не оказалось ни TRW, ни Lemforder. Из того, что было, выбирал между Moog и Ruville. Отзывы были и хорошие и не очень как по одному, так и по второму производителю.Решил попробовать Ruville.
Итак, выжидаем пару дней и едем за заветной деталькой.

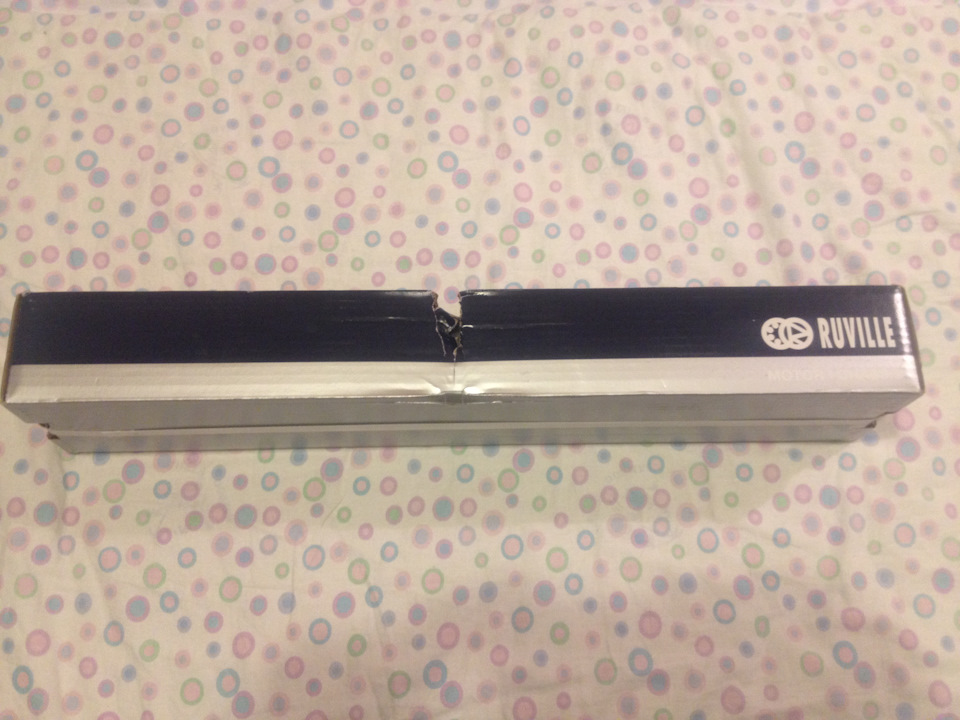

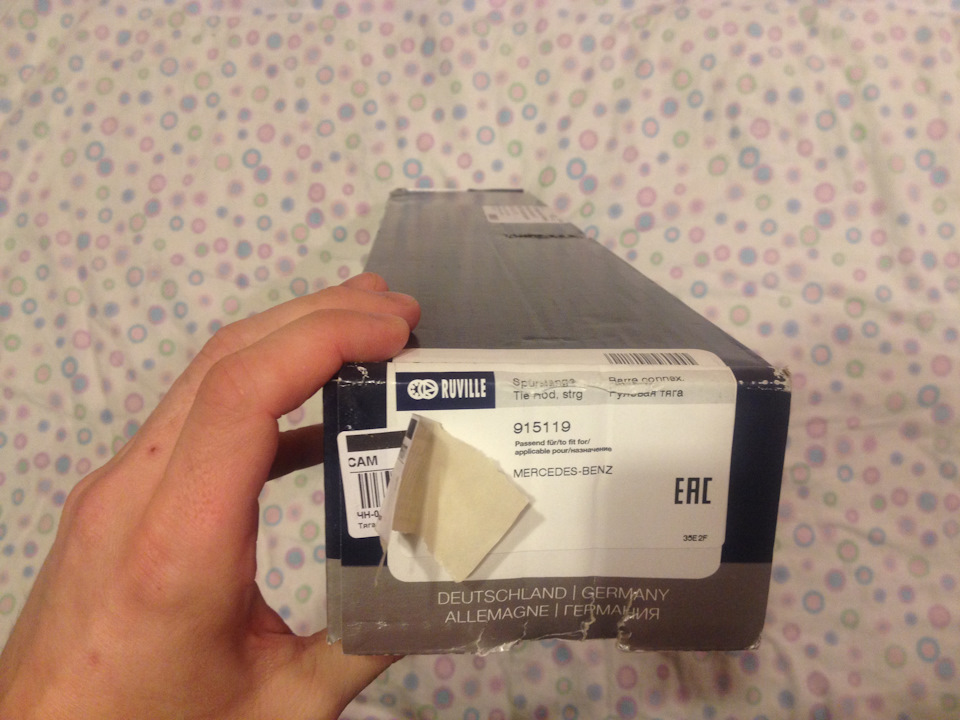

Тяга поставляется в картонной коробке.

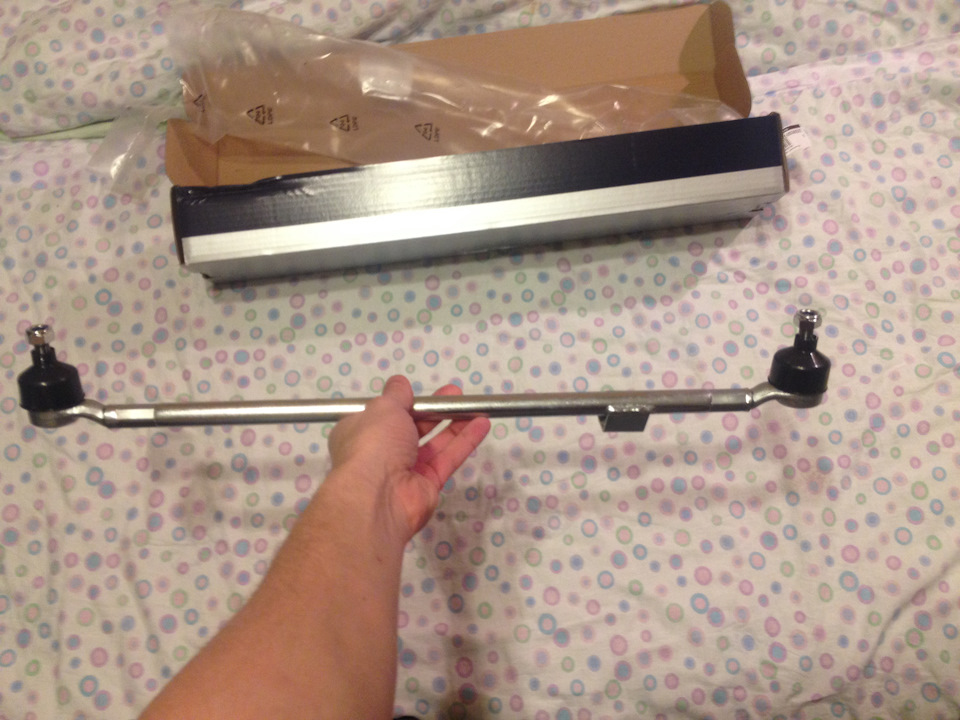

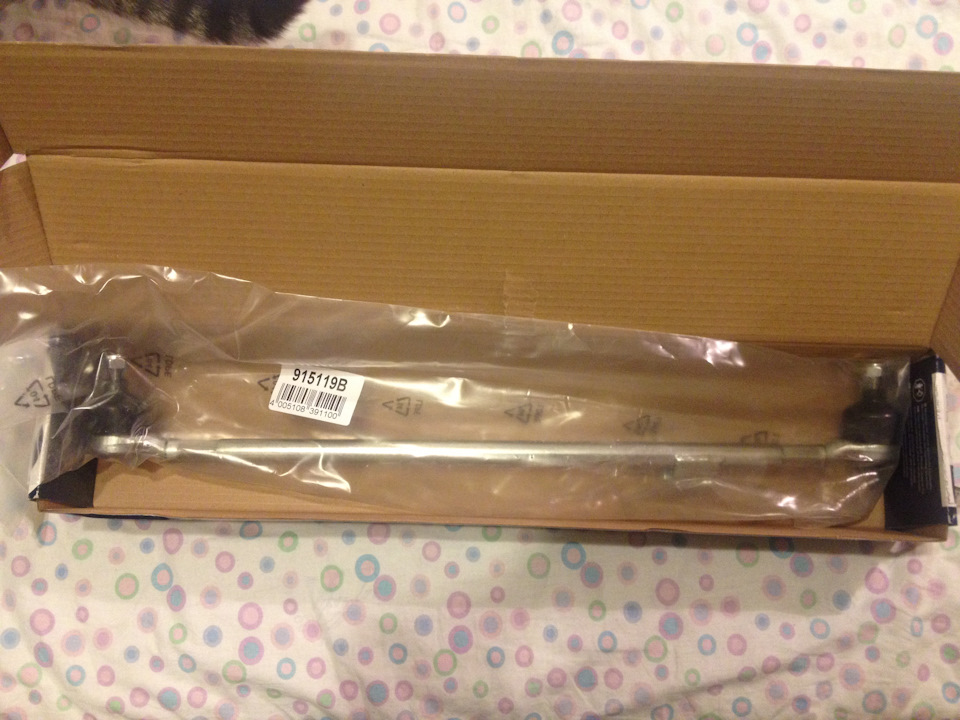

В коробке лежит непосредственно тяга, упакованная в полиэтилен.
Первое, что бросилось в глаза — тяга идёт неокрашенная. Интересно, как она будет справляться с агрессивной внешней средой. Посмотрим. Красить ее я не собираюсь.
На наконечники надеты защитные колпачки.
С нижней стороны обоих наконечников выбито клеймо производителя.
Что ж, на рулевую тягу налюбовались вдоволь, можно идти устанавливать.

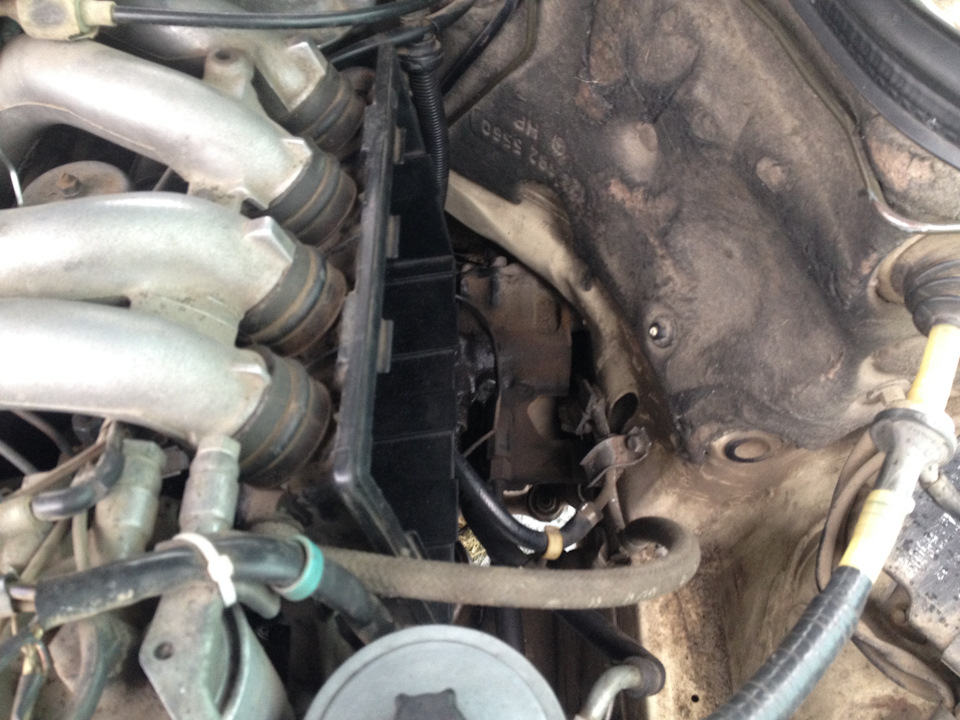

Прежде, чем установить новую центральную рулевую тягу, надо демонтировать старую. Для этого я поддомкратил левую сторону и снял переднее левое колесо. Правое трогать не стал. Гайки рулевых наконечников довольно просто откручиваются из-под капота. К гайке у маятника доступ замечательный изначально. Для удобного доступа к гайке наконечника к рулевому редуктору пришлось снять воздушный фильтр.

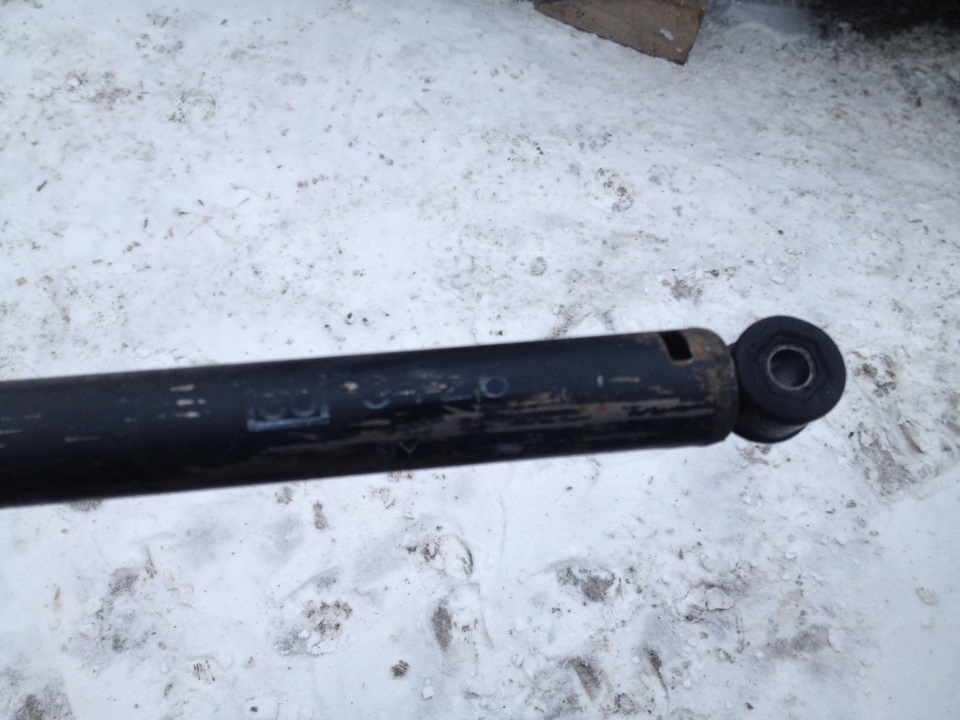

Откручиваем от тяги демпфер (крепится одним болтом, гайка приварена к тяге), отмываем. На демпфере обнаружил надпись Febi 01261, нанесенную краской и потертую от времению После мойки растворителем надпись и вовсе почти пропала.
Проверив демпфер на разжатие-сжатие я обнаружил значительное сопротивление при движении в обе стороны, отчего пришел к выводу, что демпфер полностью исправен.

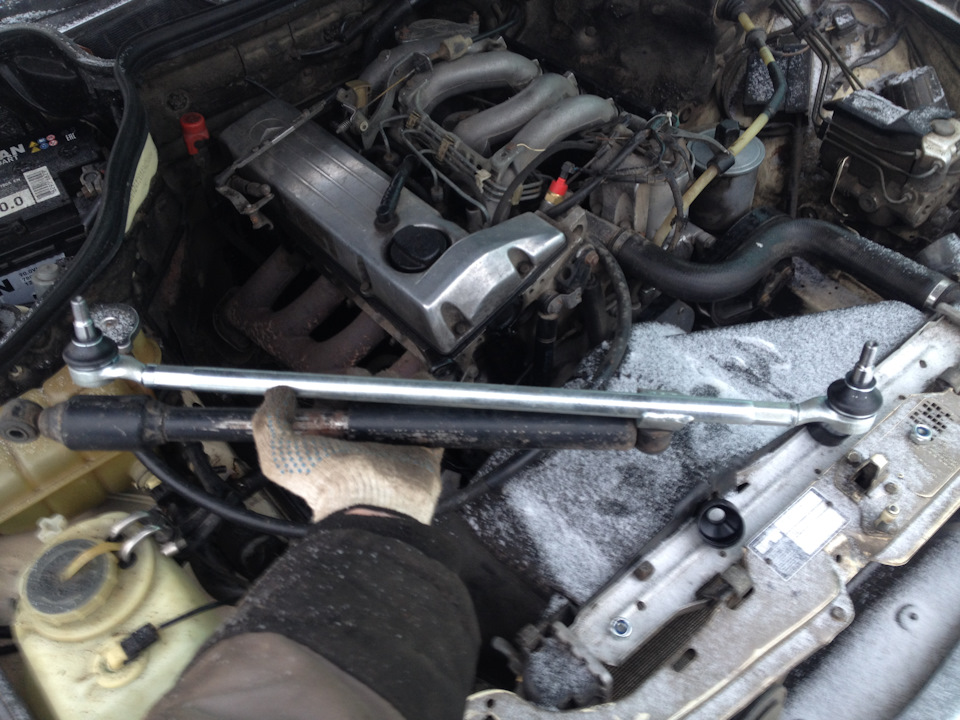

Новую рулевую тягу сопоставил со старой и без всяких дополнительных регулировок ее длина оказалась точно такой же. Прикрутил к ней демпфер. Тяга готова к установке.
Собираем в обратной последовательности. При затягивании гаек обнаружил прокручивание шарниров наконечников, отчего гайку было не затянуть. В резьбовой части наконечника углубления под шестигранник для контрения не было предусмотрено. Решил проблему поддомкрачиванием за нижнюю частьнаконечника. В таком положении шарнир наконечника отлично стопорился и проблем с протяжкой гаек больше не возникло.
На наконечниках снятой тяги нашел клеймо «Мерседес». Думаю, с завода она не менялась. Пыльники в замечательном состоянии, с выплавленными на них заводскими номерами и прекрасной эластичностью. Стопорные кольца на месте. Однако, смазки в люфтящем наконечнике не оказалось совсем.
Ставим колеса, снимаем с домкрата и едем проверять!
Конечно, после ликвидации такого люфта результат чувствуется сразу. Рулить мерседесом стало гораздо приятнее, добавилось немножечко остроты в управлении. Прокатился, протестировал, всё отлично.
После поездки вспомнил, что колесные болты нужно протянуть. Хорошо, что вспомнил, пойду протяну )))
Рулевая тяга Ruville 915119 — 1374 руб.
Mercedes-Benz E-class 1989, двигатель дизельный 2.0 л., 75 л. с., задний привод, автоматическая коробка передач — своими руками
Машины в продаже
Комментарии 29
в коробке рувилль тяга была рувилль или другой фирмы?
Да, рувилль, и клеймо их выбито на наконечниках. На самой тяге опознавательных знаков не было.
Для тяги A1244601205 бьется TRW JTY120. Не знаете, чем отличается A1244601205 от A1244600805?
Не знаю. Мне в каталоге тоже предлагал 1205, но с оговоркой, что начиная с идент. номера 1В и так далее. А у меня 1А и еще цифры, так что подошел 0805.
Честно говоря, возможно, разницы в них никакой и нет, но решил брать всё же то, что соответствует. Машина с нюансами — такси ведь. Например, некоторые сайлентблоки, в частности подушки подрамника, идут с другими каталожными номерами, нежели на гражданские авто. С пометкой Only for Taxi.
Из этих соображений и подумал, что, возможно, и в рулевом что-то такое особенное есть, таксишное. Может, длина несколько отличается…
Заглянул в мерсокнигу. Есть длинная и короткая тяги. 0805 длинная.
Спасибо, полезная информация. У меня как раз до мая 1989 (январь ’89).
Не знаю. Мне в каталоге тоже предлагал 1205, но с оговоркой, что начиная с идент. номера 1В и так далее. А у меня 1А и еще цифры, так что подошел 0805.
Честно говоря, возможно, разницы в них никакой и нет, но решил брать всё же то, что соответствует. Машина с нюансами — такси ведь. Например, некоторые сайлентблоки, в частности подушки подрамника, идут с другими каталожными номерами, нежели на гражданские авто. С пометкой Only for Taxi.
Из этих соображений и подумал, что, возможно, и в рулевом что-то такое особенное есть, таксишное. Может, длина несколько отличается…
типо… такси версия машины более загруженная и подушки подрамника идут усиленные?
Думаю, что да. Там и по каталогу разные номера и заменителей тоже ограниченное количество. Это только передние подушки. Задние такие же.
Смазка ШРУС — это для шарниров равно угловых скоростей — то есть, для гранат! А, в ступичные подшипники используют Литол. Литиевые смазки, они светлые… Или синие высокотемпературные… Честно, я не знаю, что будет со ступичным, после такого подарка ему, но, знаю, что чёрной кашки для гранат в нём быть не должно!
Если на экзисте не можешь найти дубликат какой-либо фирмы, это значит, что его просто нет на экзисте. Но, при этом он, скорее всего существует…
На упаковке смотрел: написано и для ступичных тоже. А номер я находил лемфордера, но его не производят. Смотрел не только в экзисте.
Смазка ШРУС — это для шарниров равно угловых скоростей — то есть, для гранат! А, в ступичные подшипники используют Литол. Литиевые смазки, они светлые… Или синие высокотемпературные… Честно, я не знаю, что будет со ступичным, после такого подарка ему, но, знаю, что чёрной кашки для гранат в нём быть не должно!
Если на экзисте не можешь найти дубликат какой-либо фирмы, это значит, что его просто нет на экзисте. Но, при этом он, скорее всего существует…
Диагностика рулевой рейки
Речь пойдёт о всех возможных причинах стуков (люфтов) в рулевом управлении с рулевым механизмом реечного типа. Такие механизмы встречаются сейчас на подавляющем большинстве легковых автомобилей. Очень много внимания уделяет народ рейке. Очень много всяких ощущений неисправностей принято на неё сваливать. А ведь рейка, по мнению большинства автопроизводителей, не подлежит ремонту (производители предлагают менять этот механизм в сборе, по всякому поводу).
Реечному рулевому механизму в автомобиле, и правда не просто выживать в наших дорожных условиях. Рейка не любит плохих дорог. Это и не удивительно: такой рулевой механизм получает жесткие удары от всех дорожных неровностей, по которым проезжает управляемое колесо. Раньше ещё были «верхние» рейки с длинными рулевыми тягами «усами», которые соединялись с сошками на стойках (а не на поворотных кулаках, как сейчас). Усы обычно имели резиновые демпферы, смягчающие удары, передаваемые к рейке от колеса…
Теперь же, рулевые тяги (короткие, прямые, с жесткими шаровыми шарнирами) передают все удары от колёс непосредственно на зубчатую рейку «рашпиль» рулевого механизма (который расположен обычно внизу между управляемыми колёсами). Поэтому, реечные рулевые механизмы живут в наших машинах не так долго, как хотелось бы. Их конечно «подтягивают», перебирают, реставрируют… Но это хлопотно, дорого и не очень надёжно.
Вижу что состояние рулевой рейки на конкретном автомобиле многим интересно и хочу рассказать тут, как диагностировать этот механизм прямо на автомобиле и какие неисправности вообще там могут быть.
В народе, с рулевой рейкой ассоциируют весь набор деталей (узлов и механизмов), входящих в реечное рулевое управление. Поэтому, диагносту надо идти по всей цепочке, от руля до управляемых колёс.
Течь ГУРа, закусывание и другие проблемы усилителей тут обсуждать не будем, будем говорить только про стуки-люфты в рулевом управлении.
Причины по порядку и как их диагностировать:
1) Рулевое колесо не закреплено на рулевом валу. Определяется покачиванием руля вокруг вертикальной или горизонтальной хорд баранки.
Ощущение – люфт со стуком. Причиной такого люфта может быть не затянутая гайка руля или разрушенная ступица рулевого колеса.
2) Радиальный люфт рулевого вала (люфт вала в рулевой колонке на подшипниках)
Определяется покачиванием руля вверх-вниз или вправо-влево
Такие же ощущения неисправностей могут быть при нарушении крепления рулевой колонки к кузову автомобиля.
3) Вращательный люфт руля в шарнирах рулевого вала
4) Вращательный люфт руля в шлицевых соединениях рулевого вала. Шлицевые соединения на рулевом валу бывают подвижные (регулировка вылета руля, шлицы между кузовом и рамой) и неподвижные (телескопический механизм складывания вала при ДТП, шлицевые соединения частей рулевого вала с болтовой стяжкой). Подвижные шлицевые соединения могут получить люфт из за выработки, а неподвижные могут быть плохо затянуты или как то там повреждены.
Вращательный люфт в рулевом валу (на крестовинах, демпферах, щлицевых соединениях.) определяется методом приложения обеих рук к концам проверяемых валов. Создавая руками вращательные движения в противоположных направлениях, на концах валов, мы пытаемся прочувствовать наличие люфта в соединениях этих валов (болтовые стяжки можно проверить на затяжку разумным моментом).
5) Радиальный (или продольный) люфт вала шестерни рейки в корпусе рейки (на подшипниках). Определяется попыткой раскачать рукой этот вал в корпусе рейки (обычно к этому валу есть доступ в салоне под ногами водителя). (такой люфт бывает только у сильно убитых реек))
6) Вращательный люфт в паре «шестерня-рейка». Обычно он вызван из износом зубьев рашпиля и шестерни. Бывает, что развальцован промежуток между двумя «средними» зубами рейки, а бывает что выработан целый ряд зубьев посередине рашпиля. Зубья шестерни рейки тоже бывают изношены.
Увеличенный зазор между шестерней и рашпилем бывает так же из за слабого прижима «упора» рейки. Упор осуществляет так же функцию позиционирования рашпиля в корпусе рейки (чтобы рашпиль не смещался вдоль оси шестерни). Поэтому, упор бывает нагружен в различных направлениях и может производить ряд лишних движений, сопровождаемых стуком механизма.
Слабое усилие прижима упора можно вычислить по тому что рашпиль, при этом, будет проворачиваться вокруг своей оси в рейке на какой то ощутимый угол (это особенно легко проверить, когда рулевые тяги закреплены не с торцов рейки, а сбоку – нужно взяться рукой за тяги-усы и попробовать провернуть рашпиль в корпусе рейки).
7) Люфт тела упора в корпусе рейки (цилиндрическое отверстие, где находится упор, в алюминиевом корпусе рейки разбивается, изнашиваются уплотнение упора, изнашивается само тело упора.). Это приводит к стукам при работе реечного рулевого механизма, так как упор сдвигается рашпилем в боковых направлениях и стучит в корпусе рейки.
Иногда удаётся компенсировать стуки вызванные неисправностями №6 и №7 (а иногда даже и №5)) с помощью подтяжки гайки упора. Подтягивать эту гайку нужно на снятой рейке. Конечно же, никто не будет снимать рейку для подтяжки гайки упора, но тогда нужно как то контролировать усилие проворачивания вала шестерни (или усилие перемещения рашпиля). Я делаю это на вывешенной управляемой оси. Запоминаю усилие проворачивания на руле (или усилие проворачивания, вокруг оси поворота, вывешенных колёс). Во время подтяжки гайки, постоянно контролирую усилие проворачивания рулевого механизма. При малейших признаках закусывания рейки (в любой точке контакта рашпиля с шестерней), подтяжку прекращаю.
8) Люфт в районе пластмассовой втулки рейки. Втулка является второй опорой рашпиля в корпусе рейки (у реечных механизмов с ГУР есть ещё третья опора рашпиля – поршень гидроцилиндра, поэтому в таких механизмах втулка рейки служит гораздо дольше). В районе втулки, в корпусе рейки, часто высыхает смазка, а не редко туда попадает влага и грязь. Поэтому, эта пластмассовая втулка часто бывает изношена (рашпиль болтается во втулке, а втулка болтается в корпусе рейки). Всё это ощутимо стучит на кочках при езде и при покачивании рулём тоже.
Люфт рашпиля во втулке можно вычислить так: выкрутить руль в такую сторону, чтобы рашпили максимально вышел в сторону втулки. Взяться за рашпиль рукой с ямы или из под капота и попробовать раскачивать рашпиль в корпусе рейки перпендикулярно оси рашпиля.
Эту неисправность, в большинстве случаев, можно устранить заменой пластиковой втулки на более плотную.
9) Люфт в шарнире рулевой тяги (люфт «яблока» рулевой тяги)
Или люфт из за выработки резиновых сайлентблоков рулевых тяг «гранаток»
Выявляются такие люфты так: один человек раскачивает руль в салоне частыми короткими рывками вправо-влево, а другой ощупывает руками шарниры на люфт. Шаровый шарнир-яблоко обычно скрыт под пыльником рейки («гофрой») гофры бывают жесткие термопластовые, а бывают мягкие резиновые. Надо постараться продавить гофру пальцами до контакта пальцев с шаром шарнира (яблоком), тогда будет чётко определён люфт в этом шарнире (при покачивании рулём).
Если гофра слишком жесткая, то люфт в шаровом шарнире рулевой тяги можно заметить покачивая в стороны вывешенное управляемое колесо (колесо будет иметь свободный ход вокруг оси поворота).
Сайлентблоки рулевых тяг-грантаки ничем не прикрыты и и люфт в них легко ощутить руками (когда кто то качает руль в салоне).
10) Люфты шаровых пальцев рулевых наконечников. Лучше всего, эти люфты ощущаются, когда авто стоит на колёсах, помощник качает рулём «вправо-влево», а диагност прощупывает шарниры пальцами на наличие люфта корпуса шарнира относительно шарового пальца. Во время этого теста, можно так же вдавливать корпус шарнира на палец, наблюдая возможное появление люфта (неисправным считается шарнир, который имеет люфт в направлении — вдоль тела рулевой тяги).
