Как правильно вязать фундаментную плиту
Грамотное армирование монолитной ж/б плиты
Армирование монолитной плиты — это сложная и ответственная задача. Конструктивный элемент воспринимает серьезные изгибающие нагрузки, с которыми бетону не справится. По этой причине при заливке монтируют арматурные каркасы, которые усиливают плиту и не дают ей разрушаться под нагрузкой.
Как правильно армировать конструкцию? При выполнении задачи нужно соблюдать несколько правил. При строительстве частного дома обычно не разрабатывают подробный рабочий проект и не делают сложных расчетов. Из-за небольших нагрузок считаю, что достаточно соблюсти минимальные требования, которые представлены в нормативных документах. Также опытные строители могут заложить арматуру по примеру уже сделанных объектов.
Плита в здании может быть двух типов:
В общем случае армирование плиты перекрытия и фундаментной не имеет критических отличий. Но важно знать, что в первом случае потребуются стержни большего диаметра. Это вызвано тем, что под элементом фундамента есть упругое основание — земля, которое берет на себя часть нагрузок. А вот схема армирования плиты перекрытия не предполагает дополнительного усиления.

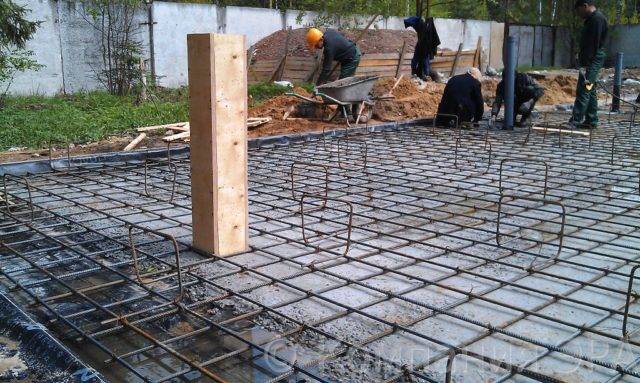

Армирование фундаментной плиты
Арматура в фундамент в этом случае укладывается неравномерно. Необходимо усилить конструкцию в местах наибольшего продавливания. Если толщина элемента не превышает 150 мм, то армирование для монолитной плиты фундамента выполняется одной сеткой. Такое бывает при строительстве небольших сооружений. Также тонкие плиты используются под крыльца.
Для жилого дома толщина фундамента обычно составляет 200—300 мм. Точное значение зависит от характеристик грунта и массы здания. В этом случае арматурные сетки укладываются в два слоя друг над другом. При монтаже каркасов необходимо соблюдать защитный слой бетона. Он позволяет предотвратить коррозию металла. При возведении фундаментов величина защитного слоя принимается равной 40 мм.
Диаметр армирования
Перед тем как вязать арматуру для фундамента, потребуется подобрать ее сечение. Рабочий стержни в плите располагаются перпендикулярно в обоих направлениях. Для соединения верхнего и нижнего ряда используют вертикальные хомуты. Общее сечение всех прутов в одном направлении должно составлять не менее 0,3% от площади сечения плиты в этом же направлении.
Если сторона фундамента не превышает 3 м, то минимально допустимый диаметр рабочих прутов назначается равным 10 мм. Во всех остальных случаях он составляет 12 мм. Максимально допустимое сечение — 40 мм. На практике чаще всего используют стержни от 12 до 16 мм.
Перед закупкой материалов рекомендуется посчитать массу необходимой арматуры для каждого диаметра. К полученному значению прибавляют примерно 5 % на неучтенные расходы.
Укладка металла по основной ширине
Схемы армирования монолитной плиты фундамента по основной ширине предполагают постоянные размеры ячейки. Шаг прутьев принимается одинаковым независимо от расположения в плите и направления. Обычно он находится в пределах 200—400 мм. Чем тяжелее здание, тем чаще армируют монолитную плиту. Для кирпичного дома рекомендуется назначать расстояние 200 мм, для деревянного или каркасного можно взять большее значение шага. При этом важно помнить, что расстояние между параллельными прутами не может превышать толщину фундамента более чем в полтора раза.
Обычно и для верхнего, и для нижнего армирования используют одинаковые элементы. Но если есть необходимость уложить пруты разного диаметра, то те, которые имеют большее сечение укладывают снизу. Такое армирование плиты фундамента позволяет усилить конструкцию в нижней части. Именно там возникают наибольшие изгибающие силы.
Основные армирующие элементы
С торцов вязка арматуры для фундамента предполагает укладку П-образных стержней. Они необходимы для того, чтобы связать в одну систему верхнюю и нижнюю часть армирования. Также они предотвращают разрушение конструкции из-за крутящих моментов.
Зоны продавливания
Связанный каркас должен учитывать места, в которых изгиб ощущается больше всего. В жилом доме зонами продавливания будут участки, в которых опираются стены. Укладка металла в этой области осуществляется с меньшим шагом. Это значит, что потребуется больше прутов.
Например, если для основной ширины фундамента использован шаг 200 мм, то для зон продавливания рекомендуется уменьшить это значение до 100 мм.
При необходимости каркас плиты можно связать с каркасом монолитной стены подвала. Для этого на этапе возведения фундамента предусматривают выпуски металлических стержней.
Армирование монолитной плиты перекрытия
Расчет арматуры для плиты перекрытия в частном строительстве выполняется редко. Это достаточно сложная процедура, выполнить которую сможет не каждый инженер. Чтобы заармировать плиту перекрытия, нужно учесть ее конструкцию. Она бывает следующих типов:
Последний вариант рекомендуется при выполнении работ самостоятельно. В этом случае нет необходимости устанавливать опалубку. Кроме того, за счет использования металлического листа повышается несущая способность конструкции. Самая низкая вероятность ошибок достигается при изготовлении перекрытия по профлисту. Стоит отметить, что оно является одним из вариантов ребристой плиты.
Перекрытие с ребрами залить непрофессионалу может быть проблематично. Но такой вариант позволяет существенно сократить расход бетона. Конструкция в этом случае подразумевает наличие усиленных ребер и участков между ними.
(function(w, d, n, s, t) <
w[n] = w[n] || [];
w[n].push(function() <
Ya.Context.AdvManager.render( <
blockId: «R-A-510923-1»,
renderTo: «yandex_rtb_R-A-510923-1»,
async: true
>);
>);
t = d.getElementsByTagName(«script»)[0];
s = d.createElement(«script»);
s.type = «text/javascript»;
s.src = «//an.yandex.ru/system/context.js»;
s.async = true;
t.parentNode.insertBefore(s, t);
>)(this, this.document, «yandexContextAsyncCallbacks»);
Еще одни вариант — изготовит сплошную плиту перекрытия. В этом случае армирование и технология похожи на процесс изготовления плитного фундамента. Основное отличие — класс используемого бетона. Для монолитного перекрытия он не может быть ниже В25.
Стоит рассмотреть несколько вариантов армирования.
Перекрытие по профлисту
В этом случае рекомендуется взять профилированный лист марки Н-60 или Н-75. Они обладают хорошей несущей способностью. Материал монтируется так, чтобы при заливке образовались ребра, обращенные вниз. Далее проектируется монолитная плита перекрытия, армирование состоит из двух частей:
Армирование плиты перекрытия по профлисту
Наиболее распространенный вариант, когда в ребрах устанавливают по одному стержню диаметром 12 или 14 мм. Для монтажа прутов подойдут инвентарные пластиковые фиксаторы. Если нужно перекрыть большой пролет, в ребро может устанавливаться каркас из двух стержней, которые связаны между собой вертикальным хомутом.
В верхней части плиты обычно укладывается противоусадочная сетка. Для ее изготовления используют элементы диаметром 5 мм. Размеры ячейки принимаются 100х100 мм.
Сплошная плита
Толщина перекрытия чаще всего принимается равной 200 мм. Армирующий каркас в этом случае включает в себя две сетки, расположенные друг над другом. Такие сетки нужно связать из стержней диаметром 10 мм. В середине пролета устанавливают дополнительные пруты усиливающей арматуры в нижней части. Длина такого элемента назначается 400 мм или более. Шаг дополнительных прутов принимают таким же, как шаг основных.
В местах опирания нужно тоже предусмотреть дополнительное армирование. Но располагают его в верхней части. Также по торцам плиты нужны П-образные хомуты, такие же как в фундаментной плите.
Пример армирования плиты перекрытия
Расчет армирования плиты перекрытия по весу для каждого диаметра стоит выполнить до закупки материала. Это позволит избежать перерасхода средств. К полученной цифре прибавляют запас на неучтенные расходы, примерно 5%.
Вязка арматуры монолитной плиты
Для соединения элементов каркаса между собой пользуются двумя способами: сварка и связывание. Лучше вязать арматуру для монолитной плиты, поскольку сварка в условиях строительной площадки может привести к ослаблению конструкции.
Для выполнения работ используют отожженную проволоку, диаметром от 1 до 1,4 мм. Длину заготовок обычно принимают равной 20 см. Существует два типа инструмента для вязания каркасов:
Второй вариант существенно ускорят процесс, снижает трудоемкость. Но для возведения дома своими руками большую популярность получил крючок. Для выполнения задачи рекомендуется заранее подготовить специальный шаблон по типу верстака. В качестве заготовки используют деревянную доску шириной от 30 до 50 мм и длинной до 3 м. На ней делают отверстия и углубления, которые соответствуют необходимому расположению арматурных прутов.
Как правильно вязать арматуру для монолитной плиты?
Монолитные плиты, имеющие необходимую прочность, положительно зарекомендовали себя в качестве надежной фундаментной основы для различных строений. Технология изготовления разрешает использовать арматуру разных марок. Эксплуатационные характеристики фундамента зависят от толщины плитного основания и надежности силового каркаса. Арматурная сетка для плиты – ответственная конструкция, для которой используется стальной прут диаметром 10-14 мм и отожженная проволока. Для обеспечения долговечности основания важно понимать, как правильно вязать арматурную решетку.
Как правильно вязать арматуру для монолитной плиты – общие сведения
Существует принципиальная разница между плитами бетонными и железобетонными, используемыми в строительной сфере. Последние способны воспринимать значительные нагрузки за счет усиления бетонного массива с помощью арматурной решетки.
Плитный фундамент – важный элемент здания, состоящий из следующих составных частей:
Надежность и долговечность фундаментной основы определяется качеством изготовления плиты, верхней части которой приходится воспринимать вес строения, а нижней – компенсировать реакцию почвы.
Для монолитной плиты вязка арматуры гораздо проще, чем для ленточного фундамента
Расположенная внутри бетонного массива силовая решетка из стальной арматуры выполняет ряд серьезных задач:
Цельная плита представляет собой плавающий фундамент, обеспечивающий целостность строения при подвижках грунта. Конструкция обеспечивает устойчивость зданий на проблемных почвах при условии правильной вязки элементов арматурной решетки и использовании качественного бетона.При выполнении вязальных работ следует руководствоваться требованиями государственного стандарта, а также строительных норм и правил, регламентирующих особенности вязки.
Остановимся более детально на требованиях, предъявляемых к арматурной решетке и нюансах вязки:
Отвечая на вопрос об особенностях правильной вязки арматурных элементов, предназначенных для усиления монолитного фундамента, специалисты рекомендуют использовать следующие методы вязки:
Выбор инструмента для вязания осуществляется индивидуально в зависимости от объема выполняемых работ:
При выполнении работ следует соблюдать ряд правил:
Технология изготовление решеток способом связывания превосходит метод сварки арматуры, при котором возникает локальный перегрев и значительно снижается прочность.
Выбор арматурных стержней необходимой марки и диаметра
Начинающие застройщики не всегда имеют правильное представление, какая арматура нужна для монолитной плиты. Планируя выполнить сборку арматурной решетки, следует ознакомиться с требованиями государственного стандарта.
Он классифицирует арматурные стержни следующим образом:
Для обеспечения надежной фиксации стержней следует применять арматуру с рифлениями. Диаметр арматурных прутков в поперечном сечении выбирается в интервале от 1 до 1,4 см в соответствии с предварительно разработанным эскизом.Чертеж арматурной решетки и все необходимые расчеты следует поручить специалистам, которые учтут все нагрузки на плиту и предусмотрят усиление проблемных участков с учетом процента армирования для конкретной марки бетона.
Для армирования применяют ребристую арматуру диаметром 12-16 мм, что обеспечивает лучшее сцепление
Как связать арматуру для монолитной плиты с соблюдением технологии
В зависимости от применяемого метода вязания изменяется последовательность действий по вязке элементов каркаса. Рассмотрим порядок операций при выполнении вязки вручную.
Он предусматривает следующие действия:
При ручном выполнении работ важно контролировать силу затяжки. Повышенные усилия при работе с инструментом ведут к обрыву проволоки.
Выполнение вязальных операций с помощью реверсивного приспособления предусматривает другой алгоритм:
При использовании автоматического пистолета для вязки отпадает необходимость в нарезке проволочных заготовок. Находящаяся на рабочем барабане проволока подается автоматически, что позволяет выполнять вязальные работы ускоренными темпами.
Вязка считается самым хорошим методом соединения прутов
Подготовка к вязке стержней для фундамента типа монолитная плита
Готовясь своими руками осуществить вязку арматурных стержней, следует выполнить подготовительные мероприятия:
До начала работ следует разработать чертеж или рабочий эскиз арматурного каркаса.

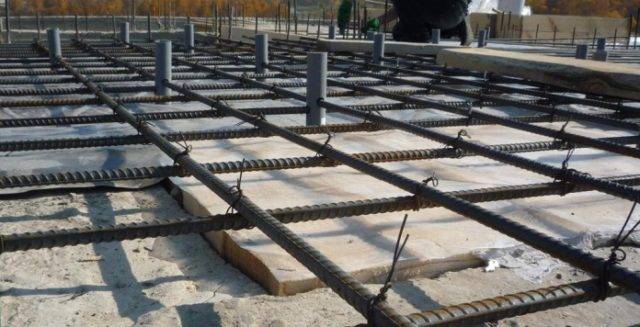

Каким способом укладывается арматурная сетка для плиты
При укладке арматуры важно обеспечить постоянное расстояние от арматурной решетки до бетонной поверхности, равное 3-5 см. Это позволит предотвратить коррозионное разрушение арматурного каркаса при капиллярном попадании влаги. Для обеспечения гарантированной толщины защитного слоя применяют специальные фиксирующие элементы, изготовленные из пластмассы или металлические подставки.
В местах пересечения прутьев и проводят обвязку
Порядок действий по укладке арматуры:
При недостаточной длине арматурных прутков выполняйте стыковку стержней с перехлестом, величина которого в 40 раз превышает диаметр их сечения. Так для арматурных прутков диаметром 10 мм величина перехлеста будет составлять 40х10 мм= 400 мм.
Технология вязки арматуры для плитного основания
При самостоятельном выполнении работ по сборке арматурной решетки у начинающих застройщиков часто возникает вопрос, как вязать арматуру для монолитной плиты.Технология сборки арматурной решетки для фундаментного основания монолитного типа несложная.
Общий порядок действий предусматривает выполнение следующих операций:
При выполнении работ следует обратить внимание на ряд моментов:
В зависимости от общего количества участков стыковки прутков определяется метод выполнения работ.
Как вяжут арматуру – особенности процесса и инструмент
Независимо от метода вязки и применяемого инструмента, процесс фиксации стержней предусматривает:
Варианты инструмента для ручной затяжки следующие:
Ускорить выполнение работ позволит полуавтоматический и автоматический инструмент:
При выполнении работ любым видом инструмента важно контролировать усилие затяжки.
Как заливается раствором бетонная плита
При выполнении работ по бетонированию плиты следует обращать внимание на ряд факторов:
Для нормального протекания процесса гидратации следует поддерживать в бетоне постоянную влажность. Для этого поверхность накрывают полиэтиленом и периодически увлажняют водой. После застывания выполняют демонтаж опалубки.
Подводим итоги
Прочностные характеристики фундаментной плиты зависят от качества сборки арматурного каркаса и правильного бетонирования. При самостоятельном выполнении работ следует разобраться, как связать арматуру для монолитной плиты. Важно использовать качественные материалы и определиться с методом вязки. Консультация профессионалов поможет избежать ошибок.
Как вязать арматуру для монолитной плиты?
Как правильно вязать арматуру для монолитной плиты – общие сведения
Плитный фундамент – важный элемент здания, состоящий из следующих составных частей:
Надежность и долговечность фундаментной основы определяется качеством изготовления плиты, верхней части которой приходится воспринимать вес строения, а нижней – компенсировать реакцию почвы.
Для монолитной плиты вязка арматуры гораздо проще, чем для ленточного фундамента
Расположенная внутри бетонного массива силовая решетка из стальной арматуры выполняет ряд серьезных задач:
Цельная плита представляет собой плавающий фундамент, обеспечивающий целостность строения при подвижках грунта. Конструкция обеспечивает устойчивость зданий на проблемных почвах при условии правильной вязки элементов арматурной решетки и использовании качественного бетона.При выполнении вязальных работ следует руководствоваться требованиями государственного стандарта, а также строительных норм и правил, регламентирующих особенности вязки.
Остановимся более детально на требованиях, предъявляемых к арматурной решетке и нюансах вязки:
Отвечая на вопрос об особенностях правильной вязки арматурных элементов, предназначенных для усиления монолитного фундамента, специалисты рекомендуют использовать следующие методы вязки:
Вязка арматуры начинается с покупки металла, количество которого сначала необходимо вычислить с минимально возможным запасом
Выбор инструмента для вязания осуществляется индивидуально в зависимости от объема выполняемых работ:
При выполнении работ следует соблюдать ряд правил:
По подбетонке прокладывается и вяжется сама арматура, которая потом соединяется в общий каркас
Как осуществляется армирование ростверка и столбов?
Что касается схемы расположения прутьев арматуры, в таких случаях необходимо обращать внимание непосредственно на части фундамента:
Как должна быть расположена арматура в углах ростверка?
Арматура столбчатых фундаментов должна выполняться по четко указанной схеме. Что касается углов – загибание прутов должно быть не менее 0,4 мм.
Далеко не всегда можно осуществлять сварку – существуют такие марки стали, которые обычными электродами не варятся, поскольку существует риск перегрева прутьев, ослабление швов и т.д.
Как армируется подошва столбчатого фундамента?
Как армируется подошва столбчатого фундамента?При выборе армирующего материала в любом случае необходимо учитывать, с какой целью будет использоваться бетон. Например, для того, чтобы усилить подошву столба используют особые сетки.
Были произведены расчеты, благодаря которым удалось установить, что, если нагрузка планируется небольшая – в таком случае будет достаточно арматурной сетки, которая имеет диаметр порядка 5-6 мм. Тем не менее, в строительных нормативах недопустимо использовать каркас, который будет иметь диаметр менее 12 мм. Поэтому, если нужно выполнить все работы согласно нормам, в таком случае специалисты рекомендуют под постройку с небольшим весом арматурную сетку с диаметром 12 мм, а также ячейкой 200 х 200 мм.
Как выполняется армирование ростверка?
Перед выполнением работ фундамента чертежи должны быть внимательно изучены – вне зависимости от того, кто будет заниматься строительством: специалист или новичок.
Чтобы каркас был пространственным, горизонтальные сетки нужно соединить между собой – используя вертикальные отрезки. Длину подбирать самую маленькую – иначе существует вероятность, что каркас утратит устойчивость, при этом его прочность может значительно снизиться.
Ленточный ростверк армируется так же, как и плитный. Но здесь нужно учитывать, что условия установки будут отличаться – если нужно монтировать ленту, то движения специалиста будут ограничены размерами опалубки. Но в любом случае – оба раза связывание каркаса нужно осуществлять в опалубке.
Самые распространенные ошибки, которые допускать при выполнении работ нельзя:
Если вы не уверены в том, что все работы сможете корректно выполнить самостоятельно – лучше воспользоваться помощью специалистов, поскольку армирование столбчатого фундамента является важной задачей, которую нужно выполнить идеально
Технология армирования: порядок выполнения и особенности этапов
Каркас под будущий фундамент рассчитывается и монтируется на основе размеров траншеи, из рабочей арматуры и вспомогательной проволоки. Его параметры рассчитываются заранее, с учетом ожидаемой нагрузки; собирать конструкцию удобно на длинном верстаке. Установка арматуры проходит поэтапно:
Собираются вертикальные элементы (хомуты). Вертикальное расположение прутьев проверяется с помощью отвеса.
Монтируется нижний горизонтальный пояс. Нижний пояс работает на прогиб фундамента вниз. Он крепится вязальной проволокой к вертикальным хомутам.
Монтируется верхний горизонтальный пояс. Его задача — сопротивляться выгибу фундаментной ленты вверх.
Монтируются угловые элементы
Им надо уделить особое внимание, поскольку они связывают стороны фундамента. Дополнительная жесткость обеспечивается дополнительными вертикальными стойками, которые закладываются вдвое чаще
Готовится опалубка под фундамент.
Монтаж линейного фрагмента армирующего каркаса
Проводится укладка подготовленного армирующего каркаса. В процессе укладки между прутьями арматуры прокладывают трубы (через них впоследствии будут проложены системы инженерных коммуникаций и вентиляция).
Заливается бетон. Заливку выполняют в несколько приемов, с разравниванием каждого слоя (вручную или виброплатформой). Такая технология обеспечивает равномерное распределение бетонной смеси.
Проводится гидроизоляция фундамента. После высыхания бетона, ленту фундамента покрывают битумной мастикой или рубероидом
Такая операция является важной мерой для сохранения фундамента
Если каркас собирается в траншее, в грунт, с соблюдением расчетных расстояний, сначала вбиваются прутья. На них закрепляют поперечные перемычки, нижний и верхний арматурный пояс.
Что такое зоны продавливания и их влияние на армирование
Схема для расчета на продавливание плиты с равномерно распределенной поперечной арматурой
В местах, где на фундамент влияет основная нагрузка от несущих конструкций здания, возникает дополнительное напряжение. Оно влияет не только на распределение бетона, но и на степень его амортизации. Чтобы нейтрализовать влияние массы несущих конструкций, в местах соединения несущих стен и основания используется сплошной ряд армирования.
Если арматура в центре плиты имеет шаг 200 мм, то в зоне продавливания шаг будет уже 100 мм и даже меньше. В расчетах и будущей схеме армирования плиты будет указано максимально допустимое расстояние между вертикальными арматурными звеньями.
Оптимальным решением в таких случаях будет:
На данный момент, в соответствии с ГОСТ 5781-82, существуют следующие типы стальных арматур:
Выбор арматуры для монолитного фундамента зависит от множества факторов.
Каким способом укладывается арматурная сетка для плиты
При укладке арматуры важно обеспечить постоянное расстояние от арматурной решетки до бетонной поверхности, равное 3-5 см. Это позволит предотвратить коррозионное разрушение арматурного каркаса при капиллярном попадании влаги
Для обеспечения гарантированной толщины защитного слоя применяют специальные фиксирующие элементы, изготовленные из пластмассы или металлические подставки.
В местах пересечения прутьев и проводят обвязку
Порядок действий по укладке арматуры:
При недостаточной длине арматурных прутков выполняйте стыковку стержней с перехлестом, величина которого в 40 раз превышает диаметр их сечения. Так для арматурных прутков диаметром 10 мм величина перехлеста будет составлять 40х10 мм= 400 мм.
Как правильно вязать арматуру для ленточного фундамента
С точки зрения важности, укладка и вязка каркаса никак не менее ответственный этап, что и расчет. Прежде всего нужно понять, для чего все эти хлопоты по предварительному сбору каркаса
Задача тут стоит расположить в пространстве все металлические элементы и зафиксировать до заливки бетоном. И удержать на месте во время заливки. Не нарушая при этом прочностных характеристик самой арматуры – вот почему арматуру вяжут, а не сваривают.

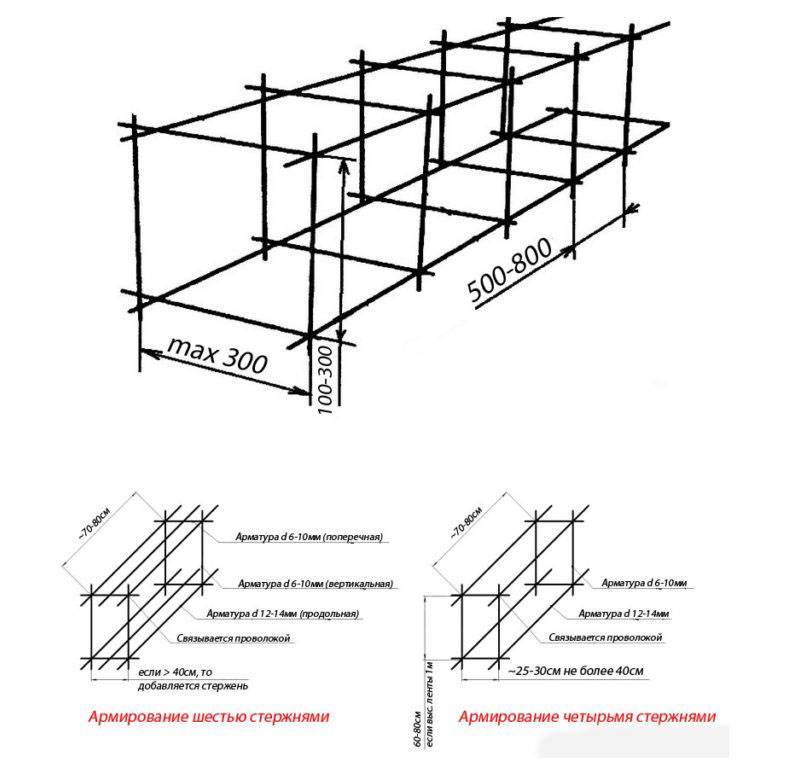

Фото: Схема вязки арматуры для ленточного фундамента
Термическая обработка ослабляет отдельные участки по краям соединения и на разрыв они становятся менее прочными. Хотя в сейсмических районах сварку все же применяют. Но соединяют только вертикальные и продольные связи. А поперечные все равно вяжут. Правда, как уже говорилось, в этом случае стоит применять особую марку арматуры. Той, в маркировке которой есть буква С.
Сначала в траншее устанавливают опалубку. Иногда в качестве нижнего ограничителя использует стенки траншеи, но это не всегда удобно и возможно. Поэтому лучше все же работать с полноразмерной опалубкой.
На опалубку пускают любые доступные материалы: доски, листы РСП, металл
Важно, чтобы все элементы конструкции стыковались с щелями не более 3 мм. В противном случае возможно образование раковин
Лучше, когда схема армирования ленточного фундамента нарисована заранее – легче будет ориентироваться при закладке арматуры внутрь опалубки. Если опалубка выходит высокая, то желательно проектировать ее шириной 50 см или более, даже если требуются в теории менее массивные конструкции – просто чтобы можно было работать внутри нее и нормально соединять элементы.
Вяжут в местах пересечения любых элементов конструкции и там, где они соединяются, наращиваются. Вязки при этом идут не реже чем через 25 см, а взаимный перехлест прутьев должен быть в пределах 25 – 50 диаметров. То есть при толщине 10 мм нахлест должен составлять от 25 до 50 см. На углах частота хомутов удваивается.
Нельзя в углах просто соединять нахлестом продольные прутья и связывать их. Для крепления углов нужно использовать Г-образные или П-образные (при Т-образном примыкании стен) гнутые элементы. При этом нахлест арматуры при вязке минимум 50 диаметров. В углах увеличивают количество и поперечных элементов, пуская их с шагом 0,4 высоты элемента, но не реже чем через 25 см.

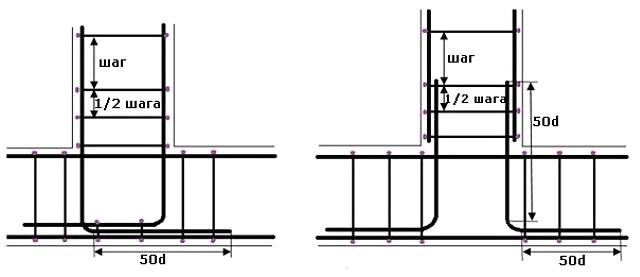

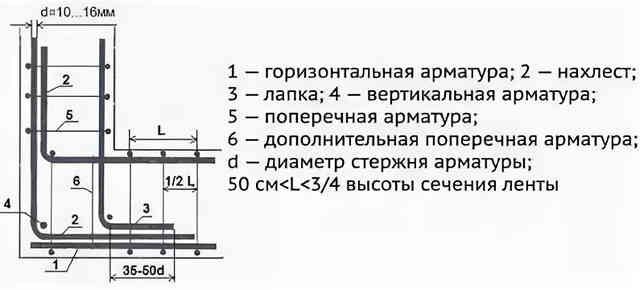

Вязка арматуры на углах
Технически это выглядит примерно так. На дно траншеи засыпают песок толщиной примерно 15 см, проливают его. Затем монтируют опалубку и заливают первый слой бетона примерно в 5 см. Чтобы выровнять основание. Потом монтируют опалубку.
Продольные связи должны проходить не ближе чем в 5 см от стен опалубки. В противном случае они заржавеют. Чтобы арматурный пояс не соприкасался с низом формы, под него подкладывают небольшие камни или кирпичи, которые потом останутся в заливке. Но можно поступить иначе. На месте поперечных арматурин по всему нижнему поясу сверлятся в опалубке отверстия, равные диаметру арматуры или чуть больше. В которые затем вставляют прутья арматуры, отрезанные с небольшим запасом. Получаются как бы небольшие кронштейны, на которые потом и опираются продольные элементы, а уж к ним прикручиваются и вертикальные.

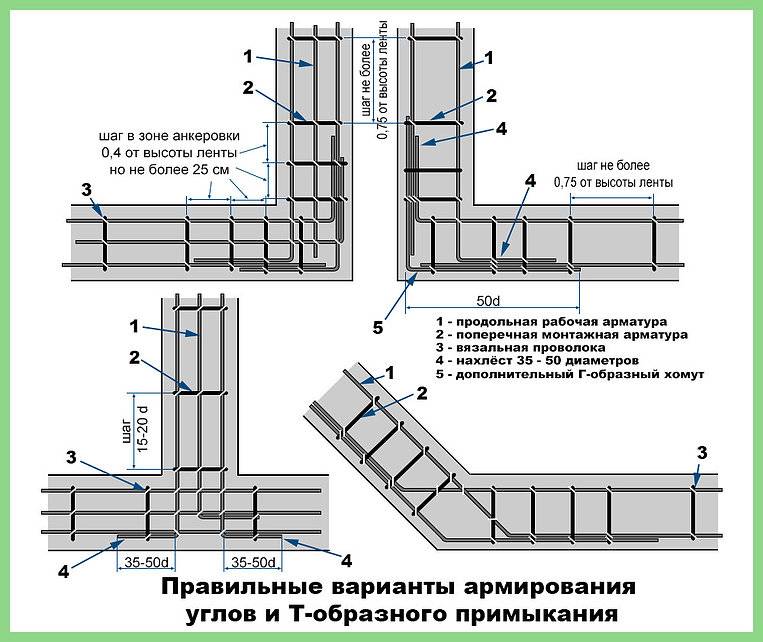

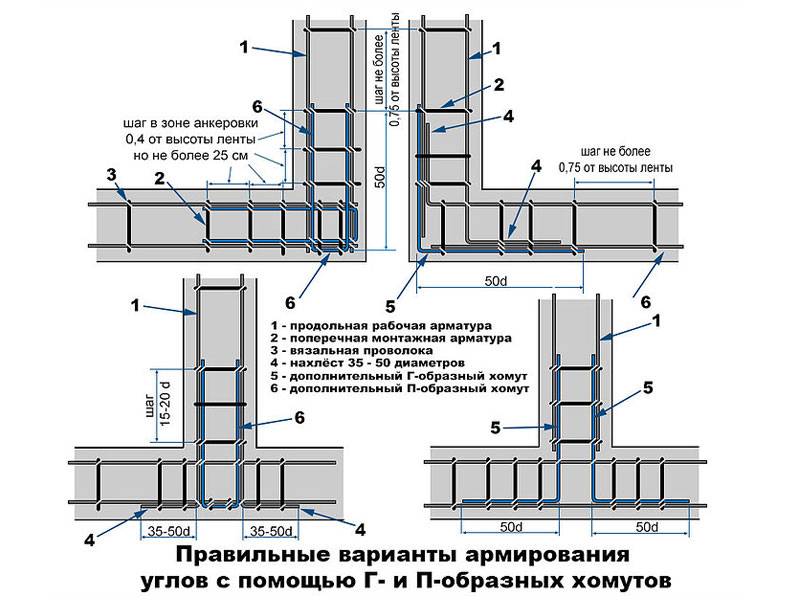

Схема вязки на углах
Арматуру монтируют поясами. Лучше прямо в опалубке. Крутить все это снаружи, а потом переносить в опалубку много сложнее и тяжело физически. Прутья режут ножовкой по металлу, болгаркой, гидроножницами – чем удобнее, что имеется под рукой.
Соединения
Традиционный материал для фиксации арматуры – мягкая вязальная проволока, сложенная вдвое. Считается, что удобнее

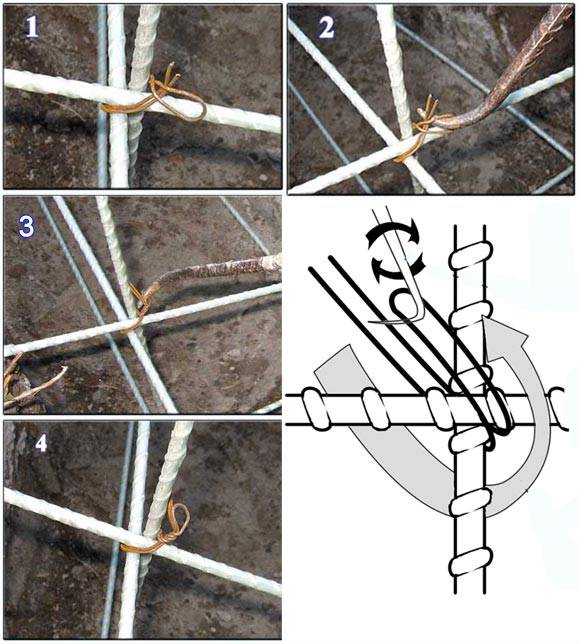

Так вяжут арматуру крючком
всего в работе проволока для вязки арматуры, диаметр которой 1,2 – 1,5 мм. Правда, в пособиях по строительству часто поднимается вопрос, можно ли вязать арматуру пластиковыми хомутами. Этот способ несколько менее бюджетен, но предпочтительнее с точки зрения временных затрат.
Конечно, задача вязки – зафиксировать некую пространственную конструкцию до заливки ее бетоном. И с этой позиции применение хомутов допустимо. Но на деле метод лучше оставить для каких-то неответственных и малогабаритных элементов. Для фундамента все же лучше применять проволоку, поскольку где-то придется опираться на вязки, где-то потребуется максимально жесткое крепление, которых пластиковый хомут не в состоянии обеспечить. Тем более, что существует простое приспособление для вязки, заметно ускоряющее процесс.
Расчет армирования ленточного фундамента своими руками
Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.
Определение толщины арматуры
Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см2.
Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см2. Теперь методом подбора определим, диаметр прутков и их количество.
Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)
Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см2 (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см2) нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см2, а это больше чем 2,8 см2, которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.
Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см2. Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см2, чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.
Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля
Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.
Шаг установки
Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.
Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).
Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками
Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).
Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.
Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались. Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.
Этапы строительства армированной фундаментной плиты
Устройство плиты фундамента – процесс достаточно сложный, поскольку вся конструкция отвечает за крепость всего сооружения в дальнейшем. Как сделать армирование плиты фундамента качественно, разберем по пунктам.
Итак, весь процесс можно разделить на следующие этапы:
Устройство котлована требуется только в том случае, если фундамент углублен, или проектируется создание цокольного этажа. Небольшое заглубление плиты также добавляет конструкции прочность. Однако необходимость такого способа напрямую зависит от внешних факторов и индивидуальных пожеланий.
Здесь стоит правильно рассчитывать размер ячейки в армирующей сетке, поскольку, чем больше масштаб строительства, тем мельче должны быть ячейки. Определившись с частотой укладки прута, можно приступать к созданию самих решеток.
Прутья между собой можно сваривать или связывать проволокой, но здесь необходимо учитывать класс арматуры. Если арматура имеет класс с маркировкой С, то ее вполне можно сваривать, если же нет, то лучше связывать, поскольку свойства металла других классов теряются при термическом вмешательстве
Также стоит обратить внимание на качество арматуры, она должна быть чистой – без следов грязи и пыли, поскольку наличие загрязнений существенно ухудшает сцепку металла с бетонной массой
Рассмотренный выше вариант описывает армирование монолитной плиты фундамента, однако, существует и другой способ устройства фундамента при помощи армирования плит. Этот способ подразумевает создание фундамента частями и называется ленточным.
Армирование плиты ленточного фундамента производится при помощи отдельных секций армирующих сеток. Однако заливать их лучше разом, чтобы получить монолитный бетон.
Установка опалубки может производиться как до установки армирующего материала, так и после
Главным требованием к этому этапу является хорошее прилегание элементов опалубки друг к другу, поскольку через имеющиеся трещины может происходить вытекание бетонного молока, которое важно для связки бетона. Устанавливать опалубку необходимо очень качественно, чтобы избежать смещения ее частей и деформации фундаментной плиты.
Заливка фундаментной плиты должна производиться только после того, как все детали армирующей сетки и опалубки качественно закреплены
Этот процесс очень важен, поскольку от него зависит качество монолита. Всю заливку, даже если площадь достаточно большая, стоит производить непрерывно, иначе есть риск получения слоеной плиты, что сильно скажется на качестве. Перерыв в заливке более одного часа способен негативно повлиять на состояние плиты.
Верхняя гидроизоляция плиты является завершающим этапом в строительстве армированных фундаментных плит. Этот этап гарантирует изоляцию от влаги уже не фундамента, а непосредственно здания.
Способы и методы вязки арматуры для фундамента
При создании ленточного основания для частного дома, арматура для фундамента играет очень важную роль, она исключает возможность его деформации при сезонных подвижках грунта и обеспечивает целостность.
Каждый металлический каркас в ленточном фундаменте состоит из двух или более горизонтальных ярусов, которые скрепляются между собой поперечными прутьями (поперечины). Все элементы каркаса соединяют друг с другом при помощи электрической сварки или проволоки для вязки арматуры.
Расчет арматуры
Перед тем как приобрести нужное количество арматуры для каркаса, необходимо провести некоторые математические расчеты, которые помогут определиться с количеством материала.
Так же важно учитывать некоторые особенности, такие как:
Если планируется постройка одноэтажного дома, то расстояние между поперечными и продольными прутьями составляет примерно 50-55 см. Но если здание будет иметь два этажа или массивную мансарду, то это расстояние сокращается до 20-30 см, что существенно увеличивает расход материала.
Варианты связки прутьев арматуры
Для того чтобы связать все элементы металлоконструкции между собой, применяют монтажную проволоку диаметром 0,8 или 1,2 мм, которую предварительно нарезают на небольшие кусочки по 20-25 см. Монтаж арматуры для фундамента может производиться несколькими способами, в зависимости от применяемого инструмента:
Перед тем как вязать арматуру для фундамента, необходимо обеспечить себя защитными перчатками и использовать только исправный инструмент.
Пошаговый процесс ручной скрутки
Самым быстрым и распространённым методом в частном строительстве является вязка арматуры под ленточный фундамент при помощи специального вязального крючка для арматуры.
Для того чтоб всё сделать правильно и быстро, необходимо строго соблюдать приведённый ниже порядок действий:
Используя этот несложный алгоритм действий, вязка арматуры для ленточного фундамента с помощью вязального пистолета происходит намного быстрее и эффективнее.
