Как поточить грифель для циркуля

Приемы работы чертежными инструментами

Приемы работы карандашом

Заточенная часть карандаша должна иметь вид конуса достаточной высоты (рисунок 3.8). Затачивать карандаш нужно с конца, свободного от маркировки, чтобы она сохранялась до конца использования карандаша. При конусе малой высоты даже небольшое истирание пишущего стержня приведет к значительному утолщению линий.

Рисунок 3.8 – Затачивание карандаша	Рисунок 3.9

После грубой заточки карандаша ножом пишущий стержень следует заострить на мелкозернистой наждачной бумаге (продольными движениями, так как поперечные риски уменьшают его прочность), а затем отшлифовать на куске чертежной или писчей бумаги.

При проведении линии по линейке или угольнику карандаш нужно вести в плоскости, перпендикулярной плоскости чертежа (рисунок 3.9) или слегка наклоненной в сторону от себя с наклоном 70-75° в сторону движения. Направления движения карандаша – слева направо по верхней кромке линейки и снизу вверх по левой кромке. При этом линейка должна быть плотно прижата к чертежу. Нельзя изменять положение карандаша относительно линейки в процессе проведения линии.

При предварительной подготовке чертежа необходимо следить, чтобы карандаш ни в коем случае не врезался в бумагу, а оставлял только поверхностный след от графита. Выполненные таким образом линии легко и быстро удаляются резинкой, без повреждения поверхности бумаги.

Для получения более точных построений при проведении прямой линии через две точки используют следующий прием (рисунок 3.10):

а) острие карандаша ставят в точку А;

б) кромку линейки или угольника подводят к карандашу, перемещают линейку до совпадения с точкой В;

в) острие карандаша ставят в точку В, при необходимости подправляют положение линейки, следя, чтобы она не сдвинулась относительно точки А, и проводят линию.

Рисунок 3.10	Рисунок 3.11

Работа циркулем

Пишущий графитный стержень карандашной ножки циркуля должен быть заточен так же, как и стержень карандаша – на конус длиной 8-10 мм и находиться почти вровень с острием иглы (рисунок 3.11).

Иглу циркуля рекомендуется ставить в сторону бумаги тупым концом, снабженным маленьким острием. Заплечики иглы способствуют устойчивому положению циркуля, и при проведении ряда концентрических окружностей центровое отверстие в бумаге разрабатывается не так сильно.

Острие циркуля, закрытое заплечиками, трудно установить точно в центр, обозначенный пересечением карандашных штрихов. Поэтому следует центр предварительно накалывать иглой измерителя или кронциркуля.

При проведении окружности циркуль следует держать двумя пальцами за рифленую головку (рисунок 3.12). При этом игла циркуля и карандашная ножка должны быть по возможности перпендикулярны плоскости чертежа (это достигается сгибанием составной ножки циркуля и поворотом обоймы с иглой).

Рисунок 3.12	Рисунок 3.13

При проведении дуг и окружностей больших радиусов применяется удлинитель (см. рисунок 3.6). Жесткость циркуля с удлинителем мала. Поэтому с удлинителем рекомендуется работать двумя руками: пальцами одной руки придерживать основание ножки около иглы, пальцами другой руки держать циркуль за шарнир удлинителя и вращать циркуль (рисунок 3.13). Если приходится проводить большое количество концентрических окружностей, то во избежание разработки центрового отверстия следует применять центрик (рисунок 3.14). Его вкалывают в чертеж после предварительного накола бумаги иглой. При работе с центриком обойму иглы в циркуле переворачивают и пользуются острым концом иглы без заплечиков.

Пишущий стержень в циркуле в процессе работы нужно часто подшлифовывать, не допуская его затупления.

Рисунок 3.14 – Использование центрика

Работа кронциркулем

При работе кронциркулем (см. рисунок 3.7) указательный палец правой руки лежит на головке иглы, прижимая иглу к бумаге и удерживая ее в положении, перпендикулярном плоскости чертежа, а средний или безымянный и большой пальцы правой или левой руки вращают подвижную часть кронциркуля. Пишущий стержень для кронциркуля должен быть заточен так же, как и для обычного циркуля.

С кронциркулем нужно обращаться осторожно, чтобы не погнуть иглу, которую выправить очень трудно. При погнутой игле окружности располагаются эксцентрично относительно острия иглы. При малых размерах окружности эксцентриситет очень заметен на глаз.

Обводка чертежей

Назначение обводки состоит в том, чтобы придать чертежу четкость и контрастность, облегчающие чтение чертежа и позволяющие получить высококачественные копии.

Эти качества чертежа обеспечиваются, прежде всего, соблюдением толщин линий и их структуры (длины штрихов, промежутков между штрихами и т. п.) в соответствии с ГОСТ 2.303 – 68 в пределах данного чертежа.

Для получения четких и черных линий карандаш нужно вести с достаточным нажимом. Рекомендуется прямые линии обводить двумя встречными движениями с одной установки линейки; окружности – делая два оборота циркуля.

При сильном нажиме слишком мягкий карандаш дает легко размазывающиеся линии с рыхлыми краями. В зависимости от плотности и шероховатости бумаги для обводки следует применять карандаши марок H или HB. Для особо плотной бумаги лучшего качества следует применять карандаши марки 2H. Полезно испробовать несколько карандашей одной марки.

Так как окружности трудно проводить с сильным нажимом, то в циркуль следует вставлять пишущий стержень более мягкий, чем стержень карандаша (не более чем на одну ступень).

Все линии обведенного чертежа независимо от их структуры должны иметь одинаковую яркость. Поэтому при обводке сплошных тонких и штрихпунктирных линий лучше применять более твердые карандаши. Например, если для основной обводки чертежа выбран карандаш марки H, то для обводки сплошных тонких линий целесообразно применить карандаш 2H и проводить линии с большим нажимом.

Если приходится проводить карандашом очень длинные линии, то для уменьшения износа пишущего стержня его можно затачивать только с двух сторон, придавая форму лопаточки (рисунок 3.15). Плоскость лопаточки при обводке должна совпадать с направлением линии. При перекосах карандаша линия будет утолщаться.

Рисунок 3.15

При обводке чертежей рекомендуется такая последовательность:

а) обводят все основные сплошные линии: дуги и окружности, начиная с дуг малого радиуса; сопрягающиеся дуги обводят последовательно, начиная со средней; горизонтальные линии; вертикальные линии; наклонные линии; лекальные кривые;

б) в той же последовательности обводят все штриховые линии и сплошные тонкие;

в) обводят осевые и центровые линии;

г) наносят стрелки размерных линий;

д) обводят размерные числа и надписи;

е) наносят линии штриховки.

ЗАДАНИЯ И РЕКОМЕНДАЦИИ К ВЫПОЛНЕНИЮ

ГРАФИЧЕСКИХ РАБОТ

4.1. Графическая работа № 1. “Изучение типов линий и основных надписей”

Источник

Почему строительный карандаш имеет плоско-овальную форму и как правильно его заточить

Получайте на почту один раз в сутки одну самую читаемую статью. Присоединяйтесь к нам в Facebook и ВКонтакте.

Строительный карандаш (плотницкий, столярный) имеет некоторые отличия от обычного. Если классический вариант обладает округлым грифелем (ядром), то у столярного он овальный. Им можно проводить толстые или тонкие линии, что зависит от направления, практически на любой поверхности. И им проще и удобнее работать.

1. В чем заключается это удобство и почему именно такое решение

Первое – ширина линий. Если их чертить боковой поверхностью, то линия будет тонкой, если широкой – толстой. Что касается удобства, то и здесь для мастера есть явные преимущества. Использовать, не испытывая сложностей, карандаш можно даже в рабочих перчатках, что не очень то получается в случае с обычным карандашом.

Да и простой инструмент не справится с такими поверхностями, как кирпич, бетон и не только. Он очень быстро сломается ну или сотрется. В столярном карандаше грифель жестче и древесина гораздо прочнее. Поэтому и сломать карандаш легко не получится.

Точить можно не только ножом. Некоторые умельцы используют для этого топор, стамеску, наждачную бумагу, точильный станок. Также есть и специальные точилки. Сейчас появились и столярные карандаши, которые вообще затачивать не нужно, так как стержень у них выдвигается, но их стоимость достаточно высокая.

И основное – форма карандаша. Это сделано для удобства при работе. Во-первых, карандаш с наклонной поверхности не скатывается на пол. Во-вторых, она оказывает влияние на объем грифеля, делая его прочность более высокой.

Понравилась статья? Тогда поддержи нас, жми:

Источник

Заточка и заправка разметочного инструмента

Заточка чертилки

Заточка чертилки на электроточиле (а) и заточенная чертилка (б)

Устанавливают подручник электроточила так, чтобы зазор между ним и абразивным (заточным) кругом не превышал 2 — 3 мм. Включив электроточило, берут обеими руками чертилку и, опираясь левой рукой на подручник, вращают чертилку вокруг своей оси. Затачивают на боковой поверхности абразивного круга под небольшим углом к ней. Рабочую часть чертилки затачивают на длину 15 — 20 мм.

Заточка кернера

Заточка кернера

Отрегулировав зазор между подручником и заточным кругом, берут кернер обеими руками и располагают под углом 30 — 40° к периферии, а не к боковой поверхности круга, как при заточке чертилки. Включив электроточило, поворачивают кернер вокруг своей оси, опираясь левой рукой на подручник.

Проверяют углы заточки шаблонами.

Проверка заточки кернера по шаблону

Углы заточки для стали, чугуна, бронзы 60°, для мягких металлов 45°.

Заточка разметочного циркуля

Заточка ножек разметочного циркуля

Готовят станок так же, как и при заточке чертилки и кернера. Ножки циркуля затачивают на боковой поверхности абразивного круга. Вместе сведенные ножки циркуля затачивают с четырех сторон на длину 15 — 20 мм так, чтобы острия обеих ножек сходились в одной точке.

Заправляют ножки циркуля на бруске.

При работе на электроточиле надо пользоваться защитным экраном или очками.

Вопросы

Упражнения

Нанесение параллельных рисок при помощи линейки и циркуля

На подготовленной поверхности заготовки чертилкой при помощи линейки проводят произвольную линию (риску) АБ.

Нанесение параллельных рисок при помощи линейки и циркуля

а — проведение дуг; б — проведение касательной ВГ к дугам.

Отступив от концов линии АБ на 10 — 15 мм, делают на ней кернером два углубления О и О₁. Заданным раствором циркуля (в нашем примере 30 мм) устанавливают ножку в углубление О и чертят одну дугу, а из углубления О₁ другую дугу.

Касательно к обеим дугам по линейке проводят чертилкой риску ВГ, которая будет параллельна ранее проведенной риске — АБ. Параллельность рисок проверяют линейкой. Расстояние между рисками в любых точках должно быть одинаково (30 мм).

Вопросы

Упражнения

«Слесарное дело», И.Г.Спиридонов,
Г.П.Буфетов, В.Г.Копелевич

Источник

Заточка стержня в цанговом карандаше.

Есть цанговый карандаш кохинор.

У которой очень странное и непонятное крепление. Ну я и подумал, а вдруг.

Извините за качество фотографий, спешил поделиться.

Ну так-то эта хрень для этого и предназначена. )

твой пост для молодых пердунов? у тебя получилось, перданул так перданул.

у тебя в детстве таких карандашей чтоль не было?

Маленькая точилка из набора с циркулем мое все)

Этот способ уже давно запатентован.. ))

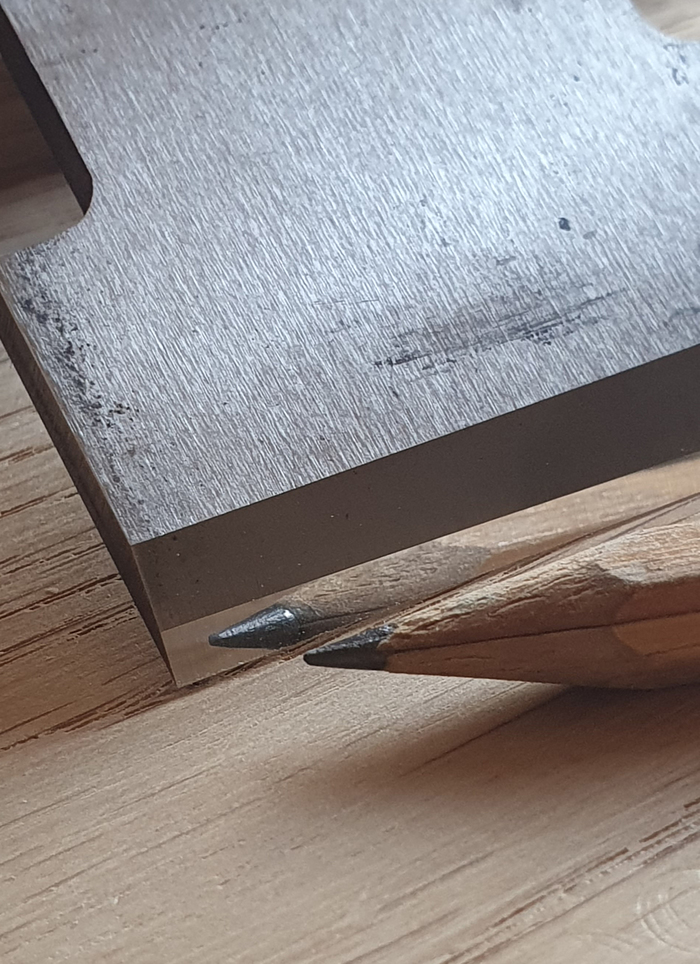

Когда заточил рубанок

финальный камень 8000 грит Suehiro

Ответ на пост «Ультрабюджетное бритье. Пробуем «точить» одноразовый станок»

Как я станок точил

Мой батя бреется опасным станком. Делает он это настолько мастерски, как будто проводит выходные в отеле «Континенталь». И этот станок, мне кажется, старше самого бати, им брился ещё дедушка Ленина. А его точильный камень, видимо, стал причиной вымирания динозавров.

У меня же дома лежит как минимум 3 станка. Одним я бреюсь, вторым постарше брею подмыхи, третий жалко выкинуть, мало ли пригодится. А о скольких ещё я не догадываюсь – я не догадываюсь.

И это только станки. Про кассеты к ним я вообще молчу.

3. Пирамидой (сюрприз)

4. Специальными точилками

Я решил, что недостоин называться ынженером, если не протестирую все. Эксперимент получился длительным, а отчёт по нему – ещё длиннее.

Ежели вкратце – точить можно, точилкой. Ежели вам интересен процесс – наливайте чаёк, берите бутер с колбаской и устраивайтесь поудобнее.

Джинсы я снял с себя, фольгу нашёл на кухне, а про пирамидку отдельная история. Точилки для станков в ближайшем радиусе не оказалось, в связи с чем была проведена процедура прошёрстки интернета. Вот, что нашлось:

— Razorblade Sharpener с Вайлдберриз за 266 ₽

— украинская Zattoch с Авито за 200 ₽

— немецкая Razorpit за 2 330 ₽. За такую цену должна сама брить.

Далее для чистоты эксперимента были закуплены 4 новые кассеты (ещё одна была в запасе). Итого 5.

Каждая из этих кассет за 25 дней бритья была использована по 5 раз, так что условия равные. Если вам кажется, что это слишком маленький срок, то я отвечу, что с моей щетиной станок переходит в состояние наждачной бумаги где-то за неделю-полторы ежедневного бритья.

Ещё я отобрал у дочери микроскоп. Не сильно профессиональный, но даёт увеличение в 40х, 100х и 400х. Предметный столик переоборудован кустарными методами под кассеты, из мусора сооружена подставка для телефона. По завершении эксперимента микроскоп возвращён дочке в исходном состоянии с тремя киндерами.

Вот так выглядят на разном увеличении кассеты разного пробега:

На пятом бритье ощущения уже не самые приятные, но терпимые. Во всяком случае, с первым бритьём не сравнить – там как будто просто рукой гладил.

Но и не сравнить с одноразовым станком из Ленты, которым я пару лет брил не лицо:

Фото спасительной команды перед боем:

Для первого способа нам понадобится вывернуть джинсы наизнанку (на всякий случай) и труба (в моём случае – рулон фольги из способа №2). Труба нужна, чтобы станок не упирался гранями в плоскую поверхность.

Выглядит это следующим образом:

Процесс заточки заключается в поступательных движениях бритвой против шерсти направления лезвий. Интернет говорит нам о 100-150 фрикциях. Занимает около двух минут.

Побрили джинсы – смотрим в микроскоп.

Честно сказать, я возлагал большие надежды на микроскоп, но невозможно сфоткать одно и то же место на том устройстве, которое я соорудил (особенно на 100х и 400х). Поэтому вам придётся довериться моим ощущениям.

По моим ощущениям – ничего не изменилось, как немного продирало, так и продолжает. Джинсы носить можно, ничего не протёрлось))

Принцип – тот же самый, что и с джинсами, но без джинсов:

Заметно, что появились непонятные куски металла. Судя по всему, это не только фольга, но и лезвия покарябались, потому что царапать стало сильнее (нет, промыть не помогло). Такое себе.

НЕ ТОЧИМ ПИРАМИДКОЙ

Способ представлен для общего развития и для тех, кто заряжал банки перед телевизором. Фото взято отсюда, я сам не рискнул.

Если кто-то попробует – отпишитесь в комментах.

Представляет собой тупо резиновую полоску с насечками в разные стороны. Гнётся хорошо, вроде не пахнет (на самом деле я после ковида не чувствую запахов, скорее всего воняет ещё как). Верхняя часть почему-то без насечек, видимо, забыли.

По фото может показаться, что что-то заточилось, но по ощущениям: чуть лучше, чем фольгой (то есть, ничего не изменилось).

Затточ – бюджетный украинский аналог следующей немецкой точилки. По крайней мере, так о нём пишут в интернетах.

На деле – просто кусок резиновой мелкозернистой наждачной бумаги. У него даже основы нет, нужно куда-нибудь наклеивать.

Честно говоря, я минут 15 искал в квартире что-нибудь подходящее. Итог: лего дупло (угадайте, у кого позаимствовал).

Принцип – абсолютно тот же самый. Но за счёт абразива создаётся большое количество пыли и ощущение того, что что-то точится.

Ещё момент: полоска уже, чем станок, поэтому если и точит, то неравномерно. Я, конечно, молчу про фольгу и джинсы – там вообще непонятно. Но там и не точит 🙂

Ну и синюю смазочную полоску стирает только в путь.

Ощущения: как будто бы помогло. Непонятные ошмётки на последнем фото – видимо намагниченная пыль, поскольку бреет норм. Чувствуется, что чувствуется меньше.

Самое затратное приобретение. Выглядит солиднее конкурентов.

Резиновая прокладка приятная на ощупь, достаётся видимо для мойки. На вид – идеально гладкая, непонятно, как она собирается точить. Пока засовывал обратно – оторвал ножку. Вот оно, кривые руки немецкое качество.

Принцип, опять же – тот же самый. Наносим гель, и двигаем вперёд (но только 3-4 раза). Инструкция на немецком, но перевод легко гуглится.

Ощущения: бриться стало приятнее, но это далеко не новый станок.

Для общего сравнения держите фотосравнение всех методов заточки:

Ничего не понятно, да?) Зато красиво.

Для тех, кому было лень читать:

Джинсы. Ну… Протирают пыль, наверное)

Фольга. Добавляет пыль, портит лезвия.

Razorblade. Никакого эффекта, кроме содранной увлажняющей полоски. Стоит 266 ₽, можно нарезать из него подкладки под ножки стола, чтобы не скользил.

Zattoch. Вроде бы точит, во всяком случае ощущения приятней, чем до заточки. Но создаёт много пыли, которая потом плохо оттирается, особенно с прорезиненной части кассеты. Увлажняющая полоска – в утиль.

Razorpit. Вроде бы точит примерно также, как и Затточ. Плюс: не сдирает увлажняющую полоску, и точить быстро. Минус: стоит как крыло от самолёта.

Ну и эксперимент будет неполным, пока мы не выясним: а сколько раз точить-то можно? Стоит ли игра свеч?

Поэтому я продолжу использовать Zattoch и Razorpit. Ставлю на вторую, ибо увлажняющая полоска всё-таки каким-то образом помогает бритью, но ху ноус, ху ноус.

Может быть вы уже тоже точите и всё знаете? Ну и что вообще скажете, есть польза от моих изысканий?))

Источник

Служит для измерения и для откладывания на плане отрезков прямых линий, а также для деления отрезков и дуг окружностей на равные части.

Циркуль-измеритель

ЦИРКУЛИ

Циркули широко применяются в топографическом черчении. Существующие разновидности в зависимости от назначения и внешнего вида носят дополнительные и пояснительные названия:

Циркули, как и многие другие чертежные инструменты, нуждаются в хорошем уходе.

Он состоит из двух ножек, соединенных шарниром. Концы ножек снабжены винтами, которые закрепляют сменные иголки. Положение циркуля при работе приведено на рис. 25.

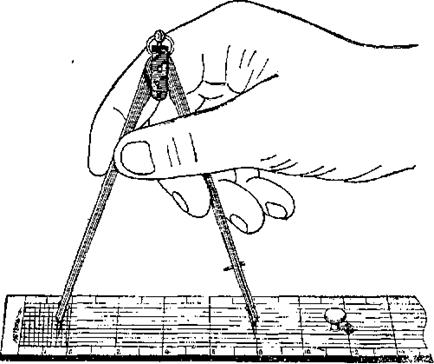

Рис.25. Положение циркуля-измерителя при работе

К циркулям-измерителям предъявляют следующие требования:

– ножки циркуля должны быть одинаковой длины;

– при разведении и сведении ножки не должны сильно пружинить и обратная отдача не должна превышать 0,2 мм;

– иглы должны быть остро заточены и при полном сведении ножек давать два накола на расстоянии 0,1 мм друг от друга;

– иглы должны быть хорошо закреплены зажимными винтами и при надавливании на них не перемещаться.

Иглытупятся в процессе работы, а значит, требуют периодического затачивания. Особенно это актуально для тех циркулей, у которых иглы заштампованы в концы ножек. Если иглы на винтах, их можно заменить острыми.

Хорошо заточенные иглы, сведенные вместе, дают два одинаковых накола при откладывании отрезков, очень легко отделяются от бумаги.

При подготовкечертежного циркуля необходимо выполнять общие требования, предъявляемые к циркулям-измерителям и, кроме того, следить, чтобы:

– держатель грифеля, циркульный рейсфедер и удлинительная приставка плотно входили бы в наконечник и не шатались в нем после закрепления;

– игла находилась бы против середины створок рейсфедера и была бы немного длиннее их;

– грифель в держателе был бы хорошо заточен и установлен несколько выше конца иглы.
