Построение линии откосов (л.о.)
Откосы устанавливаются с целью обеспечения устойчивости планировочной площадки как разновидности постоянного земляного сооружения. Угол откоса постоянных земляных сооружений принимается не более угла естественного откоса грунта в разрыхленном состоянии (см. табл.4.3 в [1]).
Принимаем, что за пределами строительной площадки поверхность земли горизонтальна, в этом случае, заложение откоса А (рис.13) в каждой из вершин треугольников по контуру площадки определяем по формуле
Например А1 =1,0·(+0,78)=+0,78 м
| h |
| А=m·h |
| заложение откоса |
Для построения линии откосов по контуру площадки откладываем в вершинах вычисленные заложения (задавшись масштабом откосов), и полученные точки соединяем прямыми линиями (рис. 14).
Рис. 14. Схема построения откосов на планировочной площадке
Определение объемов откосов
а) Объем угловых откосов, представляющих собой пирамиду с квадратным основанием m·h × m·h (рис.6), находим по выражению (объемы I-го типа)
V1 О = (m 2 ·h1 3 ) / 3, м 3 (1.15)
V1 О = (m 2 ·h1 3 ) / 3 =1,0 2 (+0,78) 3 / 3 = 0,16м 3
б) Объемы откосов II-го типа, представляющих собой призматоид с треугольным основанием, находим по формуле (при сторонах, не пересекаемых Л.Н.Р.)
Знак объема определяется знаком рабочих отметок в числителе.
в) Объем откосов III-го типа, представляющих собой пирамиду с треугольным основанием, определяем по формуле:
Схема площадки с вычисленными объемами пунктов выемки и насыпи показана на рис. 15.
Составление сводной балансовой ведомости.
Производим в форме таблицы.
Таблица 1 – Сводная балансовая ведомость
Приход грунта (выемка)
Расход грунта (насыпь)
объем,
Объем,
(0,02)
=-5702,13
При планировке под заданную отметку равенство объемов, как правило, не соблюдается. В этом случае разница между ∑1 и ∑2 показывает, сколько грунта нужно привезти, либо вывезти.
Сводная балансовая ведомость приведена в таблице 6 расчета по программе «TSP»
Расчет объемов земляных масс при планировке площадки с помощью программы «TSP»
Расчет объемов способом квадратных призм
Имя файла с результатами: «RezС26»;
Количество квадратов по горизонтали: 3;
Количество квадратов по вертикали: 2;
Размер стороны квадрата, м: 65;
Уклон, i1: 0.001 (направлен слева направо);
Уклон, i2: 0.003 (направлен снизу вверх);
Способ определения объёмов планировочных работ: квадратных призм;
Способ планировки площадки: проектная отметка;
Точность вычисления рабочих отметок: до 0.01 м;
Коэффициент откоса, m: 1.00.
Коэффициент остаточного разрыхления, Кор: 0.04.
Заданная проектная отметка,м: 36.32.
ПРИМЕЧАНИЕ: НАЧАЛО КООРДИНАТ В ЛЕВОМ НИЖНЕМ УГЛУ ПЛОЩАДКИ
Таблица 2. Информация о вершинах.
|п/п| х,м | y,м |крас. |чёрн.| раб. |
|1 |0 |130 | 36.22|35.44| 0.78 |
|2 |65 |130 | 36.16|35.27| 0.89 |
|3 |130 |130 | 36.09|35.26| 0.83 |
|4 |195 |130 | 36.03|34.71| 1.32 |
|5 |0 |65 | 36.42|36.66|-0.24 |
|6 |65 |65 | 36.35|36.50|-0.15 |
|7 |130 |65 | 36.29|35.95| 0.34 |
|8 |195 |65 | 36.22|35.17| 1.05 |
|9 |0 |0 | 36.61|37.93|-1.32 |
|10 |65 |0 | 36.55|37.46|-0.91 |
|11 |130 |0 | 36.48|36.44| 0.04 |
|12 |195 |0 | 36.42|35.61| 0.81 |t
Заданная проектная отметка,м: 36.32.
Таблица 3. Информация о фигурах.
|№ |Номера вершин квадрата |
Таблица 4. Информация об объёмах.
|№ |Об. на-|Об. вы-|Коорд. линии нулевых работ
Координаты центра тяжести фигур| |п/п|сыпи,м3|емки,м3| х1,м | y1,м | х2,м | y2,м |Хцт+,м |Yцт+,м |Хцт-,м |Yцт-,м | |1 |1434.50|82.50 |0.00 |80.29 |65.00 |74.38 |33.14 |103.64 |29.93 |71.28 | |2 |2022.10|4.66 |65.00 |74.38 |84.90 |65.00 |98.08 |98.16 |71.63 |68.13 | |3 |3739.13|—- |—- |—- |—- |—- |162.50 |97.50 |—- |—- | |4 |—- |2767.38|—- |—- |—- |—- |—- |—- |32.50 |32.50 | |5 |250.97 |969.22 |127.26 |0.00 |84.90 |65.00 |114.20 |44.27 |86.91 |28.31 | |6 |2366.00|—- |—- |—- |—- |—- |162.50 |32.50 |—- |—- |t Таблица 5. Информация об откосах. |Номер откоса |1 |2 |3 |4 |5 |6 |7 |8 | |Объем откоса,м3|0.16 |22.76 |24.07 |39.51 |0.77 |46.23 |28.58 |0.18 |t |Номер откоса |9 |10 |11 |12 |13 |14 |15 |16 | |Объем откоса,м3|10.69 |0.00 |-8.59 |-41.77 |-0.77 |-29.25 |-0.15 |5.04 |t P.S. Нумерация откосов по часовой стрелке от вершины №1 Таблица 6. Сводная балансовая ведомость. | Приход грунта (выемка) || Расход грунта (насыпь) | | Объект |Геометричес- | Объект | Объём, м3 | | |кий объём, м3| |Геометрический|С учётом Кор| |Планировочная|3823.75 |Планировочная|9812.69 |9435.28 | | выемка | | насыпь | | | |Откосы выемки|80.53 |Откосы насыпи|177.97 |171.13 | | Всего |3904.28 | | |9606.41 | | Карьер |5702.12 | | | | | Всего |9606.41 | | |9606.41 |t Дополнительная информация. Таблица 7. Расстояния между насыпями и выемками. |Номера|выемки |1 |1 |1 |1 |1 |2 |2 |2 | |фигур |насыпи |1 |2 |3 |5 |6 |1 |2 |3 | |Расстояние, м||32.51 |73.26 |135.14 |88.50 |138.13 |52.37 |40.02 |95.50 |t |Номера|выемки |2 |2 |4 |4 |4 |4 |4 |5 | |фигур |насыпи |5 |6 |1 |2 |3 |5 |6 |1 | |Расстояние, м||48.80 |97.60 |71.14 |92.81 |145.34 |82.55 |130.00 |92.55 |t |Номера|выемки |5 |5 |5 |5 | |фигур |насыпи |2 |3 |5 |6 | |Расстояние, м||70.74 |102.48 |31.62 |75.71 |t Рис. 15. Схема площадки с вычисленными объемами пунктов выемки и насыпи способом квадратных призм
Дата добавления: 2018-05-12 ; просмотров: 1113 ; Мы поможем в написании вашей работы!
Чертеж котлована. Пример выполнения
Иногда конструктору приходится чертить план котлована, на самом деле это самый простой чертеж – с минимумом линий и обозначений. Сейчас разберем на примере, как начертить котлован.
Откосы котлована
Начнем с откосов. Вертикальные откосы нормами допускаются очень редко (при глубине котлована менее 1,5 м для отдельных типов грунтов). Для разных типов грунта нормируется разный уклон, который напрямую связан с углом внутреннего трения. Вообще что представляет собой угол внутреннего трения? Если грубо, то кучка грунта, насыпанная конусом под углом внутреннего трения, не будет стремиться осыпаться – грунт держит сам себя. Если угол конуса попытаться сделать круче, то грунт «поедет», это чревато обрушением, а в случае котлована обрушение означает возможные человеческие жертвы.
Если вы не ограничены в плане габаритами участка, существующими сооружениями и коммуникациями, можете смело делать откосы котлована под углом 45 градусов – этот угол почти всегда допустим (кроме насыпных грунтов). Более пологие углы не рациональны – и места по площади много занимают, и работы для экскавации больше. Более крутые углы нужно проверять в литературе (допустимы ли они для данного типа грунта).
Ниже дана таблица из СНиП III-4-80 «Техника безопасности в строительстве» (в России он заменен на более новый).
Отношение 1:1 – это и есть 45 градусов (когда ширина откоса в плане равна глубине котлована). Отношение 1:05 – более крутой откос под 60 градусов (когда глубина котлована в два раза больше, чем ширина откоса в плане), отношение 1:1,25 – более пологий (для насыпных неуплотненных грунтов при глубине котлована 5 м и более).
Помните, если участок, на котором вы проектируете фундамент, стесненный какими-то обстоятельствами, всегда перед началом проектирования нужно продумать процесс производства земляных работ, чтобы потом не оказалось, что дом вообще не могут построить.
Кстати, обратите внимание, абсолютные отметки обычно указываются с двумя знаками после запятой, а относительные – с тремя.
Определим абсолютную отметку низа фундаментной плиты: 52,07 – 3,0 = 49,07 м.
Определим абсолютную отметку дна котлована (низа подготовки): 49,07 – 0,1 = 48,97 м.
Глубина котлована: 51,30 – 48,97 = 2,33 м.
Принимаем наиболее удобный угол откоса котлована – 45 градусов.
Пошаговая инструкция к выполнению чертежа котлована:
1. Наносим сетку из крайних осей и контур фундамента котлована.
2. Отступаем от контура фундамента наружу 100 мм, получаем тем самым контур подготовки.
3. Отступаем от контура подготовки наружу 500 мм – допустимый минимум до начала откоса, оговоренный нормами (раньше он был 300 мм). Это будет линия контура дна котлована.
4. Отступаем от контура дна котлована 2,33 м (глубину котлована) – т.к. откосы под углом 45 градусов, то размер откосов в плане равен глубине котлована. Это будет линия верха откоса. Наносим по ней условное обозначение для откосов в виде чередующихся коротких и длинных черточек, перпендикулярных контуру.
5. Удаляем все лишние линии (фундамент, контур подготовки), наносим отметку дна котлована и отметку существующей земли.
6. Наносим недостающие размеры – привязку углов котлована к осям.
7. Добавляем примечание о соответствии относительных отметок абсолютным.
8. По желанию делаем разрез (обозначаем на нем отметки и уклоны откосов).
Считать объем вынимаемого грунта – это работа сметчиков. Спецификации на чертеже тоже никакой нет.
Въезд в котлован разрабатывать не нужно, это забота ПОС (проект организации строительства), т.е. отдельные деньги.
Итак, у нас перепад грунта в одном направлении – от 53,50 до 51,70 м, при этом на съемке отметки указаны в конкретных точках на плане.
В такой ситуации проще начать с разреза котлована.
Переведем имеющиеся у нас абсолютные отметки в относительные.
Абсолютная отметка 53,50 м соответствует относительной 53,50 – 52,07 = 1,430 м.
Проще всего посмотреть алгоритм построения котлована будет на видео.
Как видите, все не так уж сложно. А чертеж в итоге будет выглядеть вот так.
2. Способ построения
Имеется 4 способа построения – целевых объектов, к которым собственно строится откос:
• выход на поверхность (нахождение линии выхода любой конструкции на рельеф – пересечение двух поверхностей – получаем одну ЛВР – струну);
• выход на отметку – возможность построить откос на относительную или абсолютную отметку относительно бровки откоса;
• выход на расстояние – построение откоса на расстояние в плане относительно бровки откоса. Дополнительно задается тип откоса, выемка или насыпь;
• выход на контур – построение откоса на уже существующий контур, который необходимо указать, нажав кнопку
. Контур это та же подошва, с тем лишь отличием, что построена она была не в процессе построения откоса и не в результате пересечения двух поверхностей, а задана пользователем
Эти параметры определяют относительные отметки для насыпи и выемки, до которых необходимо выходить заданным уклоном. Это теоретическое (расчетное) значение, которое, возможно, надо будет корректировать для разных вариантов. Если эти значения достаточно большие, то возможны перехлесты линий выхода, «накладка» одних сегментов на другие и т.п.
Построение откоса на контур может осуществляться двумя способами.
• Выход с уклоном – контур будет выступать секущей границей, откос будет построен с заданными в закладке «Уклоны» уклонами и указанным пользователем типом (выемка/насыпь);
• Выход на отметки – вариант, когда откос строится, опираясь на трехмерный контур. Эта возможность нужна, если необходимо построить откос на уже имеющийся объект, например, подпорную стенку. Также пользователь может указать, брать отметки из самого контура либо интерполировать их на поверхность и строить откос уже с выходом на проекцию контура.
Алгоритм построения откоса:
1. Находится условная граница насыпи, путем смещения бровки с заданным уклоном до заданной высоты. Для каждой точки бровки отметка точки смещенной линии рассчитывается как разность (для выемки – как сумма) отметки точки бровки и величины отметки условной насыпи (выемки).
2. По двум этим линиям строится поверхность.
3. Она пересекается с существующей поверхностью, заданной в установках.
Аналогично делается для выемки. После чего линии пересечения поверхностей собираются в одну линию пересечения.
• по расстоянию (указание выемка либо насыпь).
Главная
Контакты
Расчеты
Все необходимые расчеты по генплану и автомобильным дорогам. Расчет водопропускных труб, конструкций дорожных одежд и дренажного слоя, лотков и дождевой канализации, устойчивости откосов, земляного полотна.
Расчет устойчивости откоса
При расчете устойчивости грунтовых откосов может быть рассмотрено два варианта:
Также может возникнуть необходимость проверки устойчивости существующего или же проектируемого (отсыпаемого) откоса.
При расчете устойчивости откоса на затопляемых участках необходимо учитывать насыщение грунта водой.
Существует множество методов расчета устойчивости откосов, однако все они довольно трудоемки. Поэтому разработаны программы расчета с использованием ЭВМ.
Не всегда необходимо выполнять расчет устойчивости откоса. Иногда можно его не делать, а ограничиться анализом некоторых характеристик, на основании которых принимается проектное решение о крутизне откоса и его исполнении.
Когда необходим расчет устойчивости откосов из грунта? Его следует выполнять в следующих случаях:
Кроме того, при проектировании и возведении откосов следует учесть, что грунт присыпной бермы и откоса должен быть однородным с грунтом тела насыпи автодороги или иного сооружения. Допускается использование местного грунта (торф, суглинок), отличающегося по своим свойствам от грунта насыпи автомобильной дороги (иного сооружения), при условии обеспечения устойчивости присыпной бермы.
При однородном грунте, отсутствии подтопления, высоте насыпи или глубине выемки 12 м и менее наибольшая крутизна откосов, укрепленных посевом трав, принимается в соответствии с ТКП 45-3.03-19-2006 (таблица 21):
1:2 в нижней части откоса (высота до 6 м) и 1:1,5 в верхней части откоса (высота от 6 м до 12 м).
1:2 в нижней части откоса (высота до 6 м) и 1:1,75 в верхней части откоса (высота от 6 м до 12 м).
При проектировании откосов на дорогах для безопасного съезда транспорта в аварийной ситуации уклон откоса назначается более пологим в зависимости от категории автомобильной дороги (пункт 7.4.5 ТКП 45-3.03-19-2006).
В иных случаях, а также при отсыпке насыпи и откосов другими грунтами, не описанными выше, требуется расчет устойчивости откоса.

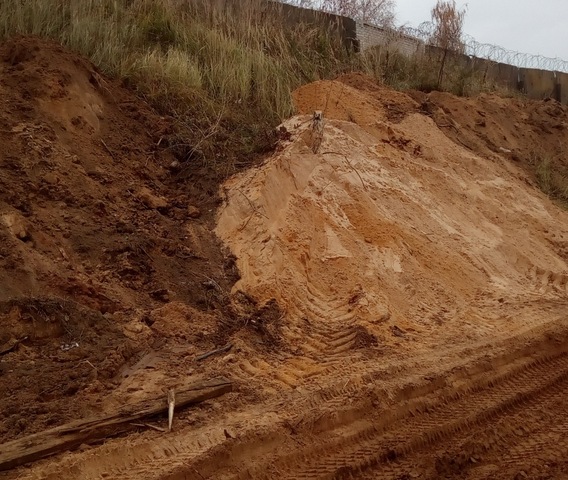

Как не надо отсыпать откос
На представленной фотографии при отсыпке откоса не выполнено снятие плодородного слоя почвы, а также отсыпаемый в откосе грунт не однороден с грунтом существующим.
Как построить откос на генплане
Система проектной документации для строительства
ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧЕЙ ДОКУМЕНТАЦИИ ГЕНЕРАЛЬНЫХ ПЛАНОВ ПРЕДПРИЯТИЙ, СООРУЖЕНИЙ И ЖИЛИЩНО-ГРАЖДАНСКИХ ОБЪЕКТОВ
System of building design documents. Rules of fulfilment of working documentation of general layouts of enterprises, buildings and civil housing objects
____________________________________________________________________
Текст Сравнения ГОСТ 21.508-93 с ГОСТ 21.508-2020 см. по ссылке.
— Примечание изготовителя базы данных.
____________________________________________________________________
МКС 01.110
ОКСТУ 0021
Дата введения 1994-09-01
1 РАЗРАБОТАН Проектным институтом N 2 (ПИ-2), Центральным научно-исследовательским и проектно-экспериментальным институтом по методологии, организации, экономике и автоматизации проектирования (ЦНИИпроект), проектным институтом Промстройпроект, Центральным научно-исследовательским и проектным институтом по градостроительству (ЦНИИПградостроительства)
ВНЕСЕН Госстроем России
2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве 10 ноября 1993 г.
За принятие стандарта проголосовали:
Наименование органа государственного управления строительством
Госстрой Азербайджанской Республики
Госупрархитектуры Республики Армения
Госстрой Республики Беларусь
Минстрой Республики Казахстан
Госстрой Кыргызской Республики
Госстрой Республики Таджикистан
3 ВВЕДЕН В ДЕЙСТВИЕ с 1 сентября 1994 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 5 апреля 1994 г. N 18-31
5 ПЕРЕИЗДАНИЕ. Март 2002 г.
ВНЕСЕНА поправка, опубликованная в ИУС N 3, 2014 год
Поправка внесена изготовителем базы данных
1 Область применения
* В качестве жилищно-гражданских объектов здесь и далее рассматривают микрорайоны, кварталы, группы жилых домов и общественных зданий.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.303-68 Единая система конструкторской документации. Линии
ГОСТ 21.101-93 Система проектной документации для строительства. Основные требования к рабочей документации
ГОСТ 21.110-95 Система проектной документации для строительства. Правила выполнения спецификации оборудования, изделий и материалов
ГОСТ 21.204-93 Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта
ГОСТ 21.510-83 Система проектной документации для строительства. Правила выполнения рабочих чертежей железнодорожных путей
ГОСТ 21.511-83* Система проектной документации для строительства. Правила выполнения рабочих чертежей автомобильных дорог
3 Общие положения
3.1 Рабочую документацию генеральных планов выполняют в соответствии с требованиями настоящего стандарта, ГОСТ 21.101 и других взаимосвязанных стандартов системы проектной документации для строительства (СПДС).
3.2 В состав рабочей документации генерального плана включают:
— рабочие чертежи генерального плана (основной комплект рабочих чертежей марки ГП. При объединении в одном основном комплекте рабочих чертежей генерального плана и сооружений транспорта основному комплекту рабочих чертежей присваивают марку ГТ);
* Выполняют при наличии указаний в договоре на выполнение проектных работ.
3.3 В состав основного комплекта рабочих чертежей генерального плана включают:
— общие данные по рабочим чертежам;
— план организации рельефа;
— план земляных масс;
— сводный план инженерных сетей;
— план благоустройства территории;
— выносные элементы (фрагменты, узлы) по ГОСТ 21.101*.
* Выполняют при большой насыщенности изображений.
3.4 Рабочие чертежи основного комплекта выполняют на инженерно-топографическом плане (кроме чертежа плана земляных масс).
Допускается разбивочный план, сводный план инженерных сетей и план благоустройства территории выполнять без нанесения горизонталей рельефа местности.
3.5 Контуры проектируемых зданий и сооружений наносят на план по архитектурно-строительным рабочим чертежам, принимая координационные оси зданий и сооружений совмещенными с внутренними гранями стен.
Когда расстояние от наружной грани стены здания, сооружения до координационной оси в масштабе изображения превосходит толщину линии контура, последнюю относят от координационной оси на соответствующее расстояние ( ) в соответствии с рисунком 1.
3.6 Планы рабочих чертежей располагают длинной стороной условной границы территории вдоль длинной стороны листа, при этом северная часть территории должна находиться вверху. Допускается отклонение ориентации на север в пределах 90° влево или вправо. Планы, расположенные на разных листах, выполняют с одинаковой ориентацией.
3.7 При малой насыщенности изображений допускается совмещать несколько различных планов в один с присвоением ему соответствующего наименования.
3.8 При большой насыщенности изображений плана благоустройства территории допускается выполнять несколько планов по видам работ с присвоением каждому плану соответствующего наименования.
3.9 Допускается делить план на несколько участков, размещая их на отдельных листах. В этом случае на каждом листе, где показан участок плана, приводят схему целого плана с разбивкой его на участки, указывают номера листов, на которых они размещены, и штриховкой обозначают участок, показанный на данном листе.
В этом случае каждую разработку оформляют по состоянию на определенную дату с соответствующими дополнениями рабочих чертежей. Очередную разработку не рассматривают и не оформляют как внесение изменений.
Разработкам присваивают порядковые номера.
3.11 При очередной разработке основную надпись дополняют слева графами 10-13 по ГОСТ 21.101 в соответствии с рисунком 2.
Примеры оформления ведомостей разработок приведены в приложениях А и Б.
3.12 Изображения на чертежах генерального плана выполняют линиями по ГОСТ 2.303:
Масштаб изображения указывают в основной надписи после наименования изображения.
Если на листе помещено несколько изображений, выполненных в разных масштабах, то масштабы указывают на поле чертежа под наименованием каждого изображения.
3.14 Система высотных отметок, принимаемая в рабочих чертежах генеральных планов, должна соответствовать системе высотных отметок, принятой на инженерно-топографическом плане.
3.15 Размеры, координаты и высотные отметки указывают в метрах с точностью до двух знаков после запятой.
3.17 Величину уклонов указывают в промилле без обозначения единицы измерения.
Крутизну откосов указывают в виде соотношения единицы высоты откоса к горизонтальному положению.
