Как посчитать объем детали по чертежу

Определение МАССЫ детали по ее чертежу

Масса детали определяется

где V – объем детали, r ‑ плотность материала из которого изготовлена данная деталь.

Таким образом, для определения массы детали необходимо определить объем детали. Для этого разбиваем деталь на фигуры, для которых можно определить объем детали по известным формулам (табл. 2.1)

Наим.	Наглядное изображение	Эскиз	Объем
Цилиндр
Призма			V = аbc
Пирамида			площадь основания

Продолжение табл. 2.1

Полый цилиндр
Косо срезанный цилиндр
Шар
Шаровой сектор
Шаровой сегмент

Продолжение табл. 2.1

Конус
Усеченная пирамида			, где f1 и f2 – площади оснований пирамиды
Усеченный конус
Бочка
Тело вращения		Объем V тела вращения, образованного вращением площади F, умноженной на путь, описанный ее центром тяжести S вокруг оси радиусом r V=2prF=2prab

В качестве примера рассмотрим определение объема вала, изображенного на рис. 2.1. Разобьем вал на простые (с точки зрения вычисления объема) тела (рис. 2.2) и вычислим их объем.

1. Объем фаски (1) – усеченный конус (рис. 2.2)

,

.

2. Объем цилиндра (2)

.

3. Объем паза (3) с поперечным сечением S (рис. 2.3, а) и длиной 10 мм для призматической части паза

а б

,

.

Учтем объем цилиндра от боковых полуцилиндров паза. Примем

r =b/2 = 2,5 мм – радиус цилиндра,

цилиндра равная глубине паза и верхнюю часть цилиндра паза.

Тогда объем цилиндрической части шпоночного паза, получим:

Окончательно объем шпоночного паза будет

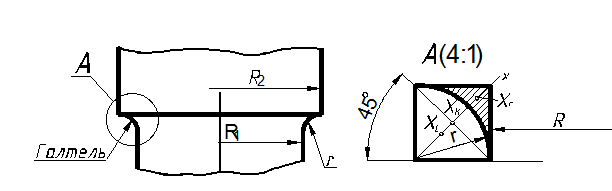

4. Объем галтели 4 с радиусом r = 1 мм (рис. 2.4).

Площадь галтели определится как разность площадей квадрата S_к = r 2 и четверти круга (сектора) S_c = pr 2 /4(рис. 2.4)

Рис. 2.4

Центр тяжести вдоль оси Х квадрата x_К = , а четверти круга – сектора круга с углом 90º

,

Центр тяжести галтели вдоль оси X:

5. Объем лыски (рис. 2.5) 5:

Площадь сегмента S_сег. определится как разность площади сектора с углом α и площади треугольника

Находим численное значение объема лыски

6. Объем цилиндра (6)

.

7. Объем цилиндра (7,8)

,

где р= 1,5 мм – шаг резьбы.

где S=p 2 tg60 o /4, L = 2πr – длина витка резьбы, n = l/p – количество витков, l ‑ длина резьбы.

V₉ = 2πr p 2 tg60 o l/4p = πr ptg60 o l/2 = π5∙1,5∙1,732∙12/2 = 245 мм 3

.

Окончательно, складываем все объемы, вычитая объем лыски и шпоночного паза, получим

Массу тела получим, используя ранее приведенную формулу m = Vr.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Формула объема.

Формула объема необходима для вычисления параметров и характеристик геометрической фигуры.

Объемы геометрических фигур.

Параллелепипед.

Объем прямоугольного параллелепипеда равен произведению площади основания на высоту.

Цилиндр.

Объем цилиндра равен произведению площади основания на высоту.

Объем цилиндра равен произведению числа пи (3.1415) на квадрат радиуса основания на высоту.

Пирамида.

Объем пирамиды равен одной трети произведения площади основания S (ABCDE) на высоту h (OS).

Правильная пирамида — это пирамида, в основании, которой лежит правильный многоугольник, а высота проходит через центр вписанной окружности в основание.

Правильная треугольная пирамида — это пирамида, у которой основанием является равносторонний треугольник и грани равные равнобедренные треугольники.

Правильная четырехугольная пирамида — это пирамида, у которой основанием является квадрат и грани равные равнобедренные треугольники.

Тетраэдр — это пирамида, у которой все грани — равносторонние треугольники.

Усеченная пирамида.

Объем усеченной пирамиды равен одной трети произведения высоты h (OS) на сумму площадей верхнего основания S₁(abcde), нижнего основания усеченной пирамиды S₂ (ABCDE) и средней пропорциональной между ними.

Конус — это тело в евклидовом пространстве, полученное объединением всех лучей, исходящих из одной точки (вершины конуса) и проходящих через плоскую поверхность.

Усеченный конус получится, если в конусе провести сечение, параллельное основанию.

V = 1/3 πh (R 2 + Rr + r 2 )

Объем шара в полтора раза меньше, чем объем описанного вокруг него цилиндра.

Призма.

Объем призмы равен произведению площади основания призмы, на высоту.

Сектор шара.

Объем шарового сектора равен объему пирамиды, основание которой имеет ту же площадь, что и вырезаемая сектором часть шаровой поверхности, а высота равна радиусу шара.

Шаровой слой — это часть шара, заключенная между двумя секущими параллельными плоскостями.

Источник

Как найти объём геометрических фигур

Изучение объемных фигур начинается со школы. В это время происходит знакомство с цилиндром, параллелепипедом, шаром, конусом и другими геометрическими телами. Одна из главных задача, которая сопровождает учеников, это вычисление объема фигур. Оперируя формулами, удается произвести расчет и получить ответ в метрах кубических (м 3 ).

Чтобы вычислить объем, применяйте следующее правило – длину, ширину и высоту нужно перемножить между собой. Объем для каждой фигуры рассчитывается по специальной формуле, о которых, мы расскажем ниже.

Содержание:

Как найти объем трехмерных объектов

Начнем с расчета для прямоугольных и квадратных фигур. Придерживайтесь инструкции и постарайтесь рассчитать самостоятельно, чтобы закрепить знания. Числа, указанные в описании, берутся в качестве примера. Вы можете производить другие расчеты.

Полученное число необходимо перевести в кубические метры. Для этого конечный результат делим на 1.000.000. Пример будет выглядеть следующим образом – 4256 м 3 /1000000 = 0,004256 м 3

Как найти объем для фигур цилиндрической формы

Цилиндр – это тело, ограниченное цилиндрической поверхностью с замкнутой направляющей и двумя параллельными плоскостями. Одним из видов цилиндра является призма.

Чтобы произвести вычисления нужно найти диаметр тела (ширина) одного круглого основания и полученное число поделить на 2. Допустим, диаметр основания равен 30 см.

Как рассчитать объем треугольной пирамиды

Пирамида – это многогранник, где есть одна грань основания и боковые грани. Пирамиды бывают треугольные, четырехугольные и другие. Также есть правильная и усеченная пирамида. Объем для каждой фигуры рассчитывается по разным формулам.

Расчёт четырехгранной пирамиды производится тем же принципом. Потренируйтесь, используя разные задачи. Чтобы все замеры происходили правильно, не забудьте обзавестись хорошей линейкой, также на помощь придёт калькулятор, который поможет перемножать числа между собой.

В интернете представлено много онлайн-калькулятор, они дают подсказку и позволяют без лишних трудностей рассчитать объём куба, цилиндра и других фигур. Перед началом пользования таких подсказок, необходимо обладать базовыми знаниями, чтобы быстрее разобраться в полученном результате.

Как посчитать объем куба

Параллелепипед складывается из шести граней, которые являются параллелограммом. Все противоположные грани попарно равны и параллельны. Фигура получилась 4 диагонали, и все они пересекаются в одной точке, разделяют эту точку пополам. Параллелепипед, грани которого являются квадратами, будет называться кубом.

Как найти объем прямоугольного параллелепипеда

Прямоугольным параллелепипедом называется фигура, у которой все шесть граней прямоугольники. Для вычисления работает следующая формула:

Где H ‒ высота, S ‒ площадь основания, abc – ребра. Чтобы произвести расчеты и найти объём, необходимо узнать произведение площади основания на высоту. Например: 1 см * 2 см * 3 см = 6 см 3

Советы по измерению:

Убедитесь, что перед вами параллелепипед, а не куб, так как в случае с кубом расчетная формула будет проще.

Как найти объем цилиндра

Цилиндр считать круглой фигурой, т.к. в его основании лежит круг. Чтобы произвести вычисления, необходимо узнать произведение площади основания на высоту. Для этого используется следующая формула:

Где r ‒ радиус цилиндра, h – высота цилиндра. Чисто π – является константой и равно 3,14. Оно всегда одинаковое и не требует никаких измерений. Рассмотрим на примере:

3,14 * 2 см 2 * 5 см = 62.831853071796 = 63см 3

Если вы не можете вычислить радиус, измерьте диаметр с помощью формулы преобразования.

Как найти объем пирамиды

фото 6 — посчитать объём

Чтобы произвести расчет объема, нам нужно найти произведение площади основания на высоту. Для вычисления используется следующая формула:

Где S (A*B*C*D*E) – площадь основания пирамиды, а h ‒ высота пирамиды. Рассмотрим на примере:

V = 3 * 2 = 2 см 3 ‒ это и будет являться объемом искомой геометрической фигуры.

Не забывайте, что пирамиды бывают усеченные, правильные, трех- и четырехугольные. Для каждого тела действуют свои расчеты, но важно начинать с основного и не упускать базовые знания, в дальнейшем все примеры будут базироваться именно на них.

Если какая-то формула осталась непонятной, лучше вернуться к этому и поупражняться ещё раз, доведя знание до автоматизма. Так решение задач не будет вызывать сложности. Постоянная практика ‒ это основа успешного результата.

Источник

Как посчитать объем детали по чертежу

Деталь имеет форму изображённого на рисунке многогранника (все двугранные углы прямые). Цифры на рисунке обозначают длины рёбер в сантиметрах. Найдите объём этой детали. Ответ дайте в кубических сантиметрах.

Объем данного многогранника равен сумме объемов параллелепипедов с ребрами 3 3, 1 и 1, 2, 3:

Деталь имеет форму изображённого на рисунке многогранника (все двугранные углы прямые). Цифры на рисунке обозначают длины рёбер в сантиметрах. Найдите объём этой детали. Ответ дайте в кубических сантиметрах.

Объем данного многогранника равен сумме объемов параллелепипедов с ребрами 4, 4, 1 и 1, 2, 4:

Деталь имеет форму изображённого на рисунке многогранника (все двугранные углы прямые). Числа на рисунке обозначают длины рёбер в сантиметрах. Найдите объём этой детали. Ответ дайте в кубических сантиметрах.

В бак цилиндрической формы, площадь основания которого равна 80 квадратным сантиметрам, налита жидкость. Чтобы измерить объём детали сложной формы, её полностью погружают в эту жидкость. Найдите объём детали, если после её погружения уровень жидкости в баке поднялся на 10 см. Ответ дайте в кубических сантиметрах.

Объем детали равен объему вытесненной ею жидкости. Найдём объём детали:

В бак цилиндрической формы, площадь основания которого равна 90 квадратным сантиметрам, налита жидкость. Чтобы измерить объём детали сложной формы, её полностью погружают в эту жидкость. Найдите объём детали, если после её погружения уровень жидкости в баке поднялся на 10 см. Ответ дайте в кубических сантиметрах.

Объем детали равен объему вытесненной ею жидкости. Найдём объём детали:

Аналоги к заданию № 514036: 514063 514083 514105 Все

В бак цилиндрической формы, площадь основания которого равна 80 квадратным сантиметрам, налита жидкость. Чтобы измерить объём детали сложной формы, её полностью погружают в эту жидкость. Найдите объём детали, если после её погружения уровень жидкости в баке поднялся на 15 см. Ответ дайте в кубических сантиметрах.

Объем детали равен объему вытесненной ею жидкости. Найдём объём детали:

Аналоги к заданию № 514036: 514063 514083 514105 Все

В бак цилиндрической формы, площадь основания которого равна 60 квадратным сантиметрам, налита жидкость. Чтобы измерить объём детали сложной формы, её полностью погружают в эту жидкость. Найдите объём детали, если после её погружения уровень жидкости в баке поднялся на 10 см. Ответ дайте в кубических сантиметрах.

Объем детали равен объему вытесненной ею жидкости. Найдём объём детали:

Аналоги к заданию № 514036: 514063 514083 514105 Все

В бак, имеющий форму прямой призмы, налито 12 л воды. После полного погружения в воду детали, уровень воды в баке поднялся в 1,5 раза. Найдите объём детали. Ответ дайте в кубических сантиметрах, зная, что в одном литре 1000 кубических сантиметров.

В бак, имеющий форму цилиндра, налито 5 л воды. После полного погружения в воду детали, уровень воды в баке поднялся в 1,2 раза. Найдите объём детали. Ответ дайте в кубических сантиметрах, зная, что в одном литре 1000 кубических сантиметров.

В бак, имеющий форму цилиндра, налито 10 л воды. После полного погружения в воду детали, уровень воды в баке поднялся в 1,6 раза. Найдите объём детали. Ответ дайте в кубических сантиметрах, зная, что в одном литре 1000 кубических сантиметров.

Аналоги к заданию № 506766: 506848 Все

В бак, имеющий форму прямой призмы, налито 5 л воды. После полного погружения в воду детали уровень воды в баке поднялся в 2,6 раза. Найдите объём детали. Ответ дайте в кубических сантиметрах. В одном литре 1000 кубических сантиметров.

Аналоги к заданию № 506681: 509638 511009 Все

В бак, имеющий форму прямой призмы, налито 5 л воды. После полного погружения в воду детали уровень воды в баке увеличился в 1,4 раза. Найдите объём детали. Ответ дайте в кубических сантиметрах, зная, что в одном литре 1000 кубических сантиметров.

Аналоги к заданию № 506681: 509638 511009 Все

В бак, имеющий форму правильной четырёхугольной призмы со стороной основания, равной 20 см, налита жидкость. Для того чтобы измерить объём детали сложной формы, её полностью погружают в эту жидкость. Найдите объём детали, если уровень жидкости в баке поднялся на 20 см. Ответ дайте в кубических сантиметрах.

Объем вытесненной жидкости равен объему детали (закон Архимеда). Уровень жидкости поднялся на h=20 см, сторона основания a=20 см, значит, вытесненный объем будет равен Найденный объём является объёмом детали.

В бак, имеющий форму правильной четырёхугольной призмы со стороной основания, равной 40 см, налита жидкость. Чтобы измерить объём детали сложной формы, её полностью погружают в эту жидкость. Найдите объём детали, если после её погружения уровень жидкости в баке поднялся на 2 см. Ответ дайте в кубических сантиметрах.

Объем вытесненной жидкости равен объему детали (закон Архимеда). Уровень жидкости поднялся на h = 2 см, сторона основания a = 40 см, значит, вытесненный объем будет равен Найденный объём является объёмом детали.

В бак, имеющий форму прямой призмы, налито 5 л воды. После полного погружения в воду детали уровень воды в баке поднялся в 1,4 раза. Найдите объём детали. Ответ дайте в кубических сантиметрах, зная, что в одном литре 1000 кубических сантиметров.

Найдем объём воды в баке после погружения детали (уровень воды прямопропорционален объему): л. Таким образом, при погружении детали в бак объём воды увеличился на л, что и является объёмом детали. В кубических сантиметрах —

Источник
