Как починить кнопки на радиотелефоне
Радиотелефон – не работают кнопки и другие неисправности, ремонт своими руками,фото.
Ремонт радиотелефона – Речь пойдёт о тех неисправностях которые можно устранить даже не специалисту, имея подробные инструкции. И Вы их найдёте здесь.
Здравствуйте, уважаемые посетители. В этой записи я постараюсь подробно рассказать о том, что можно сделать в домашних условиях, что бы вернуть к жизни такую “игрушку” как радиотелефон. Всё будет на примере радиотелефона “Panasonic” но и другие бренды будут во многом схожи.
Конечно, когда речь идёт о поломке электронной части, то это удел специалистов, но чаще всего выходит из строя то, что по силам сделать многим самостоятельно, о том как и что делать читаем и смотрим ниже.
Быстрая навигация по статье
Радиотелефон- не работают кнопки
Одной из распространённых неисправностей радиотелефонов после длительной эксплуатации является то, что некоторые кнопки при нажатии перестают срабатывать вообще или требуют большого усилия.
Обычно это происходит именно с теми кнопками на которые нажимают чаще всего, их можно легко определить по затёртости. Эта неисправность сродни такой же проблеме как и в пультах дистанционного управления. А потому и устраняется так же.
Но только не думайте, что достаточно почистить, промыть и всё. Этот способ очень широко описан, но поверьте моему многолетнему опыту в области ремонта пультов, это помогает не надолго, в 90% случаев на неделю. Для качественного ремонта нужно будет кое что заранее приобрести, но об этом ниже.
Всякий ремонт начинается с разборки.
Разбирая не знакомое устройство не нужно спешить, будьте внимательны, старайтесь запоминать и если необходимо записывать/фотографировать/помечать, какие то нюансы, например даже болтики крепления могут быть разной длины в разных местах и их нужно не перепутать. Внимательность поможет безошибочно всё собрать на место и у вас не останется лишних деталей.
Но в данном случае всё уже описано и сфотографировано. Начинаем!
Разбираем радиотелефон Panasonic
Владелец телефона жалуется на то что он перестал включаться, причина банальна, кнопки не срабатывают. На фото хорошо видно что кнопки включения и сброса сильно затёрты.
После извлечения аккумуляторов находим винты крепления в корпусе и откручиваем.
Коротким и лучше не очень острым ножом, можно также использовать ненужную пластиковую карту или ещё что нибудь подобное, раскрываем телефон прикладывая небольшое усилие вниз и в сторону для разжимания защёлок, стараемся их не поломать.
Обращаем внимание на провода, их не нужно отпаивать, но и отрывать тоже не надо.
Следующий этап, находим все винтики крепящие плату и откручиваем их.
А вот и нюансы, обращаем внимание на то как ставятся эти металлические клеммы.
Ну вот и добрались, совсем не сложно.

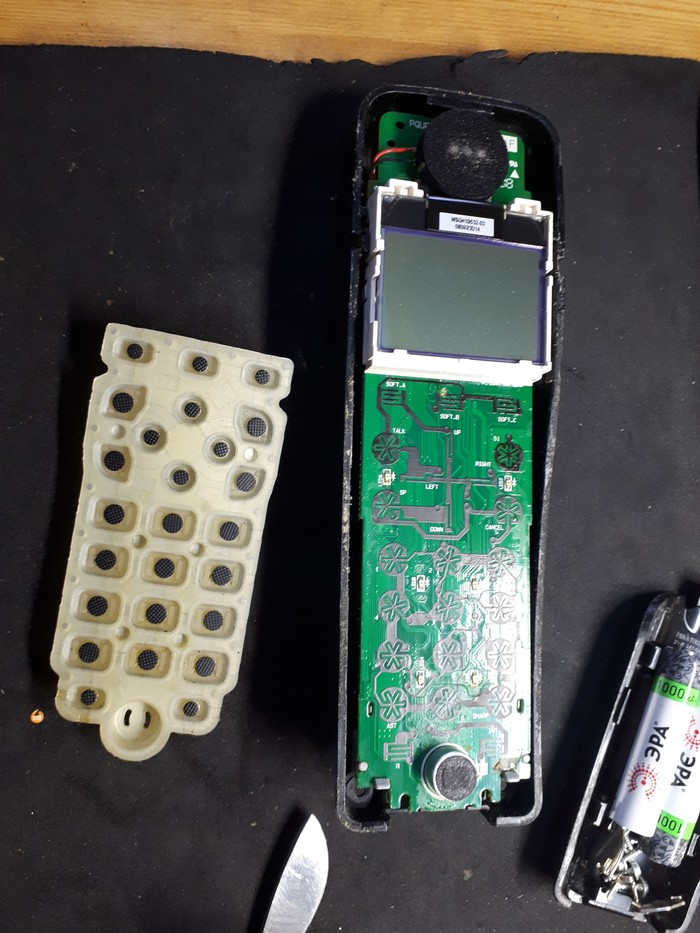

Отделяем резиновый коврик с кнопками от платы.
Саму плату, ту часть которая было под резинкой, аккуратно ватным диском смоченным в спирте (придётся сгонять в аптеку 🙂 ) протираем от жировых и прочих загрязнений. Без фанатизма, не нужно пытаться стереть вот эти чёрные в виде звёздочек и других фигур графитовые проводники. Были случаи, аж наждачку применяли. Саму резинку несём под кран и в теплой воде с мылом ваткой, а лучше старой зубной щёткой аккуратно отмываем и сушим.
Когда всё готово, резинка отмыта и высушена, приступаем к ремонту. И вот здесь, для качественного ремонта нам понадобится ремкомплект для пультов, приобрести его можно в магазинах с радиотехническим уклоном. Стоимость обычно не более 100 руб. Чуть позже расскажу про альтернативные способы.
Вот так выглядит этот комплект для ремонта.
Материал по ремонту радиотелефона был отснят некоторое время назад и сейчас не могу понять куда делись кадры с восстановлением этих кнопок. Поэтому весь этот несложный процесс покажу на резинке от пульта. Суть абсолютно такая же….. На кнопки которые нужно восстановить наносим клей.
Другие способы восстановления кнопок
Если нет возможности приобрести ремкомплект для пультов, то можно сделать следующее.
1) Найдите немного фольги, но только той, что на бумажной основе, такая используется в сигаретных пачках. Вырежьте ножницами небольшие кусочки, так чтобы наклеить на кнопку, не выходя за её размеры, если что, то просто придавите посаженный на клей кусочек фольги так что бы он обжался вниз своими краями. Клей использовать или силиконовый, или тот что способен клеить резину, типа момент, резиновый, и т. д.
2) Возможно остался какой нибудь старый неисправный пульт, калькулятор. Там тоже используются такие же кнопки, нужно аккуратно, тоненько, лезвием срезать нужный слой чтобы приклеить туда где он нужнее.
Это дежурные варианты которые можно применить, но лучше найти ремкоплект.
Время заменить аккумулятор
Ну и на десерт! Радиотелефоны как правило питаются от аккумуляторов которые заряжаются от базы подключенной через адаптер к сети.
Эта цепочка, Аккумулятор — База –Адаптер, ещё одно слабое звено.
Потому если ваш радиотелефон перестал заряжаться обратите внимание на неё. Контакты на базе, а также на трубке и в батарейном отсеке должны быть чистыми и не окисленными.
Убедитесь что адаптер питания исправен, нужно замерить напряжение на его выходе, оно должно соответствовать параметрам адаптера. Для этого понадобится мультиметр. Часто в адаптерах переламывается провод и этого не заметно, обрыв прячется под внешней изоляцией. Как узнать параметры, и подобрать адаптер питания можно прочитать здесь.
Измеряя напряжение на контактах базы, тех с которыми соединяется трубка когда стоит в ней, мы можем убедится исправна ли цепь питания в самой базе, через эти контакты заряжается аккумулятор. Если при исправном адаптере на этих контактах напряжения нет, то неисправность может быть в ней, в базе.
Если из базового блока напряжение выходит, оно должно быть равным суммарному напряжению аккумуляторов или чуть больше. Но аккумуляторы не заряжаются, то причина в самих аккумуляторах. Есть ещё небольшой процент на неисправность электроники в плате телефона, там может быть контроллер заряда, — но это для спецов.
Проверить аккумуляторы, можно например подставив в трубку вместо них обычные батарейки. Это справедливо только если в телефоне применяются аналогичные по размеру аккумуляторы. В некоторых моделях может применяться блок из нескольких аккумуляторов собранных в одной упаковке.
В таком случае нужно будет приобретать новый аккумулятор именно такого типа или аналог.
На этом пожалуй всё. Спасибо что проявили интерес к этому проекту.
Восстановление работоспособности клавиатуры радиотелефона
Привет. Сегодня расскажу как восстанавливаю работоспособность клавиатуры радиотелефона.
Ремонт в принципе прост и легок, сделать может каждый (ну если руки не ласты и не колотятся сильно).
Все усиленно моем. Мыть можно разными средствами. Резиновую клавиатуру обычно мою Фейри или подобным. Плату спиртом, калошей (я сейчас остановился на калоше).
И наклеиваем на срезанную клавиатуру «пипки». Даем чуть подсхнуть и собираем аппарат.
Пы.Сы. Про обещание рассказать про колхозный нижний подогрев помню. Нет времени его разобрать и сфотографировать.
